MDT500-P - Haut-parleur Artsound - Notice d'utilisation et mode d'emploi gratuit

Marque	Artsound
Modèle	MDT500-P
Type de produit	Haut-parleur encastrable
Catégorie	Enceinte 100V professionnelle
Type de haut-parleur	Pleine gamme (full range)
Diamètre du haut-parleur	5 pouces (13 cm)
Matériau du cône	Papier
Puissance maximale	30 W (sélectionnable : 3,75 / 7,5 / 15 / 30 W)
Sensibilité	89 dB (1 W / 1 m)
Réponse en fréquence	100 Hz - 18 kHz
Dimensions (diamètre)	210 mm
Dimensions (profondeur)	155 mm
Poids par enceinte	2,1 kg
Couleur	Blanc
Alimentation	100 V ligne (transformateur intégré)
Commutateur de puissance	Oui (sélection 3,75 / 7,5 / 15 / 30 W)
Grille	Amovible, peignable
Installation	Encastrée (découpe requise)
Garantie	2 ans
Accessoires inclus	Notice d'utilisation, caisson de protection
Utilisation recommandée	Sonorisation intérieure (plafond / mur)
Entretien	Nettoyer la grille avec un chiffon doux
Sécurité	Ne pas dépasser la puissance maximale de l'amplificateur
Réparabilité	Contacter le revendeur agréé
Type de câblage	100 V (ligne à haute impédance)

FOIRE AUX QUESTIONS - MDT500-P Artsound

Comment installer l'enceinte MDT500-P ?

Tracez le contour de la découpe, percez, découpez à la scie sauteuse, retirez la grille en poussant les barres vers le haut, connectez le câble, placez l'enceinte et serrez les vis. Replacez la grille.

Comment peindre la grille de l'enceinte ?

Retirez la grille à l'aide d'un objet fin, peignez-la avec une brosse à poils fins ou un aérosol. Pour le bord, utilisez le gabarit intérieur et peignez au rouleau.

Quelles sont les puissances disponibles sur le transformateur ?

L'enceinte offre une sélection de puissance : 3,75 W, 7,5 W, 15 W, 30 W via un commutateur.

Que faire si l'enceinte ne fonctionne plus ?

Vérifiez si le problème concerne une ou plusieurs enceintes, écoutez des craquements, comparez la puissance totale des enceintes avec celle de l'amplificateur. Contactez votre revendeur agréé.

Puis-je peindre l'enceinte entière ?

Oui, vous pouvez peindre le bord de l'enceinte en utilisant le gabarit intérieur pour protéger le haut-parleur. Utilisez un rouleau pour le bord et une brosse pour la grille.

Comment retirer la grille sans l'abîmer ?

Insérez un objet fin et pointu dans les trous de la grille et tirez progressivement en faisant le tour. Utilisez plusieurs trous pour un retrait uniforme.

Quelle est la garantie de l'enceinte MDT500-P ?

La garantie est de 2 ans à partir de la date d'achat pour une utilisation normale, selon les conditions de la facture.

Puis-je utiliser cette enceinte en extérieur ?

Non, cette enceinte est conçue pour une installation encastrée intérieure. Elle n'est pas étanche.

Comment connecter plusieurs enceintes sur un ampli 100V ?

Assurez-vous que la puissance totale des enceintes ne dépasse pas celle de l'amplificateur. Utilisez le commutateur pour régler la puissance de chaque enceinte.

Que contient l'emballage ?

L'emballage contient une enceinte encastrable, un caisson de protection et une notice d'utilisation.

MODE D'EMPLOI MDT500-P Artsound

Cette gamme comprend également ...

Découvrez la gamme ArtSound complète sur www.artsound.be

facebook.

Cher client, merci d'avoir acheté ces enceintes. Veuillez lire attentivement ces instructions et les conserver.

EN

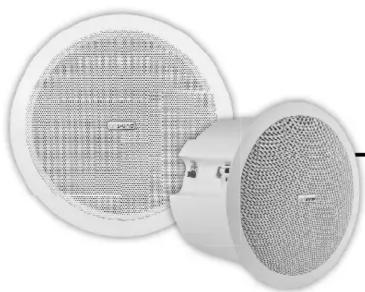

Enceinte encastrable professionnelle 100 V

Fiche technique

• système : full range driver
• woofer: cône papier 5"
• puissance max. : 3,75 W / 7,5 W / 15 W / 30 W
  • dB (1 W / 1 m) : 89 dB
• plage de fréquences : 100 - 18 KHz
• dimensions : ∅ 210 x d 155 mm
• poids : 2,1 kg / pièce
• couleur : blanc
• compléments : caisson de protection +commutateur 100 V

Professional 100 V inwall speaker

Contenu de l'emballage

- Notice d'utilisation + 1 enceinte

Packaging contents

• Manual + 1 loudspeaker

Fig 1

House of Music nv

• Vérifiez les dimensions de la découpe indiquée. Tracez au crayon le contour de l'emplacement où vous allez installer l'enceinte.
• Percez un ou plusieurs trous sur l'intérieur du contour tracé au crayon. Si l'enceinte est carrée ou rectangulaire, il est plus pratique de percer quatre trous. Si elle est ronde, un trou sera probablement suffisant.
• Faites une découpe à la scie sauteuse sur le contour pour former un beau trou rond, carré ou rectangulaire.
• Prenez l'enceinte encastrable. Sa partie arrière est dotée de quatre barres avec des pinces. Poussez celles-ci vers le haut pour déloger la grille.
• Ramenez-les maintenant vers l'extrémité et faites-les tourner vers l'intérieur. Raccordez le câble d'enceinte. N'oubliez pas de le faire. Sinon, vous devrez le retirer plus tard!
• Placez l'enceinte dans le trou. Serrez les vis.
• Les pinces sur l'arrière vont ainsi automatiquement tourner vers l'extérieur, de sorte que l'enceinte va se coincer.
• Vous pouvez maintenant remettre la grille en place. Vous pouvez aussi peindre l'enceinte. En collant la par-
• tie intérieure du gabarit (attention, vous devez d'abord en retirer le contour) sur l'enceinte, vous pourrez peindre le bord de l'enceinte au rouleau dans la même couleur que le plafond. Pour peindre la grille, utilisez une brosse à poils fins ou un aérosol
• Pour retirer l'enceinte ou peindre la grille, vous devez d'abord retirer la grille. Utilisez pour cela un objet fi n avec une fi ne pointe : insérez-le dans les trous de la grille et tirez celle-ci petit à petit. Attention : faites bien le tour et utilisez plusieurs trous pour que le re-trait soit progressif et que la grille ne soit pas abîmée.

Problèmes

Pour tout problème, contactez votre revendeur agréé, qui vous posera quelques questions précises. Pour préparer votre appel, vous pouvez déjà vérifier les points suivants :
- Vous n'entendez plus rien, autrement dit, l'enceinte ne fonctionne plus ou ne diffuse plus que les graves ou les aigus.
- Seulement cette enceinte ne fontionne plus? Ou plusieurs? - L'enceinte/les enceintes émet(tent) des craquements.
- La puissance totale des enceintes ne surpasse-t-elle pas la puissance totale de l'amplificateur?

De la sorte, votre revendeur saura dans quelle direction s'orienter pour poser son diagnostic. Merci de votre collaboration.

Garantie

2 ans à partir de la date d'achat, dans le cadre d'une utilisation normale. Les conditions de la facture s'appliquent.
