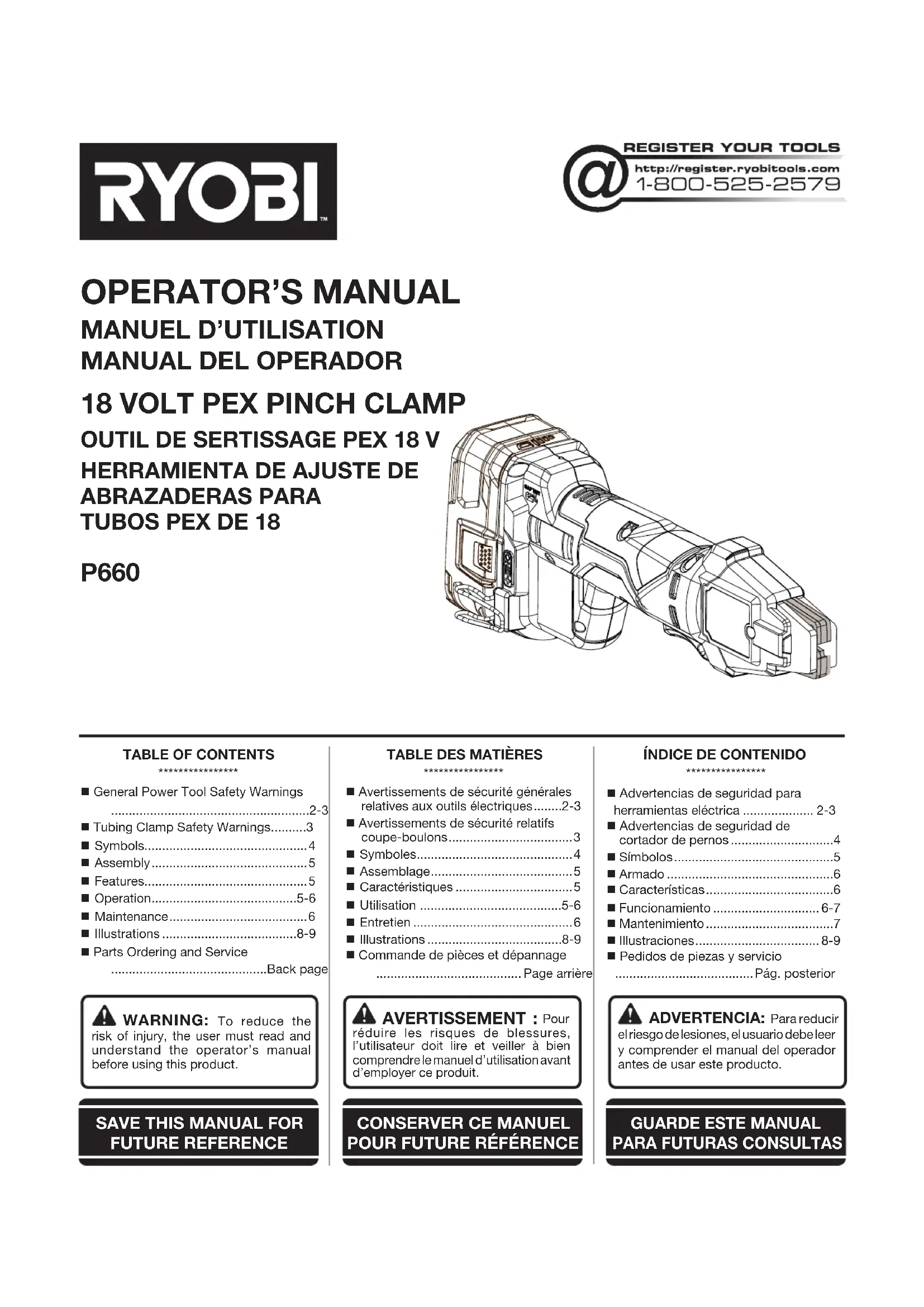

P660 - Outil à main RYOBI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Outil à main RYOBI P660, conçu pour des applications variées.
Type d'outil	Outil à main
Utilisation	Idéal pour les travaux de bricolage, de réparation et d'entretien.
Maintenance	Nettoyer régulièrement et vérifier l'état des pièces pour assurer un fonctionnement optimal.
Sécurité	Utiliser des équipements de protection individuelle (EPI) comme des gants et des lunettes de sécurité.
Informations générales	Vérifier la compatibilité avec les accessoires avant l'achat.

FOIRE AUX QUESTIONS - P660 RYOBI

Comment puis-je changer la lame de la scie RYOBI P660 ?

Pour changer la lame, assurez-vous que l'outil est débranché. Utilisez la clé fournie pour desserrer la vis de fixation de la lame, retirez l'ancienne lame et placez la nouvelle en veillant à respecter le sens de rotation indiqué. Serrez la vis de fixation et vérifiez que la lame est bien en place.

Quel type de lame puis-je utiliser avec la RYOBI P660 ?

La RYOBI P660 est compatible avec les lames de scie circulaire de 184 mm de diamètre. Assurez-vous de choisir une lame adaptée au matériau que vous travaillez, qu'il s'agisse de bois, de métal ou de plastique.

Mon outil ne démarre pas, que faire ?

Vérifiez d'abord que l'outil est correctement branché. Assurez-vous que l'interrupteur est en position 'ON'. Si l'outil ne démarre toujours pas, vérifiez le cordon d'alimentation pour des dommages éventuels ou consultez un professionnel.

Comment nettoyer et entretenir ma scie RYOBI P660 ?

Après chaque utilisation, débranchez l'outil et nettoyez-le avec un chiffon sec pour enlever la poussière et les résidus. Vérifiez régulièrement les vis et les composants pour vous assurer qu'ils sont bien serrés. Lubrifiez les pièces mobiles si nécessaire.

Quels sont les accessoires recommandés pour la RYOBI P660 ?

Les accessoires recommandés incluent des lames de rechange appropriées, des dispositifs de protection et des supports de travail. Consultez le manuel d'utilisation pour des recommandations spécifiques.

Où puis-je trouver le manuel d'utilisation de la RYOBI P660 ?

Le manuel d'utilisation est disponible sur le site officiel de RYOBI, dans la section 'Support'. Vous pouvez également le trouver dans l'emballage de votre produit.

Quelle est la garantie de la RYOBI P660 ?

La RYOBI P660 est généralement couverte par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation au titre de la garantie.

Comment puis-je obtenir des pièces de rechange pour ma scie RYOBI P660 ?

Les pièces de rechange peuvent être commandées via le site officiel de RYOBI ou auprès de revendeurs agréés. Assurez-vous d'avoir le numéro de modèle pour faciliter votre recherche.

MODE D'EMPLOI P660 RYOBI

AVERTISSEMENT Lire les avertissements de sécurité, les instructions et les précisions et consulter les illustrations fournis avec cet outil électrique. Le fait de ne pas se conformer à l’ensemble des consignes présentées ci-dessous risque d’entraîner des décharges électriques, un incendie et/ou des blessures graves. Conserver les avertissements et les instructions à des fins de référence ultérieure. Le terme « outil motorisé », utilisé dans tous les avertissements ci-dessous désigne tout outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé. Les endroits encombrés ou sombre s sont propices aux accidents. Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d’enflammer les poussières ou vapeurs. Garder les enfants et badauds à l’écart pendant l’utilisation d’un outil électrique. Les distractions peuvent causer une perte de contrôle.

Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d’adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre. Ne pas exposer les outils électriques à l’eau ou l’humidité. La pénétration d’eau dans ces outils accroît le risque de choc électrique. Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon d’alimentation pour transporter l’outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l’écart de la chaleur, de l’huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique. Pour les travaux à l’extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l’usage extrérieur pour réduire les risques de choc électrique. S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, employer un dispositif interrupteur de défaut à la terre (GFCI). L’utilisation d’un GFCI réduit le risque de décharge électrique. Utiliser ce produit seulement avec la piles et le chargeurs indiqués dans le supplément de raccordement pour chargeur/outils/piles/appareil n˚ 987000-432.

SÉCURITÉ PERSONNELLE

Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l’utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l’influence de l’alcool, de drogues ou de médicaments. Un moment d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves. Utiliser l’équipement de sécurité. Toujours porter une protection oculaire. L’équipement de sécurité, tel qu’un masque filtrant, de chaussures de sécurité, d’un casque ou d’une protection auditive, utilisé dans des conditions appropriées réduira le risque de blessures. Éviter les démarrages accidentels. S’assurer que le commutateur est en position d’arrêt avant de brancher l’outil. Porter un outil avec le doigt sur son commutateur ou brancher un outil dont le commutateur est en position de marche peut causer un accident. Retirer les clés de réglage avant de mettre l’outil en marche. Une clé laissée sur une pièce rotative de l’outil peut causer des blessures. Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Ceci permettra de mieux contrôler l’outil en cas de situation imprévue. Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les pièces en mouvement. Si les outils sont équipés de dispositifs de dépoussiérage, s’assurer qu’ils sont connectés et correctement utilisés. L’usage de ces dispositifs de dépoussiérage peut réduire les dangers présentés par la poussière. Malgré votre expérience acquise par l’utilisation fréquente des outils, soyez toujours vigilant et respectez les principes de sécurité relatifs aux outils. Il s’agit d’une fraction de seconde pour qu’un geste irréfléchi puisse causer de graves blessures. Ne porter ni vêtements amples, ni bijoux. Attacher ou couvrir les cheveux longs. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les ouïes d’aération. Ne pas utiliser l’outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l’outil en cas de situation imprévue.

UTILISATION ET ENTRETIEN DES OUTILS

ÉLECTRIQUES Ne pas forcer l’outil. Utiliser l’outil approprié pour l’application. Un outil approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les limites prévues. Ne pas utiliser l’outil si le commutateur ne permet pas de le mettre en marche ou de l’arrêter. Tout outil qui ne peut pas être contrôlé par son commutateur est dangereux et doit être réparé. Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer des réglages, de changer d’accessoire ou de remiser l’outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l’outil. Ranger les outils motorisés hors de la portée des enfants et ne laisser personne n’étant pas familiarisé avec l’outil ou ces instructions utiliser l’outil. Dans les mains de personnes n’ayant pas reçu des instructions adéquates, les outils sont dangereux. Entretenir les outils motorisés. Vérifier qu’aucune pièce mobile n’est mal alignée ou bloquée, qu’aucune pièce n’est brisée et s’assurer qu’aucun autre problème ne risque d’affecter le bon fonctionnement de l’outil. En cas de dommages faire réparer l’outil avant de l’utiliser de nouveau. Beaucoup d’accidents sont causés par des outils mal entretenus. Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler.3 — Français Utiliser l’outil, les accessoires et embouts, etc. conformément à ces instrutions pour les applications pour lesquelles ils sont conçus, en tenant compte des conditions et du type de travail à exécuter. L’usage d’un outil motorisé pour des applications pour lesquelles il n’est pas conçu peut être dangereux. Gardez les poignées et les surfaces de prise sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de prise glissantes empêchent la manipulation et le contrôle sécuritaires de l’outil dans des circonstances imprévues.

UTILISATION ET ENTRETIEN DE LA PILE

Ne recharger qu’avec l’appareil spécifié par le fabricant. Un chargeur approprié pour un type de pile peut créer un risque d’incendie s’il est utilisé avec un autre type de pile. Utiliser exclusivement le bloc-pile spécifiquement indiqué pour l’outil. L’usage de tout autre bloc peut créer un risque de blessures et d’incendie. Lorsque le bloc-piles n’est pas en usage, le garder à l’écart d’articles tels qu’attaches trombones, pièces de monnaie, clous, vis ou autres petits objets métalliques risquant d’établir le contact entre les deux bornes. La mise en court- circuit des bornes de piles peut causer des étincelles, des brûlures ou un incendie. En cas d’usage abusif, du liquide peut s’échapper des piles. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. En cas d’éclaboussure dans les yeux consulter un médecin. Le liquide s’échappant des piles peut causer des irritations ou des brûlures. Ne pas utiliser un bloc-piles ou un outil endommagé ou modifié. Les piles endommagées ou modifiées peuvent produire un comportement imprévisible pouvant provoquer un incendie, une explosion ou des blessures. Ne pas exposer le bloc-piles ou l’outil près d’un incendie ou à une température extrême. L’exposition à un incendie ou à une température supérieure à 130 °C (265 °F) représente un risque d’explosion. Suivre toutes les instructions afférentes à la recharge et ne pas recharger le bloc-piles ou l’outil hors des températures spécifiées dans les instructions. Une recharge incorrecte ou hors des températures spécifiées peut endommager la pile et augmenter les risques de feu. DÉPANNAGE Les réparations doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d’origine. Ceci assurera le maintien de la sécurité de l’outil. Ne réparez jamais de blocs-piles endommagés. Seuls le fabricant et les fournisseurs de service autorisés doivent effectuer la réparation ou l’entretien des blocs-piles. AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU COUPE-BOULONS Lorsque l’outil est utilisé pour un travail risquant de le mettre en contact avec des fils électriques cachés, le tenir par les surfaces de prise isolées. Le contact d’un accessoire de coupe avec un fil sous tension « électrifie » les pièces métalliques exposées de l’outil et peut électrocuter l’utilisateur. Apprendre à connaître l’outil. Lire attentivement le manuel d’utilisation. Apprendre les applications et les limites de l’outil, ainsi que les risques spécifiques relatifs à son utilisation. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. Toujours porter une protection oculaire munie d’écrans latéraux certifiée conforme à la norme ANSI Z87.1 lors du montage des pièces, du fonctionnement de l’outil ou au moment de l’entretien. Le respect de cette règle réduira les risques de blessures graves. Protection respiratoire. Porter un masque facial ou un masque antipoussière si le travail produit de la poussière. Le respect de cette consigne réduira les risques de blessures graves. Protection auditive. Porter une protection auditive lors de l’utilisation prolongée. Le respect de cette règle réduira les risques de blessures graves. Les outils fonctionnant sur piles n’ayant pas besoin d’être branchés sur une prise secteur, ils sont toujours en état de fonctionnement. Tenir compte des dangers possibles lorsque l’outil n’est pas en usage et lors du remplacement des piles. Le respect de cette consigne réduira les risques d’incendie, de choc électrique et de blessures graves. Ne pas placer les outils électriques sans fil ou leurs piles à proximité de flammes ou d’une source de chaleur. Ceci réduira les risques d’explosion et de blessures. Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne jamais utiliser un bloc-piles ou un chargeur qui est tombé, a été écrasé, a reçu un choc violent ou a été endommagé de quelque façon que ce soit. Une pile endommagée risque d’exploser. Éliminer immédiatement toute pile endommagée, selon une méthode appropriée. Les piles peuvent exploser en présence d’une source d’allumage, telle qu’une veilleuse. Pour réduire les risques de blessures graves, ne jamais utiliser un appareil sans fil, quel qu’il soit, en présence d’une flamme vive. En explosant, une pile peut projeter des débris et des produits chimiques. En cas d’exposition, rincer immédiatement les parties atteintes avec de l’eau. Ne pas recharger un outil fonctionnant sur piles dans un endroit humide ou mouillé. Ne pas utiliser, remiser ou char- ger le bloc-piles ou produits dans des emplacements où la température est inférieure 10 °C (50 °F) à ou supérieure à 38 °C (100 °F). Ne pas ranger l’outil à l’extérieur ou dans un véhicule. Si l’outil est utilisé de façon intensive ou sous des températures extrêmes, des fuites de pile peuvent se produire. En cas de contact du liquide avec la peau, rincer immédiatement la partie atteinte avec de l’eau. En cas d’éclaboussure dans les yeux, les rincer à l’eau fraîche pendant au moins 10 minutes, puis contacter immédiatement un médecin. Le respect de cette règle réduira les risques de blessures graves. Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions. AVERTISSEMENTS DE SÉCURITÉ GÉNÉRALES RELATIVES AUX OUTILS ÉLECTRIQUES4 — Français SYMBOLES Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.

SYMBOLE NOM DÉSIGNATION / EXPLICATION

Symbole d’alerte de sécurité Indique un risque de blessure potentiel. Lire manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit. Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1. Avertissement concernant l’humidité Ne pas exposer à la pluie ou l’humidité. Symbole sans mains Tenir les mains près des mâchoires représente un risque de blessures graves. Symboles de recyclage Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales ou gouvernementales peuvent interdire de jeter les piles dans les ordures ménagères. Consulter les autorités locales compétentes pour les options de recyclage et/ou l’élimination.

Volts Tension min Minutes Temps Courant continu Type ou caractéristique du courant

Vitesse à vide Vitesse de rotation à vide .../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit.

Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour conséquences des blessures graves ou mortelles.

Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves ou mortelles. ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner des blessures légères ou de gravité modérée. AVIS : (Sans symbole d’alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels).5 — Français ASSEMBLAGE

Ne pas utiliser le produit s’il n’est pas complètement assemblé ou si des pièces semblent manquantes ou endommagées. L’utilisation d’un produit dont l’assemblage est incorrect ou incomplet ou comportant des pièces endommagées ou absentes représente un risque de blessures graves.

Ne pas essayer de modifier cet outil ou de créer des pièces et accessoires non recommandés. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d’entraîner des blessures graves. Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.

Ne pas laisser la familiarité avec l’outil faire oublier la prudence. Ne pas oublier qu’une fraction de seconde d’inattention peut entraîner des blessures graves.

Toujours retirer la bloc-pile de l’outil au moment d’assembler des pièces, d’effectuer des réglages et de procéder au nettoyage, ou lorsque l’outil n’est pas utilisé. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves.

Toujours porter une protection oculaire munie d’écrans latéraux certifiée conforme à la norme ANSI Z87.1. Si une opération dégage de la poussière, porter également un masque anti-poussière.

Ne pas utiliser d’outils ou accessoires non recommandés par le fabricant pour cet outil. L’utilisation de pièces et accessoires non recommandés peut entraîner des blessures graves. APPLICATIONS Cet outil ne doit être utilisé que pour les applications listées ci-dessou Sertissage des tuyaux PEX

Les outils à piles sont toujours en état de fonctionnement. Retirer le bloc-piles lorsqu’il n’est pas en fonction ou que vous portez l’outil avec vous.

INSTALLATION ET RETRAIT DU PINCE DE

CEINTURE Voir la figure 1, page 8. Le pince de ceinture peut être fixé d’un côté ou l’autre de l’outil. Serrer les tiges ensemble, comme illustré. Insérer les tiges dans le crochet pour ceinture d’un côté ou de l’autre de l’outil. Lorsque le crochet pour ceinture est bien inséré dans la fente, relâcher les tiges. Pour le retirer, serrer les tiges ensemble et tirer sur le crochet pour ceinture afin de le faire sortir de la fente située sur le côté de l’outil.

RANGEMENT POUR JAUGE D’ÉCARTEMENT

Voir la figure 2, page 8. Le rangement pour jauge d’écartement est situé dans la base de l’outil, près du logement de pile.

INSTALLATION/RETRAIT DU BLOC-PILES

Voir la figure 3, page 8. Insérer la pile dans l’outil comme illustré. S’assurer que les loquets de chaque côté de la pile s’enclenchent en place et que la pile est bien fixée à l’outil avant de mettre l’outil en marche. Relâcher les loquets pour retirer le bloc-piles. Pour prendre connaissance des consignes de chargement, consulter le manuel d’utilisation des piles et des chargeurs.

VÉRIFICATION DE L’ÉCARTEMENT DES

MÂCHOIRES Voir la figure 4, page 8. Avant chaque utilisation de l’outil de sertissage, vérifier l’écartement des mâchoires pour assurer un cycle de sertissage complet. Enlever le bloc-piles puis retirer la jauge d’écartement de son compartiment. Réinstaller le bloc-piles. UTILISATION6 — Français NOTE : La jauge d’écartement possède une extrémité mince (0,80 mm) et une extrémité épaisse (1,20 mm). Insérer l’une ou l’autre des extrémités de la jauge d’écartement dans la fente de vérification de l’écartement. Les mâchoires se fermeront automatiquement et le voyant à DEL s’allumera en rouge pour indiquer le mode de calibration. Insérer l’extrémité mince de la jauge d’écartement entre les mâchoires. La jauge doit entrer dans l’ouverture. Insérer l’extrémité épaisse de la jauge d’écartement entre les mâchoires. L’outil ne devrait pas entrer dans l’ouverture. NE PAS utiliser l’outil de sertissage si : L’extrémité mince de la jauge d’écartement n’entre pas. L’extrémité épaisse de la jauge d’écartement entre. En présence de l’une ou l’autre de ces situations, l’outil doit être ajusté avant l’utilisation. NOTE : Cet outil ne contient aucune pièce réparable par l’utilisateur ou remplaçable. Pour faire fonctionner l’outil, remettre les mâchoires en position ouverte en appuyant sur la gâchette. Enlever le bloc-piles puis remettre la jauge d’écartement dans son compartiment.

GÂCHETTE/LAMPES DE TRAVAIL À DEL

Voir la figure 5, page 9. Le fait de taper ou d’appuyer sur la gâchette active les lampes de travail à DEL de chaque côté des mâchoires afin d’éclairer la zone de travail. Lorsque l’outil n’est pas en usage, la fonction d’arrêt fait en sorte que la lampe faiblit et s’éteint. Les lampes à DEL s’allument uniquement lorsqu’un bloc-piles chargé est installé sur l’outil.

SERTISSAGE DES TUYAUX PEX

Voir les figures 6 - 10, page 9. Installer le bloc-piles. Glisser une bague de sertissage sur une section de tuyau PEX, à environ 50,80 mm (2 po) suivant l’extrémité coupée du tuyau. Insérer le raccord PEX dans le tuyau jusqu’à ce que l’épaulement du raccord s’appuie sur l’extrémité du tuyau. Glisser la bague de sertissage vers le raccord et la placer de 6,35 mm (1/4 po) à 3,18 mm (1/8 po) de l’extrémité du tuyau. Placer les mâchoires de l’outil directement sur la languette de la bague de sertissage à un angle de 90°. NOTE : S’assurer que les mâchoires sont installées complètement et directement sur la languette avant d’appuyer sur la gâchette. Pour amorcer un cycle de sertissage, maintenir la gâchette enfoncée entre une demi-seconde et une seconde. Le voyant à DEL vert s’allumera lorsque le cycle est à moitié terminé. La gâchette peut être relâchée durant un cycle de sertissage. L’outil continuera de fonctionner tant que la gâchette n’est pas enfoncée une deuxième fois avant la fin du cycle. Lorsque le cycle est achevé avec succès, le voyant à DEL sur la base de l’outil s’allumera en vert. Les mâchoires s’ouvriront complètement. Si le voyant à DEL rouge s’allume, alors le cycle est incomplet. Répétez les instructions pour amorcer et complete un cycle de sertissage.Lorsque le cycle est achevé avec succès, le voyant à DEL sur la base de l’outil s’allumera en vert. Retirer l’outil de la bague de sertissage PEX. UTILISATION NOTE : Cet outil ne contient aucune pièce réparable par l’utilisateur ou remplaçable.

Éviter d’utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’huile, la graisse, etc. ENTRETIEN
