BWS 230 - Broyeur EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle
Marque	Einhell
Modèle	BWS 230
Puissance absorbée	1850 W
Vitesse à vide	6000 tr/min
Diamètre maxi de meule	230 mm
Filetage de la broche motrice	M14
Poids	6,4 kg
Double isolation	Oui
Niveau de pression acoustique (LPA)	90 dB(A)
Niveau d'intensité acoustique (LWA)	100,6 dB(A)
Vibration sur la poignée	3 m/s²
Fonctions principales	Dégrossissage, coupage, ponçage, brossage
Dispositif de sécurité	Interrupteur de sécurité, capot de protection, arrêt de broche
Type de meules compatibles	Meules et meules tronçonneuses, épaisseur max 3 mm
Remplacement des balais	Par paires, longueur minimale 5 mm
Entretien et nettoyage	Maintenir les fentes de ventilation propres
Garantie	12 mois

FOIRE AUX QUESTIONS - BWS 230 EINHELL

Comment changer la meule sur le broyeur Einhell BWS 230 ?

Débranchez d'abord l'appareil. Utilisez le dispositif d'arrêt de broche pour bloquer la broche, puis desserrez l'écrou à bride avec la clé à ergots. Remplacez la meule et serrez fermement l'écrou. Assurez-vous que l'arrêt de broche est enfoncé pendant toute l'opération.

Quel est le diamètre maximum de meule pour ce modèle ?

Le diamètre maximum de meule est de 230 mm. N'utilisez jamais une meule de diamètre supérieur.

Comment mettre en marche la meuleuse d'angle ?

Poussez l'interrupteur de sécurité vers l'avant, puis appuyez pour l'enclencher. Pour l'arrêter, appuyez à nouveau sur l'interrupteur et ramenez-le en position initiale.

Quels équipements de protection dois-je porter ?

Portez toujours des lunettes de protection, des gants, un protège-oreilles et un masque respiratoire lors de travaux produisant de la poussière.

Puis-je utiliser des meules tronçonneuses pour le dégrossissage ?

Non, les meules tronçonneuses sont réservées au coupage. Pour le dégrossissage, utilisez des meules adaptées.

Comment entretenir les balais en charbon ?

Vérifiez régulièrement l'usure des balais. S'ils sont inférieurs à 5 mm, cassés ou brûlés, remplacez-les toujours par paire avec des balais d'origine.

Quelle est la puissance du broyeur Einhell BWS 230 ?

La puissance absorbée est de 1850 W, avec une vitesse à vide de 6000 tr/min.

Comment nettoyer l'appareil ?

Maintenez les fentes de ventilation propres pour assurer un refroidissement correct du moteur. Utilisez un chiffon sec ou une brosse, ne jamais utiliser d'eau.

Que faire si la meule vibre après montage ?

Faites tourner la machine à vide pendant une minute. Si la vibration persiste, remplacez immédiatement la meule, car elle pourrait être déséquilibrée ou endommagée.

Quelle est la durée de la garantie ?

La garantie est de 12 mois à compter de la date d'achat, couvrant les défauts de matériel ou de fabrication. Conservez votre ticket de caisse.

MODE D'EMPLOI BWS 230 EINHELL

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque *
4 Meule
5 Ecrou de serrage *

NL

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm². Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
  ●Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Pour des raisons de sécurité, la meuleuse d'angle ne peut être utilisée que si elle est équipée de son capot de protection et de sa poignée supplémentaire.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
  ●Gardez votre lieu de travail en ordre.

- Il est interdit d'usiner des matériaux contenant de l'amiante!

Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!

• Attention - Risque d'incendie! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
• Utilisez seulement des pièces de rechange originales.
• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
  ●Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
  ●La valeur de vibration mesuree sur la poignée selon ISO 5349.

Mode d'emploi pour meuleuse d'angle

La machine est légère et facile à manier; elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintenue selon les règles suivantes, elle aura une longue durée de vie.

TENSION

Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur. La tension secteur ne doit différer en aucun cas de plus de 10 % de la tension secteur indiquée.

INTERRUPTEUR

La meuleuse d'angle est munie d'un interrupteur de sécurité prévu pour la prévention des accidents. Pour le mettre en marche, poussez la touche vers l'avant et appuyez-la pour l'enclencher. Pour mettre la meuleuse d'angle hors circuit, appuyez la touche et remettez-la ensuite dans sa position d'origine.

REEMPLACER LES MEULES

Retirez la fiche secteur Remplacement aisé des meules grâce au dispositif d'arrêt de broche. Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots.

Remplacez la meule ou la meule à tronçonner et serrez bien l'écrou à bride au moyen de la clé à ergots.

Attention:

Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés!

Veillez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!

Si vous utilisez des meules ou des meules tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.

MARCHE D'ESSAI DE NOUVELLES MEULES

Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.

MOTEUR

Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.

BALAIS EN CHARBON

Si les balais sont usés, brisés ou ont moins de 5 mm de long, remplacez-les par des charbons originaux. Renouvez toujours les balais par paires.

MEULES

Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.

Avant d'utiliser la meule ou la meule tronçonneuse, vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.

Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation maximale de 7.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.

CONSIGNES DE TRAVAIL

Dégrossissage

Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.

Coupage

Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.

Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.

Il ne faut pas usiner des matériaux contenant de l'amiante.

N'utilisez jamais des meules tronçonneuses pour le dégrossissage!

CARACTERISTIQUES TECHNIQUES

Puissance absorbée: 1850 W

Vitesse au ralenti: 6000 tr./mn.

Diamètre maxi de meule: 230 mm

Filetage de la broche motrice: M 14

Niveau de pression acoustique LPA: 90 dB(A)

Niveau d'intensité acoustique LWA: 100,6 dB(A)

Vibration _w 3 m/s ^2

Poids 6,4 kg

A double isolation

F

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses

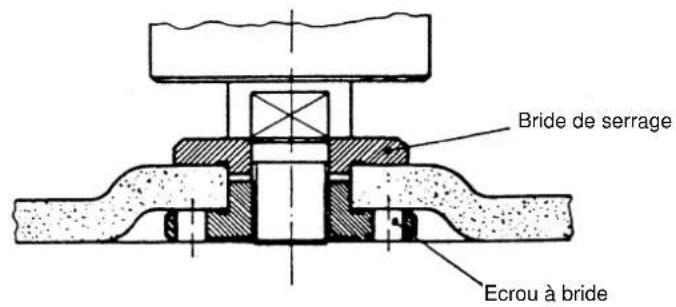

1 Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite

2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

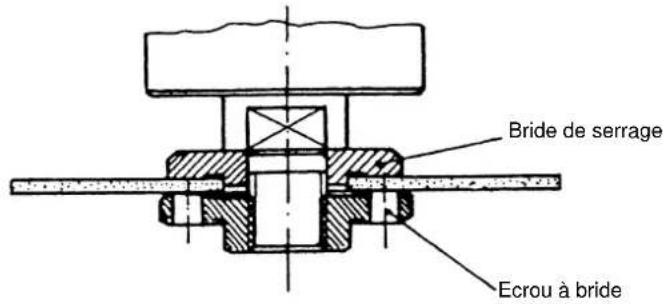

3 Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite

NL

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

F V.B.P. Distribution Service Après Vente

5, allée Joseph Cugnot, Z.I. du Phare

F-33700 Merignac

Tel. [phone], Fax [phone]

NL Einhell Benelux

Weberstraat 3

Sous réserve de modifications
