Type de produit	Haut-parleur coaxial 2 voies
Marque	KICKER
Modèle	51KSC6904 (KSC690)
Taille (diamètre)	6 x 9 pouces (oval)
Impédance	4 ohms
Puissance maximale	300 watts
Puissance RMS	15-150 watts
Sensibilité (1W/1m)	97 dB
Réponse en fréquence	30 Hz - 21 kHz
Matériau du cône	Polypropylène
Matériau du dôme du tweeter	Soie
Taille du tweeter	1 pouce (20 mm)
Aimant du tweeter	Néodyme
Grille de protection	Oui
Dimensions de découpe (L x H)	5-11/18 x 8-7/18 pouces (141 x 215 mm)
Profondeur de montage	3-5/8 pouces (92 mm)
Type d'installation	Sans enceinte (free-air)
Connexions	Bornes à vis
Accessoires inclus	Adaptateur de montage, vis
Garantie	1 an

FOIRE AUX QUESTIONS - 51KSC6904 KICKER

Quelle est la puissance RMS du KICKER 51KSC6904 ?

La puissance RMS est de 15 à 150 watts, ce qui correspond à la puissance continue recommandée pour un son clair et sans distorsion.

Quelle est l'impédance de ce haut-parleur ?

L'impédance est de 4 ohms, ce qui est standard pour la plupart des autoradios et amplificateurs.

Puis-je installer ce haut-parleur sans caisson ?

Oui, ce modèle est conçu pour un montage sans enceinte (free-air). Veillez à bien isoler l'avant et l'arrière du haut-parleur pour éviter les interférences sonores.

Quelles sont les dimensions de découpe nécessaires ?

La découpe requise est de 5-11/18 x 8-7/18 pouces (environ 141 x 215 mm). Utilisez l'adaptateur fourni si nécessaire.

Ce haut-parleur est-il compatible avec un amplificateur ?

Oui, il fonctionne parfaitement avec tout amplificateur conçu pour une charge de 4 ohms. Utilisez du fil de calibre 16 ou plus pour de meilleures performances.

Comment nettoyer les haut-parleurs KICKER ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques et l'eau qui pourraient endommager le cône et la suspension.

Quel type de tweeter est utilisé ?

Un tweeter à dôme en soie de 1 pouce (20 mm) avec aimant néodyme, offrant une reproduction aiguë précise et douce.

La grille de protection est-elle amovible ?

Oui, la grille est amovible pour faciliter l'installation et le nettoyage.

Puis-je utiliser ces haut-parleurs dans une portière ?

Oui, ils sont conçus pour un usage automobile. Assurez-vous que la profondeur de montage (92 mm) ne gêne pas les mécanismes de la vitre.

Que faire si le son est déformé ?

Vérifiez que l'impédance totale du système ne descend pas en dessous de 4 ohms. Assurez-vous également que la puissance RMS de l'amplificateur est adaptée (15-150 W).

MODE D'EMPLOI 51KSC6904 KICKER

Haut-parleurs Coaxiaux KS

Contents

Overview....3

Specifications....4

Installation 5

Wiring 5

Mounting....8

Warranty 12

Présentation ...... 25

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une expérience audio que vous n'oublierez pas !

Specifications

Modele: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voés 2 voés 2 voés 2 voés 2 voés
Crave [pc : mm, 2-3/4 70 8-1/2, 59 4 100 4x5, 100x160 4x13 100x250 8-1/4 130
Medium [pc : mm]
Agu [pc : mm] = 1/2, 15 1/2, 13 1/2, 15 1/2, 13 5/4, 20
Impedance contrôle [G]	4	4	4	4	4	4
Puissance maximale [N]	100	100	150	150	150	150
Puissance continue [walts IIMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilité (1 W, 1 m)	35	38	38	38	38	30
Response or fréquence II [R]	300 20k	30-70k	30-70k	50-70k	45-70k	45-71k
Domino ou trou, ou montage [pc : mm]	2-3/5, 6/8, 9/16, 7/8	3-11/6, 3/4	4x5-5/6, 10x15/1	3-7/8x9-3/5, 98x23/2	4-1/2, 115
Prolondeur du montage supérieur [pc : mm]	1-1/4, 32	1-5/5, 42	1-13/18, 46	1-11/18, 42	2-3/5, 8/1	1-3/4, 46
Prolondeur du montage inférieur [pc : mm]	-	1-7/5, 49	2-1/18, 5/1	2, 5/1	2-13/18, 7/1	2, 6/2
Proliberance du haut-paleur des aigus [pc : mm]	0	1/18, 2	0	1/18, 2	0	0
Grillo	Non	Non	Cu	Non	Non	Cu
Matériou aimanté du haut-paleur des aigus	-	Noodymo	Noodymo	Noodymo	Noodymo	Noodymo
Matère du dôme du haut-parleur des aigus	-	Sous	Sous	Sous	Sous	Sous
Fonne du haut-parleur des aigus	-	Dôme écuillé	Dôme écuillé	Dôme écuillé	Dôme écuillé	Dôme
Matère du côme du haut-paleur des graves	Papier composite Polypropylere		Polypropylere	Polypropylere	Polypropylere	Polypropylere
Matère de l'orceinte ou haut-paleur des graves	Isau traité JV	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parleur	2 vices	2 vices	2 vices	2 vices	3 vices
Gravo [pc ; mm2]	6-7/2, 160	6-3/4, 165	6x3, 160x200	6x3, 160x200	6x3, 160x230
Medium [pc ; mm2]	-	-	-	-	7,25
Agu [pc ; mm2]	3/4, 20	3/4, 20	3/4, 20	1,20	3/4, 20
Impedance vinlinde [3]	4	4	4	4	4
Puissance vinlinde [N]	200	200	150	300	300
Puissance contribué [warts RMS]	15 100	15 100	15 /5	15 150	15 150
Sonabilité : 1 W, 1 m]	50	30	30	97	62
Réponse en fréquence [Hz]	43-21k	43-21k	45-21k	30-21k	30-21k
Detrelles ou l'ou de montage [pa ; mm2]	4-7/3/6, 123	5-9/18 / 41	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2 5	6-11/6x8-7/16, 17/7x215
Protendour du montage supérieur [pc ; mm]	1 5/6, 4/6	1 13/18 / 6	2 1/4, 58	3 5/7 6, 31	3 7/8 80
Protendour du montage intérieur [pc ; mm]	2 3/16, 5/1	2 50	2 5/5, 57	3 11/16, 93	3 5/8 62
Prot. balancer du haut-paleur des aigus [pc ; mm]	0	3	1/16, 2	0	0
Grille	Où	Où	Non	Où	Où
Materie, aimanté du haut parleur des aigus	Nécoyme	Nécodyme	Néodyme	Nécoyme	Nécoyme
Matère du dome du haut parleur des aigus	Sole	Sole	Sole	Sole	Sole
Forme du haut parleur des aigus	Dôme	Dôme	Dôme	Dôme	Dôme
Matère du côte au leur pénieur des gravos	Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene
Matère de l'orodine au leur pénieur des gravos	Coursouche	Coursouche	Coursouche	Coursouche	Coursouche

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

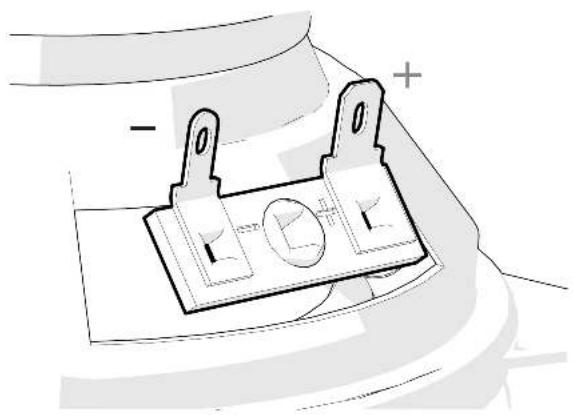

Connectez le câblage aux bornes.

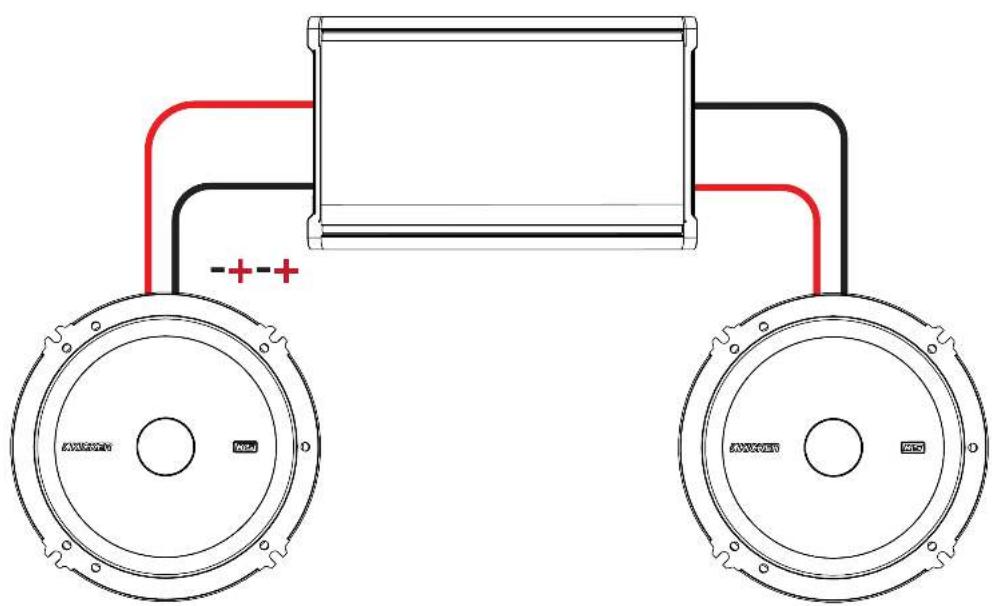

CÂBLAGE STÉRÉO STANDARD

impédance minimale de 4 ohms par canal

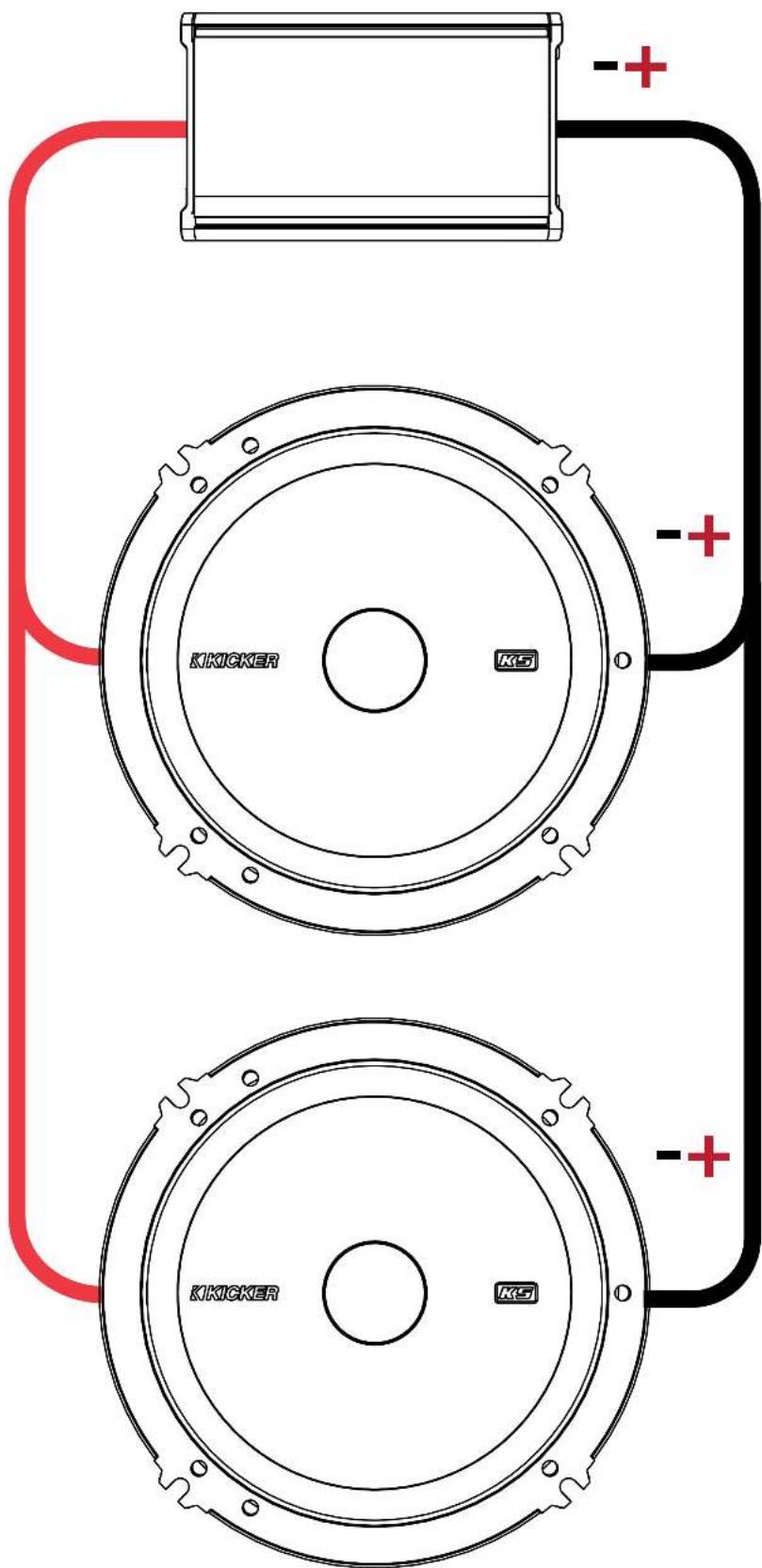

Deux haut-parleurs à une parallèle seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

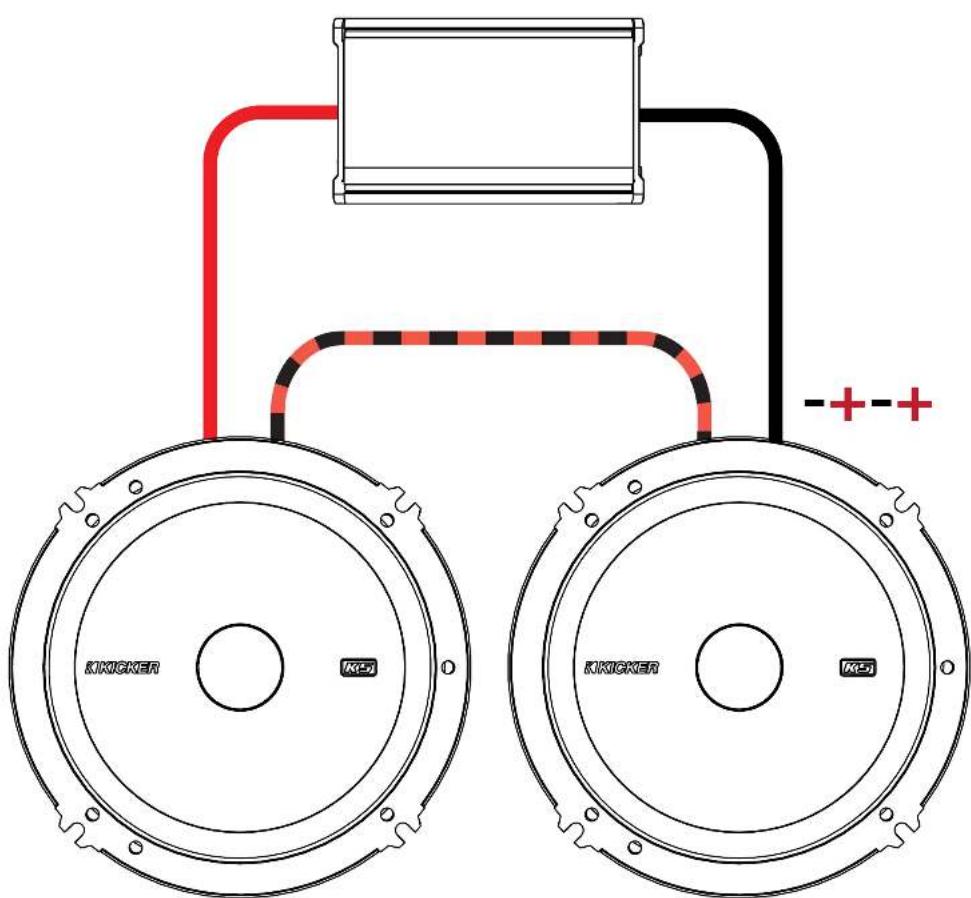

CÂBLAGE EN SÉRIE

Deux haut-parleurs à une chaîne seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

Montage

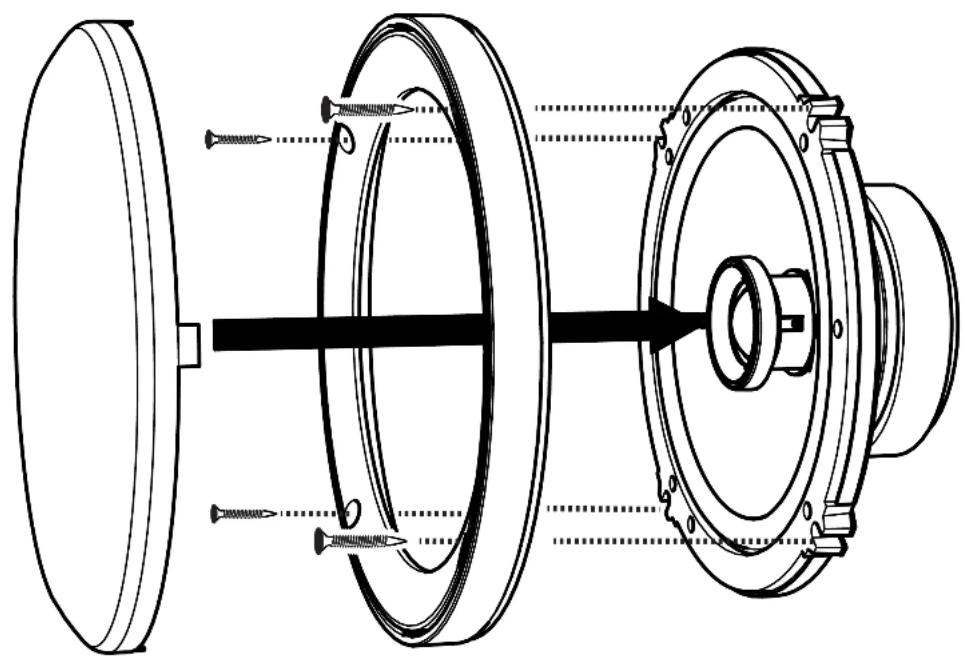

Les coaxiale Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les découpes d'enceintes et pré-percer de nouveaux trous de vis à l'aide d'une mèche de 7/64 "(2,5 mm). Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

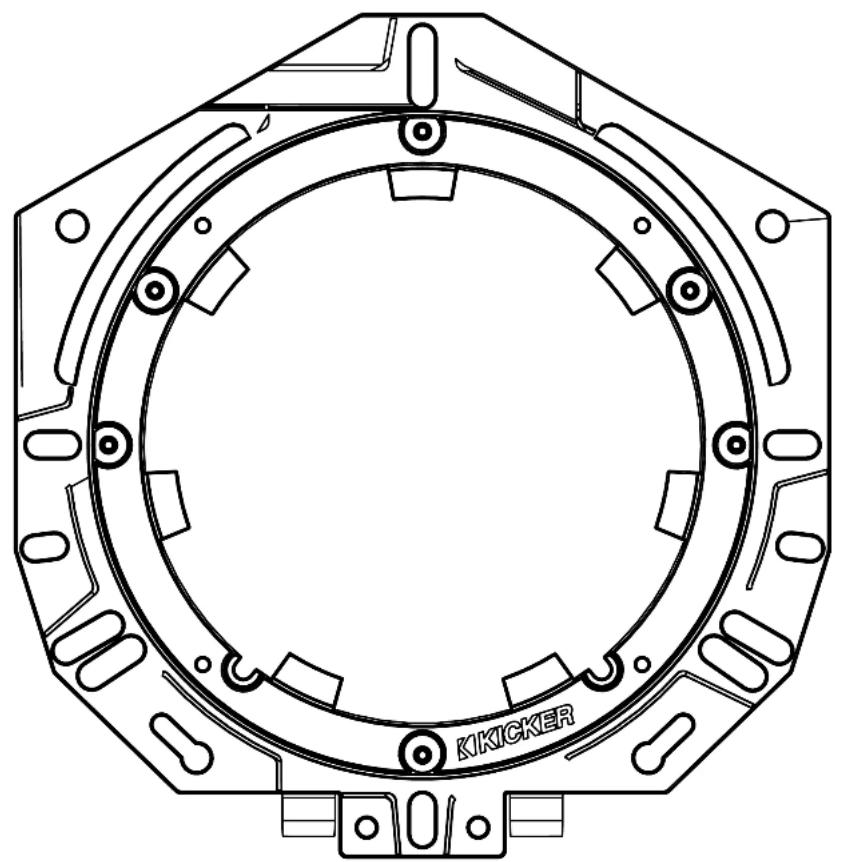

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pièces ou autrement modifier ces adaptateurs pour les adapter à votre véhicule ou à votre application.

KS65/KS67 ADAPTATEUR

Fixez le haut-parleur à l'ensdroit désiré.

Übersicht 35

Leistung 36

Installation 37

Verkabelung 37

Montage 40

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revondour ou distributeur International KICKER.

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
