Type de produit	Délesteur électrique
Marque	Hager
Modèle	60051
Alimentation	230 V~ +10%/-15%, 50 Hz
Puissance absorbée	< 10 W
Pouvoir de coupure (mode contact)	1 A/230 V~ (ex : 10 contacteurs 25 A)
Pouvoir de coupure (mode fil pilote)	60 mA/230 V~ par sortie
Nombre de sorties	2
Cycle de délestage	6 minutes
Température de fonctionnement	0°C à +50°C
Température de stockage	-20°C à +60°C
Indice de protection	IP 20
Capacité de raccordement (souple)	1 à 6 mm²
Capacité de raccordement (rigide)	1,5 à 10 mm²
Distance maximale liaison télé-information	100 m (câble paire torsadée 6/10)
Fonctions principales	Délestage tournant, paramétrage des sorties (contacteur fermeture/ouverture, fil pilote), touche test, voyants indicateurs, entrée de forçage
Dimensions (estimation)	2 modules (36 mm)
Poids (estimation)	Environ 0,1 kg
Entretien et nettoyage	Nettoyer avec un chiffon sec. Débrancher avant nettoyage.
Sécurité	Installation par un électricien qualifié. Respecter les normes en vigueur.
Pièces détachées et réparabilité	Faire appel à un électricien professionnel en cas de défaut.
Informations générales	Destiné aux installations monophasées ou triphasées avec compteur électronique. Ne nécessite pas de réglage de calibre.

FOIRE AUX QUESTIONS - 60051 HAGER

Comment installer le délesteur Hager 60051 ?

L'installation doit être réalisée par un électricien qualifié. Raccordez l'alimentation 230 V sur les bornes L et N, et la liaison télé-information entre le compteur et les bornes 5-6. Utilisez un câble paire torsadée 6/10 pour la télé-information (distance maxi 100 m).

Que faire si le voyant compteur clignote ?

Si le voyant clignote, cela signifie que la liaison télé-information n'est pas active. Vérifiez le raccordement entre le compteur et le délesteur, ou contactez votre agence EDF.

Comment paramétrer les sorties en mode fil pilote ?

Placez le commutateur de sélection ④ sur la position fil pilote. Dans ce mode, le délestage envoie un signal 'arrêt' aux appareils. Le délesteur est compatible 6 ordres fil pilote.

Quel type de câble utiliser pour la liaison télé-information ?

Utilisez un câble de type paire torsadée 6/10. La distance maximale entre le compteur et le délesteur est de 100 mètres. La liaison n'est pas polarisée.

Comment effectuer un test de délestage ?

Appuyez sur la touche test. Les voyants clignotent 5 fois, puis la sortie 1 est délestée pendant 30 secondes, suivie de la sortie 2. Après le test, tous les voyants s'éteignent.

Que signifie un voyant sortie qui clignote ?

Un voyant de sortie clignotant indique un défaut : court-circuit (ex. inversion fil pilote/phase) ou surconsommation. Vérifiez le nombre d'appareils raccordés et leur consommation, ou appelez votre électricien.

Peut-on utiliser ce délesteur en triphasé ?

Oui, le 60051 est destiné aux installations monophasées ou triphasées équipées d'un compteur électronique. Il ne nécessite pas de réglage de calibre.

Comment raccorder un programmateur de chauffage ?

En mode fil pilote, vous pouvez raccorder un programmateur de chauffage sur l'entrée dédiée. L'ordre de délestage reste prioritaire quelle que soit la consigne du programmateur.

Quelle est la puissance maximale commandable ?

En mode contact, le pouvoir de coupure est de 1 A/230 V~, permettant de commander par exemple 10 contacteurs de 25 A. En mode fil pilote, le courant est limité à 60 mA/230 V~ par sortie.

Comment éliminer ce produit en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à un point de collecte sélective ou à votre distributeur pour un recyclage responsable, conformément à la réglementation DEEE.

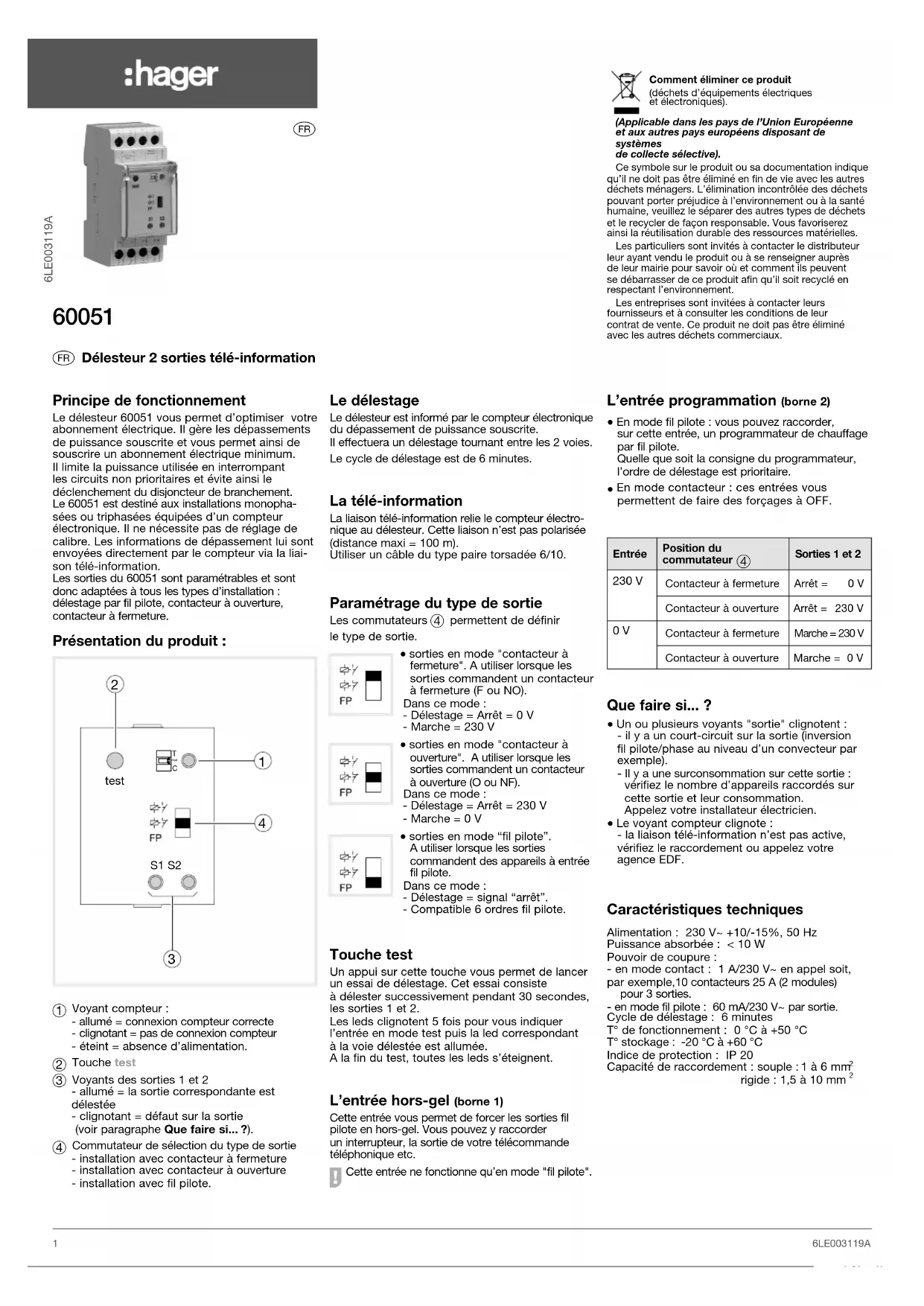

MODE D'EMPLOI 60051 HAGER

FR Délesteur 2 sorties télé-information

Principe de fonctionnement

Le délesteur 60051 vous permet d'optimiser votre abonnement électrique. Il gère les dépassements de puissance souscrite et vous permet ainsi de souscrire un abonnement électrique minimum. Il limite la puissance utilisée en interrompant les circuits non prioritaires et évite ainsi le déclenchement du disjoncteur de branchement. Le 60051 est destiné aux installations monophasées ou triphasées équipées d'un compteur électronique. Il ne nécessite pas de réglage de calibre. Les informations de dépassement lui sont envoyées directement par le compteur via la liaison télé-information. Les sorties du 60051 sont paramétrables et sont donc adaptées à tous les types d'installation : délestage par fil pilote, contacteur à ouverture, contacteur à fermeture.

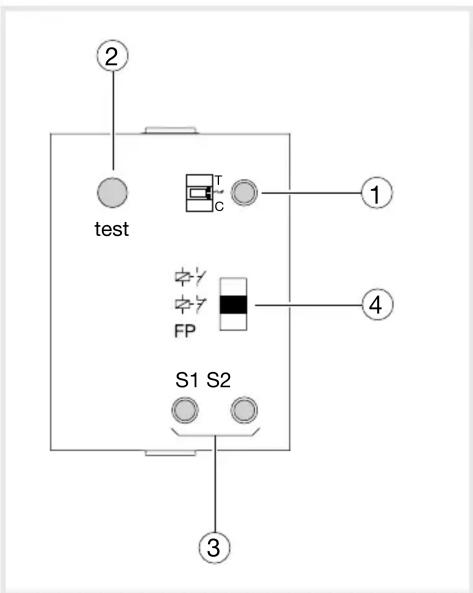

Présentation du produit :

test S1 S2 ② ① ④ ③

① Voyant compteur :

• allumé = connexion compteur correcte
• clignotant = pas de connexion compteur
• éteint = absence d'alimentation.

② Touche test

③ Voyants des sorties 1 et 2

- allumé = la sortie correspondante est délestée

- clignotant = défaut sur la sortie (voir paragraphe Que faire si... ?).

④ Commutateur de sélection du type de sortie
- installation avec contacteur à fermeture
- installation avec contacteur à ouverture
- installation avec fil pilote.

Le délestage

Le délesteur est informé par le compteur électronique du dépassement de puissance souscrite. Il effectuera un délestage tournant entre les 2 voies. Le cycle de délestage est de 6 minutes.

La télé-information

La liaison télé-information relie le compteur électronique au délesteur. Cette liaison n'est pas polarisée (distance maxi = 100 m). Utiliser un câble du type paire torsadée 6/10.

Paramétrage du type de sortie

Les commutateurs ④ permettent de définir le type de sortie.

- sorties en mode "contacteur à fermeture". A utiliser lorsque les sorties commandent un contacteur à fermeture (F ou NO).

Dans ce mode :

- Délestage = Arrêt = 0 V

- Marche = 230 V

- sorties en mode "contacteur à ouverture". A utiliser lorsque les sorties commandent un contacteur à ouverture (O ou NF).

Dans ce mode

- Délestage = Arrêt = 230 V

- Marche = 0 V

- sorties en mode “fil pilote”. A utiliser lorsque les sorties commandent des appareils à entrée fil pilote.

Dans ce mode :

- Délestage = signal "arrêt".

- Compatible 6 ordres fil pilote.

Touche test

Un appui sur cette touche vous permet de lancer un essai de délestage. Cet essai consiste à délester successivement pendant 30 secondes, les sorties 1 et 2.

Les leds clignotent 5 fois pour vous indiquer l'entrée en mode test puis la led correspondant à la voie délestée est allumée.

A la fin du test, toutes les leds s'éteignent.

Cette entrée vous permet de forcer les sorties fil pilote en hors-gel. Vous pouvez y raccorder un interrupteur, la sortie de votre télécommande téléphonique etc.

Cette entrée ne fonctionne qu'en mode "fil pilote".

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes

de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

• En mode fil pilote : vous pouvez raccorder, sur cette entrée, un programmateur de chauffage par fil pilote.
  Quelle que soit la consigne du programmateur, l'ordre de délestage est prioritaire.

- En mode contacteur : ces entrées vous permettent de faire des forçages à OFF.

Entrée	Position du commutateur 4	Sorties 1 et 2
230 V	Contacteur à fermeture	Arrêt = 0 V
	Contacteur à ouverture	Arrêt = 230 V
0 V	Contacteur à fermeture	Marche = 230 V
	Contacteur à ouverture	Marche = 0 V

Que faire si... ?

- Un ou plusieurs voyants "sortie" clignotent : - il y a un court-circuit sur la sortie (inversion fil pilote/phase au niveau d'un convecteur par exemple).

Il y a une surconsommation sur cette sortie : vérifiez le nombre d'appareils raccordés sur cette sortie et leur consommation. Appelez votre installateur électricien.

- Le voyant compteur clignote : - la liaison télé-information n'est pas active, vérifiez le raccordement ou appelez votre agence EDF.

Caractéristiques techniques

Alimentation : 230 V\~ +10/-15%, 50 Hz

Puissance absorbée : < 10 W

Pouvoir de coupure :

- en mode contact : 1 A/230 V\~ en appel soit, par exemple, 10 contacteurs 25 A (2 modules) pour 3 sorties.

- en mode fil pilote : 60 mA/230 V\~ par sortie. Cycle de délestage : 6 minutes

T° de fonctionnement : 0 °C à +50 °C

T° stockage : -20 °C à +60 °C

Indice de protection : IP 20

Capacité de raccordement : souple : 1 à 6 mm² rigide : 1,5 à 10 mm²

Raccordement électrique

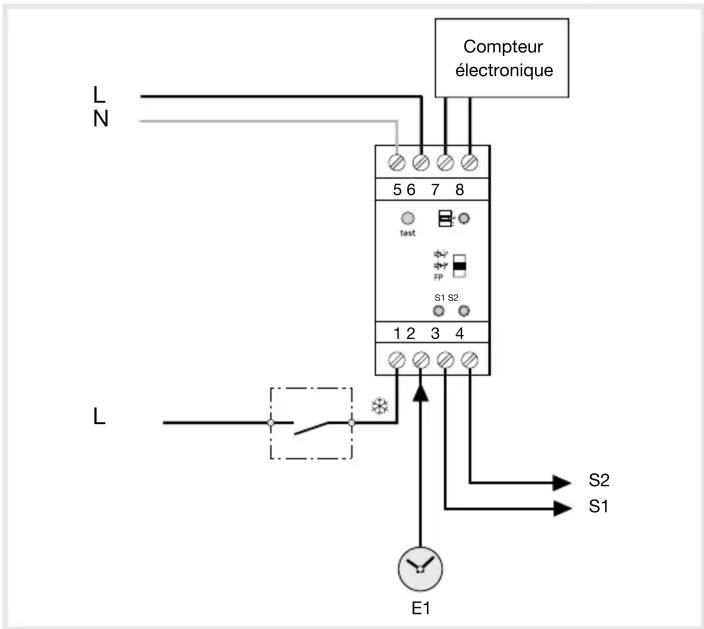

Schéma de principe

Compteur électronique 5 6 7 8 test S1 S2 1 2 3 4 L L S2 S1 E1

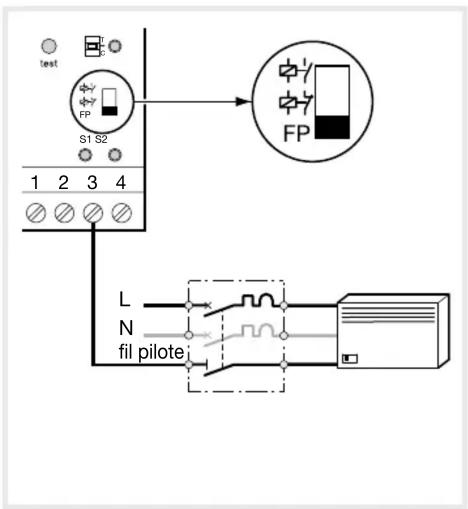

Sortie paramétrée en fil pilote

test FP S1 S2 1 2 3 4 L N fil pilote FP

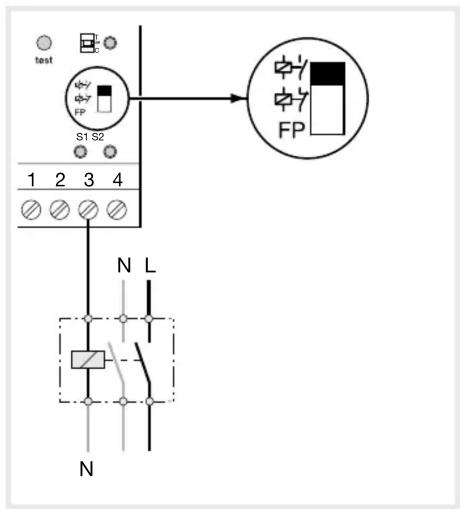

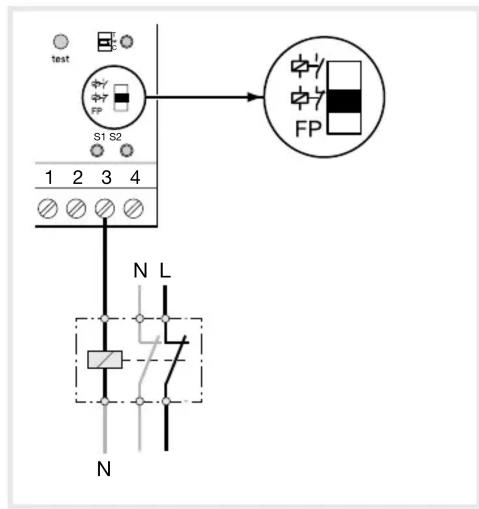

Sortie paramétrée en contacteur à ouverture Sortie paramétrée en contacteur à fermeture

test S1 S2 1 2 3 4 N L N FP

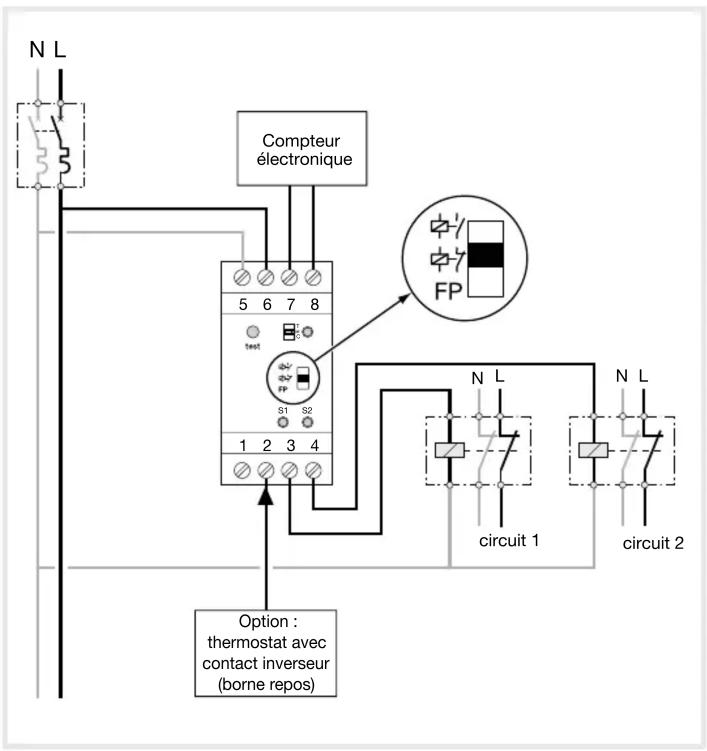

Exemple : commande de deux circuits par contacteur à ouverture

N L Compteur électronique 5 6 7 8 FP S1 S2 1 2 3 4 N L circuit 1 N L circuit 2 Option : thermostat avec contact inverseur (borne repos)

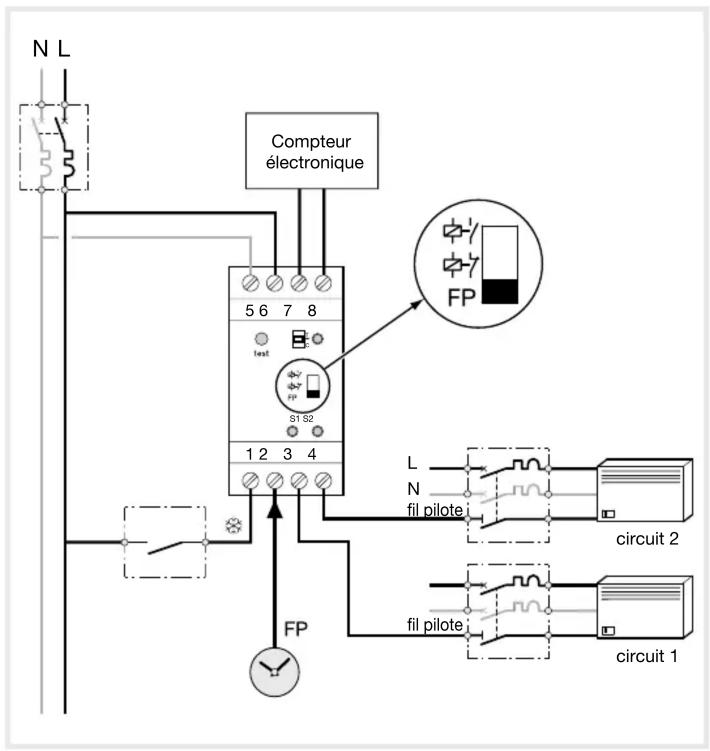

Exemple : commande de deux circuits par fil pilote

N L Compteur électronique 5 6 7 8 test S1 S2 FP L N fil pilote i circuit 2 FP fil pilote i circuit 1
