Type de produit	Délesteur électrique 2 voies
Marque / Modèle	Hager 60052
Alimentation	230 V~ +10%/-15%, 50 Hz
Puissance absorbée	< 10 W
Pouvoir de coupure (mode contact)	1 A / 230 V~ en appel
Pouvoir de coupure (mode fil pilote)	60 mA / 230 V~ par sortie
Cycle de délestage	6 minutes
Nombre de sorties	2 sorties paramétrables
Types de sorties	Contacteur à fermeture, contacteur à ouverture, fil pilote (6 ordres)
Seuil de délestage	Réglable par potentiomètre
Indice de protection	IP 20
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-20 °C à +60 °C
Capacité de raccordement (souple)	1 à 6 mm²
Capacité de raccordement (rigide)	1,5 à 10 mm²
Dimensions (L x H x P)	Environ 36 x 90 x 65 mm (2 modules)
Poids	Environ 200 g
Fonctions principales	Délestage tournant, test de délestage, entrée forçage hors-gel (mode fil pilote), paramétrage du type de sortie
Entrée auxiliaire	1 entrée pour forçage OFF ou hors-gel (selon mode)
Indicateurs lumineux	Voyants sorties : allumé = délesté, clignotant = défaut
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter les normes électriques en vigueur. Installation par un électricien qualifié.
Pièces détachées / Réparabilité	Transformateur d'intensité inclus. Pas de pièces détachées disponibles séparément. En cas de panne, remplacer l'appareil.
Informations générales	Pour installations monophasées ou triphasées avec compteur électronique et liaison télé-information.

FOIRE AUX QUESTIONS - 60052 HAGER

Comment fonctionne le délesteur Hager 60052 ?

Le délesteur optimise votre abonnement électrique en gérant les dépassements de puissance. Il reçoit les informations du compteur via la liaison télé-information et déconnecte les circuits non prioritaires (délestage) pour éviter le déclenchement du disjoncteur de branchement.

Où installer le transformateur d'intensité fourni ?

Le transformateur d'intensité doit être installé sur la phase qui part du disjoncteur de branchement. Il mesure la puissance totale consommée par l'installation.

Comment paramétrer le type de sortie (contacteur ou fil pilote) ?

Utilisez le commutateur ④ situé sur le boîtier. Positionnez-le sur le symbole correspondant : contacteur à fermeture (F/NO), contacteur à ouverture (O/NF) ou fil pilote. Le mode définit le comportement électrique de la sortie (0V ou 230V) lors du délestage.

Que fait la touche test ?

Un appui sur la touche test lance un essai de délestage : les sorties 1 et 2 sont délestées successivement pendant 30 secondes chacune. Les LEDs clignotent 5 fois pour indiquer l'entrée en mode test, puis la LED de la voie délestée s'allume.

Que signifie un voyant de sortie qui clignote ?

Un voyant clignotant indique un défaut sur la sortie correspondante : soit un court-circuit (ex: inversion fil pilote/phase), soit une surconsommation. Vérifiez le raccordement et le nombre d'appareils raccordés.

Comment utiliser l'entrée auxiliaire (borne FP) ?

L'entrée FP permet de forcer les sorties en mode hors-gel (en mode fil pilote) ou en arrêt forcé (en mode contacteur). Vous pouvez y raccorder un interrupteur, un programmateur ou une télécommande. En mode fil pilote, l'ordre de délestage reste prioritaire.

Quel est le cycle de délestage du 60052 ?

Le cycle de délestage est de 6 minutes. En cas de dépassement de puissance, le délesteur effectue un délestage tournant entre les 2 voies.

Puis-je utiliser le 60052 sur une installation triphasée ?

Oui, le délesteur 60052 est destiné aux installations monophasées ou triphasées équipées d'un compteur électronique avec liaison télé-information. Il ne nécessite pas de réglage de calibre.

Que faire si le voyant compteur clignote ?

Le clignotement du voyant compteur indique que la liaison télé-information n'est pas active. Vérifiez le raccordement au compteur et, si nécessaire, contactez votre opérateur.

Comment éliminer le délesteur en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Rapportez-le à un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) afin qu'il soit recyclé dans le respect de l'environnement.

MODE D'EMPLOI 60052 HAGER

FR Délesteur 2 sorties télé-information pour compteur électromécanique

Principe de fonctionnement

Le délesteur 60052 vous permet d'optimiser votre abonnement électrique. Il gère les dépassements de puissance souscrite et vous permet ainsi de souscrire un abonnement électrique minimum. Il limite la puissance utilisée en interrompant les circuits non prioritaires et évite ainsi le déclenchement du disjoncteur de branchement. Le 60052 est destiné aux installations monophasées ou triphasées équipées d'un compteur électronique. Il ne nécessite pas de réglage de calibre. Les informations de dépassement lui sont envoyées directement par le compteur via la liaison télé-information. Les sorties du 60052 sont paramétrables et sont donc adaptées à tous les types d'installation : délestage par fil pilote, contacteur à ouverture, contacteur à fermeture.

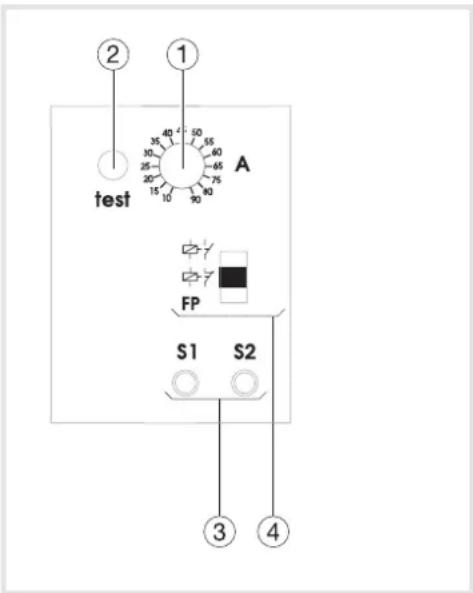

Présentation du produit :

test A FP S1 S2 ② ① ③ ④

① Réglage du seuil de délestage.
② Touche test
③ Voyants des sorties 1 et 2 - allumé = la sortie correspondante est délestée - clignotant = défaut sur la sortie (voir paragraphe Que faire si... ?).
④ Commutateur de sélection du type de sortie - installation avec contacteur à fermeture - installation avec contacteur à ouverture - installation avec fil pilote.

Transformateur d'intensité

Le délesteur 60052 est livré avec un transformateur d'intensité. Ce transformateur d'intensité doit être installé sur la phase qui part du disjoncteur de branchement. Il informe le délesteur de la puissance totale consommée par l'installation. Lorsque cette consommation dépasse la limite réglée sur le potentiomètre du seuil de délestage, un cycle de délestage est déclenché.

Le délestage

En cas de dépassement de la puissance souscrite, le délesteur effectuera un délestage tournant entre les 2 voies. Le cycle de délestage est de 6 minutes.

Paramétrage du type de sortie

Les commutateurs d permettent de définir le type de sortie.

• sorties en mode "contacteur à fermeture". A utiliser lorsque les sorties commandent un contacteur à fermeture (F ou NO). Dans ce mode :
• Délestage = Arrêt = 0 V
• Marche = 230 V
• sorties en mode "contacteur à ouverture". A utiliser lorsque les sorties commandent un contacteur à ouverture (O ou NF). Dans ce mode :
• Délestage = Arrêt = 230 V
• Marche = 0 V
• sorties en mode "fil pilote". A utiliser lorsque les sorties commandent des appareils à entrée fil pilote.
  Dans ce mode :
• Délestage = signal "arrêt".
• Compatible 6 ordres fil pilote.

Touche test

Un appui sur cette touche vous permet de lancer un essai de délestage. Cet essai consiste à délester successivement pendant 30 secondes, les sorties 1 et 2. Les leds clignotent 5 fois pour vous indiquer l'entrée en mode test puis la led correspondant à la voie délestée est allumée. A la fin du test, toutes les leds s'éteignent.

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Cette entrée vous permet de forcer les sorties fil pilote en hors-gel. Vous pouvez y raccorder un interrupteur, la sortie de votre télécommande téléphonique etc.

Cette entrée ne fonctionne qu'en mode "fil pilote".

• En mode fil pilote : vous pouvez raccorder, sur cette entrée, un programmateur de chauffage par fil pilote.
  Quelle que soit la consigne du programmateur, l'ordre de délestage est prioritaire.
• En mode contacteur : ces entrées vous permettent de faire des forçages à OFF.

Entrée	Position du commutateur 4	Sorties 1 et 2
230 V	Contacteur à fermeture	Arrêt = 0 V
	Contacteur à ouverture	Arrêt = 230 V
0 V	Contacteur à fermeture	Marche = 230 V
	Contacteur à ouverture	Marche = 0 V

Que faire si... ?

• Un ou plusieurs voyants "sortie" clignotent : - il y a un court-circuit sur la sortie (inversion fil pilote/phase au niveau d'un convecteur par exemple).
• Il y a une surconsommation sur cette sortie : vérifiez le nombre d'appareils raccordés sur cette sortie et leur consommation. Appelez votre installateur électricien.
• Le voyant compteur clignote :
• la liaison télé-information n'est pas active, vérifiez le raccordement ou appelez votre agence EDF.

Caractéristiques techniques

Alimentation : 230 V\~ +10/-15% 50 Hz Puissance absorbée : < 10 W

Pouvoir de coupure :

- en mode contact : 1 A/230 V\~ en appel soit, par exemple, 10 contacteurs 25 A (2 modules) pour 3 sorties.

- en mode fil pilote : 60 mA/230 V\~ par sortie. Cycle de délestage : 6 minutes

T° de fonctionnement : 0 °C à +50 °C T° stockage : -20 °C à +60 °C

Indice de protection : IP 20 Capacité de raccordement : souple : 1 à 6 mm²

rigide : 1,5 à 10 mm²

Raccordement électrique

Schéma de principe

N L 5 6 7 8 A S1 S2 1 2 3 4 S2 S1 E1

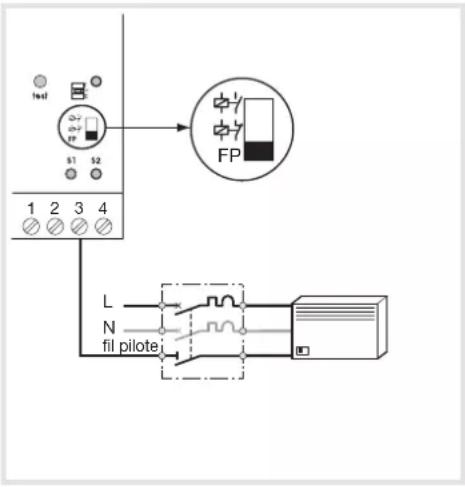

Sortie paramétrée en fil pilote

test FP 1 2 3 4 L N fil pilote

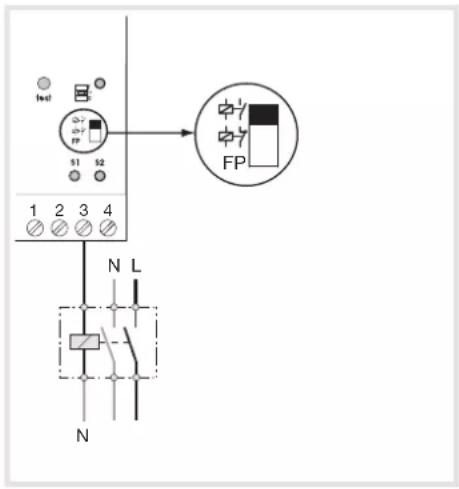

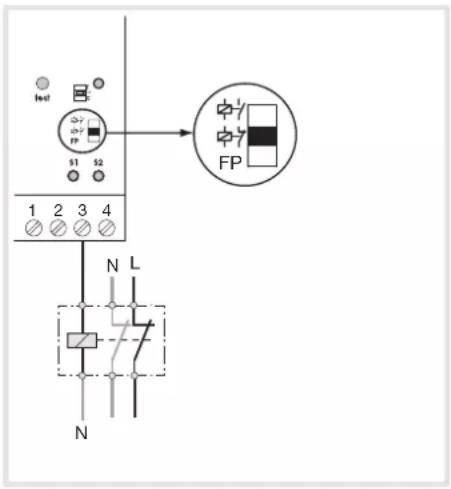

Sortie paramétrée en contacteur à ouverture Sortie paramétrée en contacteur à fermeture

test 1 2 3 4 N L FP S1 S2

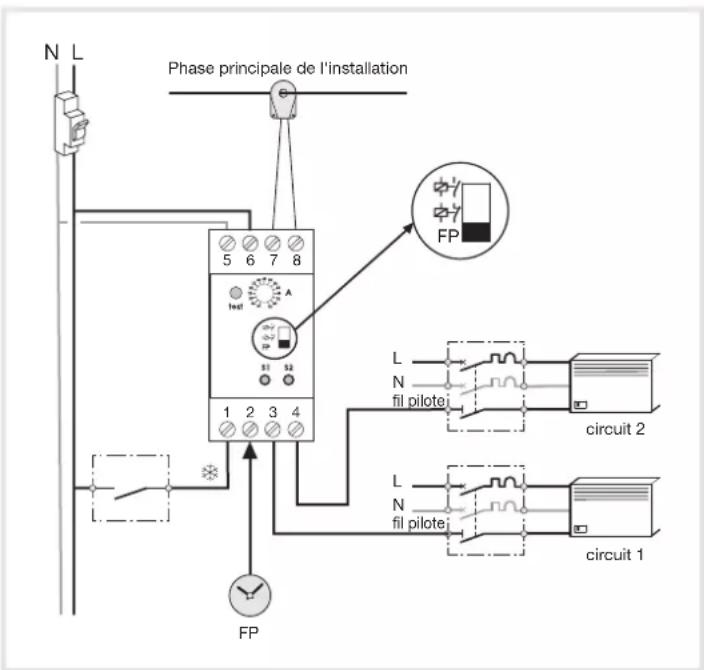

Exemple : commande de deux circuits par fil pilote

N L Phase principale de l'installation 5 6 7 8 FP 1 2 3 4 10 11 12 L N fil pilotei circuit 2 L N fil pilotei circuit 1 FP

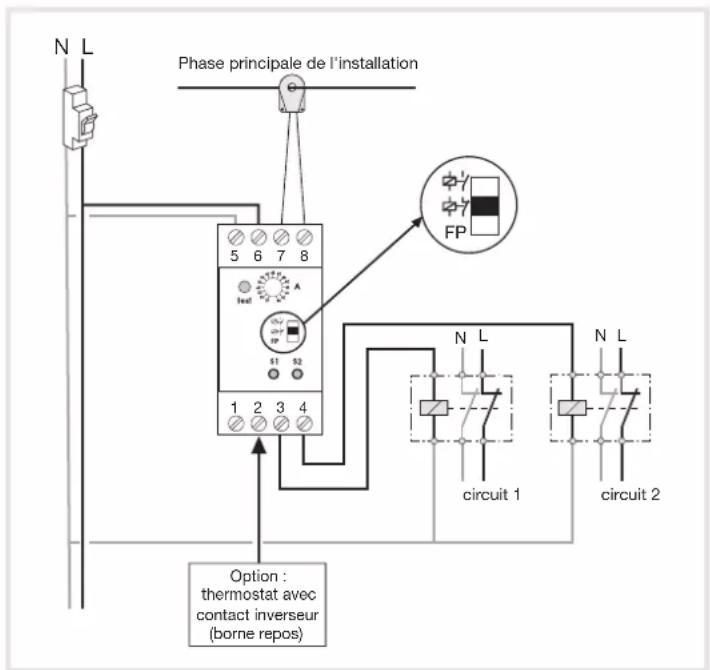

Exemple : commande de deux circuits par contacteur à ouverture

N L Phase principale de l'installation 5 6 7 8 FP 1 2 3 4 s1 s2 N L circuit 1 N L circuit 2 Option : thermostat avec contact inverseur (borne repos)
