TS315 - Haut-parleur ALTO - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Haut-parleur actif
Puissance de sortie	800 Watts
Réponse en fréquence	20 Hz - 20 kHz
Dimensions	34.5 x 30.5 x 60 cm
Poids	14.5 kg
Connectivité	Entrées XLR, TRS, RCA
Utilisation recommandée	Concerts, événements, installations fixes
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser avec une alimentation appropriée, éviter l'humidité
Accessoires inclus	Câble d'alimentation, guide de démarrage rapide
Garantie	2 ans

FOIRE AUX QUESTIONS - TS315 ALTO

Comment connecter mon ALTO TS315 à un appareil Bluetooth ?

Assurez-vous que le haut-parleur est allumé. Activez le Bluetooth sur votre appareil et recherchez les appareils disponibles. Sélectionnez 'ALTO TS315' dans la liste pour établir la connexion.

Que faire si le son est faible sur mon ALTO TS315 ?

Vérifiez le niveau de volume sur le haut-parleur ainsi que sur l'appareil source. Assurez-vous également que le mode 'Mute' n'est pas activé.

Comment régler les aigus et les basses sur mon ALTO TS315 ?

Utilisez les contrôles d'égalisation situés sur le panneau arrière du haut-parleur pour ajuster les niveaux des aigus et des basses selon vos préférences.

Mon ALTO TS315 ne s'allume pas, que faire ?

Vérifiez que le haut-parleur est correctement branché à une prise électrique. Testez une autre prise ou vérifiez le câble d'alimentation pour des dommages éventuels.

Comment résoudre les problèmes de distorsion sonore ?

Assurez-vous que le niveau de volume n'est pas trop élevé. Vérifiez également que l'appareil source n'est pas en mode 'overdrive' et essayez de réduire les réglages des basses.

Puis-je utiliser plusieurs ALTO TS315 ensemble ?

Oui, vous pouvez connecter plusieurs ALTO TS315 en utilisant un mixeur ou en les reliant en chaîne via les sorties de ligne.

Comment effectuer une mise à jour du firmware pour mon ALTO TS315 ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre haut-parleur.

Le haut-parleur fait des bruits étranges, que faire ?

Vérifiez les connexions de câbles pour vous assurer qu'ils sont bien en place. Si le problème persiste, essayez de réinitialiser le haut-parleur ou contactez le support technique.

MODE D'EMPLOI TS315 ALTO

Guide d’utilisation (Français) Présentation Merci d’avoir fait l’acquisition du haut-parleur de la série TS3. Chez Alto Professional, la performance et la fiabilité sont aussi importantes pour nous qu’ils le sont pour vous. C’est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit.

Contenu de la boîte Haut-parleur de la série TS3 Câble d’alimentation Guide d’utilisation Consignes de sécurité et informations concernant la garantie

Assistance Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l’enregistrement du produit, veuillez visitez le site altoprofessional.com. Pour de plus amples informations, visitez altoprofessional.com/support.16

Consignes de sécurité importantes Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l’utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d’entretien et d’inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus. Caution : Afin de réduire le risque de décharge électrique, veuillez ne pas brancher le haut- parleur de la série TS3 à une prise secteur lorsque la grille est retirée.

• Toujours installer des haut-parleurs conformément aux codes de l’électricité et du bâtiment en vigueur.

• Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les spécifications du support ou du pied pour faire en sorte qu’il peut supporter le poids du haut-parleur. Observer toutes les consignes de sécurité spécifiées par le fabricant.

• Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.

• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau. Déployer entièrement les pieds des supports de style trépied et vérifier qu’ils ne présentent pas un risque de trébuchement.

• Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de l’équipement avec des pièces usées, endommagées ou manquantes.

• Faire preuve de prudence lorsqu’utilisé à l’extérieur dans des conditions venteuses. Il peut être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du support afin d’améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pourraient prendre dans le vent et renverser le système.

• À moins d’être certain de pouvoir gérer le poids du haut-parleur, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.

• Toujours s’assurer que les câbles sont tenus éloignés des artistes, de l’équipe de production et du public afin qu’ils ne puissent trébucher sur le câble et faire tomber le haut-parleur de son support.

Niveau sonore L’exposition aux niveaux extrêmement élevés de bruit peut causer une perte d’audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d’exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au- dessus de ces limites peut avoir comme conséquence une perte d’audition. Lors de l’utilisation d’équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction. Heures par jour NPA (dB) Exemple 8 90 Petite salle de spectacle 6 92 Train 4 95 Rame de métro 3 97 Moniteurs de table à niveaux élevés 2 100 Concert de musique classique 1,5 102 Riveteuse 1 105 Usine de fabrication 0,5 110 Aéroport moins de 0,25 115 Concert rock17

Démarrage Commande volume La gamme d'enceintes TS3 prend en charge des sources à niveau ligne et à niveau microphone. Avant de relier votre source audio, réglez le bouton Volume au minimum (complètement à gauche).

Source audio à niveau ligne Lors de l’utilisation d’une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line.

Si la DEL Signal Limit s’allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l’enceinte TS3. Dans la plupart des cas, vous n’aurez pas à régler le volume au-delà de 0 dB.

Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l’indicateur limiteur de crête ne s’allume pas (comme expliqué ci-dessus).

Source audio à niveau microphone Important : Lors de l’utilisation d’un instrument avec préamplificateur actif, traitez l'instrument comme une source audio à niveau ligne (comme expliqué ci-dessus). Lors de l’utilisation d’une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic. Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume. Lorsque vous augmentez le réglage du bouton Volume, surveillez l’indicateur limiteur de crête. Si la DEL Signal Limit s’allume, n'augmentez plus le réglage du bouton Volume, car cela pourrait endommager l’enceinte TS3.18

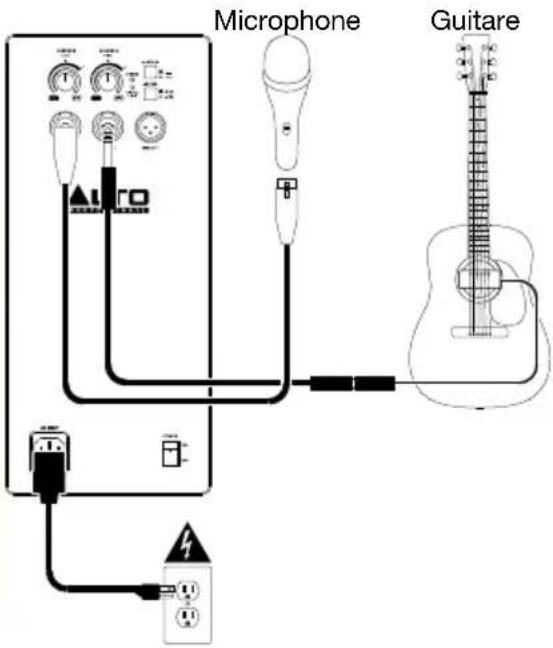

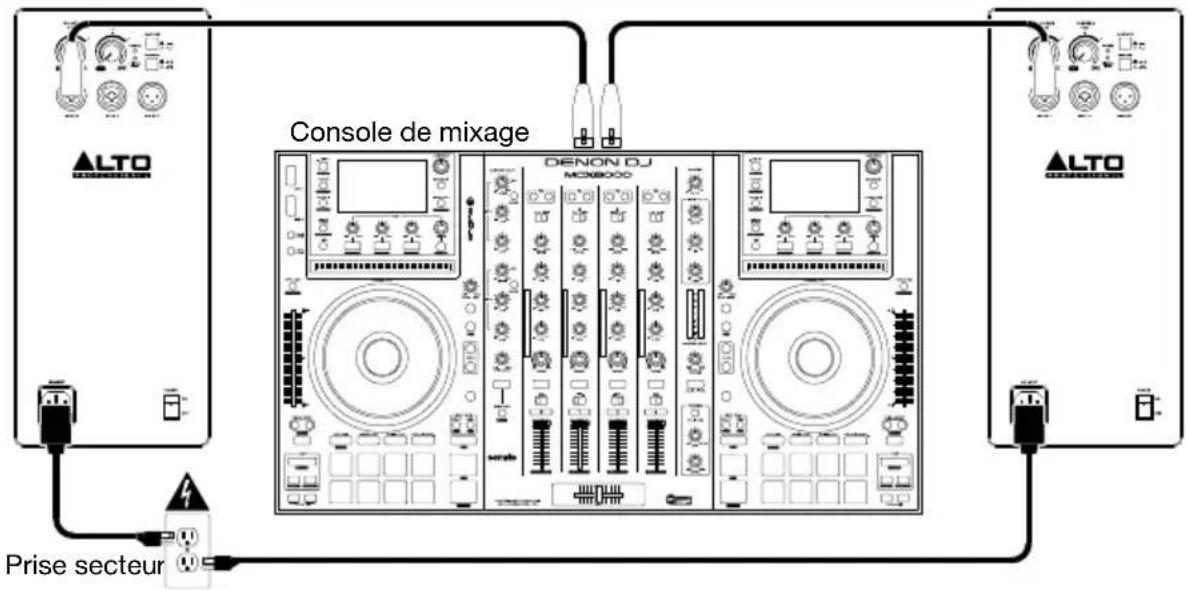

Exemples Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément. Remarque : Ces exemples montrent les panneaux arrière des enceintes TS310, TS312 et TS315, cependant chacun des quatre modèles de la série TS3 dispose de la même entrée et sortie. Exemple A : Une enceinte Branchez un microphone électrodynamique à l’entrée 1 à l’aide d’un câble XLR ou TRS 6,35 mm. Branchez une guitare avec micro actif à l’entrée 2 à l’aide d’un câble TS ou TRS 6,35 mm. Pour l’entrée 2, veillez à ce que le bouton Volume ne soit pas réglé au-delà 0 dB. Remarque : Lors de l’utilisation d’un haut-parleur de la série TS3 avec une guitare, nous vous recommandons d’en utiliser une avec micros actifs plutôt qu’avec micros passifs. Si vous utilisez une guitare avec micros passifs, branchez-la à un préampli externe ou à une boîte d’entrée directe (DI), et branchez la sortie à niveau ligne au haut-parleur. Aussi, pour le haut-parleur de la série TS3, nous vous recommandons d’utiliser des micros électrodynamiques plutôt que des microphones à condensateur. Si vous utilisez un microphone qui nécessite une alimentation fantôme de +48V, nous vous recommandons de le brancher à une alimentation fantôme externe avant de le brancher au haut-parleur. Exemple B : Deux enceintes Branchez les sorties principales de votre console de mixage aux entrées des enceintes TS3. Veuillez vous assurer que les sélecteurs d’entrée des enceintes soient réglés sur ligne (Line). Veillez à ne pas régler les boutons Volume au-delà de 0 dB. Conseil : Pour transmettre le même mix aux deux haut-parleurs de la série TS3, raccorder les canaux de votre console de mixage, contrôleur, etc., aux entrées 1 et 2 d’un des haut-parleurs, puis raccorder la sortie Mix de cet haut-parleur à l’entrée 1 de l’autre haut-parleur. Les deux haut-parleurs de la série TS3 émettront alors des mix combinés en mono identiques. Console de mixage Prise secteu

Exemple C : Deux enceintes + deux enceintes d’extension Branchez les sorties principales de votre console de mixage aux entrées des enceintes TS3. Veuillez vous assurer que les sélecteurs d’entrée des enceintes soient réglés sur ligne (Line). Branchez les sorties Mix Out de vos enceintes TS3 aux entrées de vos enceintes d’extension.

Enceinte d’extension Enceinte d’extension20

Caractéristiques Panneau arrière

1. Entrée d’alimentation CA : Utilisez le câble d’alimentation

inclus pour brancher cette entrée à une prise secteur. Veuillez vous assurer que l’interrupteur d’alimentation soit réglé sur « Off » lorsque vous branchez/débranchez le câble d’alimentation.

2. Fusible : Si le fusible de l’appareil est endommagé,

soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l’entrée d’alimentation de l’appareil). L’utilisation d’un fusible de calibre inapproprié pourrait endommager l’appareil et/ou le fusible. Remarque : Sur le modèle TS308, le fusible se trouve à côté de l’interrupteur d’alimentation plutôt que de l’entrée d’alimentation CA.

3. Interrupteur d’alimentation : Utilisez cet interrupteur

pour mettre l’enceinte sous et hors tension. Assurez-vous que le bouton du volume soit au minimum (sens horaire) avant de mettre l’enceinte sous tension.

4. Témoin d’alimentation DEL : Ce témoin s’allume lorsque

l’enceinte est sous tension.

5. Volume : Ce bouton permet d’ajuster le volume de

l’enceinte. Lors de l’utilisation d’une source audio comme une console de mixage, un lecteur CD/MP3 ou un préamplificateur, utilisez la bande indicatrice du niveau externe Line. Dans la plupart des cas, vous n’aurez pas à régler le volume au-delà de 0 dB. Si le signal audio de votre source est exceptionnellement faible, vous pouvez augmenter le réglage du bouton Volume au-delà de 0 dB, en veillant à ce que l’indicateur limiteur de crête ne s’allume pas (comme expliqué ci-dessus). Lors de l’utilisation d’une source audio comme un microphone ou un instrument, utilisez la bande indicatrice du niveau interne Mic. Puisque le niveau microphone et instrument est généralement inférieur au niveau ligne, vous pouvez utiliser la pleine rotation du bouton Volume. Veuillez consulter la section Démarrage > Commande volume pour plus d’information.

6. Entrée : Utilisez un câble XLR ou 6,35 mm (non inclus) standard pour brancher une source audio à

7. Sortie : Utilisez un câble XLR standard (non inclus) pour relier cette sortie à l’entrée d’une autre

enceinte (p. ex., une autre enceinte TS3).

8. Témoin d’écrêtement DEL : Cette DEL devient verte lorsqu’un signal audio est envoyé au caisson

d’extrêmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez le volume de la source audio.

9. Contour : Enfoncer ce commutateur permet d’accentuer les basses et hautes fréquences de +3 dB.

Relâcher ce commutateur permet d’obtenir un son plus plat pour les prestations ou afin d’optimiser la puissance de sortie.

10. Interrupteur de mise à la terre : Enfoncez cette touche pour réduire le ronflement ou les bruits parasitaires.
