MODE D'EMPLOI WH18DBDL2 HiKOKI
English 000WH18DBDL2metabo.indb24000WH18DBDL2metabo.indb24 2020/11/0610:24:392020/11/0610:24:39INFORMATIONS IMPORTANTES DE SÉCURITÉ Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifi és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifi quement recommandée par metabo HPT .
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fi l).
1) Sécurité de l’aire de travail
a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière infl ammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enfl ammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifi er la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifi ées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.
Français 000WH18DBDL2metabo.indb25000WH18DBDL2metabo.indb25 2020/11/0610:24:392020/11/0610:24:39Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'infl uence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.
4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifi er l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'aff ecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations diff érentes de celles pour lesquelles il a été conçu est dangereuse.
5) Utilisation et entretien de la batterie
a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant.
Français 000WH18DBDL2metabo.indb26000WH18DBDL2metabo.indb26 2020/11/0610:24:392020/11/0610:24:395. Lors d’un travail en position élevée, évacuer tout le monde de l’aire de travail et ne pas oublier qu’on travaille en hauteur.
6. NE JAMAIS toucher les parties mobiles.
NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.
7. NE JAMAIS utiliser l’outil sans que tous les
dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.
8. Utiliser l’outil correct
Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.
9. NE JAMAIS utiliser un outil motorisé pour des
applications autres que celles spécifi ées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifi ées dans le mode d’emploi.
10. Manipuler l’outil correctement
Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.
11. Maintenir toutes les vis, tous les boulons et les
couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifi er leurs conditions périodiquement.
12. Ne pas utiliser les outils motorisés si le
revêtement de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.
13. Les lames et les accessoires doivent être
fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fi xés et serrés fermement.
14. NE JAMAIS utiliser un outil défectueux ou qui
fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service metabo HPT autorisé. Un chargeur inadéquat pour le type de batterie peut entraîner un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques uniquement avec les batteries spécifi ées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. c) Lorsque la batterie est inutilisée, la garder à l’écart d’objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie. d) En cas d’utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.
a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. –AVERTISSEMENT– Pour réduire tout risque de blessure, l’utilisateur doit lire le mode d’emploi.
1. Tenir l’outil électrique par les surfaces isolées
permettant de l’agripper pour eff ectuer une opération où coupel’attache peut entrer en contact avec des fi ls électriques masqués. Le contact de l’attache avec un fi l sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et communiquer une décharge électrique à l'opérateur.
2. TOUJOURS porter des protecteurs d’oreille lors
de l’utilisation de l’outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.
3. NE JAMAIS approcher les mains ni aucune autre
partie du corps de la mèche ou du mandrin pendant le travail. Tenir la marteau à choc uniquement par sa poignée.
4. La marteau à choc sans fi l, bien avoir conscience
qu’elle est constamment prête à fonctionner.
Français 000WH18DBDL2metabo.indb27000WH18DBDL2metabo.indb27 2020/11/0610:24:392020/11/0610:24:3915. Manipuler l’outil motorisé avec précaution. Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.
16. Ne pas essuyer les parties en plastique avec du
solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fi ssurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiff on doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.
17. TOUJOURS porter des lunettes des protections
conformes aux exigences des dernières révisions du standard ANSI Z87.1.
18. Défi nitions pour les symboles utilisés sur cet outil
......... courant continu no .......... vitesse sans charge ---/min .... rotations ou mouvements de va-et-vient par minute
AVERTISSEMENT Une utilisation incorrecte ou sans sécurité du marteau à choc sans fi l risque d'entraîner la mort ou des blessures graves. Pour éviter ces risques, observer les consignes de sécurité élémentaires suivantes :
1. NE JAMAIS utiliser ce manche de tournevis pour une
application autre que celles décrites dans le manuel.
2. NE JAMAIS mettre les mains ni aucune autre partie
du corps près du foret ni du mandrin pendant le fonctionnement. Tenir le marteau à choc uniquement par son manche.
3. Lors d'un travail en hauteur, toujours s'assurer qu'il
n'y a personne dessous avant de commencer.
4. TOUJOURS porter des protections pour les yeux et
les oreilles pendant le travail.
5. TOUJOURS insérer le foret à fond. Un foret lâche
serait dangereux car il pourrait se détacher pendant le travail.
6. TOUJOURS utiliser un foret correspondant à la taille
7. TOUJOURS disposer la vis que l'on veut enfoncer et
le marteau à choc en ligne droite. Avec ce marteau à choc, le fait de travailler à angle par rapport à la vis risque d'endommager la tête de la vis et ne permettra pas d'obtenir le couple de serrage spécifi é.
BATTERIE AVERTISSEMENT Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.
LIRE TOUT CE MODE D'EMPLOI
1. Ce manuel renferme des consignes de sécurité et
d’utilisation importantes pour le chargeur de batterie modèle UC18YSL3 / UC18YFSL.
2. Avant d’utiliser le chargeur de batterie, lire toutes les
étiquettes d’instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.
3. Pour réduire tout risque de blessure, ne recharger que
les modèles de batteries rechargeables metabo HPT de série BSL18 et de modèle BSL36A18. Les autres modèles de batterie pourraient exploser et provoquer des blessures ou des dommages.
4. L’utilisation d’un accessoire non recommandé ou non
vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.
5. Pour réduire tout risque de dommage de la fi che et du
cordon électrique, débrancher le cordon du chargeur en tirant sur la fi che.
6. Vérifi er que le cordon est placé de façon que
personne ne puisse marcher dessus, se prendre les pieds dedans, ni l’endommager ou le soumettre à des contraintes.
7. Ne pas utiliser de cordon de rallonge si cela n’est
pas absolument nécessaire. L’utilisation d’un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l’on doit utiliser un cordon de rallonge, s’assurer que: a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fi che du chargeur ; b. Le cordon de rallonge est correctement raccordé et en bon état électrique ; c. Le calibre du fi l doit être au moins suffi sant pour l’intensité nominale CA (ampères) du chargeur de batterie spécifi ées dans le tableau ci-dessous.
Intensité nominale d’entrée CA (ampères)* Calibre du cordon Egal ou supérieur à mais non inférieur à Longueur de cordon en pieds (mètres) 25 (7,5) 50 (15) 100 (30) 150 (45)
- Si l’intensité nominale d’entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple: 1250 watts = 10 ampères 125 volts
8. Ne pas utiliser le chargeur si son cordon ou sa fi che
sont endommagés - Le remplacer immédiatement.
9. Ne pas utiliser le chargeur s’il a reçu un coup, s’il
est tombé ou endommagé de toute autre manière. L’apporter à un réparateur qualifi é.
10. Ne pas démonter le chargeur ni le produit qui reçoit
la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifi é. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
11. Pour réduire tout risque de décharge électrique,
débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffi t pas de sortir la batterie.
Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d’utiliser le chargeur de batterie modèle UC18YSL3 / UC18YFSL., bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel. PRECAUTION
PROVOQUER DES BLESSURES. Pour éviter tout risque de blessure, observer les consignes suivantes: AVERTISSEMENT Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:
1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est
endommagée ou complètement usée. La batterie risque d’exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d’objets dans les ouïes d’aération
du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
5. NE JAMAIS eff ectuer la recharge à l’extérieur.
Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS eff ectuer la recharge si la
température est inférieure à 14°F (-10°C) ou supérieure à 104°F (40°C).
7. NE JAMAIS raccorder deux chargeurs de batterie
8. NE JAMAIS insérer de corps étrangers dans l’orifi ce
de la batterie ou du chargeur de batterie.
9. NE JAMAIS utiliser de transformateur-élévateur pour
10. NE JAMAIS utiliser l’alimentation CC pour charger.
11. NE JAMAIS ranger la batterie ou le chargeur de
batterie dans un endroit où la température peut atteindre ou dépasser 104°F (40°C), comme à l’intérieur d’une boîte métallique ou d’une voiture.
12. NE JAMAIS exposer la batterie ou le chargeur de
batterie à la pluie ou l’humidité.
13. TOUJOURS alimenter le chargeur sur une prise
secteur domestique standard (120 volts). L’utilisation du chargeur à une autre tension peut entraîner une surchauff e et endommager le chargeur.
14. TOUJOURS attendre au moins 15 minutes entre deux
recharges pour éviter toute surchauff e du chargeur.
15. TOUJOURS débrancher le cordon d’alimentation de
la prise secteur lorsqu’on ne se sert pas du chargeur.
Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.
1. Lorsque la charge restante de la batterie diminue , le
moteur s'arrête. Dans ce cas de fi gure, chargez immédiatement la batterie.
2. En cas de surcharge de l'outil, actionnez le
commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauff e due à un travail trop intensif,
l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respectez scrupuleusement les précautions suivantes :
1. Assurez-vous que les copeaux et la poussière ne
s’accumulent pas sur la batterie.
Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.
Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie.
Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).
2. Ne percez pas la batterie à l’aide d’un objet pointu tel
qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.
3. N’utilisez pas une batterie dont l’extérieur est déformé
ou laisse penser qu’elle est défectueuse.
4. N’insérez pas la batterie à l’envers (pôles inversés).
5. Ne raccordez pas directement la batterie à une prise
électrique ou à un allume-cigare.
6. N’utilisez pas la batterie à d’autres fi ns que celle
7. En cas d’échec du chargement d’une batterie, même
après un certain délai, arrêtez immédiatement le rechargement.
8. N’exposez pas la batterie à des températures ou à
une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenez à la batterie à l’écart de toute fl amme en
cas de détection d’une fuite ou d’une mauvaise odeur.
10. Ne pas utiliser à proximité d’une source puissante
d’électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur,
de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus.
12. Ne plongez jamais la batterie dans de l’eau ou tout
autre liquide, et ne laissez aucun liquide s’infi ltrer à l’intérieur de la batterie. L’entrée de liquides conducteurs, tel que de l’eau, peut causer des dommages pouvant entraîner un incendie ou une explosion. Rangez votre batterie dans un endroit frais et sec, à l’écart d’objets combustibles et infl ammables. Les atmosphères corrosives doivent être évitées. PRECAUTION
1. En cas de projection dans les yeux de liquide ayant
fuit de la batterie, ne vous frottez pas les yeux, rincez- les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.
2. En cas de projection de liquide ayant fuit de la
batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise odeur,
de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant.
Français 000WH18DBDL2metabo.indb30000WH18DBDL2metabo.indb30 2020/11/0610:24:402020/11/0610:24:40AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.
Ne pas mettre d’objet conducteur d’électricité, tels que clous, fi l d’acier, de cuivre ou autre fi l dans la mallette de rangement.
Soit ranger le bloc de pile avec l’outil électrique ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifi ces de ventilation soient dissimulés afi n d’éviter les courts-circuits. (Voir la Fig. 3)
À PROPOS DU TRANSPORT DE LA
BATTERIE LITHIUM-ION Lors du transport d’une batterie lithium-ion, veuillez observer les précautions suivantes. AVERTISSEMENT Informez la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport.
Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classifi cation de transport des produits dangereux et nécessitent l'application de procédures spéciales.
Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.

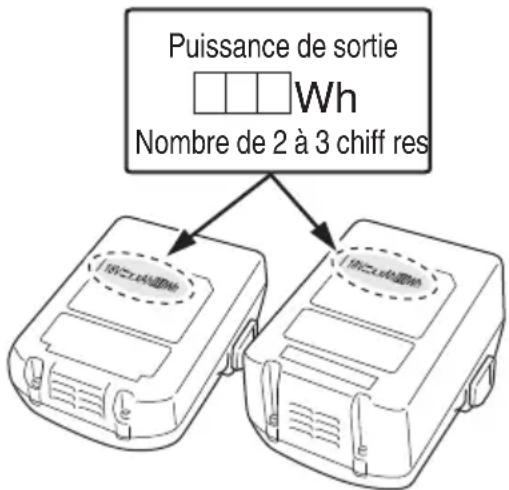

Puissance de sortie Nombre de 2 à 3 chiff res Fig. 1
CHARGEUR UC18YSL3) Lorsqu’un problème inattendu survient, les données sur un dispositif USB connecté à ce produit risque d’être endommagées ou perdues. Toujours veiller à sauvegarder toutes les données contenues dans le dispositif USB avant de l’utiliser avec ce produit. Gardez à l’esprit que notre société décline toute responsabilité relative pour toute donnée enregistrée sur un dispositif USB qui est corrompue ou perdue, ni pour tout dommage susceptible de se produire sur un périphérique raccordé.
D’ÉTANCHÉITÉ À L’EAU
Ce produit est conforme aux indices de classe de protection IP56 (résistance à la poussière et étanchéité à l’eau) pour les appareils électriques tel que stipulé par les réglementations IEC internationales. (Seule l’unité principale est conforme aux indices de classe de protection IP56 lorsqu’équipée d’une batterie.) [Descriptions des codes IP] IP56 Indice de protection pour la pénétration de l’eau Pas d’eff ets indésirables pour l’appareil en cas de puissants jets d’eau pulvérisés dans toutes les directions (étanche à l’eau). (100 litres d’eau par minute pulvérisés pendant environ trois minutes depuis une distance d’environ trois mètres au moyen d’une buse de pulvérisation de 12,5 mm de diamètre.) Indice de protection pour les assauts externes par des corps solides La poussière susceptible de provoquer des eff ets indésirables sur l’appareil ne doit pas être en mesure de pénétrer (résistance à la poussière). (L’appareil sera laissé hors tension dans une chambre d’essais dans laquelle des particules de talc d’un diamètre inférieur à 75 μm fl ottent dans l’air au moyen d’une pompe d’agitation à un débit de 2 kg par mètre cube pendant huit heures.) L’appareil a été conçu pour supporter les eff ets de la poussière et de l’eau, mais il n’est pas garanti qu’il ne subira pas de dysfonctionnement. Ne pas utiliser ou laisser l’appareil dans les endroits où il est soumis à des quantités excessives de poussière ou dans des endroits où il est immergé dans l’eau ou exposé à la pluie.
Français 000WH18DBDL2metabo.indb32000WH18DBDL2metabo.indb32 2020/11/0610:24:402020/11/0610:24:40DESCRIPTION FONCTIONNELLE REMARQUE Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diff érents de ceux de l’outil motorisé utilisé.

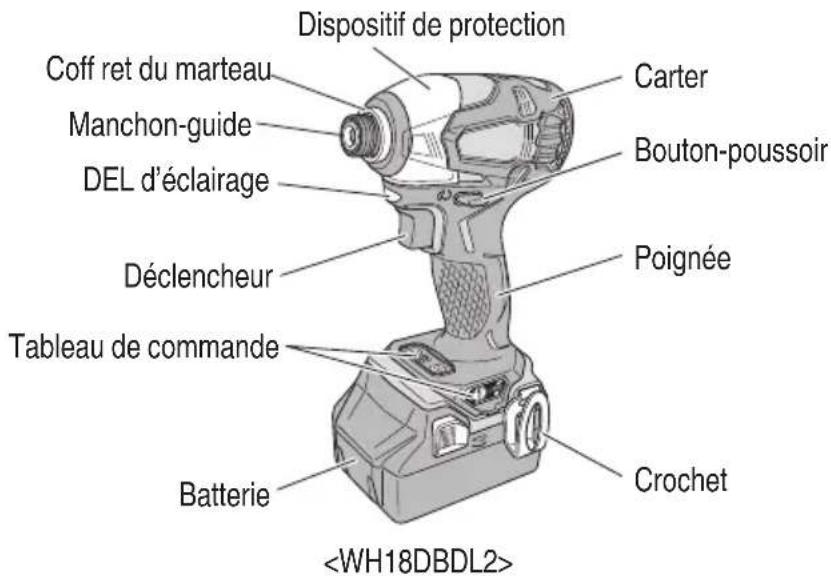

1. Marteau à choc sans fi l (WH18DBDL2)
Manchon-guide Coff ret du marteau Carter Bouton-poussoir Déclencheur Tableau de commande Dispositif de protection Batterie Crochet Poignée DEL d’éclairage <WH18DBDL2> Fig. 2

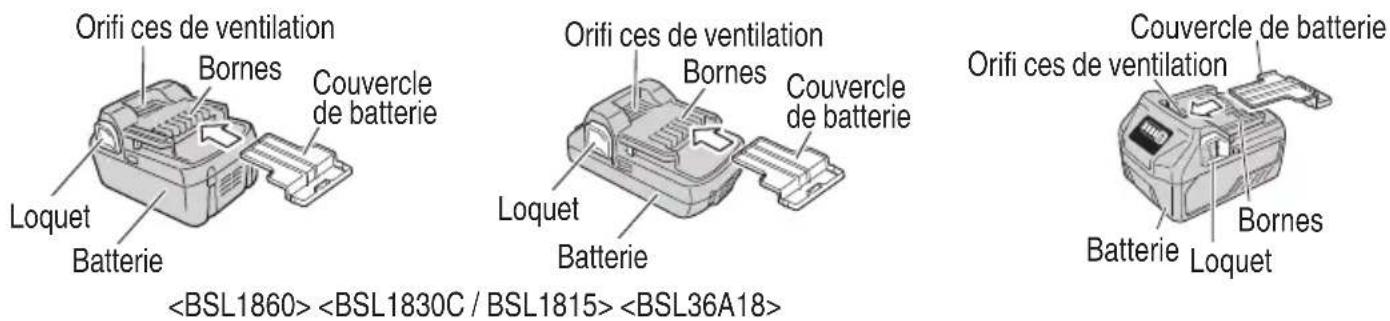

Batterie Loquet Orifi ces de ventilation Bornes Couvercle de batterie Batterie Loquet Orifi ces de ventilation Bornes Couvercle de batterie Batterie Orifi ces de ventilation Bornes Couvercle de batterie Loquet

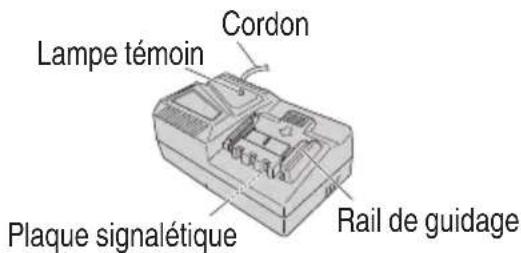

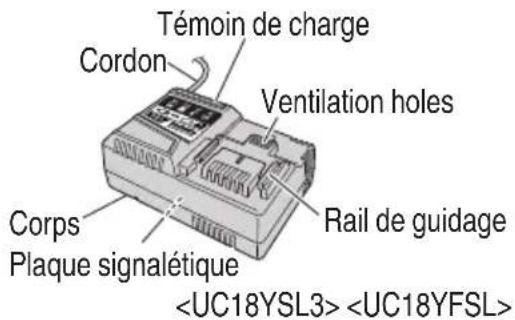

3. Chargeur de batterie
1. Marteau à choc sans fi l
Modèle WH18DBDL2 Vitessa à vide Mode puissant 0–2900 /min Mode normal Mode doux 0–900 /min Mode de vis autoforantes 0–2 900 /min Capacité Petite vis 5/32" (M4)–3/8" (M10) Boulon ordinaire 3/16" (M5)–23/32" (M18) Boulon hautement extensible 3/16" (M5)–9/16" (M14) Vis autoforante φ3,5–φ6 Couple de serrage Maximum 1 832 in-lbs {207 N∙m 2112 kgf∙cm} Le serrage est un boulon hautement extensible 9/16" (M14), complètement chargé à une température de 68°F (20°C). Temps de serrage: 3 sec. Taille de queue de foret Hexagonale, 1/4" (6,35 mm) Batterie Modèle BSL1860 (6,0 Ah) BSL36A18 (18 V, 5,0 Ah) BSL1815 (1,5 Ah)/ BSL1830C (3,0 Ah) Type Batterie au Li-ion Tension CC 18 V (BSL36A18: CC 36 V / 18 V) Poids 3,5 lbs. (1,6 kg) 2,9 lbs. (1,3 kg)
2. Chargeur de batterie
Modèle UC18YSL3 UC18YFSL Source d’alimentation d’entrée Monophasée: CA 120 V 60 Hz Durée de recharge (à une température de 68°F (20°C)) BSL1830C : Environ 30 min BSL36A18 : Environ 32 min BSL1860 : Environ 38 min BSL1815 : Environ 22 min BSL1830C : Environ 45 min Tension de charge CC 14,4–18 V Courant de charge CC 8,0 A CC 3,5 A Poids 1,3 lbs. (0,6 kg) 1,1 lbs. (0,5 kg) REMARQUE: La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation.
Brancher le cordon d’alimentation du chargeur dans une prise murale. Une fois que le cordon d’alimentation est branché, le témoin de charge clignote en rouge. (À intervalles de 1 seconde) <UC18YFSL> Brancher le cordon d’alimentation du chargeur dans une prise murale. Une fois que le cordon d’alimentation est branché, la lampe témoin clignote en rouge. (À intervalles de 1 seconde) AVERTISSEMENT Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiate ment.

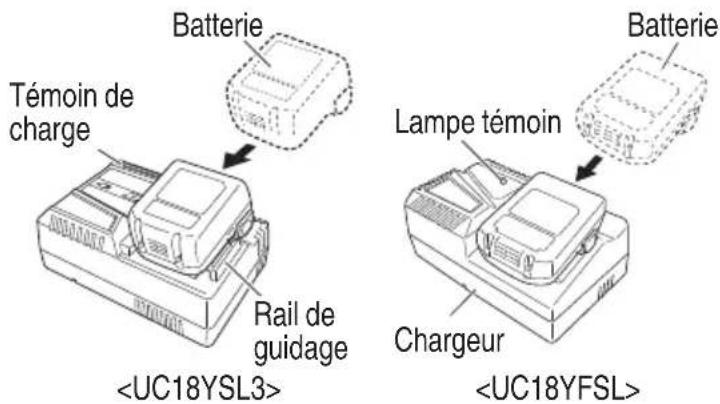

2. Insérer la batterie dans le chargeur de batterie.
Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 6. <UC18YSL3> Batterie Rail de guidage Témoin de charge <UC18YFSL> Chargeur Batterie Lampe témoin Fig. 6
<UC18YSL3> Lorsque vous insérez une batterie dans le chargeur, le témoin de charge clignote en bleu. Lorsque la batterie est complètement chargée, le témoin de charge s’allume en vert. (Voir Tableau 2-a)
Indication du témoin de charge Les indications du témoin de charge sont expliquées dans le Tableau 2-a, en fonction de l’état du chargeur de batterie ou de la batterie. UTILISATIONS
Enfoncement et extraction de vis mécaniques, vis de bois, vis de taraudage, etc.
1. Retrait de la batterie
Maintenir fermement la poignée et pousser le taquet de la batterie pour l’enlever (voir Fig. 5). PRECAUTION Ne jamais court-circuiter la batterie.
2. Mise en place de la batterie
Insérer la batterie tout en respectant la polarité (voir Fig. 5). Poignée Insérer Tirer Loquet Batterie Pousser Fig. 5
REMARQUE: Avant de brancher le chargeur dans la prise, vérifi er les points suivants.
La tension de la source d’alimentation est indiquée sur la plaque signalétique.
Le cordon n’est pas endommagé. AVERTISSEMENT Ne pas eff ectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Si la recharge est eff ectuée à une tension supérieure à la tension indiquée sur la plaque signalétique, le chargeur sera brûlé.
Français 000WH18DBDL2metabo.indb35000WH18DBDL2metabo.indb35 2020/11/0610:24:412020/11/0610:24:41<UC18YFSL> Quand la batterie est insérée dans le chargeur de batterie, la charge débute et la lampe témoin s’allume en rouge. (Voir le Tableau 2-b) REMARQUE Si la lampe témoin ne s’allume pas ou clignote rouge, retirez la fi che de la prise et vérifi ez si la batterie est correctement montée. Quand la batterie est rechargée à fond, la lampe témoin clignote lentement en rouge. (A intervalles d’une seconde) (Voir le Tableau 2-b)
Indication de la lampe témoin Les indications de la lampe témoin sont expliquées dans le Tableau 2-b, selon la condition du chargeur ou de la batterie rechargeable. Tableau 2-a Indications du témoin de charge Témoin de charge (ROUGE / BLEU / VERT / VIOLET) Avant la charge Clignote (ROUGE) S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Branché à la source d'alimentation Pendant la charge Clignote (BLEU) S’allume pendant 0,5 seconde. Ne s’allume pas pendant 1 seconde. (Éteint pendant 1 seconde) Capacité de la batterie à moins de 50% Clignote (BLEU) S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) Capacité de la batterie à moins de 80% S’allume (BLEU) S’allume sans interruption Capacité de la batterie à plus de 80% Charge terminée S’allume (VERT) S’allume sans interruption (Signal sonore continu : environ 6 secondes) Veille de surchauff e Clignote (ROUGE) S’allume pendant 0,3 seconde. Ne s’allume pas pendant 0,3 seconde. (Éteint pendant 0,3 seconde) Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide). Charge impossible Scintille (VIOLET) S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde) (Signal sonore intermittent : environ 2 secondes) Anomalie de la batterie ou du chargeur
Français 000WH18DBDL2metabo.indb36000WH18DBDL2metabo.indb36 2020/11/0610:24:412020/11/0610:24:41(1) Au sujet de la température de la batterie rechargeable Les températures des batteries rechargeables sont indiquées dans le Tableau 3. Laisser refroidir les batteries qui ont chauff é avant de les recharger. Tableau 3 Batteries rechargeables Températures de recharge de la batterie BSL1860, BSL36A18,
32°F–122°F ( 0°C–50°C) (2) Durée de recharge (A 68°F (20°C)) Tableau 4 Temps de recharge (UC18YSL3) Chargeur Batterie UC18YSL3 BSL1860 Env. 38 min BSL36A18 Env. 32 min BSL1830C Env. 30 min Tableau 5 Temps de recharge (UC18YFSL) Chargeur Batterie UC18YFSL BSL1815 Env. 22 min BSL1830C Env. 45 min REMARQUE Le temps de recharge peut varier en fonction de la température ambiante.
4. Débrancher le chargeur de batterie de la prise.
PRECAUTION Ne pas débrancher la fi che de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la fi che de la prise, bien tenir la fi che proprement dite.
5. Retirer la batterie du chargeur de batterie.
Sortir la batterie du chargeur tout en la soutenant de la main. REMARQUE Bien sortir la batterie du chargeur de batterie après usage, et la conserver. Tableau 2-b Explications de la lampe témoin Lampe témoin (rouge) Avant la recharge Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Pendant la recharge S’allume S’allume sans interruption Recharge terminée Clignote S’allume pendant 0,5 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Veille en surchauff e Clignote S’allume pendant 1 seconde. Ne s’allume pas pendant 0,5 seconde. (Eteint pendant 0,5 seconde) Batterie en surchauff e. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Recharge impossible Clignote S’allume pendant 0,1 seconde. Ne s’allume pas pendant 0,1 seconde. (Eteint pendant 0,1 seconde) Anomalie de la batterie ou du chargeur

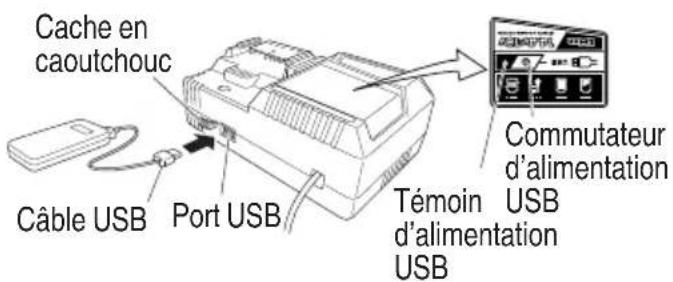

Avant l’utilisation, vérifi ez que le câble USB ne soit pas défectueux ni endommagé. L’utilisation d’un câble USB défectueux ou endommagé peut provoquer des émissions de fumée ou un départ d’incendie.
Lorsque le produit n’est pas utilisé, couvrir le port USB avec le cache en caoutchouc. L’accumulation de poussière, etc. dans le port USB peut provoquer des émissions de fumée ou un départ d’incendie. REMARQUE ○ Le temps requis pour la charge sera plus longue lorsque l’on charge un périphérique USB et la batterie en même temps. ○ Parfois, il peut y avoir une pause pendant la charge de l’USB. ○ Lorsqu’un périphérique USB n’est pas en cours de chargement, mettez le commutateur USB sur arrêt et retirez le périphérique USB du chargeur. Le non-respect de cette consigne peut non seulement réduire la durée de vie de la batterie d’un périphérique USB, mais aussi peut engendrer des accidents inattendus. (1) Sélectionnez une méthode de charge Selon la méthode de charge sélectionnée, soit la batterie est insérée dans le chargeur, ou le câble d’alimentation est branché dans une prise électrique. ○ Chargement d’un périphérique USB à l’aide d’une batterie (Fig. 7-a) ○ Charger un dispositif USB à partir d’une prise électrique (Fig. 7-b) ○ Charger un dispositif USB et une batterie à partir d’une prise électrique (Fig. 7-c) abc Fig. 7 En ce qui concerne le courant de décharge d’une batterie neuve Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois. Comment prolonger la durée de vie des batteries (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. (2) Eviter d’eff ectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. PRECAUTION
Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 minutes avant de passer à la recharge suivante.
Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe pilote du chargeur UC18YFSL clignote en s’allumant pendant 1 seconde, puis en s’éteignant pendant 0,5 seconde ou le voyant de charge du chargeur UC18YSL3 clignote en s’allumant pendant 0,3 seconde, puis en s’éteignant pendant 0,3 seconde. Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge.
Lorsque le témoin de charge clignote (à intervalles de 0,2 seconde), vérifi er et retirer les corps étrangers dans l’orifi ce d’installation de la batterie du chargeur. S’il n’y a pas de corps étrangers, il s’agit probablement d’une anomalie de la batterie ou du chargeur. Les porter au service après-vente agréé.

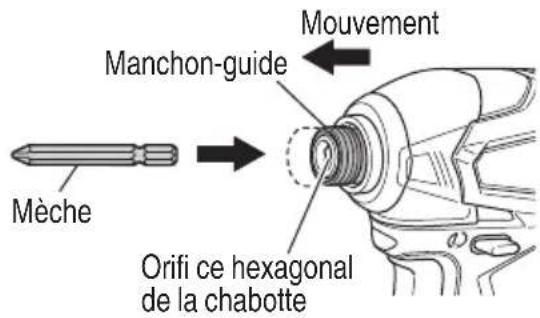

1. Mise en place de la mèche
Pour installer la mèche, toujours se reporter aux démarches suivantes. (Fig. 9) Mèche Orifi ce hexagonal de la chabotte Mouvement Manchon-guide Fig. 9 (1) Pousser le manchon-guide vers l’avant. (2) Insérer la mèche dans l’orifi ce hexagonel de la chabotte. (3) Relâcher le manchon-guide et le replacer à sa position originale. PRECAUTION Si le manchon-guide n’est pas replacé à sa position originale, la mèche n’est pas installée correctement.
2. Retrait de la mèche
Procéder dans le sens inverse de l’installation de la mèche.
3. Vérifi ez si la batterie a été correctement installée.

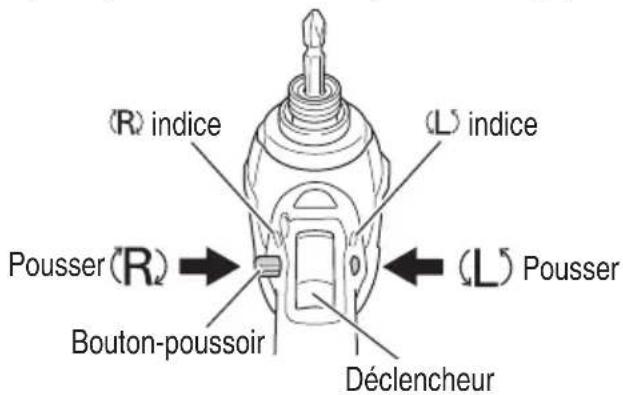

4. Vérifi ez le sens de rotation
La mèche tourne dans le sens horaire (vu de l’arrière) quand on appuie sur le côté R du bouton-poussoir. En appuyant sur le côté L du bouton-poussoir, la mèche tourne dans le sens anti-horaire. (Voir Fig. 10). (Les repères et sont marqués sur le corps). Bouton-poussoir Pousser Pousser indice indice Déclencheur Fig. 10 PRECAUTION Il n’est pas possible de commuter le bouton- poussoir pendant que l’outil électrique fonctionne. Pour commuter le bouton-poussoir, arrêter l’outil électrique, puis régler le bouton- poussoir. (2) Mettez le commutateur d’alimentation USB sur marche (Fig. 8) Lorsque vous mettez le commutateur d’alimentation USB sur marche, le témoin d’alimentation USB s’allumera. Commutateur d’alimentation USB Témoin d’alimentation USB Cache en caoutchouc Port USB Câble USB Fig.8 (3) Connectez le câble USB. (Fig. 8) Tirez sur le cache en caoutchouc et branchez fermement un câble USB disponible dans le commerce (compatible avec le dispositif à recharger) dans le port USB.
Lorsque le câble d’alimentation n’est pas branché dans une prise électrique, et que la batterie se décharge, l’énergie de sortie s’arrêtera et le témoin d’alimentation USB s’éteindra.
Lorsque le témoin d’alimentation USB s’éteint, changez la batterie ou branchez le câble d’alimentation dans une prise électrique. (4) Lorsque la charge est terminée
Le témoin d’alimentation USB ne s’éteindra pas lorsque le périphérique USB a été complètement chargé. Pour vérifi er l’état de la charge, vérifi ez le périphérique USB.
Mettez le commutateur d’alimentation USB sur arrêt et débranchez le câble d’alimentation de la prise électrique. (Fig. 8)
Retirez la batterie du chargeur et placez le cache en caoutchouc sur le port USB.
Vérifi er l’aire de travail pour s’assurer qu’il n’y a ni débris ni désordre. Evacuer toutes les personnes non nécessaires au travail. S’assurer que l’éclairage et la ventilation sont satisfaisants.
Quand on tire sur la gâchette de l’interrupteur, l’outil tourne. Quand on relâche la gâchette, l’outil s’arrête.
La vitesse de rotation peut être contrôlée en faisant varier la force avec laquelle on appuie sur la gâchette. Quand on appuie légèrement sur la gâchette, la vitesse est lente, et elle augmente quand on appuie plus fort.
Lorsque le déclencheur est libéré, le frein arrête immédiatement l’outil. REMARQUE Un bruit de vibration se produit quand le moteur est sur le point de tourner ; il ne s'agit que d'un bruit, et non d'une anomalie.
6. Utilisation du crochet
Le crochet sert à suspendre l’outil électrique à votre ceinture pendant le travail. PRECAUTION
Lorsque vous employez le crochet, accrochez fermement l’outil pour en éviter toute chute accidentelle. En cas de chute de l’outil électrique, un accident pourrait survenir.
Lorsque vous choisissez de porter l'outil accroché à votre ceinture, assurez-vous de détacher la mèche et la poignée latérale. Le non-respect de cette consigne peut entraîner des blessures inattendues.

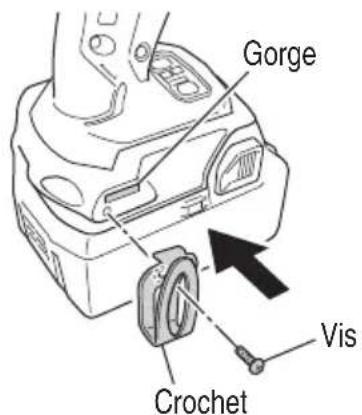

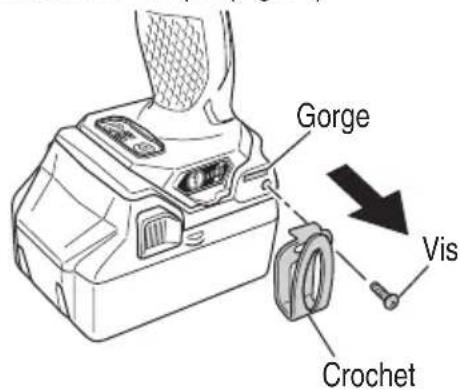

Installez fermement le crochet. Une mauvaise installation pourrait provoquer des blessures pendant l’utilisation. (1) Dépose du crochet. Enlevez les vis qui maintiennent le crochet, à l’aide d’un tournevis Philips. (Fig. 11) Crochet Vis Gorge Fig. 11 (2) Remplacer le crochet et serrer les vis. Installez le crochet à fond dans la gorge de l’outil électrique et serrez les vis pour le maintenir fermement. (Fig. 12) Vis Crochet Gorge Fig. 12

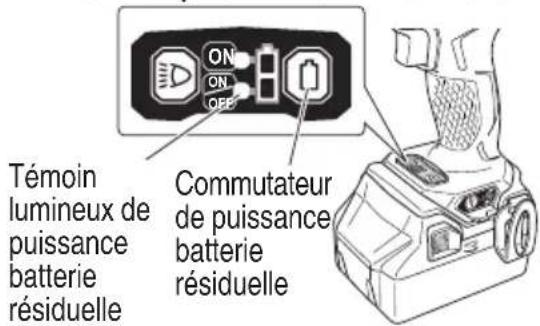

7. À propos du témoin lumineux de puissance batterie
résiduelle Lorsque le commutateur de puissance batterie résiduelle est enfoncé, le témoin rouge s’allume et l’alimentation restante de la batterie peut être vérifi ée. (Fig. 13) Lorsque le commutateur de puissance batterie résiduelle est relâché, le témoin change d’indication du mode DEL d’éclairage. Le Tableau 6 indique le statut du témoin rouge et l’alimentation restante de la batterie.
OFF Témoin lumineux de puissance batterie résiduelle Commutateur de puissance batterie résiduelle Tableau de commande Fig. 13 Tableau 6 Etat de la lampe Puissance résiduelle de la batterie La puissance résiduelle de la batterie est suffi sante. La puissance résiduelle de la batterie est à la moitié. La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus vite possible. Le témoin lumineux de puissance batterie résiduelle peut s’allumer diff éremment selon la température ambiante et les caractéristiques de la batterie. Utilisez donc ce tableau comme référence.

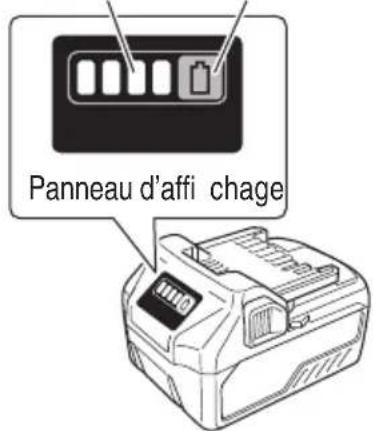

Français 000WH18DBDL2metabo.indb40000WH18DBDL2metabo.indb40 2020/11/0610:24:422020/11/0610:24:428. Témoin de batterie résiduelle Vous pouvez vérifi er la capacité résiduelle de la batterie en appuyant sur le commutateur d’indicateur de batterie résiduelle pour allumer le témoin de l’indicateur. (Fig. 14, Tableau 7) L’indicateur s’éteindra environ 3 secondes après avoir appuyé sur le commutateur de l’indicateur de batterie résiduelle. Il est préférable d’utiliser l’indicateur de batterie résiduelle en tant que guide étant donné qu’il existe de légères diff érentes, par exemple en fonction de la température ambiante et de l’état de la batterie. De plus, l’indicateur de batterie résiduelle peut être diff érent de ceux équipés sur un outil ou un chargeur. Tableau 7 Etat de la lampe Puissance résiduelle de la batterie S’allume ; La puissance résiduelle de la batterie est de plus de 75%. S’allume ; La puissance résiduelle de la batterie se situe entre 50 et 75%. S’allume ; La puissance résiduelle de la batterie se situe entre 25 et 50%. S’allume ; La puissance résiduelle de la batterie est de moins de 25%. Clignote ; La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus rapidement possible. Clignote ; Sortie suspendue en raison d’une température élevée. Retirez la batterie de l’outil et laissez-la refroidir complètement. Clignote ; Sortie interrompue en raison d’une défaillance ou un dysfonctionnement. Le problème ne provient peut-être pas de la batterie ; veuillez contacter votre revendeur. Le témoin lumineux de puissance batterie résiduelle peut s’allumer diff éremment selon la température ambiante et les caractéristiques de la batterie. Utilisez donc ce tableau comme référence. Panneau d’affi chage Témoin indicateur de batterie résiduelle Commutateur de puissance batterie résiduelle Fig. 14 REMARQUE Ne pas faire subir de choc violent au panneau d’affi chage ou l’endommager. Cela peut provoquer des défaillances.

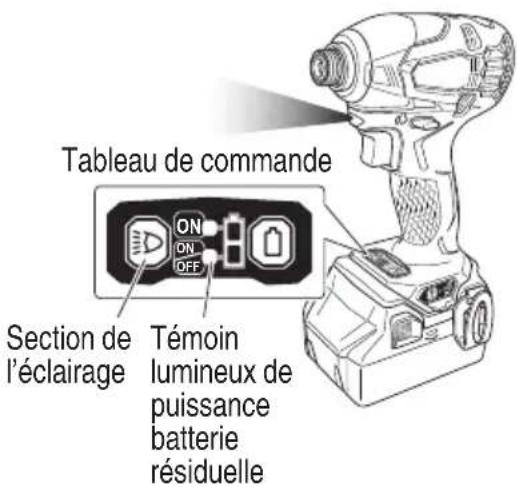

9. Comment utiliser la DEL d’éclairage
En appuyant sur le sélecteur d’éclairage sur le tableau de commande, le mode DEL d’éclairage change comme sur le Tableau 8. Il est indiqué par le voyant vert. (Fig. 15) Pour éviter la consommation de la batterie, éteindre fréquemment la DEL d’éclairage.
OFF Section de l’éclairage Témoin lumineux de puissance batterie résiduelle Tableau de commande Fig. 15
panneau État Toujours activé (s’éteint au bout de 2 minutes) Seul l’éclairage est activé Toujours désactivé PRECAUTION
N’exposez pas vos yeux directement à la lampe en la regardant. Une exposition continue de vos yeux à la lampe pourrait les blesser.
Essuyer toute poussière ou saleté située sur la lentille du témoin DEL avec un chiff on doux, en faisant attention de ne pas rayer la lentille. Des rayures sur la lentille du témoin DEL peuvent entraîner une baisse de la luminosité. REMARQUE Pour éviter la consommation de la batterie si l’on oublie d’éteindre la DEL d’éclairage, la lumière s’éteint automatiquement au bout de 2 minutes environ.

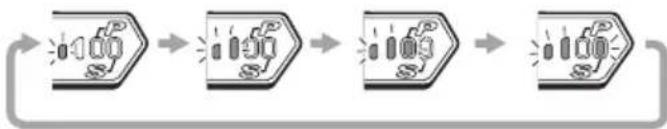

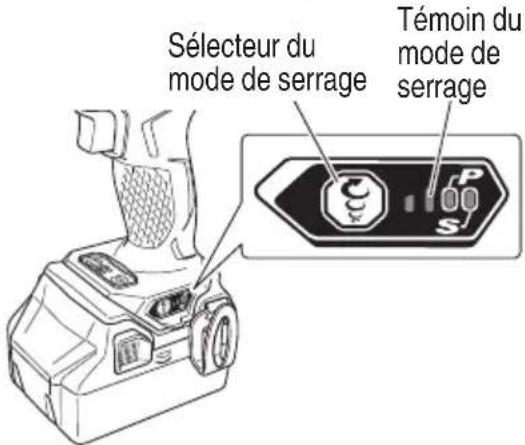

10. Fonction du sélecteur de mode de serrage (Fig. 16)
Ne pas soumettre le tableau de commande à des chocs ou des dommages.
Sélectionner le mode de serrage pendant que la gâchette est relâchée. Autrement, un dysfonctionnement est possible. Sélecteur du mode de serrage Témoin du mode de serrage Fig. 16 (1) Sélecteur du mode de serrage En utilisant le sélecteur du mode de serrage sur le côté du corps de l’outil, le couple de serrage peut être ajusté selon le type de tâche. Le mode de serrage bascule entre 4 modes diff érents chaque fois que le sélecteur de mode de serrage est enfoncé. Le mode normal permet de serrer en douceur et délicatement les vis. Dans des circonstances normales, utiliser le mode Normal. Le mode puissant convient à des tâches diffi ciles nécessitant plus de force, comme le serrage de longues vis. L’utiliser si l’on trouve que le mode Normal manque de puissance. Le mode de vis autoforantes sert au serrage des vis autoforantes Teks. Ce mode réduit le risque de serrage excessif pouvant entraîner la séparation de la tête de vis, la rupture de la vis ou son glissement. REMARQUE
Le mode adéquat dépend de la vis et du matériau à visser. Faire des essais en enfonçant quelques vis et ajuster le mode de réglage en conséquence.
Le sélecteur du mode de serrage ne peut être réglé qu’après avoir installé la batterie dans le marteau à chocs et enclenché la gâchette une fois.
Français 000WH18DBDL2metabo.indb42000WH18DBDL2metabo.indb42 2020/11/0610:24:422020/11/0610:24:42Exemples de réglage de la fonction du sélecteur du mode de serrage Mode doux Mode normal Mode puissant Mode de vis autoforantes Vitesse de rotation 0–900 /min 0–2900 /min Utilisation “Travail délicat” Serrage de vis de petit diamètre (M6 ou similaire), etc. “Travail normal” Serrage de vis courtes, fi xation de plaques de plâtres “Travail diffi cile” Serrage de longues vis, tire-fonds, boulons, etc. Serrage de vis autoforantes
11. Serrage et desserrage des vis
Installer une mèche correspondant à la vis, faire coincider la mèche avec les rainures sur la tête de la vis, puis commencer à serrer. Appuyer sur la visseuse juste assez pour que la mèche tienne dans les rainures. PRECAUTION
Si l’on serre trop longtemps une vis, celle-ci peut se briser.
Si l’on serre une vis à un angle inadéquat, la tête de vis peut être endommagée et de plus, il est impossible de transmettre à la vis la force requise. Dès lors, toujours aligner la visseuse perpendiculairement aux vis.
12. Serrage et desserrage des boulon
Commencer par sélectionner une douille hexagonale qui convient pour le boulon ou l’écrou. Puis, monter la douille sur le piton, et saisir l’écrou à serrer avec la douille hexagonale. Tout en calant l’outil sur le boulon, enfoncer l’interrupteur d’alimentation pour frapper l’écrou pendant plusieurs secondes. Si l’écrou n’est pas serré à fond sur le boulon, le boulon risque de tourner en même temps que l’écrou, empêchant d’obtenir le couple de serrage voulu. Dans ce cas, cesser de percuter l’écrou et tenir la tête du boulon avec une clé avant de recommencer la percussion, ou serrer manuellement le boulon et l’écrou pour les empêcher de glisser. PRECAUTIONS D'UTILISATION
1. Repos de l’appareil après un travail continu
Après un travail de serrage de boulons eff ectué de façon continue, laisser l’outil reposer pendant environ 15 minutes lors du remplacement de la batterie. La température du moteur, de la gâchette, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage. PRECAUTION Ne pas toucher les pièces métalliques, car elles deviennent très chaudes lors d’un travail continu.
2. Précautions d’utilisation du sélecteur de réglage de
vitesse Ce sélecteur comprend un circuit électronique intégré qui fait varier à l’infi ni la vitesse de rotation. Par conséquent, si la gâchette de sélection n’est tirée que légèrement (faible vitesse de rotation) et le moteur est arrêté tout en vissant des vis en continu, les composants du circuit électronique risquent de chauff er et d’être endommagés.
3. Utiliser le couple de serrage adapté à chaque type de
vis Le couple de serage approprié varie en fonction du matériau et de la taille de la vis, ainsi que le matériau dans lequel elle est vissée. Par conséquent, utiliser un temps de serrage approprié. Plus particulièrement, si l’on utilise un long temps de serrage dans le cas de vis de taiff e inférîeure à 5/16" (8 mm), celles-ci peuvent se briser parce que trop longtemps serrées. Dès lors, vérifi er, avant toute chose, le couple et le temps de serrage.
Français 000WH18DBDL2metabo.indb43000WH18DBDL2metabo.indb43 2020/11/0610:24:432020/11/0610:24:434. Travailler à un couple de serrage convenable pour le boulon percuté Le couple de serrage optimal pour écrous et boulons diff ère en fonction de la matière et de la taille des écrous et des boulons. Un couple de serrage frop important pour un petit boulon risque de déformer ou de fendre lee boulon. Le couple augment proportionnellement au temps de fonctionnement. Utiliser le réglage d’échelle et le temps de fonctionnement appropriés pour le boulon.
5. Maintien de l’outil
Maintenir fermement l’outil des deux mains. Dans ce cas, caler l’outil sur la vis ou le boulon. Il n’est pas nécessaire de pousser l’outil très fort. Maintenir l’outil en exerçant une force suffi sante pour neutraliser la force de frappe.
6. Vérifi er le couple de serrage
Les facteurs suivants contributent à une réduction du couple de serrage. Ainsi, vérifi er le couple de serrage réel désiré en serrage quelques boulons avec une clé dynamométrique à main avant d’eff ecteur le travail. Facteurs infl uençant le couple de serrage. (1) Tension Si la marge de décharge est atteine, la tension décroît et le couple e serrage diminue. (2) Temps de fonctionnement Le couple de serrage augmente quand le temps de fonctionnement augmente. Toutefois, le couple de serrage n’augmente pas au-dessus d’une certaine valeur, ceci même si l’appareil fonctionne pendant longtemps. (3) Diamètre de boulon Le couple de serrage diff ère selon le diamètre du boulon. En règle générale, un boulon de diamètre plus large nécessite un couple de serrage plus important. (4) Conditions de serrage Le couple de serrage diff ère selon le rapport de couple, la classifi cation et la longueur des boulons et ceci même si des boulons ayant des fi letages de dimensions identiques sont utilisés. Le couple diff ère aussi en fonction de l’état du métal à la surface à travers lequel les boulons doivent être serrés. Quand le boulon et l’écrou tournent ensemble, le couple est réduit de façon importante. (5) Le couple de serrage varie selon l’état de charge de la batterie.
Français 000WH18DBDL2metabo.indb44000WH18DBDL2metabo.indb44 2020/11/0610:24:432020/11/0610:24:43ENTRETIEN ET INSPECTION PRECAUTION Sortir la batterie avant toute opération d’inspection ou d’entretien.
1. Vérifi er l’état de la mèche.
Les mèches doivent être vérifi ées régulièrement. Si elles sont usées ou cassées, elles risquent de glisser ou de réduire le rendement du moteur et de le brûler. Remplacer les mèches usées par des neuves. PRECAUTION Si l’on utilise une mèche dont la pointe est usée ou cassée, elle sera dangereuse car elle risque de glisser. La remplacer par une neuve.
Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifi er qu’elles sont serrées à fond. PRECAUTION L'utilisation de l'outil électrique avec des vis desserrées serait extrêmement dangereuse.
3. Entretien du moteur
Le bobinage de l’ensemble moteur est le “cœur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.
4. Vérifi er s’il y a de la poussière
Enlever la poussière avec un chiff on doux ou un chiff on humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.
5. Mise au rebut d’une batterie usée
AVERTISSEMENT Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d’exploser si elle est incinérée. L’appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifi er auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.
Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants. REMARQUE Stockage des batteries au lithium-ion Assurez-vous que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérez la batterie en fi n de vie et procurez-vous en une neuve.
7. Entretien et réparation
Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être eff ectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE. PRECAUTION Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. Avis important sur les batteries pour outils électriques sans fi l metabo HPT Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi é, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes).
Afi n d'éviter un démarrage intempestif, placer l'interrupteur à la position d'arrêt (OFF) et débrancher la fi che de la source d'alimentation avant d'eff ectuer un quelconque ajustement.
Toute réparation électrique ou mécanique doit être eff ectuée par un technicien qualifi é. Contacter un centre de service autorisé de metabo HPT . Problème Origine possible Solution possible L'outil ne fonctionne pas Aucune énergie dans la batterie Charger la batterie. La gâchette était enfoncée pendant l’insertion de la batterie. La fonction de sécurité a été activée. Si la gâchette est relâchée une fois, puis enclenchée, l’outil démarrera. L'outil s'est arrêté soudainement L'outil était en surcharge Éliminer le problème provoquant la surcharge. La batterie a surchauff é. Laisser la batterie refroidir. La gâchette était enfoncée pendant 5 minutes ou plus. Il ne s’agit pas d’un dysfonctionnement. Le moteur électrique a été automatiquement arrêté pour empêcher une défaillance de l'outil. Mèches - ne peuvent pas être fi xées - tombent La forme de la partie de fi xation ne correspond pas Utiliser un foret avec une tige hexagonale dont les cotes sur plat sont de 6,35 mm. Si un foret de type L est utilisé, le remplacer par un foret de type S. Le commutateur ne peut pas être tiré Le bouton de sélection avant/arrière est positionné à mi-hauteur Appuyer sur le bouton fermement jusqu'à la position correspondant au sens de rotation souhaité. Un bruit aigu inhabituel est émis lors du déclenchement de la gâchette. La gâchette n’est enclenchée que légèrement. Il ne s’agit pas d’un dysfonctionnement. Cela ne se produira pas si la gâchette est enclenchée complètement. La tête de vis glisse ou se décroche. Le numéro de mèche ne correspond pas à la taille de la vis Installer une mèche adaptée. La mèche est usée La remplacer par une nouvelle. <UC18YFSL> La lampe témoin clignote rapidement en rouge, et le chargement de la batterie ne démarre pas. <UC18YSL3> Le témoin de charge clignote rapidement en violet et la charge de la batterie ne débute pas. La batterie n’est pas insérée à fond. Insérer fermement la batterie. Un corps étranger se trouve sur la borne de la batterie ou là où la batterie est fi xée. Retirer le corps étranger.
Français 000WH18DBDL2metabo.indb46000WH18DBDL2metabo.indb46 2020/11/0610:24:432020/11/0610:24:43Problème Origine possible Solution possible <UC18YFSL> La lampe témoin clignote en rouge et le chargement de la batterie ne démarre pas. <UC18YSL3> Le témoin de charge clignote en rouge et la charge de la batterie ne débute pas. La batterie n’est pas insérée à fond. Insérer fermement la batterie. La batterie a surchauff é. Si la batterie est laissée en place et si la température diminue, la charge débutera automatiquement, mais ceci peut réduire la durée de vie de la batterie. Il est recommandé de laisser refroidir la batterie dans un endroit bien aéré éloigné des rayons directs du soleil avant de la charger. Le temps de fonctionnement de la batterie est court alors même que la batterie est complètement chargée. La durée de vie de la batterie est terminée. Remplacer la batterie par une neuve. La charge de la batterie prend du temps. La température de la batterie, du chargeur ou de l’environnement alentour est très basse. Charger la batterie à l’intérieur ou dans un autre environnement plus chaud. Les bouches d’aération du chargeur sont bloquées provoquant la surchauff e de ses éléments internes. Éviter de bloquer les bouches d’aération. Le ventilateur de refroidissement ne fonctionne pas. Communiquer avec un centre de service metabo HPT autorisé pour solliciter une réparation. <UC18YSL3 uniquement> Le témoin d’alimentation USB s’est éteint et le périphérique USB a cessé la charge. La capacité de la batterie est devenue faible. Remplacer la batterie par une batterie ayant assez de capacité restante. Brancher la fi che du cordon d’alimentation du chargeur dans une prise électrique. Le témoin d’alimentation USB ne s’éteint pas alors même que le périphérique USB a fi ni la charge. Le témoin d’alimentation USB s’allume en vert pour indiquer que la charge USB est possible. Il ne s’agit pas d’un dysfonctionnement. Le statut de charge du périphérique USB ou la fi n de la charge est incertain(e). Le témoin d’alimentation USB ne s’éteint pas alors même que la charge est terminée. Inspecter le périphérique USB en charge pour confi rmer son statut de charge. La charge du périphérique USB s’interrompt à mi- chemin. Le chargeur a été branché dans une prise électrique alors même que le périphérique USB était chargé au moyen de la batterie comme source d’alimentation. Il ne s’agit pas d’un dysfonctionnement. Le chargeur interrompt la charge USB pendant environ 5 secondes lorsqu’il fait la diff érence entre les sources d’alimentation. Une batterie a été insérée dans le chargeur alors même que le périphérique USB était chargé au moyen d’une prise secteur comme source d’alimentation.
- Français 000WH18DBDL2metabo.indb47000WH18DBDL2metabo.indb47 2020/11/0610:24:432020/11/0610:24:43Problème Origine possible Solution possible La charge du périphérique USB s’interrompt à mi- chemin lorsque la batterie et le périphérique USB sont chargés simultanément. La batterie est complètement chargée. Il ne s’agit pas d’un dysfonctionnement. Le chargeur interrompt la charge USB pendant environ 5 secondes alors qu’il vérifi e si la charge de la batterie est terminée. La charge du périphérique USB ne débute pas lorsque la batterie et le périphérique USB sont chargés simultanément. La capacité restante de la batterie est très basse. Il ne s’agit pas d’un dysfonctionnement. Lorsque la capacité de la batterie atteint un certain niveau, la charge USB débute automatiquement. ACCESSOIRES AVERTISSEMENT TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires metabo HPT . Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilissl avec cet outil. En cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE Les accessoires sont sujets à changement sans obligation de la part de metabo HPT . ACCESSOIRES STANDARD WH18DBDL2 (2LYCK) Batterie (BSL1860) p. 2
- Chargeur de batterie (UC18YSL3) p. 1
- Coff ret en plastique (N° de code 370700) p. 1
- Couvercle de batterie (N° de code 329897) p. 1
- WH18DBDL2 (2LSCK) Batterie (BSL1830C) p. 2
- Chargeur de batterie (UC18YSL3) p. 1
- Coff ret en plastique (N° de code 370700) p. 1
- Couvercle de batterie (N° de code 329897) p. 1
4. Jeu d’adaptateur de mandrin de foreuse: N° de Code
Utiliser la foreuse en vente. REMARQUE Les spécifi cations sont sujettes à modifi cation sans aucune obligation de la part de metabo HPT .
La poussière résultant d’un ponçage, d’un sciage, d’un meulage, d’un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l’Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:
Plomb des peintres à base de plomb,
Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
