MODE D'EMPLOI WH10DFL2 HiKOKI
INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI AVERTISSEMENT Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.
Lire toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES AVERTIsT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).
1) Sécurité de l’aire de travail
a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM17Français
e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.
4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils de serrage aiguisés et propres. Des outils de serrage bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.
5) Utilisation et entretien de la batterie
a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant. Un chargeur inadéquat pour le type de batterie peut entraîner un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques uniquement avec les batteries spécifiées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM18Français
2. TOUJOURS porter des protecteurs d’oreille lors
de l’utilisation de l’outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.
3. NE JAMAIS approcher les mains ni aucune autre
partie du corps de la mèche ou du mandrin pendant le travail. Tenir la perceuse uniquement par sa poignée.
4. La perceuse-visseuse fonctionannt sans fil, bien
avoir conscience qu’elle est constamment prête à fonctionner.
5. Lors d’un travail en position élevée, évacuer tout
le monde de l’aire de travail et ne pas oublier qu’on travaille en hauteur.
6. NE JAMAIS toucher les parties mobiles.
NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.
7. NE JAMAIS utiliser l’outil sans que tous les
dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.
8. Utiliser l’outil correct
Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.
9. NE JAMAIS utiliser un outil motorisé pour des
applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.
10. Manipuler l’outil correctement
Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.
11. Maintenir toutes les vis, tous les boulons et les
couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.
12. Ne pas utiliser les outils motorisés si le revêtement
de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé. c) Lorsque la batterie est inutilisée, la garder à l’écart d’objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie. d) En cas d’utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.
a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. AVERTISSEMENT La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:
Plomb des peintres à base de plomb,
Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
Arsenic et chrome du bois d'oeuvre traité chimiquement. Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques. REGLES DE SÉCURITÉ SPÉCIFIQUES ET SYMBOLES
1. Tenir l’outil électrique par les surfaces de
préhension lors de la réalisation d’une opération où l’accessoire de serrage risque d’entrer en contact avec des câbles cachés. Le contact d’un accessoire de fixation avec un fil “sous tension” risque de mettre à nu les parties métalliques de l’outil “sous tension” et pourrait électrocuter l’utilisateur. 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM19Français
13. Les lames et les accessoires doivent être
fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.
14. NE JAMAIS utiliser un outil défectueux ou qui
fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.
15. Manipuler l’outil motorisé avec précaution.
Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.
16. Ne pas essuyer les parties en plastique avec du
solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.
17. TOUJOURS porter des lunettes des protections
conformes aux exigences des dernières révisions du standard ANSI Z87.1.
18. Définitions pour les symboles utilisés sur cet outil
.................... courant continu no ................... vitesse sans charge ---/min ............ rotations ou mouvements de va-et- vient par minute
AVERTISSEMENT Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.
LIRE TOUT CE MODE D'EMPLOI
1. Ce manuel renferme des consignes de sécurité et
d’utilisation importantes pour le chargeur de batterie modèle UC10SL2.
2. Avant d’utiliser le chargeur de batterie, lire toutes
les étiquettes d’instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.
3. Pour réduire tout risque de blessure, NE recharger
QUE les batteries rechargeables HITACHI utilisées dans le modèle série BCL10. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.
4. Ne pas exposer le chargeur à la pluie ni à la neige.
5. L’utilisation d’un accessoire non recommandé ou
non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.
6. Pour réduire tout risque de dommage de la fiche
et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fiche.
7. Vérifier que le cordon est placé de façon que
personne ne puisse marcher dessus, se prendre les pieds dedans, ni l’endommager ou le soumettre à des contraintes.
8. Ne pas utiliser de cordon de rallonge si cela n’est
pas absolument nécessaire. L’utilisation d’un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l’on doit utiliser un cordon de rallonge, s’assurer que: a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur ; b. Le cordon de rallonge est correctement raccordé et en bon état électrique ; c. Le calibre du fil doit être au moins suffisant pour l’intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci-dessous. Tableau 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE
DES CHARGEURS DE BATTERIE
Intensité nominale d’entrée CA (ampères)* Calibre du cordon Egal ou mais non Longueur de cordon en pieds (mètres) supérieur à inférieur à 25 (7.5) 50 (15) 100 (30) 150 (45)
*Si l’intensité nominale d’entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple: 1,250 watts 125 volts = 10 ampères
9. Ne pas utiliser le chargeur si son cordon ou sa fiche
sont endommagés - Le remplacer immédiatement.
10. Ne pas utiliser le chargeur s’il a reçu un coup, s’il
est tombé ou endommagé de toute autre manière. L’apporter à un réparateur qualifié.
11. Ne pas démonter le chargeur ni le produit qui reçoit
la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
12. Pour réduire tout risque de décharge électrique,
débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.
Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d’utiliser le chargeur de batterie modèle UC10SL2., bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel. PRECAUTION
PROVOQUER DES BLESSURES. Pour éviter tout risque de blessure, observer les consignes suivantes: AVERTISSEMENT Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:
1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle
est endommagée ou complètement usée. La batterie risque d’exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d’objets dans les ouïes
d’aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
5. NE JAMAIS effectuer la recharge à l’extérieur.
Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS effectuer la recharge si la température
est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C). Le fait de charger la batterie à des températures inférieures à 32°F (0°C) ou supérieures à 104°F (40°C) peut nuire à la qualité du chargement et réduire la durée de vie de la batterie.
7. NE JAMAIS raccorder deux chargeurs de batterie
8. NE JAMAIS insérer de corps étrangers dans
l’orifice de la batterie ou du chargeur de batterie.
9. NE JAMAIS utiliser de transformateur-élévateur
10. NE JAMAIS utiliser de générateur de moteur ni
d’alimentation CC pour la recharge.
11. NE JAMAIS ranger la batterie ni le chargeur de
batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).
12. TOUJOURS alimenter le chargeur sur une prise
secteur domestique standard (120 volts). L’utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.
13. TOUJOURS attendre au moins 15 minutes entre
deux recharges pour éviter toute surchauffe du chargeur.
14. TOUJOURS débrancher le cordon d’alimentation
de la prise secteur lorsqu’on ne se sert pas du chargeur.
Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.
1. Lorsque la charge restante de la batterie diminue ,
le moteur s'arrête. Dans ce cas de figure, chargez immédiatement la batterie.
2. En cas de surcharge de l'outil, actionnez le
commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauffe due à un travail trop intensif,
l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afin d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes : 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM21Français
1. Assurez-vous que les copeaux et la poussière ne
s’accumulent pas sur la batterie.
Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.
Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie.
Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).
2. Ne percez pas la batterie à l’aide d’un objet pointu
tel qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.
3. N’utilisez pas une batterie dont l’extérieur est
déformé ou laisse penser qu’elle est défectueuse.
4. N’insérez pas la batterie à l’envers (pôles inversés).
5. Ne raccordez pas directement la batterie à une
prise électrique ou à un allume-cigare.
6. N’utilisez pas la batterie à d’autres fins que celle
7. En cas d’échec du chargement d’une batterie,
même après un certain délai, arrêtez immédiatement le rechargement.
8. N’exposez pas la batterie à des températures ou à
une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenez à la batterie à l’écart de toute flamme
en cas de détection d’une fuite ou d’une mauvaise odeur.
10. Ne pas utiliser à proximité d’une source puissante
d’électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur,
de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus. PRECAUTION
1. En cas de projection dans les yeux de liquide ayant
fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.
2. En cas de projection de liquide ayant fuit de la
batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise odeur,
de surchauffe, de décoloration, de déformation et/ ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.
Ne pas mettre d’objet conducteur d’électricité, tels que clous, fil d’acier, de cuivre ou autre fil dans la mallette de rangement.
Soit ranger le bloc de pile avec l’outil électrique ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifices de ventilation soient dissimulés afin d’éviter les courts-circuits. (Voir la Fig. 1) 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM22Français
DESCRIPTION FONCTIONNELLE REMARQUE Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.
1. Marteau à choc sans fil (WH10DFL2)

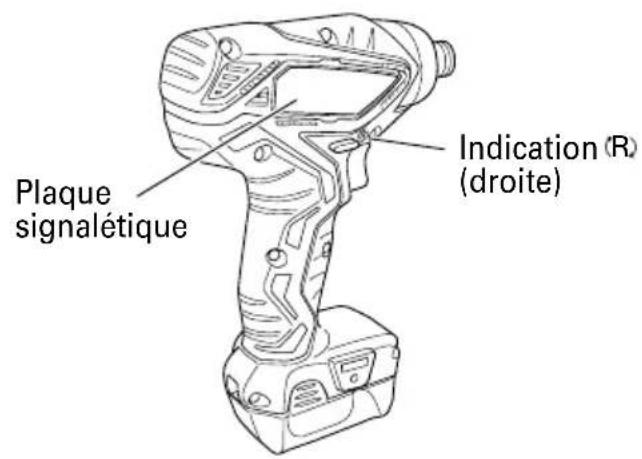

Bouton- poussoir Poignée Carter Déclencheur Batterie Plaque signalétique Indication
Batterie (BCL1015S) Plaque signalétique Couvercle de batterie Bornes Indication

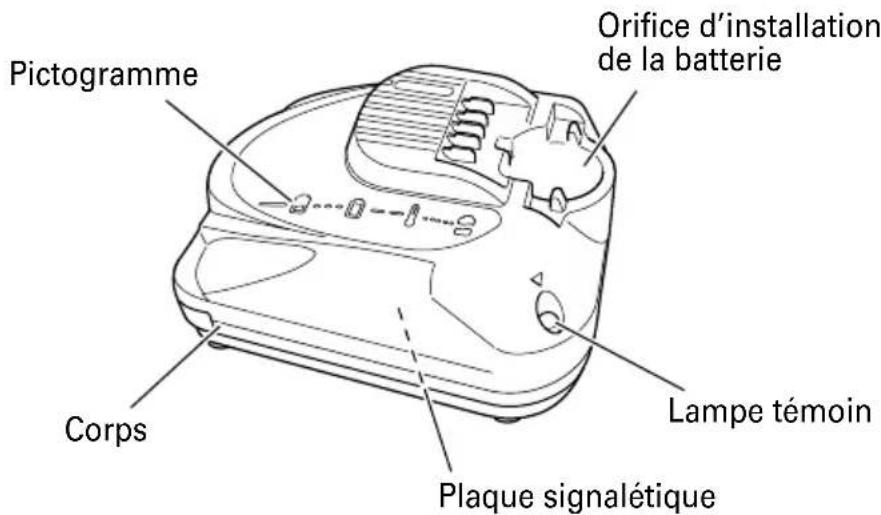

2. Chargeur de batterie (UC10SL2)
Fig. 2 SPECIFICATIONS
1. Marteau à choc sans fil (WH10DFL2)
2. Chargeur de batterie (UC10SL2)
Moteur DC motor Vitesse à vide 0 – 2,700 / min Capacité (boulon ordinaire) M5 – M12 Couple de serrage (Maximum) 955 in-lbs (108 N·m) Taille de la tige du couteau 1/4" (6.35 mm) Hex. Modèle BCL1015S Type Batterie ion-lithium Batterie Tension CC 10.8 V Fréquence de recharge et Environ 600 fois de décharge Poids 2.2 lbs. (1.0 kg) Source d’alimentation d’entrée Monophasée : CA 120 V 60 Hz Durée de recharge Environ 25 min. (À une température de 68°F (20°C)) Tension de charge CC 10.8 V Courant de charge CC 3.0 A Poids 0.8 lbs. (0.35 kg) REMARQUE : La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation. Plaque signalétique Pictogramme Corps Orifice d’installation de la batterie Lampe témoin 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM24Français
UTILISATIONS Serrage et desserrage de vis à métaux, vis en bois et vis auto-taraudeuses.

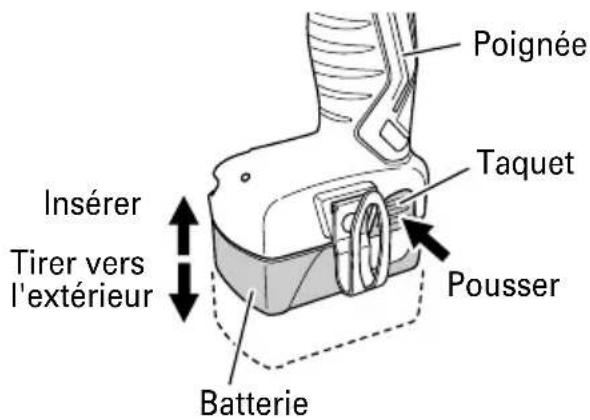

Installation de la batterie Aligner la batterie sur la fente de la poignée de l’outil et la glisser à l’intérieur. Toujours insérer la batterie à fond, jusqu’à ce qu’elle se bloque avec un petit déclic. Sinon, elle risque de tomber accidentellement de l’outil et de blesser l’opérateur ou d’autres personnes alentour (Fig. 3).
Retrait de la batterie Sortir la batterie de la poignée de l’outil tout en appuyant sur le taquet (2 taquets) de la batterie (Fig. 3).
REMARQUE Avant de brancher le chargeur dans la prise, vérifier les points suivants:
La tension de la source d’alimentation est indiquée sur la plaque signalétique.
Le cordon n’est pas endommagé. AVERTISSEMENT Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.
1. Brancher la fiche du chargeur de batterie dans la prise.
Quand la fiche du chargeur de batterie est branchée dans la prise, le voyant de recharge clignote lentement en rouge. (A intervalles d’une seconde)
ASSEMBLAGE ET FONCTIONNEMENT
AVERTISSEMENT Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiatement.
2. Insérer la batterie dans le chargeur de batterie.
Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 4.
Quand la batterie est raccordée au chargeur de batterie, la recharge commence et la lampe témoin s’allume en rouge. (Voir le Tableau 2) REMARQUE Si la lampe témoin ne s'allume pas ou clignote en rouge, débrancher la fiche de la prise et vérifier si la batterie est insérée correctement.
Quand la batterie est rechargée à fond, la lampe témoin clignote lentement en rouge. (A intervalles d’une seconde) (Voir le Tableau 2) REMARQUE Le temps de recharge de la batterie devient plus long si la température est basse ou que la tension d’alimentation est trop faible. Si la lampe témoin ne clignote pas en rouge (à intervalles d’une seconde) (voir le Tableau 2) bien qu’il se soit écoulé plus de quatre heures après le début de la recharge, arrêter la recharge et consulter son SERVICE APRES-VENTE HITACHI AGREE. Fig. 4 Fig. 3 Taquet Poignée Batterie Pousser Tirer vers l'extérieur Insérer Batterie Lampe témoin Pictogramme 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM25Français
Température admissible d’une batterie rechargeable La température admissible des batteries rechargeables est indiquée dans le tableau ci-dessous, et les batteries qui ont chauffé devront être laissées à refroidir pendant quelque temps avant de pouvoir être rechargées. Tableau 3
Durée de recharge Le Tableau 4 montre le temps de recharge nécessaire en fonction du type de batterie. Tableau 4 Temps de recharge (en minutes approx.) à 20°C REMARQUE Le temps de recharge peut varier en fonction de la température ambiante et de la tension d’alimentation.
4. Débrancher le chargeur de batterie de la prise.
PRECAUTION Ne pas débrancher la fiche de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la fiche de la prise, bien tenir la fiche proprement dite.
5. Retirer la batterie du chargeur de batterie.
Sortir la batterie du chargeur tout en la soutenant de la main. Comment prolonger la durée de vie des batteries
Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira.
Eviter d’effectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. PRECAUTION
Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.
Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe pilote du chargeur clignote en s’allumant pendant 1 seconde, puis en s’éteignant pendant 0.5 seconde. Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge. Tension de Capacité de la batterie (Ah) la batterie (V) 1.3 Ah
10.8 BCL1015S 25 min.
Batteries Température à laquelle la rechargeables batterie peut être rechargée BCL1015S 32°F — 122°F (0°C — 50°C) Explications de la lampe témoin S’allume pendant 0.5 seconde. Clignote Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) S’allume S’allume sans interruption S’allume pendant 0.5 seconde. Clignote Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) S’allume pendant 1 seconde. Ne s’allume pas pendant 0.5 seconde. Clignote (Eteint pendant 0.5 seconde) S’allume pendant 0.1 seconde. Clignote Ne s’allume pas pendant 0.1 seconde. (Eteint pendant 0.1 seconde) Tableau 2 Veille en surchauffe Pendant la recharge Recharge terminée Batterie en surchauffe. Chargement impossible (le chargement commencera une fois que la batterie sera froide) Lampe témoin (rouge) Recharge impossible Malfunction in the battery or the charger Avant la recharge Pictogrammemark 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM26Français
Quand la lampe témoin clignote rapidement (à intervalles de 0.2 seconde), vériffier le chargeur et retirer tout objet étranger qui serait tombé dans l’ouverture lors de la mise en place. S’il n’y a rien d’amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé.
Si le chargeur de batterie ne fonctionne pas alors que la batterie est installée correctement, il s’agit probablement d’une anomalie de la batterie ou du chargeur. Les porter au service après-vente agréé.
Vérifier l’aire de travail pour s’assurer qu’il n’y a ni débris ni désordre. Evacuer toutes les personnes non nécessaires au travail. S’assurer que l’éclairage et la ventilation sont satisfaisants. UTILISATION
1. Mise en place de la mèche
Pour installer la mèche, toujours se reporter aux démarches suivantes. (Fig. 5) Fig. 5 (1) Tirer le manchon-guide vers l’avant. (2) Insérer la mèche dans l’orifice hexagonel de la douille. (3) Relâcher le manchon-guide et le replacer à sa position originale. PRECAUTION Si le manchon-guide n’est pas replacé à sa position originale, la mèche n’est pas installée correctement.
2. Retrait de la mèche
Procéder dans le sens inverse de l’installation de la mèche.
3. Vérifiez si la batterie a été correctement installée.
4. Vérifiez la direction de rotation.
La mèche tourne dans le sens horaire (vu de l’arrière) quand on appuie sur côté-R du sélecteur. En appuyant sura le côté-L du sélecteur la mèche tourne dans le sens anti-horaire (Voir Fig. 6). (Les repères
sont marqués sur le corps).
5. Fonctionnement de l'interrupteur
Quand le trigger de l’interrupteur est tiré, l’outil tourne. Quand le trigger est relâché, l’outil s’arrête.
La vitesse de rotation peut être contrôlée en faisant varier la force avec laquelle on appuie sur l’interrupteur. En appuyant légèrement sut l’interrupteur, la vitesse est basse et elle augmente lorsqu’on appuie plus fort.
Lorsque le déclencheur est libéré, le frein arrête immédiatement l’outil. REMARQUE Un bruit de vibration se fait entendre lorsque le moteur est sur le point de tourner ; ce bruit est normal.
6. Serrage et desserrage des vis
Installer une mèche correspondant à la vis, faire coincider la mèche avec les rainures sur la tête de la vis, puis commencer à serrer. Appuyer sur la visseuse juste assez pour que la mèche tienne dans les rainures. PRECAUTION
Si l’on serre trop longtemps une vis, celle-ci peut se briser.
Si l’on serre une vis à un angle inadéquat, la tête de vis peut être endommagée et de plus, il est impossible de transmettre à la vis la force requise. Dès lors, toujours aligner la visseuse perpendiculairement aux vis.
7. Serrage et desserrage des boulon
Commencer par sélectionner une douille hexagonale qui convient pour le boulon ou l’écrou. Puis, monter la douille sur le piton, et saisir l’écrou à serrer avec la douille hexagonale. Tout en tenant la clé dans l’alignement du boulon, appuyer sur l’interrupteur pour percuter l’écrou pendant plusieurs secondes. Mèche Mouvement Manchon-guide Orifice hexagonal de la douille Sélecteur Déclencheur
Si l’écrou n’est pas serré à fond sur le boulon, le boulon risque de tourner en même temps que l’écrou, empêchant d’obtenir le couple de serrage voulu. Dans ce cas, cesser de percuter l’écrou et tenir la tête du boulon avec une clé avant de recommencer la percussion, ou serrer manuellement le boulon et l’écrou pour les empêcher de glisser.
8. Utilisation de l’éclairage
Appuyez sur le déclencheur pour allumer le témoin. Le témoin reste allumé tant que vous appuyez sur le déclencheur. Le témoin s'éteint dès que vous avez relâché le déclencheur (Fig. 7). Fig. 7 PRECAUTION Ne pas regarder directement la lumière au risque de provoquer des blessures oculaires.
9. Utilisation du crochet
Le crochet sert à suspendre l’outil électrique à votre ceinture pendant le travail. Si le crochet n'est pas fixé à l'appareil, veuillez l’attacher en suivant les instructions ci-dessous. PRECAUTION
Lorsque vous employez le crochet, accrochez fermement l’outil pour en éviter toute chute accidentelle. En cas de chute de l’outil électrique, un accident pourrait survenir.
Lorsque vous portez l’outil accroché à votre ceinture, n’installez aucune mèche au bout de l’outil. Si une mèche tranchante, comme une fraise, est installée sur l’outil accroché à votre ceinture, vous pourriez vous blesser.
Installez fermement le crochet. Une mauvaise installation pourrait provoquer des blessures pendant l’utilisation. Remplacer le crochet et serrer les vis. Installez le crochet dans la gorge à droite ou à gauche de l’outil électrique et serrez les vis avec un tournevis Philipps pour le maintenir fermement. (Fig. 8) Fig. 8
PRECAUTIONS D’UTILISATION
1. Repos de l’appareil après un travail continu
Après un travail de serrage de boulons effectué de façon continue, laisser l’outil reposer pendant environ 15 minutes lors du remplacement de la batterie. La température du moteur, de la gâchette, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage. PRECAUTION Ne pas toucher les pièces métalliques, car elles deviennent très chaudes lors d’un travail continu.
2. Précautions d’utilisation du sélecteur de réglage de
vitesse Ce sélecteur comprend un circuit électronique intégré qui fait varier à l’infini la vitesse de rotation. Par conséquent, si la gâchette de sélection n’est tirée que légèrement (faible vitesse de rotation) et le moteur est arrêté tout en vissant des vis en continu, les composants du circuit électronique risquent de chauffer et d’être endommagés.
3. Utiliser le couple de serrage adapté à chaque type
de vis Le couple de serage approprié varie en fonction du matériau et de la taille de la vis, ainsi que le matériau dans lequel elle est vissée. Par conséquent, utiliser un temps de serrage approprié. Plus particulièrement, si l’on utilise un long temps de serrage dans le cas de vis de taiffe inférîeure à 5/16" (8 mm), celles-ci peuvent se briser parce que trop longtemps serrées. Dès lors, vérifier, avant toute chose, le couple et le temps de serrage.
4. Travailler à un couple de serrage convenable pour
le boulon percuté Le couple de serrage optimal pour écrous et boulons diffère en fonction de la matière et de la taille des écrous et des boulons. Un couple de serrage frop important pour un petit boulon risque de déformer ou de fendre lee boulon. Le couple augment proportionnellement au temps de fonctionnement. Utiliser le réglage d’échelle et le temps de fonctionnement appropriés pour le boulon. Déclencheur Témoin Crochet Vis Gorge 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM28Français
5. Vérifier le couple de serrage
Les facteurs suivants contributent à une réduction du couple de serrage. Ainsi, vérifier le couple de serrage réel désiré en serrage quelques boulons avec une clé dynamométrique à main avant d’effecteur le travail. Facteurs influençant le couple de serrage. (1) Tension Si la marge de décharge est atteine, la tension décroît et le couple e serrage diminue. (2) Temps de fonctionnement Le couple de serrage augmente quand le temps de fonctionnement augmente. Toutefois, le couple de serrage n’augmente pas au-dessus d’une certaine valeur, ceci même si l’appareil fonctionne pendant longtemps. (3) Diamètre de boulon Le couple de serrage diffère selon le diamètre du boulon. En règle générale, un boulon de diamètre plus large nécessite un couple de serrage plus important. (4) Conditions de serrage Le couple de serrage diffère selon le rapport de couple, la classification et la longueur des boulons et ceci même si des boulons ayant des filetages de dimensions identiques sont utilisés. Le couple diffère aussi en fonction de l’état du métal à la surface à travers lequel les boulons doivent être serrés. Quand le boulon et l’écrou tournent ensemble, le couple est réduit de façon importante. 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM29Français
PRÉCAUTION: Sortir la batterie avant toute opération d’inspection ou d’entretien.
1. Vérifier l’état de la mèche.
Les mèches doivent être vérifiées régulièrement. Si elles sont usées ou cassées, elles risquent de glisser ou de réduire le rendement du moteur et de le brûler. Remplacer les mèches usées par des neuves. PRECAUTION Si l’on utilise une mèche dont la pointe est usée ou cassée, elle sera dangereuse car elle risque de glisser. La remplacer par une neuve.
Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifier qu’elles sont serrées à fond. PRECAUTION Il serait extrêmement dangereux d’utiliser cet outil électrique avec des vis mal serrées.
3. Vérifier s’il y a de la poussière.
Enlever la poussière avec un chiffon doux ou un chiffon humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.
4. Mise au rebut d’une batterie usée
AVERTISSEMENT Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d’exploser si elle est incinérée. L’appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.
Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants. REMARQUE Si vous pensez ne pas avoir à utiliser la pile pendant une longue période (3 mois ou plus), veillez à ce qu’elle soit entièrement chargée avant de la ranger. Une pile moins chargée pourrait ne plus se recharger correctement après une longue période de stockage. REMARQUE Stockage des batteries au lithium-ion Assurez-vous que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérez la batterie en fin de vie et procurez-vous en une neuve.
6. Entretien et réparation
Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISÉ.
7. Liste des pièces de rechange
PRECAUTION Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable. Avis important sur les batteries pour outils électriques sans fil Hitachi Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fil s’il est utilisé avec une batterie autre que celle que nous avons spécifié, ou encore si la batterie est démontée et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes). 02Fre_WH10DFL2_US.p65 4/23/14, 4:51 PM30Français
ACCESSOIRES AVERTISSEMENT TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilissl avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD ACCESSOIRES EN OPTION.....vendus séparément
1. Batterie (BCL1015)
REMARQUE Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI. WH10DFL2 (2LCSK)
