Stratos 35.1077 - Station Météo TFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météorologique professionnelle avec sondes extérieures
Fréquence de transmission	868 MHz
Portée en champ libre	100 m maximum
Alimentation station de base	3 piles AA 1,5 V (alcalines)
Alimentation sonde thermo-hygrométrique	2 piles AA 1,5 V (alcalines)
Plage de température extérieure	-40 °C à +65 °C (-40 °F à +149 °F)
Plage de température intérieure	0 °C à +60 °C (32 °F à +140 °F)
Plage d'humidité relative	10 % à 99 %
Plage de pression atmosphérique	300 hPa à 1100 hPa (8,85 inHg à 32,5 inHg)
Plage de vitesse du vent	0 à 180 km/h (0 à 50 m/s, 0 à 111,8 mph)
Plage de pluviométrie	0 à 9999 mm (0 à 393,6 pouces)
Affichage des prévisions météo	4 symboles (ensoleillé, peu nuageux, nuageux, pluie) avec tendance
Alarmes programmables	Seuils haut/bas pour température, humidité, pression, vent, pluie, réveil
Horloge radio-pilotée	DCF-77 (77,5 kHz) avec fuseau horaire ±12 h et réglage manuel
Rétroéclairage	Oui, activé par touche
Montage mural	Œillet de suspension pour la station de base, mât pour les sondes
Entretien et nettoyage	Chiffon doux et humide, sans solvants ni abrasifs
Sécurité	Ne pas exposer aux températures extrêmes, vibrations ou chocs ; garder hors de portée des enfants
Informations générales	Conforme à la directive 2014/53/UE ; durée de vie des piles : env. 12 mois (base), 24 mois (sonde)

FOIRE AUX QUESTIONS - Stratos 35.1077 TFA

Comment installer la station météo pour la première fois ?

Placez d'abord tous les composants à proximité. Insérez 3 piles AA dans la station de base et 2 piles AA dans la sonde thermo-hygrométrique. Connectez les câbles de l'anémomètre et du pluviomètre à la sonde. Ne touchez aucune touche pendant les 10 premières minutes pour permettre la réception des données et du signal DCF. Une fois les affichages stables, installez les sondes en extérieur.

Comment régler l'heure manuellement si le signal DCF n'est pas reçu ?

Appuyez sur SET pendant 3 secondes pour entrer en mode réglage. Utilisez + ou MIN/MAX pour modifier les valeurs. Appuyez plusieurs fois sur SET pour naviguer jusqu'au réglage de l'heure (heures/minutes). Réglez l'heure manuellement. Le fuseau horaire peut aussi être ajusté si nécessaire.

Que signifie le symbole DCF qui clignote ou disparaît ?

Le symbole DCF indique la réception du signal horaire radio-piloté. S'il clignote, la station tente de capter le signal. S'il disparaît, la réception est impossible. La station réessaiera automatiquement. L'heure manuelle reste affichée et sera mise à jour dès que le signal sera reçu.

Comment configurer une alarme de température ou de vent ?

Appuyez sur ALARM en mode normal pour accéder aux seuils hauts (HI AL). Utilisez SET pour parcourir les paramètres (température, vent, etc.) et + ou MIN/MAX pour définir la valeur. Appuyez sur ALARM pour activer/désactiver l'alarme. Répétez pour les seuils bas (LO AL) en appuyant à nouveau sur ALARM.

Comment afficher l'historique des 24 dernières heures ?

Appuyez sur la touche HISTORY en mode normal. Utilisez + ou MIN/MAX pour parcourir les pas de 3 heures (-3h, -6h, ... -24h). Les valeurs enregistrées s'affichent pour chaque intervalle.

Comment remettre à zéro le total de pluviométrie ?

En mode affichage rapide (appuyez sur SET puis + ou MIN/MAX jusqu'à voir 'TOTAL'), maintenez la touche SET enfoncée pendant 2 secondes. Le total sera remis à 0,0 mm.

Comment changer les unités de mesure (température, vent, pluie) ?

Appuyez sur SET pendant 3 secondes pour entrer en mode réglage. Utilisez SET pour naviguer jusqu'à l'unité souhaitée (°C/°F, km/h/mph, mm/inch, etc.). Utilisez + ou MIN/MAX pour basculer. Validez en appuyant sur SET.

Que faire si la station n'affiche plus les données extérieures ?

Vérifiez d'abord les piles de la sonde thermo-hygrométrique. Si le symbole batterie faible (TX) apparaît, remplacez les piles. Assurez-vous que la distance entre la station et les sondes ne dépasse pas 100 m et qu'il n'y a pas d'obstacles métalliques. Vous pouvez aussi réinitialiser en retirant les piles de la station et des sondes, puis en les remettant après 10 secondes.

Comment interpréter les symboles de prévision météo ?

Les symboles (ensoleillé, peu nuageux, nuageux, pluie) indiquent une tendance basée sur les changements de pression des 12 dernières heures. Les flèches de tendance (droite = hausse, gauche = baisse) montrent l'évolution. Le symbole ne correspond pas toujours au temps actuel mais à une évolution prévue.

Comment installer l'anémomètre et le pluviomètre sur le mât ?

Fixez d'abord le mât solidement. Montez l'anémomètre en vérifiant que la roue tourne librement, puis fixez-le avec la vis. Montez le pluviomètre selon les instructions. Connectez les câbles de ces sondes à la sonde thermo-hygrométrique. Assurez-vous que l'emplacement est dégagé pour une mesure précise du vent et de la pluie.

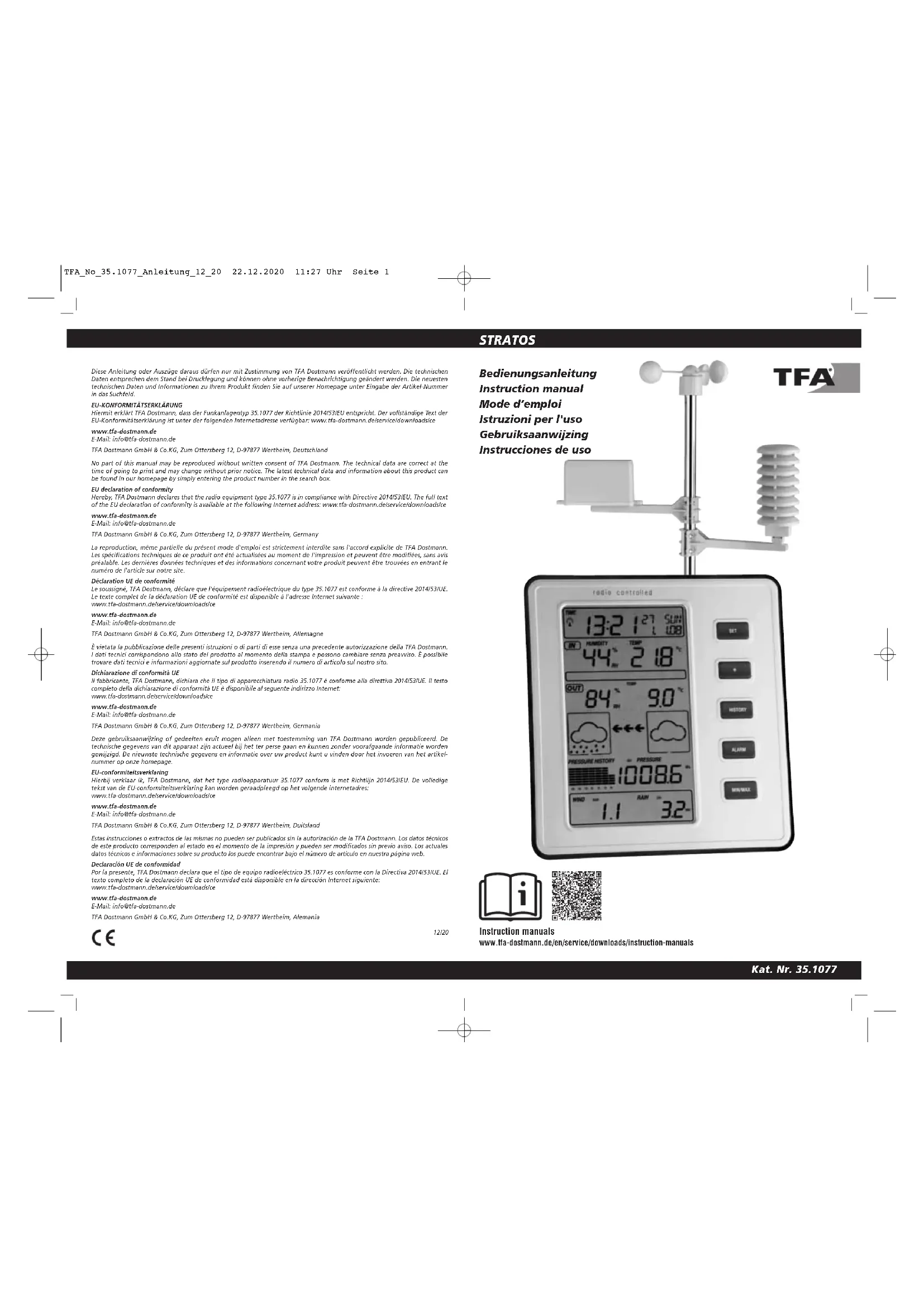

MODE D'EMPLOI Stratos 35.1077 TFA

La reproduction, même partielle du présent mode d'emploi est strictement interdite sans l'accord explicite de TFA Dostmann. Les spécifications techniques de ce produit ont été actualisées au moment de l'impression et peuvent être modifiées, sans avis préalable. Les dernières données techniques et des informations concernant votre produit peuvent être trouvées en entrant le numéro de l'article sur notre site.

Déclaration UE de conformité

Le soussigne, TFA Dostmann, déclare que l'équipement radiocélectrique du type 35.1077 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : www.tfa-dostmann deliverée

www.tfa-dostmann.de

STRATOS - Station météorologique radio-pilotée

F

2.3 Sonde anémométrique ....34

2.4 Capteur pluviométrique ....34

1. Mise en service ....34

3.1 Insertion de la batterie ....34

4.2 Prévision météorologique ....39

4.3 Affichage de la tendance météorologique ....39

4.4 Alerte de tempête ....39

5.3 Mode historique....41

5.4 Mode alarme ..... 41

1. Caractéristiques techniques .....43

2. Remplacement des batteries, Remarques, Traitement des déchets .....44

30

31

STRATOS - Station météorologique radio-pilotée

STRATOS - Station météorologique radio-pilotée

1. Introduction

Votre nouvelle station météorologique professionnelle se compose d'une station de base avec des sondes intérieures pour température, humidité et pression atmosphérique et de plusieurs sondes extérieures destinées à mesurer la température extérieure, l'humidité de l'air, la vitesse du vent et la pluviométrie. Vous disposez donc de multiples informations sur les conditions météorologiques autour de votre domicile. Ceci vous donnera envie d'en savoir plus. Veuillez lire attentivement le mode d'emploi et conservez-le en lieu sûr.

1.1 Fonctions

• Transmission de température extérieure, humidité, quantité de pluie et vitesse du vent sans câble (868 MHz) des émetteurs à la station de base
• Transmission de données particulièrement sure des émetteurs réciproquement reliés par câble, avec long rayon d'action de max. 100 m (champ libre)
  • Température et humidité intérieure
• Prévisions météo par symboles et tendance de la pression atmosphérique
• Pression atmosphérique relative et absolue
• Indication graphique de la pression atmosphérique des dernières 24 heures
  • Histoire des dernières 24 heures
  • Température de Windchill et point de rosée
• Alarme programmable, comme alarme de température, de tempête
• Valeurs maximales et minimales indiquant l'heure et date de la mémorisation
• Horloge radio pilotée avec alarme et date
• Fuseau horaire ±12 heures, réglage de l'heure manuel possible
  • Eclairage de fond (en appuyant une touche)
  • A poser ou à fixer au mur

2. Composants

Contenu

Station de base:

- Batteries 3 × 1,5 V AA

Capteur:

• Capteur Thermo-Hygro
• Batteries 2 x 1,5 V AA
  • Chapeau de protection contre la pluie
• Anémomètre
• Pluviomètre
• 2 câbles de connexion au capteur Thermo-Hygro
  • Mát
• Matériel pour l'assemblage

Mode d'emploi

2.1 Station de base

2.2 Sonde thermo-hygrométrique

La sonde thermo-hygrométrique mesure la température et l'humidité extérieures de l'air. Il constitue aussi l'unité principale de communication des données. La sonde anémométrique et la sonde pluviométrique sont reliées par câble à la sonde thermo-hygrométrique. Les données météorologiques sont retransmises à la station de base par signal radio. Le récepteur DCF pour l'heure radio-pilotée est intégré dans la sonde thermo-hygrométrique.

32

33

STRATOS - Station météorologique radio-pilotée

STRATOS - Station météorologique radio-pilotée

2.3 Sonde anémométrique

La sonde anémométrique mesure la vitesse du vent et retransmet les données à la sonde thermo-hygrométrique qui envoie alternativement les données extérieures à la station de base. L'alimentation électrique est fournie par la sonde thermo-hygrométrique au moyen d'un câble de liaison.

2.4 Sonde pluviométrique

La sonde pluviométrique mesure la quantité d'eau de pluie et retransmet les données à la sonde thermo-hygrométrique, qui envoie alternativement les données extérieures à la station de base. L'alimentation électrique est fournie par la sonde thermo-hygrométrique au moyen d'un câble de liaison.

3. Mise en service

- Avant le montage définitif à l'emplacement choisi, veuillez mettre la station météorologique en service en positionnant tous les composants dans son voisinage immédiat.

3.1 Insertion de la batterie

Sonde thermo-hygrométrique

• Déposez la capot de protection de la sonde thermo-hygrométrique.
• Enfichez les deux câbles dans les raccordements correspondants. Veillez à ne pas confondre les deux fiches de raccordement.
• Ouvrez le compartiment des piles situé au dos de la station de base et introduisez 3 piles alcalines AA, 1,5V puis refermez le couvercle.
• Ouvrez le compartiment des piles de la sonde thermo-hygrométrique situé au-dessous des deux raccordements et introduisez 2 piles alcalines AA, 1,5V. Refermer le couvercle.

Réception des mesures extérieures et du signal radio DCF

• Lorsque les piles sont introduites dans la station de base, un signal sonore se fait entendre et tous les segments DEL s'allument pour 3 s. La station passe alors en mode apprentissage pour apprendre le code de sécurité des sondes.
• Lorsque la sonde thermo-hygrométrique est mise en service pour la première fois (de même qu'après un remplacement des piles), la DEL témoin s'allume pour 4 s. Si la DEL témoin ne s'allume pas, vérifiez les piles.
• La sonde retransmet les données météorologiques pendant 24 s, puis la réception horaire (DCF) est activée. Durant la réception horaire (env. 5 min), aucune donnée météorologique n'est retransmise. La DEL témoin clignote 5 fois jusqu'à ce que le signal radio DCF soit réceptionné.
• Important: lorsque la station se trouve en mode apprentissage, n'appuyez sur aucune touche pendant les 10 premières minutes. Lorsque les données extérieures et l'heure radio-pilotée s'affichent, vous pouvez installer les émetteurs extérieurs au dehors. Si la réception de l'heure radio-pilotée ne fonctionne pas, vous pouvez régler l'heure manuellement. Si les mesures extérieures ne sont pas affichées ou si vous avez appuyé sur une touche avant la réception des mesures extérieures, recommencez la procédure de mise en service. Veuillez attendre 10 s avant de réintroduire les piles.

Remarque pour la réception de l'heure radio

- La transmission de l'heure radio s'effectue selon une horloge atomique au césium, exploitée par la Physikalisch Technische Bundesanstalt de Braunschweig (Institut Fédéral Physico-Technique de Braunschweig). L'écart de précision de cette horloge est de 1 seconde pour un million d'années seulement. L'heure est distribuée à partir de Mainfingen, près de Francfort sur le Main, par un signal DCF-77 (77,5 kHz), avec une portée d'environ 1.500 km. Votre horloge radio piloté reçoit ce signal, le convertit et affichera ainsi toujours l'heure exacte. Le passage de l'heure d'hiver à l'heure d'été et vice-versa s'effectue également en mode automatique. La réception est essentiellement fonction de votre position géographique. En règle générale, dans un rayon de 1.500 km autour de Francfort, aucun problème de transmission ne devrait apparaître.

Nous vous prions de respecter les consignes ci-après:

• Le récepteur DCF pour l'heure radio-pilotée est intégré dans la sonde thermohygrométrique. Nous vous recommandons de ménager une distance d'éventuelles sources de signaux parasites et des bâtiments en béton armé.
• La nuit, les perturbations s'affaiblissent en règle générale, et la réception est possible en plupart des cas. Un seul créneau de réception par jour suffit, pour garantir la précision de l'affichage de l'heure, et pour maintenir d'éventuels écart en dessous de 1 seconde.
• L'horloge tente de capter le signal DCF journellement. Si la réception du signal radio de l'heure est impossible, le symbole DCF disparaît, mais la tentative de réception recommence. L'heure ajustée manuellement sera transcrite en cas réussit.

3.2 Installation

- Avant l'installation définitive des émetteurs et de la station de base, vérifiez si la retransmission des données est en permanence assurée à partir de l'emplacement que vous avez choisi (la portée en terrain libre s'élève à 100 mètres;

34

35

STRATOS - Station météorologique radio-pilotée

les murs massifs, particulièrement ceux comportant des parties métalliques, peuvent sensiblement réduire la portée des émetteurs). Le cas échéant, cherchez un autre emplacement pour l'émetteur et/ou le récepteur.

1) Station de base

À l'aide du pied escamotable situé au dos, la station de base peut être mise en place sur un meuble ou encore être accrochée au mur à l'aide de l'œillet de suspension. Évitez une mise en place à proximité d'autres appareils électriques (téléviseur, ordinateur, téléphone sans fil) et d'objets métalliques.

2) Émetteur

Installez solidement le mât d'émission sur une surface plane à un emplacement sans obstacles. Évitez une installation à proximité d'arbres et d'autres endroits abrités, ceux-ci peuvent influencer la mesure correcte de la pluviométrie ou de la vitesse du vent.

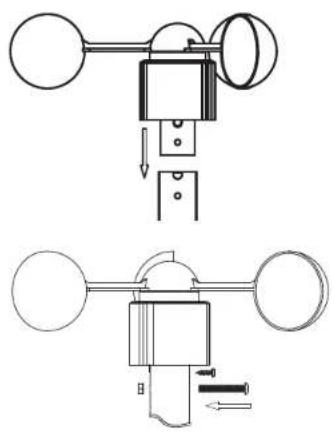

a.) Montage de la sonde anémométrique

Montez le mât. Vérifiez en premier lieu si la roue éolienne tourne librement. Fixer ensuite la roue éolienne sur le mât à l'aide de la vis. Le vent doit pouvoir accéder librement de toutes les directions.

STRATOS - Station météorologique radio-pilotée

b.) Montage de la sonde pluviométrique

c.) Montage de la sonde thermo-hygrométrique

d.) Montage de l'émetteur sur un mât à l'aide des deux supports

Une fois que la sonde anémométrique et la sonde pluviométrique sont fixées au mât, connectez les câbles aux deux raccordements prévus sur la sonde thermohygrométrique. L'alimentation électrique est maintenant assurée et les données peuvent être retransmises à la station de base.

STRATOS - Station météorologique radio-pilotée

STRATOS - Station météorologique radio-pilotée

4. Écran LCD

4.1 Aperçu de l'écran LCD

L'illustration suivante montre tous les segments de l'afficheur. Cette illustration n'apparaît pas lors de l'utilisation normale.

1. Heure

1. Symbole alarme réveil

2. Jour/Zone horaire/Historique

3. Date

4. Température intérieure

5. Humidité relative intérieure

6. Alarme Hillo : valeur limite de dépassement

supérieur ou inférieur à l'intérieur

1. Affichage de la température en °C/F

2. Symbole d'alarme pour les valeurs inté-

rieures

1. Information MINIMAX

2. Température extérieure/Wind-Chill/Point de rosée

3. Humidité relative extérieure

4. Alarme Hillo: valeur limite de dépassement supérieur ou inférieur à l'extérieur

5. Affichage de la température en °C/°F

6. Symbole d'alarme pour les valeurs extérieures

7. Symbole prévision météorologique

8. Affichage de la tendance météorologique

9. Pression atmosphérique (relative ou absolue)

10. Diagramme pression atmosphérique avec historique 24 h

11. Alarme HilLo : valeur limite de dépassement supérieur ou inférieur de la pression atmosphérique

12. Affichage de la pression atmosphérique en inHG ou hPa

13. Symbole d'alarme pour pression atmosphérique

14. Affichage de la vitesse du vent en m/s, km/h, nœuds, mph ou Beaufort

15. Alarme Hillo : Valeur limite de dépassement de la vitesse du vent

16. Symbole d'alarme pour vent

17. Pluviométrie 1h, 24h, semaine, mois ou totale

18. Affichage de la pluviométrie en mmlin

19. Alarme Hillo: valeur limite de dépassement de la pluviométrie + symbole d'alarme pluviométrie

20. Heure radio-pilotée DCF

21. Symbole de réception DCF

22. Affichage état de charge des piles (sonde thermo-hygrométrique)

23. Affichage état de charge des piles (station de base)

4.2 Prévision météorologique

La station météorologique radioélectrique affiche 4 symboles météorologiques différents (ensoleillé, peu nuageux, nuageux, pluie). Les symboles météorologiques signalent une amélioration ou une dégradation météorologique sur la base de la météo actuelle, laquelle ne correspond pas obligatoirement à celle signalée par le symbole.

Ensoleillé Peu

nuageux

Nuageux Pluie

4.3 Affichage de la tendance météorologique

Les flèches de tendance météorologique sont situées entre les symboles météorologiques et indiquent si la pression atmosphérique est momentanément en hausse ou en baisse. Une flèche vers la droite signifie que la pression atmosphérique augmente et qu'une amélioration météorologique est à prévoir, une flèche vers la gauche signifie que la pression atmosphérique diminue et qu'une dégradation météorologique est à prévoir.

La modification des symboles météorologiques se réfère à la pression atmosphérique relative actuelle et aux changements intervenus au cours des 12 dernières heures. Lorsque la météo change, les flèches de tendance clignotent. Lorsque les conditions météorologiques se sont stabilisées pendant 3 heures, les flèches de tendance restent fixes sur l'afficheur.

Exemples de changement des symboles météorologiques

Remarques à propos des valeurs de sensibilité des symboles météorologiques:

La valeur seuil à laquelle un changement météorologique est affiché peut être réglée par l'utilisateur sur un changement de la pression atmosphérique entre 2-4hPa (valeur consigne 2hPa). Exemple: si on sélectionne 4hPa, une baisse ou une hausse de la pression atmosphérique de 4hPa doit intervenir pour qu'un changement météorologique soit affiché. Pour les zones dans lesquelles les changements de pression atmosphérique sont fréquents, il convient de paramétrer une valeur seuil plus grande que pour une zone dans laquelle la pression atmosphérique est plus stable.

4.4 Alerte de tempête

La valeur seuil pour l'alerte de tempête peut être réglée par l'utilisateur sur une baisse de pression atmosphérique entre 4-9hPa (valeur consigne 4hPa) Si la baisse de pression atmosphérique dépasse la valeur seuil dans un intervalle de 3 heures, l'alerte de tempête est activée. Le symbole de pluie et les flèches de tendance clignotent pendant 3 heures.

STRATOS - Station météorologique radio-pilotée

STRATOS - Station météorologique radio-pilotée

5. Mode programmation

La station de base dispose de 5 touches permettant une manipulation facile. SET, +, HISTORY, ALARM et MIN/MAX.

L'appareil dispose également de 5 modes de programmation: mode affichage rapide, mode réglage, mode alarme, mode historique et mode Mini/Max. L'appareil quitte automatiquement le mode de programmation quand on appuie sur la touche HISTORY ou si on n'appuie sur aucune touche pendant plus de 10 secondes.

5.1 Mode affichage rapide

En mode affichage rapide, vous avez la possibilité de vous informer rapidement sur les données météorologiques individuelles. Pour accéder à l'affichage correspondant, appuyez sur la touche SET en mode normal, puis appuyez sur + ou sur MIN/MAX pour sélectionner la valeur que vous souhaitez afficher.

1. Température extérieure / Froideur du vent (Wind-Chill)/ Point de rosée
2. Pression atmosphérique absolue / Pression atmosphérique relative
3. Vitesse du vent / Vitesse des bourrasques
4. Pluviométrie 1h / 24h / 1 semaine / 1 mois / totale
   Si, pendant l'affichage de la pluviométrie totale, vous maintenez la touche SET appuyée pendant 2 s, la valeur est remise à 0.0 mm et la pluviométrie sera cumulée jusqu'à la prochaine remise à zéro.

5.2 Mode réglage

• Pour accéder au mode réglage, appuyez en mode normal sur la touche SET pendant 3 secondes.
• En mode réglage, les valeurs peuvent être modifiées à l'aide des touches + ou MIN/MAX. Si, en mode réglage, vous maintenez les touches appuyées, vous accédez au défilement rapide.

- Pour sélectionner les réglages ci-après, appuyez sur la touche SET:

1. Zone horaire ±12 h : le réglage de la zone horaire est nécessaire lorsque la réception du signal DCF est possible, mais que la zone horaire est différente de l'heure DCF (p. ex. +1= une heure plus tard).

2. Format horaire 12/24 heures

3. Réglage manuel de l'heure (heures/minutes)

4. Réglage du calendrier (Année/Mois/Date, le jour de la semaine est calculé)

5. Affichage de la température en °C/°F

6. Affichage de la pression atmosphérique en hPa ou inHG

7. Réglagé de la pression atmosphérique relative entre 300hPa – 1100hPa (valeur consigne 1013.2hPa). La pression atmosphérique relative se réfère au niveau de la mer et doit être réglée sur la hauteur de votre localité. Renseignez-vous sur la pression atmosphérique actuelle de votre environnement (valeur communiquée par les services météorologiques, sur Internet, chez un opticien, sur colonnes météorologiques étalonnées des bâtiments publics, par l'aéroport)

8. Valeur seuil pour changement de pression atmosphérique (valeur consigne 2hPa, voir 4.3)

9. Valeur seuil pour alerte de tempête (valeur consigne 4hPa, voir 4,4)

10. Affichage de la vitesse du vent et des bourrasques en km/h, mph, m/s, nœuds ou bft

11. Affichage de la pluviométrie en mm ou inch

Remarque: réglez les unités de mesure souhaitées au début de vos mesures. Lors d'un changement, les valeurs mémorisées passent de manière rétrograde sur la nouvelle unité ce qui peut résulter sur des pertes de résolution provoquées par l'algorithme interne de calcul.

5.3 Mode historique

• Pour accéder au mode historique, appuyez en mode normal sur la touche HISTORY.
- Pour consulter les valeurs enregistrées des dernières 24 heures par pas de 3 heures (3 h, -6 h, -9 h, -12 h, -15 h, -18 h, -21 h, -24 h), appuyez en mode historique sur la touche + ou MIN/MAX.

5.4 Mode alarme

• La station météorologique peut être réglée de manière à déclencher une alarme lorsque certaines conditions météorologiques se présentent. Pour ce faire, vous pouvez saisir pour plusieurs paramètres une valeur limite supérieure et inférieure à ne pas dépasser.
• Pour accéder au mode de saisie de la valeur seuil supérieure, appuyez en mode normal sur la touche ALARM.
• Pour sélectionner les paramètres ci-après, appuyez ensuite sur la touche SET: saisissez la valeur limite supérieure à l'aide des touches + ou MIN/MAX. Si, en mode réglage, vous maintenez les touches appuyées, vous accédez au défilement rapide.

• Pour activer ou désactiver l'alarme correspondante, appuyez sur la touche ALARM. «HI AL» et un symbole d'alarme à côté de la valeur correspondante s'affichent ou disparaissent sur l'afficheur.

• Alarme réveil (Heures/Minutes, réglage identique pour la valeur limite inférieure et supérieure)

• Humidité relative intérieure

• Température intérieure
• Humidité relative extérieure
• Température extérieure
• Froideur du vent (Wind-Chill)
• Point de rosée
• Pression atmosphérique
• Vitesse du vent
• Vitesse des bourrasques
• Pluviométrie 1 h

• Pluviométrie 24 h

• Pour accéder au mode saisie de la valeur seuil inférieure, appuyez en mode normal sur la touche ALARM.

• Pour sélectionner les paramètres ci-après, appuyez ensuite sur la touche SET: saisissez la valeur limite inférieure à l'aide des touches + ou MIN/MAX. Si, en mode réglage, vous maintenez les touches appuyées, vous accédez au défilement rapide. Pour activer ou désactiver l'alarme correspondante, appuyez sur la touche ALARM. «LO AL» et un symbole d'alarme à côté de la valeur correspondante s'affichent ou disparaissent sur l'afficheur.

• Alarme réveil (Heures/Minutes, réglage identique pour la valeur limite inférieure et supérieure)

• Humidité relative intérieure

• Température intérieure
• Humidité relative extérieure
• Température extérieure
• Froideur du vent (Wind-Chill)
• Point de rosée
• Pression atmosphérique

F

STRATOS - Station météorologique radio-pilotée

Remarque: lorsque vous appuyez pour la première fois sur la touche ALARM, tous les champs de l'afficheur montrent le symbole “---”. Si elles sont activées, les valeurs limites saisies s'afficheront par la suite.

Signal d'alarme

Lorsque la valeur d'alarme inférieure ou supérieure est dépassée, un signal d'alarme retentit pendant 120 s. La valeur correspondante «HI AL» ou «LOW AL» et le symbole d'alarme clignotent jusqu'à ce que les conditions météorologiques reviennent à l'intérieur des valeurs limites réglées. Vous pouvez arrêter le signal d'alarme à l'aide de n'importe quelle touche.

Exemple

la valeur limite paramétrée pour le point de rosée est dépassée:

- Pour accéder au mode Maximum, appuyez en mode normal sur la touche MIN/MAX.

- La touche + vous permet d'afficher les valeurs maximales des paramètres suivants avec la date et l'heure de l'enregistrement. Si vous appuyez sur la touche SET pendant l'affichage de la valeur maximale correspondante, le paramètre sera remis sur la valeur actuelle.

1. Humidité relative intérieure

2. Température intérieure

3. Humidité relative extérieure

4. Température extérieure

5. Froideur du vent (Wind-Chill)

6. Point de rosée

7. Pression atmosphérique

8. Vitesse du vent

9. Vitesse des bourrasques

10. Pluviométrie 1 h

11. Pluviométrie 24 h

12. Pluviométrie hebdomadaire

13. Pluviométrie mensuelle

- Pour accéder au mode Minimum, appuyez en mode normal sur la touche MIN/MAX.

- La touche + vous permet d'afficher les valeurs minimales des paramètres suivants avec la date et l'heure de l'enregistrement. Si vous appuyez sur la touche SET pendant l'affichage de la valeur minimale correspondante, le paramètre sera remis sur la valeur actuelle.

1. Humidité relative intérieure

2. Température intérieure

3. Humidité relative extérieure

4. Température extérieure

5. Froideur du vent (Wind-Chill)

6. Point de rosée

7. Pression atmosphérique

STRATOS - Station météorologique radio-pilotée

F

6. Caractéristiques techniques

Portée de retransmission

en terrain libre: 100 mètres maxi

Fréquence de transmission: 868 MHz

Puissance de radiofréquence

maximale transmise: < 25mW

Sonde thermo-hygrométrique: 48 s

Durée de l'alarme: 120 s

Température:

Unité de mesure: °C/°F

Plage de mesure

à l'extérieur:

à l'intérieur:

-40°... +65°C

-40°...+149°F

0°... +60°C

32°... +140°F

(affichage OFL en-dehors de la plage de mesure)

0.1°C

±1°C

Humidité relative

Unité de mesure: % hum. rel

Plage de mesure: 10%...99% hum. rel.

Résolution: 1%

Précision: ±3% à 20...80% hum. rel., ±5% en outre

Pluviométrie

Unité de mesure: mm / inch

Plage de mesure: 0 - 9999mm

0-393.6 inch

(affichage OFL en-dehors de la plage de mesure)

0.3mm (volume de pluie < 1000mm)

1mm (volume de pluie > 1000mm)

Vitesse du vent

Unité de mesure: km/h l, m/s, mph, nœuds, Beaufort

Plage de mesure: 0\~180km/h / 0-50 m/s, 0-111.8 mph

(affichage OFL en-dehors de la plage de mesure)

Pression atmosphérique

Unité de mesure: hPa / inHg

Plage de mesure: 300hPa - 1100hPa

8.85inHg - 32.5inHg

Résolution: 0.1hPa

Précision: ±3hPa

Piles

Station de base: 3 x AA 1.5V LR6 piles alcalines

Emetteur: 2 x AA 1.5V LR6 piles alcalines

Durée de vie des piles: env. 12 mois pour la station de base

env. 24 mois pour la sonde thermo-hygro-

métrique

STRATOS - Station météorologique radio-pilotée

7. Remplacement des batteries

• Quand les batteries de la station de base sont trop faibles, le symbole «batterie faible» (RX) apparaît sur l'affichage.
• Quand les batteries de la sonde thermo-hygrométrique sont trop faibles, le symbole «batterie faible» (TX) apparaît sur l'affichage.
  Remarque: lorsque les piles de la sonde thermo-hygrométrique sont remplacées, la station de base recevra les nouvelles données météorologiques uniquement dans un délai d'env. 3 heures. Vous pouvez raccourcir cette durée en enlevant les piles de la station de base et en les introduisant à nouveau. Les données mémo-risées seront néanmoins perdues.
• Ne jetez jamais les piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez pas. Risques d'explosion!
• Les piles contiennent des acides nocifs pour la santé. Une pile faible doit être remplacée le plus rapidement possible afin d'éviter une fuite.
• N'utilisez jamais des piles anciennes avec des piles neuves simultanément ou bien encore des piles de types différents. Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés et portez des lunettes de protection !

8. Remarques

• Conserver votre appareil dans un endroit sec.
• Évitez d'exposer l'appareil à des températures extrêmes, à des vibrations ou à des chocs.
• Pour le nettoyage de l'appareil, utilisez un chiffon doux et humide. N'utilisez pas de solvants ou d'agents abrasifs!
• Gardez l'appareil éloigné d'autres appareils électriques et de pièces métalliques importantes.
• Si la station ne fonctionne pas correctement, procédez à une nouvelle mise en service. Remplacez les piles.
• Gardez les appareils et les piles hors de la portée des enfants.
• Ne l'utilisez jamais à d'autres fins que celles décrites dans le présent mode d'emploi.
• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.

9. Traitement des déchets

Ce produit a été fabriqué avec des matériaux de construction de haute qualité qui peuvent être recyclés et réutilisés.

Les piles et accus usagés ne peuvent en aucun cas être jetés dans les ordures ménagères ! En tant qu'utilisateur, vous avez l'obligation légale de rapporter les piles et accus usagés à votre revendeur ou de les déposez dans une déchetterie proche de votre domicile conformément à la réglementation nationale et locale.

Les métaux lourds sont désignés comme suit: Cd=cadmium, Hg=mercure, Pb=plomb

Cet appareil est conforme aux normes de l'UE relatives au traitement des déchets électriques et électroniques (WEEE).

L'appareil usagé ne doit pas être jeté dans les ordures ménagères. L'utilisateur s'engage, pour le respect de l'environnement, à déposer l'appareil usagé dans un centre de traitement agréé pour les déchets électriques et électroniques.

Sommario

3.1 Inserimento batterie

7. Sostituire le batterie
