MBTA10100 - Haut-parleur Bazooka - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Haut-parleur Bazooka MBTA10100, puissance de 100W, réponse en fréquence de 20Hz à 20kHz, impédance de 4 ohms.
Utilisation	Conçu pour une utilisation dans des environnements extérieurs, idéal pour les événements en plein air et les activités nautiques.
Maintenance et réparation	Vérifiez régulièrement les connexions et nettoyez le haut-parleur avec un chiffon doux. En cas de problème, consulter un professionnel pour la réparation.
Sécurité	Ne pas exposer à des conditions climatiques extrêmes. Éviter les contacts avec l'eau si non spécifié comme étanche.
Informations générales	Compatible avec divers systèmes audio, facile à installer, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - MBTA10100 Bazooka

Comment connecter mon haut-parleur Bazooka MBTA10100 à mon appareil?

Pour connecter votre haut-parleur Bazooka MBTA10100, utilisez un câble audio de 3,5 mm pour le relier à la sortie audio de votre appareil. Assurez-vous que le haut-parleur est allumé et que le volume est réglé à un niveau approprié.

Que faire si le son est faible ou distordu?

Vérifiez d'abord le niveau de volume sur votre appareil et sur le Bazooka MBTA10100. Assurez-vous également que l'égaliseur de votre appareil n'est pas réglé de manière à causer des distorsions. Testez avec un autre appareil pour exclure un problème de source.

Mon haut-parleur ne s'allume pas, que faire?

Assurez-vous que le haut-parleur est correctement chargé ou branché. Vérifiez que la prise est fonctionnelle et que le câble d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser le haut-parleur selon le manuel d'utilisation.

Comment entretenir mon haut-parleur Bazooka MBTA10100?

Pour entretenir votre haut-parleur, nettoyez-le régulièrement avec un chiffon doux et sec. Évitez l'exposition prolongée à l'humidité et ne le laissez pas à des températures extrêmes.

Le haut-parleur ne se connecte pas à mon téléphone via Bluetooth, que faire?

Assurez-vous que le Bluetooth est activé sur votre téléphone et que le Bazooka MBTA10100 est en mode de couplage. Si nécessaire, effacez les connexions précédentes dans les paramètres Bluetooth de votre téléphone et réessayez de coupler les appareils.

MODE D'EMPLOI MBTA10100 Bazooka

Merci d'avoir choisi les systèmes de haut-parleurs d'extrêmes graves Bazooka® pour votre système stéréo. Aujourd'hui, le système Bazooka est le symbole de l'engagement de Bazooka Mobile Audio envers une efficacité et une qualité de conception toujours meilleures. Un processus de fabrication novateur développé par SAS® pour le Bazooka offre aux clients une conception de système de haut-parleurs de pointe.

Chez SAS, nous sommes fiers de fabriquer les systèmes de haut-parleurs de basse les plus révolutionnaires au monde, comprenant notre conception de boîtier Bass Tubes ^® brevetée. Nous espérons que vous serez également fiers de les posséder.

Il y a plusieurs années, nous nous sommes aperçus que l'efficacité était le créneau d'avenir pour l'audio auto. Nous nous sommes donc engagés à concevoir, fabriquer et fournir des systèmes de haut-parleurs faisant partie des plus efficaces possible.

Nous commercialisons aujourd'hui nos systèmes de haut-parleurs brevetés dans le monde entier. La qualité supérieure de la marque Bazooka est respectée par des clients et revendeurs de toutes nationalités.

Une fois correctement installés, les systèmes de haut-parleurs d'extrêmes graves Bazooka vous offriront pendant des années une reproduction sonore propre et sans interruption. Je vous recommande donc vivement de prendre quelques minutes pour consulter ce livret d'instructions. Il a été conçu pour vous permettre de mieux comprendre nos produits et vous expliquer comment les utiliser de manière adéquate.

Merci encore d'avoir choisi les systèmes Bazooka. Notre engagement de toujours envers la qualité fait de ces systèmes des produits de choix et je suis persuadé que vous serez d'accord pour dire que vous avez fait le bon choix! Amusez-vous bien!

JON C. JORDAN

Président

SAS/BAZOOKA

TABLE DES MATIÈRES

CONSEILS UTILES AVANT DE COMMENCER PGE 27

RECOMMANDATIONS POUR LE POSITIONNEMENT DANS LE VÉHICULE PGES 28-29

MONTAGE DU BAZOOKA PGES 54-56

SCHÉMAS DE CÂBLAGE PGES 57-58

SPÉCIFICATIONS PGES 59, 62

Veuillez prendre le temps de lire ce manuel et de planifier votre installation avant de commencer!

Localisez à l'arrière de votre véhicule une zone où vous aimeriez placer les systèmes de haut-parleurs Bazooka. L'emplacement choisi doit répondre aux exigences suivantes afin d'assurer une installation correcte du système Bazooka dans le véhicule:

1) Le haut-parleur de graves (côté grille) doit être dirigé vers un coin. (Voir les recommandations de positionnement dans un véhicule aux pages 5-6)
2) Idéalement, il doit y avoir un espace de 2 à 4 pouces entre le haut-parleur de graves et le coin vers lequel il est dirigé.
3) Il faut contrôler avec attention la zone de montage afin de s'assurer que les vis de montage n'endommageront pas le réservoir de carburant, le câblage électrique, les conduites de carburant ou la roue de secours lors du montage des supports des sangles.
4) Les supports de montage des sangles doivent être vissés fermement sur une surface rigide qui fait partie de ou qui est ancrée sur la structure du véhicule.

RECOMMANDATIONS POUR LE POSITIONNEMENT DANS LE VÉHICULE

INSTALLATION DANS UNE CAMIONNETTE la taille du tube est exagérée pour être mieux visualisée

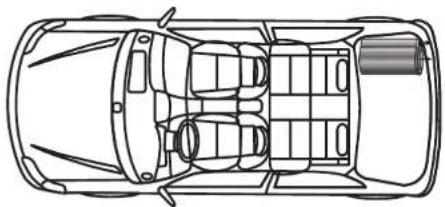

INSTALLATION SUR UN VÉHICULE BICORPS la taille du tube est exagérée pour être mieux visualisée

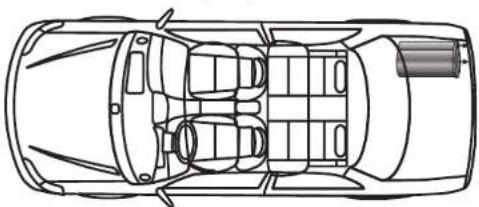

INSTALLATION SUR UNE BERLINE
la taille du tube est exagérée pour être mieux visualisée

la taille du tube est exagérée pour être mieux visualisée

• Sous la console passager
• Compartiment de stockage sous le siège

la taille du tube est exagérée pour être mieux visualisée

• Compartiment de stockage sous le lit
• Compartiment de stockage sous le siège

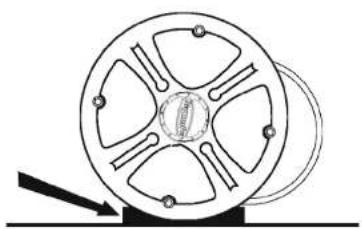

MONTAGE DU BAZOOKA
Figure 1

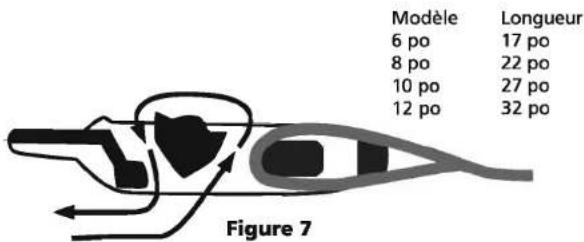

1. Avec la partie supérieure de la boucle dirigée vers le haut (voir figure 1), lacez la bande à travers le support de montage comme indiqué sur la figure 2

1. Une fois la sangle entièrement lacée à travers le support de montage, faites une boucle avec la sangle là où elle passe au milieu du support comme indiqué à la figure 3. Cette boucle est nécessaire pour accéder aux deux trous de montage dans le support.

1. Placez chaque support de montage sous le boîtier Bass Tubes® de manière à ce que le sommet dans la partie inférieure du tube se trouve à l'intérieur du support de montage comme indiqué à la figure 4.

1. Déplacez les supports de manière à ce qu'ils soient espacés d'environ 3 pouces entre chaque extrémité du boîtier comme indiqué à la figure 5.
2. Retirez le boîtier Bass Tubes® sans déplacer les supports de montage et mettez-le de côté.
3. Vissez chaque support de montage fermement en place avec les vis fournies comme indiqué à la figure 3.

1. Supprimez tout jeu au niveau de la sangle en le faisant sortir hors du support de montage par l'extrémité libre de la sangle, à l'opposé de la boucle.
2. Placez le boîtier Bass Tubes ^® sur les supports de montage et fixez les boucles comme indiqué à la figure 7. La sangle doit faire une boucle à travers la boucle de fermeture et être fermement serrée en maintenant la sangle en place avec une main tout en tirant sur l'extrémité libre dans le sens opposé de la boucle mais contre le coffret.

Remarque technique:

En raison des secousses et ballottements pouvant survenir dans un véhicule, les sangles de montage peuvent s'étendre ou se desserrer. Nous vous recommandons de contrôler régulièrement les sangles afin de vous assurer que votre boîtier Bass Tubes ^® est fermement maintenu en place.

REMARQUE :
RETIRER LA BOUCLE DE MISE EN MARCHE AUTO POUR UTILISER LE
FIL DE COMMANDE À DISTANCE ORANGE POUR UNE MISE EN
MARCHE À DISTANCE NORMALE

FRANÇAIS

CARACTERISTIÈNESDES HODELLES
	BT6014/908	BT8014/808	BT1014/1018	BT1214	BTA6100	BTA8100
Caractéristique
Boîne àous hôde 5 tonnes		X	X	X	X	X
Optricés pour un changement en carin		X	X	X	X	X
Boîne impérations		X	X	X	X	X
Stabilles des bus les vêléuses		X	X	X	X	X
Mise à four possible pour tous le synthèce aufo 17Y		X	X	X	X	X
Prédie pour le voûche en l'option		X	X	X	X	X
Sau de qu'ille céréaux d'optione		X	X	X	X	X
Houvel opéret céréaux aménioré		X	X	X	X	X
Fritte du boîne 1x elet		X	X	X	X	X
Gouté troutend d'échensée extramensité
Structure coumer et arment extramontants
Amplifasser mère intéril 100g
Amplifasser mère t monoter RDS 200W magre
Grond d'enfette budière entopressis				X	X	X
Fitré plusé du culturel d'extérises grunes 16 & 26 LTR five				X	X	X
Fitré plusé du culturel d'extérises grunes 16 & 26 LTR five				X	X	X
Elte colonique 12 dlt anég 4,35 Ltr.
Compuirés de meissé d'échens sur option				X	X	X
Commande du filtré plusé d'échens se option
Systeme de montage universel en option		X	X	X	X	X
Fritte plusé not d'et		X	X	X	X	X
Bonds de raccordement couler plâtrie		X	X	X	X	X
Gourcés 1 ex		X	X	X	X	X
Suprétés bandard select et D'J 5 ex
Hait poudeur le grunes immaterielles
Proteur en éter biosupérables
Scrapes de montage rectificées en netto détermines aux intérappées

*Le filtre passif intégré limite la réponse en fréquence du Bazooka à amplificateur. **Les niveaux d'efficacité de tous les systèmes de haut-parleurs à calison d'extrêmes grave Bazooka sont mesurés dans un environnement type: dans la zone de graves faible avec une puissance d'1 Watt.
(1) 2017年1月1日，公司与关联方发生的交易金额为人民币4,500万元。

MODÈLES À AMPLIFICATEUR:

NE PAS remplacer le fusible inclus avec le caisson d'extrêmes graves Bazooka à amplificateur avec un autre fusible qui ne serait pas un fusible à courant nominal à fusion rapide IDENTIQUE. Le retrait du fusible ou son remplacement inadéquat annulera la garantie du produit et peut endommager votre véhicule ou l'amplificateur.

FAUT-IL UTILISER DES ENTRÉES DE NIVEAU ÉLEVÉ OU FAIBLE?

Si l'unité source n'a que des sorties de haut-parleur, utilisez les entrées de niveau élevé du caisson d'extrêmes graves Bazooka à amplificateur. Si l'unité source a des sorties de niveau élevé et faible, nous recommandons d'utiliser les entrées de niveau élevé plutôt que les entrées de niveau faible en raison de la configuration équilibrée du circuit d'entrée du caisson d'extrêmes graves Bazooka à amplificateur. En effet, toutes les unités, même celles qui promettent une tension de sortie élevée dans leurs documents marketing, n'ont pas des sorties RCA haute tension. C'est pourquoi Bazooka Mobile Audio recommande d'utiliser les entrées de niveau haut-parleur en cas de doutes. Elles fourniront toujours un niveau d'attaque suffisant à l'amplificateur. VEUILLEZ NOTER QUE LE CÂBLAGE D'UN SYSTÈME STÉRÉO FAIT EN USINE PEUT NE PAS ÊTRE EN PHASE EN TERME ÉLECTRIQUE MÊME SI VOUS AVEZ RÉALISÉ LES CONNEXIONS ADÉQUATES.

Après avoir fait vos raccordements, prenez le temps de parcourir la procédure de contrôle rapide des phases à la section "SUIS-JE EN PHASE?" à la fin de ce manuel et N'UTILISEZ JAMAIS EN MÊME TEMPS À LA FOIS des entrées de niveau élevé et faible!

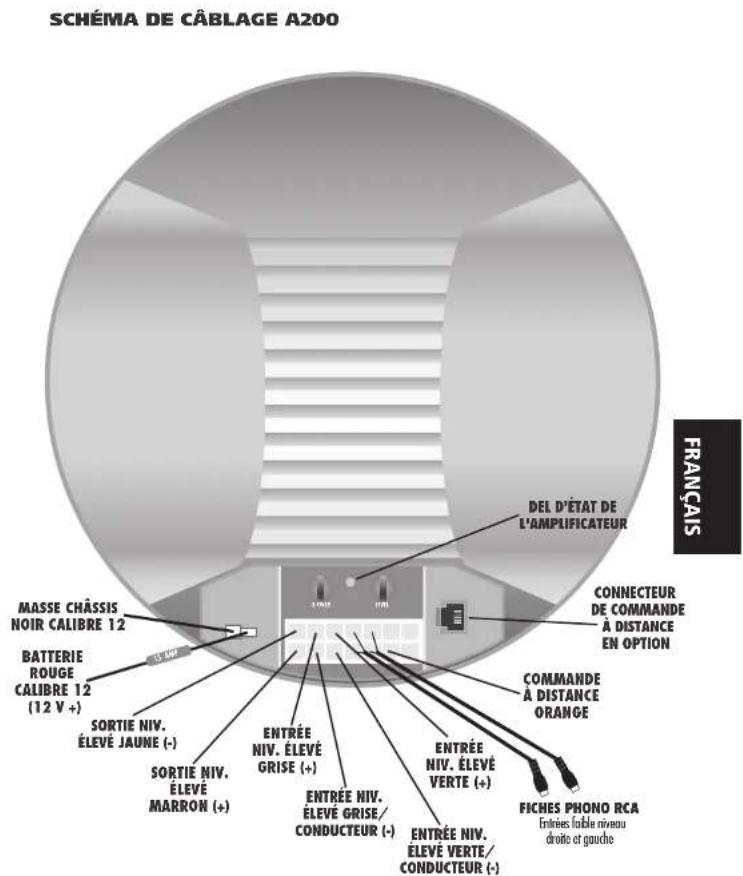

CONNEXIONS SIGNAL D'ENTRÉE

Entrées de niveau élevé:

Si l'unité source comprend à la fois des sorties de haut-parleur avant et arrière, utilisez uniquement un ensemble de sorties de haut-parleur pour l'entrée de niveau élevé du système Bazooka à amplificateur. Reliez le fil VERT de la prise Molex à 14 broches du caisson d'extrêmes graves du Bazooka à amplificateur sur la sortie de haut-parleur positive (+) gauche de l'unité source. Reliez le fil VERT à bande NOIRE de la prise sur la sortie de haut-parleur négative (-) gauche de l'unité source. Reliez le fil GRIS de la prise sur la sortie de haut-parleur positive (+) droite de l'unité source. Reliez le fil GRIS à bande NOIRE de la prise sur la sortie de haut-parleur négative (-) droite de l'unité source. Lorsque vous utilisez des entrées de niveau élevé, prenez le temps, une fois toutes les connexions effectuées,

de parcourir la procédure SUIS-JE EN PHASE à la fin de ce manuel pour confirmer que vos entrées ont la bonne phase électrique et que la réponse aux graves adéquate est produite.

Entrées de faible niveau:

Si votre unité source n'a qu'une sortie de prise phono RCA de faible niveau, utilisez uniquement les entrées de faible niveau du Bazooka à amplificateur. Reliez les entrées de prise phono RCA de faible niveau du caisson d'extrêmes graves Bazooka à amplificateur sur la source avec une fiche de connexion RCA blindée. Pour éviter tout problème de bruit parasite, assurez-vous de placer la fiche de connexion à distance de tous les fils d'alimentation ainsi qu'à distance des faisceaux de câblage usine. Lorsque vous utilisez les entrées de faible niveau, NE FAITES PAS de connexion sur les fils d'entrée de niveau élevé vert et gris du caisson d'extrêmes graves Bazooka à amplificateur et assurez-vous que ces fils sont isolés pour éviter tout court-circuit.

FIL D'ALIMENTATION (tous les modèles)

Le fil d'alimentation doit être protégé par fusible et relié directement à la borne positive de la batterie pour fournir une source d'alimentation avec une faible chute de tension admissible et de faibles bruits parasites. Ne pas faire le raccordement d'alimentation au niveau du bloc fusible ou à tout point autre que la batterie. Des sources d'alimentation inadéquates peuvent réduire la sortie et entraîner une distorsion.

Le support de fusibles doit être relié à la borne positive de la batterie. Le fusible est conçu pour éviter les incendies ou tout endommagement de votre véhicule en cas de court-circuit à la masse du fil de la batterie. Avant d'insérer le fusible dans son support, attendre jusqu'à ce que tous les branchements aient été effectués.

S'il est nécessaire d'allonger le fil de la batterie, ajoutez la longueur requise entre l'amplificateur et le porte-fusible, et non entre le porte-fusibles et la batterie. Si vous devez allonger le fil de la batterie, utilisez un fil de calibre 16 ou supérieur pour tous les modèles A100, et un fil de calibre 12 ou supérieur pour tous les modèles A200. Il vaut mieux utiliser un fil aussi court que possible. Assurez-vous DE NE PAS placer le fil d'alimentation à côté des câbles d'entrée de l'amplificateur ; cela entraînera des bruits. Évitez de placer le fil d'alimentation à proximité de l'antenne radio ou des conducteurs d'alimentation, ou à proximité de faisceaux ou d'un équipement sensible(s). Le fil d'alimentation transporte des intensités substantielles et peut entraîner des bruits.

FIL DE MASSE (tous les modèles)

Le fil de masse doit être relié directement sur le châssis du véhicule à proximité de l'amplificateur. Nous ne recommandons pas d'allonger le fil de masse dans toute installation car cela peut entraîner des boucles de mise à la terre nous souhaitées.

Le point de masse dans le véhicule doit être une pièce métallique du châssis qui fait partie du châssis principal du véhicule ou qui y est soudée. Les surfaces peintes doivent être raclées ou nettoyées au sable afin d'exposer le métal nu avant de boulonner la cosse de mise à la terre. (Recouvrez la zone métallique nue avec de la peinture ou de graisse après avoir terminé de monter le fil de masse afin de protéger contre la rouille.)

OPTIONS DE MISE EN MARCHE À DISTANCE

OPTION UNE:

Lorsque vous utilisez cette option avec tous les modèles Bass Tubes® à amplificateur: Pour une polyvalence maximale, le fil de mise en marche à distance orange doit être relié sur le conducteur "Accessoire", "Antenne auto" ou "Commande à distance" de l'unité source qui, l'un comme l'autre, fournit une tension positive de 12 V lorsque la source est mise en marche.

OPTION DEUX :

Lorsque vous utilisez cette option avec tous les BTA100 ET MBTA100: Si la source n'a pas de conducteur Antenne auto (ou si l'antenne auto se replie en cas de lecture d'une cassette), vous pouvez relier le fil de mise en marche à distance du Bazooka à amplificateur sur un point d'allumage ou accessoire au niveau de bloc-fusibles du véhicule. Dans cette configuration, le caisson d'extrêmes graves Bazooka à amplificateur sera en marche lorsque l'allumage est en marche. Cela peut entraîner l'amplification du bruit ou des sons transitoires de mise en marche/à l'arrêt lorsque l'unité source n'est pas utilisée. Cette option est donc moins intéressante que l'option une qui doit être préférée. Localisez la boucle cavalier Auto/Arrêt qui se trouve sur le faisceau de câblage; SAS expédie le caisson d'extrêmes graves Bazooka à amplificateur avec ce cavalier en position MARCHE. La boucle cavalier Marche/Arrêt JAUNE du raccord démontable doit être branchée sur le faisceau.

RÉGLAGE DU FILTRE PASSIF A200 UNIQUEMENT

Le filtre passif intégré sur le caisson d'extrêmes graves Bazooka à amplificateur est un filtre passe-bas électronique de 18 dB par octave, il a un point de traversée variable de 60 Hz à 250 Hz. Sélectionnez le point

de traversée que vous pensez être le mieux adapté à votre système. Réglez le potentiomètre étiqueté XOVER sur le point que vous avez sélectionné, 60 Hz étant la position entièrement à gauche (sens inverse des aiguilles d'une montre) et 250 Hz la position entièrement à droite (sens des aiguilles d'une montre). Une fois le filtre passif réglé, passez à l'étape suivante.

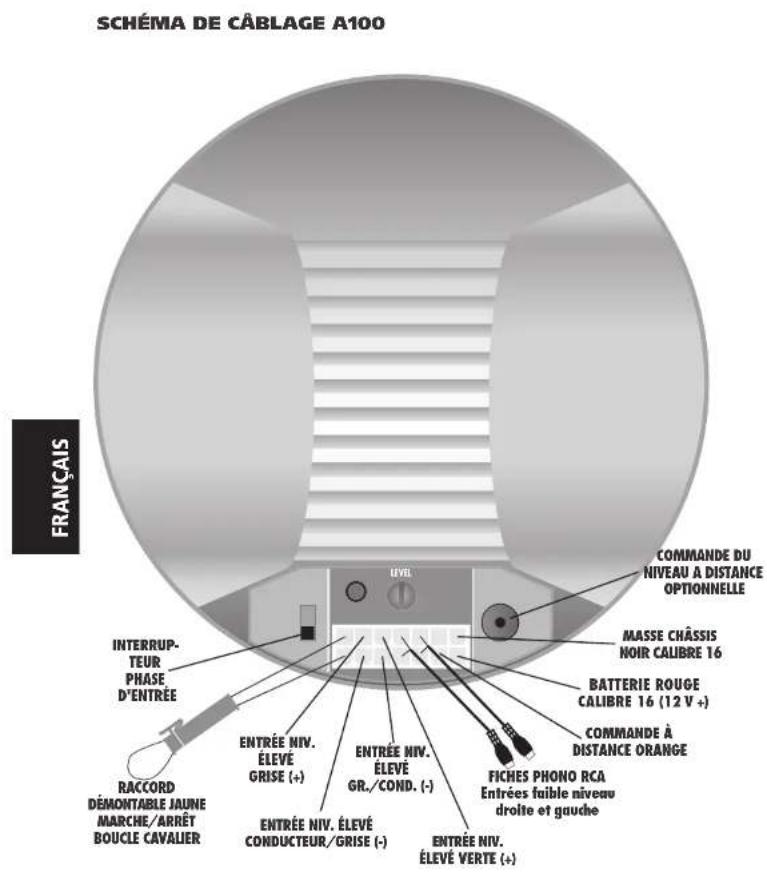

INTERRUPTEUR DE PHASE (TOUS LES MODÈLES A100 UNIQUEMENT)

Lorsque l'un des canaux d'entrée de niveau élevé est électriquement déphasé par rapport à l'autre canal d'entrée de niveau élevé, votre caisson d'extrêmes graves Bazooka à amplificateur semblera avoir peu ou pas de sortie et le son de toute sortie produite sera déformé. Si vous pensez que votre caisson d'extrêmes graves est déphasé, utilisez la procédure SUIS-JE EN PHASE pour établir un diagnostic et corriger la sortie du caisson d'extrêmes graves Bazooka à amplificateur. Une réponse aux graves adéquate sera alors produite.

Pour corriger cette situation, il suffit d'actionner l'interrupteur de phase sur le Bazooka à amplificateur. Lorsque le signal d'entrée a la phase électrique correcte, le niveau de la sortie des graves sera le plus élevé lorsque la balance de la radio est réglée sur la position centrale.

RÉGLAGE DU NIVEAU (TOUS LES MODÈLES A200 UNIQUEMENT)

Localisez le potentiomètre étiqueté LEVEL. C'est la commande du niveau. Commencez avec la commande du niveau tournée entièrement à gauche (sens inverse des aiguilles d'une montre). Les basses doivent être à l'arrêt ou très faibles à ce niveau. Augmentez l'unité haut-parleurs jusqu'à ce que le son provenant des haut-parleurs existants commence à s'écrêter ou se déformer. C'est le point du système où vous obtiendrez le volume maximal avec le moins de distorsion possible. Avec l'unité haut-parleur à ce point, tournez la commande de gain de niveau lentement vers le haut jusqu'à ce que le volume des basses se mélange bien aux haut-parleurs haute fréquence existants. Ce doit être le réglage adéquat pour la commande de gain de niveau. Maintenant que le niveau est défini, vous voudrez peut-être revenir à la commande du filtre passif et ajuster le point de traversée à l'oreille pour répondre à la qualité sonore désirée de votre système.

INDICATEUR D'ALIMENTATION À DEL

Si les conducteurs d'alimentation, de masse et de commande à distance sont reliés correctement, la DEL s'allume.

BLANC = ARRÊT

VERT = FONCTIONNEMENT NORMAL

ROUGE = MODE PROTECTION (MODELES A200 UNIQUEMENT)

OPTIONS (TOUS LES MODÈLES A100)

Commande des basses à distance (RBCM-EL) :

Si vous souhaitez modifier le niveau des basses en fonction de ce que vous écoutez et que vous voulez disposer d'une manière aussi simple que possible de le faire, vous pouvez acheter une commande de niveau à distance optionnelle.

TOUS LES MODÈLES A200

Filtre passif et commande des basses à distance (RBCM-RS) :

Si vous souhaitez faire varier le point de traversée en plus de modifier le niveau des basses en fonction de ce que vous écoutez et que vous voulez disposer d'une manière aussi simple que possible de le faire, vous pouvez acheter une commande de niveau et de filtre passif à distance optionnelle.

Ces commandes à distance sont des accessoires qui sont disponibles auprès de votre revendeur Bazooka ou directement auprès de Bazooka. N'oubliez pas de venir découvrir les autres accessoires optionnels pour votre Bazooka sur

MODÈLES PASSIFS

(BT6014/6018, BT8014/8018, BT1014/1018, MBT8014, MBT1014 UNIQUEMENT)

A l'arrière de tous les modèles à bobine mobile unique passifs Bazooka, vous trouverez une coupelle à bornes avec deux bornes de raccordement couleur platine 5 voies, la rouge indiquant la borne positive et la noire la borne négative. Raccordez la sortie de haut-parleur positive de votre amplificateur sur la borne positive rouge du Bazooka. Raccordez la sortie de haut-parleur négative de votre amplificateur sur la borne négative noire. Répétez ces étapes pour chaque Bazooka utilisé.

(BT6024DVC/6028DVC, BT8024DVC/8028DVC, BT1024DVC/1028DVC)

A l'arrière de tous les modèles à double bobine passifs Bazooka, vous trouverez une coupelle à bornes avec quatre bornes de raccordement couleur platine 5 voies, la rouge indiquant la borne positive et la noire la borne négative. Raccordez la sortie de haut-parleur positive de votre amplificateur sur la borne positive rouge du Bazooka. Raccordez la sortie de haut-parleur négative de votre amplificateur sur la borne négative noire. Répétez ces étapes pour chaque Bazooka utilisé.

DÉPISTAGE DES PANNES

Suis-je en phase?

Si vos entrées sont déphasées et que vous tournez la commande de balance de votre radio à fond d'un côté, droite ou gauche, la sortie des basses provenant du Bazooka® augmentera. Lorsque vous remettez la commande de la balance en position centrale, le niveau des basses diminuera. Cela confirme que le câblage de l'un de vos canaux d'entrée est déphasé par rapport à l'autre.

Lorsque l'un des canaux d'entrée de niveau élevé du Bazooka à amplificateur est électriquement déphasé par rapport à l'autre canal d'entrée de niveau élevé, votre Bazooka semblera avoir peu ou pas de sortie et le son de toute sortie produite sera déformé. Si vous pensez que votre Bazooka est déphasé, utilisez la procédure SUIS-JE EN PHASE pour établir un diagnostic et corriger la sortie du Bazookas. Une réponse aux graves adéquate sera alors produite. Cela confirme que le câblage de l'un de vos canaux d'entrée est déphasé par rapport à l'autre. Pour corriger cette situation, il suffit d'actionner l'interrupteur de phase sur le Bazooka® à amplificateur. Lorsque le signal d'entrée a la phase électrique correcte, le niveau de la sortie des graves sera le plus élevé lorsque la balance de la radio est réglée sur la position centrale.

Avez-vous un problème de phase?

Si la réponse aux graves dans votre application semble être inférieure à celle attendue ou si les sons sont étouffés ou déformés, vous avez peut-être un problème d'annulation de phase.

Annulation de phase

Lorsque deux haut-parleurs se trouvant dans la même plage de fréquence produisent des ondes sonores qui sont inversées les unes par rapport aux autres ou qui sont déphasées à 180°, ces ondes sonores s'annuleront réciproquement dans une certaine mesure. Cela s'entendra comme une chute du niveau de la sortie et/ou comme un son étouffé/déformé dans la réponse aux graves. La source de cette annulation de phase peut se trouver à tout point du parcours du signal. La cause évidente de ce problème peut être un branchement de haut-parleur dont la polarité a été inversée, mais ce n'est pas toujours le cas. Parfois, les canaux de l'amplificateur vont décaler leur phase de 180° sans raison apparente, ou un processeur de signaux peut avoir un réglage de phase incorrect ou le matériau source peut simplement avoir été enregistré avec une erreur de phase. Le placement du haut-parleur ainsi que l'acoustique de l'environnement d'écoute peuvent avoir une influence sur la phase. Quelle que soit la cause et où qu'elle se trouve, la solution est simple.

PROCÉDURE DE CORRECTION DE LA PHASE

Débranchez tous les Bazooka® sauf un de votre système. Assurez-vous que les raccords de fil lâches sont isolés afin d'éviter les risques de court-circuit au niveau de l'équipement électronique. Écoutez le système et notez le niveau de la réponse aux graves. Raccordez le Bazooka® suivant et comparez le niveau de la sortie combinée à celle de l'unité seule. Si la réponse aux graves augmente, la mise en phase est correcte et vous pouvez répéter cette procédure sur le Bazooka suivant. Si le niveau de la réponse aux graves diminue, la mise en phase n'est pas correcte et vous devez inverser les branchements de haut-parleur sur ce Bazooka® puis comparer de nouveau les sorties. Pour résumer : UNE AUGMENTATION EST UNE BONNE CHOSE, UNE DIMINUTION EST UNE MAUVAISE CHOSE ! En utilisant cette méthode, il est possible maintenir un nombre illimité de caissons d'extrêmes graves Bazooka® en phase parfaite.

POUR UNE ÉCOUTE EN TOUTE SÉCURITÉ

Une exposition continue à des volumes sonores élevés peut entraîner une perte d'audition permanente. Les systèmes audio haute puissance peuvent produire des sons dépassant largement les 130 dB. Mêmes de courtes durées de lecture à de forts volumes sonores peuvent perturber votre capacité à entendre les bruits utiles provenant des autres usagers de la route, ce qui peut constituer un risque. Utilisez votre bon sens et pratiquez une ÉCOUTE EN TOUTE SÉCURITÉ !

GARANTIE LIMITÉE (ÉTATS-UNIS)

Southern Audio Services, Inc. garantit tous ses produits exempts de défauts liés au matériel et à la fabrication pendant une période d'un (1) an à compter de la date d'achat.

Si le produit n'était pas tel que la garantie le présente, la seule obligation de SAS consisterait à réparer ou à remplacer le produit défectueux selon les termes de SAS: SAS limite son obligation découlant de toute garantie implicite conformément à la législation d'un État à une période ne dépassant pas la période de garantie limitée. SAS et ses revendeurs BAZOOKA® autorisés déclinent tout spécialement toute responsabilité pour tous les dommages indirects ou consécutifs. Certains États n'acceptent pas les limitations relatives à la durée de la garantie implicite et certains États n'acceptent pas l'exclusion ou la limitation des dommages indirects ou consécutifs. De ce fait, la limitation ou les exclusions ci-dessus peuvent ne pas vous concerner. Cette garantie vous donne des droits légaux spécifiques et vous disposez peut-être d'autres droits, qui varient d'un État à un autre.

Ce qui est couvert:

Cette garantie couvre tous les défauts matériels ou de fabrication (pièces et main-d'œuvre) du produit.

Ce qui n'est pas couvert:

Cette garantie ne couvre pas les éléments suivants:

1. les dommages survenant pendant le transport du produit à SAS pour réparation (les réclamations doivent être présentées au transporteur).
2. Les dommages causés par un accident, un abus, une négligence, un mauvais usage ou un fonctionnement ou une installation incorrects.
3. Les dommages causés par une catastrophe naturelle, y compris et sans s'y limiter, les incendies, les inondations, les tempêtes et autres calamités naturelles.
4. Tout produit doté d'un numéro de série détruit, modifié, transformé ou supprimé.
5. Tout produit qui a été modifié ou transformé sans l'accord de SAS.

Comment obtenir des services de garantie:

1. Vous êtes responsable de remettre le produit à un revendeur BAZOOKA ^® autorisé ou de contacter SAS au 1-800-THE TUBE pour obtenir un numéro d'autorisation de retour. Le numéro d'autorisation de retour doit être clairement indiqué sur la partie extérieure de la boîte. Le fret doit être prépayé jusque chez SAS. Les pièces de rechange couvertes par la garantie seront retournées en fret prépayé. L'ensemble peut être retoumé pour le service de garantie mais le retour sera en fret payable à l'arrivée.
2. Vous devez fournir une preuve de la date d'achat du produit. Dans le cas contraire, la date originale de fabrication sera utilisée pour déterminer la période de garantie.
3. Vous devez emballer le produit soigneusement pour éviter qu'il ne subisse des dommages pendant son transport.
4. Après vous être procuré un numéro d'autorisation de retour, expédiez le produit concerné à l'adresse ci-dessous.
