NV-SUBRX - Carte réseau / adaptateur NUVO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau / adaptateur (récepteur sans fil pour caisson de basses)
Marque	NUVO
Modèle	NV-SUBRX
Dimensions (approx.)	10 x 6 x 3 cm (trous de serrure pour fixation)
Poids (approx.)	0.2 kg
Alimentation	Adaptateur secteur (100-240 V AC, 50/60 Hz)
Connexion audio	1 x entrée SUB RCA (LFE) vers caisson de basses
Fonction principale	Réception sans fil du signal audio pour caisson de basses
Portée sans fil	Jusqu'à 30 m (selon l'environnement)
Fréquence de fonctionnement	2,4 GHz
Installation	Fixation à l'arrière du caisson de basses via trous de serrure
Compatibilité	Caissons de basses NUVO avec entrée LFE
Sécurité	Conforme FCC Part 15, IC RSS-210; distance d'exposition RF : 20 cm (FCC) / 15 mm (IC)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. En cas de panne, contacter le service après-vente.
Température de fonctionnement	0 °C à 40 °C
Humidité	20% à 80% (sans condensation)
Contenu de l'emballage	Récepteur sans fil NV-SUBRX, cordon d'alimentation, câble RCA, vis de fixation

FOIRE AUX QUESTIONS - NV-SUBRX NUVO

Comment brancher le récepteur NV-SUBRX au caisson de basses ?

Utilisez un câble RCA pour relier la sortie SUB RCA du récepteur à l'entrée LFE (blanc) du caisson de basses.

Quelle alimentation est nécessaire pour le NV-SUBRX ?

Le récepteur est livré avec un cordon d'alimentation à brancher sur une prise secteur standard (100-240 V AC).

Comment fixer le récepteur à l'arrière du caisson de basses ?

Glissez les trous de serrure du récepteur par-dessus les vis pré-installées sur la plaque amplificateur du caisson de basses.

Le NV-SUBRX fonctionne-t-il sans émetteur ?

Le NV-SUBRX est un récepteur seul. Pour la transmission sans fil, vous devez utiliser l'ensemble NV-SUBTXRX qui inclut un émetteur.

Comment connecter l'émetteur (NV-SUBTXRX) à une source audio ?

Branchez l'émetteur à la sortie RCA de votre téléviseur ou récepteur A/V : soit via les canaux gauche et droit, soit via la sortie SUB RCA sur l'entrée LFE de l'émetteur.

Quelle est la portée maximale du système sans fil ?

La portée typique est d'environ 30 mètres en espace dégagé, mais peut varier selon les obstacles et interférences.

Le NV-SUBRX est-il compatible avec tous les caissons de basses ?

Il est conçu pour les caissons de basses NUVO disposant d'une entrée LFE (blanche). Pour d'autres marques, vérifiez la compatibilité.

Que faire en cas d'interférences avec d'autres appareils ?

Éloignez le récepteur des sources d'interférences (routeurs Wi-Fi, micro-ondes). Si le problème persiste, consultez la section Avis de la FCC de la notice.

Comment nettoyer le récepteur NV-SUBRX ?

Utilisez un chiffon doux et sec pour dépoussiérer l'appareil. N'utilisez pas de solvants ou de produits abrasifs.

Quelles sont les normes de sécurité respectées ?

L'appareil est conforme à la Partie 15 de la FCC et aux normes RSS d'Industrie Canada. Il doit être installé à au moins 20 cm du corps (FCC) ou 15 mm (IC).

MODE D'EMPLOI NV-SUBRX NUVO

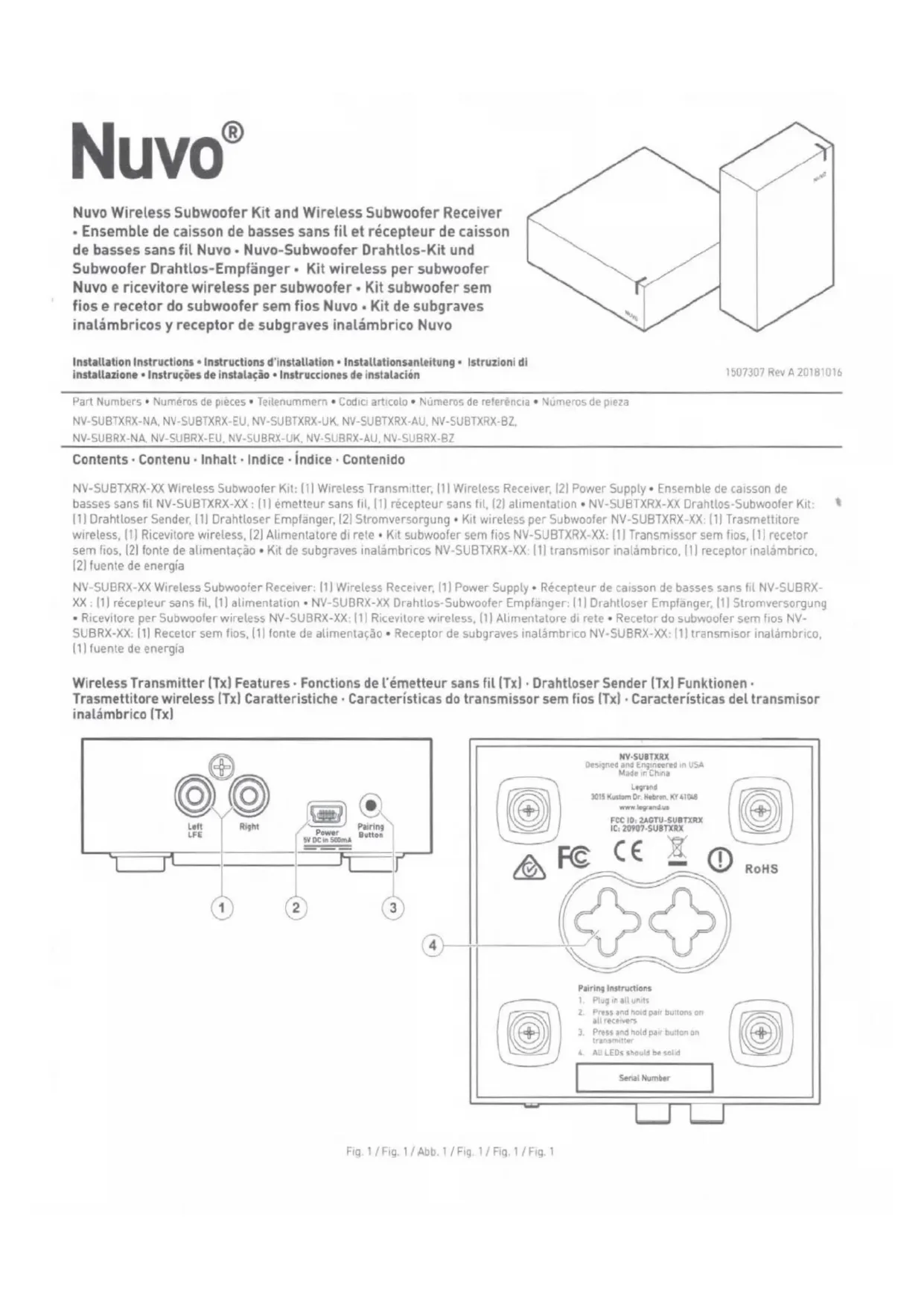

Cette fiche d'instructions couvre l'installation de l'ensemble du caisson de basses sans fil Nuvo® et du récepteur sans fil Nuvo® [NV-SUBTXRX-XX, NV-SUBRX-XX]. Ces ensembles s'apparient avec nos caissons de basses Nuvo pour permettre l'envoi d'un signal au caisson de basses depuis n'importe quel endroit de la pièce. Legrand propose les ensembles de caissons de basses sans fil avec un émetteur sans fil [NV-SUBTXRX-XX] ou sans [NV-SUBRX-XX] en fonction de votre système.

ÉTAPE 1: Brancher le Rx au caisson de basses en faisant passer un câble du port de sortie SUB RCA du récepteur au port d'entrée LFE (BLANC) du caisson de basses. (Fig. 3, Numéro 1)

ÉTAPE 2: Brancher le cordon d'alimentation dans la prise d'entrée d'alimentation à l'arrière du Rx. (Fig. 3, Numéro 2)

ÉTAPE 3: Attacher le récepteur sans fil (Rx) à l'arrière du caisson de basses (amplificateur) en glissant les trous de serrure du Rx par-dessus les vis de la plaque du caisson de basses.

ÉTAPE 4: (POUR ENSEMBLES NV-SUBTXRX-XX SEULEMENT)

1. Brancher l'émetteur sans fil [Tx] à un récepteur A/V ou une télévision (TV) par UNE des méthodes suivantes (a. ou b.) :

a. Faire courir un câble RCA du canal gauche du port de sortie RCA de la TV au port d'entrée du canal gauche (BLANC) du Tx (Fig. 4, Numéro 3), et du canal droit du port de sortie RCA de la TV au port d'entrée du canal et du canal droit (ROUGE) du Tx (Fig. 4, Numéro 4).
b. Faire courir un câble du port de sortie SUB RCA du récepteur au port d'entrée LFE (BLANC) du Tx. (Fig. 5, Numéro 5)

1. Faire courir un câble du port de sortie SUB RCA du récepteur au port d'entrée LFE (BLANC) du Tx. (Fig. 5, Numéro 5)

Informations Réglementaires

Avis de la FCC

Cet appareil est conforme à la Partie 15 du règlement de la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) Cet appareil doit accepter toutes les interférences reçues, notamment les interférences susceptibles de causer un fonctionnement indésirable.

Suite à des tests, cet équipement s'est avéré conforme aux limites d'un appareil numérique de classe B, en vertu de la section 15 du règlement de la FCC. Ces limites ont pour objet de fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut rayonner de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de causer des interférences nuisibles aux communications radio. Toutefois, il n'est pas possible de garantir l'absence d'interférences dans une installation particulière.

Si cet équipement cause des interférences nuisibles à la réception radio ou TV, ce qui peut être déterminé en l'eteignant puis en le rallumant, l'utilisateur est encouragé à essayer de corriger l'interférence en prenant l'une au moins des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Éloigner l'appareil de l'équipement ou du récepteur.
• Brancher l'équipement sur une prise correspondant à un autre circuit que celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV.

Cet équipement est conforme aux limites d'exposition au rayonnement de la FCC définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimum de 20 cm entre la ou les structures rayonnantes de l'émetteur et le corps de l'utilisateur ou des personnes à proximité.

Remarque : Toute modification apportée à cet appareil qui n'est pas expressément approuvée par le fabricant annulera la garantie et le droit accordé à l'utilisateur d'utiliser l'appareil.

Avis d'IC

Cet appareil est conforme aux normes RSS sur les appareils radio exemptés de permis d'Industrie Canada. Son utilisation est sujette aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) Cet appareil doit accepter toutes les interférences reçues, y compris les interférences susceptibles de causer le fonctionnement indésirable de l'appareil,

Déclaration d'exposition aux RF

Cet équipement satisfait aux limites d'évaluation DAS définies dans RSS-102 5e édition à la distance de séparation minimum de 15 mm du corps humain.

Remarque : Toute modification apportée à cet appareil qui n'est pas expressément approuvée par le fabricant annulera la garantie et le droit accordé à l'utilisateur d'utiliser l'appareil.

Doc #1507307 Rev A 20181016
