Type de produit	Kit caisson de basses sans fil (émetteur et récepteur)
Marque	NUVO
Modèle	NV-SUBTXRX
Catégorie	Carte réseau / adaptateur
Pays d'origine	États-Unis
Matériau du boîtier	Plastique ABS
Dimensions (hors tout)	10 x 6 x 2 cm (estimation)
Poids net total	Environ 150 g
Alimentation du récepteur	Adaptateur secteur (12 V CC, 1 A)
Alimentation de l'émetteur	Adaptateur secteur (5 V CC, 500 mA)
Type de connexion audio	RCA (entrée/sortie) et LFE
Portée sans fil	Jusqu'à 30 m en champ libre
Bande de fréquence	2,4 GHz
Compatibilité	Avec tout caisson de basses NUVO actif
Fonctions principales	Transmission audio sans fil, connexion RCA/LFE, montage mural possible
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter la distance de 20 cm (FCC) / 15 mm (IC) entre l'antenne et le corps. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Contacter le SAV NUVO.
Informations réglementaires	Conforme FCC Partie 15 et IC RSS-210. Classe B.
Contenu de l'emballage	Émetteur (Tx), récepteur (Rx), adaptateurs secteur, câbles RCA, manuel d'utilisation
Garantie	2 ans (à vérifier auprès du revendeur)

FOIRE AUX QUESTIONS - NV-SUBTXRX NUVO

Comment connecter l'émetteur à ma télévision ou mon ampli ?

Utilisez un câble RCA pour relier la sortie audio (gauche et droite) de votre source à l'entrée correspondante de l'émetteur (blanc pour gauche, rouge pour droite). Vous pouvez aussi utiliser la sortie SUB RCA si disponible.

Quelle est la portée maximale du signal sans fil ?

La portée peut atteindre 30 mètres en champ libre, mais peut être réduite par les murs et les interférences.

Comment appairer l'émetteur et le récepteur ?

Les appareils sont pré-appairés en usine. Si nécessaire, éteignez et rallumez les deux unités pour rétablir la connexion automatique.

Puis-je connecter plusieurs caissons de basses ?

Ce kit est conçu pour un seul caisson de basses. Pour plusieurs, vous aurez besoin de kits supplémentaires.

Que faire si le son est intermittent ou absent ?

Vérifiez les connexions RCA, assurez-vous que les adaptateurs secteur sont branchés et que les deux unités sont sous tension. Éloignez les sources d'interférences (routeurs, micro-ondes).

Le kit est-il compatible avec tous les caissons de basses ?

Il est compatible avec les caissons de basses actifs NUVO équipés d'une entrée LFE ou RCA. Vérifiez les spécifications de votre caisson.

Comment monter le récepteur sur le caisson de basses ?

Vissez d'abord les vis fournies sur la plaque du caisson, puis glissez les trous de serrure du récepteur par-dessus les têtes de vis.

Y a-t-il un délai audio (latence) ?

La latence est négligeable (inférieure à 20 ms), ce qui est adapté à un usage home cinéma.

Puis-je utiliser ce kit en extérieur ?

Non, ce kit est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'humidité ou à la pluie.

Que faire en cas de perte de la notice ?

Vous pouvez télécharger la notice au format PDF gratuitement sur notice-facile.com en recherchant le modèle NV-SUBTXRX.

MODE D'EMPLOI NV-SUBTXRX NUVO

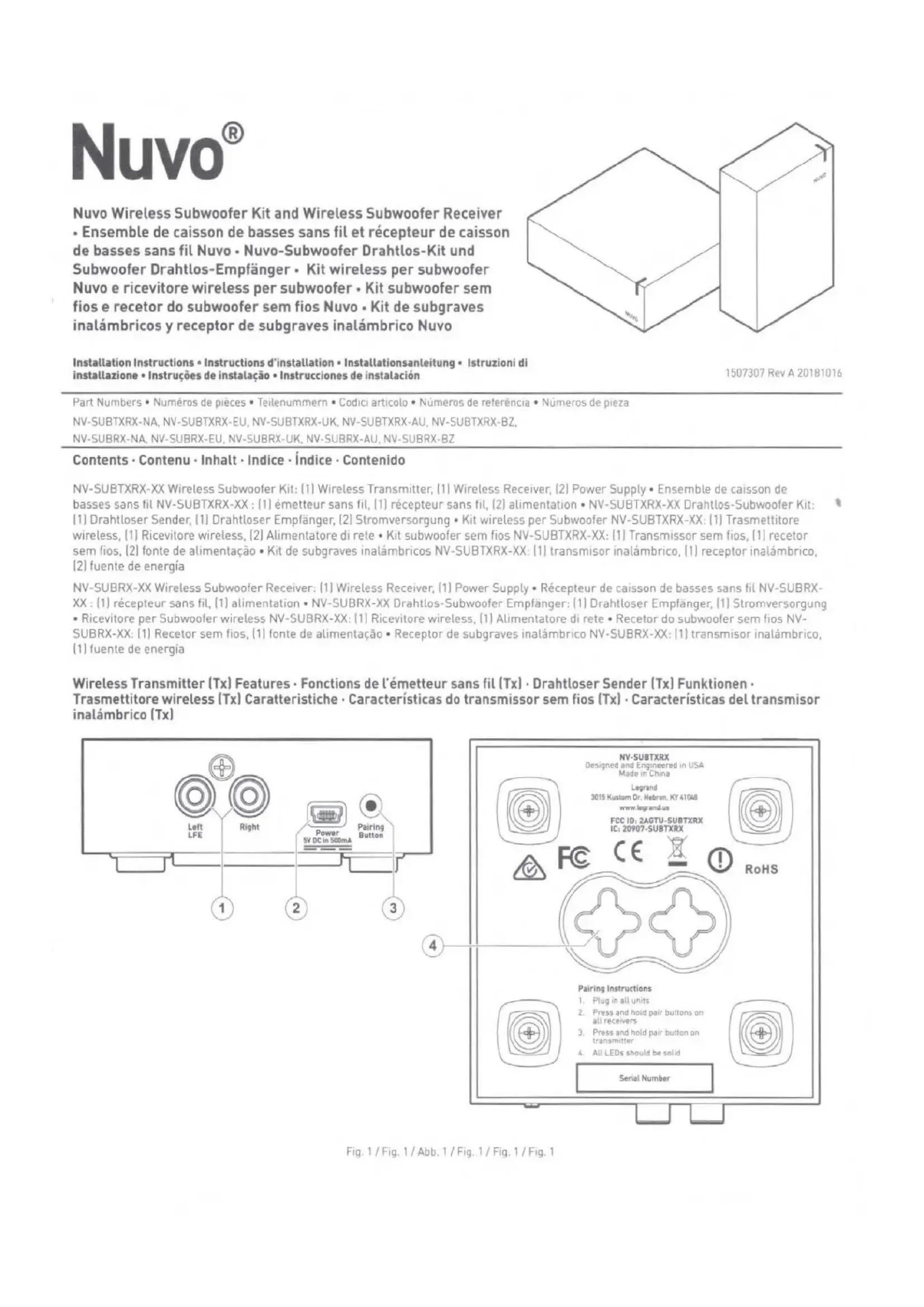

Cette fiche d'instructions couvre l'installation de l'ensemble du caisson de basses sans fil Nuvo® et du récepteur sans fil Nuvo® [NV-SUBTXRX-XX, NV-SUBRX-XX]. Ces ensembles s'apparient avec nos caissons de basses Nuvo pour permettre l'envoi d'un signal au caisson de basses depuis n'importe quel endroit de la pièce. Legrand propose les ensembles de caissons de basses sans fil avec un émetteur sans fil [NV-SUBTXRX-XX] ou sans [NV-SUBRX-XX] en fonction de votre système.

ÉTAPE 1: Brancher le Rx au caisson de basses en faisant passer un câble du port de sortie SUB RCA du récepteur au port d'entrée LFE (BLANC) du caisson de basses. (Fig. 3, Numéro 1)

ÉTAPE 2: Brancher le cordon d'alimentation dans la prise d'entrée d'alimentation à l'arrière du Rx. (Fig. 3, Numéro 2)

ÉTAPE 3: Attacher le récepteur sans fil (Rx) à l'arrière du caisson de basses (amplificateur) en glissant les trous de serrure du Rx par-dessus les vis de la plaque du caisson de basses.

ÉTAPE 4: (POUR ENSEMBLES NV-SUBTXRX-XX SEULEMENT)

1. Brancher l'émetteur sans fil [Tx] à un récepteur A/V ou une télévision (TV) par UNE des méthodes suivantes (a. ou b.) :

a. Faire courir un câble RCA du canal gauche du port de sortie RCA de la TV au port d'entrée du canal gauche (BLANC) du Tx (Fig. 4, Numéro 3), et du canal droit du port de sortie RCA de la TV au port d'entrée du canal et du canal droit (ROUGE) du Tx (Fig. 4, Numéro 4).
b. Faire courir un câble du port de sortie SUB RCA du récepteur au port d'entrée LFE [BLANC] du Tx. (Fig. 5, Numéro 5)

1. Faire courir un câble du port de sortie SUB RCA du récepteur au port d'entrée LFE (BLANC) du Tx. (Fig. 5, Numéro 5)

Informations Réglementaires

Avis de la FCC

Cet appareil est conforme à la Partie 15 du règlement de la FCC. Son utilisation est sujette aux deux conditions suivantes : [1] Cet appareil ne doit pas causer d'interférences nuisibles, et [2] Cet appareil doit accepter toutes les interférences reçues, notamment les interférences susceptibles de causer un fonctionnement indésirable.

Suite à des tests, cet équipement s'est avéré conforme aux limites d'un appareil numérique de classe B, en vertu de la section 15 du règlement de la FCC. Ces limites ont pour objet de fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut rayonner de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de causer des interférences nuisibles aux communications radio. Toutefois, il n'est pas possible de garantir l'absence d'interférences dans une installation particulière.

Si cet équipement cause des interférences nuisibles à la réception radio ou TV, ce qui peut être déterminé en l'eteignant puis en le rallumant, l'utilisateur est encouragé à essayer de corriger l'interférence en prenant l'une au moins des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Éloigner l'appareil de l'équipement ou du récepteur.
• Brancher l'équipement sur une prise correspondant à un autre circuit que celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV.

Cet équipement est conforme aux limites d'exposition au rayonnement de la FCC définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimum de 20 cm entre la ou les structures rayonnantes de l'émetteur et le corps de l'utilisateur ou des personnes à proximité.

Remarque : Toute modification apportée à cet appareil qui n'est pas expressément approuvée par le fabricant annulera la garantie et le droit accordé à l'utilisateur d'utiliser l'appareil.

Avis d'IC

Cet appareil est conforme aux normes RSS sur les appareils radio exemptés de permis d'Industrie Canada. Son utilisation est sujette aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) Cet appareil doit accepter toutes les interférences reçues, y compris les interférences susceptibles de causer le fonctionnement indésirable de l'appareil.

Déclaration d'exposition aux RF

Cet équipement satisfait aux limites d'évaluation DAS définies dans RSS-102 5e édition à la distance de séparation minimum de 15 mm du corps humain.

Remarque : Toute modification apportée à cet appareil qui n'est pas expressément approuvée par le fabricant annulera la garantie et le droit accordé à l'utilisateur d'utiliser l'appareil.

Doc #1507307 Rev A 20181016
