Reference Premiere RP-504C II - Haut-parleur KLIPSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur central
Dimensions	25,4 x 61 x 30,5 cm
Poids	9,07 kg
Réponse en fréquence	58 Hz - 25 kHz
Impédance	8 Ohms
Puissance nominale	100 Watts RMS
Puissance maximale	400 Watts
Configuration des haut-parleurs	2 woofers de 5,25 pouces, 1 tweeter de 1 pouce
Type de tweeter	Tweeter en titane avec pavillon Tractrix
Connectivité	Bornes à vis pour câbles de haut-parleurs
Utilisation recommandée	Configuration home cinéma, système audio domestique
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à l'eau, éviter les chocs violents
Garantie	2 ans
Accessoires inclus	Grille de protection, documentation

FOIRE AUX QUESTIONS - Reference Premiere RP-504C II KLIPSCH

Comment connecter le KLIPSCH Reference Premiere RP-504C II à mon amplificateur ?

Assurez-vous que votre amplificateur est éteint. Utilisez des câbles d'enceinte de qualité pour connecter les bornes positives et négatives du haut-parleur aux bornes correspondantes de l'amplificateur.

Quel est le meilleur emplacement pour mon KLIPSCH Reference Premiere RP-504C II ?

Pour un son optimal, placez le haut-parleur au centre de votre espace d'écoute, idéalement à hauteur d'oreille lorsque vous êtes assis. Évitez de l'enfermer dans un meuble.

Quelle doit être la puissance de l'amplificateur pour le KLIPSCH Reference Premiere RP-504C II ?

Il est recommandé d'utiliser un amplificateur avec une puissance de 50 à 150 watts par canal pour tirer le meilleur parti du RP-504C II.

Comment régler les niveaux de tonalité pour le KLIPSCH Reference Premiere RP-504C II ?

Utilisez les réglages de tonalité de votre amplificateur pour ajuster les graves, les médiums et les aigus selon vos préférences d'écoute. Évitez des réglages extrêmes pour un son équilibré.

Pourquoi mon KLIPSCH Reference Premiere RP-504C II ne produit-il pas de son ?

Vérifiez que le haut-parleur est correctement connecté à l'amplificateur et que l'amplificateur est allumé. Assurez-vous également que les câbles ne sont pas endommagés et que la source audio est sélectionnée.

Comment nettoyer le KLIPSCH Reference Premiere RP-504C II ?

Utilisez un chiffon doux et sec pour essuyer la surface du haut-parleur. Évitez les nettoyants abrasifs ou les produits chimiques qui pourraient endommager le fini.

Quelle est la garantie pour le KLIPSCH Reference Premiere RP-504C II ?

Le KLIPSCH Reference Premiere RP-504C II est généralement couvert par une garantie limitée de 5 ans. Vérifiez les détails exacts dans le manuel d'utilisation ou sur le site de Klipsch.

Puis-je utiliser le KLIPSCH Reference Premiere RP-504C II dans une configuration home cinéma ?

Oui, le RP-504C II est conçu pour être utilisé comme enceinte centrale dans une configuration home cinéma, offrant un excellent dialogue et une clarté sonore.

MODE D'EMPLOI Reference Premiere RP-504C II KLIPSCH

Enceintes des voies principales gauche et droite – Pour obtenir les meilleurs résultats, Klipsch Group, Inc. (KGI) suggère de placer vos enceintes à une distance de 1,8 à 4,6 m l'une de l'autre, et à au moins 61 cm des murs de la pièce. Elles peuvent également être légèrement tournées l'une vers l'autre pour une meilleure restitution stéréo. La position d'écoute devrait se situer à environ 1 à 1,5 fois la distance séparant les enceintes. Reportez-vous aux figures 1 et 3 pour le branchement et le positionnement.

Enceintes de voie centrale – Les enceintes de voie centrale sont conçues pour diffuser les dialogues et les sons principaux de manière à ce qu'ils semblent provenir de l'écran vidéo. Les enceintes devraient par conséquent être placées aussi près que possible de l'écran, de préférence directement au-dessus ou en dessous de l'écran. Reportez-vous aux figures 1, 2 et 3 pour le branchement et le positionnement.

Enceintes des voies surround arrière – Les enceintes surround Klipsch WDST devraient être placées à environ 60 cm au-dessus de la position d'écoute. Généralement, cela correspond à une hauteur d'environ 1,50 m à 2,10 m au-dessus du sol. Les enceintes surround devraient être placées sur les murs directement adjacents à la position d'écoute. Une autre option consiste à les installer sur le mur situé derrière la position d'écoute. Le positionnement des enceintes surround dépend des caractéristiques de votre pièce. Elles sont conçues pour recréer la sensation d'espace et d'ambiance que fournissent beaucoup des technologies de son surround d'aujourd'hui. Reportez-vous aux figures 1, 3 et 4 pour le branchement et le positionnement. Veuillez noter que les grilles des enceintes surround sont fixes et ne peuvent pas être retirées.

Branchement conventionnel – En utilisant du fil d'enceinte d'un diamètre minimum de 1,3 mm (16 AWG), reliez la borne « positive » (+) ROUGE de l'enceinte de GAUCHE à la borne « positive » (+) ROUGE de la voie de GAUCHE de votre amplificateur. Reliez la borne « négative » (-) NOIRE de l'enceinte de GAUCHE à la borne « négative » (-) NOIRE de la voie de GAUCHE de votre amplificateur. Répétez cette procédure pour brancher toutes les enceintes restantes aux voies appropriées de l'amplificateur. Reportez-vous à la figure 3. Veillez à ce qu'aucun des fils dénudés utilisés pour les branchements ne touche une autre borne, étant donné que cela pourrait provoquer un court-circuit et endommager votre équipement.

Certaines enceintes Reference de Klipsch sont équipées de bornes de raccordement jumelées qui sont reliées par un cavalier métallique. Ne retirez pas ce cavalier, sinon vos enceintes ne fonctionneront pas correctement. Laissez ce cavalier en place et branchez vos fils d'enceinte à la paire supérieure de bornes de raccordement. Il est possible de « bi-câbler » une enceinte qui dispose de deux paires de bornes de raccordement. Veuillez consulter le manuel de votre amplificateur pour de plus amples instructions.

Exigences relatives à l'amplificateur – Les enceintes Klipsch sont extrêmement efficaces et fonctionneront aisément avec un large éventail d'amplificateurs. Toutes les enceintes Klipsch ont une impédance de 8 ohms et peuvent fonctionner à très haute puissance avec peu de distorsion. Compte tenu des niveaux sonores élevés que les enceintes Klipsch sont capables de restituer, soyez prudent avec le réglage du volume. Un volume excessif pendant de longues durées peut causer des dommages irréversibles de l'ouïe. Une surcharge de votre amplificateur pourrait également endommager vos enceintes. Consultez votre revendeur pour vous assurer que votre amplificateur est adapté à votre application. Nous voulons que vous écoutiez pendant toute votre vie.

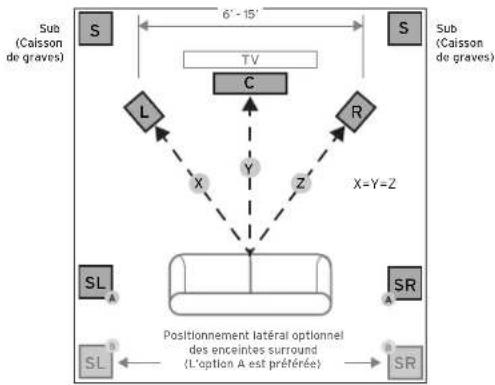

FIGURE 1 POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE


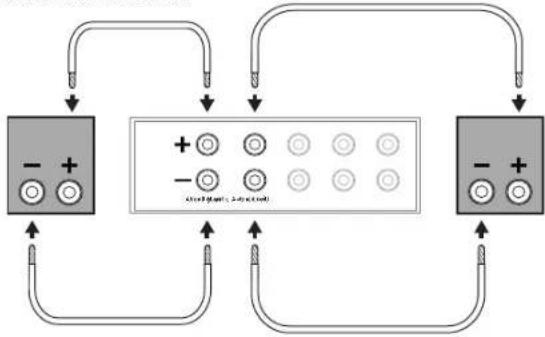

FIGURE 3 BRANCHEMENTS STANDARD
    note right of B "circuitpoint (dashed line)"

FIGURE 2 VOIE CENTRALE

E En dessous OU Au-dessus

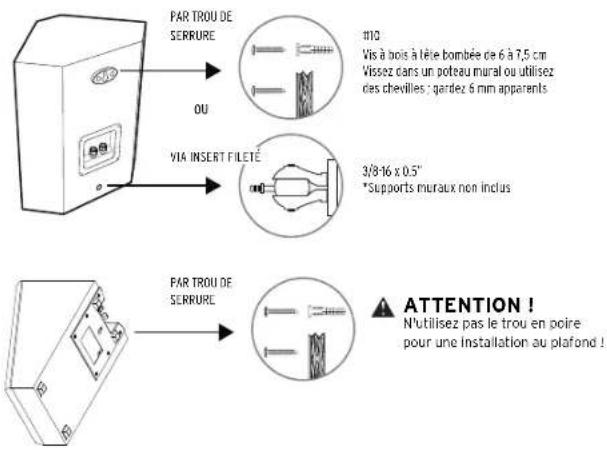

FIGURE 4 MONTAGE MURAL DES ENCEINTES SURROUND

PAR TROU DE SERRURE OU VIA INSERT FILETÉ #10 Vis à bois à tête bombée de 6 à 7,5 cm Vissez dans un poteau mural ou utilisez des chevilles : gardez 6 mm apparents 3/8-16 x 0,5" "Supports muraux non inclus" PAR TROU DE SERRURE ATTENTION ! N'utilisez pas le trou en poire pour une installation au plafond !

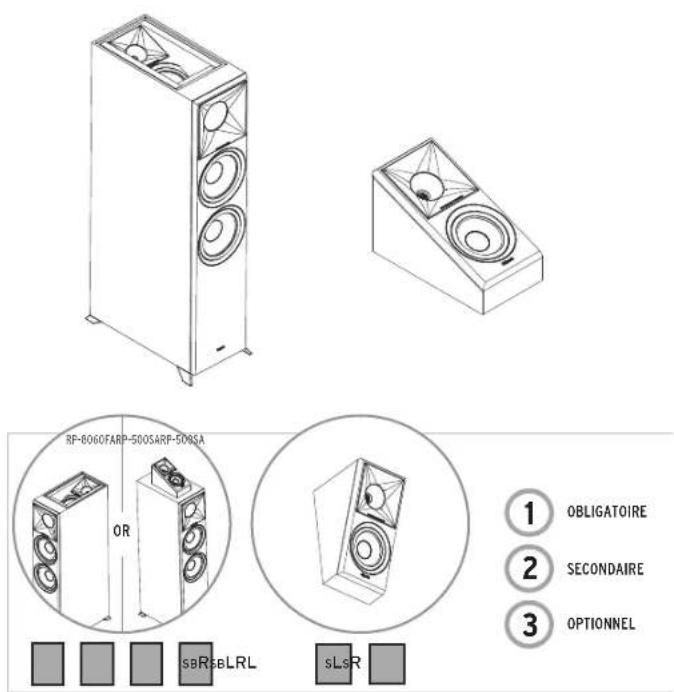

REFERENCE AVEC LA TECHNOLOGIE DOLBY ATMOS®

RF-8060FARP-500SARP-500SA OR SBREBLRL sLsR ① OBLIGATOIRE ② SECONDAIRE ③ OPTIONNEL


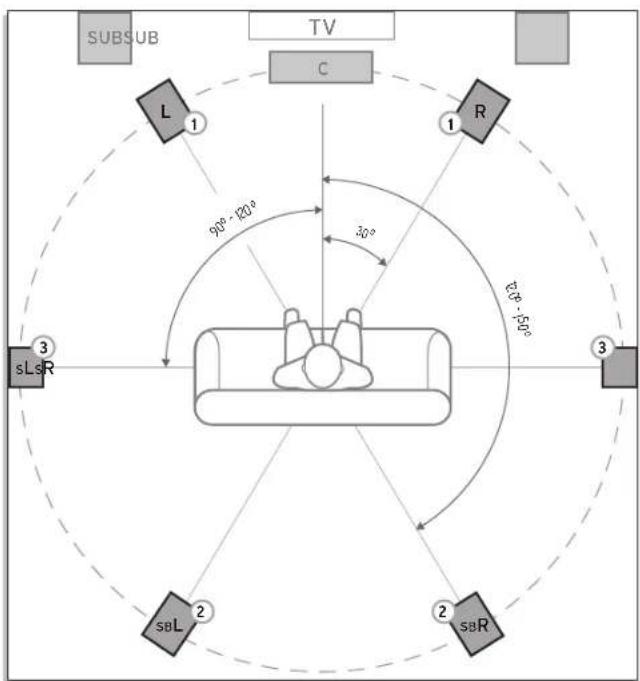

POSITIONNEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE

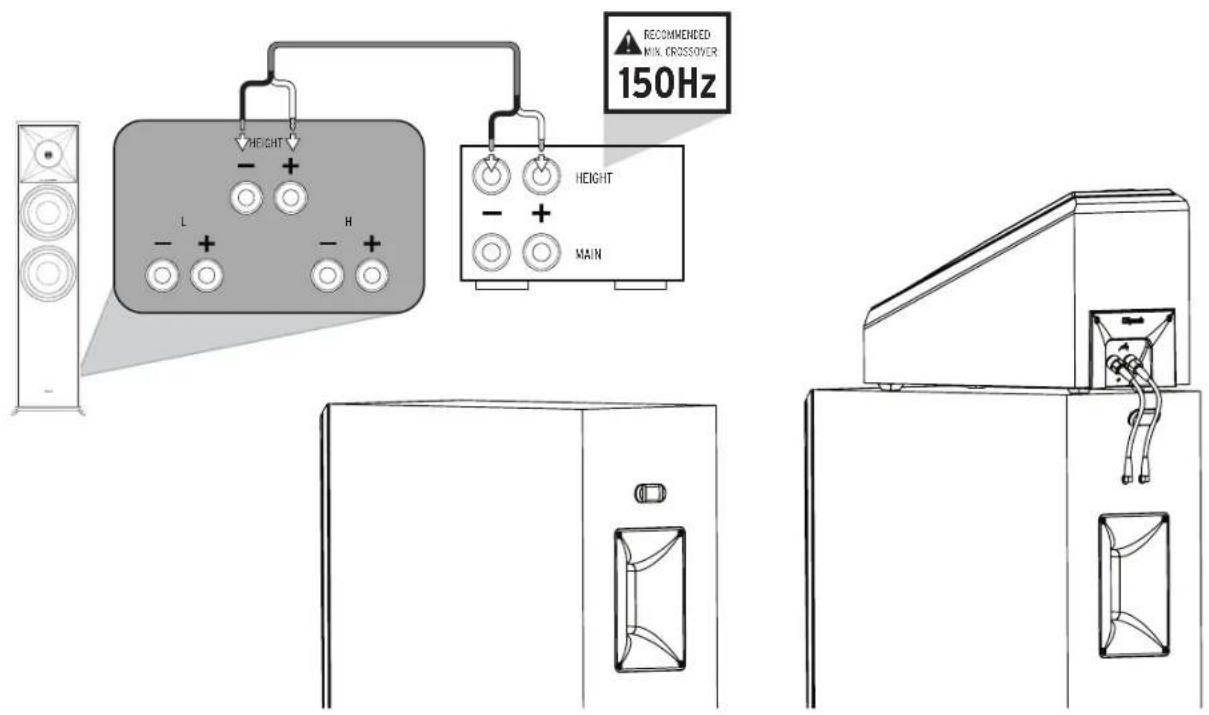

CONNEXION AU CANAL D'ÉLÉVATION DOLBY ATMOS®

RECOMMENDED MIN. CROSOVER 150Hz HEIGHT - + L - + - H HEIGHT - + MAIN

ENTRETIEN ET NETTOYAGE

La seule chose que vous devriez avoir besoin de faire pour vos enceintes est de les épousseter occasionnellement. N'utilisez jamais de produits de nettoyage abrasifs ou à base de solvant, ni aucun détergent agressif. Vous pouvez nettoyer les grilles avec la brosse d'un aspirateur.

ENREGISTREMENT DU PRODUIT

Enregistrez votre produit en ligne à www.klipsch.com/register

• Restez informé des nouveaux produits et des promotions.
• Vos informations personnelles ne seront jamais revendues.
• Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.

Veuillez conserver votre reçu pour toute réclamation au titre de la garantie.

RP-504C II RP-500C IIRP-404C II
