Type de produit	Réfrigérateur de boissons
Marque	Bartscher
Modèle	700273
Capacité	254 L
Plage de température	0 °C à 8 °C
Nombre de niveaux de température	7
Type de réfrigération	Statique
Dégivrage	Automatique
Type de porte	Battant, butée droite interchangeable
Nombre de portes	1
Nombre de tablettes	5 (réglables en hauteur)
Éclairage intérieur	Oui, avec interrupteur
Dimensions (L x P x H)	600 x 620 x 1450 mm
Poids	52,0 kg
Alimentation électrique	230 V, 50 Hz, 0,12 kW
Consommation énergétique	131 kWh/an
Classe énergétique	F
Réfrigérant	R600a (0,025 kg)
Classe climatique	T (16 °C à 43 °C)
Matériau extérieur	Plastique blanc
Matériau intérieur	HIPS
Isolation	Cyclopentane CS
Nettoyage	Débrancher, nettoyer avec chiffon doux et produit doux, éviter eau dans l'appareil
Sécurité	Ne pas utiliser d'appareils électriques à l'intérieur, ne pas stocker de substances inflammables

FOIRE AUX QUESTIONS - 700273 BARTSCHER

Comment régler la température du réfrigérateur Bartscher 700273 ?

Tournez le régulateur de température rotatif sur l'un des 7 niveaux (0 à 7). 0 arrête le compresseur, 1 est la température la plus élevée (réfrigération faible) et 7 la plus basse (réfrigération forte). Ajustez selon vos besoins.

Quelle est la capacité du réfrigérateur 700273 ?

Le réfrigérateur de boissons Bartscher 700273 a une capacité de 254 litres.

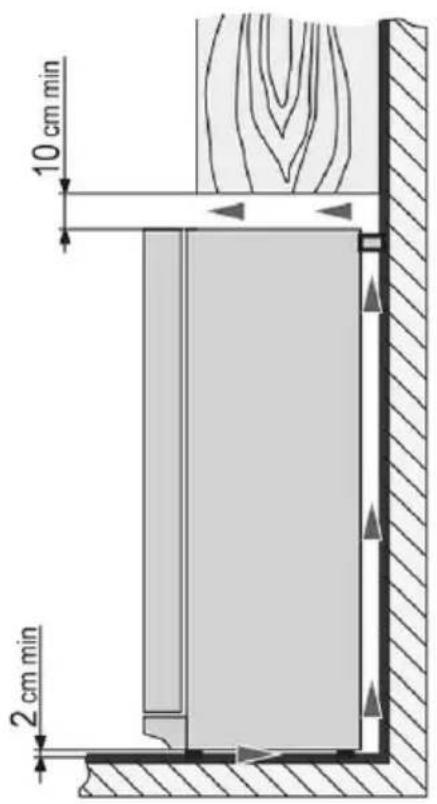

Comment installer correctement l'appareil ?

Placez l'appareil sur une surface plane, résistante à l'eau et bien aérée. Assurez une distance d'au moins 10 cm au-dessus et 60 mm sur les côtés. Ne l'inclinez pas à plus de 45° lors du transport. Branchez sur une prise individuelle avec protection.

Comment nettoyer le réfrigérateur Bartscher 700273 ?

Débranchez l'appareil et laissez-le refroidir. Retirez les tablettes et nettoyez-les avec un chiffon doux et de l'eau chaude savonneuse. Essuyez l'intérieur et l'extérieur avec un chiffon humide. Ne jamais utiliser de produits abrasifs ou d'eau sous pression. Nettoyez régulièrement le condenseur avec une brosse douce.

Que faire si le réfrigérateur ne refroidit pas assez ?

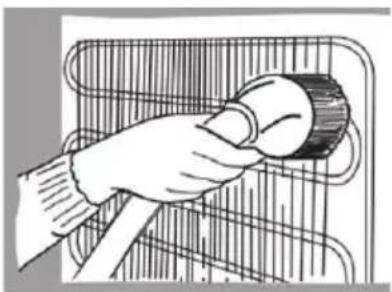

Vérifiez que le condenseur n'est pas encrassé, que l'appareil est éloigné des sources de chaleur, que la circulation d'air est suffisante (10 cm de distance), que la porte ferme bien et que le joint n'est pas endommagé. Assurez-vous que le régulateur de température est réglé sur un niveau adapté (4-6 pour un refroidissement plus fort).

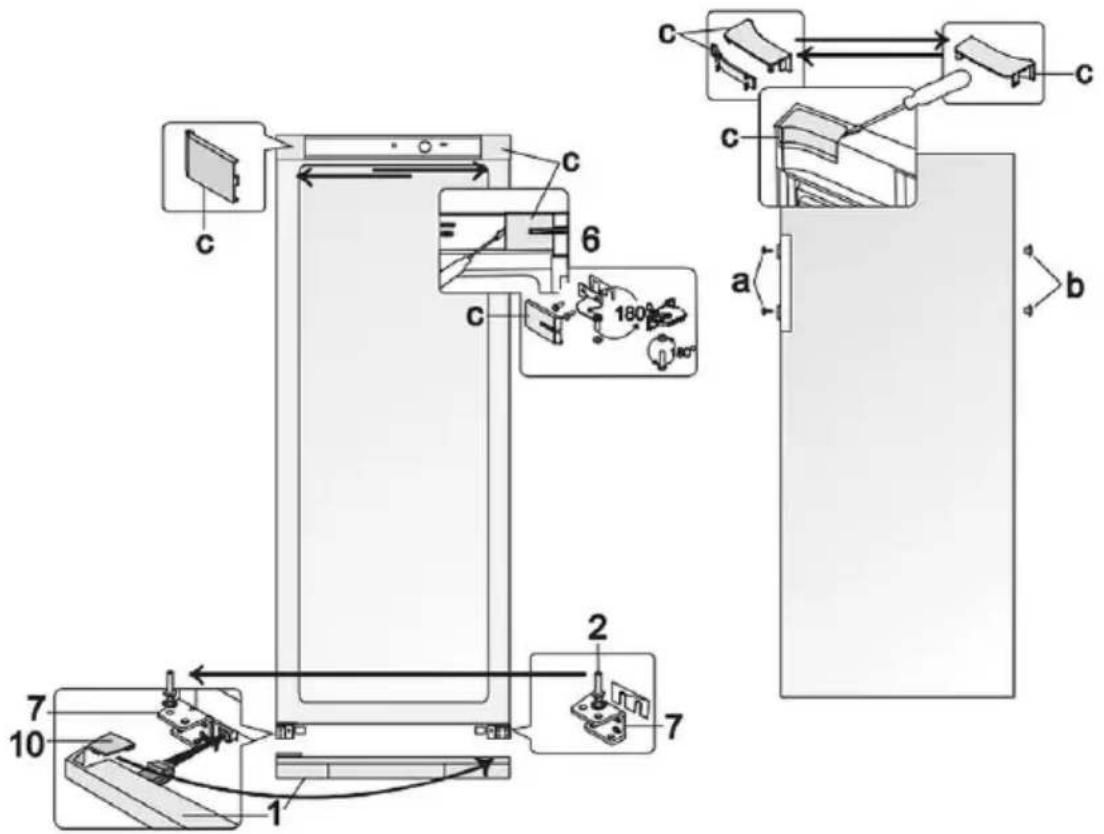

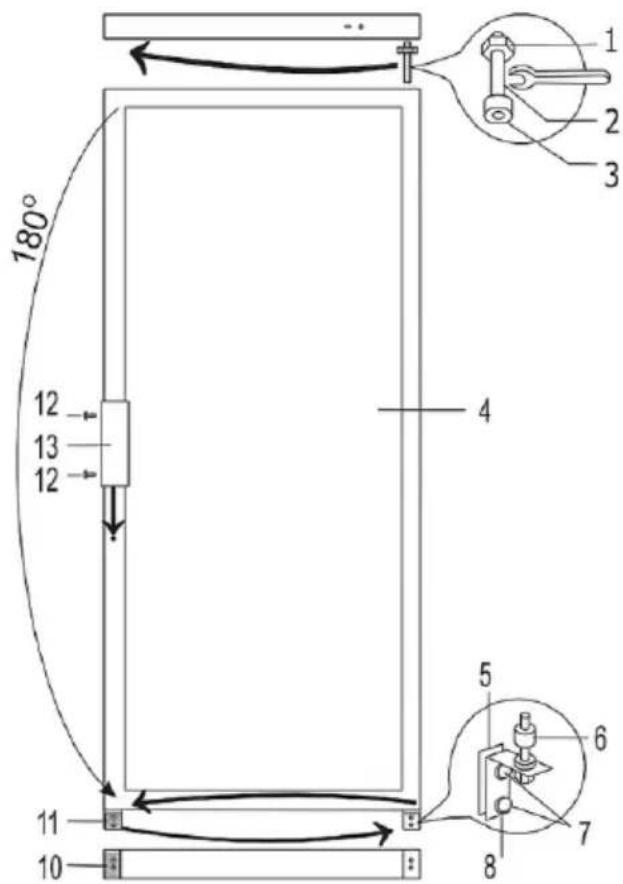

Puis-je changer le sens d'ouverture de la porte ?

Oui, la butée de porte est interchangeable de droite à gauche. Débranchez l'appareil au préalable. Utilisez une clé plate de 8 et 10 et un tournevis cruciforme. Suivez les instructions détaillées dans la notice. Il est conseillé de se faire aider.

Quel type de réfrigérant est utilisé et est-il inflammable ?

Le réfrigérant est le R600a (isobutane), quantité 0,025 kg. Il est inflammable. En cas de fuite, débranchez l'appareil, aérez la pièce et contactez le service après-vente. Ne pas utiliser de sources d'inflammation.

Comment dégivrer le réfrigérateur ?

Le dégivrage est automatique. L'eau de dégivrage s'évapore automatiquement. Si de l'eau s'accumule dans la goulotte, nettoyez l'orifice de vidange avec l'instrument fourni.

Que faire en cas de panne de courant ?

Évitez d'ouvrir la porte pour conserver le froid. Le réfrigérateur peut rester sans courant jusqu'à 10 minutes sans dommage. Si la coupure est plus longue, laissez la porte ouverte après le retour du courant pour éviter les moisissures.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour la référence 700273 Bartscher.

MODE D'EMPLOI 700273 BARTSCHER

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 1.0

Date de création : 2021-03-15

Manuel d'utilisation original

1 Sécurité .... 2

1.1 Explication des avertissements....2
1.2 Consignes de sécurité .... 3
1.3 Utilisation conforme à l'usage 6
1.4 Utilisation non conforme à l'usage 6

2 Généralités....7

2.1 Responsabilité et garantie 7
2.2 Protection des droits d'auteur 7
2.3 Déclaration de conformité 7

3 Transport, emballage et stockage 8

3.1 Inspection suite au transport....8
3.2 Emballage....8
3.3 Stockage 8

4 Paramètres techniques....9

4.1 Indications techniques 9
4.2 Éléments de l'appareil....12
4.3 Fonctions de l'appareil 14

5 Installation et utilisation .... 14

5.1 Installation.... 14
5.2 Utilisation 20

6 Nettoyage et maintenance....22

6.1 Consignes de sécurité pour le nettoyage....22
6.2 Nettoyage 22

7 Défaillances possibles 24

8 Élimination des déchets....26

Avant d'utiliser l'appareil, lire attentivement la notice et la conserver en un lieu facilement accessible !

La présente notice d'utilisation décrit l'installation, la manipulation et la maintenance de l'appareil, elle est une source d'informations importante et un ouvrage de référence. La connaissance de toutes les consignes de sécurité et d'utilisation comprises dans la présente notice est une condition indispensable pour assurer le fonctionnement correct et en toute sécurité de l'appareil. S'appliquent également les règles de prévention des accidents, les normes de sécurité au travail et la réglementation en vigueur dans le pays d'installation de l'appareil.

Avant d'utiliser l'appareil et surtout, avant de le mettre en marche, lire attentivement la présente notice d'utilisation pour éviter tout dommage ou blessure. Une utilisation incorrecte peut endommager l'appareil.

La présente notice d'utilisation fait partie intégrante du produit et doit être gardée directement à proximité de l'appareil et rester accessible à tout moment. En cas de cession de l'appareil, la présente notice d'utilisation doit être également fournie avec l'appareil.

1 Sécurité

L'appareil est conçu d'après les règles techniques en vigueur. Cependant, l'appareil peut constituer une source de dangers, s'il n'est pas utilisé correctement ou conformément à son usage. Toutes les personnes qui utilisent l'appareil doivent se tenir aux indications mentionnées dans la présente notice d'utilisation et respecter les consignes de sécurité.

1.1 Explication des avertissements

Les indications importantes relatives à la sécurité ainsi que les avertissements sont désignés dans la présente notice par des mentions d'avertissement adéquates. Ces indications doivent être impérativement respectées, pour éviter les accidents, les blessures et les dommages matériels.

DANGER!

La mention d'avertissement DANGER avertit contre les risques qui peuvent entraîner des blessures graves ou la mort, s'ils ne sont pas évités.

AVERTISSEMENT !

La mention AVERTISSEMENT avertit contre les risques qui peuvent entraîner des blessures graves, moyennement graves ou la mort, s'ils ne sont pas évités.

ATTENTION!

La mention ATTENTION avertit contre les risques qui peuvent entraîner des blessures légères ou moyennes, s'ils ne sont pas évités.

ATTENTION!

La mention ATTENTION indique un éventuel dommage matériel lié au non-respect des consignes de sécurité.

REMARQUE!

Le symbole REMARQUE indique à l'utilisateur les informations et les consignes relatives à l'utilisation de l'appareil.

1.2 Consignes de sécurité

Courant électrique

• Une tension de secteur trop élevée ou une installation incorrecte peuvent entraîner un risque de choc électrique.
• L'appareil peut être branché à l'électricité uniquement si les données sur la plaque signalétique correspondent à la tension de secteur.
• Pour éviter les courts-circuits, ne pas mouiller l'appareil.
• Si des défaillances apparaissent lors du fonctionnement de l'appareil, le débrancher immédiatement de l'alimentation électrique.
• Ne pas toucher la fiche avec les mains mouillées.
• Ne jamais saisir l'appareil, s'il tombe dans l'eau. Débrancher immédiatement l'appareil de l'alimentation électrique.
• Toute réparation ou ouverture du boîtier de l'appareil doit être réalisée par un personnel spécialisé et un service agréé.

• Ne pas déplacer l'appareil en le tenant par le câble.

• Éviter tout contact du câble de raccordement avec des sources de chaleur et des éléments pointus et tranchants.

• Ne pas plier, serrer ou nouer le câble de raccordement.
• Dérouler complètement le câble de raccordement.
• Ne jamais placer l'appareil ou tout autre objet sur le câble de raccordement.
  • Pour débrancher l'appareil de l'alimentation électrique, toujours tirer par la fiche.

Danger d'incendie / danger matériaux inflammables / danger d'explosion !

• Ne pas utiliser d'autres appareils électriques à l'intérieur de l'appareil.
• Ne pas stocker ou utiliser de l'essence, des gaz ou des liquides inflammables à proximité de cet appareil ou d'autres appareils. Les gaz peuvent constituer un risque d'incendie ou d'explosion.
• Ne pas placer dans l'appareil de matières explosives comme des aérosols avec des gaz propulseurs. À des températures inférieures, le contenu des récipients remplis de gaz ou de liquides inflammables peut s'écouler et s'enflammer au contact des étincelles générées par l'appareil électrique. Danger d'explosion !
• En cas de fuite du réfrigérant, retirer la fiche de la prise. Supprimer toutes les sources d'inflammation se trouvant à proximité, aérer la pièce et contacter le service. Éviter tout contact du réfrigérant avec les yeux, car il y a grand risque de blessure.
• Ne jamais utiliser de liquides inflammables pour nettoyer l'appareil ou ses éléments. Les gaz qui se forment, peuvent constituer un risque d'incendie ou d'explosion.
• En cas d'incendie, avant de procéder à l'extinction du feu, débrancher l'appareil de l'alimentation électrique. Ne jamais utiliser de l'eau pour éteindre les flammes, si l'appareil est branché à l'alimentation électrique. Une fois le feu éteint, assurer une arrivée d'air frais suffisante.
• Ne pas accélérer le processus de dégivrage à l'aide de dispositifs mécaniques ou de sources d'énergie thermique (bougies ou éléments chauffants) ou avec un tout autre moyen. La vapeur qui se forme, peut causer un court-circuit et les températures élevées peuvent endommager l'appareil.
• Veiller à maintenir tous les orifices d'aération découverts lors de l'exploitation de l'appareil.
• Ne jamais endommager le système de réfrigération de l'appareil.

Personnel utilisant l'équipement

- L'appareil peut être utilisé uniquement par un personnel spécialisé qualifié et formé.

• Le présent appareil ne peut pas être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites et des personnes ayant l'expérience et/ou les connaissances insuffisantes.
• Surveiller les enfants afin d'éviter qu'ils jouent avec l'appareil ou qu'ils le mettent en marche.

Utilisation incorrecte et non conforme

• L'utilisation non conforme à l'usage et non autorisée peut endommager l'appareil.
• L'appareil peut être utilisé uniquement s'il se trouve dans un état technique parfait et s'il permet une utilisation en toute sécurité.
• L'appareil peut être utilisé seulement si tous les raccordements ont été réalisés selon les normes.
  • N'utiliser l'appareil que lorsqu'il est propre.
• Utiliser uniquement des pièces de rechange originales. N'essayez jamais de réparer l'appareil vous-même.
  • Il est interdit de changer ou de modifier l'appareil ou ses éléments.

- Ne percer aucun trou dans l'appareil et n'y installer aucun autre dispositif.

- Ne pas placer d'objets lourds sur l'appareil.

1.3 Utilisation conforme à l'usage

Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et considérée comme non conforme à l'usage.

L'utilisation suivante est conforme à l'usage :

- Réfrigération et conservation d'aliments.

1.4 Utilisation non conforme à l'usage

Une utilisation non conforme à l'usage peut entraîner des blessures ou des dommages matériels dus à une tension électrique dangereuse, au feu ou aux températures élevées. L'appareil peut être utilisé uniquement aux fins décrites dans la présente notice d'utilisation.

L'utilisation suivante est non conforme à l'usage :

• Conservation d'objets et de liquides inflammables ou explosifs, comme l'éther, le kérosène ou les colles ;
• Conservation de matières explosives comme les aérosols avec des gaz propulseurs ;
• Conservation de produits pharmaceutiques ou de sang conservé ;
• Conservation d'animaux vivants.

2 Généralités

2.1 Responsabilité et garantie

Toutes les informations et consignes contenues dans la présente notice d'utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années. Le contenu effectif de la livraison peut, dans certaines circonstances, différer des explications décrites ici et des nombreuses représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiez d'options de commande supplémentaires, ou liées aux dernières modifications techniques.

Le fabricant ne peut être tenu responsable pour les dommages ou défaillances dus:

• au non-respect des consignes,
• à une utilisation non conforme à l'usage,
• aux modifications techniques effectuées par l'utilisateur,
• à l'utilisation de pièces de rechange non approuvées.

Nous nous réservons le droit d'introduire des modifications techniques dans le produit, qui améliorent les caractéristiques d'utilisation de l'appareil.

2.2 Protection des droits d'auteur

La notice d'utilisation et les textes, les dessins, les figures et les autres représentations qui y sont contenus sont protégés par la loi sur les droits d'auteur. Les reproductions de tous types et de toutes formes (même partielles) ainsi que l'exploitation et/ou la transmission du contenu à des tiers ne sont pas autorisées sans l'autorisation écrite du fabricant. Le non-respect de la disposition ci-dessus entraîne une obligation d'indemnisation. Les autres droits demeurent réservés.

2.3 Déclaration de conformité

L'appareil est conforme aux normes et aux Directives européennes en vigueur. Ce qui est confirmé par la Déclaration de conformité CE Sur demande, nous pouvons vous envoyer la Déclaration de conformité du produit donné.

3 Transport, emballage et stockage

3.1 Inspection suite au transport

Vérifier l'intégralité et l'absence de dommages dus au transport dès la réception du produit. Si des dommages dus au transport sont constatés, refuser la réception du produit ou accepter la réception sous conditions. Indiquer sur les documents de transport/la lettre de voiture de la société de transport les dommages constatés et déposer une réclamation. Les dommages cachés doivent être signalés immédiatement après leur constatation, car les demandes de dédommagement doivent être déposées dans les délais de réclamation.

Si des pièces ou des accessoires manquent, contacter notre service après-vente.

3.2 Emballage

Ne pas jeter le carton d'emballage de l'appareil. Il peut s'avérer utile pour stocker l'appareil, lors d'un déménagement ou lorsque vous devez envoyer l'appareil à notre service après-vente en cas d'éventuels dommages.

Toutes les parties de l'emballage sont faites à partir de matériaux recyclables. Ce sont des films et des sacs en plastique, des emballages en carton.

Pour l'élimination de l'emballage, respecter les consignes en vigueur dans votre pays. Réintroduire les matériaux d'emballage récupérables dans le circuit de recyclage.

3.3 Stockage

L'emballage doit rester fermé jusqu'au moment de l'installation de l'appareil. Lors du stockage, suivre les indications, marquées à l'extérieur, relatives au positionnement et au stockage. Stocker l'emballage dans les conditions suivantes :

• dans des locaux fermés
• dans un endroit sec et sans poussière
• à l'abri des produits agressifs
• à l'abri du soleil
• à l'abri des chocs mécaniques.

En cas de stockage prolongé (plus de trois mois), contrôler régulièrement l'état général de tous les éléments et de l'emballage. En cas de besoin, remplacer l'emballage par un nouveau.

4 Paramètres techniques

Version / Propriétés 700273 - 700321

• Réfrigération : statique
• Thermostat
  • Commande : bouton de réglage rotatif
  • Isolation : cyclopentane CS
• Fonction de dégivrage automatique

• Évaporation de l'eau de dégivrage
  • Type de porte : à battant

• 700273 - porte fermée

• 700321 – porte vitrée, avec cadre, double vitrage, verre de sécurité

- Butée de porte à droite, interchangeable

- Type de tablette intermédiaire : grille, acier, thermolaqué

- Tablettes intermédiaires réglables en hauteur

- Éclairage intérieur

- Interrupteur marche/arrêt de l'éclairage intérieur

• Témoin lumineux de marche/arrêt :

- 700273 - non

- 700321 - oui

Nom:	Réfrigérateur de boissons 254L
N° de l'article :	700273
Matériau :	plastique, blanc
Matériau à l'intérieur :	HIPS (High Impact Polystyrole)
Capacité en l :	254
Plage de température de – à en °C :	0 - 8
Réglage de la température, niveaux :	7
Température ambiante de – à en °C :	16 - 43
Réfrigérant / quantité en kg :	R600a / 0,025
Classe climatique:	T
Classe d'efficacité énergétique :	F
Consommation énergétique en kWh / an :	131
GWP :	3
Nombre de portes:	1
Nombre de tablettes intermédiaires :	5
Dimensions des tablettes (largeur x profondeur) en mm :	492 x 401
Puissance de raccordement :	0,12 kW | 230 V | 50 Hz
Dimensions (largeur x profondeur x hauteur) en mm :	600 x 620 x 1.450
Poids en kg :	52,0

Nous nous réservons le droit d'introduire des modifications techniques !

Nom :	Réfrigérateur de boissons 320LN
N° de l'article :	700321
Matériau :	plastique, blanc
Matériau à l'intérieur :	HIPS (High Impact Polystyrole)
Capacité en I :	320
Plage de température de – à en °C :	2 - 10
Réglage de la température, niveaux :	5
Température ambiante de – à en °C :	16 - 32
Réfrigérant / quantité en kg :	R600a / 0,065
Classe climatique:	3
Classe d'efficacité énergétique :	E
Consommation énergétique en kWh / an :	902
GWP :	3
Nombre de portes:	1
Nombre de tablettes intermédiaires :	5
Dimensions des tablettes (largeur x profondeur) en mm :	521 x 351
Puissance de raccordement :	0,23 kW | 230 V | 50 Hz
Dimensions (largeur x profondeur x hauteur) en mm :	600 x 600 x 1.730
Poids en kg :	67,0

Nous nous réservons le droit d'introduire des modifications techniques !

4.2 Éléments de l'appareil

Armoire à boissons 700273

1. Régulateur de température
2. Tablettes intermédiaires réglables en hauteur (4x)
3. Condenseur
4. Compresseur

5. Instrument de nettoyage de la goulotte d'évacuation de l'eau de condensation

6. Interrupteur de l'éclairage intérieur

7. Tablette, fixe (1x)
8. Plateau de récupération de l'eau de condensation
9. Porte
10. Système de vidange

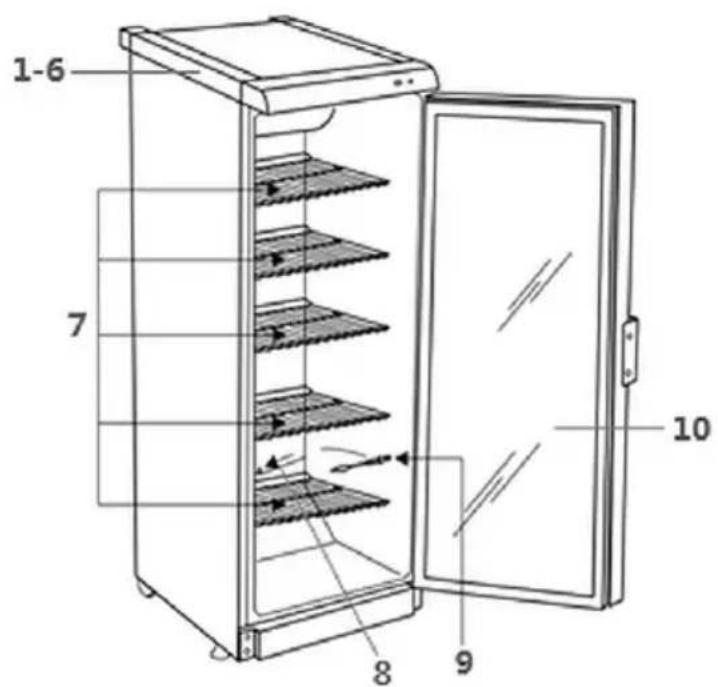

Armoire à boissons 700321

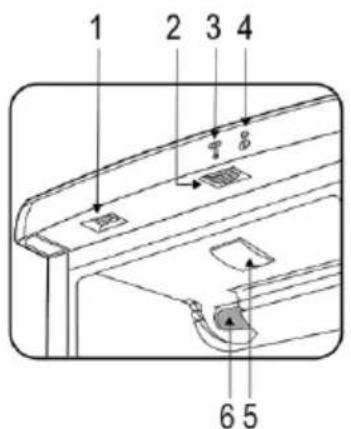

Éléments de commande / messages affichés

Fig. 3

1. Interrupteur de l'éclairage intérieur
2. Régulateur de température
3. Affichage des niveaux de température
4. Témoin vert de contrôle
5. Eclairage LED
6. Ventilateur
7. Tablettes intermédiaires réglables en hauteur (5)
8. Système de vidange
9. Instrument de nettoyage de la goulotte d'évacuation de l'eau de condensation
10. Porte vitrée avec cadre en aluminium
11. Condenseur
12. Plateau de récupération de l'eau de condensation
13. Compresseur

4.3 Fonctions de l'appareil

L'armoire à boissons est conçue pour la réfrigération et la conservation de boissons. Grâce aux tablettes intermédiaires réglables en hauteur, il est possible d'utiliser la capacité de 254 litres (ou de 320 litres) selon vos besoins.

5 Installation et utilisation

5.1 Installation

- Déballer l'appareil et éliminer tous les éléments intérieurs et extérieurs de l'emballage et les protections de transport.

ATTENTION!

Risque d'étranglement !

Interdire aux enfants l'accès aux emballages tels que les sacs en plastique ou les éléments en polystyrène.

• Retirer le film de protection qui recouvre l'appareil. Le film de protection doit être retiré délicatement pour ne pas laisser des restes de colle. Supprimer les résidus de colle éventuels en utilisant un diluant.
• Veiller à ne pas endommager la plaque signalétique ni les avertissements collés sur l'appareil.
• Ne jamais placer l'appareil dans un environnement humide.
• Placer l'appareil de manière à assurer un accès facile à la prise permettant de débrancher rapidement l'appareil en cas de besoin.

• Placer l'appareil sur une surface avec les caractéristiques suivantes :

• plane, pouvant supporter le poids de l'appareil, résistant à l'eau, sèche et résistant aux températures élevées
  – suffisamment grande pour permettre un travail confortable avec l'appareil

• facilement accessible
• bien aérée.

Préparation de l'appareil

1. Retirer l'emballage de l'appareil.
2. Retirer l'appareil du support en mousse.
3. Enlever la bande adhésive.

ATTENTION!

L'appareil est équipé d'une poignée de porte vissée. En cas d'utilisation non conforme, elle peut se casser.

Ne pas utiliser la poignée pour soulever ou déplacer l'appareil.

1. Lors de l'installation, basculer l'avant de l'appareil légèrement vers l'arrière. Il sera alors possible de le déplacer facilement sur les roulettes à l'endroit voulu.
2. Ouvrir la porte de l'armoire.
3. Retirer l'ensemble des joints au-dessus de la porte de l'armoire.

INDICATION!

Lors de l'ouverture de la porte de l'appareil, un petit élément rouge tombera - il n'est utile que pour le transport.

1. Enlever la bande adhésive rouge qui est nécessaire uniquement pour le transport.

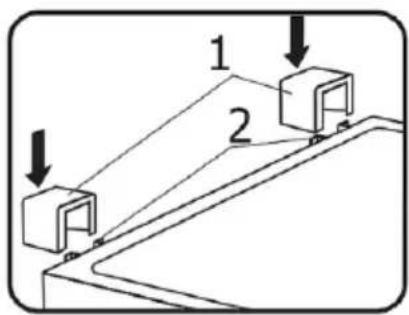

2. Prendre deux supports (1) et les placer dans les glissières (2) dans la partie supérieure de la paroi arrière (fig. 4).

Fig. 4

1. Retirer tous les éléments rouges des tablettes intermédiaires (fig. 5), ils ne sont nécessaires que pour le transport.

• Ne pas placer l'appareil dans des endroits directement exposés au soleil ou à proximité des sources de chaleur (cuisinières, radiateurs, appareils chauffants, etc.). Les sources de chaleur peuvent avoir un impact négatif sur la consommation d'énergie et limiter les fonctions de l'appareil.
• L'appareil doit être placé de manière à assurer une circulation d'air suffisante. Assurer une distance d'au moins 10 cm du mur ou autres objets.
• Pour éviter l'endommagement du compresseur, lors de l'installation ou du transport de l'appareil, ne pas l'incliner à un angle supérieur à 45°.

- Si l'appareil doit être déplacé, suivre les consignes suivantes :

• arrêter l'appareil
  – retirer la fiche de la prise
  – retirer le contenu de l'appareil
• coller tous les éléments lâches dans la chambre intérieure et coller la porte
• déplacer l'appareil uniquement en position verticale.

INDICATION!

Deux personnes doivent installer l'appareil !

Fig. 6

Fig. 7

• L'orifice d'aération dans la partie supérieure de l'armoire à boissons ne peut pas être couvert, il est nécessaire d'assurer une circulation de l'air sans perturbations.
  • Assurer une distance d'au moins 10 cm entre la partie supérieure de l'appareil et les objets se trouvant au dessus (p.ex. les placards) (fig. 6).

ATTENTION!

Si les distances indiquées ne sont pas respectées, la consommation d'électricité augmente ou le compresseur se surchauffe.

• Si l'appareil doit être installé dans un angle de pièce, assurer une distance sur les côtés d'au moins 60 mm (fig. 7).
• Placer obligatoirement l'appareil sur une surface plane, il ne peut pas s'appuyer contre un mur.
• Si nécessaire, régler la hauteur des pieds ; les tournant dans le sens des aiguilles d'une montre, la partie avant de l'appareil se soulève, tandis que les tournant dans le sens contraire, elle baisse. Si l'armoire est légèrement penchée vers l'arrière, la porte se ferme toute seule.

Branchement à l'alimentation électrique

• Vérifier si les données techniques de l'appareil (voir le tableau signalétique) correspondent aux données du réseau électrique local.
- Brancher l'appareil à une prise électrique individuelle avec protection. Ne pas brancher l'appareil à une prise multiple.
- Placer le câble de raccordement de manière à éviter tout risque d'écrasement et de trébuchement.
- Si, lors de l'installation, l'appareil a été incliné de plus de 30°, attendre au moins 4 heures avant de le brancher à l'alimentation électrique. Si ce principe n'est pas respecté, le compresseur peut tomber en panne.
- Une fois éteint (pour le nettoyage, la réparation, le déplacement, etc.), l'appareil ne peut être de nouveau branché à l'alimentation qu'après 15 minutes.

Changement de la butée de porte

• Il est possible de changer la butée de porte de l'armoire à boissons de droite à gauche, selon les besoins.
• Nous conseillons de réaliser le changement de la butée de porte de l'armoire à boissons avec l'aide d'une autre personne.
• Les outils suivants sont nécessaires : une clé plate 8 et 10, un tournevis cruciforme.

ATTENTION!

Avant de changer la direction d'ouverture de la porte, débrancher l'appareil de l'alimentation électrique, pour ce faire retirer la fiche de la prise.

Ne pas poser l'appareil à l'horizontal pour changer la butée de porte.

Changement de la butée de porte 700273

1. Retirer les baguettes de recouvrement (c, fig. 8) de l'enceinte et de la partie intérieure de la porte.
2. Retirer le support supérieur (6) avec les rondelles et le joint en plastique sous le support.
3. Enlever la porte de l'armoire.
4. Enlever la baguette de recouvrement inférieure (1).
5. Déserrer le goujon de support (2) du support inférieur (7).
6. Le serrer maintenant avec tous les autres supports sur le support opposé (7), symétriquement par rapport à la position précédente.
7. Fixer la porte de l'armoire sur le goujon de support (2) du support (7).
8. Tourner le support (6) avec le goujon de support, ainsi que les rondelles et le joint en plastique fixés de 180°.
9. Dévisser le goujon de support avec les rondelles et le visser de nouveau de l'autre côté du support.
10. Insérer le support (6) dans la porte de l'armoire et le visser dans les orifices de l'autre côté.

1. Cacher le support et l'orifice libre avec les pastilles (c).
2. Retirer les pastilles des vis (a) et les bouchons (b) de la poignée de porte.
3. Dévisser les vis de la poignée de porte.
4. Visser de nouveau la poignée de l'autre côté.
5. Insérer les bouchons dans les orifices et appliquer les pastilles sur les vis.
6. Retirer le couvercle (10) de la protection inférieure (1) et le placer dans les glissières de l'autre côté de la protection inférieure (1) (symétriquement par rapport à la position précédente).
7. Placer les pieds gauche et droite de la protection inférieure (1) dans les orifices et déplacer la protection jusqu'à la position correcte.

Armoire à boissons 700321

Fig. 9

1. Dévisser deux vis (7, fig. 9) et retirer le support inférieure de la charnière (8) avec l'ensemble des rondelles (6) sur l'axe et l'élément intermédiaire (5).
2. Dévisser les vis (7) et enlever le support de la charnière (11).

3. Retirer la porte (4).

4. Dévisser la fusée d'essieu (2) avec l'écrou (1) et les rondelles (3) du support supérieur de la charnière.

5. Monter tout l'ensemble de l'autre côté de la porte.

6. Tourner d'abord la porte (4) de 180° et ensuite, insérer la fusée d'essieu supérieure (2) dans la porte (4) et accrocher la porte (4).

7. Dévisser les vis de fixation (12) de la porte et retirer la poignée de porte (13).

8. Monter la poignée de porte (13) de l'autre côté.

9. Fermer les orifices des vis avec des chevilles à expansion.

La plaque (10) reste à sa place.

1. D'abord, insérer la fusée d'essieu (2) dans la porte et ensuite, monter le support inférieur de la charnière (8) avec l'ensemble des rondelles et des joints de l'autre côté.

2. Fixer le support de la charnière (11) de l'autre côté de l'armoire.

5.2 Utilisation

Consignes pour l'utilisateur

• Les tablettes intermédiaires peuvent être positionnées sur différentes hauteurs. Les positionner par rapport aux boissons pour utiliser de manière optimale l'espace à l'intérieur.
• Poser les boissons dans les récipients sur les tablettes de manière à ce qu'une distance suffisante soit maintenue pour assurer la circulation de l'air à l'intérieur de l'appareil. Des distances trop petites ont une influence négative sur la capacité de refroidissement.
• Pour réduire la perte de l'air froid, le temps d'ouverture de la porte devrait être le plus court possible. De plus, ne pas ouvrir la porte trop souvent.
• En cas de panne de courant, éviter, si possible, d'ouvrir la porte pour empêcher la perte d'air froid.
• Le réfrigérateur ne doit jamais resté sans alimentation électrique plus de 10 minutes.
• Si l'appareil est éteint pour une plus longue période, la porte du réfrigérateur doit rester ouverte.

Avant la première utilisation

1. Avant la première utilisation de l'appareil et de l'équipement, les nettoyer en suivant les consignes du point 6 « Nettoyage ».

2. Enfin, sécher soigneusement l'appareil et les accessoires.

3. Placer les tablettes dans l'appareil à la hauteur souhaitée.

1. Fermer la porte de l'appareil
2. Brancher l'appareil à une prise individuelle adaptée.
3. Avant la première utilisation, avant de placer les boissons dans l'armoire à boissons, l'appareil doit atteindre la température exigée.

Ceci dure en moyenne de 2 à 3 heures.

1. Régler la température exigée dans l'armoire à boissons.

Réglage de la température dans l'armoire à boissons 700273 (fig. 1)

Pour régler la température, tourner le régulateur de température 1.

La température peut être réglée sur les niveaux de 0 à 7.

0 - le compresseur est débranché

ATTENTION!

L'appareil est toujours branché à l'alimentation.

1 - la température la plus élevée (la réfrigération la plus faible)
7 - la température la moins élevée (la réfrigération la plus forte)

INDICATION!

Si les produits dans l'armoire s'avèrent trop froids, régler la température sur les niveaux 1, 2 ou 3. Si les produits ne sont pas suffisamment froids, régler la température sur les niveaux 4, 5 ou 6.

Réglage de la température dans l'armoire à boissons 700321 (fig. 2)

Une fois l'appareil allumé, le témoin vert d'alimentation s'allume.

Pour régler la température, tourner le régulateur de température 2 dans le compartiment intérieur de l'appareil. Si la porte est fermée, il est possible de lire le niveau réglé sur l'affichage du niveau de température 3.

La température peut être réglée sur les niveaux de 0 à 5.

0 - le compresseur est débranché.

ATTENTION!

L'appareil est toujours branché à l'alimentation.

1 - la température la plus élevée (la réfrigération la plus faible)
5 - la température la moins élevée (la réfrigération la plus forte)

INDICATION!

Si les produits dans l'armoire s'avèrent trop froids, régler la température sur les niveaux 1 - 2. Si les produits ne sont pas suffisamment froids, régler la température sur les niveaux 3, 4 ou 5.

6 Nettoyage et maintenance

6.1 Consignes de sécurité pour le nettoyage

• Avant le nettoyage, débrancher l'appareil de l'alimentation électrique.
• Laisser l'appareil refroidir complètement.
• Veiller à ce que l'eau ne pénètre pas dans l'appareil. Ne jamais immerger l'appareil dans l'eau ou autres liquides, lors de son nettoyage. Ne pas utiliser de jet d'eau sous pression pour nettoyer l'appareil.
• Ne pas utiliser d'objets pointus ou en métal (couteau, fourchette, etc.) pour nettoyer l'appareil. Les objets pointus peuvent endommager l'appareil et s'ils entrent en contact avec les éléments conducteurs, ils peuvent entraîner un risque de choc électrique.
• Ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques pour nettoyer l'appareil. Ils peuvent rayer la surface.

6.2 Nettoyage

1. Nettoyer la machine régulièrement.
2. Retirer de l'appareil tous les objets et les conserver pendant ce temps dans une pièce fraîche.
3. Retirer les tablettes intermédiaires de l'appareil.
4. Nettoyer les tablettes à l'aide d'un produit nettoyant doux, un chiffon doux ou une éponge et à l'eau chaude.
5. Rincer les tablettes intermédiaires à l'eau claire et sécher soigneusement à l'aide d'un chiffon doux.
6. Toujours protéger les surfaces intérieures de l'appareil et tous les éléments en plastique contre la graisse, les acides et les sauces. Si, malgré toutes les précautions, ils pénètrent sur ces surfaces, nettoyer immédiatement l'endroit touché à l'eau chaude et avec un produit nettoyant doux.

ATTENTION!

Ne jamais utiliser d'eau chaude pour nettoyer l'appareil !

1. Nettoyer régulièrement l'orifice de la goulotte d'évacuation de l'eau de condensation à l'aide de l'outil de nettoyage prévu à cet effet.

2. Essuyer les surfaces intérieures et extérieures à l'aide du chiffon doux et humide. Utiliser un produit nettoyant doux en cas de besoin.

3. Nettoyer régulièrement la porte et le joint de porte à l'aide d'un chiffon doux et humide avec un produit nettoyant doux.

4. Essuyer les surfaces lavées à l'aide d'un chiffon imbibé d'eau claire.

5. Enfin, sécher soigneusement les surfaces lavées.

6. Laisser la porte ouverte après le nettoyage, pour que l'appareil puisse complètement sécher.

1. Essuyer au moins une fois par an la poussière accumulée sur la paroi arrière de l'armoire et sur le compresseur.

Un compresseur sale a un impact négatif sur le fonctionnement de l'appareil et augmente la consommation d'énergie.

ATTENTION!

Ne jamais nettoyer le compresseur à l'eau !

1. Utiliser une brosse souple sèche, un chiffon électrostatique ou un aspirateur (fig. 11).

7 Défaillances possibles

Le tableau ci-dessous présente les descriptions des causes probables et des solutions permettant d'éliminer les anomalies de fonctionnement ou les erreurs survenues lors de l'utilisation de l'appareil. Si les problèmes ne peuvent pas être résolus, contacter le service.

Erreur	Cause probable	Solution
Absence de fonction	La fiche est branchée incorrectement.	Retirez la fiche et la brancher correctement à la prise
	Le fusible de l'alimentation électrique est endommagé	Vérifier le disjoncteur, vérifier l'appareil en le branchant sur une autre prise
	Absence de courant	Vérifier l'alimentation électrique
Puissance de réfrigération insuffisante	Le condenseur est bouché par la poussière	Nettoyer soigneusement le condensateur
	Ensoleillement direct ou source de chaleur à proximité	Éloigner l'appareil des sources de chaleur
	Mauvaise circulation de l'air autour de l'appareil.	Assurer une distance suffisante des parois et autres objets
	La porte n'est pas bien fermée ou ouverture de la porte prolongée	Bien fermer la porte, limiter le temps d'ouverture de la porte
	Joint de la porte endommagé ou déformé	Contacter le service après-vente
	Trop petites distances entre les objets dans l'appareil ou trop grande quantité d'objets dans l'appareil	Assurer des distances suffisantes entre les objets dans l'appareil, retirer le surplus de l'appareil.
	Régulateur de température réglé incorrectement	Régler correctement le régulateur de température

Erreur	Cause probable	Solution
Le niveau de bruit de l'appareil augmente	L'appareil n'est pas placé sur une surface plane	Placer l'appareil sur une surface plane
	L'appareil touche les parois ou d'autres objets	Assurer une distance suffisante des parois et autres objets
	Les bouteilles dans l'armoire se touchent	Assurer une distance suffisante entre les bouteilles
L'eau s'accumule dans la goulotte d'évacuation de l'eau de condensation, mais ne peut pas être évacuée correctement	L'orifice de vidange de la goulotte d'évacuation de l'eau de condensation est bouché	Nettoyer l'orifice de vidange de la goulotte d'évacuation de l'eau de condensation à l'aide de l'instrument de nettoyage
Le joint de porte gonfle lors de l'ouverture	Le joint de porte est sali par des produits alimentaires collants (graisse, sirop, etc.)	Nettoyer le joint de porte à l'aide d'eau chaude et d'un produit nettoyant doux et sécher soigneusement
De l'eau sous l'armoire	Le plateau de récupération de l'eau de condensation a glissé du compresseur	Placer de nouveau le plateau de récupération de l'eau de condensation sur le compresseur
La surface de l'armoire est embuée	L'humidité de l'air ambiant est de plus de 70%	Aérer la pièce où se trouve l'armoire et éliminer la source d'humidité

Les manifestations suivantes ne constituent pas une défaillance :

• Les bruits émis par le réfrigérateur lors de son fonctionnement sont normaux et n'indique aucune défaillance.
• Les gargouillements, les grondements, les bruits de liquide sont des bruits émis par le réfrigérant qui circule dans le système de réfrigération.
• Des bruits plus courts, des grognements ou des déclics indiquent la mise en marche du compresseur de l'appareil.

8 Élimination des déchets

Appareils électriques

Les appareils électriques portent le symbole suivant. Les appareils électriques doivent être éliminés de manière correcte et respectueuse de l'environnement. Il est interdit de jeter les appareils électriques avec les déchets ménagers. Débrancher l'appareil de l'alimentation électrique et retirer le câble de raccordement de l'appareil.

Rapporter l'appareil électrique à des points de collecte désignés.

Agent réfrigérant

Le gaz propulseur utilisé dans l'appareil est inflammable. Il doit être éliminé conformément aux lois nationales.
