KH-6I35NS00-EU - Cuisinière SHARP - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil KH-6I35NS00-EU SHARP au format PDF.
| Type de produit | Plaque de cuisson à induction |
| Marque | Sharp |
| Modèle | KH-6I35NS00-EU |
| Nombre de foyers | 4 (induction) |
| Dimensions (L x P x H) | 590 x 520 x 53 mm (min.) |
| Poids net | Environ 12 kg |
| Alimentation électrique | 230 V ~ 50 Hz, 50 A (fusible recommandé) |
| Puissance maximale | 7400 W (estimé) |
| Type de commande | Tactile avec curseur |
| Fonction Booster | Oui, pour accélérer l'ébullition |
| Stop & Go / Pause intelligente | Oui, réduit la puissance de tous les foyers |
| Minuterie | Oui, minuterie de rappel et de cuisson (1-99 min) |
| Verrouillage parental | Oui, avec fonction verrouillage des touches |
| Indicateur de chaleur résiduelle | Oui, affiche "H" |
| Arrêt de sécurité automatique | Oui, selon le niveau de cuisson (1,5 à 6 heures) |
| Fonctions spéciales de cuisson | Ébullition, friture, maintien au chaud, fondre le chocolat |
| Zone modulable | Oui, combinant les foyers avant gauche et arrière droit |
| Surface de cuisson | Vitrocéramique |
| Entretien et nettoyage | Nettoyant spécial pour plaques céramiques, éviter les abrasifs |
| Sécurité enfants | Verrouillage parental et verrouillage des touches |
| Codes d'erreur | E1 à E9 (ventilateur, tension, température, etc.) |
| Installation | Encastrable, plan de travail 25-40 mm d'épaisseur |
| Raccordement électrique | Câble H05VV-F 3x4 mm², 60227 IEC 53, par électricien qualifié |
| Réparabilité | Pièces détachées disponibles via service agréé |
FOIRE AUX QUESTIONS - KH-6I35NS00-EU SHARP
Questions des utilisateurs sur KH-6I35NS00-EU SHARP
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice KH-6I35NS00-EU - SHARP et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KH-6I35NS00-EU de la marque SHARP.
MODE D'EMPLOI KH-6I35NS00-EU SHARP
FR-Déclaration de conformité
Nous déclarons que nos produits sont conformes aux Directives, Décisions et Règlementations européennes en vigueur et aux exigences visées dans les normes citées en référence.
FR: Ce symbole sur le produit ou sur l'emballage indique que ce produit ne doit pas
être traité comme des déchets ménagers. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous conformant à une procédure d'enlèvement correcte du produit, vous aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée pourrait autrement provoquer. Pour plus de détails concernant le recyclage de ce produit, veuillez contacter votre autorité locale, un centre de recyclage des déchets domestiques ou la boutique où vous avez acheté le produit.
Instructions de sécurité
Description de l'appareil
Surface de cuisson et panneau de commande des plaques
Utilisation de l'appareil
Mise en marche et à arrêt de l'appareil
Mise en marche et à arrêt des zones de cuisson
Stop&Go / Pause intelligente
Indicateur de chaleur résiduelle.
Fonction d'arrêt de sécurité
Verrouillage parental
Fonction minuterie
Buzzer
Fonction Booster
Mise en marche de la zone modulable
Fonctions spéciales de cuisson
Astuces et conseils
Installation de l'appareil
Sécurité durant l'installation

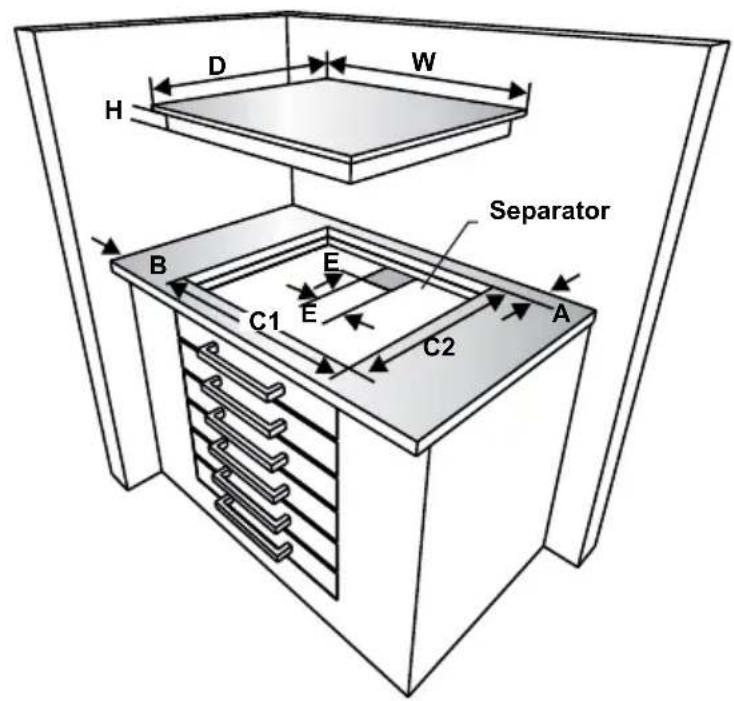

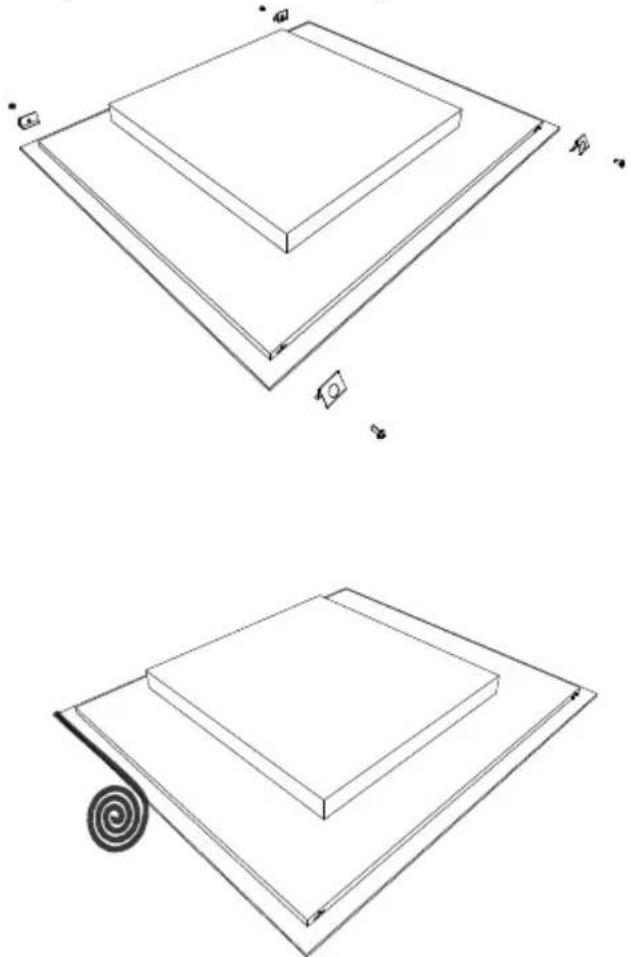

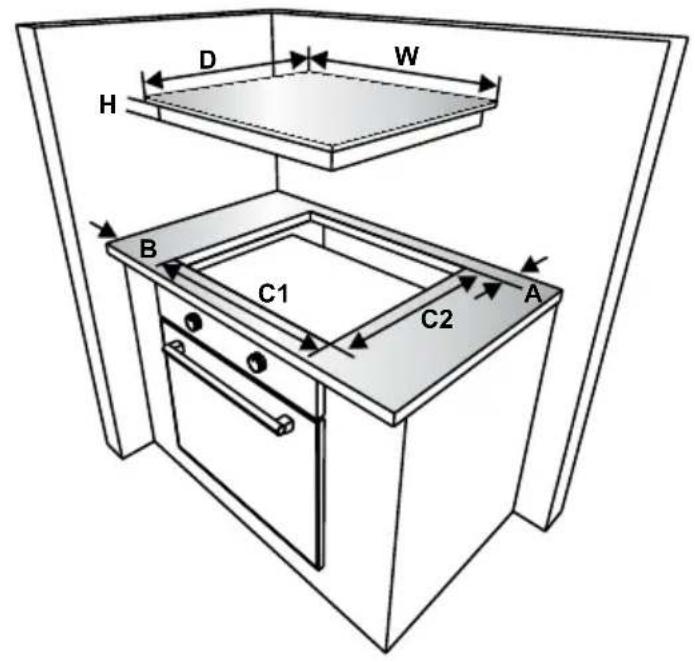

Installation de la plaque de cuisson dans un plan de travail

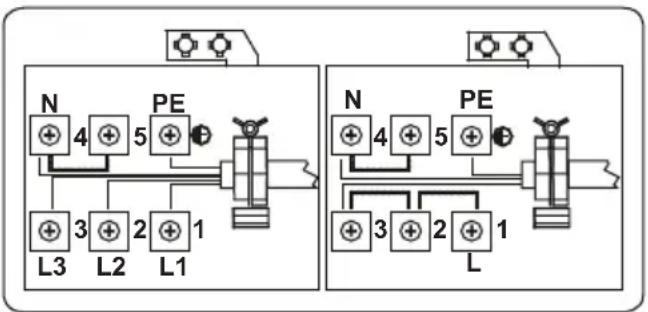

Raccordement électrique
Schéma de raccordement électrique
AVERTISSEMENTS DE SÉCURITÉ
LISEZ CES INSTRUCTIONS ENTIÈ-REMENT AVEC ATTENTION AVANT D'UTILISER VOTRE APPAREIL, ET GARDEZ-LES DANS UN EMPLACEMENT PRATIQUE POUR UNE CONSULTATION ULTÉRIEURE, SI NÉCESSAIRE.
CE MANUEL EST PRÉPARÉ POUR PLUS D'UN MODÈLE. VOTRE APPAREIL PEUT DONC NE PAS DISPOSER DE CERTAINES DES FONCTIONS DÉCRITES DANS CE MANUEL. DURANT VOTRE LECTURE DE CE MANUEL D'UTILISATION, FAITES ATTENTION AUX EXPRESSIONS AYANT DES ILLUSTRATIONS.
Avertissements généraux de sécurité
- Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances s'ils sont supervisés ou s'ils ont reçu des instructions concernant l'utilisation de cet appareil en toute sûreté
et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants non supervisés.
- AVERTISSEMENT : L'appareil et ses pièces accessibles chauffent durant l'utilisation. Faites attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent rester éloignés de l'appareil sauf s'ils sont supervisés de manière continue.
- AVERTISSEMENT : La cuisson non surveillée de graisse ou d'huile sur une plaque électrique peut être dangereuse et être cause d'incendie. N'essayez JAMAIS d'éteindre un feu avec
de l'eau. Coupez l'alimentation de l'appareil puis recouvrez les flammes, par ex. avec un couvercle ou une couverture antifeu.
• AVERTISSEMENT : Danger de feu : ne stockez pas d'objets sur les surfaces de cuisson.
- AVERTISSEMENT : Si la surface est craquelée, éteignez l'appareil pour éviter tout risque de choc électrique.
- Pour les plaques de cuisson à induction, les objets métalliques tels que couteaux, fourchettes, cuillères et couvercles ne doivent pas être placé sur la surface des plaque, celle-ci pouvant devenir chaude.
- Pour les plaques de cuisson à induction, éteignez les foyers de
cuisson en utilisant leurs commandes et non en dépendant du détecteur de casse-role.
- Pour les plaques incorporant un couvercle, toutes les traces d'aliments doivent être retirées du couvercle avant l'ouverture. Veuillez de plus attendre que la surface des plaques de cuisson refroidisse avant de fermer le couvercle.
- Cet appareil n'est pas conçu pour être utilisé via un minuteur ou un système de télécommande externe.
- N'utilisez pas de nettoyeur abrasif agressif ou de grattoir métallique pour nettoyer le verre des plaques et les autres surfaces, ceux-ci pouvant rayer les surfaces et provo-
quer l'éclatement du verre ou endommager la surface.
- N'utilisez pas de nettoyeur à vapeur pour nettoyer cet appareil.
- Votre appareil est fabriqué conformément aux standards et lois locales et internationales en vigueur.
- Les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens qualifiés. Les travaux d'installation et de réparation effectués par des techniciens non-qualifiés peuvent v mettre en danger. Il est dangereux d'altérer ou de modifier les spécifications de l'appareil d'une quelconque manière.
- Avant l'installation, assurez-vous que les conditions locales de distribution (tension et fréquence électriques) et les exigences de l'appareil sont compatibles. Les exigences de cet appareil sont indiquées sur l'étiquette.
- ATTENTION : Cet appareil est uniquement conçu pour la cuisson des aliments dans un environnement domestique en intérieur, il ne doit pas être utilisé à d'autres fins ou dans d'autres applications, comme une utilisation non domestique, dans un environnement commercial ou pour chauffer des pièces.
- Toutes les mesures de sécurité possibles ont été prises pour assurer votre sécurité. Puisque
le verre peut casser, vous devez faire attention à ne pas le rayer. Évitez de frapper ou de heurter le verre avec des accessoires.
- Assurez-vous que le cordon d'alimentation ne soit pas coincé durant l'installation. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou par une personne similairement qualifiée pour éviter tout risque.
Avertissements d'installation
- N'utilisez pas l'appareil avant qu'il ne soit complètement installé.
• L'appareil doit être installé et mise vous en servie par un technicien qualifié. Le fabricant n'est pas responsable de tout dommage pouvant être causé par une mise en place ou installation effectuée par des personnes non-qualifiés.
- Lorsque vous déballez l'appareil, assurez-vous qu'il n'ait pas été endommagé durant le transport. En cas de défaut, n'utilisez pas l'appareil et contactez le service après-vente. Les matériaux utilisés dans l'emballage (nylon, agrafes, polystyrène, etc...) pouvant avoir des effets nocifs sur les enfants, ils doivent être collectés et éliminés immédiatement.
- Protégez votre appareil des effets atmosphériques. Ne l'exposez pas au soleil, à la pluie, à la neige, etc...

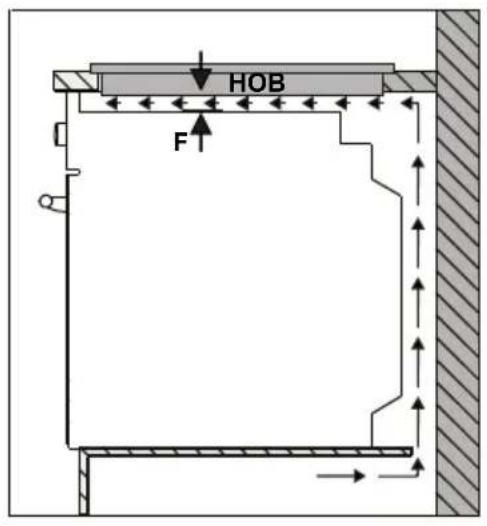

- Les matériaux entourant l'appareil doivent être capables de supporter une température d'au moins
100°C. La température de la surface inférieure de la plaque de cuisson peut augmenter durant le fonctionnement. Une plaque doit donc être installée en-dessous de ce produit.
• Durant l'utilisaïbn
- Ne placez pas de matériaux inflammables ou combustibles dans ou près de l'appareil lorsqu'il est en route.
- Ne laissez pas la plaque de cuisson sans surveillance lorsque vous cuisinez avec des huiles solides ou liquides. Celles-ci peuvent prendre feu de par la chaleur extrême. Ne versez jamais d'eau sur les flammes causées par l'h
Recouvrez la casserole ou la poêle avec son couvercle afin d'étouffer la flamme s'étant développée et éteignez la plaque électrique.
- Positionnez toujours les casse-roles au-dessus du centre de la zone de cuisson, et tournez les poignées en position sécurisée afin qu'elles ne puissent pas être renversée ou attrapées.
- Si vous ne comptez pas utiliser l'appareil pendant une période prolongée, débranchez-le. Gardez l'interrupteur principal de contrôle à l'arrêt.
- Assurez-vous que les boutons de commande de l'appareil soient toujours en position « 0 » lorsqu'il n'est pas utilisé.
Durant le nettoyage et l'entretien
- Coupez toujours l'appareil avant d'effectuer des opérations de nettoyage ou d'entretien. Ceci est possible après avoir débranché l'appareil ou coupé les interrupteurs principaux.
- POUR MAINTENIR L'EFFICACITÉ ET LA SÉCURITÉ DE VOTRE APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER DES PIÈCES DÉTA-CHÉES ORIGINALES ET DE N'APPELER QUE NOS AGENTS DE SERVICES AUTORISÉS EN CAS DE BESOIN.
DESCRIPTION DE LA PLAQUE DE CUISSON
Cher client,
Veuillez lire les instructions de ce guide d'utilisation avant d'utiliser la plaque et pour une consultation ultérieure.

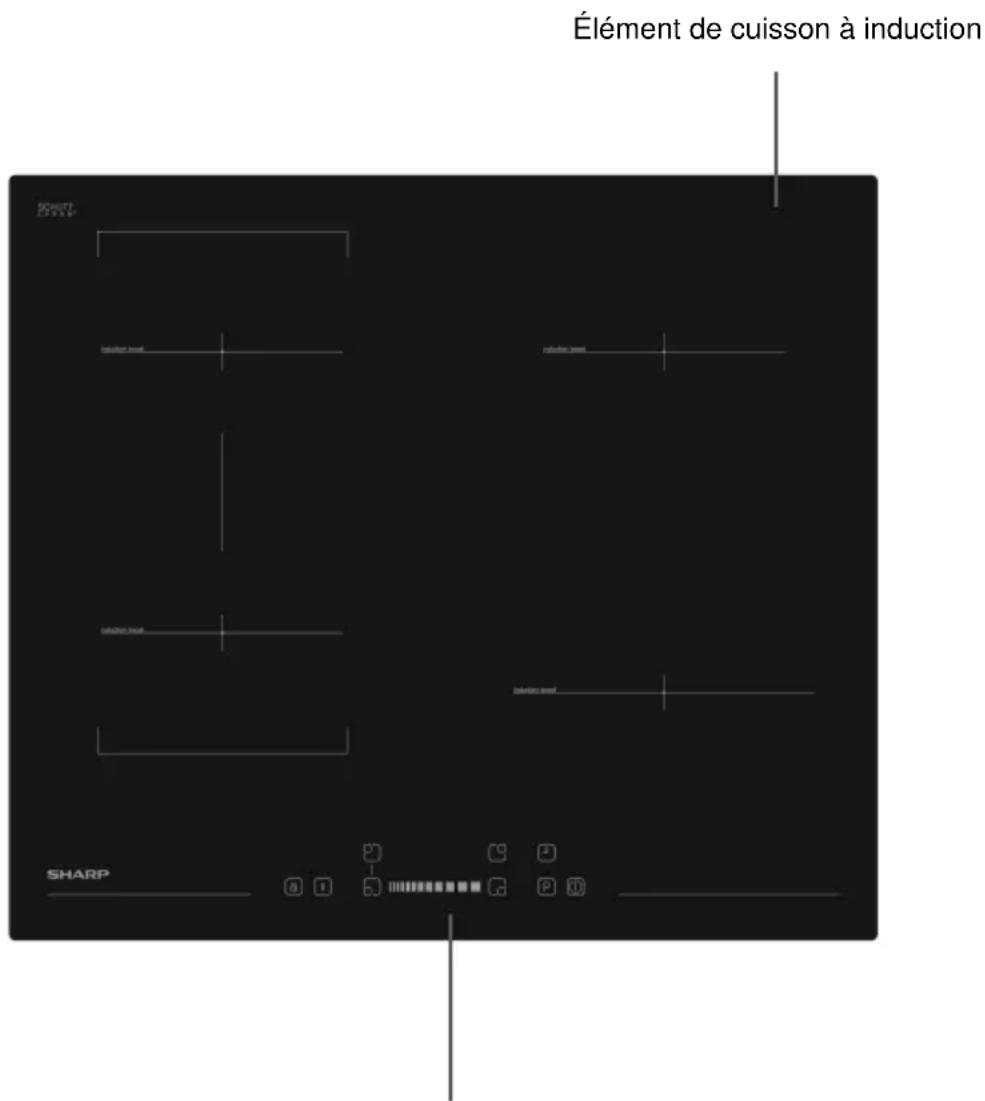

Surface de cuissons comprenant 4 foyers :
Panneau de commandes
Note : L'apparence de votre plaque de cuisson peut être différente du modèle présenté, celui-ci pouvant être configuré différemment.

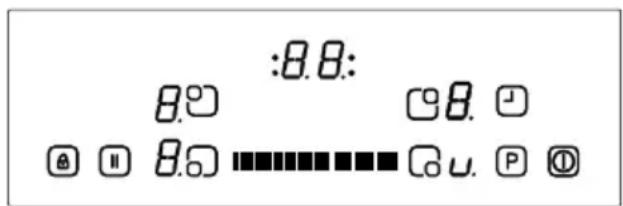

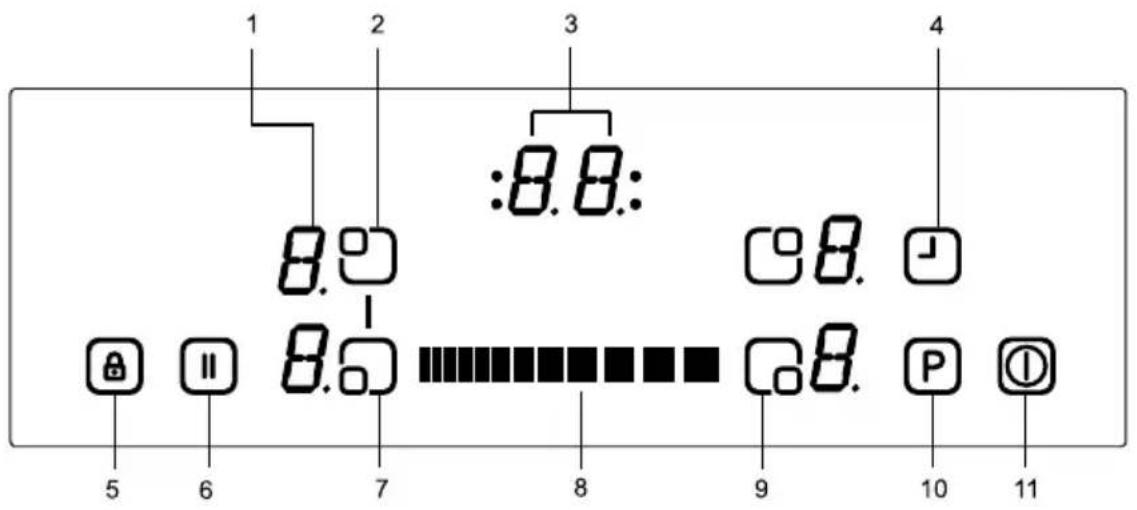

Panneau de commandes pour 4 foyers :
1 - Affichage de foyer
2 - Sélection du foyer arrière gauche
3 - Affichage de minuterie
4 - Minuterie
5 - Symbole de verrouillage des touches
6 - Stop&Go / Pause intelligente
7 - Sélection du foyer avant gauche
8 - Curseur tactile
9 - Sélection du foyer avant droite
10 - Booster
11 - Marche/Arrêt
UTILISATION DE L'APPA- REIL
Utilisez les zones de cuisson à induction avec des articles de cuisine appropriés.
Une fois l'alimentation en route, tous les voyants s'allument pendant un instant. Lorsque cette période est écoulée, la plaque passe en mode veille et sont elle est prête fonctionner.
La plaque est contrôlée appuyant sur détecteurs électroniques de tactiles. Chaque activation de détecteur est suivie d'un signal sonore (buzzer).
Mise en marche de l'appareil :
Mettez la plaque en route en appuyant surla touche marche/arrêt ☐ous les affichages de foyer présentent un statique et le point situé en bas à droite clignote. (Si aucune zone n'est sélectionnée sous 20 secondes, la plaque s'éteint s'éteignent automatiquement.)
Mise à l'arrêt de l'appareil :
Vous pouvez éteindre la plaque à tout moment en appuyant sur la touche Ⓐ. La touche marche/arrêt Ⓑ toujours priorité en mode d'arrêt.
Mise en marche des zones de cuisson :
Appuyez sur la touche de sélection ☐ du foyer que vous souhaitez utiliser. Un point statique apparait sur l'affichage du foyer et le point clignotant disparait des autres affichages.
Pour le foyer sélectionné, vous pouvez régler le niveau de cuisson en glissant votre doigt sur le curseur tactile. L'élément peut alors être utilisé pour la cuisson. Pour accélérer l'ébullition de l'eau, sélectionner le niveau de cuisson désiré puis appuyez sur la touche P pour activer la fonction Booster.
Mise à l'arrêt des zones de cuisson :
Sélectionnez le foyer que vous souhaitez éteindre en pressant la touche de sélection de foyer correspondante. En utilisant le curseur tactile , diminuez la température sur "0". (Utilisez aussi les côtés gauche et droite du curseur tactile simultanément pour diminuer la température sur "0").
Si la zone de cuisson est chaude, "H" s'affichera à la place de "0".
Mise à l'arrêt de toutes les zones de cuisson :
Pour éteindre toutes les zones de cuisson d'un seul coup, appuyez sur la touche Ⓓ.
En mode veille, un "H" apparaîtra toutes les zones de cuisson chaudes.
Indicateur de chaleur résiduelle :
L'indicateur de chaleur résiduelle indique que le verre vitrocéramique est dangereusement chaud autour d'une zone de cuisson.
Une fois la zone de cuisson éteinte, l'affichage correspondant indique "H" jusqu'à ce que la température de la
zone de cuisson ne soit plus critique.
Fonction d'arrêt de sécurité :
Toutes les zones de cuisson sont éteintes après une durée maximum de fonctionnement prédéfinie si le réglage de température n'a pas été modifié. Chaque changement de la zone de cuisson fait passer la durée maximum de fonctionnement à sa valeur initiale. La durée maximum de fonctionnement dépend du niveau de température sélectionné.
Attendez que ‘F’ disparaisse pour toutes les zones, allumez la plaque en pressant Ⓓ et continuez l’utilisation.
| Réglage de température | Arrêt de sécurité après |
| 1 - 2 6 heures | |
| 3 - 4 5 heures | |
| 5 4 heures | |
| 6 - 9 1,5 heures |
Verrouillage parental :
La fonction de verrouillage parental peut être activée une fois la plaque sous tension. Pour activer le verrouillage parental, appuyez simultanément sur les parties gauche et droite du curseur puis pressez à nouveau la partie droite du curseur. "L" signifiant verrouillé ("locked") apparait sur tous les afficheurs de foyer et les commandes ne sont plus actives. (Si une zone de cuisson est chaude, "L" et "H" alterneront.)
La plaque restera verrouillée jusqu'à ce quelle soit déverrouillée, même si les commandes ont été éteintes et rallumées.
Pour désactiver le verrouillage parental, allumez d'abord la plaque. Appuyez simultanément les parties gauche et droite du curseur puis appuyez à nouveau la partie gauche du curseur. Le "L" disparaitra de l'affichage et les plaques seront éteintes.
Verrouillage des touches
La fonction de verrouillage des touches permet de bloquer l'appareil et de le mettre en mode sécurisé durant le fonctionnement. Il est ainsi par exemple impossible d'augmenter les réglages de cuisson ou autres modifications des touches. Il n'est possible que d'éteindre l'appareil.
La fonction de verrouillage devient active si la touche de verrouillage des touches 📄 est appuyée pendant au moins 2 secondes. Cette opération déclenche un bruit de buzzer. Après avoir appuyé sur la touche pendant plus de 2 secondes, l'indicateur de verrouillage des touches clignote et les commandes de la plaque sont verrouillées.
Fonction minuterie :
La fonction de minuterie dispose de deux versions :
Minuterie de rappel (1 à 99 minutes) :
La minuterie de rappel peut être utilisée lorsque les zones de cuisson sont à l'arrêt. L'affichage de minuterie
affiche "00" avec un point clignotant.
Utilisez le curseur tactile
■ pour augmenter/diminuer la durée. La gamme de réglage est de 0 à 99 minutes. Si aucune opération n'est détectée sous 10 secondes, la minuterie de rappel sera réglée et le point clignotant disparaitra. Une fois la minuterie réglée, elle commence à décompter.
Lorsque la durée de minuterie est écoulée, un signal sonore se déclenche et l'affichage de minuterie clignote. Le signal sonore s'arrêtera automatiquement après 30 secondes et/ou en pressant une touche quelconque.
La minuterie de rappel peut être changée ou éteinte à tout moment en utilisant de minuterie Ⓓ 🐎 🐎 🐎 🐎 . Éteindre pressant sur la touche en à tout moment éteint aussi la minuterie de rappel.
Minuterie de cuisson (1 à 99 minutes) :
Lorsque la plaque est allumée, allumées, une minuterie indépendante peut être programmée pour chaque zone de cuisson.
Sélectionnez une zone de cuisson, puis sélectionnez le réglage de température et activez finalement la touche de réglage de minuterie
. La minuterie peut être utilisée pour programmer la mise à l'arrêt
d'une zone de cuisson à l'arrêt. Quatre LEDs sont installées autour de la minuterie. Celles-ci indiquent pour quelle zone la minuterie a été activée.
10 secondes après la dernière opération, l'affichage de minuterie passe à la minuterie se terminant la première (lorsque plus d'une minuterie de cuisson doit être programmée).
Lorsque la minuterie s'est écoulée, un signal sonore se déclenche, l'affichage de minuterie indique "00" de manière statique et la LED de la minuterie de cuisson assignée clignote. La zone de cuisson programmée sera mise à l'arrêt et "H" s'affichera si la zone de cuisson est chaude.
Le signal sonore et la LED de minuterie clignotante s'arrêteront automatiquement après 30 secondes et/ou en pressant une touche quelconque.
Buzzer :
Lorsque I la plaque est allumée, les activités suivantes seront indiquées par un son de buzzer.
Activation normale d'une touche avec un court signal sonore
Opération continue des touches pendant une longue période (plus de 10 secondes) avec un signal sonore long et intermittent
Fonction Booster :
Une zone de cuisson a été sélectionnée, le niveau de cuisson a été rréglé sur le "niveau de cuisson désiré" et la
touche P (Booster) doit être appuyée à nouveau.
La fonction Booster peut être activée si le module d'induction accepte le réglage de la zone de cuisson. Si la fonction Booster est active, un "P" s'affiche sur l'afficheur correspondant.
Activer le booster peut faire dépasser la puissance maximale, ce qui déclenche le système de gestion de la puissance.
La réduction de puissance nécessaire est indiquée par le clignotement de l'afficheur de la de zone de cuisson correspondant. Le clignotement est actif pendant 3 secondes, et le réglage de cuisson peut être modifié avant la réduction de puissance.
Mise en marche de la zone modulable
Appuyez sur les touches de sélection du foyer avant gauche et arrière droit simultanément. Un point statique s'affiche sur l'afficheur des foyers gauche et l'afficheur indique 'b' et 'r'. Et le point clignotant sur tous les autres afficheurs s'éteint.
Sélectionnez le réglage de température en utilisant le réglage d'augmentation de chaleur avec le côté droit du curseur tactile coulissante ou diminuez le réglage de chaleur avec le côté gauche du curseur tactile.
La fonction modulable est prête à l'utilisation. Pour accélérer l'ébullition de l'eau, sélectionner le niveau de cuisson désiré puis appuyez sur la touche P pour activer la fonction Booster.
Mise en marche de la zone modu-lable
La fonction modulable peut être sélectionné en appuyant sur la touche de sélection du foyer arrière gauche ou avant gauche avec le côté gauche du curseur coulissant, faites passer le niveau sur "0". Si la zone modulable de cuisson est chaude, "H" s'affichera.
Fonctions spéciales de cuisson
Touchez la touche de sélection de foyer plusieurs fois pour utiliser les fonctions d'ébullition, de friture, de maintien au chaud et fondre du chocolat. Les fonctions spéciales de cuisson ne sont disponibles que pour le côté droit des plaques. Ébullition et friture ne peuvent pas fonctionner simultanément mais lorsque les plaques émettent un bip il est possible d'activer les deux fonctions simultanément.

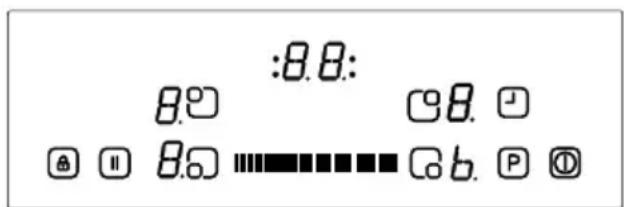

Fonction d'ébullition
Cette fonction permet de faire bouillir de l'eau et de la garder près de son point d'ébullition. Pour activer la fonction d'ébullition, appuyez sur la touche de sélection de foyer deux fois. Lorsque la fonction d'ébullition est active, l'afficheur correspondant indique 'b'. Une fois l'eau bouillante, la plaque émet un signal sonore. Ce signal indique la fin de la période d'ébullition.
L'afficheur du foyer arrière droit indique la fonction d'ébullition.
Cette fonction permet de faire chauffer l'huile à environ 160°C. Pour activer la fonction friture, appuyez sur la touche de sélection de foyer trois fois. Lorsque la fonction friture est active, l'afficheur correspondant indique 'F'. La plaque émet un signal sonore après un laps de temps. Ce signal indique que l'huile est suffisamment chaude pour la friture.
L'afficheur du foyer avant droit indique la fonction friture.
Fonction de maintien au chaud\*\*
Cette fonction permet de maintenir les plats au chaud, à une température proche de 50°C. Pour activer la fonction de maintien au chaud, appuyez sur la touche de sélection de foyer quatre fois. Lorsque la fonction de maintien au chaud est active, l'afficheur correspondant indique 'u'. L'afficheur du foyer avant droit indique la fonction de maintien au chaud.

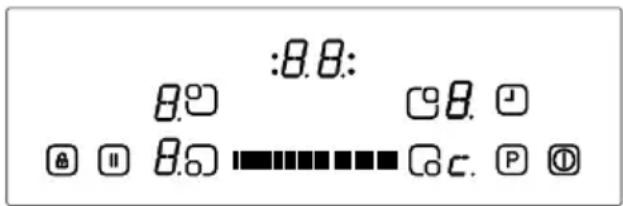

Fonction fondre du chocolat
Cette fonction permet de faire fondre le chocolat ou autres ingrédients similaires en gardant automatiquement la température proche de 40°C. Pour activer la fonction fondre du chocolat, appuyez sur la touche de sélection de foyer cinq fois. Lorsque la fonction fondre du chocolat est active, l'afficheur correspondant indique 'b'.
La plaque émet indique la fonction fondre du chocolat.
**Ces performances et durées peuvent varier selon la quantité d'aliments et la qualité de la casserole. 1,5 litre d'eau et 0,5 litre d'huile permettent d'obtenir les meilleures conditions de cuisson pour ces fonctions.
Lorsque la fonction Stop&Go / Pause intelligente est activée, elle réduit la puissance de tous les foyers allumés. Si vous désactivez la fonction Stop&Go / Pause intelligente, les foyers retourneront automatiquement au niveau précédent.
Si la fonction Stop&Go / Pause intelligente n'est pas désactivée, les plaques s'éteignent après 30 minutes.
Touchez (☐) pour activer. Si la fonction Stop&Go / Pause intelligente. La puissance du ou des foyer(s) activé(s) passera au niveau 1 et "Il" apparaîtra sur tous les afficheurs.
Touchez (Ⅱ) à nouveau pour désactiver la fonction Stop &Go. "II" disparaitra et les foyers fonctionneront dès lors au niveau de puissance précédem-
ment réglé.
ASTUCES ET CONSEILS

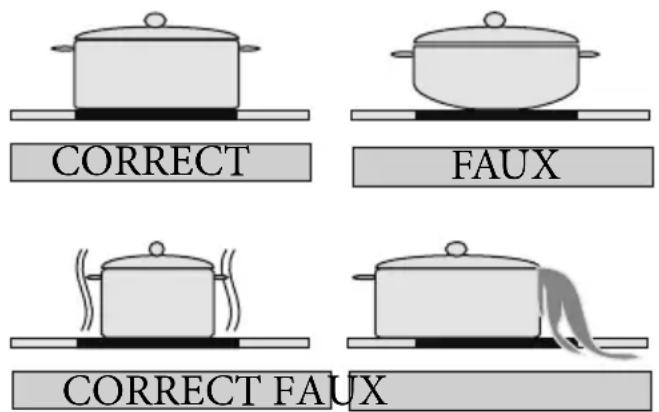

Poêles et casseroles
Utilisez des poêles et casseroles ayant un fond plat, épais, lisse et du même diamètre que les zones de cuisson. Ceci optimisera les temps de cuisson.
Les poêles et casseroles en acier, acier émaillé, fonte et acier inoxydable (si étiquetées de manière appropriée) vous offriront de meilleurs résultats.
Les poêles et casseroles en acier émaillé ou aluminium ou à fond en cuivre peuvent laisser des résidus métalliques sur la plaque. Ces résidus peuvent être difficiles à nettoyer. Nettoyez la plaque après chaque utilisation.
Une poêle ou casserole est adaptée aux plaques à inductions si un aimant colle à son fond.
Les récipients doivent être placés au centre des zones de cuisson. S'ils ne sont pas placés correctement, l'affichage l'indique.
Lors de l'utilisation de certaines poêles, il est possible d'entendre de petits bruits pendant la cuisson. Ceci est dû à la conception des poêles et n'affecte en rien les performances ou la sécurité des plaques.
Économies d'énergie
Les zones de cuisson à induction s'adaptent automatiquement à la taille du fond du récipient de cuisson, jusqu'à une certaine limite. Cependant la partie magnétique du fond du récipient doit avoir un diamètre minimum dépendant de la taille de la zone de cuisson.
Placez-les casseroles sur la zone de cuisson avant de la mettre en route. Si la plaque est mise en route avant de placer un récipient, la zone de cuisson ne fonctionnera pas et l'affichage affichera.
Utilisez un couvercle pour réduire le temps de cuisson.
Lorsqu'un liquide commence à bouillir, réduisez le réglage de température.
Minimisez la quantité de liquide ou de gras utilisée pour réduire les temps de cuisson.
Sélectionnez la température appropriée à chaque cuisson spécifique.
Exemples de cuissons
Les informations fournies dans le tableau suivant ne sont fournies qu'à titre d'indication.
| Réglages Utilisez pour | |
| 0 | Foyer à l'arrêt |
| 1 - 3 | Réchauffement léger |
| 4 - 5 | Léger frémissement, réchauffement lent |
| 6 - 7 | Réchauffage et frémissement |
| 8 | Bouillonnement, cuisson à la poêle et grillades |
| 9 | Température maximum |
| P | Fonction Boost |
Astuces de nettoyage
N'utilisez pas de tampon abrasif, de nettoyant corrosif ou aérosols ou d'objets coupants pour nettoyer la surface de la plaque.
Pour éliminer les aliments brulés, dé- trempez-les avec un chiffon humide et du liquide vaisselle.
Vous pouvez utiliser un racloir pour enlever tout résidu alimentaire. Les aliments collants doivent être nettoyés immédiatement, avant que le verre ne refroidisse.
Faites attention à ne pas rayer l'adhésif siliconé placé aux bords du verre en utilisant un racloir.
Le racloir comprend un rasoir, il doit donc être gardé hors de la portée des enfants.
Utilisez un nettoyant spécial pour plaques céramiques sur la plaque lorsqu'elle est encore chaude. Rincez et essuyez avec un chiffon propre ou un papier absorbant.
INSTALLATION DE L'APPAREIL AVERTISSEMENT :
Le raccordement électrique de cette plaque doit être effectué par un électricien qualifié, selon les instructions de ce guide et conformément à la législation en vigueur. Tout dommage occasionné par un mauvais raccordement ou une installation incorrecte annulera la garantie. Cet appareil doit être mis à la terre.
Sécurité pendant l'installation
- Toute surface surplombant la plaque doit être au moins à 65 cm de la plaque.
Les ventilateurs d'extractions doivent être installés selon les instructions du fabricant.
Le mur en contact avec l'arrière des plaques doit être en matériau ignifuge.
- Le câble d'alimentation ne doit pas dépasser 2 mètres.
Installation de la plaque de cuisson dans un plan de travail
La plaque peut être insérée dans n'importe quel plan de travail pourvu qu'il supporter des températures jusqu'à 90°C.
Créez une ouvertures aux dimensions indiquées sur les images ci-dessous.
Les plaques à induction peuvent être intégrées aux plans de travail de 25 à 40 mm
| W (mm) 590 min. A (mm) 50 | |
| D (mm) 520 min. B (mm) 50 | |
| H (mm) 53 E (mm) 10 | |
| C1 (mm) 560 min. F (mm) 10 | |
| C2 (mm) 490 | G (mm) 20 |
Appliquez de l'adhésif d'étanchéité fourni tout autour du bord inférieur du plan de travail le long du bord extérieur du panneau vitrocéramique. Ne l'étirez pas.
Vissez les 4 supports de montage sur les parois latérales du produit.
Support de montage pour plan de travail
Raccordement électrique
Avant d'effectuer un raccordement, vérifiez que :
La tension d'alimentation est la même que celle indiquée sur la plaque signalétique située à l'arrière de vos plaques.
Le circuit peut supporter la charge de l'appareil (voir sur la plaque signalétique).
S'il n'y a pas de prise de terre conforme à la réglementation en vigueur dans l'environnement d'installation, appelez le service agréé immédiatement.
L'interrupteur à fusible doit être facilement accessible une fois la plaque de cuisson installée.
S'il n'existe pas de circuit dédié et d'interrupteur à fusible pour la plaque de cuisson, ils doivent être installés par un électricien qualifié avant le raccordement de la plaque de cuisson. Un câble adéquat et approuvé doit être connecté à la boite à fusible principale et protégé par son propre fusible 50 A ou disjoncteur. L'électricien doit fournir un interrupteur omnipolaire à fusibles, qui sépare le fil sous tension des conducteurs neutres avec une séparation de contact d'au moins 3,0 mm.
L'interrupteur à fusibles doit être installé sur le mur de cuisine, au-dessus du plan de travail et sur le côté des plaques, et non au-dessus de celles-ci, conformément à la législation IEE. Connectez l'interrupteur à fusibles à une boîte de jonction devant être installée sur le mur à au moins 61 cm au-dessus du sol et derrière les plaques. L'alimentation électrique de la plaque peut alors être raccordée. Raccordez une extrémité à la boîte de jonction et raccordez l'autre extrémité au boîtier d'alimentation des plaques situé à l'arrière des plaques. Enlevez le couvercle du boîtier d'alimentation et installez le câble, en respectant le schéma de raccordement.
Le câble d'alimentation électrique doit être éloigné des sources de chaleur directe.
Pour les plaques à induction, le câble doit être H05VV-F 3X4 mm² 60227 IEC 53 ••. Vous trouverez le schéma de raccordement à l'arrière de votre appareil.
CODES D'ERREUR
En cas d'erreur, le code d'erreur sera indiqué dans l'affichage du foyer.
E1 : Le ventilateur de refroidissement est défectueux, appelez le service après-vente.
E3 : La tension d'alimentation est au-dessus de la valeur nominale, éteila plaque en appuyant sur 🔒, attendez que "H" disparaisse de toutes les zones, allumez la plaque en appuyant sur 🔒 et continuez Si le problème persiste, appelez la plaque en appuyant sur
E4 : La fréquence d'alimentation est différente de la valeur nominale, éteignez les plaques en pressant 📋, attendez que "H" disparaisse de toutes les zones, allumez la plaque en appuyant sur 🔒 et continuez Si le problème se répète, éteignez et rallumez la plaque en appuyant sur
puis continuez l'utilisation. Si le problème persiste, appelez le service après-vente
E5 : La température interne de la plaque est trop élevée, éteignez les la plaque en appuyant sur et laissez les foyers refroidir.
E6 : Erreur de communication entre les commandes tactiles et les foyers, appelez le service après-vente.
E7 : Sonde de température de l'élément chauffant défectueuse, le service après-vente.
E8 : Sonde de température de refroidissement défectueuse, appelez le service après-vente.
E9 : Erreur de calibration, appelez le service après-vente.
Service & Support
Visit Our Website
