SA-IWB9-W1 - Boîtier encastrable multimédia SANUS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SA-IWB9-W1 SANUS au format PDF.
| Type de produit | Boîtier encastrable multimédia |
| Marque | Sanus (Legrand AV Inc.) |
| Modèle | SA-IWB9-W1 |
| Catégorie | Boîtier encastrable multimédia |
| Capacité de charge maximale | 13,6 kg (30 lbs) |
| Matériau principal | Acier |
| Ouverture de découpe | 9 po x 9 po (22,9 cm x 22,9 cm) |
| Profondeur du boîtier | 3,5 po (8,9 cm) |
| Type d'installation | Encastré dans un mur à montants (2x4 min., espacement 16 po centre à centre) |
| Utilisation recommandée | Montage d’équipements audiovisuels, réseau et basse tension |
| Gestion des câbles | Alvéoles défonçables pour passage de câbles (œillets en caoutchouc 5 cm disponibles en option) |
| Accessoires inclus | Gabarit de découpe, anneau de finition, couvercle, vis de montage |
| Alimentation électrique | Non intégrée ; boîtier électrique séparé requis (120 V, 15 A) |
| Plage de température de fonctionnement | 0 °C à 49 °C (32 °F à 120 °F) |
| Humidité recommandée | Faible (pas d’installation près de sources d’eau) |
| Sécurité | Ne pas utiliser près d’eau ; installation par un professionnel qualifié ; respecter les codes électriques locaux |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs |
| Pièces détachées et réparabilité | Pièces de rechange disponibles sur demande auprès du fabricant (Legrand) |
| Informations générales | Garantie limitée du fabricant ; fabriqué conformément aux normes ANSI/NEC/NFPA |
FOIRE AUX QUESTIONS - SA-IWB9-W1 SANUS
Questions des utilisateurs sur SA-IWB9-W1 SANUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Boîtier encastrable multimédia au format PDF gratuitement ! Retrouvez votre notice SA-IWB9-W1 - SANUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SA-IWB9-W1 de la marque SANUS.
MODE D'EMPLOI SA-IWB9-W1 SANUS

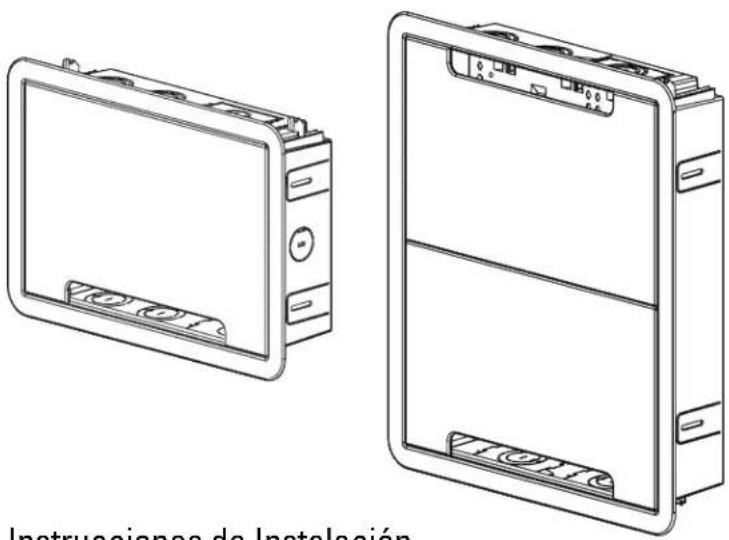

Boîtier encastrable pour multimédia
Gabinete empotrado de multimedia
Lisez et comprenez toutes ces consignes. Respectez tous les avertissements et toutes les consignes indiqués sur le produit.
- N'utilisez pas ce produit près d'une source d'eau, telle qu'une baignoire, un lavabo, un évier, une lessiveuse, une piscine, ou un sous-sol humide
- Ne poussez aucun objet dans le produit à travers les ouvertures, car ceux-ci peuvent entrer en contact avec des tensions dangereuses. Ne touchez jamais des fils ou connecteurs téléphoniques non isolés si la ligne téléphonique n'a pas été déconnectée au niveau de l'interface réseau.
- N'installez jamais de fils ou de composants de communication lors d'un orage.
- L'équipement doit être installé selon les directives de ANSI/NFPA 70, du Code Électrique National Code (NEC), NPFA 72, CAN-ILC-S540, Code canadien de l'électricité, et/ou selon les sections applicables de ANSI/IEEE C2 et du Code de Sécurité Électrique National (NESC). L'équipement conçu pour être installé dans des salles d'équipements de technologie de l'information (ordinateur) doit être installé conformément à NFPA 75, Norme pour la Protection des équipements de technologie de l'information.
- L'alimentation fournie aux composants d'incendie ou de cambriolage doit être fournie par une alimentation électrique limitée à la classe de l'incendie et du cambriolage de classe 2.
- Tout le câblage électrique limité et non alimenté doit être séparé par un minimum d'espacement de ¼".
- L'installation doit être effectuée par un entrepreneur électrique professionnel ou un technicien de basse tension.
- Capacité de charge maximale de 13.6 kg (30lbs).
Cutting Template
Gabarit de découpe
Plantilla de corte
9" Box Boîtier 9 po Caja de 9"
9" Trim
Finition 9 po
Borde de 9"
9" Cover
Couvercle 9 po
Cubierta de 9"
Screws
Vis
Tornillos
Cutting Template Gabarit de découpe Plantilla de corte
Recommended Tools • Outils nécessaires • Herramienta necesarias
Installation physique du boîtier
Placer le boîtier à l'intérieur dans une zone à humidité faible et à température contrôlée (0 °C / 32 °F – 49 °C / 120 °F). Retirer câbles et alvéoles défonçables réceptacles si nécessaire. Si nécessaire, des œillets en caoutchouc de 5 cm (2 po) (AC1034) sont disponibles pour les alvéoles défonçables de câble avant de 5 cm (2 po).
Une fois la hauteur souhaitée déterminée, utilisez un localisateur de montant pour repérer les emplacements des montants verticaux. Placez le gabarit de coupe contre la surface du mur et tracez le contour. Utilisez une scie à cloisons sèches pour découper le contour du boîtier.
Installation de l'anneau de finition
Utilisez les quatre (4) vis fournies pour fixer l'anneau de finition aux trous correspondants dans le cadre du boîtier.
⚠ MISE EN GARDE : NE PAS trop serrer les vis.
Installation du boîtier
Insérez le boîtier dans l'ouverture du mur et utilisez un tournevis à tête Philips pour introduire les quatre (4) clips pour cloisons sèches dans les coins. Si vous vous trouvez à proximité de montants muraux, vous pouvez également utiliser des vis pour cloisons sèches pour fixer le boîtier de l'intérieur. Une fois le boîtier installé dans le mur, installez les deux (2) vis latérales pour fixer les côtés de la finition au boîtier.
Montez sur une planche de contreplaqué à l'aide des orifices de montage pré-percés à l'arrière du boîtier. Il est conseillé d'utiliser un niveau pour une bonne installation du boîtier.
Le boîtier est conçu pour être intégré dans un mur à montants de 2 x 4 au minimum, à 16 po de centre à centre. Si les montants du mur affichent une distance de centre à centre supérieure à 16 po, reportez-vous à la section Installation de modernisation. Positionnez le boîtier entre les montants muraux à une profondeur appropriée (voir le guide de profondeur des cloisons sèches sur le boîtier et utilisez quatre (4) vis à cloison sèche pour le fixer aux montants muraux.
Montaje empotrado
Installation de l'anneau de finition
Une fois la cloison sèche installée, utilisez les six (6) ou quatre (4) vis fournies pour fixer l'anneau de finition aux trous correspondants dans le cadre du boîtier.
⚠ MISE EN GARDE : NE PAS trop serrer les vis.
Alimentation électrique de l'installation
Installer un boîtier électrique en métal simple. Connecter le réceptacle à alimentation 120 V, 15 A, au câble d'alimentation en respectant les méthodes de câblage approuvées par les codes locaux.
REMARQUE: Legrand offre des ensembles de prises non protégés contre la surtension (P/N F7526) et protégés contre la surtension (364569-02-V1). N'installez que des plaques murales de taille standard, car les plaques surdimensionnées ne conviennent pas.
Equipment Mounting Inside Enclosure • Montage de l'équipement à l'intérieur du boîtier • Montaje del equipo dentro del gabinete
Support de montage surélevé de 5 PO [OPTIONNEL]
Le support de montage est un composant amovible qui permet d'organiser les dispositifs avant ou après l'installation. Le support est muni de quatre (4) trous de fixation permettant de le fixer directement à la paroi arrière du boîtier verticalement ou horizontalement, le cas échéant.
Soporte de montaje elevado de 5 pulg. [OPCIONAL]
Languettes de fixation intégrées
La paroi arrière est dotée de languettes de fixation assorties permettant de fixer des équipements de grande taille directement au boîtier. Les languettes de fixation possèdent un couvercle de protection qui peut être retiré à l'aide d'un tournevis ; il suffit de pousser le couvercle dans l'ouverture pour obtenir une fente qui accueillera aisément les sangles à boucles et crochets.
Lengüetas de amarre integradas
Installer le couvercle
Pour fixer le couvercle, positionnez les câbles sortant du boîtier vers l'ouverture de passage et faites glisser les languettes inférieures dans les rainures de réception de l'anneau de finition. Poussez les côtés du couvercle dans les rainures latérales de verrouillage afin d'obtenir une finition affleurante. Le modèle de 17 po est équipé de deux couvercles pour faciliter l'accès au contenu, et ce, même lorsque le boîtier est partiellement obstrué.
Instalar la cubierta
Legrand AV Inc et ses sociétés affiliées et ses filiales (collectivement dénommées « Legrand »), se sont efforcées de rendre ce manuel précis et complet. Cependant, Legrand ne garantit pas que les informations qu'il contient couvrent tous les détails et toutes les conditions ou variations. Il ne pare pas non plus à toute éventualité relative à l'installation ou à l'utilisation de ce produit. Les informations contenues dans ce document peuvent faire l'objet de modifications sans avertissement ou obligation préalable quelconque. Legrand ne donne aucune garantie explicite ou implicite quant aux informations contenues dans le manuel. Legrand n'assume aucune responsabilité quant à l'exactitude, l'exhaustivité ou la suffisance des informations contenues dans ce document.
©2021 Legrand AV Inc. Tous droits réservés. SANUS est une marque de Legrand. Tous les autres noms de marques ou autres marques sont utilisés aux fins d'identification et sont des marques appartenant à leurs propriétaires respectifs.
