Type de produit	Boîtier encastrable multimédia
Marque	Sanus
Modèle	SAIWB9
Fabricant	Legrand AV Inc.
Matériau	Acier
Dimensions (boîtier)	Environ 22,9 x 14,6 x 5,1 cm (9 x 5,75 x 2 po) ?
Dimensions (découpe murale)	Environ 22,9 x 14,6 cm (9 x 5,75 po)
Profondeur	5,1 cm (2 po)
Capacité de charge maximale	13,6 kg (30 lb)
Espacement des montants requis	40,6 cm (16 po) centre à centre, minimum 2x4
Couleur	Blanc (finition)
Alimentation	Nécessite un boîtier électrique séparé 120 V, 15 A
Température de fonctionnement	0 °C à 49 °C (32 °F à 120 °F)
Humidité recommandée	Faible
Usage	Intérieur
Normes	ANSI/NFPA 70, NEC, NFPA 72, CAN/ULC-S540
Installation	Par un entrepreneur électrique professionnel ou technicien basse tension
Inclus	Boîtier, anneau de finition, couvercle, gabarit de découpe, vis
Accessoires optionnels	Œillets en caoutchouc AC1034, support de montage surélevé 5 po
Nettoyage	Chiffon sec et doux

FOIRE AUX QUESTIONS - SAIWB9 SANUS

Quel outil est nécessaire pour découper l'ouverture murale ?

Utilisez une scie à cloisons sèches après avoir tracé le contour du gabarit de découpe fourni.

Le boîtier peut-il être installé dans un mur avec isolation ?

Oui, mais évitez les zones humides. Assurez-vous que la cavité murale est sèche et que l'isolation ne gêne pas le passage des câbles.

Quelle est la capacité de charge maximale du boîtier ?

La capacité de charge maximale est de 13,6 kg (30 lb).

Dois-je faire appel à un électricien pour l'installation ?

Oui, l'installation doit être réalisée par un entrepreneur électrique professionnel ou un technicien basse tension.

Le boîtier est-il livré avec une alimentation électrique intégrée ?

Non, vous devez installer un boîtier électrique métallique séparé 120 V, 15 A, conformément aux codes locaux.

Comment fixer le couvercle après installation ?

Placez les câbles dans l'ouverture de passage, insérez les languettes inférieures du couvercle dans les rainures de l'anneau de finition, puis poussez les côtés dans les rainures latérales de verrouillage.

Puis utiliser des vis à cloison sèche pour fixer le boîtier ?

Oui, vous pouvez utiliser quatre vis à cloison sèche pour fixer le boîtier aux montants muraux. Des vis latérales sont également fournies pour stabiliser la finition.

Le boîtier est-il compatible avec les murs de 2x4 à 16 pouces d'entraxe ?

Oui, il est conçu pour des montants 2x4 avec un espacement de 16 pouces centre à centre.

Comment retirer les alvéoles défonçables pour le passage des câbles ?

Retirez les alvéoles dans la paroi du boîtier en les poussant ou en les coupant avec une pince. Des œillets en caoutchouc (AC1034) sont disponibles en option.

Quelle est la garantie du boîtier encastrable SAIWB9 ?

La garantie n'est pas spécifiée dans la notice. Contactez Legrand AV ou Sanus pour plus d'informations.

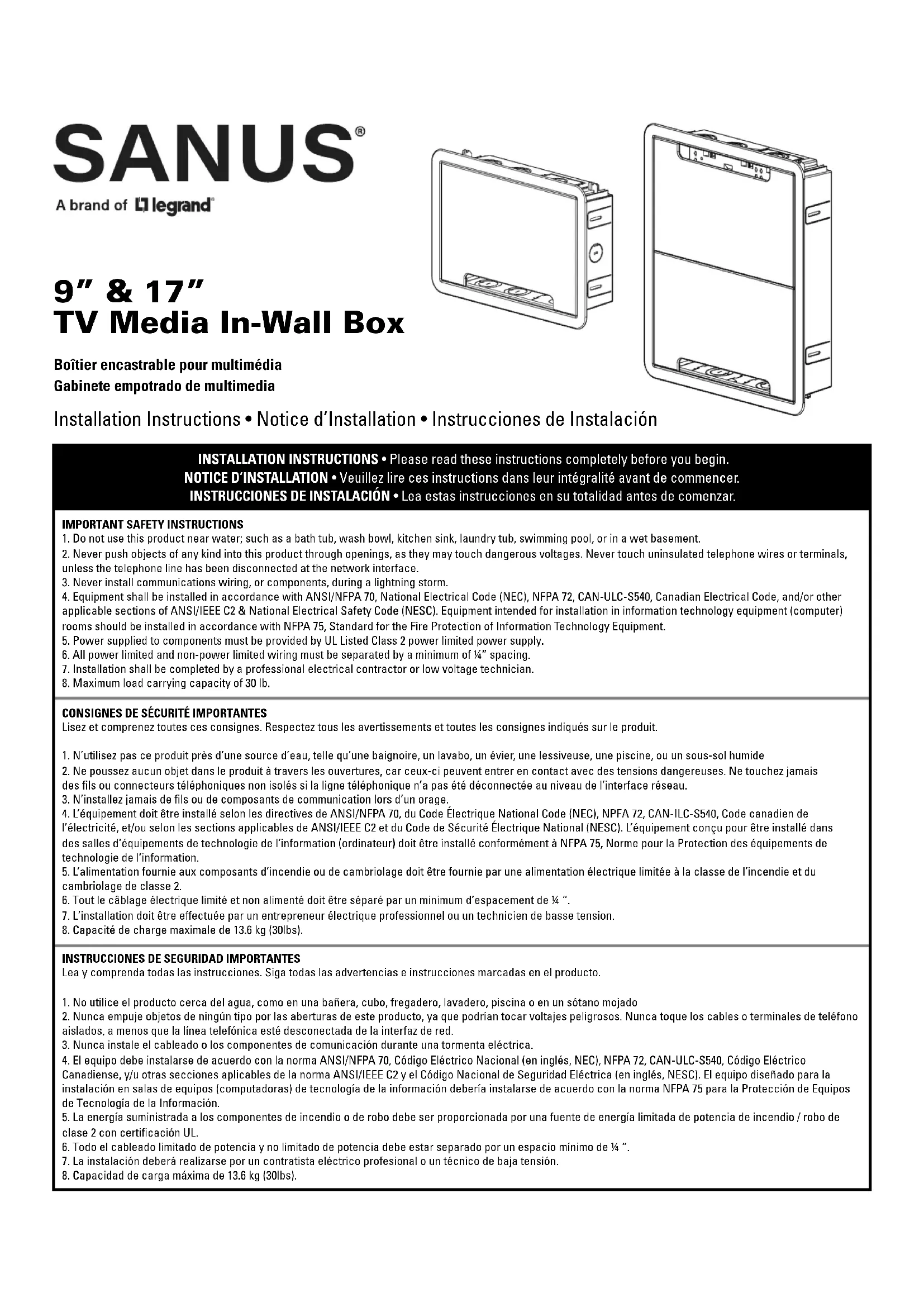

MODE D'EMPLOI SAIWB9 SANUS

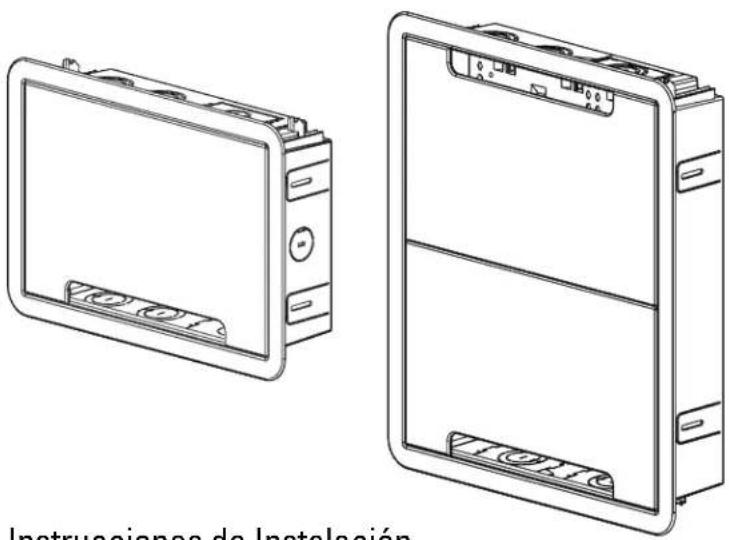

Boîtier encastrable pour multimédia

Gabinete empotrado de multimedia

Lisez et comprenez toutes ces consignes. Respectez tous les avertissements et toutes les consignes indiqués sur le produit.

1. N'utilisez pas ce produit près d'une source d'eau, telle qu'une baignoire, un lavabo, un évier, une lessiveuse, une piscine, ou un sous-sol humide
2. Ne poussez aucun objet dans le produit à travers les ouvertures, car ceux-ci peuvent entrer en contact avec des tensions dangereuses. Ne touchez jamais des fils ou connecteurs téléphoniques non isolés si la ligne téléphonique n'a pas été déconnectée au niveau de l'interface réseau.
3. N'installez jamais de fils ou de composants de communication lors d'un orage.
4. L'équipement doit être installé selon les directives de ANSI/NFPA 70, du Code Électrique National Code (NEC), NPFA 72, CAN-ILC-S540, Code canadien de l'électricité, et/ou selon les sections applicables de ANSI/IEEE C2 et du Code de Sécurité Électrique National (NESC). L'équipement conçu pour être installé dans des salles d'équipements de technologie de l'information (ordinateur) doit être installé conformément à NFPA 75, Norme pour la Protection des équipements de technologie de l'information.
5. L'alimentation fournie aux composants d'incendie ou de cambriolage doit être fournie par une alimentation électrique limitée à la classe de l'incendie et du cambriolage de classe 2.
6. Tout le câblage électrique limité et non alimenté doit être séparé par un minimum d'espacement de ¼".
7. L'installation doit être effectuée par un entrepreneur électrique professionnel ou un technicien de basse tension.
8. Capacité de charge maximale de 13.6 kg (30lbs).

Cutting Template Gabarit de découpe Plantilla de corte

9" Box Boîtier 9 po Caja de 9"

9" Trim Finition 9 po Borde de 9"

9" Cover Couvercle 9 po Cubierta de 9"

Screws Vis Tornillos

Cutting Template Gabarit de découpe Plantilla de corte

Recommended Tools • Outils nécessaires • Herramienta necesarias

Installation physique du boîtier

Placer le boîtier à l'intérieur dans une zone à humidité faible et à température contrôlée (0 °C / 32 °F – 49 °C / 120 °F). Retirer câbles et alvéoles défonçables réceptacles si nécessaire. Si nécessaire, des œillets en caoutchouc de 5 cm (2 po) (AC1034) sont disponibles pour les alvéoles défonçables de câble avant de 5 cm (2 po).

Une fois la hauteur souhaitée déterminée, utilisez un localisateur de montant pour repérer les emplacements des montants verticaux. Placez le gabarit de coupe contre la surface du mur et tracez le contour. Utilisez une scie à cloisons sèches pour découper le contour du boîtier.

Installation de l'anneau de finition

Utilisez les quatre (4) vis fournies pour fixer l'anneau de finition aux trous correspondants dans le cadre du boîtier.

⚠ MISE EN GARDE : NE PAS trop serrer les vis.

Installation du boîtier

Insérez le boîtier dans l'ouverture du mur et utilisez un tournevis à tête Philips pour introduire les quatre (4) clips pour cloisons sèches dans les coins. Si vous vous trouvez à proximité de montants muraux, vous pouvez également utiliser des vis pour cloisons sèches pour fixer le boîtier de l'intérieur. Une fois le boîtier installé dans le mur, installez les deux (2) vis latérales pour fixer les côtés de la finition au boîtier.

Montez sur une planche de contreplaqué à l'aide des orifices de montage pré-percés à l'arrière du boîtier. Il est conseillé d'utiliser un niveau pour une bonne installation du boîtier.

Le boîtier est conçu pour être intégré dans un mur à montants de 2 x 4 au minimum, à 16 po de centre à centre. Si les montants du mur affichent une distance de centre à centre supérieure à 16 po, reportez-vous à la section Installation de modernisation. Positionnez le boîtier entre les montants muraux à une profondeur appropriée (voir le guide de profondeur des cloisons sèches sur le boîtier et utilisez quatre (4) vis à cloison sèche pour le fixer aux montants muraux.

Montaje empotrado

Installation de l'anneau de finition

Une fois la cloison sèche installée, utilisez les six (6) ou quatre (4) vis fournies pour fixer l'anneau de finition aux trous correspondants dans le cadre du boîtier.

⚠ MISE EN GARDE : NE PAS trop serrer les vis.

Alimentation électrique de l'installation

Installer un boîtier électrique en métal simple. Connecter le réceptacle à alimentation 120 V, 15 A, au câble d'alimentation en respectant les méthodes de câblage approuvées par les codes locaux.

REMARQUE: Legrand offre des ensembles de prises non protégés contre la surtension (P/N F7526) et protégés contre la surtension (364569-02-V1). N'installez que des plaques murales de taille standard, car les plaques surdimensionnées ne conviennent pas.

Equipment Mounting Inside Enclosure • Montage de l'équipement à l'intérieur du boîtier • Montaje del equipo dentro del gabinete

Support de montage surélevé de 5 PO [OPTIONNEL]

Le support de montage est un composant amovible qui permet d'organiser les dispositifs avant ou après l'installation. Le support est muni de quatre (4) trous de fixation permettant de le fixer directement à la paroi arrière du boîtier verticalement ou horizontalement, le cas échéant.

Soporte de montaje elevado de 5 pulg. [OPCIONAL]

Languettes de fixation intégrées

La paroi arrière est dotée de languettes de fixation assorties permettant de fixer des équipements de grande taille directement au boîtier. Les languettes de fixation possèdent un couvercle de protection qui peut être retiré à l'aide d'un tournevis ; il suffit de pousser le couvercle dans l'ouverture pour obtenir une fente qui accueillera aisément les sangles à boucles et crochets.

Lengüetas de amarre integradas

Installer le couvercle

Pour fixer le couvercle, positionnez les câbles sortant du boîtier vers l'ouverture de passage et faites glisser les languettes inférieures dans les rainures de réception de l'anneau de finition. Poussez les côtés du couvercle dans les rainures latérales de verrouillage afin d'obtenir une finition affleurante. Le modèle de 17 po est équipé de deux couvercles pour faciliter l'accès au contenu, et ce, même lorsque le boîtier est partiellement obstrué.

Instalar la cubierta
