Type de produit	Interface audio USB portable
Marque	Zoom
Modèle	AMS-22
Canaux d'entrée	2 entrées mono (combo XLR/Jack 6,35 mm TRS)
Canaux de sortie	1 sortie stéréo Jack 6,35 mm TRS (Output A), 2 sorties casque stéréo mini-jack 3,5 mm (A et B)
Alimentation fantôme	+48 V activable sur les deux entrées
Fonction Loopback	Oui, mixage entrées + son ordinateur renvoyé vers USB
Écoute directe (Direct Monitor)	Oui, commutable, sans latence
Modes de fonctionnement	Music (pistes séparées) et Streaming (mixage interne)
Couplage stéréo	Oui, active les entrées 1 (gauche) et 2 (droite) en stéréo
Connecteur USB	USB Type-C (data et alimentation) + port DC 5 V Type-C dédié
Fréquences d'échantillonnage	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
Résolution	24 bits
Alimentation	2 piles AA (alcalines, NiMH ou lithium), adaptateur secteur 5 V/1 A (AD-17), ou bus USB
Autonomie sur piles (estimée)	Environ 4 h (alcalines), 5,5 h (NiMH), 11 h (lithium) à 44,1 kHz sans 48 V
Dimensions	94,5 mm (L) × 74,0 mm (P) × 46,0 mm (H)
Poids (sans piles)	134 g
Poids (avec piles)	180 g
Compatible	Windows, macOS, smartphones/tablettes (avec alimentation externe)
Pilote Windows	Installation requise pour DAW, téléchargeable sur zoomcorp.com
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité et les chocs
Sécurité	Régler le volume à zéro avant branchement, ne pas exposer à l'eau, utiliser des piles identiques

FOIRE AUX QUESTIONS - AMS-22 ZOOM

Comment brancher l'AMS-22 à un ordinateur ?

Utilisez un câble USB Type-C (transfert de données) pour relier le port USB de l'AMS-22 à un port USB de l'ordinateur. Réduisez le volume avant connexion. Sur Windows, installez d'abord le pilote dédié depuis zoomcorp.com.

Quelle différence entre les modes MUSIC et STREAMING ?

Le mode MUSIC envoie les entrées sur des pistes séparées (idéal pour enregistrement DAW). Le mode STREAMING mixe les entrées avant envoi USB (idéal pour diffusion en direct).

Comment activer l'alimentation fantôme 48 V ?

Réglez le commutateur 48V sur ON. L'alimentation est fournie aux deux entrées XLR. Attention : ne pas activer avec des micros dynamiques ou équipements non compatibles.

Que faire si le son est déformé ou absent ?

Vérifiez que l'indicateur de niveau ne s'allume pas en rouge (écrêtage). Ajustez le gain d'entrée avec les boutons GAIN. Assurez-vous que le sélecteur d'entrée est sur le bon type (GUITAR / MIC/LINE).

Comment utiliser l'écoute directe (Direct Monitor) ?

Réglez le commutateur DIRECT MONITOR sur ON. Vous entendrez alors le son des entrées directement (sans latence) avant qu'il ne passe par l'ordinateur.

Comment brancher un smartphone ou une tablette ?

L'AMS-22 nécessite une alimentation externe (piles ou adaptateur) avant connexion. Utilisez un câble USB adapté (Lightning vers USB-C ou USB-C vers USB-C). Réglez BATTERY sur ON si vous utilisez des piles.

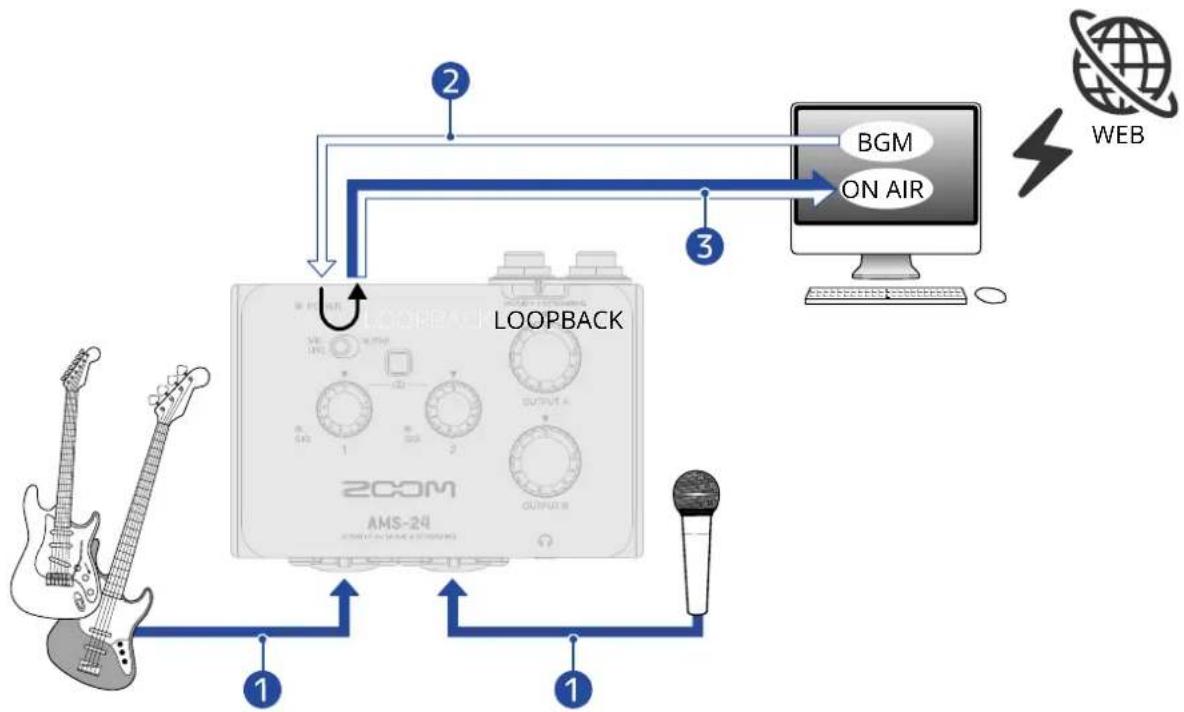

Qu'est-ce que la fonction Loopback et quand l'utiliser ?

La fonction Loopback mélange le son des entrées avec celui de l'ordinateur (ex : musique de fond) et renvoie le tout vers l'ordinateur. Idéal pour le streaming. Activez le commutateur LOOPBACK sur ON.

Comment régler le volume des sorties casque ?

Utilisez les boutons OUTPUT A et OUTPUT B situés sur la face supérieure. Tournez-les pour augmenter ou diminuer le volume des prises casque correspondantes.

Quels types de piles utiliser et comment les installer ?

Utilisez deux piles AA de type alcalines, NiMH ou lithium. Ouvrez le capot du compartiment sous l'appareil, insérez les piles en respectant la polarité, puis refermez. Réglez BATTERY sur ON.

Que faire si l'AMS-22 n'est pas reconnue par l'ordinateur ?

Vérifiez la connexion USB, débranchez et rebranchez le câble. Sur Windows, installez ou réinstallez le pilote dédié. Évitez les hubs USB. Quittez les logiciels utilisant l'interface avant de reconnecter.

MODE D'EMPLOI AMS-22 ZOOM

Vous devez lire les Précautions de sécurité et d'emploi avant toute utilisation.

©2022 ZOOM CORPORATION

La copie et la reproduction partielles ou totales de ce document sans permission sont interdites.

Les noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs. Toutes les marques de commerce et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs. Une visualisation correcte n'est pas possible sur des appareils avec affichage en niveaux de gris.

Remarques concernant ce mode d'emploi

Vous pouvez avoir besoin de ce mode d'emploi dans le futur. Gardez-le en un lieu vous permettant d'y accéder facilement.

Le contenu de ce document et les caractéristiques de ce produit sont sujets à modifications sans préavis.

• Windows® est une marque de commerce ou déposée de Microsoft® Corporation.
  • Mac est une marque de commerce d'Apple Inc.
• Les autres noms de produit, marques déposées et noms de société mentionnés dans ce document sont la propriété de leurs détenteurs respectifs.
• Toutes les marques de commerce et déposées citées dans ce document n'ont qu'un but indicatif et ne sont pas destinées à enfreindre les droits de leurs détenteurs respectifs.
• L'enregistrement de sources soumises à droits d'auteur dont des CD, disques, bandes, prestations live, œuvres vidéo et émissions sans la permission du détenteur des droits dans tout autre but qu'un usage personnel est interdit par la loi. Zoom Corporation n'assumera aucune responsabilité quant aux infractions à la loi sur les droits d'auteur.

Table des matières

Remarques concernant ce mode d'emploi....2

Aperçu des modes MUSIC et STREAMING....4

Mode MUSIC....4

Mode STREAMING....5

Fonctions des parties....6

Faces supérieure et inférieure....6

Côtés gauche et droit....7

Faces avant et arrière....8

Branchement à un ordinateur....9

Installation du pilote sur des ordinateurs Windows.... 10

Branchement de smartphones et de tablettes....11

Fourniture de l'alimentation....12

Branchement d'instruments et de micros....14

Branchement d'instruments....14

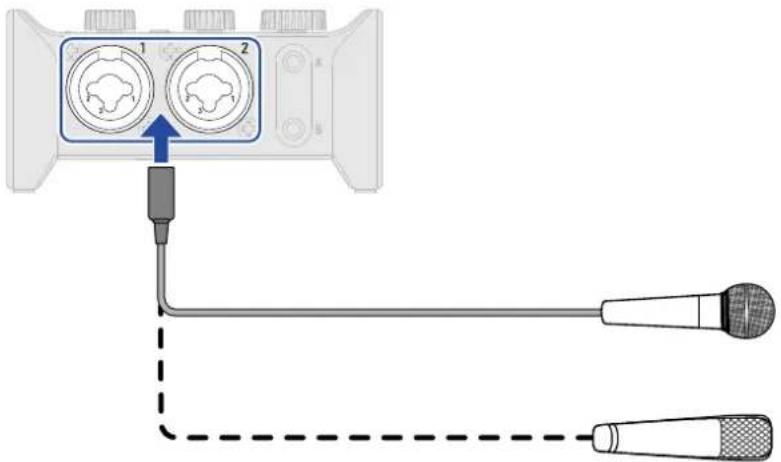

Branchement de micros....16

Présentation du couplage stéréo.... 18

Réglage du gain d'entrée....19

Emploi de l'écoute directe (Direct Monitor)....20

Réglage du volume....21

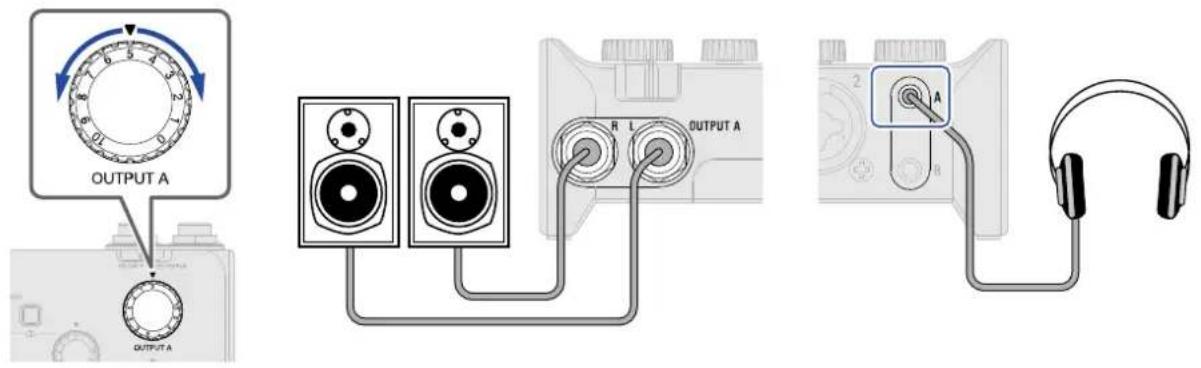

Réglage du volume de la sortie OUTPUT A....21

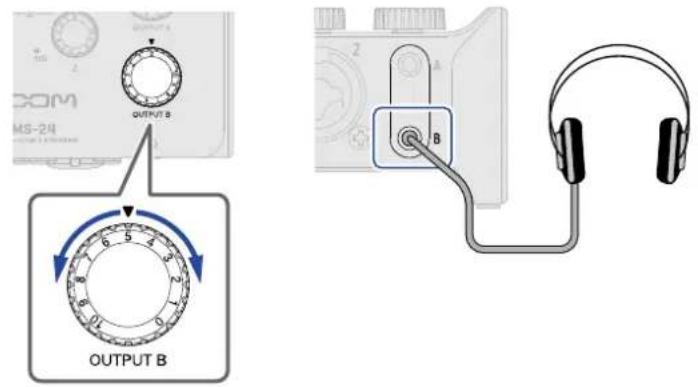

Réglage du volume de la sortie OUTPUT B....21

Activation de la fonction Loopback....22

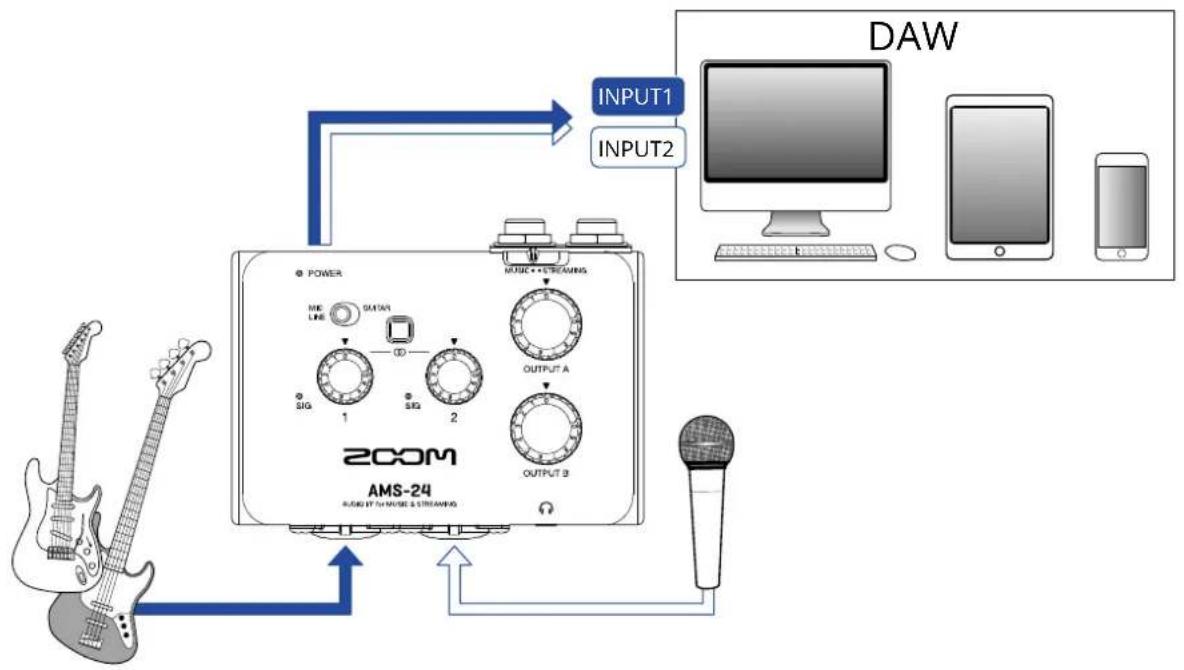

Exemple d'utilisation : faire de la musique....24

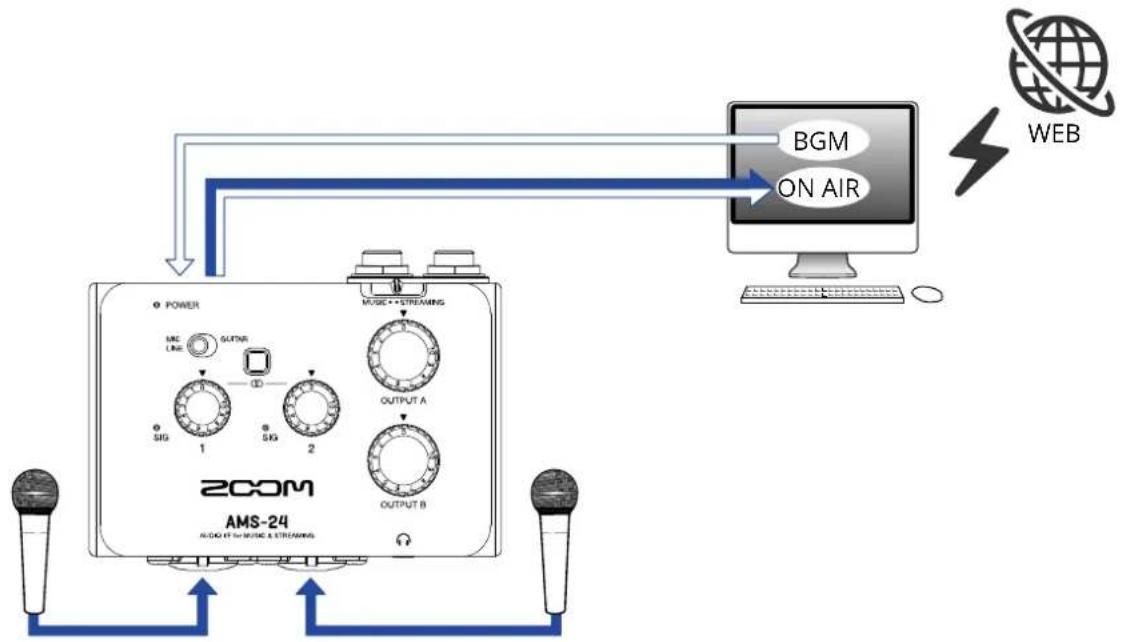

Exemple d'utilisation : streaming sur le web avec un ordinateur....27

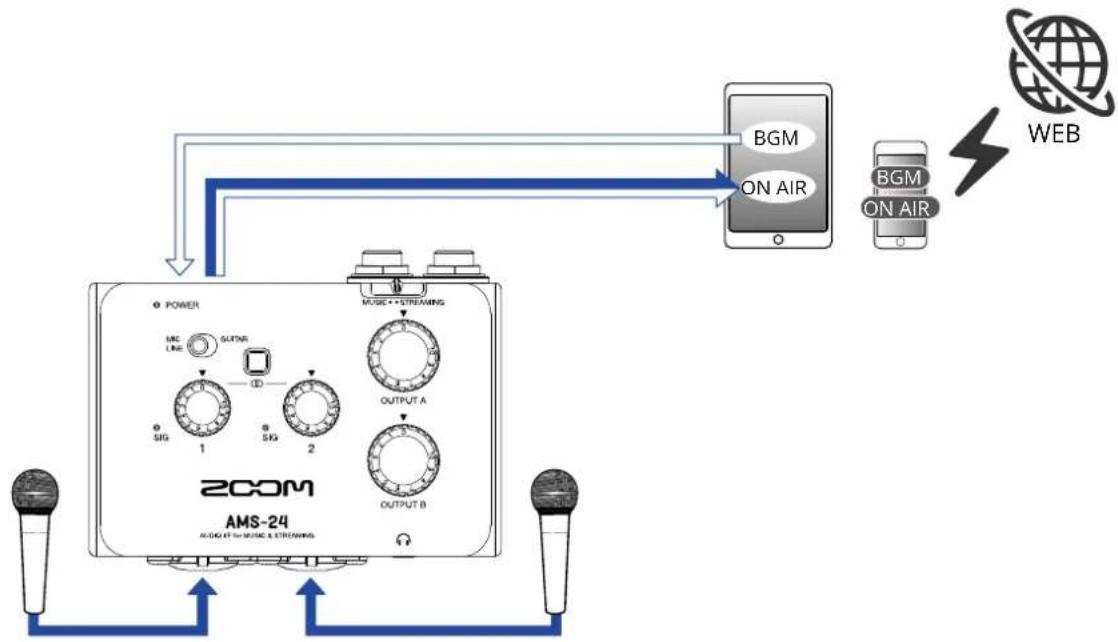

Exemple d'utilisation : streaming sur le web avec un smartphone/tablette....30

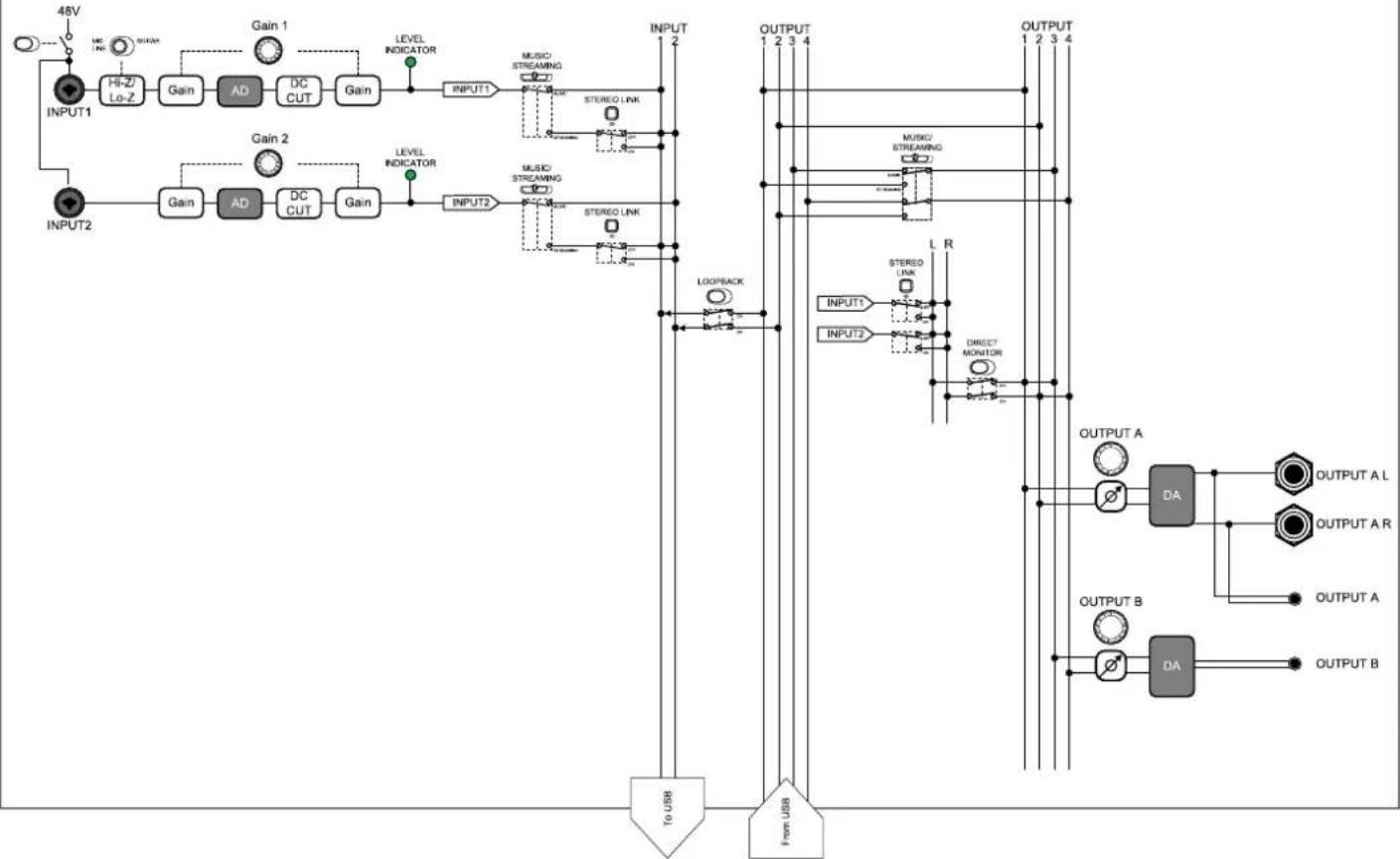

Schéma du mélangeur.... 33

Termes utilisés dans ce mode d'emploi....34

Guide de dépannage.... 35

Impossible de sélectionner ou d'utiliser l'AMS-24....35

Les sons des appareils connectés aux prises d'entrée souffrent de distorsion, sont trop faibles, voire

absents....35

Impossible d'écouter ou d'enregistrer....35

Le son lu ne s'entend pas ou est très faible....36

L'enregistrement audio est trop fort, trop faible ou silencieux....36

Il n'est pas possible d'utiliser un smartphone ou une tablette....36

Le son saute pendant la lecture ou l'enregistrement....36

Caractéristiques techniques....37

Aperçu des modes MUSIC et STREAMING

Choisissez le mode en fonction de l'utilisation du signal audio USB.

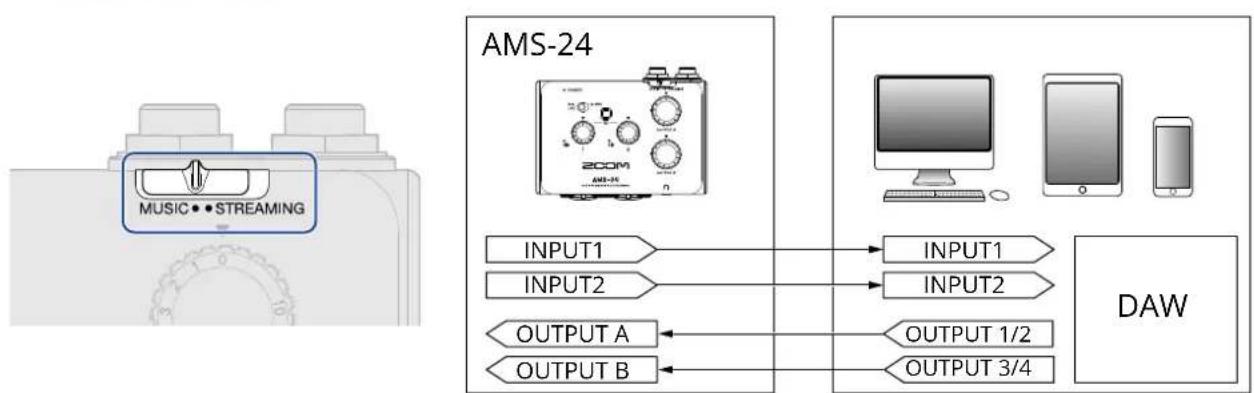

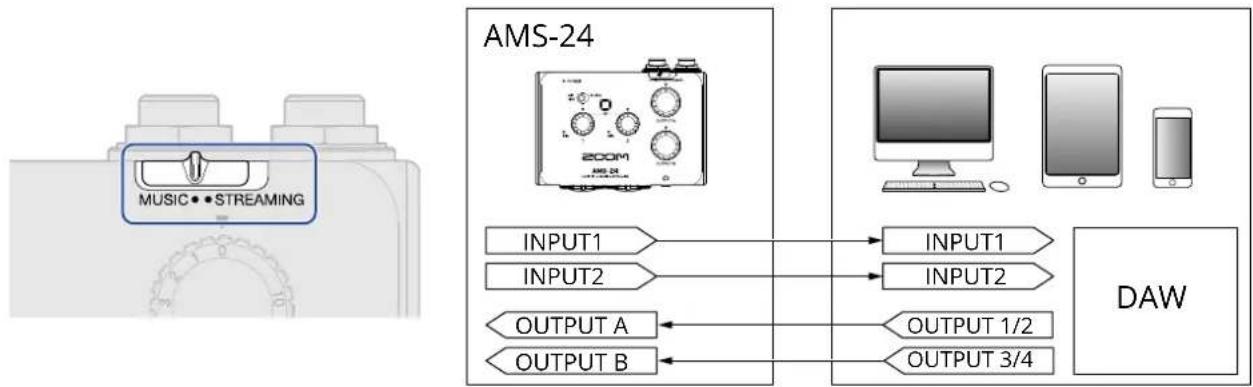

Mode MUSIC

Le mode MUSIC convient bien pour faire de la musique avec par exemple une station de travail audio numérique (DAW en anglais).

Réglez sur MUSIC. MUSIC • •STREAMING

Ce mode est utile pour par exemple enregistrer simultanément une guitare et le chant sur des pistes séparées. Les sons entrants sont traités comme des signaux séparés par l'ordinateur, le smartphone ou la tablette, de la même manière qu'avec une interface audio ordinaire.

Différents sons peuvent sortir de l'ordinateur, du smartphone ou de la tablette par les prises casque A et B. Cela permet d'enregistrer pendant qu'une personne qui utilise l'ordinateur et une autre qui interprète entendent des sons différents.

■ Exemple d'utilisation

→ Exemple d'utilisation : faire de la musique

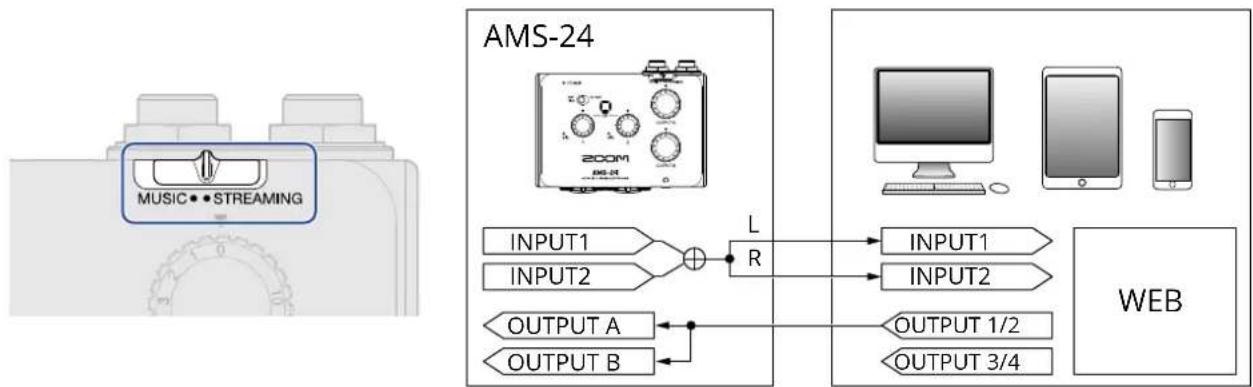

Mode STREAMING

Le mode STREAMING convient bien pour le streaming sur le web. Réglez sur STREAMING. MUSIC • •STREAMING

Ce mode est utile pour diffuser par exemple des prestations de chant solo accompagné d'une guitare. Les sons entrants peuvent être mixés comme à l'aide d'une table de mixage audio, puis envoyés à l'ordinateur, au smartphone ou à la tablette.

Comme le son de l'ordinateur, du smartphone ou de la tablette (sortie USB 1/2) est émis à la fois par les deux sorties (OUTPUT) A et B, cela permet également d'enregistrer des podcasts pendant que deux personnes entendent le même son.


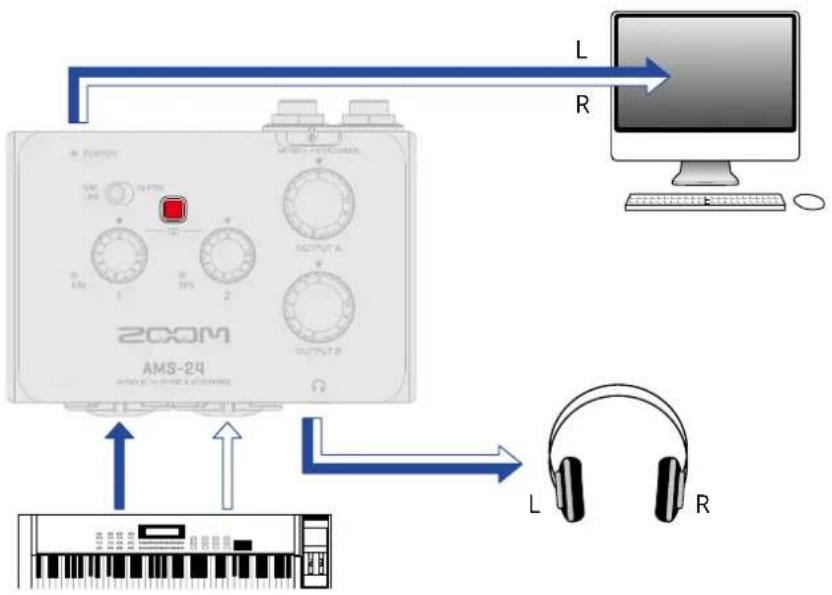

Lorsque le commutateur de couplage stéréo de l'AMS-24 est activé, les entrées 1 (gauche) et 2 (droite) fonctionnent ensemble comme une entrée stéréo.

(→ Présentation du couplage stéréo)

■ Exemples d'utilisation

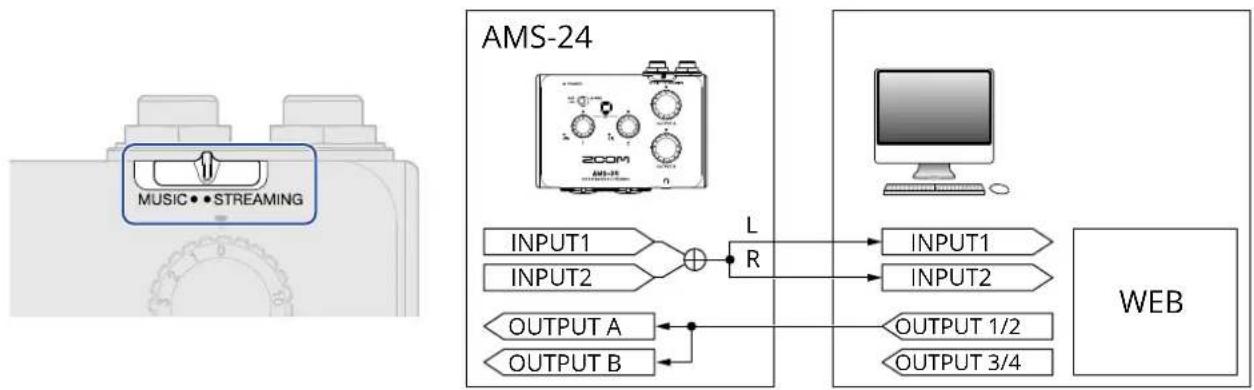

→ Exemple d'utilisation : streaming sur le web avec un ordinateur

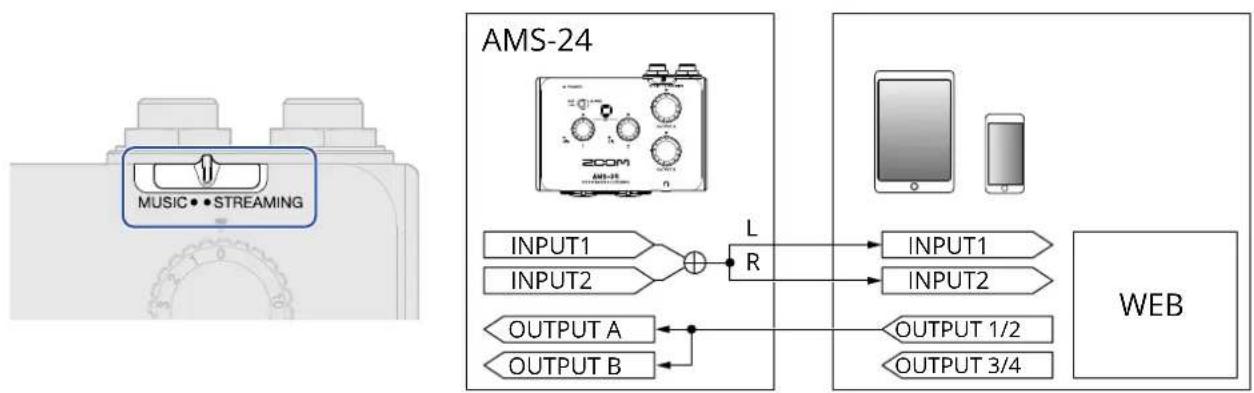

→ Exemple d'utilisation : streaming sur le web avec un smartphone/tablette

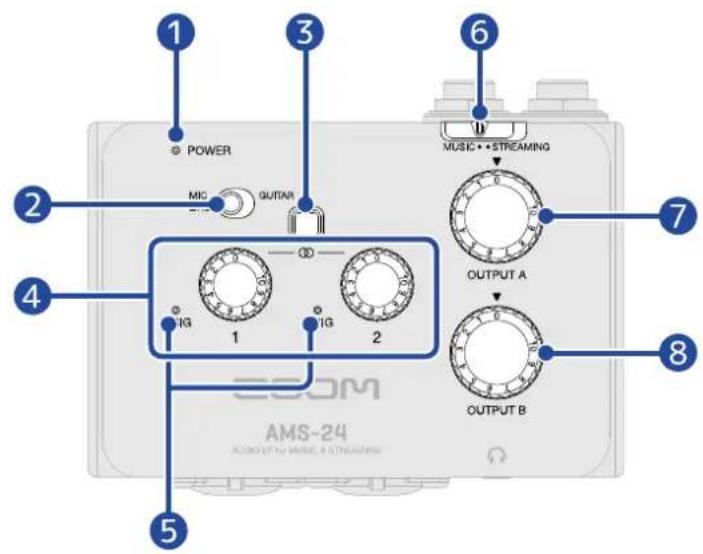

Faces supérieure et inférieure

■ Face supérieure ■ Face inférieure

S'allume quand l'appareil est sous tension. Clignote lorsque le niveau de charge des piles est faible.

2 Sélecteur de type d'entrée

Réglez-le en fonction de l'équipement connecté à l'entrée 1.

3 Commutateur de couplage stéréo

Activez-le pour faire entrer un signal stéréo par les entrées 1 et 2. L'entrée 1 deviendra le signal de gauche et l'entrée 2 le signal de droite. Lorsque le commutateur de couplage stéréo est activé, le gain d'entrée est contrôlé par le bouton de gain 1 pour les deux entrées 1 et 2. (→ Présentation du couplage stéréo)

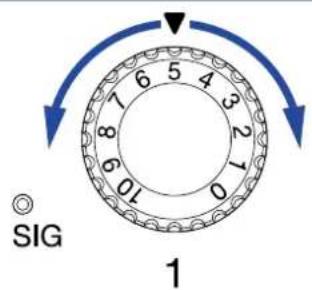

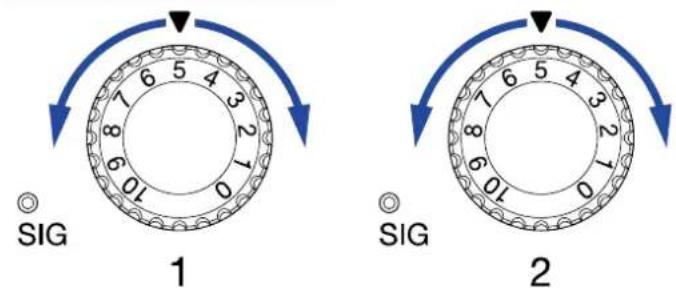

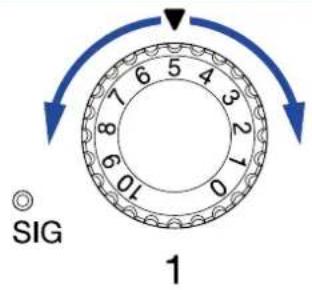

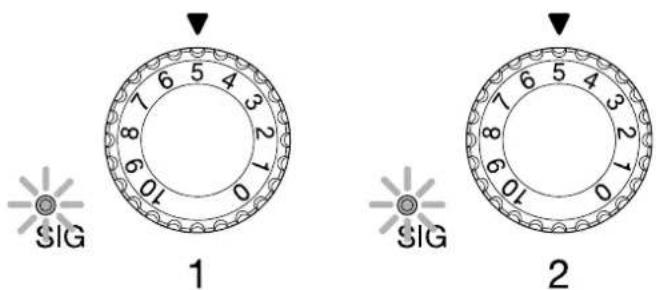

4 Boutons de gain

Servent à régler le niveau des signaux d'entrée. (→ Réglage du gain d'entrée)

5 Indicateurs de niveau

Ces indicateurs montrent le niveau des signaux après intervention du bouton de gain. La couleur de l'indicateur change en fonction du niveau du signal.

Allumé en vert : signal présent en entrée. (-48 dB FS ou plus)

Allumé en rouge : écrêtage (saturation) du signal entrant. (-1 dB FS ou plus)

6 Sélecteur MUSIC/STREAMING

Permet de choisir entre mode MUSIC et mode STREAMING. Réglez-le sur MUSIC si vous utilisez l'AMS-24 pour faire de la musique avec par exemple une DAW. Réglez-le sur STREAMING si vous l'utilisez pour faire par exemple du streaming sur le web. (→ Mode MUSIC, Mode STREAMING)

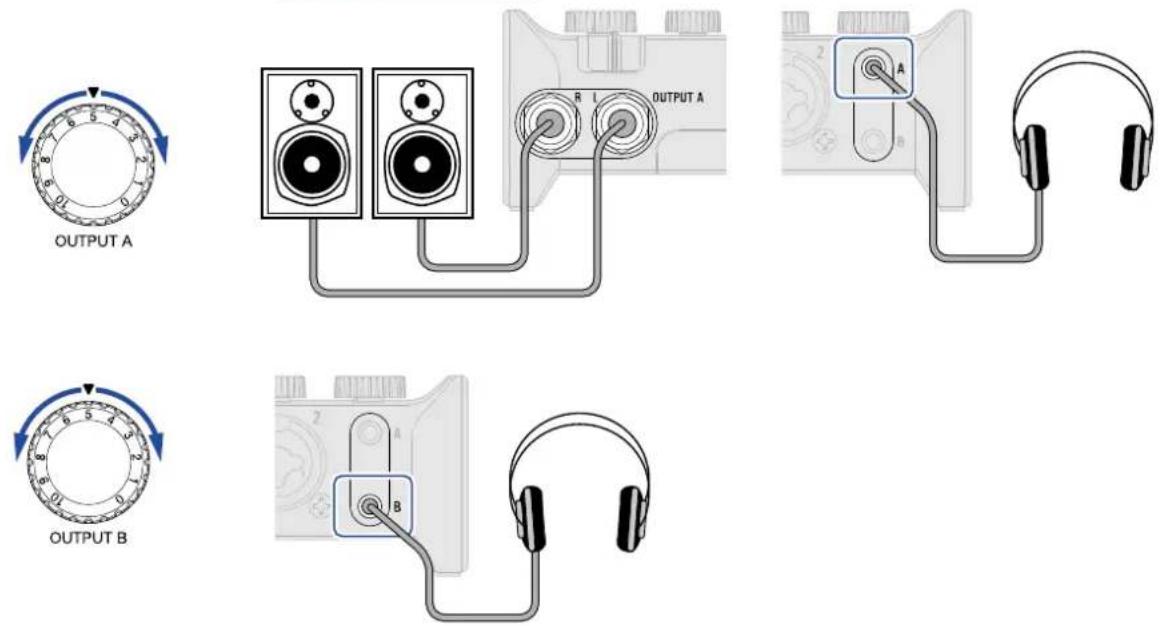

7 Bouton OUTPUT A

Sert à régler le volume des signaux produits par les prises jacks standard de sortie OUTPUT A et la prise de sortie casque A. (→ Réglage du volume de la sortie OUTPUT A)

8 Bouton OUTPUT B

Sert à régler le volume des signaux produits par la prise de sortie casque B. (→ Réglage du volume de la sortie OUTPUT B)

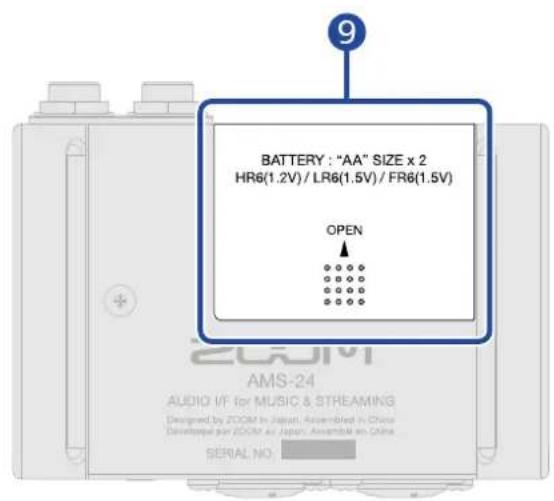

9 Capot du compartiment des piles

Faites-le glisser pour le retirer afin d'installer des piles. (→ Emploi de piles)

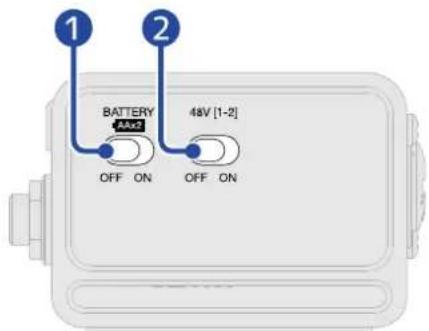

Côtés gauche et droit

Côté gauche Côté droit

1 Commutateur BATTERY

Réglez-le sur ON pour utiliser l'alimentation par piles. Réglez-le sur OFF pour utiliser l'alimentation par le bus USB ou une alimentation externe.

2 Commutateur 48V

Active/désactive l'alimentation fantôme +48 V. Réglez-le sur ON si vous connectez des micros électrostatiques. L'alimentation fantôme est fournie simultanément aux entrées 1 et 2.

3 Sélecteur DIRECT MONITOR

Réglez-le sur ON pour écouter les sons provenant directement des prises d'entrée avant qu'ils ne passent par l'ordinateur. (→ Emploi de l'écoute directe (Direct Monitor))

4 Commutateur LOOPBACK

Réglez-le sur ON pour envoyer à l'ordinateur un mixage des sons qu'il produit lui-même et de ceux qui entrent par l'AMS-24. (→ Activation de la fonction Loopback)

Faces avant et arrière

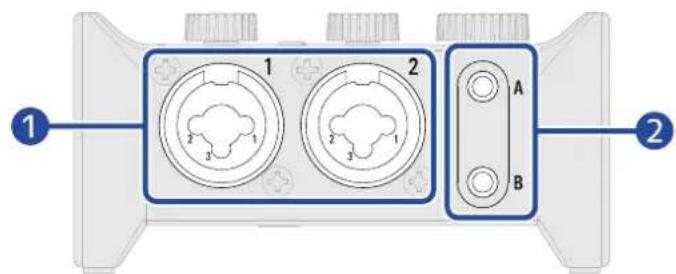

■ Face avant ■ Face arrière

1 Prises d'entrée 1-2

Ces prises d'entrée ont des préamplis micro intégrés. Branchez-y des micros, des claviers, des guitares et d'autres sources audio. Elles peuvent être utilisées avec des connecteurs XLR et jack 6,35 mm standard (symétriques ou asymétriques). (→ Branchement d'instruments et de micros)

1 : masse
2: point chaud
3 : point froid

2 Prises A-B de sortie pour casque

Elles produisent des signaux stéréo. Branchez-y vos casques.

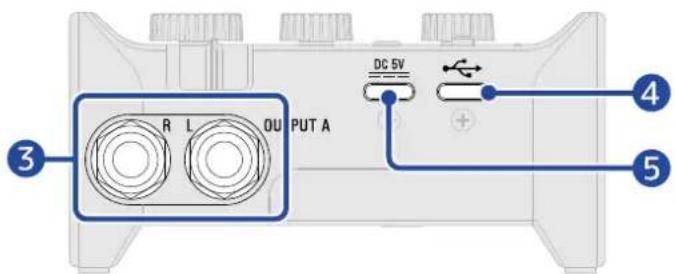

3 Prises jacks 6.35 mm standard de sortie OUTPUT A

Elles produisent les canaux gauche (L) et droit (R) des signaux stéréo. Raccordez-les par exemple à des enceintes amplifiées.

4 Port USB (Type-C)

Utilisez ce port USB pour connecter des ordinateurs, des smartphones et des tablettes. (→ Branchement à un ordinateur, Branchement de smartphones et de tablettes)

5 Port DC 5 V (Type-C)

Utilisez ce port USB d'alimentation pour brancher un adaptateur secteur ou une batterie mobile. (→ Emploi d'une alimentation externe)

Branchement à un ordinateur

L'AMS-24 peut être alimentée par le bus USB, et donc par un ordinateur au travers d'un câble USB. Outre l'alimentation par le bus USB, elle peut également fonctionner sur une alimentation externe (adaptateur secteur dédié ou batterie mobile) ou des piles. (→ Emploi d'une alimentation externe, Emploi de piles)

1. Installez le pilote dédié avant le premier enregistrement avec une AMS-24 et une application audio numérique (DAW) sur un ordinateur Windows. (→ Installation du pilote sur des ordinateurs Windows)

NOTE:

Aucun pilote n'est nécessaire si vous utilisez un Mac.

1. Réduisez le volume au minimum avant de connecter à l'AMS-24 des enceintes, des casques ou d'autres dispositifs de sortie. (→ Réglage du volume)

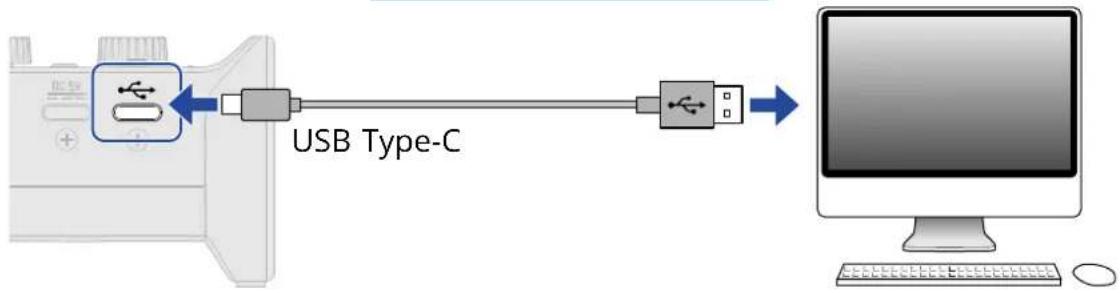

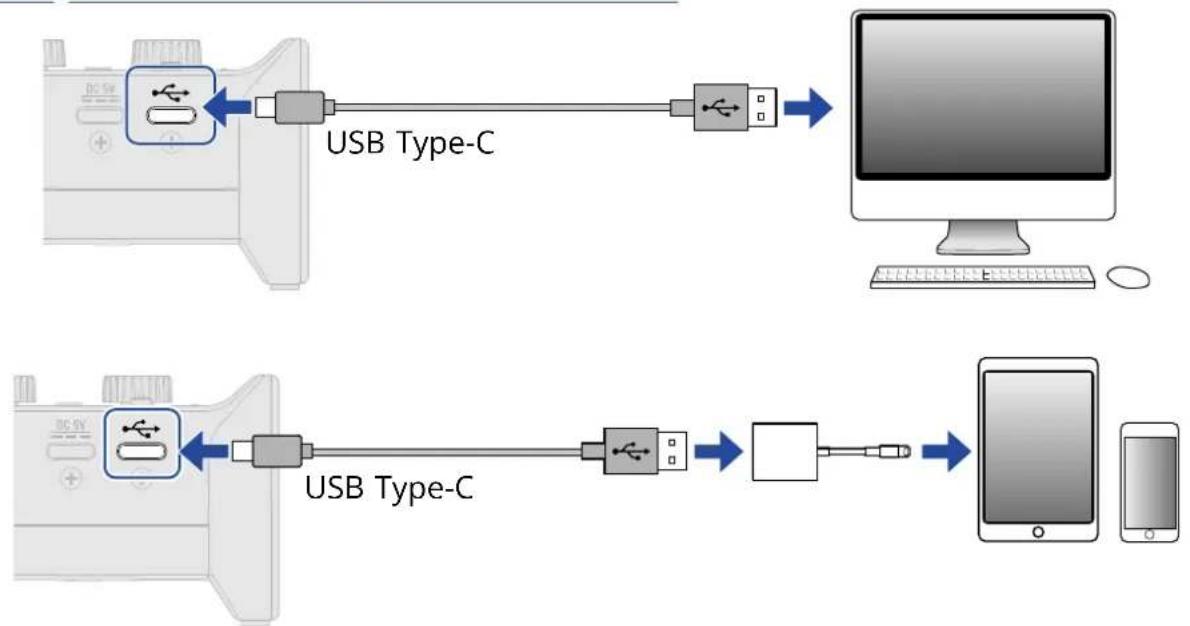

2. Utilisez un câble USB pour relier le port USB (Type-C) de l'AMS-24 à un port USB de l'ordinateur.

NOTE:

Utilisez un câble USB permettant le transfert de données.

1. Pour utiliser l'alimentation par le bus USB, réglez sur OFF.

1. Vérifiez que le voyant d'alimentation POWER est allumé en rouge.

Installation du pilote sur des ordinateurs Windows

Le pilote dédié doit être installé sur un ordinateur Windows avant d'utiliser une application audio numérique (DAW) pour enregistrer sur celui-ci.

1. Téléchargez le pilote « ZOOM AMS-24 Driver » depuis zoomcorp.com sur l'ordinateur.

NOTE :

Vous pouvez télécharger le dernier pilote « ZOOM AMS-24 Driver » depuis le site web ci-dessus.

1. Lancez le programme d'installation et suivez les instructions pour installer le pilote « ZOOM AMS-24 Driver ».

NOTE :

• Ne connectez pas l'AMS-24 à l'ordinateur pendant l'installation.
• Voir le Guide d'installation inclus avec le pilote pour les détails de la procédure d'installation.

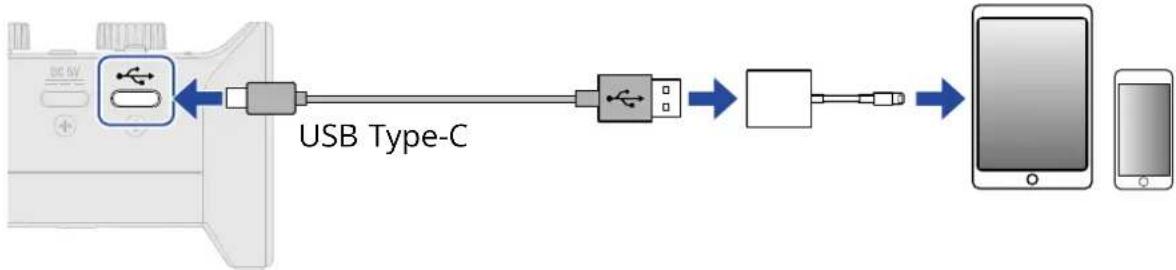

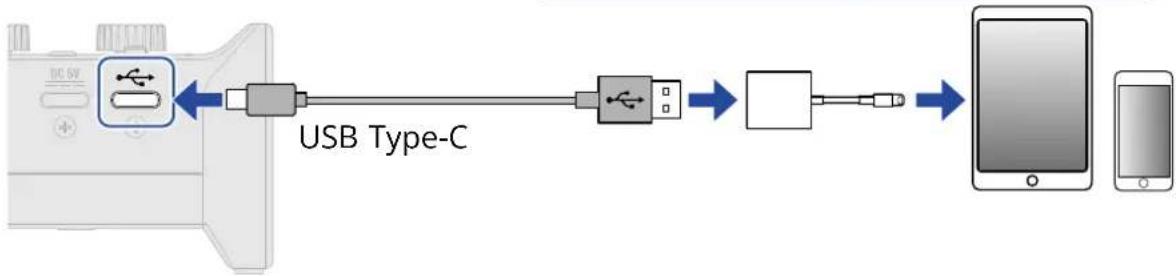

Branchement de smartphones et de tablettes

Pour l'utilisation avec un smartphone ou une tablette, une alimentation externe ou des piles doivent être utilisées.

1. Réduisez le volume au minimum avant de connecter à l'AMS-24 des enceintes, des casques ou d'autres dispositifs de sortie. (→ Réglage du volume)
2. Connectez une alimentation externe ou utilisez des piles. (→ Emploi d'une alimentation externe, Emploi de piles)

NOTE : L'alimentation doit être fournie avant de connecter un smartphone ou une tablette à l'AMS-24.

1. Utilisez un câble USB pour relier le port USB (Type-C) de l'AMS-24 au smartphone/tablette.

Pour connecter des smartphones et des tablettes, préparez des câbles USB et des adaptateurs correspondant à leurs connecteurs.

Utilisez un câble USB permettant le transfert de données.

Type de connecteur Câble/adaptateur USB nécessaire
Connecteur Lightning Câble USB Type-A	vers Type-C, adaptateur pour appareil photo Lightning vers USB 3
Connecteur Type-C Câble USB Type-C vers Type-C

Fourniture de l'alimentation

Emploi d'une alimentation externe

Vous pouvez utiliser un adaptateur secteur dédié (AD-17 ZOOM) ou une batterie mobile USB du commerce.

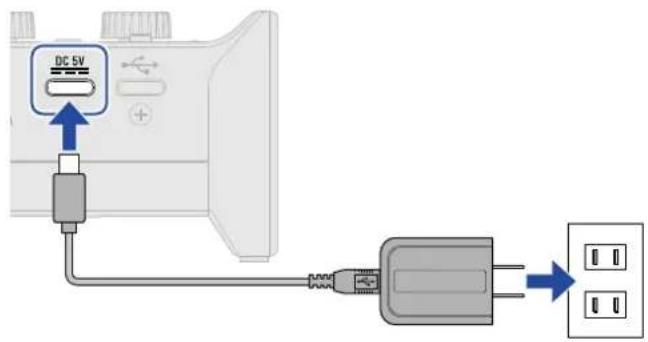

1. Branchez le connecteur USB de l'adaptateur secteur dédié au port DC 5V (Type-C), et branchez l'adaptateur secteur à une prise de courant.

À savoir :

Pour utiliser une batterie mobile USB, branchez son câble USB au port DC 5V (Type-C).

1. Réglez BATTERY AAx2 OFF ON

1. Vérifiez que le voyant d'alimentation POWER est allumé en rouge.

Préparez deux piles AA.

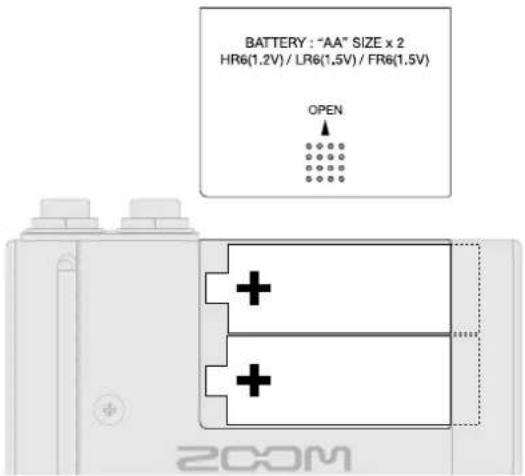

1. Ouvrez le compartiment des piles sous l'AMS-24 en faisant coulisser son capot et installez les piles.

1. Refaites coulisser le couvercle du compartiment des piles pour le refermer.

2. BATTERY Réglez sur ON. OFF ON

1. Vérifiez que le voyant d'alimentation POWER est allumé en rouge.

NOTE :

• N'utilisez qu'un seul type de piles (alcalines, NiMH ou lithium) à la fois.
• Le voyant d'alimentation POWER clignote quand le niveau de charge des piles est faible. Remplacez alors les piles par des neuves.

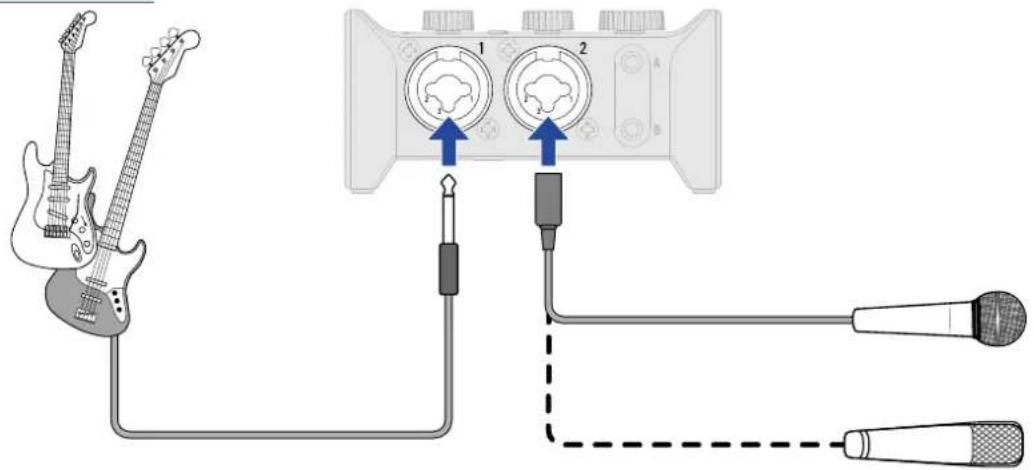

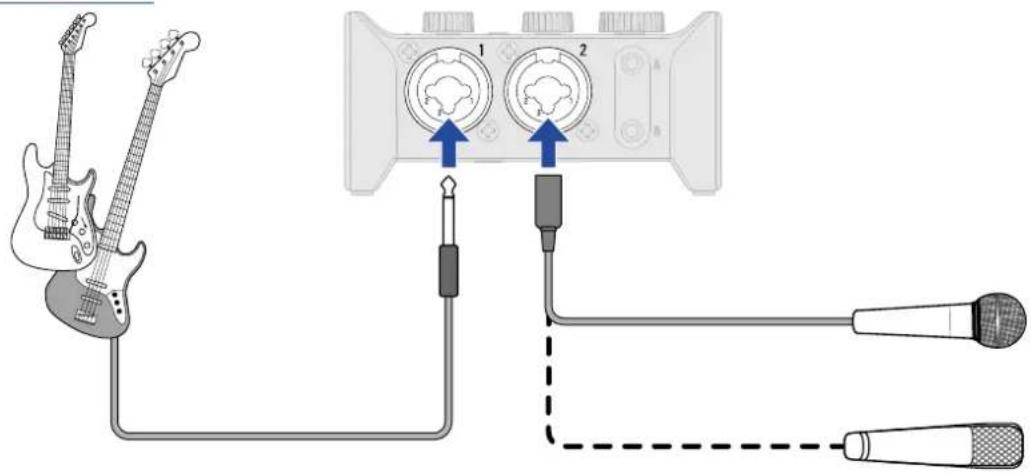

Branchement d'instruments et de micros

Réglez toujours sur 0 et sur OFF avant de brancher des instruments et des micros.

Branchement d'instruments

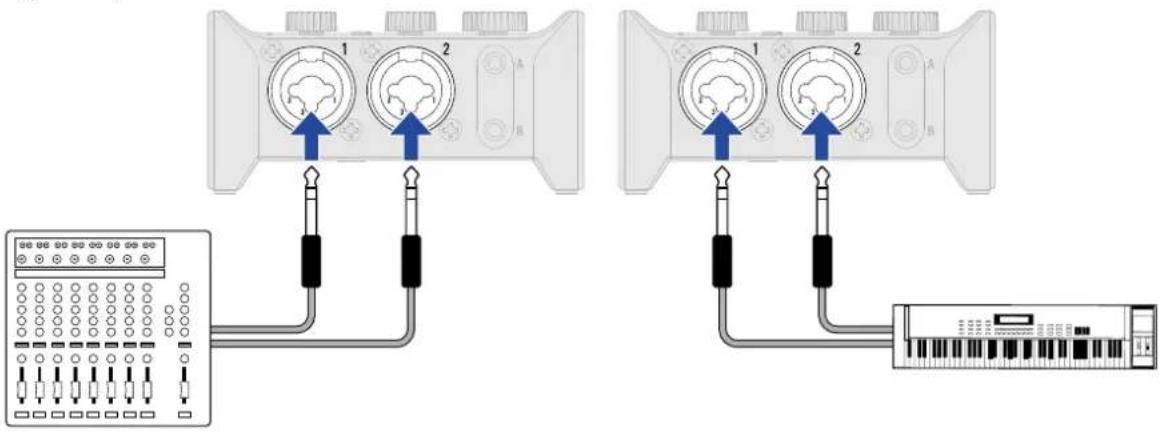

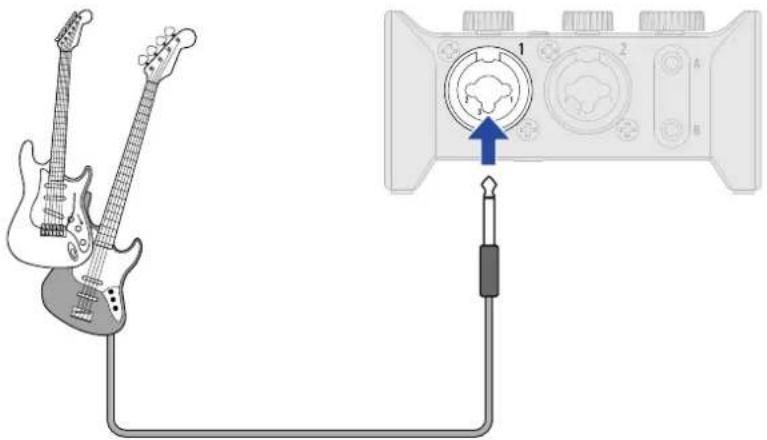

1. Branchez un instrument à l'AMS-24.

- Utilisez un câble d'instrument pour brancher par exemple une guitare ou une basse à la prise d'entrée 1.

- Utilisez des câbles d'instrument (à jacks TRS) pour connecter par exemple un clavier ou une table de mixage aux prises d'entrée 1–2.

2. RéglezMIC en fonction de l'appareil connecté à l'entrée 1-4.

Position du commutateur	Explication
	Utilisez ce réglage pour connecter une guitare ou basse passive.Choisissez le réglage GUITAR pour accepter une entrée à haute impédance (Hi-Z). Le réglage GUITAR n'est pas nécessaire pour connecter une guitare ou une basse active.
	Utilisez ce réglage pour connecter par exemple un micro ou un clavier.

NOTE:

• L'alimentation fantôme (48 V) n'est fournie qu'aux connecteurs XLR.
- Quand est réglé sur GUITAR, l'alimentation fantôme (48 V) de la prise d'entrée 1 est désactivée. Si vous connectez à la prise d'entrée 1 un micro électrostatique qui nécessite une alimentation fantôme (48 V), réglez SUR MIC/LINE.

3. Pour brancher un clavier ou autre équipement à sortie stéréo, activez le commutateur de couplage stéréo. (→ Présentation du couplage stéréo)

Branchement de micros

1. Utilisez des câbles de micro pour connecter des microphones dynamiques et électrostatiques aux prises d'entrée 1 et 2.

1. Si vous connectez un micro à la prise d'entrée 1, réglez sur MIC/LINE.

1. Utilisez pour régler l'alimentation fantôme. OFF ON

L'alimentation fantôme est fournie à la fois aux connecteurs XLR des entrées 1 et 2.

Position du commutateur	Explication
48V [1-2]	Utilisez ce réglage pour fournir une alimentation fantôme aux micros électrostatiques.
48V [1-2]	Utilisez ce réglage pour connecter des micros dynamiques.

NOTE:

48V[1-2] Ne réglez pas sur ON si vous connectez un équipement non compatible avec une alimentation OFF ON fantôme. Cela pourrait endommager l'équipement.

Présentation du couplage stéréo

Activer le couplage stéréo permet une entrée en stéréo avec le son provenant de l'entrée 1 à gauche et celui de l'entrée 2 à droite.

Pour brancher un clavier ou autre équipement à sortie stéréo, activez le commutateur de couplage stéréo.

État du commutateur Écoute de contrôle directe et entrées USB 1/2 (en mode STREAMING)
OFF		Les entrées 1 et 2 sont mono.L : entrées 1 et 2R : entrées 1 et 2
ON		Les entrées 1 et 2 sont stéréo.L : entrée 1R : entrée 2

NOTE :

Lorsque le commutateur de couplage stéréo est activé, le gain d'entrée est contrôlé par le bouton de gain 1 pour les deux entrées 1 et 2. (→ Réglage du gain d'entrée)

Réglage du gain d'entrée

La sensibilité des entrées 1-2 peut être réglée.

1. Avec 📄, réglez les signaux d'entrée pendant la réception de sons venant d'instruments et de micros.

Indicateurs de niveau

: signal d'entrée présent (-48 dB FS ou plus).
: écrêtage (saturation) du signal d'entrée (-1 dB FS ou plus).

NOTE :

• Réglez ces commandes pour que leur indicateur de niveau ne s'allume pas en rouge.
• Pour minimiser le bruit, réglez à 0 le gain de toute prise d'entrée non utilisée.
• Lorsque le commutateur de couplage stéréo est activé, le gain d'entrée est contrôlé par le bouton de gain 1 pour les deux entrées 1 et 2. (→ Présentation du couplage stéréo)

Emploi de l'écoute directe (Direct Monitor)

Lorsque l'écoute de contrôle directe est activée, le son entrant dans l'AMS-24 peut être directement entendu, par exemple au casque, avant son passage par l'ordinateur. Cela permet une écoute sans latence.

1. Réglez DIRECT MONITOR OFF ON

À savoir :

Lorsque le couplage stéréo est activé, les sons provenant des entrées 1 et 2 peuvent être écoutés en stéréo. (→ Présentation du couplage stéréo)

Réglage du volume

Le volume de sortie par les enceintes et casques connectés à l'AMS-24 peut être réglé. Les prises connectées ont des boutons distincts pour régler leur volume.

NOTE:

Réglez le volume de l'AMS-24 à 0 avant de brancher des enceintes ou des casques.

Sans cela, vous risquez d'entendre des sons forts et soudains pouvant endommager votre audition.

Réglage du volume de la sortie OUTPUT A

Tournez pour régler le volume de la prise de sortie casque A à l'avant de l'unité et des prises jacks standard OUTPUT A à l'arrière de l'unité.

Réglage du volume de la sortie OUTPUT B

Tournez pour régler le volume de la prise de sortie casque B à l'avant de l'unité. OUTPUT B

Activation de la fonction Loopback

En activant la fonction de renvoi LOOPBACK, les sons entrant par les prises d'entrée 1–2 de l'AMS-24 et ceux sortant de l'ordinateur peuvent être mélangés puis renvoyés dans l'ordinateur.

C'est pratique pour mixer une musique de fond lue par l'ordinateur avec le son qui entre par l'AMS-24 et diffuser le tout en streaming live, par exemple.

Les sons de micro et d'instrument entrent dans l'AMS-24.
2 La musique de fond provenant de l'ordinateur entre dans l'AMS-24.
3 Les sons de micro et d'instrument ainsi que la musique de fond de l'ordinateur sont mixés et transmis à l'ordinateur.

1. Réglez LOOPBACK sur ON. OFF ON

NOTE :

LOOPBACK

- Lorsque est réglé sur ON, désactivez l'écoute de contrôle de l'AMS-24 dans la DAW ou OFF ON

l'application de streaming.

Si elle est activée, une boucle de réinjection (« Larsen ») peut se créer, risquant d'entraîner la production d'un bruit fort.

- Le son de la sortie USB 3/4 ne sera pas renvoyé.

Exemple d'utilisation : faire de la musique

Pour faire de la musique en enregistrant par exemple à la fois une guitare et un chant dans une application DAW, réglez l'AMS-24 en mode MUSIC. Le son de la guitare et du chant peut être enregistré sur des pistes séparées.

1. Réglez SUR LE MODE MUSIC. (→ Mode MUSIC)

1. Fournissez une alimentation si vous utilisez un smartphone ou une tablette. (→ Fourniture de l'alimentation)

NOTE : L'alimentation doit être fournie avant de connecter un smartphone ou une tablette à l'AMS-24.

3. Branchez l'AMS-24 à un ordinateur, à un smartphone ou à une tablette. (→ Branchement à un ordinateur, Branchement de smartphones et de tablettes)

4. Branchez le micro et l'instrument et réglez les commutateurs. (→ Branchement d'instruments, Branchement de micros)

5. Réglez le gain d'entrée. (→ Réglage du gain d'entrée)

6. Réglez le volume de sortie. (→ Réglage du volume)

1. Lancez l'application DAW sur l'ordinateur, le smartphone ou la tablette, et sélectionnez l'AMS-24 comme interface audio.
2. Créez des pistes d'enregistrement dans l'application DAW, et commencez à enregistrer.

NOTE:

Reportez-vous au mode d'emploi de l'application DAW pour savoir comment l'utiliser.

Exemple d'utilisation : streaming sur le web avec un ordinateur

En cas de connexion avec un ordinateur pour du streaming sur le web ou l'enregistrement de podcasts, réglez l'AMS-24 en mode STREAMING.

1. Réglez MUSIC • • STREAMING sur le mode STREAMING. (→ Mode STREAMING)

1. Branchez l'AMS-24 à l'ordinateur. (→ Branchement à un ordinateur)

1. Branchez le micro et l'instrument et réglez les commutateurs. (→ Branchement d'instruments, Branchement de micros)

1. Réglez le gain d'entrée. (→ Réglage du gain d'entrée)

1. Sélectionnez l'AMS-24 comme interface d'entrée et de sortie de l'ordinateur.
2. Pour activer la fonction de renvoi (Loopback), réglez LOOPBACK OFF ON sur ON. (→ Activation de la fonction Loopback)

7. Réglez le volume de sortie. (→ Réglage du volume)

8. Lancez l'application de streaming sur l'ordinateur, le smartphone ou la tablette, et sélectionnez l'AMS-24 comme périphérique ou interface « audio » ou « d'entrée/sortie ».

9. Lancez le streaming.

NOTE:

• N'utilisez de la musique de fond qu'avec l'autorisation de ses créateurs.
• Reportez-vous au mode d'emploi de l'application de streaming pour savoir comment l'utiliser.

Exemple d'utilisation : streaming sur le web avec un smartphone/tablette

En cas d'utilisation d'un smartphone/tablette pour du streaming sur le web ou l'enregistrement de podcasts, réglez l'AMS-24 en mode STREAMING.

1. Réglez MUSIC • •STREAMING sur le mode STREAMING. (→ Mode STREAMING)

1. Préparez une alimentation. (→ Fourniture de l'alimentation)

NOTE :

L'alimentation doit être fournie avant de connecter un smartphone ou une tablette à l'AMS-24.

3. Branchez l'AMS-24 au smartphone/tablette. (→ Branchement de smartphones et de tablettes)

4. Branchez le micro et l'instrument et réglez les commutateurs. (→ Branchement d'instruments, Branchement de micros)

5. Réglez le gain d'entrée. (→ Réglage du gain d'entrée)

6. Réglez le volume de sortie. (→ Réglage du volume)

7. Lancez l'application de streaming sur le smartphone/tablette et démarrez le streaming.

NOTE:

Reportez-vous au mode d'emploi de l'application de streaming pour savoir comment l'utiliser.

Schéma du mélangeur

AMS-24

Termes utilisés dans ce mode d'emploi

Interface audio USB

Il s'agit d'un appareil qui permet au son provenant par exemple de micros et d'instruments d'entrer dans un ordinateur, un smartphone ou une tablette, ainsi que d'envoyer le son de ces derniers vers des enceintes et des casques.

Micro dynamique

Ces micros ne nécessitent pas d'alimentation fantôme et sont solides et résistants.

Micro électrostatique

Ces micros ont généralement une haute sensibilité permettant de capturer le son avec une grande qualité. Leur fonctionnement nécessite une alimentation fantôme.

Alimentation fantôme (48 V)

C'est une fonction qui fournit un courant électrique aux appareils nécessitant une alimentation externe, comme certains micros électrostatiques (« à condensateur »).

+48 V est la tension standard.

Impossible de sélectionner ou d'utiliser l'AMS-24

• Vérifiez que l'AMS-24 a été correctement connectée à l'ordinateur. (→ Branchement à un ordinateur)
• Quittez tous les logiciels qui utilisent l'AMS-24. Ensuite, débranchez et rebranchez le câble USB connecté à l'AMS-24.
• Si vous utilisez un hub USB, cessez de l'utiliser. Branchez directement l'AMS-24 à un port USB de l'ordinateur.
• Lors de la connexion à un ordinateur sous Windows, l'installation du pilote dédié peut résoudre les problèmes avec les applications autres que les DAW. (→ Installation du pilote sur des ordinateurs Windows)
• Réinstallez le pilote dédié.

Les sons des appareils connectés aux prises d'entrée souffrent de distorsion, sont trop faibles, voire absents

• Si vous utilisez un micro électrostatique, réglez sur ON.
• Vérifiez que l'indicateur de niveau ne s'allume pas en rouge. S'il s'allume en rouge, utilisez le bouton de gain pour réduire le gain d'entrée.
• Utilisez les boutons GAIN pour régler le niveau des signaux.
• Utilisez les boutons de sortie et pour régler le volume. OUTPUT A OUTPUT B

Impossible d'écouter ou d'enregistrer

• Vérifiez que « ZOOM AMS-24 » est sélectionné dans les paramètres de « Son » sur l'ordinateur utilisé.
• Vérifiez que l'AMS-24 est choisie pour l'entrée et la sortie dans le logiciel utilisé.
• Quittez tous les logiciels qui utilisent l'AMS-24. Ensuite, débranchez et rebranchez le câble USB connecté à l'AMS-24.

Le son lu ne s'entend pas ou est très faible

• Contrôlez les connexions et les réglages de volume des enceintes.
• Utilisez les boutons de sortie et pour régler le volume. OUTPUT A OUTPUT B

L'enregistrement audio est trop fort, trop faible ou silencieux

- Utilisez les boutons GAIN pour régler le niveau des signaux.

Il n'est pas possible d'utiliser un smartphone ou une tablette

• Vérifiez que l'alimentation externe est connectée ou que des piles sont bien installées. (→ Emploi d'une alimentation externe, Emploi de piles)
• Si vous utilisez des piles, réglez sur ON. (→ Emploi de piles)

Le son saute pendant la lecture ou l'enregistrement

• Si la taille de la mémoire tampon audio du logiciel utilisé peut être réglée, augmentez-la.
• Désactivez la fonction de mise en veille automatique et tout autre paramètre d'économie d'énergie de l'ordinateur.
• Si vous utilisez un hub USB, cessez de l'utiliser. Branchez directement l'AMS-24 à un port USB de l'ordinateur.

Caractéristiques techniques

Canaux d'entrée et de sortie	Nombre de canaux d'entrée	Mono (MICRO/LIGNE) 2
	Nombre de canaux de sortie	Stéréo (TRS) 1
		Stéréo (CASQUE) 2
Connecteurs	Entrées 1–2	Type Prises mixtes XLR/jack TRS(XLR : point chaud sur la broche 2, TRS : point chaud sur la pointe)
		Gain d'entrée -∞ – +58 dB / -∞ – +50 dB (avec réglage sur GUITAR)
		Impédance d'entrée XLR : 2,7 kΩTRS : 18 kΩ / 330 kΩ (avec réglage sur GUITAR)
		Niveau d'entrée maximalXLR : +6 dBuTRS : +22 dBu / +8,5 dBu (avec réglage sur GUITAR)
		Alimentation fantôme+48 V
	OUTPUT A(Jacks standard)	Type Jacks TRS (symétrie flottante)
		Niveau de sortie maximal+10 dBu (à 0 dB FS)
		Impédance de sortie 100 Ω
	OUTPUT A-B(Prises casques)	Type Mini-jacks 3,5 mm stéréo30 mW + 30 mW (charge de 32 Ω)
		Impédance de sortie 10 Ω
	USB USB Type-C (fonction d'interface
	CC 5V USB Type-C (pour l'alimentation
Interface audio	Canaux d'entrée et de sortie	Enregistrement : 2 canaux Lecture : 4 canaux
	Fréquences d'échantillonnage	96 kHz, 88,2 kHz, 48 kHz, 44,1 kHz
	Résolution 24 bit
	Interface USB 2.0
	Classe USB audio classe 2.0
Alimentation 2 piles AA (alcalines, lithium, ou batteries rechargeables NiMH) Adaptateur secteur (AD-17 ZOOM) : CC 5 V/1 A• Alimentation possible par le bus USB.
Courant nominal USB/Adaptateur secteur (5 V) : 380 mA ---Piles (2,4 V) : 470 mA ---
Durée estimée de fonctionnement en continu sur piles	44,1 kHz, alimentation 48 V éteinte, avec une charge de casque de 32 Ω Piles alcalines : environ 4 heures Batteries NiMH (1900 mAh) : environ 5,5 heures Piles au lithium : environ 11 heures• Les valeurs ci-dessus sont approximatives.• L'autonomie des piles en continu a été déterminée au moyen de méthodes de tests établies en interne. Elle peut grandement varier en fonction des conditions d'utilisation.
Consommation électrique 5 W maximum
Dimensions 94,5 mm (L) × 74,0 mm (P) × 46,0 mm (H)
Poids (unité uniquement) 134 g
Poids (avec les piles) 180 g

Note : 0 dBu = 0,775 Vrms
