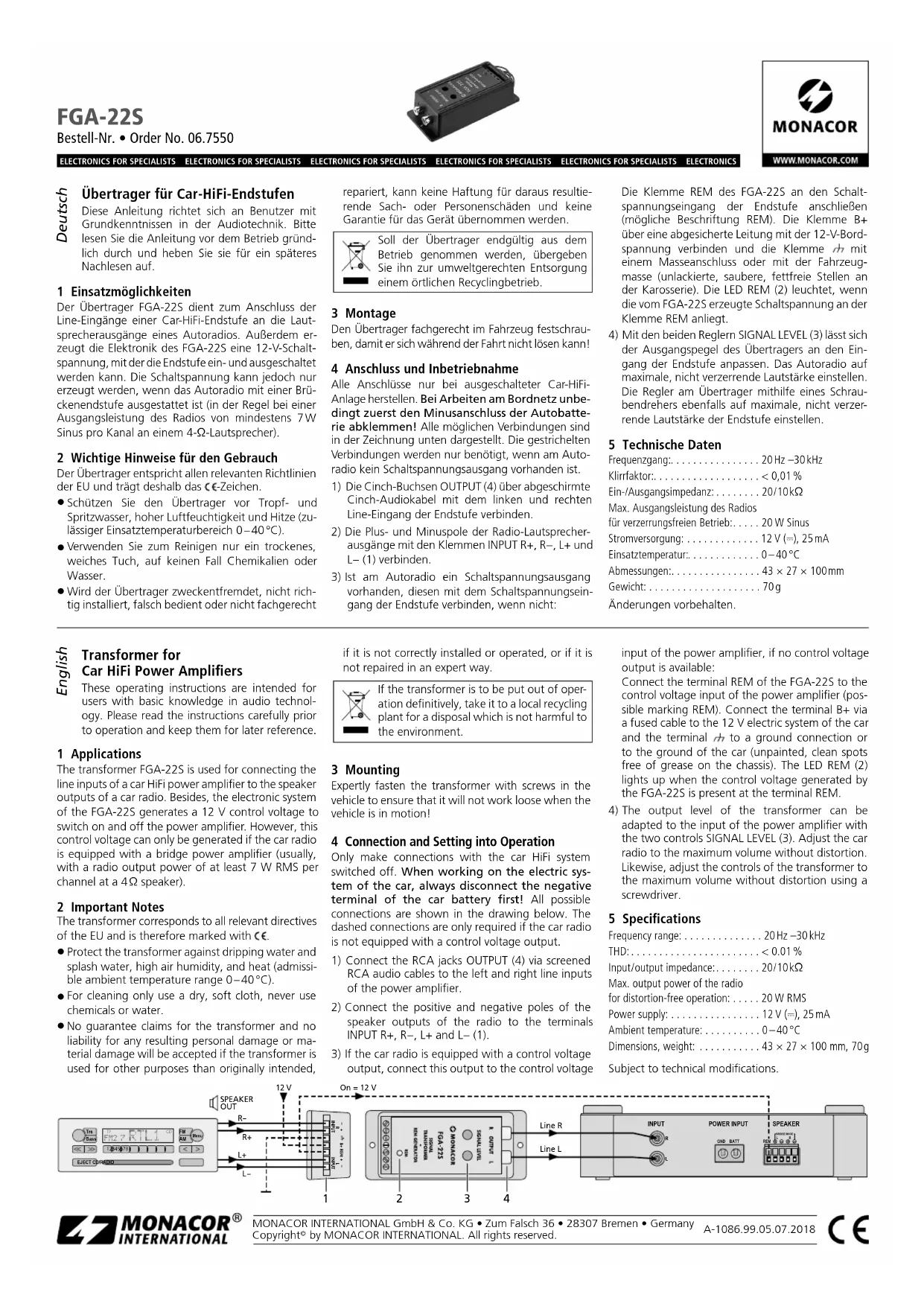

MODE D'EMPLOI FGA-22S Monacor

Transformateur pour amplificateur voiture

Cette notice s'adresse aux utilisateurs avec des connaissances techniques de base en audio. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Le transformateur FGA-22S permet de relier les entrées ligne d'un amplificateur voiture aux sorties haut-parleurs d'un autoradio. De plus, le circuit électronique du FGA-22S crée une tension de commutation 12 V avec laquelle l'amplificateur peut être allumé ou éteint. La tension de commutation ne peut être produite que si l'autoradio est doté d'un amplificateur bridgé (en règle générale pour une puissance de sortie de l'autoradio de 7W RMS au moins par canal à un haut-parleur 4Ω).

2 Conseils importants d'utilisation

Le transformateur répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.

• Protégez le transformateur de tout type de projections d'eau, des éclaboussures, d'une humidité élevée d'air et de la chaleur (plage de température de fonctionnement autorisée : 0–40°C).
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de

dommages matériels ou corporels résultants si le transformateur est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement installé, utilisé ou n'est pas réparé par une personne habilitée, en outre, la garantie deviendrait caduque.

Lorsque le transformateur est définitivement retiré du marché, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Montage

Vissez le transformateur dans le véhicule solidement de telle sorte qu'il ne se desserre pas pendant le trajet !

4 Branchement et fonctionnement

L'ensemble des branchements ne doit être réalisé que lorsque l'installation audio est débranchée. Dévissez impérativement la borne moins de la batterie du véhicule lorsque vous travaillez avec l'alimentation du véhicule ! Le schéma ci-dessous présente toutes les connexions possibles. Les connexions en pointillé ne sont nécessaires que lorsque sur l'autoradio aucune sortie de tension de commutation n'existe.

1) Reliez les prises RCA OUTPUT (4) via des cordons audio RCA blindés à l'entrée ligne droite et à l'entrée ligne gauche de l'amplificateur voiture.

2) Reliez les pôles plus et moins des sorties haut-parleurs de l'autoradio aux bornes INPUT R+, R-, L+, L- (1).
3) Si sur l'autoradio, une sortie tension de commutation existe, reliez-la avec l'entrée tension de commutation de l'amplificateur. Si elle n'existe pas : Reliez la borne REM du FGA-22S à l'entrée de tension de commutation de l'amplificateur (inscription possible REM). Reliez la borne B+ via un cordon protégé par fusible à la tension 12 V du véhicule et la borne à un branchement masse ou à la masse du véhicule (points non laqués, propres, non gras sur la carrosserie). La LED REM (2) brille lorsque la tension de commutation produite par le FGA-22S est présente à la borne REM.
4) Avec les deux réglages SIGNAL LEVEL (3), on peut adapter le niveau de sortie du transformateur à l'entrée de l'amplificateur voiture. Réglez l'autoradio sur un volume maximal sans distorsion. Sur le transformateur, réglez les réglages à l'aide d'un tournevis également sur un volume maximal sans distorsion de l'amplificateur.

5 Caractéristiques techniques

Bande passante : 20 Hz –30 kHz

Taux de distorsion : .... < 0,01 %

Impédance entrée/sortie : ..... 20/10 kΩ

Puissance de sortie max. de l'autoradio

pour un fonctionnement sans distorsion : 20 W RMS

Alimentation : 12 V (=), 25 mA

Dimensions: 43 × 27 × 100 mm

Tout droit de modification réservé.
