Caractéristiques techniques	Détails
Taille de l'écran	75 pouces
Résolution	4K Ultra HD (3840 x 2160)
Technologie d'affichage	Mini LED
Fréquence de rafraîchissement	120 Hz
HDR	HDR10, Dolby Vision
Connectivité	HDMI, USB, Ethernet, Wi-Fi
Système d'exploitation	Google TV
Audio	Dolby Atmos, 2.1 canaux
Utilisation	Idéal pour le cinéma maison, les jeux vidéo et le streaming
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - XR-75Z9K SONY

Comment configurer mon téléviseur SONY XR-75Z9K pour la première fois ?

Pour configurer votre téléviseur pour la première fois, branchez-le, allumez-le et suivez les instructions à l'écran pour sélectionner votre langue, connecter votre réseau Wi-Fi et configurer votre compte Google si nécessaire.

Mon téléviseur ne s'allume pas, que faire ?

Vérifiez que le téléviseur est correctement branché à une prise de courant fonctionnelle. Essayez d'utiliser une autre prise ou un autre câble d'alimentation. Si le problème persiste, effectuez une réinitialisation en débranchant le téléviseur pendant 60 secondes.

Comment mettre à jour le logiciel de mon téléviseur ?

Allez dans 'Paramètres' > 'Système' > 'Mise à jour du logiciel'. Vérifiez si des mises à jour sont disponibles et suivez les instructions à l'écran pour installer la mise à jour.

Pourquoi l'image de mon téléviseur est-elle floue ?

Assurez-vous que la source d'entrée est correctement connectée et que les câbles ne sont pas endommagés. Vérifiez également les paramètres d'image et ajustez la résolution selon la source.

Comment activer le mode HDR sur mon téléviseur ?

Le mode HDR s'active automatiquement lorsque vous regardez du contenu compatible. Assurez-vous que votre source est connectée via HDMI et que le contenu est en HDR.

Comment connecter mon téléviseur à Internet ?

Accédez à 'Paramètres' > 'Réseau' > 'Configurer le réseau'. Sélectionnez votre réseau Wi-Fi, entrez le mot de passe et confirmez la connexion.

Comment résoudre les problèmes de son sur mon téléviseur ?

Vérifiez que le volume n'est pas à zéro et que le mode muet n'est pas activé. Testez avec différentes sources pour voir si le problème persiste. Si besoin, effectuez une réinitialisation des paramètres audio dans les paramètres.

Comment utiliser les applications sur mon téléviseur SONY XR-75Z9K ?

Appuyez sur le bouton 'Home' de la télécommande pour accéder au menu d'accueil. Sélectionnez l'icône 'Applications' pour naviguer et ouvrir vos applications préférées.

Mon téléviseur a des problèmes de connexion avec le Wi-Fi, que faire ?

Vérifiez que votre routeur fonctionne correctement et que d'autres appareils peuvent se connecter. Redémarrez votre téléviseur et votre routeur. Vous pouvez également essayer de vous rapprocher du routeur.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Allez dans 'Paramètres' > 'Système' > 'Réinitialiser' > 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran pour confirmer.

MODE D'EMPLOI XR-75Z9K SONY

Lisez ce manuel avant d'utiliser le produit

Service à la clientèle Sony

Canada :

Appelez le numéro de téléphone qui apparaît sur votre carte/police de garantie.

Ne retournez pas le produit au magasin.

À propos des manuels

Ce téléviseur est fourni avec les manuels suivants. Veuillez conserver ces manuels à titre de référence.

Manuel de configuration

- Installation et configuration du téléviseur.

Manuel de référence (ce manuel) / Documentation de sécurité

- Consignes de sécurité, télécommande, dépannage, fixation murale, spécifications, etc.

Manuel d'aide (manuel à l'écran)

• Réglages, fonction, connexion Internet, dépannage, etc.
• Pour l'ouvrir, appuyez sur (Entrée) sur la télécommande et sélectionnez [Aide]. Si [Aide] n'existe pas, sélectionnez [Modifier] et ajoutez [Aide].

- Vous pouvez consulter le Manuel d'aide avec votre téléphone intelligent.

https://rd1.sony.net/help/tv/jusltn1/h_usltn/

IMPORTANT – Lisez le contrat de licence logicielle de l'utilisateur final avant d'utiliser votre produit Sony. Utiliser votre produit signifie que vous acceptez les termes du contrat de licence logicielle de l'utilisateur final. Le contrat de licence logicielle entre vous et Sony est disponible en ligne sur le site Web Sony (https://www.sony.net/tv-software-licenses/) ou sur l'écran de votre produit. Appuyez sur «Réglages rapides) sur la télécommande et sélectionnez [Paramètres] → [Système] → [À propos] → [Renseignements juridiques] → [Contrat de licence d'utilisateur final].

Remarque

• Les images et illustrations utilisées dans le Manuel de configuration et ce manuel sont fournies uniquement à titre de référence et peuvent différer de l'aspect réel du produit.
• Les menus de réglage peuvent changer sans préavis en raison des mises à jour du logiciel. Pour les dernières informations, visitez le site Web d'assistance de Sony.

La taille d'image visualisable de la classe 85 po est de 84,6 pouces (214,8 cm) et la taille d'image visualisable de la classe 75 po est de 74,5 pouces (189,3 cm) (mesurée en diagonale).

Emplacement de l'étiquette d'identification

Les étiquettes indiquant le numéro de modèle et les caractéristiques nominales de l'alimentation du téléviseur se trouvent à l'arrière du téléviseur. Vous pouvez les trouver en retirant le couvercle des terminaux.

AVIS IMPORTANT

Fiche d'identification

Les numéros de modèle et de série sont indiqués à l'arrière et/ou sur le côté du téléviseur. Inscrivez ces numéros dans les espaces ci-dessous. Faites-y référence chaque fois que vous appelez votre détaillant Sony au sujet de ce téléviseur.

Nom du modèle

N° de série

ATTENTION

Pour prévenir les décharges électriques et l'exposition des broches, n'utilisez pas cette fiche CA avec une rallonge, une prise de courant ou une autre sortie de courant, sauf si les broches peuvent être insérées jusqu'au fond.

- Faites uniquement fonctionner le téléviseur sur un courant de 110 V – 240 V CA (États-Unis/Canada 120 V CA).

Remarque

- Ce téléviseur comporte un démodulateur QAM qui devrait vous permettre de recevoir une programmation numérique décodée de câblodistribution par le biais d'un service d'abonnement auprès d'un câblodistributeur. La disponibilité d'une programmation télévisée numérique par câblodistribution dans votre région dépend du type de programmation et de signal fournis par votre câblodistributeur.

Consignes de sécurité

Avis pour les clients aux États-Unis d'Amérique

Déclaration de conformité du fournisseur

Appellation commerciale : SONY

Modèle : XR-85Z9K / XR-75Z9K

Numéro de téléphone : 858-942-2230

Information relative aux règlements de la FCC

Cet appareil a été soumis à l'essai et s'est avéré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 des règlements de la FCC. Ces normes sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie radioélectrique et, s'il n'est pas installé ou utilisé selon les directives, peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce matériel est source d'interférences nuisibles pour la réception radio ou télévisée, ce qui peut être déterminé en mettant l'appareil hors tension, puis sous tension, il est recommandé de tenter d'éliminer ces interférences en appliquant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Éloigner l'appareil du récepteur.
• Brancher l'appareil dans une prise d'un circuit différent de celui qui alimente le récepteur.
• Consulter le détaillant ou un technicien radio ou télévision qualifié pour obtenir de l'aide.

Conformément aux règlements de la FCC, vous êtes averti que tous les changements ou modifications non expressément approuvés dans ce manuel pourraient annuler tous vos droits relatifs à l'utilisation de ce produit.

Sécurité et réglementation

Les règlements de la FCC limitent l'utilisation de cet appareil à une utilisation en intérieur uniquement.

Avis pour les clients au Canada

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Pour empêcher que cet appareil cause du brouillage au service faisant l'objet d'une licence, il doit être utilisé à l'intérieur et devrait être placé loin des fenêtres afin de fournir un écran de blindage maximal. Si le matériel (ou son antenne d'émission) est installé à l'extérieur, il doit faire l'objet d'une licence.

Les radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) pour les bandes 5 250-5 350 MHz et 5 650-5 850 MHz, et ces radars pourraient causer du brouillage et/ou des dommages aux dispositifs LAN-EL.

Avis pour les clients aux États-Unis d'Amérique et au Canada

Cet équipement est conforme aux limites d'exposition aux rayonnements énoncées pour un environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'IC. Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le radiateur et le corps humain (à l'exception des extrémités : mains, poignets, pieds et chevilles).

Cet appareil et sa ou ses antennes ne doivent pas être placés à proximité d'autres antennes ou émetteurs ni fonctionner avec eux, sauf autorisation spéciale.

Avant d'installer votre téléviseur

Avec certains modèles de téléviseur, le support de table n'est pas fixé afin de vous permettre de monter directement le téléviseur au mur. Reportez-vous à « Fixer le téléviseur au mur » si vous souhaitez installer ce téléviseur au mur. Si vous ne comptez pas installer le téléviseur au mur, vous devez installer le support de table (reportez-vous au Manuel de configuration).

Tenez compte de ce qui suit pendant l'installation du téléviseur :

• Débranchez tous les câbles avant de transporter le téléviseur.

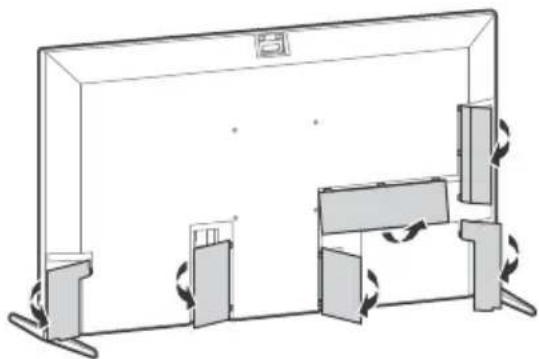

• Avant de transporter le téléviseur, retirez les couvercles des bornes.

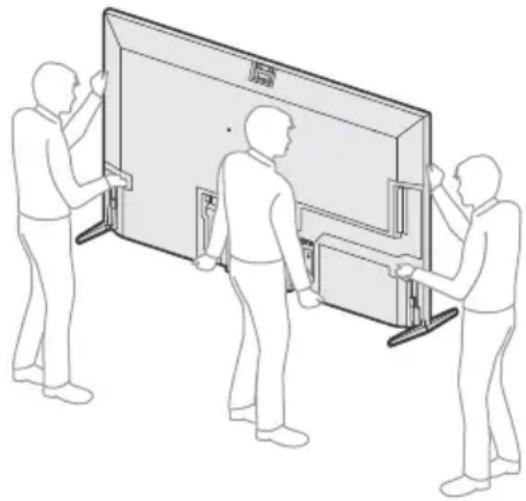

• Deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 214,8 cm (85 pouces) et plus) sont nécessaires pour transporter un grand téléviseur.
• Lors du transport du téléviseur, le bon emplacement des mains est très important pour votre sécurité, ainsi que pour éviter de causer des dommages.

XR-85Z9K

• Assurez-vous que votre téléviseur est correctement ventilé. Reportez-vous à la documentation de sécurité.
• Pour obtenir une qualité d'image optimale, n'exposez pas l'écran à la lumière directe d'une lampe ou du soleil.
• Évitez d'installer le téléviseur dans une pièce dont le sol et les murs sont d'un matériau réfléchissant.
• Évitez de déplacer le téléviseur d'un endroit froid à un endroit chaud. Un changement soudain de température peut provoquer de la condensation. Ce phénomène peut affecter la qualité de l'image et/ou des couleurs affichées par le téléviseur. Si cela se produit, laissez la condensation s'évaporer complètement avant de mettre le téléviseur sous tension.

Fixer le téléviseur

Sony recommande fortement de prendre les mesures nécessaires pour prévenir le basculement du téléviseur.

Des téléviseurs qui ne sont pas fixés solidement peuvent basculer et entraîner des dommages matériels, des blessures corporelles graves ou même mortelles.

Prévenir le basculement du téléviseur

• Fixer solidement le téléviseur à un mur et/ou à un support.
• Ne pas laisser les enfants jouer ou monter sur les meubles et les téléviseurs.
• Éviter de placer ou d'accrocher des objets sur le téléviseur.
• Ne jamais installer le téléviseur sur :
  — Des surfaces glissantes, instables et/ou inégales. — Un meuble qui peut facilement servir d'escalier, comme une commode à tiroirs.
• Installer le téléviseur où il ne peut pas être tiré, poussé ou renversé.

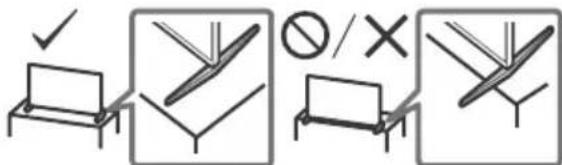

• Installez le téléviseur de manière à ce que le support de table du téléviseur ne dépasse pas du support (non fourni). Si le support de table dépasse du socle, le téléviseur pourrait basculer, tomber et causer des blessures ou des dommages au téléviseur.

- Acheminer les cordons d'alimentation CA et les cordons connecteurs afin qu'ils ne soient pas accessibles aux enfants curieux.

Mesures recommandées pour fixer solidement le téléviseur

Tenez compte des mesures suivantes lorsque vous fixez votre téléviseur à une base (non fournie).

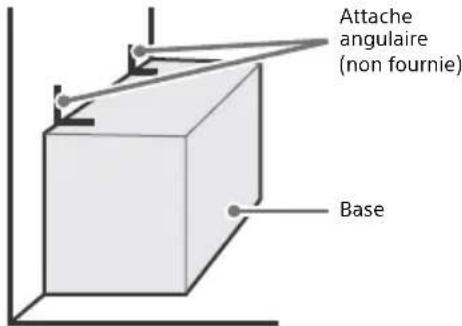

1 Fixer solidement la base du téléviseur.

S'assurer que la base peut supporter adéquatement le poids du téléviseur. Utiliser deux attaches angulaires (non fournies) pour fixer solidement la base. Avec chaque attache angulaire, utiliser la quincaillerie appropriée pour :

- Fixer un côté de l'attache angulaire au poteau mural.

• Fixer l'autre côté à la base.

- Fixer un côté de l'attache angulaire au poteau mural. - Fixer l'autre côté à la base.

Attache angulaire (non fournie) Base

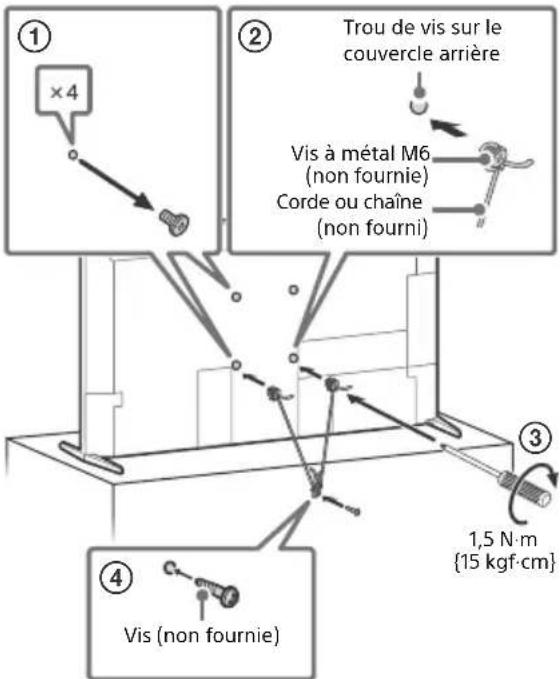

2 Fixer solidement le téléviseur à la base.

Utiliser la quincaillerie optionnelle mentionnée (non fournie) :

- Vis à métal M6 (vissée sur le couvercle arrière du téléviseur).

- Une vis ou l'équivalent (la fixer à la base).

- Une corde ou une chaîne (assez solide pour supporter le poids du téléviseur). Vous assurer qu'il n'y a pas de mou excessif dans la corde ou la chaîne.

- Vis à métal M6 (vissée sur le couvercle arrière du téléviseur). - Une vis ou l'équivalent (la fixer à la base). - Une corde ou une chaîne (assez solide pour supporter le poids du téléviseur). Vous assurer qu'il n'y a pas de mou excessif dans la corde ou la chaîne.

① ×4 ② Trou de vis sur le couvercle arrière Vis à métal M6 (non fournie) Corde ou chaîne (non fourni) ③ 1,5 N·m {15 kgf·cm} ④ Vis (non fournie)

La longueur des vis à métal M6 diffère selon le diamètre de la corde ou de la chaîne. Reportez-vous à l'illustration ci-dessous.

10 mm - 12 mm Vis (M6) Corde ou chaîne Couvercle arrière du téléviseur

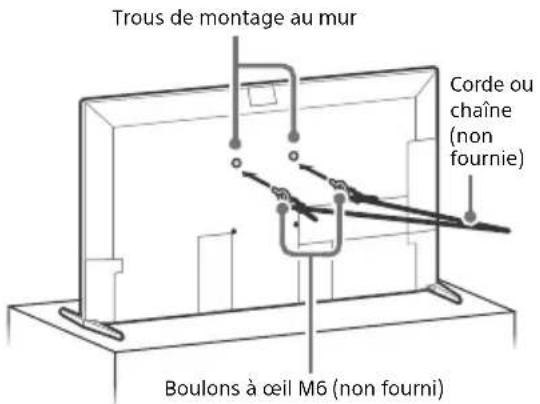

3 Fixer le téléviseur au mur avec des boulons, un dispositif d'ancrage au mur et une chaîne (ou une corde).

Trous de montage au mur Corde ou chaîne (non fournie) Boulons à œil M6 (non fourni)

Dispositif d'ancrage au mur (non fourni)

Veuillez consulter l'illustration ci-dessous pour connaître la longueur du boulon à œil M6.

10 mm - 12 mm Boulon à œil M6 Couvercle arrière du téléviseur

Remarque

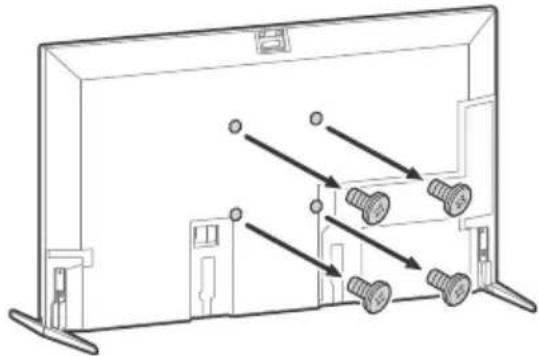

- À la livraison de votre téléviseur, selon le modèle, les vis sont fixées à l'arrière du téléviseur. (Elles sont fixées dans les orifices servant au montage mural.) Veillez à retirer les 2 vis du haut avant de fixer le téléviseur à un mur.

- Le fait d'uniquement fixer le téléviseur à la base sans fixer le téléviseur et la base au mur fournit une protection minimale contre le basculement du téléviseur. Pour une protection additionnelle, suivre toutes les trois mesures recommandées ci-dessus.

Fonctionnalités de l'expérience télévision BRAVIA ^MD en 8K

Nous vous remercions d'avoir choisi Sony! Votre nouveau téléviseur BRAVIA ^MD est la clé d'une « expérience télévision en 8K ». Le présent document vous aidera à préparer votre nouveau téléviseur pour l'utilisation. Prenez quelques instants pour compléter l'enregistrement de votre téléviseur à l'adresse suivante :

Canada : https://www.sony.ca/fr/registration États-Unis : https://productregistration.sony.com

Les quatre éléments d'une expérience télévision en 8K

L'installation, la source, le son et la configuration.

1 Installation

Maintenant que vous avez choisi la meilleure technologie qui soit en matière de téléviseurs ACL rétroéclairés par DEL, veillez à retirer tous les accessoires de l'emballage avant d'installer votre téléviseur.

2 Source

Pour faire l'expérience du niveau de détail incroyable qu'offre votre téléviseur BRAVIA, vous devez vous abonner à un service de télévision haute définition.

- Obtenez un signal ou une source en haute définition en communiquant avec votre fournisseur de services HD. - Donnez vie à la résolution époustouflante de votre téléviseur Sony Ultra HD 8K avec le Lecteur Blu-ray Sony Ultra HD 4K. (La disponibilité dépend des régions) - Recevez des émissions en HD diffusées sur les ondes par l'intermédiaire d'une antenne de qualité HD branchée directement à l'arrière du téléviseur. Visitez le site https://www.antennaweb.org pour plus de renseignements sur le choix et l'installation d'une antenne.

- Découvrez tout un monde de divertissement maintenant offert en super-haute définition sur les lecteurs Blu-ray Disc ^MC et autres appareils HD de Sony.

3 Son

Complétez l'expérience haute définition avec une chaîne de cinéma maison ambiophonique BRAVIA Sync ^MC ou un récepteur audio-vidéo de Sony.

4 Configuration

Installez votre téléviseur et raccordez vos sources de signal. Pour vous aider à obtenir la meilleure qualité d'image possible lors de votre expérience HD, utilisez des câbles HDMI (High-Definition Multimedia Interface) ultra-haute vitesse.

Ce téléviseur affiche tous les types de format d'image en résolution de 7 680 points × 4 320 lignes.

Remarque

• Pour plus de détails sur les formats pris en charge, reportez-vous à la section « Spécifications » de ce manuel.
• Pour connaître les formats de signal pris en charge en provenance d'un ordinateur, reportez-vous au Manuel d'aide en ligne.

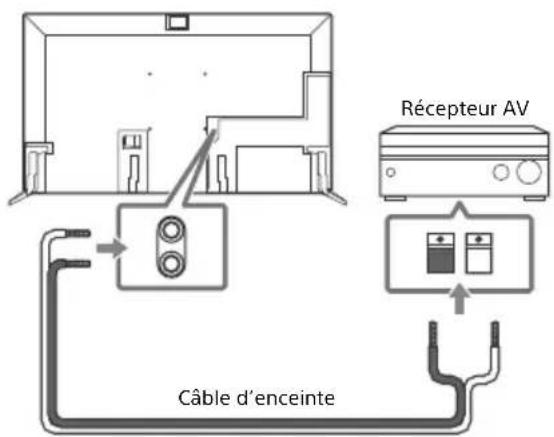

Utilisation du téléviseur comme haut-parleur central

Remarque

- Avant de raccorder les câbles, déconnectez le cordon d'alimentation CA du téléviseur et du récepteur AV.

Récepteur AV Câble d'enceinte

Utilisation du téléviseur au sein d'un système audio

Remarque

• Avant de raccorder les câbles, déconnectez le cordon d'alimentation CA du téléviseur et du récepteur AV.
• Pour plus de détails, reportez-vous au mode d'emploi du système audio avec borne S-CENTER OUT.


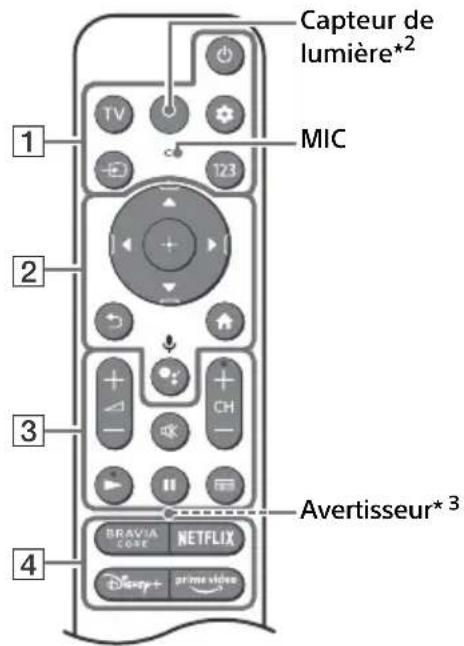

Télécommande et téléviseur

La forme de la télécommande, l'agencement, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région ou pays ou le modèle/réglages du téléviseur*1.

Capteur de lumière*² MIC 1 2 3 4 BRAVIA CORE NETFLIX Disney+ prime videos Avertisseur*³

① ⏻ (Alimentation)

TV : Affiche la liste des canaux de télévision ou commute sur l'entrée.

(Réglages rapides) : Affiche Réglages rapides.

(Entrée) : Permet d'afficher et de sélectionner la source d'entrée, etc.

123 (Menu Contrôle) : Affiche le Menu Contrôle.

2 ▲ / ▼ / ◀ / ▶ / ⊕ : Navigation et sélection dans le menu à l'écran.

(Retour)

(Accueil)

● (Assistant Google) / (Micro) : Utilisez l'Assistant Google ^4*5 .

3 +/ - (Volume)

O × (Sourdine)^*6

CH + / - (Canal)

/

(Guide) : Affiche le guide des programmes numériques du téléviseur ou du Syntoniseur câble/satellite* 7.

4 Touches de l'application

5 6 7 8

5 ⏻(Alimentation) : (Vous pouvez le trouver en retirant le couvercle latéral)

6 BUILT-IN MIC SWITCH (Interrupteur de microphone intégré) : Allumez/Éteignez le MICRO intégré. (Vous pouvez le trouver en retirant le couvercle latéral)

7 MICRO intégré ^458 : Pour activer le MICRO intégré, appuyez sur la touche Assistant Google sur la télécommande et suivez les instructions sur l'écran.

8 Capteur de télécommande / Capteur de lumière ambiante / DEL

*1 Pour les autres modèles de télécommande, veuillez vous référer au Manuel d'aide en ligne pour plus de détails.
*2 Le rétroéclairage de la télécommande s'allume quand le capteur de lumière détecte que la lumière ambiante est faible. L'éclairage automatique du rétroéclairage peut être désactivé.
*3 L'avertisseur émet un son lorsque vous utilisez la fonction de recherche à distance. Veuillez vous référer au Manuel d'aide en ligne pour plus de détails.
*4 Uniquement pour certaines régions/pays/modèles/langues.
*5 L'Assistant Google nécessite une connexion Internet.
*6 Le raccourci d'accessibilité est disponible en maintenant la touche (Sourdine) enfoncée.
*7 Le réglage [Configuration d'un syntoniseur câble ou satellite] est nécessaire.
*8 La consommation d'énergie augmente lorsque le MICRO intégré est activé puisqu'il est toujours en cours d'écoute.

Pour plus d'informations, reportez-vous au Manuel d'aide.

Appuyez sur (Entrée) sur la télécommande et sélectionnez [Aide]. Si [Aide] n'existe pas, sélectionnez [Modifier] et ajoutez [Aide].

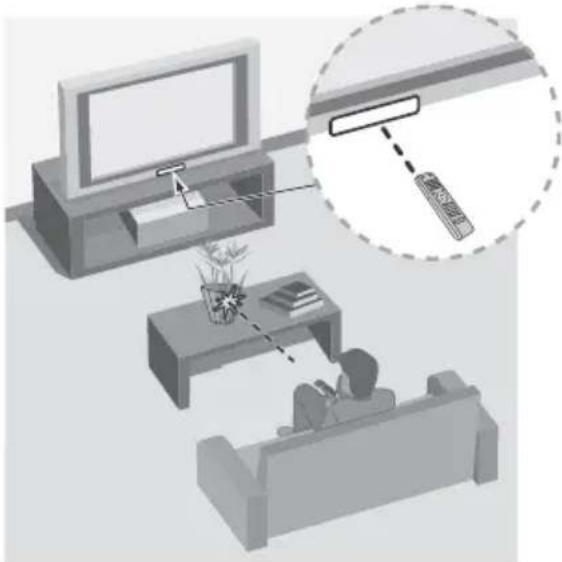

Directives pour la télécommande IR

• Pointez la télécommande en direction du capteur infrarouge du téléviseur.
• Assurez-vous qu'aucun objet ne se trouve entre la télécommande et le capteur infrarouge.

• Les lampes fluorescentes peuvent perturber le fonctionnement de votre télécommande ; le cas échéant, éteignez les lampes fluorescentes dans la pièce.
• Si vous éprouvez des difficultés avec la télécommande, réinsérez ou remplacez les piles et assurez-vous qu'elles sont correctement placées dans le logement.

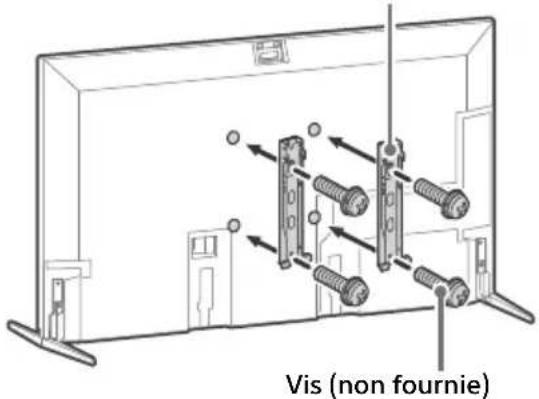

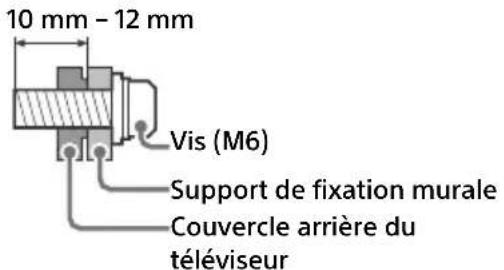

Fixer le téléviseur au mur

Le mode d'emploi de ce téléviseur montre uniquement les étapes permettant de préparer le téléviseur pour une fixation murale avant son installation au mur.

Votre téléviseur peut être installé sur un mur avec un support de fixation murale adapté (non fourni). Il se peut que le support de table soit fixé au téléviseur, dans ce cas, vous devez d'abord démonter le support de table du téléviseur ; reportez-vous à « Démonter le support de table du téléviseur ».

Préparez le téléviseur pour l'installation du support de fixation murale avant d'effectuer le raccordement des câbles.

Pour des raisons de sécurité et de protection du produit, Sony recommande fortement que l'installation de votre téléviseur sur le mur soit effectuée par un professionnel qualifié. N'essayez pas de l'installer vous-même.

• Suivez le guide d'instructions fourni avec le support de fixation murale pour votre modèle. Une certaine expertise est nécessaire pour l'installation de ce téléviseur, en particulier en ce qui concerne la solidité du mur en relation avec le poids de l'appareil.
• Les vis pour l'installation du support de fixation murale au téléviseur ne sont pas fournies.
• La longueur des vis pour le support de fixation murale diffère selon l'épaisseur du support de fixation murale. Reportez-vous à l'illustration ci-dessous.

10 mm - 12 mm Vis (M6) Support de fixation murale Couvercle arrière du téléviseur

- Reportez-vous au tableau suivant pour le schéma des trous pour la fixation murale.

Nom du modèle	Schéma des trous pour la fixation murale
	a × b
XR-85Z9K 400 × 400 mm
XR-75Z9K 300 × 300 mm

- Assurez-vous de ranger les vis non utilisées et le support de table dans un endroit sûr jusqu'à ce que vous soyez prêt à fixer le support de table. Gardez les vis hors de la portée des jeunes enfants.

Remarque

- Lisez la documentation de sécurité fournie pour plus de renseignements sur l'utilisation en toute sécurité.

• Pour des informations plus détaillées, visitez le site Web du service à la clientèle de Sony.*
  * Uniquement pour certaines régions/pays/modèles.

1 Retirez les couvercles des bornes.

2 Retirez les vis à l'arrière du téléviseur.

3 Fixez le support de fixation murale (non fourni) à l'aide des vis (non fournies).

Support de fixation murale (non fournie)

Vis (non fournie)

Remarque

- Si vous utilisez une visseuse électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

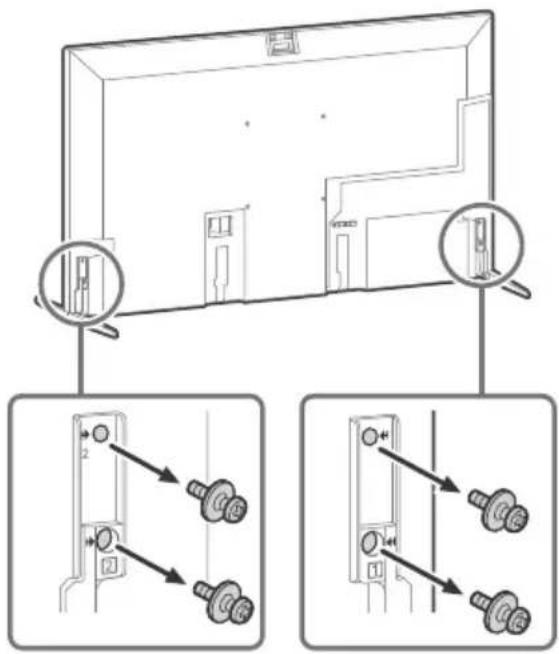

Démonter le support de table du téléviseur

Démonter le support de table du téléviseur en retirant d'abord les vis

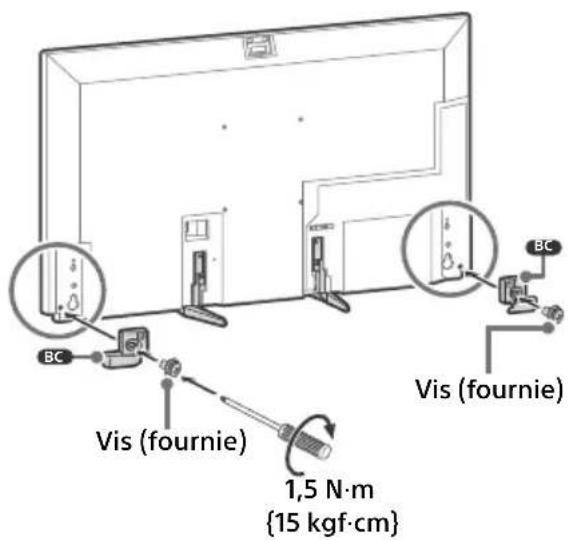

Fixation du cache de l'Angle Inférieur

Assurez-vous de fixer le support de table en position étroite avant d'installer le cache de l'Angle Inférieur BC, en vous reportant au Manuel de configuration.

BC Vis (fournie) 1,5 N·m {15 kgf·cm} Vis (fournie) BC

Remarque

• Soulevez le téléviseur avec prudence, car le support de table qui se démonte pourrait basculer et provoquer des blessures.

• Lors du retrait du support de table du téléviseur, prenez soin d'éviter de le faire tomber et d'endommager la surface sur laquelle est posé le téléviseur.

• N'enlevez pas le support de table pour aucune raison autre que l'installation des accessoires correspondants sur le téléviseur.

• Assurez-vous que le téléviseur est en position verticale avant de l'allumer. Pour éviter des irrégularités de l'uniformité de l'image, ne pas allumer le téléviseur avec l'écran ACL vers le bas.
• Pour fixer de nouveau le support de table, veillez à utiliser les vis (que vous avez enlevées précédemment) dans les mêmes orifices à l'arrière du téléviseur.

Utilisation de la caméra avec microphone (fournie)

Une mise à jour logicielle peut être nécessaire pour utiliser la caméra avec microphone Pour obtenir les renseignements les plus à jour sur les mises à jour du logiciel de votre téléviseur, visitez :

En cas de problèmes tels que : écran noir, aucun son, image figée, aucune réponse du téléviseur ou réseau perdu, suivez les étapes suivantes du dépannage général.

1 Redémarrez votre téléviseur en appuyant sur la touche de marche de la télécommande pendant environ cinq secondes. Le téléviseur redémarrera. Si le problème persiste, débranchez le cordon d'alimentation CA, puis appuyez sur la touche d'alimentation sur le téléviseur et relâchez-la. Attendez deux minutes et branchez le cordon d'alimentation CA. Sinon, appuyez sur la touche d'alimentation sur le téléviseur pendant environ 40 secondes jusqu'à ce que le téléviseur s'éteigne.
2 Reportez-vous au menu Aide ci-dessous.
3 Connectez votre téléviseur à Internet et effectuez une mise à jour logicielle. Sony vous recommande de maintenir à jour le logiciel de votre téléviseur. Les mises à jour logicielles permettent d'ajouter de nouvelles fonctions et d'améliorer les performances.

4 Consultez le site Web d'assistance de Sony (informations indiquées à la fin de ce manuel).
5 Effectuez un rétablissement de la configuration par défaut.

Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de marche de la télécommande ou du téléviseur.

L'initialisation du système prend du temps. Attendez environ 1 minute, puis utilisez-le normalement.

Comment réinitialiser le téléviseur à ses réglages d'usine

AVERTISSEMENT : La réinitialisation effacera tous vos réglages personnalisés, y compris le contrôle parental.

• Vous pouvez réinitialiser le téléviseur aux réglages d'usine en sélectionnant [Rétablir configuration par défaut]. Pour savoir comment sélectionner [Rétablir configuration par défaut], reportez-vous au Manuel d'aide en ligne.
• Pour forcer le rétablissement de la configuration par défaut, débranchez le cordon d'alimentation CA. Maintenez enfoncée la touche ⏻ du téléviseur, puis branchez le cordon d'alimentation CA.
• Pour plus de sécurité, assurez-vous d'effacer toutes les données à caractère personnel et informations relatives à votre compte avant de vous défaire de votre téléviseur ou de le vendre à un tiers, en procédant à la désynchronisation/désinscription, déconnexion et désactivation de tous les services de réseau et en rétablissant les paramètres d'usine du téléviseur.

La télécommande ne fonctionne pas.

- Remplacez les piles.

Vous avez oublié le mot de passe du contrôle parental.

- Entrez 4357 comme NIP, puis entrez le nouveau NIP.

Pour plus d'informations sur le dépannage, reportez-vous au Manuel d'aide.

Appuyez sur (Entrée) sur la télécommande et sélectionnez [Aide]. Si [Aide] n'existe pas, sélectionnez [Modifier] et ajoutez [Aide].

Spécifications

Système

Système de téléviseur : Selon votre pays/sélection de zone/modèle de téléviseur NTSC : Norme de télévision en Amérique ATSC (8VSB terrestre) : 8VSB conforme avec ATSC Téléviseur NEXTGEN : Conforme avec ATSC 3.0 (Tuner simple) QAM sur le câble : ANSI/SCTE 07 2000 (n'inclut pas la fonctionnalité CableCARD)

Plages de canaux : Selon votre pays/sélection de zone/modèle de téléviseur Analogique terrestre : 2 – 69 / Numérique terrestre : 2 – 69*¹ Câble analogique : 1 – 135 / Câble numérique : 1–135

Système de l'écran : Écran ACL (affichage à cristaux liquides), Rétroéclairage DEL Puissance des haut-parleurs : 12,5 W + 12,5 W + 20 W + 20 W + 5 W + 5 W + 5 W + 5 W

Technologie sans fil Protocole IEEE 802.11a/b/g/n/ac Bluetooth® version 4.2

Connecteurs d'entrée et de sortie

CABLE/ANTENNA

Borne extérieure de 75 ohms pour entrées RF

→ / → VIDEO IN / S-CENTER SPEAKER IN Entrée vidéo/audio (mini-prise) Entrée d'enceinte centrale S (mini-prise)

HDMI IN 1/2/3/4 (compatible HDCP 2.3) Vidéo :

4 096 × 2 160p (60 Hz) ^23 , 4 096 × 2 160p (24 Hz) ^2 , 3 840 × 2 160p (60 Hz) ^3 , 3 840 × 2 160p (24, 30 Hz), 1 080p (30, 60, 120 Hz), 1 080/24p, 1 080i (60 Hz), 720p (30, 60 Hz), 720/24p, 480p, formats Ordinateur ^4 , 7 680 × 4 320p (24, 30, 60 Hz) ^356 , 3 840 × 2 160p (120 Hz) ^35*7

Audio : En mode eARC (Enhanced Audio Return Channel) Veuillez vous référer au Manuel d'aide en ligne pour plus de détails. Sauf mode eARC 5,1 canaux linéaires PCM : 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS

Veuillez vous référer au Manuel d'aide en ligne pour plus de détails.

En mode ARC

Deux canaux linéaires PCM : 48 kHz

16 bits, Dolby Audio, Dolby Atmos, DTS

Prise optique numérique (Deux canaux linéaires PCM : 48 kHz 16 bits, Dolby Audio, DTS)

1, 2

Le port USB 1 prend en charge la connectivité USB haute vitesse (USB 2.0)

Le port USB 2 prend en charge la connectivité USB super vitesse (USB 3.2 Gen 1)

LAN

Connecteur 10BASE-T/100BASE-TX (Selon l'environnement de fonctionnement du réseau, la vitesse de connexion peut varier. Le débit et la qualité de communication ne sont pas garantis.) Fichiers et formats pris en charge dans le réseau domestique*4

REMOTE

Mini-prise RS-232C, mini-prise IR IN

Ces prises permettent de recevoir le signal de commande externe.

CENTER SPEAKER IN

Entrée d'enceinte centrale (Borne de raccordement)

Caméra avec microphone

Terminal de caméra avec microphone

Alimentation et autres

Alimentation

110 V - 240 V CA, 50/60 Hz (États-Unis/

Canada 120 V CA, 60 Hz)

Consommation d'énergie

En cours d'utilisation

XR-85Z9K : 675 W

XR-75Z9K : 526 W

En veille*9*10

Moins de 0,5 W pour les modèles 120 V CA et moins de 0,5 W pour les modèles 240 V CA

Taille de l'écran (mesurée en diagonale) (Environ)

XR-85Z9K : 214,8 cm / 84,6 pouces (classe 85 po)

XR-75Z9K : 189,3 cm / 74,5 pouces (classe 75 po)

Résolution de l'écran (horizontal × vertical) (pixels)

7 680 × 4 320

Puissance de sortie

500 mA (pour USB 1), 900 mA (pour USB 2)

Dimensions (Environ) (l × h × p) (mm) / (pouces)

avec support (avec caméra)

Position standard :

XR-85Z9K:1896×1123×460/

74^3/4× 44^1/4× 18^1/_8

XR-75Z9K : 1671 × 998 × 396 /

65^7/8×39^3/8×15^5/_8

Position étroite :

XR-85Z9K:1896×1142×460/

74^3/4× 45× 18^1/8

XR-75Z9K:1671×1017×396/

65^7/8×40^1/8×15^5/_8

Position de barre de son :

XR-85Z9K:1 896×1 197×460/

74^3/4× 47^1/4× 18^1/_8

XR-75Z9K:1671×1072×396/

65^7/8×42^1/4×15^5/_8

sans support (avec caméra)

XR-85Z9K:1896×1112×76/

74^3/4× 43^7/8× 3

XR-75Z9K:1671×987×76/

65^7/8×38^7/8×3

schéma des trous pour la fixation murale

XR-85Z9K : 400 × 400 mm

XR-75Z9K : 300 × 300 mm

taille des vis de fixation murale (mm)

M6 (longueur : reportez-vous à « Fixer le téléviseur au mur ».)

Largeur du support (Environ) (mm) / (pouces)

Position standard :

XR-85Z9K:1895/74 ^5 /8

XR-75Z9K:1670/65 ^3 /4

Position étroite :

XR-85Z9K:766/30 ^1/_4

XR-75Z9K : 576 / 22 ^3 / _4

Position de barre de son :

XR-85Z9K:1895/74 ^5 /8

XR-75Z9K:1670/65 ^3 /4

Poids (Environ) (kg) / (lb.)

avec support (avec caméra)

XR-85Z9K:60,1/132,4

XR-75Z9K : 49,1 / 108,2

sans support (sans caméra)

XR-85Z9K : 58,4 / 128,7

XR-75Z9K:47,5/104,7

Autres

Caméra avec microphone : CMU-BC1M

Alimentation : CC 5 V, 500 mA

Objectif : F/2.2 ; Mise au point fixe

Capteur d'image : Capteur CMOS (2 560 × 1 920)

Format de sortie :

Communication visuelle : Max. 1 920 × 1080,

Capteur : 2 560 × 1 920

Microphone : Microphone × 2

Température de service : 0 °C – 40 °C /

32 °F - 104 °F

*1 2 – 36 pour plage de balayage de téléviseur NEXTGEN aux États-Unis.

*2 Si la valeur d'entrée est 4 096 × 2 160p et que [Mode cinéma] est réglé sur [Normal], la résolution s'affiche à 3 840 × 2 160p. Pour afficher au format 4 096 × 2 160p, réglez le paramètre [Mode cinéma] sur [Plein écran 1] ou [Plein écran 2].

*3 Reportez-vous au menu à l'écran pour régler [Format du signal HDMI].

*4 Veuillez vous référer au Manuel d'aide en ligne pour plus de détails.

*5 Utilisez un câble HDMI ultra-haute vitesse pour vous connecter.

*6 HDMI IN 4 uniquement. Connectez les appareils HDMI compatibles 8K à l'HDMI IN 4. HDMI IN 4 a un traitement complexe du signal et prend plus de temps pour obtenir la vidéo (selon la source).

*7 HDMI IN 2/3/4 uniquement.

*8 Raccordez votre système audio au HDMI IN 3 pour acheminer l'audio TV vers votre système audio.

*9 La consommation d'énergie en mode de veille est obtenue lorsque les processus internes nécessaires du téléviseur sont terminés.

*10La consommation d'énergie en mode de veille augmente lorsque votre téléviseur est connecté au réseau.

Remarque

- La disponibilité des accessoires en option dépend des régions/pays/modèles de téléviseurs/stocks.

- La conception des produits et les caractéristiques techniques peuvent changer sans préavis.

- Des abonnements aux services et applications peuvent être nécessaires et des conditions et/ou frais supplémentaires peuvent s'appliquer lors de l'utilisation de l'Assistant Google.

Information de licence

- Les termes HDMI et HDMI High-Definition Multimedia Interface, de même que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio et le symbole double-D sont des marques de commerce de Dolby Laboratories Licensing Corporation. Fabriqué sous licence de Dolby Laboratories. Documents confidentiels non publiés. Droit d'auteur © 1992-2021 Dolby Laboratories. Tous droits réservés.

- Gracenote, le logo Gracenote et la mention « Powered by Gracenote » sont des marques de commerce ou des marques déposées de Gracenote, Inc. aux États-Unis et/ou dans d'autres pays.

- Google, Google TV et logos associés sont des marques de commerce de Google LLC.

- Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, Digital Surround et le logo DTS sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et dans d'autres pays. © 2020 DTS, Inc. TOUS DROITS RÉSERVÉS.

- Netflix est une marque déposée de Netflix, Inc.

- TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d'autres pays.

- Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.

Pour votre commodité
Enregistrement en ligne :	Faire en sorte de compléter l’enregistrement de votre téléviseur.
	Canada https://www.sony.ca/registrationÉtats-Unis https://productregistration.sony.com
