| Type de produit | Interrupteur différentiel (RCCB) |
| Marque | Hager |
| Modèle | VM306AHK |
| Catégorie | Disjoncteur électrique |
| Taille de boîtier | 3 modules |
| Dimensions (H x L x P) | 240 x 221 x 102,5 mm |
| Poids | Environ 0,8 kg |
| Tension nominale | 230/400 V |
| Courant nominal | 63 A |
| Sensibilité différentielle | 30 mA |
| Pouvoir de coupure | 10 kA |
| Nombre de pôles | 2 pôles |
| Type de montage | En saillie (Design 30) |
| Fréquence | 50/60 Hz |
| Indice de protection | IP20 |
| Fonctions principales | Protection contre les fuites de courant (différentiel), protection contre les surcharges et courts-circuits (disjoncteur) intégrée |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants. |
| Sécurité | Couper l'alimentation électrique avant toute intervention. Confier l'installation à un électricien qualifié. |
| Pièces détachées et réparabilité | Non réparable. En cas de défaut, remplacer l'appareil par un modèle identique. |
| Informations générales | Notice disponible gratuitement au format PDF sur notice-facile.com. Référence avec knockout : VM306AHK. |
FOIRE AUX QUESTIONS - VM306AHK HAGER
Quelles sont les dimensions du Hager VM306AHK ?
Le modèle VM306AHK fait partie de la gamme Design 30, taille 3. Ses dimensions sont : hauteur 240 mm, largeur 221 mm, profondeur 102,5 mm.
Quelle est la différence entre VM306H et VM306AHK ?
VM306H est la version sans knockout (défonce), tandis que VM306AHK est la version avec knockouts pré-percés pour faciliter le passage des câbles.
Quel est le courant nominal et la sensibilité de ce disjoncteur ?
Le courant nominal est de 63 A et la sensibilité différentielle est de 30 mA, ce qui offre une protection standard pour les installations domestiques.
Ce disjoncteur est-il adapté pour une utilisation en monophasé ou triphasé ?
Le VM306AHK est un disjoncteur différentiel 2 pôles, conçu pour le monophasé (phase + neutre). Il n'est pas adapté au triphasé.
Comment installer correctement le VM306AHK ?
L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation générale, fixez le disjoncteur sur le rail DIN dans le coffret, puis connectez les conducteurs en respectant le schéma de câblage fourni dans la notice.
Quels types de câbles utiliser pour le raccordement ?
Utilisez des câbles de section adaptée au courant nominal : pour 63 A, une section de 10 mm² est recommandée pour le cuivre. Serrez les connexions au couple indiqué dans la notice.
Que faire si le disjoncteur déclenche fréquemment ?
Un déclenchement répété peut indiquer une fuite de courant, une surcharge ou un court-circuit. Vérifiez les appareils connectés et l'installation électrique. Si le problème persiste, faites appel à un électricien.
Comment nettoyer le disjoncteur VM306AHK ?
Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais d'eau, de solvants ou de produits abrasifs qui pourraient endommager l'appareil.
Peut-on remplacer soi-même le VM306AHK ?
Le remplacement doit être effectué par un professionnel. Assurez-vous de couper le courant avant d'intervenir. Utilisez un modèle identique (mêmes caractéristiques électriques) pour garantir la sécurité.
Où télécharger la notice complète du VM306AHK ?
La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également poser vos questions sur la page dédiée au produit.
Questions des utilisateurs sur VM306AHK HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Disjoncteur électrique au format PDF gratuitement ! Retrouvez votre notice VM306AHK - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VM306AHK de la marque HAGER.
MODE D'EMPLOI VM306AHK HAGER

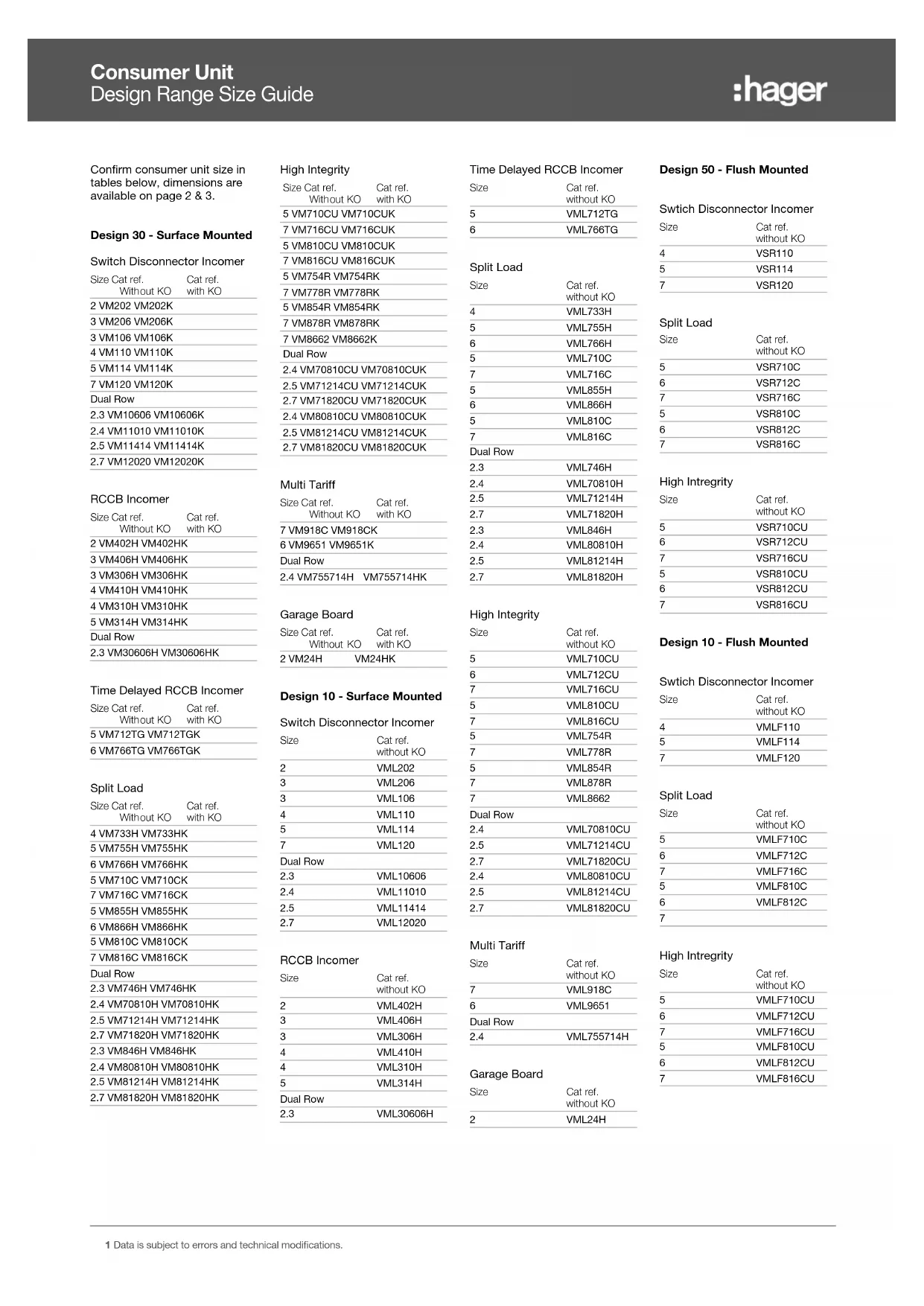

Confirm consumer unit size in tables below, dimensions are available on page 2 & 3.
Design 30 - Surface Mounted
Switch Disconnector Incomer
| Size Cat ref. Without KO | Cat ref. with KO |
| 2 VM202 VM202K | |
| 3 VM206 VM206K | |
| 3 VM106 VM106K | |
| 4 VM110 VM110K | |
| 5 VM114 VM114K | |
| 7 VM120 VM120K | |
| Dual Row | |
| 2.3 VM10606 VM10606K | |
| 2.4 VM11010 VM11010K | |
| 2.5 VM11414 VM11414K | |
| 2.7 VM12020 VM12020K |
RCCB Incomer
| Size Cat ref. Without KO | Cat ref. with KO |
| 2 VM402H VM402HK | |
| 3 VM406H VM406HK | |
| 3 VM306H VM306HK | |
| 4 VM410H VM410HK | |
| 4 VM310H VM310HK | |
| 5 VM314H VM314HK | |
| Dual Row | |
| 2.3 VM30606H VM30606HK | |
Time Delayed RCCB Incomer
| Size Cat ref. Without KO | Cat ref. with KO |
| 5 VM712TG VM712TGK | |
| 6 VM766TG VM766TGK | |
Split Load
| Size Cat ref. Without KO | Cat ref. with KO |
| 4 VM733H VM733HK | |
| 5 VM755H VM755HK | |
| 6 VM766H VM766HK | |
| 5 VM710C VM710CK | |
| 7 VM716C VM716CK | |
| 5 VM855H VM855HK | |
| 6 VM866H VM866HK | |
| 5 VM810C VM810CK | |
| 7 VM816C VM816CK | |
| Dual Row | |
| 2.3 VM746H VM746HK | |
| 2.4 VM70810H VM70810HK | |
| 2.5 VM71214H VM71214HK | |
| 2.7 VM71820H VM71820HK | |
| 2.3 VM846H VM846HK | |
| 2.4 VM80810H VM80810HK | |
| 2.5 VM81214H VM81214HK | |
| 2.7 VM81820H VM81820HK | |
High Integrity
| Size Cat ref. Without KO | Cat ref. with KO |
| 5 VM710CU VM710CUK | |
| 7 VM716CU VM716CUK | |
| 5 VM810CU VM810CUK | |
| 7 VM816CU VM816CUK | |
| 5 VM754R VM754RK | |
| 7 VM778R VM778RK | |
| 5 VM854R VM854RK | |
| 7 VM878R VM878RK | |
| 7 VM8662 VM8662K | |
| Dual Row | |
| 2.4 VM70810CU VM70810CUK | |
| 2.5 VM71214CU VM71214CUK | |
| 2.7 VM71820CU VM71820CUK | |
| 2.4 VM80810CU VM80810CUK | |
| 2.5 VM81214CU VM81214CUK | |
| 2.7 VM81820CU VM81820CUK | |
Multi Tariff
| Size Cat ref. Without KO | Cat ref. with KO |
| 7 VM918C VM918CK | |
| 6 VM9651 VM9651K | |
| Dual Row | |
| 2.4 VM755714H | VM755714HK |
Garage Board
| Size Cat ref. Without KO | Cat ref. with KO |
| 2 VM24H | VM24HK |
Design 10 - Surface Mounted
Switch Disconnector Incomer
| Size | Cat ref. without KO |
| 2 | VML202 |
| 3 | VML206 |
| 3 | VML106 |
| 4 | VML110 |
| 5 | VML114 |
| 7 | VML120 |
| Dual Row | |
| 2.3 | VML10606 |
| 2.4 | VML11010 |
| 2.5 | VML11414 |
| 2.7 | VML12020 |
RCCB Incomer
| Size | Cat ref. without KO |
| 2 | VML402H |
| 3 | VML406H |
| 3 | VML306H |
| 4 | VML410H |
| 4 | VML310H |
| 5 | VML314H |
| Dual Row | |
| 2.3 | VML30606H |
Time Delayed RCCB Incomer
| Size | Cat ref. without KO |
| 5 | VML712TG |
| 6 | VML766TG |
Split Load
| Size | Cat ref.without KO |
| 4 | VML733H |
| 5 | VML755H |
| 6 | VML766H |
| 5 | VML710C |
| 7 | VML716C |
| 5 | VML855H |
| 6 | VML866H |
| 5 | VML810C |
| 7 | VML816C |
| Dual Row | |
| 2.3 | VML746H |
| 2.4 | VML70810H |
| 2.5 | VML71214H |
| 2.7 | VML71820H |
| 2.3 | VML846H |
| 2.4 | VML80810H |
| 2.5 | VML81214H |
| 2.7 | VML81820H |
High Integrity
| Size | Cat ref. without KO |
| 5 | VML710CU |
| 6 | VML712CU |
| 7 | VML716CU |
| 5 | VML810CU |
| 7 | VML816CU |
| 5 | VML754R |
| 7 | VML778R |
| 5 | VML854R |
| 7 | VML878R |
| 7 | VML8662 |
| Dual Row | |
| 2.4 | VML70810CU |
| 2.5 | VML71214CU |
| 2.7 | VML71820CU |
| 2.4 | VML80810CU |
| 2.5 | VML81214CU |
| 2.7 | VML81820CU |
Multi Tariff
| Size | Cat ref. without KO |
| 7 | VML918C |
| 6 | VML9651 |
| Dual Row | |
| 2.4 | VML755714H |
Garage Board
| Size | Cat ref. without KO |
| 2 | VML24H |
Design 50 - Flush Mounted
Swtich Disconnector Incomer
| Size | Cat ref. without KO |
| 4 | VSR110 |
| 5 | VSR114 |
| 7 | VSR120 |
Split Load
| Size | Cat ref. without KO |
| 5 | VSR710C |
| 6 | VSR712C |
| 7 | VSR716C |
| 5 | VSR810C |
| 6 | VSR812C |
| 7 | VSR816C |
High Integrity
| Size | Cat ref. without KO |
| 5 | VSR710CU |
| 6 | VSR712CU |
| 7 | VSR716CU |
| 5 | VSR810CU |
| 6 | VSR812CU |
| 7 | VSR816CU |
Design 10 - Flush Mounted
Swtich Disconnector Incomer
| Size | Cat ref. without KO |
| 4 | VMLF110 |
| 5 | VMLF114 |
| 7 | VMLF120 |
Split Load
| Size | Cat ref. without KO |
| 5 | VMLF710C |
| 6 | VMLF712C |
| 7 | VMLF716C |
| 5 | VMLF810C |
| 6 | VMLF812C |
| 7 |
High Integrity
| Size | Cat ref. without KO |
| 5 | VMLF710CU |
| 6 | VMLF712CU |
| 7 | VMLF716CU |
| 5 | VMLF810CU |
| 6 | VMLF812CU |
| 7 | VMLF816CU |
| Enclosure Size | ||||||
| 2 3 4 5 6 | 7 | |||||
| Height 246 246 246 246 246 246 | 46 | |||||
| Width 155 227 299 370 406 478 | 8 | |||||
| Depth 1 | 83 | 83 | 83 | 83 | 83 | 83 |
| Depth 2 | 100 100 | 100 100 100 | 100 100 | |||
| Number of Knockouts | |||||||
| ☐ | Top Face 30 x 15 (mm) 2 2 2 2 | 2 2 | |||||
| ☐ | Top Face 40 x 30 (mm) 0 2 4 4 | 6 6 | |||||
| ☐ | Back 100 x 50 (mm) 1 1 1 3 3 3 | ||||||
| ☐ | Bottom Face 30 x 15 (mm) 2 3 | 4 4 5 5 | |||||

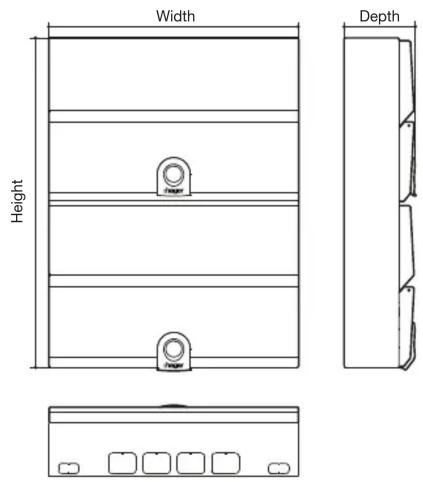

| Enclosure Size | ||||||
| 2 3 4 5 6 | 7 | |||||
| Height 240 240 240 240 240 240 | 40 | |||||
| Width 149 221 293 364 400 472 | 2 | |||||
| Depth 102.5 102.5 102.5 102.5 | 102.5 102.5 | |||||
| Number of Knockouts | |||||||
| ☐ | Top Face 30 x 15 (mm) 2 2 2 2 | 2 2 | |||||
| ☐ | Top Face 40 x 30 (mm) 0 2 4 4 | 6 6 | |||||
| ☐ | Back 100 x 50 (mm) 1 1 1 3 3 3 | ||||||
| ☐ | Bottom Face 30 x 15 (mm) 2 3 | 4 4 5 5 | |||||

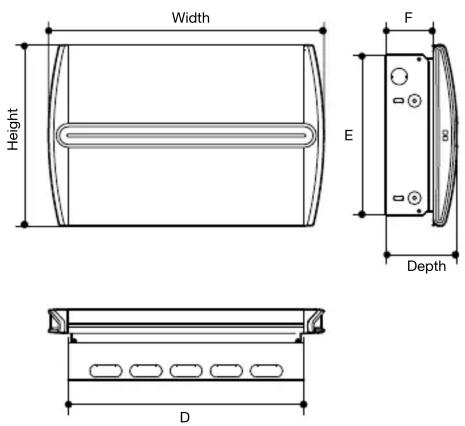

| Enclosure Size | ||||
| 4 5 6 7 | ||||
| Height 284 284 284 284 | ||||
| Width 359 431 467 539 | ||||
| Depth 105 105 105 105 | ||||
| D | 298 370 406 478 | |||
| E | 252 252 252 252 | |||
| F | 72 | 72 | 72 | 72 |
Adjustable Depth Base
The base assembly is adjustable from 72mm to 92mm. At 72mm this allows for a 60mm studwork and 12mm of plasterboard.

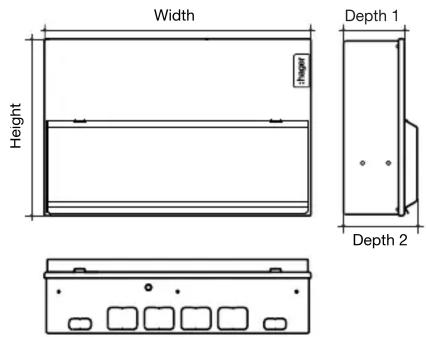

| Enclosure Size | |||||
| 2.3 2.4 2.5 | 2.6 2.7 | ||||
| Height 486 486 486 486 486 | |||||
| Width 227 299 370 406 478 | |||||
| Depth 1 83 83 83 83 83 | |||||
| Depth 2 100 100 100 100 100 | |||||
| Number of Knockouts | ||||||
| ☐ | Top Face 30 x 15 (mm) 2 2 2 2 | 2 | ||||
| ☐ | Top Face 40 x 30 (mm) 2 4 4 6 | 6 | ||||
| ☐ | Back 100 x 50 (mm) 2 2 6 6 6 | |||||
| ☐ | Bottom Face 30 x 15 (mm) 3 4 | 4 5 5 | ||||

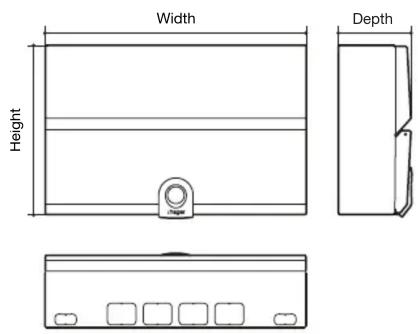

| Enclosure Size | |||||
| 2.3 2.4 2.5 | 2.6 2.7 | ||||
| Height 480 480 480 480 480 | |||||
| Width 221 293 364 400 472 | |||||
| Depth 102.5 102.5 102.5 102.5 | 102.5 | ||||
| Number of Knockouts | ||||||
| ☐ | Top Face 30 x 15 (mm) 2 2 2 2 | 2 | ||||
| ☐ | Top Face 40 x 30 (mm) 2 4 4 6 | 6 | ||||
| ☐ | Back 100 x 50 (mm) 2 2 6 6 6 | |||||
| ☐ | Bottom Face 30 x 15 (mm) 3 4 | 4 5 5 | ||||

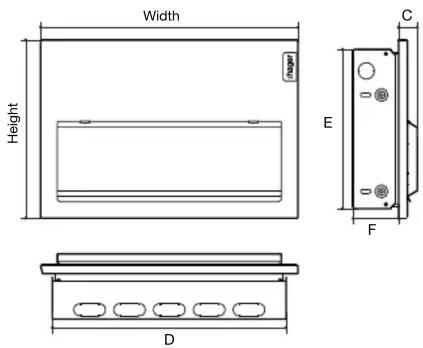

| Enclosure Size | ||||
| 4 5 6 7 | ||||
| Height 282 282 282 282 | ||||
| Width 335 407 443 515 | ||||
| C | 32 32 32 32 | |||
| D | 298 370 406 478 | |||
| E | 252 252 252 252 | |||
| F | 72 72 72 72 | |||
| Number of Knockouts | |||||
| Top Face 50 x 20 (mm) 4 5 6 7 | |||||
| Bottom Face 50 x 20 (mm) 4 5 6 7 | |||||
| Back 100 x 50 (mm) 2 2 2 3 | |||||
| Left Face 20.8 (mm) 1 1 1 1 | |||||
