Type de produit	Délesteur universel
Marque	Hager
Modèle	60060
Alimentation	230 V~ +10%/-15%, 50 Hz
Puissance absorbée	< 10 W
Pouvoir de coupure (mode contact)	1 A / 230 V~ (ex. 10 contacteurs 25 A)
Pouvoir de coupure (mode fil pilote)	60 mA / 230 V~ par sortie
Cycle de délestage	6 minutes
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-20 °C à +60 °C
Indice de protection	IP 20
Capacité de raccordement (souple)	1 à 6 mm²
Capacité de raccordement (rigide)	1,5 à 10 mm²
Nombre de sorties	3 sorties (1, 2, 3) avec voyants
Modes de sortie	Contacteur à fermeture, contacteur à ouverture, fil pilote (6 ordres)
Fonctions principales	Délestage automatique, gestion dépassement puissance, compatibilité compteurs électroniques et électromécaniques, touche test, entrée forçage hors-gel
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter les limites de puissance et les consignes de raccordement. Faire appel à un installateur électricien en cas de défaut.
Pièces détachées	Transformateur d'intensité réf. 60005 (fourni avec le produit)
Réparabilité	En cas de dysfonctionnement, contacter un installateur électricien ou le service après-vente Hager.

FOIRE AUX QUESTIONS - 60060 HAGER

Comment fonctionne le délesteur Hager 60060 ?

Le délesteur 60060 optimise votre abonnement électrique en gérant les dépassements de puissance souscrite. Il interrompt les circuits non prioritaires pour éviter le déclenchement du disjoncteur de branchement.

Quels types de compteurs sont compatibles avec le 60060 ?

Le 60060 est compatible avec les installations monophasées ou triphasées équipées d'un compteur électronique, ainsi qu'avec les installations monophasées équipées d'un compteur électromécanique (avec le transformateur d'intensité réf. 60005).

Comment raccorder le délesteur à un compteur électronique ?

Utilisez une liaison télé-information (2 fils, non polarisée) avec un câble paire torsadée 6/10, distance maxi 100 m. Connectez aux bornes prévues sur le délesteur et le compteur.

Que signifie le voyant compteur clignotant ?

Le voyant clignotant indique que la liaison télé-information n'est pas active. Vérifiez le raccordement ou contactez votre agence EDF. En installation avec compteur électromécanique, ce clignotement est normal.

Comment paramétrer le type de sortie (contacteur ou fil pilote) ?

Utilisez les commutateurs (repère 5 sur l'appareil) pour sélectionner le mode : contacteur à fermeture (F/NO), contacteur à ouverture (O/NF) ou fil pilote (compatible 6 ordres).

Que faire si un voyant de sortie clignote ?

Un clignotement indique un défaut : court-circuit (inversion fil pilote/phase) ou surconsommation. Vérifiez le raccordement et le nombre d'appareils sur cette sortie. Si nécessaire, appelez votre installateur électricien.

Comment utiliser la touche test du 60060 ?

Appuyez sur la touche test pour lancer un essai de délestage : les sorties 1, 2 et 3 sont délestées successivement pendant 30 secondes. Les voyants clignotent 5 fois puis la LED correspondante reste allumée pendant le test.

Quelle est la priorité de délestage entre les voies ?

En cas de dépassement de puissance, toutes les voies sont délestées, puis réalimentées dans l'ordre : d'abord les sorties en mode contact ou fil pilote en confort, puis fil pilote en réduit, enfin fil pilote en hors-gel. Un délestage tournant de 6 minutes s'effectue entre voies de même priorité.

Puis-je connecter un programmateur de chauffage sur les entrées fil pilote ?

Oui, en mode fil pilote, vous pouvez raccorder un programmateur de chauffage sur les entrées E1 et E2. L'ordre de délestage reste prioritaire quelle que soit la consigne du programmateur.

Comment éliminer le produit en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Suivez la réglementation locale pour le recyclage des déchets d'équipements électriques et électroniques (DEEE). Contactez votre distributeur ou votre mairie pour connaître les points de collecte.

MODE D'EMPLOI 60060 HAGER

FR Délesteur universel 3 sorties

Principe de fonctionnement

Le délesteur 60060 vous permet d'optimiser votre abonnement électrique. Il gère les dépas-sements de puissance souscrite et vous permet ainsi de souscrire un abonnement électrique minimum.

Il limite la puissance utilisée en interrompant les circuits non prioritaires et évite ainsi le déclenchement du disjoncteur de branchement.

Le 60060 est un délesteur universel.

Il est adapté à toutes les installations:

- installations monophasées ou triphasées équipées d'un compteur électronique

ou - installations monophasées équipées d'un compteur électromécanique

Il est adapté au délestage de circuits par:

- contacteurs à fermeture

et/ou - contacteurs à ouverture

et/ou - fils pilote.

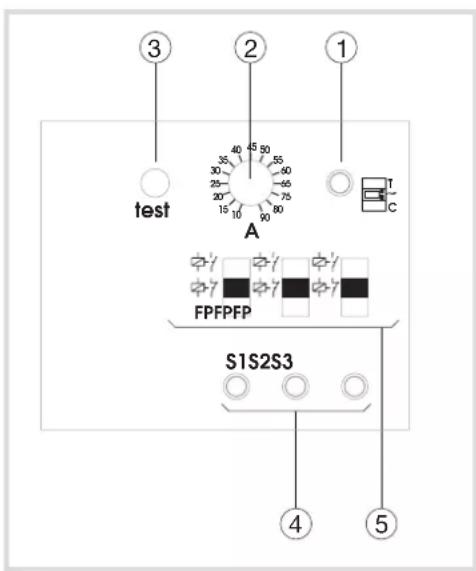

Présentation du produit

• allumé = connexion compteur correcte
• clignotant = pas de connexion compteur
• éteint = absence d'alimentation.

② Réglage du seuil de délestage

(pour les installations équipées d'un compteur électromécanique).

③ Touche test

④ Voyants des sorties 1, 2 et 3

- allumé = la sortie correspondante est délestée

- clignotant = défaut sur la sortie (voir paragraphe Que faire si... ?).

⑤ Commutateurs de sélection du type de sortie

• installation avec contacteur à fermeture
• installation avec contacteur à ouverture
• installation avec fil pilote.

Installation équipée d'un compteur électronique

Une liaison 2 fils, la télé-information, relie le délesteur au compteur électronique. La télé-information informe le délesteur de tout dépassement de puissance souscrite afin de déclencher un cycle de délestage. Cette liaison n'est pas polarisée (distance maxi = 100 m). Utiliser un câble du type paire torsadée 6/10.

Installation équipée d'un compteur électromécanique

Pour ce type d'installation, il faut raccorder au délesteur le transformateur d'intensité livré avec le produit (sous la référence 60005).

Ce transformateur d'intensité doit être installé sur la phase qui part du disjoncteur de branchement. Il informe le délesteur de la puissance totale consommée par l'installation.

Lorsque cette consommation dépasse la limite réglée sur le potentiomètre du seuil de délestage, un cycle de délestage est déclenché.

Le délestage

Le délesteur est informé par le compteur électronique du dépassement de puissance souscrite. Il gèrera le dépassement de la manière suivante: toutes les voies sont délestées. Il releste ensuite les voies dans l'ordre de priorité suivant:

1. les sorties en mode «contact» ou les sorties fil pilote qui ont pour consigne «confort»
2. les sorties fil pilote qui ont pour consigne «réduit»
3. les sorties fil pilote qui ont pour consigne «hors-gel».

Il effectuera un délestage tournant entre les sorties qui ont le même niveau de priorité. Le cycle de délestage est de 6 minutes.

Paramétrage du type de sortie

Les commutateurs 5 permettent de définir le type de sortie.

- sorties en mode «contacteur à fermeture». A utiliser lorsque les sorties commandent un contacteur à fermeture (F ou NO).

Dans ce mode:

- Délestage = Arrêt = 0 V

- Marche = 230 V

- sorties en mode «contacteur à ouverture». A utiliser lorsque les sorties commandent un contacteur à ouverture (O ou NF).

Dans ce mode:

- Délestage = Arrêt = 230 V

- Marche = 0 V

- sorties en mode "fil pilote". A utiliser lorsque les sorties commandent des appareils à entrée fil pilote.

Dans ce mode:
- Délestage = signal "arrêt".
- Compatible 6 ordres fil pilote.

- sorties en mode "fil pilote". A utiliser lorsque les sorties commandent des appareils à entrée fil pilote.

Touche test

Un appui sur cette touche vous permet de lancer un essai de délestage. Cet essai consiste à délester successivement pendant 30 secondes, les sorties 1, 2 et 3.

Les leds clignotent 5 fois pour vous indiquer l'entrée en mode test puis la led correspondant à la voie délestée est allumée.

A la fin du test, toutes les leds s'éteignent. En mode fil pilote, le délestage se traduit par l'envoi d'un signal «arrêt» compréhensible par tous les appareils équipés d'entrée fil pilote. Les sorties sont compatibles 6 ordres fil pilote.

Cette entrée vous permet de forcer les sorties fil pilote en hors-gel. Vous pouvez y raccorder un interrupteur, la sortie de votre télécommande téléphonique etc.

Cette entrée ne fonctionne qu'en mode «fil pilote».

• En mode fil pilote: vous pouvez raccorder, sur ces entrées, un programmateur de chauffage par fil pilote.
  Quelle que soit la consigne du programmateur, l'ordre de délestage est prioritaire.

- En mode contacteur: ces entrées vous permettent de faire des forçages à OFF

Entrée	Position du commutateur 5	Sorties 1,2 et 3
230 V	Contacteur à fermeture	Arrêt = 0 V
	Contacteur à ouverture	Arrêt = 230 V
0 V	Contacteur à fermeture	Marche = 230 V
	Contacteur à ouverture	Marche = 0 V

Que faire si... ?

• Un ou plusieurs voyants «sortie» clignotent:
• il y a un court-circuit sur la sortie (inversion fil pilote/phase au niveau d'un convecteur par exemple).

• Il y a une surconsommation sur cette sortie: vérifiez le nombre d'appareils raccordés sur cette sortie et leur consommation. Appelez votre installateur électricien.

• Le voyant compteur clignote :

• la liaison télé-information n'est pas active, vérifiez le raccordement ou appelez votre agence EDF.
  Installation équipée d'un compteur électromécanique : ce fonctionnement est normal.

Caractéristiques techniques

Alimentation: 230 V\~ +10/-15% 50 Hz

Puissance absorbée: < 10 W

Pouvoir de coupure:

- en mode contact: 1 A/230 V\~ en appel soit, par exemple, 10 contacteurs 25 A

(2 modules) pour 3 sorties.

- en mode fil pilote: 60 mA/230 V\~ par sortie. Cycle de délestage: 6 minutes

T° de fonctionnement: 0 °C à +50 °C

T° stockage: -20 °C à +60 °C Indice de protection: IP 20

Capacité de raccordement: souple:1 à 6 mm²

rigide: 1,5 à 10 mm²

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes

de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

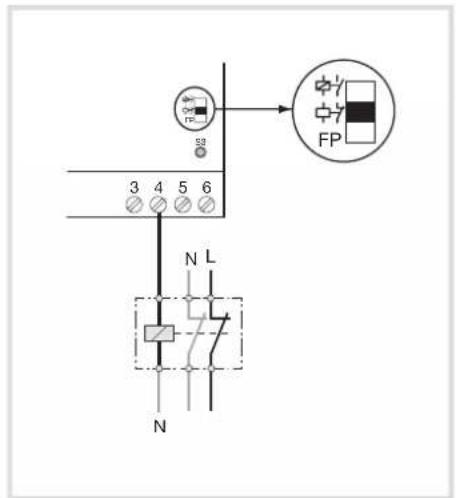

Raccordement électrique

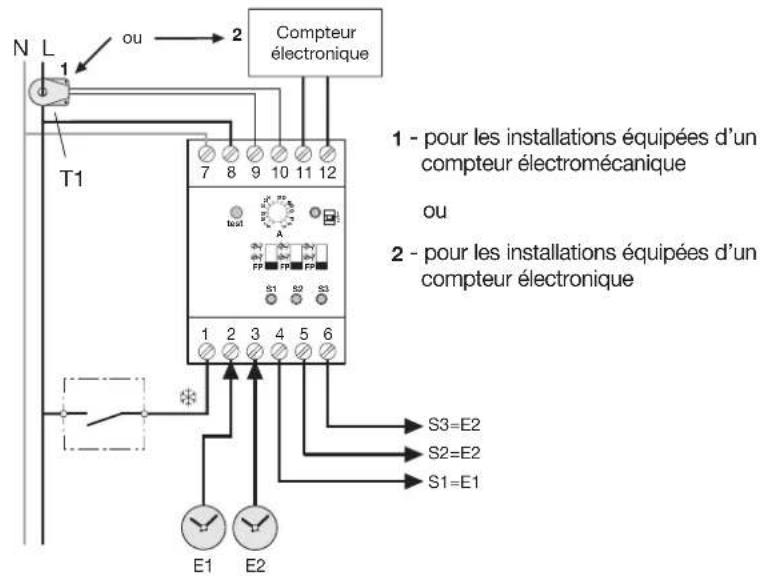

Schéma de principe

N L 1 ou → 2 Compteur électronique T1 7 8 9 10 11 12 1 - pour les installations équipées d'un compteur électromécanique ou 2 - pour les installations équipées d'un compteur électronique S3=E2 S2=E2 S1=E1 E1 E2

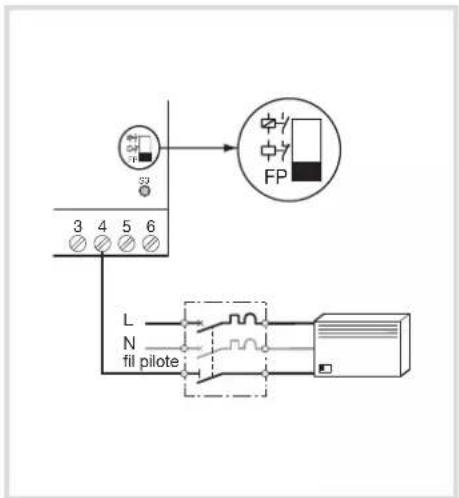

Sortie paramétrée en fil pilote Sortie paramétrée en contacteur à ouverture Sortie paramétrée en contacteur à fermeture

FP L N fil pilote

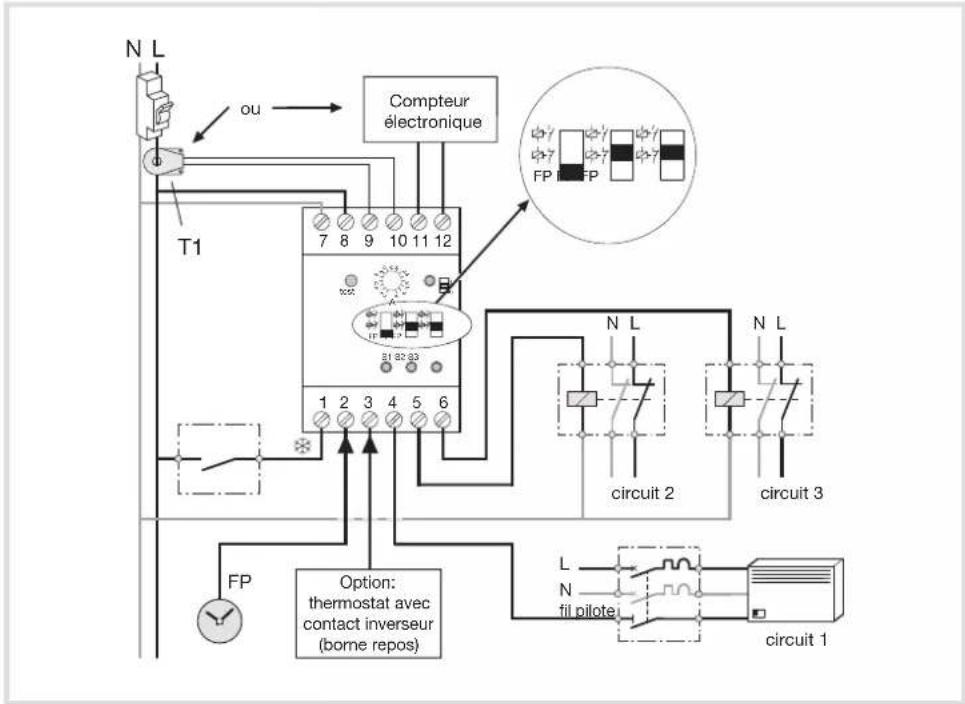

Exemple : commande d'un circuit chauffage par fil pilote et de deux circuits par contacteur à ouverture

N L ou → Compteur électronique T1 7 8 9 10 11 12 FP FP 31 52 53 1 2 3 4 5 6 N L circuit 2 N L circuit 3 FP Option: thermostat avec contact inverseur (borne repos) L N fil pilote circuit 1
