Caractéristiques techniques	Filtre secteur avec protection contre les surtensions, régulation de la tension, et isolation des bruits électriques.
Utilisation	Conçu pour les systèmes home cinéma, améliore la qualité sonore et protège les équipements audio/vidéo.
Maintenance et réparation	Vérifier régulièrement l'état des prises et des câbles. En cas de défaillance, contacter un professionnel pour la réparation.
Sécurité	Équipé de protections contre les surtensions et les courts-circuits. Ne pas utiliser si l'appareil est endommagé.
Informations générales	Compatible avec tous les appareils audio/vidéo standards. Garantie limitée du fabricant.

FOIRE AUX QUESTIONS - IT-Reference 20i Furman

Quelle est la fonction principale du Furman IT-Reference 20i ?

Le Furman IT-Reference 20i est un régulateur de tension et un filtre secteur conçu pour améliorer la qualité du son et la performance des systèmes home cinéma en éliminant les interférences électriques.

Comment installer le Furman IT-Reference 20i ?

Pour installer le Furman IT-Reference 20i, branchez-le à une prise électrique murale, puis connectez vos appareils audio/vidéo aux prises de sortie du Furman. Assurez-vous que l'unité est bien mise à la terre.

Que faire si le Furman IT-Reference 20i ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le cordon d'alimentation est en bon état et que le fusible du Furman n'est pas grillé.

Comment nettoyer le Furman IT-Reference 20i ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Le Furman IT-Reference 20i peut-il être utilisé avec des appareils de haute puissance ?

Oui, le Furman IT-Reference 20i est conçu pour gérer des charges élevées, mais il est important de ne pas dépasser la capacité maximale recommandée de 20 A.

Pourquoi le son de mon système home cinéma est-il encore perturbé malgré l'utilisation du Furman IT-Reference 20i ?

Il est possible que les interférences proviennent d'autres sources, comme des appareils voisins. Essayez de rebrancher le Furman sur une autre prise ou d'utiliser des câbles de meilleure qualité.

Le Furman IT-Reference 20i protège-t-il contre les surtensions ?

Oui, le Furman IT-Reference 20i offre une protection contre les surtensions grâce à sa technologie de filtrage avancée, ce qui aide à protéger vos appareils connectés.

Puis-je utiliser le Furman IT-Reference 20i à l'extérieur ?

Non, le Furman IT-Reference 20i est conçu pour une utilisation en intérieur uniquement. L'exposition à l'humidité ou aux intempéries peut endommager l'appareil.

Comment savoir si le Furman IT-Reference 20i fonctionne correctement ?

Un indicateur LED sur le panneau avant s'allume lorsque l'appareil est en marche. Si l'indicateur est éteint, vérifiez les connexions et l'alimentation.

Le Furman IT-Reference 20i nécessite-t-il un entretien régulier ?

Il n'y a pas d'entretien régulier requis, mais il est conseillé de vérifier de temps en temps les connexions et de nettoyer l'appareil pour un fonctionnement optimal.

MODE D'EMPLOI IT-Reference 20i Furman

IT-RefeRence 20i GuIde de l’uTIlIsaTeuR Caractéristiques

• Unité d’alimentation discrète symétrique supprimant les ronements au niveau du son et de l’image

• Quatre blocs de prises à blindage double avec alimentation discrète supprimant les interférences et le bruit entre composants

• Technologie du facteur de puissance assurant une alimentation sur demande pour les amplicateurs gourmands en énergie

• Technologie de ltrage linéaire (LiFT pour Linear Filtering Technology) assurant une clarté du son et de l’image sans précédent

• Suppression des surtensions c.a. pratiquement sans entretien

• Trois modules bidirectionnels et prêts pour la haute dénition assurant la suppression des surtensions pour les lignes coaxiales

• Module de suppression des surtensions amovible pour équipements de télécommunication Introduction Depuis plus de 33 ans, Furman ne cesse d’innover en matière de produits de conditionnement d’alimentation c.a. destinés aux professionnels les plus exigeants œuvrant dans les domaines de l’audio, de la vidéo et de la radiodiusion. Bien que le besoin pour une alimentation c.a. parfaite ait toujours existé, la technologie du IT-Reference 20i et sa mise en œuvre unique sont révolutionnaires et sans égal. Les besoins importants en alimentation c.a. qu’exige le matériel audio-vidéo professionnel ont conduit à des développements technologiques beaucoup plus poussés que ceux applicables aux produits d’alimentation types de cinéma-maison et d’audiophile. Pour les studios, les installations de sonorisation et de radiodiusion, les défaillances sont inacceptables. Les pannes d’équipement et les mauvais rend ements sont source de dépenses importantes. Il en est de même pour les cinémas- maison actuels. Notre technologie fondée sur des solutions, notre grande expertise en matière d’ingénierie et notre qualité de fabrication ont surmonté les enjeux que posent les lignes d’alimentation viciées d’aujourd’hui et ont conduit à la création du IT- Reference 20i. Le bruit en augmentation constante aecte les lignes d’alimentation d’aujourd’hui. Lorsque le bruit c.a. atteint les composants critiques de votre système, il masque les signaux de faible intensité et détériore le rendement. Ces signaux sont importants car ils transmettent les harmoniques essentielles et l’ambiance au niveau du son, ainsi que la profondeur et la netteté au niveau de l’image. Grâce à la technologie d’alimentation discrète symétrique exclusive à Furman, les écrans vidéo, les projecteurs, les lecteurs CD et DVD, les préamplicateurs et les convertisseurs reçoivent une alimentation à faible bruit et ltrée de façon linéaire, ainsi qu’une alimentation discrète symétrique contribuant à réduire considérablement le bruit c.a. tout en assurant le fonctionnement supérieur de vos composants critiques. Pour la première fois, vous obtiendrez un système de cinéma-maison ou un système de sonorisation sans compromis autant au niveau de l’image qu’au niveau du son. De plus, notre source d’alimentation discrète et symétrique assure une isolation complète par rapport aux autres composants reliés aux autres sources d’alimentation c.a. Elle supprime complètement les barres et le ronement dus au bruit provenant des boucles de masse, ainsi que le reux du système d’alimentation entre tous les équipements sensibles interconnectés, sans compromettre la sécurité au niveau électrique. Ainsi, les écrans plasma reçoivent une alimentation c.a. sans contamination par la terre depuis un lecteur CD et les préamplicateurs-processeurs assurent un fonctionnement sans bruit numérique causant une dégradation de la performance depuis un récepteur de signaux satellite. L’unité IT-Reference 20i utilise également notre circuit de correction du facteur de puissance exclusif. Enn, les composants vidéo, numériques et analogiques de faible puissance ne seront plus modulés ou déformés en raison des demandes extrêmes en courant c.a. de l’amplicateur de puissance. De plus, l’amplicateur de puissance prote d’une alimentation c.a. hautement ltrée et à impédance extrêmement basse. En fait, l’unité IT-Reference 20i est munie d’une réserve en courant continu de 9 A (charge de crête de plus de 80 A) pour les besoins en courant les plus extrêmes. Cette technologie permet aux amplicateurs de puissance et aux caissons d’extrêmes graves de fournir un rendement optimal en atteignant des niveaux de performance auparavant impossibles à réaliser.13

La performance de votre amplicateur ne sera plus jamais compromise par l’alimentation c.a. qui entre dans votre maison ou par des dispositifs de protection et de ltrage c.a. de piètre qualité. L’eet est si frappant que vous aurez l’impression que votre amplicateur fournit le double de puissance et qu’il ore une qualité considérablement améliorée. Lorsque vous utiliserez le IT-Reference 20i, vous constaterez immédiatement que votre système ore un son et des images beaucoup plus clairs et beaucoup plus précis. Vos présentations vidéo seront plus nettes et leurs couleurs plus réalistes grâce à une meilleure dénition des niveaux de gris et de noir, et elles présenteront une profondeur et une clarté grandement améliorées. Les sons transitoires seront rapides avec des moyennes et hautes fréquences à la fois douces et pures, tandis que les images seront nettement améliorées, sans compromettre les qualités propres à votre système. Installation Déballage Avant d’ouvrir l’emballage de votre unité, inspectez ce dernier de façon à repérer tout dommage évident et important ayant été causé à la boîte et aux matériaux de protection internes. S’il s’avère évident que le contenu de la boîte a été endommagé, contactez le transporteur qui a livré l’unité avant d’ouvrir l’emballage. Si, après avoir ouvert l’emballage, vous constatez que des dommages sont survenus en cours de transport, contactez le transporteur. Conservez tous les matériaux d’emballage et d’expédition. Vous en aurez besoin dans l’éventualité d’un retour de l’unité à l’usine aux ns de réparation. La boîte devrait contenir l’unité IT-Reference 20i, un cordon c.a. amovible, un ensemble de montage en bâti, un guide d’utilisation et une che d’enregistrement et de garantie. S’il manque un de ces éléments, veuillez contacter le service à la clientèle de Furman. Complétez et retournez votre che d’enregistrement et de garantie ou enregistrez le produit en ligne à l’adresse www.FurmanSound.com. L’enregistrement est recommandé et nous permet de déterminer si l’unité est sous garantie dans l’éventualité de la perte de vos documents de propriété originaux, en plus de nous permettre de vous informer des mises à niveau ou de vous transmettre d’autres renseignements importants. Information sur la sécurité et avertissements Veuillez lire et appliquer toutes les consignes de sécurité et d’utilisation avant d’installer votre IT-Reference 20i. Conservez ce guide aux ns de référence ultérieure.

• Il est interdit de démonter ou de modier l’unité par quelque moyen que ce soit. Cette unité ne renferme aucune pièce remplaçable par l’utilisateur.

• Vous devez conserver l’unité dans un endroit sec et la protéger contre l’humidité excessive.

• Vous devez prévenir la pénétration de liquides ou de corps étrangers dans l’unité. Les équipements d’éclairage domestiques ne doivent pas être reliés au IT-Reference 20i car leurs douilles ne sont pas compatibles avec l’alimentation symétrique et peuvent, par conséquent, présenter un risque de choc électrique. Nous recommandons de connecter seulement des équipements informatiques, audio et vidéos à ’unité IT-Reference 20i. Votre IT-Reference 20i devrait être réparé par un technicien de service qualié dans les cas suivants :

• Le cordon d’alimentation ou la che a été elochée, déformée ou coupée.

• Un corps étranger ou un liquide a pénétré à l’intérieur de l’unité.

• L’unité IT-Reference 20i a été exposée à la pluie ou à l’humidité.

• L’unité IT-Reference 20i semble ne pas fonctionner normalement ou sa performance s’est dégradée.

• L’unité IT-Reference 20i est tombée ou le boîtier est endommagé. Source d’alimentation La source d’alimentation à laquelle est reliée l’unité IT-Reference 20i doit être adéquate de façon à assurer un fonctionnement à 20 Ampères. Bien que l’unité puisse fonctionner au moyen d’une prise de courant de 15 A, des déclenchements nuisibles au niveau du panneau à disjoncteurs peuvent se produire. Si votre système comprend des amplicateurs de puissance audio multicanaux nécessitant une puissance plus importante, un disjoncteur calibré à 20 A est essentiel pour assurer une performance optimale. Si d’autres charges électriques utilisent la même ligne c.a., et que la charge continue de votre équipement fournit un excédent de 10 A, nous recommandons un disjoncteur calibré à 30 A et muni de ls de calibre 10. Pour les installations devant être conformes aux codes NEC, un circuit de 20 A dédié constitue l’exigence minimale. En cas de14 IT-RefeRence 20i GuIde de l’uTIlIsaTeuR doute, veuillez consulter un électricien de votre région. Dans certains cas, il sera peut-être nécessaire d’utiliser au moins deux unités IT-Reference 20i pour les systèmes de cinéma maison 5.1 et 7.1 plus complexes ayant un appel de puissance en continu excédant 20 A (consultez votre représentant des ventes ou un technicien de Furman Sound). Montage L’unité IT-Reference 20i est dotée de quatre pieds en caoutchouc de manière à permettre une installation sur tout type de table, d’armoire, d’étagère ou de plancher capable de soutenir un poids de 83 lb. Ces pieds sont faciles à retirer au moyen d’un tournevis Philips standard pour assurer le montage en bâti à côté d’autres composants. En raison du blindage interne de l’unité IT-Reference 20i, son installation à proximité d’autres composants est sans danger. En outre, l’unité IT-Reference 20i ne produit aucune chaleur appréciable sous des conditions normales d’utilisation et elle peut être montée en bâti dans une baie standard de 19 po en utilisant les équerres de montage en bâti. Ces équerres de montage (incluses dans l’emballage en plastique d’ensemble de montage) sont montées à eur à l’arrière de la surface du panneau avant de l’unité IT-Reference 20i. Elles se xent au châssis en retirant les deux (2) vis à tête fraisée plate situées dans les coins avant du panneau supérieur. L’installation de chaque équerre de montage exige trois (3) vis Philips à tête cylindrique bombée incluses dans l’ensemble de montage de l’unité IT-Reference 20i. Pour le montage en bâti, nous recommandons une installation dans la baie la plus près du sol en raison du poids de l’unité IT-Reference 20i (83 lb). Si le transport des bâtis est nécessaire, nous recommandons de procéder à un montage avec support arrière en raison du poids élevé de l’unité IT-Reference 20i. L’ensemble de support arrière n’est pas nécessaire dans le cas d’une installation xe. Il s’agit d’un accessoire oert en option et disponible auprès de votre détaillant Furman. Numéro de modèle du support arrière : RRM-3 REF. Connexion Acheminement du câble c.a. Une fois l’unité IT-Reference 20i installée, l’extrémité femelle de son cordon d’alimentation doit être reliée au connecteur IEC mâle situé sur le côté gauche du panneau arrière (si vous faites face au panneau arrière). Ensuite, la che Edison mâle doit être reliée à un prise appropriée (se reporter aux recommandations susmentionnées sur le courant nominal). Ce cordon c.a. véhicule un courant c.a. non équilibré qui est considérable. Il devrait être installé à l’écart des câbles porteurs de signaux importants ou ces derniers devraient se croiser à un angle de 90 degrés. Il devrait en être ainsi pour les cordons c.a. des amplicateurs de puissance branchés sur les prises à ltrage c.a. d’amplicateurs de puissance – haute intensité de l’unité IT- Reference 20i. Tous les autres composants reliés aux prises d’alimentation discrète symétrique des blocs (A) à (D) utilisent une alimentation c.a. symétrique et n’émettront pratiquement aucun champ; cette technologie permet une installation sans danger. Branchement de composants sur les prises d’alimentation symétrique Les prises d’alimentation symétrique de l’unité IT-Reference 20i devraient être utilisées pour tous les composants autres que des récepteurs avec amplication de puissance, des amplicateurs de puissance, des caissons d’extrêmes graves ou des enceintes ampliées. Chaque bloc d’alimentation discrète, de (A) à (D), comporte deux sorties en parallèle qui sont symétriquement équilibrées, ltrées et complètement isolées des blocs de sortie adjacents ou des quatre (4) prises d’amplicateurs de puissance – haute intensité. Il est important de souligner qu’en raison du positionnement en parallèle des prises de chaque bloc c.a., un bruit au niveau de l’alimentation du composant pourrait potentiellement «remonter» entre ces unités. Pour cette raison, il est recommandé que les systèmes comportant peu de composants (quatre unités au maximum, sans tenir compte des amplicateurs de puissance) utilisent un bloc d’alimentation indépendant par composant. Cela aura pour eet d’optimiser la performance en supprimant totalement la contamination et le bruit c.a. entre les composants! Pour les systèmes comportant un nombre plus élevé de composants, il sera possible d’atteindre de hautes performances grâce à un acheminement minutieux des cordons c.a. des composants vers les quatre blocs de prises d’alimentation discrète de l’unité IT-Reference 20i. Nous vous recommandons de séparer les processeurs numériques, ainsi que les lecteurs DVD et CD des préamplicateurs, des syntoniseurs et des magnétophones. De plus, les écrans vidéo et les convertisseurs devraient idéalement être séparés des composants audio.15

Branchement de composants sur les prises d’amplicateurs de puissance – haute intensité Beaucoup de systèmes audio et de cinéma maison haut de gamme ont des besoins combinés et continus en courant nettement inférieurs à 20 A. En fait, il est rare que les gros amplicateurs de puissance consomment de façon continue un courant de plus de 4 Ampères. Pour obtenir une performance optimale, il est essentiel que le ltre c.a. ait une impédance exceptionnellement faible et la capacité de surpasser de façon importante le courant nominal ecace (en continu) de façon à répondre aux demandes maximales de courant. L’unité IT-Reference 20i est conçue pour répondre à cette exigence, et plus encore. En eet, notre circuit de correction du facteur de puissance crée de façon ecace une réserve de courant supplémentaire de plus de 80 A, à la fois plus propre et plus performant que celui d’une ligne dédiée provenant de la centrale électrique régionale. Cette fonction élimine toute préoccupation quant à la compression de courant pouvant résulter de l’utilisation de conditionneurs d’alimentation ordinaires. En fait, le circuit de correction du facteur de puissance de Furman assure une impédance c.a. plus basse et un courant sur demande qui optimisent considérablement la performance de tout amplicateur de puissance. Remarque à propos de la technologie du facteur de puissance et de la consommation d’énergie Lorsque la technologie de technologie du facteur de puissance est utilisée (transitoire ou RMS), même les disjoncteurs les plus perfectionnés percevront une augmentation de la charge en courant. Bien que l’unité IT-Reference 20i ait été conçue pour un fonctionnement en continu à 20 A, en tenant compte que les demandes de courant de crête sont beaucoup plus importantes, l’appel de puissance total maximum en continu peut être limité selon une plage variant entre 1 500 et 2 100 W par unité IT- Reference 20i utilisée. La puissance ecace disponible avant le déclenchement du disjoncteur varie grandement en fonction de la réactance de la charge (vecteur). Plus simplement, le type de systèmes d’alimentation ou de circuits électroniques connectés à l’unité IT- Reference 20i auront un eet sur la charge de courant perçue par les disjoncteurs et, par conséquent, sur le déclenchement de ces derniers. Bien que les avantages que procure la technologie du facteur de puissance l’emportent sur l’appel de puissance en continu réduit, ce facteur doit être pris en compte au moment de concevoir un système de grande envergure exigeant des besoins importants en courant. L’appel de puissance en continu total de la plupart des composants électroniques est généralement exprimé en watts sur une plaque signalétique située près de leur cordon c.a. ou de leur connecteur c.a. Cette puissance de fonctionnement est simplement ajoutée pour indiquer l’appel de puissance ecace totale du système. Il est important de souligner que le circuit de correction du facteur de puissance de l’unité IT-Reference 20i n’a réellement aucun eet sur le courant débité depuis le compteur de votre établissement. L’unité IT-Reference 20i utilise environ 8,5 W, sans tenir compte des autres composants, ce qui vous permet de la laisser sous tension en tout temps. Raccordement Suggéré Protection de ligne téléphonique (x2) Cordon d’alimentation

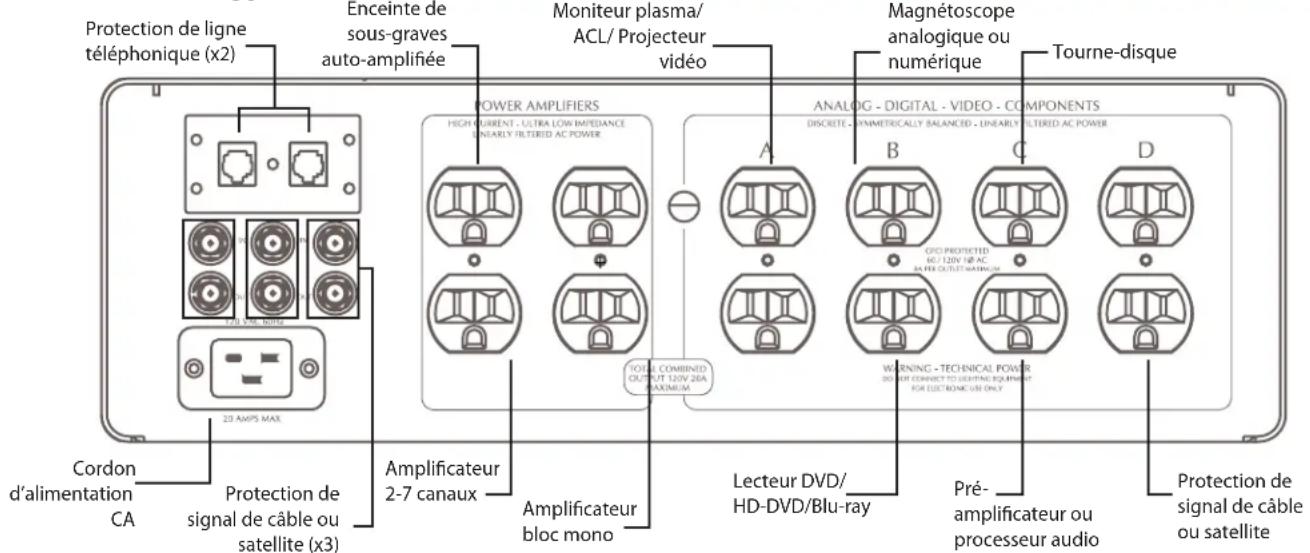

Protection de signal de câble ou satellite (x3) Enceinte de sous-graves auto-ampliée Moniteur plasma/ ACL/ Projecteur vidéo Tourne-disque Amplicateur 2-7 canaux Lecteur DVD/ HD-DVD/Blu-ray Pré- amplicateur ou processeur audio Protection de signal de câble ou satellite Amplicateur bloc mono Magnétoscope analogique ou numérique16 IT-RefeRence 20i GuIde de l’uTIlIsaTeuR Mise sous tension sans appel de courant (Soft Start) – Utilisation continue et temps de fonctionnement À la mise sous tension de l’unité IT-Reference 20i (l’interrupteur d’alimentation du panneau avant doit être en position On), la fonction Soft Start est activée. Vous entendrez un claquement à la première mise sous ou hors tension de l’unité IT-Reference. Ce bruit est produit par l’engagement ou le désengagement du relais de 30 A du circuit de mise sous tension sans appel de courant. Pratiquement aucun élément au niveau de la construction, de la conception ou des composants de l’unité IT- Reference 20i ne s’usera au cours de la durée de vie du produit, et il n’y a aucun appel de courant important, à l’exception de l’indicateur d’alimentation à DEL, du relais et du circuit de protection GFCI. Pour ces raisons, l’unité IT-Reference 20i peut demeurer sous tension de façon permanente à un coût mensuel minime. Il s’agit d’un avantage supplémentaire puisque beaucoup d’audiophiles et de vidéophiles constatent une amélioration considérable au niveau de la performance lorsque les composants de faible puissance sont allumés (sous tension) de façon permanente. En fait, cela est vrai dans le cas de l’unité IT-Reference 20i. Bien que le produit fonctionne parfaitement au sortir de la boîte, la performance des diérents circuits s’améliorera après environ deux semaines d’utilisation continue ou de fonctionnement. Disjoncteur de fuite à la terre (GFCI) Les quatre prises d’alimentation c.a. discrète symétrique et équilibrée de l’unité IT-Reference 20i orent une alimentation c.a. symétrique par laquelle le Neutre et le Positif du câble c.a. ont une tension de 60 V c.a. en polarité opposée, par rapport à la terre (0 V c.a.). Il s’agit d’un des avantages de l’unité IT-Reference 20i comparativement aux autres circuits de protection/ltre c.a. Bien que pratiquement tous les équipements électroniques fabriqués au pays soient conçus pour détecter les court-circuits et les autres problèmes d’équipement potentiellement dangereux au niveau du l d’alimentation relié à son Neutre, cela en est autrement lorsque l’alimentation est symétrique. Le neutre et le positif des prises symétriques de l’unité IT-Reference 20i ont une tension de 60 V c.a. par rapport à leur borne de terre. Cela ne cause aucun problème ou risque pour la sécurité, à moins qu’il y ait une défaillance au niveau du transformateur de l’unité IT-Reference 20i ou du système d’alimentation d’un composant connecté. Dans ce cas, nous devons prioriser la sécurité. La solution est notre disjoncteur de fuite à la terre GFCI (Ground Fault Circuit Interrupter). Le GFCI de Furman détecte toute variation d’intensité de courant au niveau des deux ls portant l’alimentation. On suppose que le courant manquant passe par le conducteur de terre (la broche ronde sur une prise c.a.). Le courant de terre indique souvent la présence d’un court-circuit dangereux. Si une variation est détectée, le GFCI déclenchera le disjoncteur interne des prises, et la prise c.a. double ne pourra en aucune façon fournir l’alimentation c.a. Pour rétablir l’unité, vous devez corriger la défaillance, appuyer sur la touche Reset située entre les deux prises c.a. symétriques noires. Une intensité de courant de 5 mA sut à déclencher le GFCI; pour résoudre ce problème, débranchez tous les appareils connectés aux prises d’alimentation symétrique de l’unité IT-Reference 20i. Ensuite, connectez un par un les appareils jusqu’au déclenchement du GFCI. Le fabricant de l’appareil en cause saura vous proposer les solutions possibles. Il est recommandé de tester une fois par an l’interrupteur GFCI de l’unité IT-Reference 20i. Il vous sut d’appuyer sur le bouton « TEST – GFCI protected ». Le fonctionnement adéquat du GFCI aura pour eet de déclencher le commutateur d’alimentation/disjoncteur principal de manière à couper l’alimentation. Après avoir vérié le bon fonctionnement du GFCI, vous n’avez qu’à rétablir l’alimentation en remettant le commutateur d’alimentation/de disjoncteur à la position On. Suppression de surtension transitoire pour lignes c.a. L’unité IT-Reference 20i est capable de supprimer pratiquement toute surtension instantanée qui est causée par la foudre ou les installations électriques commerciales grâce en partie aux éléments ultra réactifs du circuit de correction du facteur de puissance pour lignes c.a. de l’unité IT-Reference 20i. De plus, le circuit résiste aux pointes de tension importantes et instantanées de façon à ce qu’il n’y ait aucune pièce à réparer ou à remplacer à la suite d’un incident causé par une surtension transitoire. Cependant, il est important de souligner que la conception n’intègre pas de circuit ou de dispositif de régulation en cas de variations de tension répétées. Les ns auxquelles est destinée l’unité IT-Reference 20i ne nécessitent généralement pas ces fonctions. Si votre application exige spéciquement une régulation c.a., un arrêt en cas de variations de tension ou une distribution séquentielle de courant, Furman ore une gamme complète de produits répondant à ces besoins.17

Suppresseurs de surtension transitoire pour lignes de signaux numériques par satellite - lignes coaxiales de câblodistribution L’unité IT-Reference 20i assure une suppression de surtension transitoire autant pour les lignes coaxiales de câblodistribution et les lignes de signaux numériques par satellite utilisant des connecteurs coaxiaux standard. Comme ces suppresseurs de surtension fonctionnent en ligne (en ligne), ils requièrent un câble additionnel pour relier leur sortie au dispositif de contrôle nécessitant une protection. Tous les suppresseurs de surtension en ligne sont dotés de notre technologie exclusive prévenant la contamination par la terre. Cette dernière permet d’éliminer les bruits stridents au niveau audio et les barres de ronement au niveau vidéo qui sont produits par les suppresseurs en ligne ordinaires. De plus, nos suppresseurs pour lignes coaxiales de câblodistribution et lignes de signaux numériques par satellite sont compatibles avec les systèmes d’enregistrement sur disque dur (TIVO) et DV-R et sont prêts pour la télévision haute dénition numérique. Autant les signaux de porteuse que les signaux en bande large sont pris en charge par notre circuit. En fait, la perte au niveau de la bande passante est de moins de 0,1 dB à 1 GHz! Pour brancher vos câbles à ces dispositifs de protection en ligne, il vous sut de suivre les indications in et out indiquées à côté des connecteurs Cable et (ou) Satellite. REMARQUE : il est impossible d’obtenir un circuit de protection en ligne sans entretien pour lignes coaxiales de câblodistribution et lignes de signaux numériques par satellite, comme nous l’avons fait pour les modèles de 120 V c.a. Cela nécessiterait une largeur de bande réduite ne permettant pas la transmission du signal. Sous des conditions extrêmes, il est possible que la suppression de la surtension d’un de ces dispositifs soit sacriée à la suite d’un événement catastrophique. Si les signaux téléphoniques ne sont plus protégés, veuillez contacter le représentant de votre région, votre installateur ou Furman aux ns de réparation. Ces circuits étant modulaires, leur remplacement par un nouveau module TVSS peut être eectué en quelques secondes. Pour tester cette situation, il vous sut de débrancher le câble avec prises d’entrée et de sortie de l’unité IT-Reference 20i. Branchez la prise d’entrée sur le composant qui recevait précédemment la prise de sortie de façon à outrepasser le circuit de protection en ligne. S’il y a présence du signal (alors qu’il n’y en avait pas en utilisant l’unité IT-Reference 20i), cela signie que le circuit de protection est endommagé (en supposant qu’il fonctionnait normalement avant l’orage ou l’événement catastrophique).18 IT-RefeRence 20i GuIde de l’uTIlIsaTeuR Garantie Furman Sound, LLC garantit à l’acheteur original de l’unité Furman IT-Reference 20i, que ce produit sera exempt de tout défaut de matériel et de fabrication pendant une période de cinq ans à compter de la date d’achat. L’acheteur de ce produit a quinze jours à compter de la date d’achat pour compléter par Internet (sur le site Web de Furman) ou par la poste l’enregistrement dudit produit aux ns de garantie, faute de quoi l’acheteur verra sa période de garantie réduite à un an à compter de la date d’achat. Advenant que le produit ne fonctionne pas tel que spécié ci-dessus au cours de la période de garantie limitée, l’acheteur doit informer Furman par écrit des prétendus défauts. Si le type et la nature des défauts sont couverts par la présente garantie, Furman autorisera l’acheteur à retourner le produit à l’usine Furman ou à un centre de réparation autorisé de Furman. Les demandes au titre de la garantie devraient être accompagnées d’une copie de la facture originale indiquant la date d’achat; sauf dans le cas où un Enregistrement de garantie (Warranty Registration) a été complété en postant une che de garantie dûment remplie ou en ligne par le biais du site Web Furman. Les frais d’expédition à l’usine Furman ou à un centre de réparation autorisé de Furman sont assumés à l’avance par l’acheteur du produit. Furman doit, à ses frais, fournir un produit de remplacement ou, à la discrétion de Furman, réparer le produit défectueux. Les frais d’expédition aux ns de retour à l’acheteur seront assumés par Furman. GARANTIE COUVRANT L’ÉQUIPEMENT CONNECTÉ : la garantie de Furman Sound concernant l’équipement connecté couvre l’équipement endommagé par la tension transitoire (un « Événement ») alors qu’il est adéquatement connecté par l’entremise du Furman IT-Reference 20i à une ligne d’alimentation c.a. correctement câblée avec une mise à la terre à l’intérieur d’un lieu. La garantie de Furman Sound couvrant l’équipement connecté est limitée au montant de la franchise prévue à la police d’assurance de biens meubles de l’Acheteur jusqu’à concurrence de 500 $. Pour toute demande au titre de cette garantie couvrant l’équipement connecté, l’Acheteur doit envoyer à Furman une copie de sa demande de réclamation au titre de son assurance de biens meubles relativement à l’équipement endommagé et compléter le formulaire de demande au titre de la garantie de Furman couvrant l’équipement connecté (appelez Furman au [phone] pour obtenir ce formulaire). Furman se réserve le droit d’examiner le produit Furman endommagé, l’équipement connecté qui a été endommagé et le lieu où les dommages sont survenus. Tous les frais d’expédition d’un équipement endommagé à Furman aux ns d’inspection doivent être assumés par l’Acheteur. L’équipement endommagé doit être disponible aux ns d’inspection jusqu’à la n du traitement de la demande. La garantie de Furman couvrant l’équipement connecté est également valable pour une période de cinq ans à moins que l’Acheteur ne complète pas l’enregistrement de garantie dans les quinze jours suivant la date d’achat, délai après lequel la garantie couvrant l’équipement connecté sera réduite à un an à compter de la date d’achat. Toutes les garanties contenues dans les présentes sont nulles et sans eet si : le limiteur de surtension de Furman en fonction pendant l’événement n’est pas envoyé à Furman (à la charge de l’Acheteur) aux ns d’inspection à la demande de Furman; Furman détermine que le limiteur de surtension de Furman a été ouvert, incorrectement installé, modié de façon quelconque ou traqué; Furman détermine que les dommages ne résultent pas de l’Événement ou qu’aucun Événement n’a eu lieu; ou si Furman détermine que l’équipement connecté n’a pas été utilisé sous des conditions normales d’utilisation ou selon les instructions proposées par le Fabricant de l’équipement connecté. Tous les limiteurs de surtension de Furman doivent être reliés directement à une ligne d’alimentation c.a. adéquatement câblée. Les adaptateurs à deux et à trois broches et les autres rallonges ne sont pas permis. De telles installations auraient pour eet d’annuler la présente garantie. La garantie de Furman couvre uniquement les dommages causés à l’équipement correctement connecté et qui, à la discrétion de Furman, résultent d’un Événement. Elle ne couvre pas les dommages attribuables à l’un ou l’autre des cas fortuits (autre que la foudre) suivants : inondation, tremblement de terre, guerre, acte de terrorisme, acte de vandalisme, vol, usure normale, usage abusif, mauvais traitement, érosion, déplétion, désuétude, dommages résultant d’une basse tension (c.- à-d. panne de courant localisée ou baisse de tension), programme non autorisé, modication ou altération de l’équipement. En aucun cas vous ne devez utiliser ce produit avec une génératrice, un appareil de chauage, une pompe de puisard, un appareil dont l’utilisation est liée à l’eau, un appareil de maintien en vie, un appareil médical, un chargeur de batterie pour automobile, motocyclette, ou voiturette de golf. À utiliser à l’intérieur et dans un endroit sec seulement. Toutes les garanties contenues dans les présentes seront nulles et sans eet si le produit est utilisé de quelque façon que ce soit avec tout appareil susmentionné. CETTE GRANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, Y COMPRIS MAIS SANS S’Y LIMITER, TOUTES LES GARANTIES IMPLICITES DE COMMERCIABILITÉ ET DE CONFORMITÉ A UN USAGE PARTICULIER. La garantie de Furman ne couvre pas les dommages ou défauts résultant d’un usage ou d’une manipulation inappropriée ou anormale du produit; les dommages ou défauts résultant d’une installation inadéquate; les défauts d’un produit ou de composants non fabriqués par Furman; les dommages résultant de l’utilisation de produits ou de composants non fabriqués par Furman. Furman se réserve le droit d’annuler cette garantie dans l’éventualité où le produit a été modié de quelque façon que ce soit sans l’autorisation écrite de Furman. De plus, cette garantie ne s’applique pas aux produits qui ont été altérés ou réparés par des personnes autre que celles dont il est fait mention dans l’autorisation écrite de Furman. CETTE GARANTIE EST EXCLUSIVE. L’obligation exclusive de Furman consiste à réparer ou à remplacer le produit défectueux de la façon et pendant la période susmentionnées. Furman n’a aucune autre obligation relativement à ce produit ou à toute pièce de celui-ci, qu’elle soit basée sur le contrat, la négligence, la responsabilité stricte ou autre. En aucun cas, que ce soit en vertu de cette garantie limitée ou autre, Furman ne sera responsable des dommages consécutifs, spéciaux ou indirects. TOUT ÉNONCÉ ORAL OU ÉCRIT de la part des employés ou des représentants de Furman NE CONSTITUENT PAS UNE GARANTIE, ne doit pas être pris en compte par l’acheteur et ne fait pas partie du contrat de vente ou de cette garantie limitée. Cette garantie limitée expose l’intégralité de l’obligation de Furman relativement au produit. Si une partie de cette garantie limitée est jugée nulle ou illégale, le reste demeure en vigueur. Les demandes en vertu de la garantie devraient être accompagnées d’une copie de la facture originale indiquant la date d’achat; sauf dans le cas où un Enregistrement de garantie (Warranty Registration) a été complété en postant une che de garantie à la suite de l’achat ou le produit a été enregistré en ligne. Avant de retourner tout équipement aux ns de réparation, veuillez vous assurer qu’il est adéquatement emballé et protégé contre les dommages pouvant survenir en cours de transport, et qu’il est assuré. Le texte original anglais de couverture de garantie servira en cas de litige.19

Spécifications Capacité de courant c.a. : Entrée : source avec capacité de 20 Ampères requise Sortie : courant ecace de 12 à 20 A * (maximum, toutes les prises combinées – en continu)

• En raison du circuit de technologie du facteur de puissance, la puissance ecace disponible varie selon la réactance de la charge (vecteur). Toutefois, cela aecte uniquement le disjoncteur au niveau de l’appel de puissance ecace en continu. Puisque les amplicateurs de puissance ont des besoins élevés en courant transitoire, l’unité IT-Reference 20i ne sera jamais aectée par la compression de courant. Bien au contraire, elle améliorera l’alimentation de l’amplicateur de puissance, tout en réduisant l’impédance d’entrée c.a. de manière à en maximiser le fonctionnement. Atténuation du bruit : Mode transversal (diérentiel) >20 dB de 1 kHz à 2 kHz; >40 dB de 2 kHz à 100 kHz; >80 dB de 100 kHz à 1 GHz (courbe d’atténuation linéaire avec impédance de ligne de 0,05 à 100 ohms) Mode commun > 95 dB de 10 Hz à 50 kHz; > 40 dB de 50 kHz à 1 MHz Prises : 8 (prises d’alimentation discrète symétrique) 4 (prises avec correction du facteur de puissance – réserve de 9 A RMS – charge résistive – charge de crête de plus 80 A) Suppression de surtension transitoire : Ligne 120 V c.a. non sacriciel avec contamination nulle par la terre Telco Câble / Satellite perte de moins de 0,1 dB au niveau de la ligne Dimensions (H x L x P) : 5,75 x 17 x 15,625 po (format 3U standard sans les pieds) Poids : 83 lb Consommation d’énergie : 8,5 W pour l’achage et les circuits de commande indépendamment de la charge réelle Certication de sécurité : ETL / C-ETL (Dans le processus)nOTesnOTes1690 Corporate Circle • Petaluma, California, USA 94954 Phone: [phone] • Fax: [phone] www.FurmanSound.com ITREF20iM_Rev2a
