SUPERKALL - Réfrigérateur IKEA - Notice d'utilisation et mode d'emploi gratuit

Marque	IKEA
Modèle	SUPERKALL
Type de produit	Réfrigérateur congélateur encastrable
Hauteur	1785 mm
Largeur	540 mm
Profondeur	550 mm
Volume net réfrigérateur	180 L
Volume net congélateur	68 L
Système de dégivrage	Automatique (frigo et congélateur)
Consommation d'énergie	390 kWh/an
Tension	115 V
Fréquence	60 Hz
Niveau sonore	42 dB(A)
Classe énergétique	E-star
Éclairage intérieur	DEL
Panneau de commande	Tactile avec indicateur de température
Fonctions	Réglage température, verrouillage panneau, alarme défaut
Entretien	Nettoyage intérieur avec eau tiède et savon neutre ; vérification joints et drain
Sécurité	Mise à la terre obligatoire, réfrigérant inflammable (R600a), verrouillage enfant
Pièces détachées	Contacter le service après-vente IKEA (pièces d'origine uniquement)
Garantie	5 ans limitée (voir conditions)

FOIRE AUX QUESTIONS - SUPERKALL IKEA

Comment installer correctement le réfrigérateur SUPERKALL ?

L'appareil doit être installé par une personne qualifiée. Placez-le dans un endroit sec et bien aéré, à distance de sources de chaleur. Laissez reposer 4 heures avant de brancher pour permettre à l'huile de retourner dans le compresseur. Suivez les instructions de montage fournies.

Comment régler la température du réfrigérateur ?

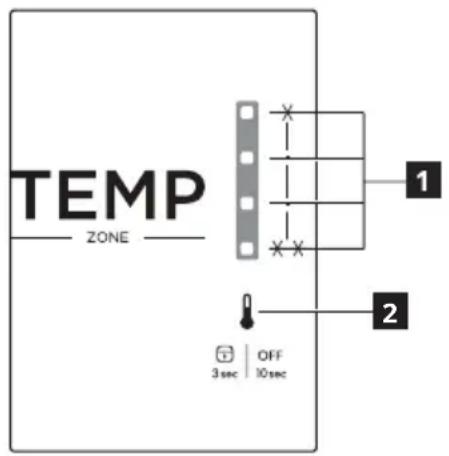

Appuyez sur le bouton Fonction du panneau de commande pour sélectionner une température préréglée (2°C, 4°C, 6°C ou 8°C). L'appareil applique le nouveau réglage après 30 secondes. Ajustez selon la charge et la température ambiante.

Comment dégivrer le congélateur ?

Le congélateur dispose d'un dégivrage automatique, mais une couche de givre peut se former. Pour dégivrer manuellement, débranchez l'appareil, retirez les aliments, laissez la porte ouverte jusqu'à ce que le givre fonde, puis essuyez et rebranchez.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Nettoyez l'intérieur et les accessoires avec de l'eau tiède et du savon neutre. Rincez et séchez soigneusement. N'utilisez pas de produits abrasifs ni de laine d'acier.

Que faire si l'appareil fait un bruit inhabituel ?

Des bruits de gargouillement, pulsation ou craquement sont normaux. Si l'appareil est bruyant, vérifiez qu'il est de niveau et stable. Ajustez les pieds si nécessaire.

Pourquoi la porte ne se ferme-t-elle pas correctement ?

Vérifiez que les étagères sont bien positionnées, que les joints sont propres et que l'appareil est de niveau. Si nécessaire, ajustez la porte selon les instructions de montage.

Comment remplacer l'ampoule d'éclairage ?

Seul un technicien agréé peut remplacer l'éclairage à DEL. Contactez le centre de service après-vente IKEA pour effectuer cette opération.

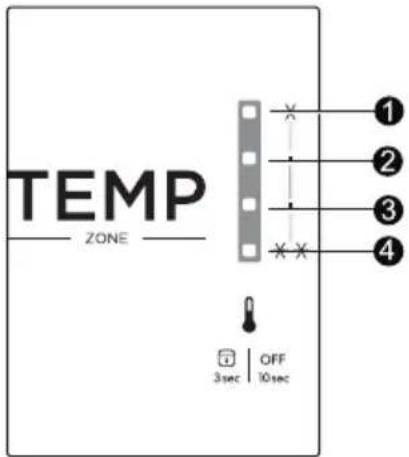

Que signifie le voyant clignotant sur le panneau de commande ?

Un voyant clignotant indique un défaut : capteur de température, dégivrage ou ambiant. Consultez le tableau de dépannage dans la notice et contactez le service après-vente si le problème persiste.

Comment conserver les aliments dans le réfrigérateur ?

Placez les aliments couverts ou emballés pour éviter le transfert d'odeurs. Les fruits et légumes dans le tiroir prévu, la viande sur la tablette au-dessus du bac à légumes. Ne mettez pas d'aliments chauds.

Quelle est la durée de la garantie IKEA pour ce réfrigérateur ?

La garantie IKEA est de 5 ans à compter de la date d'achat, pour une utilisation domestique. Elle couvre les défauts de matière et de fabrication. Conservez votre preuve d'achat.

MODE D'EMPLOI SUPERKALL IKEA

Veuillez vous reporter à la dernière page du présent manuel pour la liste complète des prestataires de service après-vente désignés par IKEA et les numéros de téléphone nationaux correspondants.

Veuillez enregistrer vos numéros de modèle et de série ci-dessous à titre informatif.

Date d'achat

Numéro de modèle

Numéro de série

Veuillez brocher votre reçu ici pour vous y référer ultérieurement.

Vérifications avant installation

Réfrigérateur encastrable

Installation encastrée terminée

Porte

La porte se ferme complètement sur l'armoire de tous les côtés. La porte est de niveau.

Mise à niveau

Le réfrigérateur est de niveau d'un côté à l'autre et incliné de 6 mm (1/4 po) de l'avant à l'arrière. L'armoire a un appui solide aux quatre coins. Alimentation électrique : l'alimentation électrique de la maison est sous tension. Le réfrigérateur est branché.

Vérifications finales

Matériel d'expédition retiré. Température du réfrigérateur réglée.

ESPAGNOL

Renseignements de sécurité importants 22

Installation 26

Première utilisation 27

Description du produit 28

Fonctionnement 29

Utilisation quotidienne 30

Trucs et astuces 31

Entretien et nettoyage 32

Dépannage 34

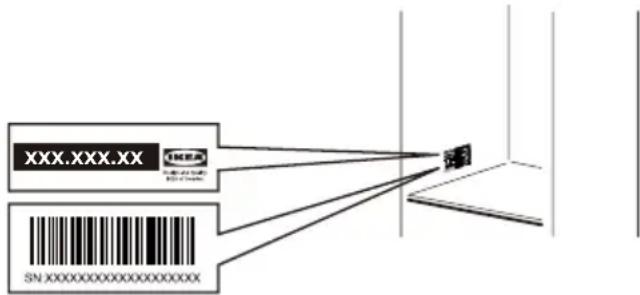

Données techniques 36

Préoccupations environnementales 37

Garantie limitée IKA 37

Sujet à modifications sans préavis.

Renseignements de sécurité importants

• Lisez ces instructions.
• Conservez ces instructions. Tenez compte de tous les avertissements.
• Suivez toutes les instructions.
• Conservez tous les documents pour usage ultérieur ou pour le prochain propriétaire.
• Le fabricant n'est pas responsable si vous ne respectez pas les instructions et avertissements de fonctionnement et d'installation.
• Sachez reconnaître ces symboles de sécurité.

Ceci est le symbole de mise en garde, relatif à la sécurité, qui avertit les utilisateurs des risques potentiels pour eux-mêmes et pour les autres. Tous les avertissements de sécurité sont précédés du symbole de mise en garde et des mots suivants : Avertissement : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves. Attention : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou modérées.

Respectez les avertissements suivants.

DANGER : Risque d'enfermement d'un enfant. Avant de jeter votre ancien réfrigérateur ou congélateur :

• Retirez les portes.
• Laissez les tablettes en place de façon à empêcher l'accès aux enfants.
• AVERTISSEMENT : Gardez les ouvertures de ventilation dans le boîtier de l'appareil ou dans la structure intégrée, dégagées de toute obstruction.
• AVERTISSEMENT : N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le dégivrage, autres que ceux recommandés par le fabricant.
• AVERTISSEMENT : Ne pas endommager le circuit frigorigène.
• AVERTISSEMENT : Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de conservation des aliments de cet appareil, sauf s'ils sont du type recommandé par le fabricant.
• Ne stockez pas de substances explosives telles que des bombes aérosols contenant un gaz propulseur inflammable dans cet appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, sauf si elles ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou toute autre personne qualifiée afin d'éviter tout danger.
• N'utilisez pas de rallonges ou d'adaptateurs non mis à la terre (à deux broches).
• L'appareil doit être débranché après utilisation et avant de procéder à l'entretien de l'appareil par l'utilisateur.
• ATTENTION : Afin de prévenir qu'un enfant ne soit emprisonné, garder hors d'atteinte des enfants et loin du congélateur ou du réfrigérateur.
• AVERTISSEMENT : Le système renferme un réfrigérant sous haute pression. Ne modifiez pas le système. Celui-ci doit être entretenu par du personnel qualifié seulement.
• DANGER : Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé. N'utilisez pas de dispositif mécanique pour dégeler le réfrigérateur. Ne percez pas les tuyaux de réfrigérant.
• DANGER : Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé. Ne doit être réparé que par du personnel formé. Ne percez pas les tuyaux de réfrigérant.
• ATTENTION : Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé. Consultez le manuel de réparation/le guide de l'utilisateur avant de tenter de réparer ce produit. Toutes les mesures de sécurité doivent être observées.
• ATTENTION : Risque d'incendie ou d'explosion. Mettre au rebut conformément aux réglementations fédérales ou locales. Réfrigérant inflammable utilisé.
• ATTENTION : Risque d'incendie ou d'explosion en cas de perforation des tuyaux de réfrigérant ; suivre les directives de manipulation avec soin. Réfrigérant inflammable utilisé.
• AVERTISSEMENT : Remplir avec de l'eau potable seulement.
• AVERTISSEMENT : Relier à un tuyau d'eau potable seulement.
• AVERTISSEMENT : Pour éviter tout risque dû à l'instabilité de l'appareil, celui-ci doit être fixé conformément aux instructions.
• AVERTISSEMENT : Le système de réfrigération est sous haute pression. Ne le modifiez pas. Contactez un personnel de service qualifié avant de le mettre au rebut.

Sécurité des enfants

• Tenez les enfants à l'écart de l'emballage et des pièces. Risque d'étouffement dû aux cartons pliants et à la pellicule plastique !
• Ne laissez pas les enfants jouer avec l'appareil !
• Détruisez ou recyclez le carton, les sacs en plastique et tout matériel d'emballage extérieur immédiatement après le déballage du réfrigérateur. Les enfants ne devraient jamais utiliser ces articles pour jouer. Les cartons recouverts de tapis, de couvre-lits, de draps en plastique ou de film étirable peuvent former des chambres hermétiques et peuvent rapidement provoquer la suffocation.

Consignes de sécurité générales

- dans une maison de campagne ; dans les salles du personnel des magasins, les bureaux et autres milieux de travail ; - par des clients à l'hôtel, au motel, dans des chambres d'hôtes et autres milieux de type résidentiel ;

• Cet appareil est destiné à servir en contexte domestique comme :
• Seules les pièces d'origine fournies par le fabricant doivent être utilisées. Seules les pièces d'origine satisfont aux exigences de sécurité.
• N'utilisez pas d'appareils électriques à l'intérieur de l'appareil (par ex., chauffage, machine à glaçons électrique, etc.). Risque d'explosion !
• N'utilisez pas d'eau pulvérisée ni de vapeur pour nettoyer l'appareil. La vapeur peut pénétrer les pièces électriques et provoquer un court-circuit. Risque de choc électrique !
• N'utilisez pas d'instruments pointus et à bord coupant pour retirer le givre ou les couches de glace. Vous pourriez endommager les composants internes sensibles, y compris les tubes de réfrigérant. Une fuite de réfrigérant peut s'enflammer ou provoquer des blessures aux yeux.
• N'y conservez que de l'alcool à haute résistance bien fermé et debout.
• Ne jamais couvrir ni bloquer les ouvertures de ventilation de l'appareil.
• Éteignez l'appareil avant de le nettoyer.
• Nettoyez l'appareil avec un chiffon doux et humide. N'utilisez que des détergents neutres. N'utilisez pas de produits abrasifs, de tampons abrasifs, de solvants ni d'objets métalliques.
• Gardez les pièces en plastique et le joint du réfrigérateur exempts d'huile et de graisse. Sinon, les pièces et le joint du réfrigérateur deviendront poreux.
• Ne montez pas sur l'appareil et ne vous appuyez pas en mettant du poids sur la base, la porte et les étagères, etc. de l'appareil.

Transport

L'appareil est lourd et doit être manipulé avec soin pendant le transport et l'installation. En raison du poids et des dimensions de l'appareil, au moins deux personnes sont requises pour mettre l'appareil en place en toute sécurité et éviter de blesser des gens ou d'endommager l'appareil.

Installation

Avertissement ! Seule une personne qualifiée peut installer l'appareil.

• Retirez tout l'emballage et les boulons de transport.
• Ne pas installer ni utiliser un appareil défectueux.
• Suivez les instructions d'installation fournies avec l'appareil.
• Soyez toujours prudent lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité et des chaussures fermées. Assurez-vous d'une bonne circulation d'air autour de l'appareil.
• N'inclinez pas le réfrigérateur à plus de 45° par rapport à la position verticale lors de son déplacement.
• Lors de la première installation ou après avoir inversé la porte, attendez au moins 4 heures avant de brancher l'appareil à la prise de courant. Cette procédure vise à permettre à l'huile de retourner dans le compresseur.
• Avant d'effectuer toute opération sur l'appareil (par ex. inverser la porte), retirez la fiche de la prise de courant.
• N'installez pas l'appareil à proximité d'une source de chaleur (cuisinière, four, plaque de cuisson). L'appareil doit être adossé au mur.
• N'installez pas l'appareil en plein soleil.
• N'installez pas l'appareil dans des lieux trop humides ou trop froids comme une chambre froide, un garage ou une cave à vin.
• Lorsque vous déplacez l'appareil, soulevez-le par le bord avant afin d'éviter de rayer le plancher.

Branchement électrique

Avertissement ! Risque d'incendie et de choc électrique. Avertissement ! En positionnant l'appareil, assurez-vous que le cordon d'alimentation ne soit ni coincé ni endommagé. Avertissement ! N'utilisez pas d'adaptateur multiprise ni de rallonge. Avertissement ! Ne coupez en aucun cas la broche de mise à la terre, ne la retirez pas et ne la contournez pas.

Fiche à 3 broches

Goupille de mise à la terre Prise à 3 broches

Boîte électrique mise à la terre

L'appareil doit être mis à la terre. L'appareil doit être branché sur sa propre prise de courant dédiée CA de 115 Volts, 60 Hz, 15 Ampères, uniquement. Le cordon d'alimentation de l'appareil est muni d'une fiche de mise à la terre à 3 broches pour votre protection contre les risques d'électrocution. Il doit être branché directement dans une prise à 3 broches correctement mise à la terre. La prise doit être installée conformément aux codes et règlements locaux. Consultez un électricien qualifié. Évitez de brancher le réfrigérateur sur un circuit protégé par un disjoncteur différentiel de fuite à la terre (DDFT). - S'il existe une prise murale standard à 2 broches, il est de la responsabilité du client de la remplacer par une prise murale à 3 broches correctement mise à la terre. - Ne débranchez jamais l'appareil en tirant sur le cordon d'alimentation. Toujours saisir fermement la fiche et la tirer en ligne droite pour ne pas endommager le cordon d'alimentation. - La performance pourrait être affectée si la tension varie de 10 % ou plus. Faire fonctionner l'appareil sur un courant insuffisant peut endommager le

compresseur. Ce genre de dommage n'est pas couvert par notre garantie.

• Ne branchez pas l'appareil sur une prise de courant contrôlée par un interrupteur mural ou à tirette pour éviter que l'appareil ne s'éteigne accidentellement. Assurez-vous que les paramètres de la plaque signalétique sont compatibles avec les caractéristiques électriques de l'alimentation secteur. Utilisez toujours une prise antichoc correctement installée. Assurez-vous de ne pas endommager les composants électriques (par exemple, prise de courant, cordon d'alimentation, compresseur). Contactez le centre de service autorisé ou un électricien pour changer les composants électriques.
• Le cordon d'alimentation doit rester en dessous du niveau de la fiche secteur.
• Branchez la fiche secteur sur la prise de courant uniquement à la fin de l'installation. Assurez-vous que la prise de courant est accessible après l'installation.

Utilisation

Avertissement ! Risque de blessure, de brûlure, d'électrocution ou d'incendie.

L'appareil renferme un gaz inflammable,

de l'isobutane (R600a), un gaz naturel dont le niveau de compatibilité avec l'environnement est élevé. Faites attention à ne pas endommager le circuit de réfrigérant renfermant l'isobutane.

• La surface du compresseur devient chaude : La surface du compresseur peut devenir chaude lors du fonctionnement normal. N'y touchez pas avec les mains.
• Ne modifiez pas les particularités de cet appareil.
• Ne mettez pas d'appareil électrique (par exemple, des sorbetières) dans l'appareil à moins d'indication contraire du fabricant.
• Si le circuit de réfrigérant est endommagé, assurez-vous qu'il n'y a pas de flammes ni de sources d'ignition dans la pièce. Aérez la pièce.
• Ne laissez pas d'objet chaud toucher les parties en plastique de l'appareil.
• Ne mettez pas de soda dans le congélateur. Cela créera une pression dans le contenant du breuvage.
• Ne mettez pas de gaz ni de liquide inflammable dans l'appareil.
• Ne placez pas de produits inflammables ou d'articles imbibés de produit inflammable dans l'appareil ni à proximité.
• Ne touchez pas au compresseur, ni au condenseur. Ils sont chauds.
• Ne retirez pas et ne touchez pas d'articles se trouvant au congélateur avec des mains humides ou mouillées.
• Ne pas recongeler ce qui a été dégelé.
• Suivez les directives de conservation sur l'emballage du produit congelé.

Éclairage intérieur

Avertissement ! Risque de choc électrique.

• L'ampoule est uniquement destinée à l'éclairage intérieur de l'appareil. Ne l'utilisez pas pour l'éclairage domestique.

Entretien et nettoyage

Avertissement ! Risque de blessure ou de dommage à l'appareil.

• Avant l'entretien, éteignez l'appareil et débranchez la fiche secteur de la prise de courant.
• Cet appareil contient des hydrocarbures dans l'unité de refroidissement. Seule une personne qualifiée peut effectuer l'entretien et la recharge de l'unité.
• Vérifiez régulièrement le drain de l'appareil et nettoyez-le, si nécessaire. Si le drain est obstrué, de l'eau de dégivrage s'accumule à la base de l'appareil.

Service

• Pour réparer l'appareil, contactez le centre de service agréé indiqué à la fin du présent manuel.
• Utilisez uniquement des pièces de rechange d'origine.
• Veuillez noter que l'auto-réparation ou la réparation non professionnelle peut avoir des conséquences sur la sécurité et peut annuler la garantie.

Mise au rebut ajustée de votre appareil

Avertissement ! Risque d'enfermement d'un enfant.

• Débranchez l'appareil de la prise de courant.
• Coupez le cordon d'alimentation et jetez-le.
• Retirez la porte pour empêcher les enfants et les animaux de compagnie d'y rester enfermés.
• Le circuit de réfrigérant et les matériaux d'isolation de cet appareil sont respectueux de l'ozone.
• La mousse isolante contient des gaz inflammables. Contactez vos autorités locales pour savoir comment éliminer correctement l'appareil.
• N'endommagez pas la partie de l'unité de refroidissement située à proximité de l'échangeur de chaleur.
• Nous encourageons fortement les méthodes de recyclage et d'élimination responsable des appareils. Vérifiez auprès de votre société de services publics ou visitez le site www.energystar.gov/recycle pour plus de renseignements sur le recyclage de votre ancienne unité.

Élimination CFC/HCFC

Votre ancien réfrigérateur peut avoir un système de refroidissement utilisant des CFC ou des HCFC (chlorofluorocarbures ou hydrochlorofluorocarbures). On estime que les CFC et les HCFC nuisent à l'ozone stratosphérique s'ils sont rejetés dans l'atmosphère. D'autres réfrigérants peuvent également nuire à l'environnement s'ils sont rejetés dans l'atmosphère.

Si vous jetez votre ancien réfrigérateur, assurez-vous que le réfrigérant soit retiré pour une élimination appropriée par un technicien qualifié. Si vous rejetez intentionnellement du réfrigérant, vous pourriez être passible d'amendes et d'emprisonnement en vertu des dispositions de la législation environnementale.

Avertissements de la proposition 65 de l'État de Californie

Avertissement ! Ce produit peut vous exposer à des produits chimiques, dont le chlorure de vinyle, qui est reconnu par l'État de Californie comme causant le cancer et des malformations congénitales ou d'autres troubles de la reproduction. Pour plus de renseignements, visitez le site web www.P65Warnings.ca.gov.

Installation

Avertissement ! Reportez-vous aux chapitres Sécurité.

Positionnement

• Suivez les instructions de montage à part pour l'installation de cet appareil.
• Cet appareil doit être installé à l'intérieur dans un milieu sec et bien aéré.
• N'installez pas cet appareil :
• en plein air ; - dans un environnement avec des écoulements d'eau ; - dans des pièces où il y a un risque de gel.

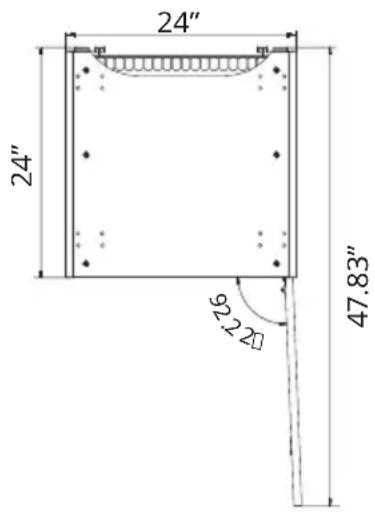

Emplacement

• Pour optimiser les performances, installez l'appareil à une distance de toute source de chaleur comme les radiateurs, chaudières, lumière directe du soleil, etc. Assurez-vous que l'air puisse circuler librement à l'arrière de l'armoire.
• Laissez suffisamment d'espace pour accéder à la porte et l'ouvrir.
• Pour des informations plus détaillées sur les dimensions du produit, reportez-vous aux instructions de montage à part.

Installation dans une armoire

L'appareil est conçu pour être encastré dans une armoire. Reportez-vous aux instructions de montage à part pour une installation détaillée.

Branchement électrique

Attention ! Tout travail électrique requis pour l'installation de cet appareil doit être effectué par un électricien qualifié ou une personne compétente.

Avertissement ! Cet appareil requiert une mise à la terre. Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Le fabricant décline toute responsabilité en cas de non-respect de ces mesures de sécurité.

Première utilisation

Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première fois, lavez l'intérieur et tous les accessoires internes avec de l'eau tiède, de l'eau savonneuse ou un détergent dilué afin d'éliminer l'odeur typique d'un produit neuf, puis séchez soigneusement.

Important ! N'utilisez pas de détergent ou de poudre abrasive, car ils endommageraient le fini.

Description du produit

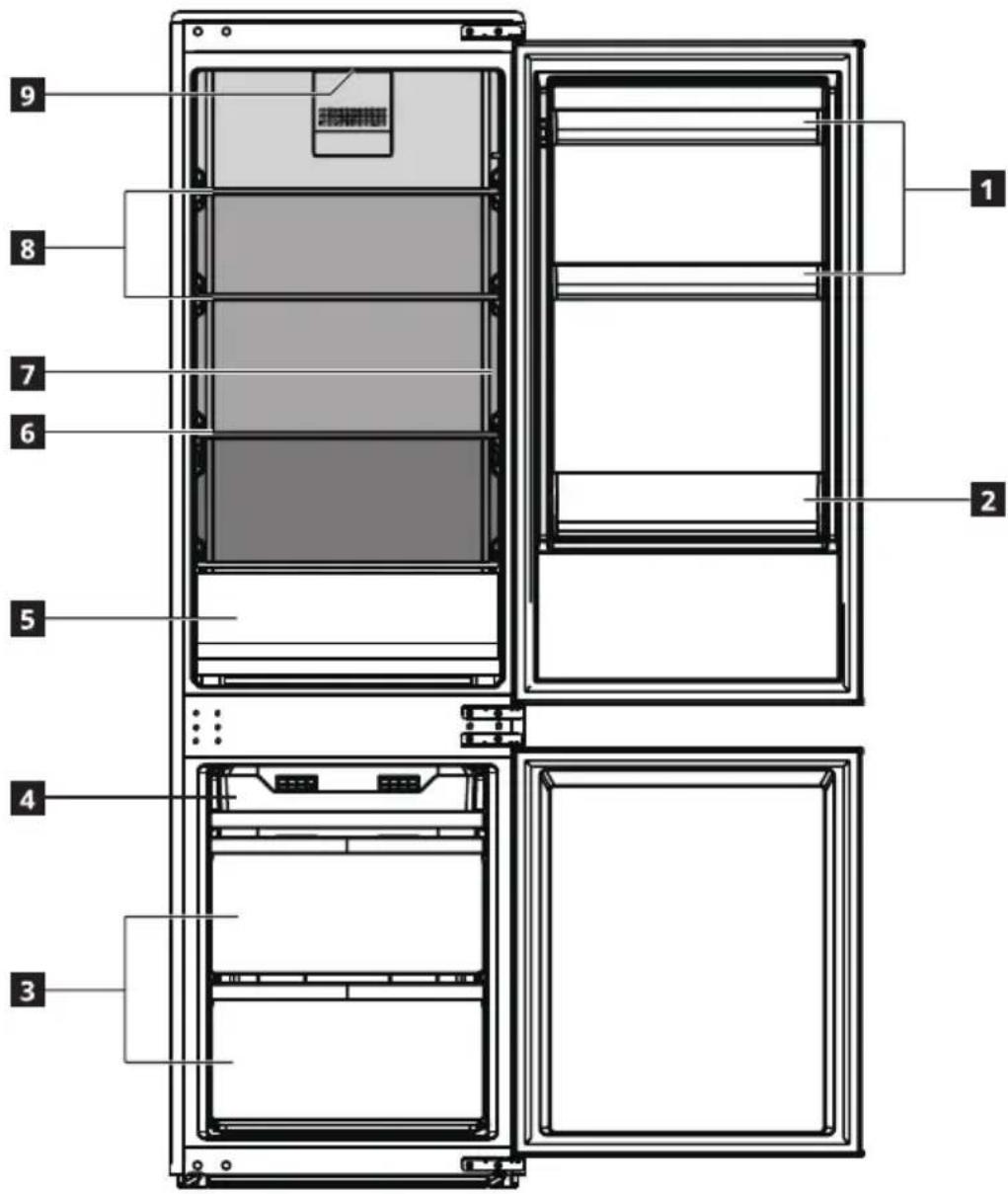

Présentation du produit

1 Casiers de porte 2 Casier à bouteilles 3 Tiroirs de congélateur 4 Bac de congélation 5 Tiroir à légumes 6 Étagère en verre

7 Panneau de commande 8 Tablettes en verre 9 Éclairage à DEL

Zone moins froide Zone de température intermédiaire Zone la plus froide

Fonctionnement

Panneau de commande

1 Indicateur de température

2 Bouton Fonction

Mise en marche

Avertissement ! Reportez-vous à la rubrique « Branchement électrique » du chapitre Sécurité.

Branchez la fiche secteur sur la prise de courant. L'écran du panneau de commande s'allume. Pour modifier la température, reportez-vous à la rubrique relative au réglage de la température.

Lors de la première utilisation de l'appareil, réglez la température plus froide et laissez fonctionner l'appareil sans y mettre de nourriture jusqu'à ce qu'il s'arrête automatiquement à la température réglée. Normalement, cela prend de 2 à 3 heures, puis réglez la température souhaitée et mettez de la nourriture dans l'appareil.

N'utilisez pas d'objet tranchant pour contrôler l'écran tactile.

Pour éteindre

• Pour éteindre l'appareil, appuyez sur le bouton 2 Fonction du panneau de commande et maintenez-le enfoncé pendant 10 secondes. Après 30 secondes, l'appareil s'éteint, toutes les charges sont éteintes et l'affichage et la commande du réfrigérateur sont tous éteints en mode de mise hors tension.
• Pour rallumer l'appareil, appuyez sur le bouton 2 Fonction.

Pour débrancher l'appareil de l'alimentation électrique, débranchez la fiche secteur de la prise de courant.

Verrouiller/déverrouiller

• Si la porte est fermée et qu'aucun bouton n'est appuyé pendant 30 secondes, le panneau de commande sera verrouillé. Fonction du bouton invalide.
• Pour déverrouiller le panneau de commande, appuyez et maintenez enfoncé le bouton 2 Fonction pendant 3 secondes. Le fonctionnement par boutons est disponible.

Réglage de la température pour la partie réfrigérateur

Appuyez sur le bouton Fonction du panneau de commande pour sélectionner une température préréglée. Les quatre voyants indiquant de × × à correspondent aux températures suivantes : 2°C, 4°C, 6°C et 8°C. L'appareil fonctionnera à la température nouvellement réglée 30 secondes plus tard.

Ajustez le réglage de la température en gardant à l'esprit que la température à l'intérieur de l'appareil dépend de :

• la température ambiante, combien de fois la porte est ouverte
• la quantité d'aliments qu'il contient
• l'emplacement de l'appareil

Important ! Si la température ambiante est élevée ou si l'appareil est complètement chargé et réglé sur les températures les plus basses, il peut fonctionner en continu, provoquant la formation de givre sur la paroi arrière. Dans ce cas, une température plus élevée doit être réglée pour permettre un dégivrage automatique et donc une consommation d'énergie réduite.

Utilisation quotidienne

Calendrier de congélation

1-2

3-4

3-6

3-6

3-6

10-12

10-12

10-12

10-12

• Les symboles affichent divers types de produits surgelés.
• Les chiffres indiquent en mois la durée de conservation par type de produits surgelés. La validité de la valeur supérieure ou inférieure de la durée de conservation indiquée dépend de la qualité des aliments et du traitement avant la congélation.

Congélation d'aliments frais

• La partie congélateur est adaptée pour congeler des aliments frais et conserver des aliments congelés et surgelés pendant une longue période. Le processus de congélation dure 24 heures : pendant cette période, n'ajoutez pas d'autres aliments à congeler.

Conservation des aliments surgelés

• Lors de la première mise en service ou après une période de non-utilisation, avant de mettre les produits dans la partie congélateur, laissez l'appareil fonctionner au moins 2 heures en mode plus froid.
• Une congélation réussie dépend d'un emballage adapté. Lorsque vous fermez et scellez l'emballage, vous ne devez pas laisser entrer ou sortir l'air ou l'humidité. Si vous le faites, vous pourriez avoir un transfert d'odeur et de goût dans tout le réfrigérateur, et aussi dessécher les aliments congelés.
• Remarque : Ne placez jamais d'aliment ou de boisson en bouteille dans la partie congélateur.
• Pour de meilleures performances, laissez suffisamment d'espace dans le congélateur et le réfrigérateur pour que l'air circule entre les emballages. Laissez également

suffisamment d'espace à l'avant pour que la porte puisse se fermer hermétiquement.

Avertissement ! En cas de décongélation accidentelle, par exemple en raison d'une panne de courant, les aliments décongelés doivent être consommés rapidement ou cuits immédiatement, refroidis puis recongelés.

Décongélation

Les aliments surgelés ou congelés, avant d'être utilisés, peuvent être décongelés dans la partie réfrigérateur ou à température ambiante, en fonction du temps disponible pour cette opération.

Les petits morceaux peuvent même être cuits encore congelés, directement du congélateur : dans ce cas, la cuisson prendra plus de temps.

Conservation des aliments dans la partie réfrigérateur

• Couvrez ou enveloppez les aliments, surtout s'ils ont une saveur forte.
• Placez les aliments de sorte que l'air puisse circuler librement autour.

Positionnement des casiers de porte

Image pour référence seulement

Pour permettre la conservation de contenants alimentaires de diverses tailles, les casiers de porte peuvent être placés à diverses hauteurs. - Retirez délicatement un casier de porte de son support, puis repositionnez-le comme vous le souhaitez.

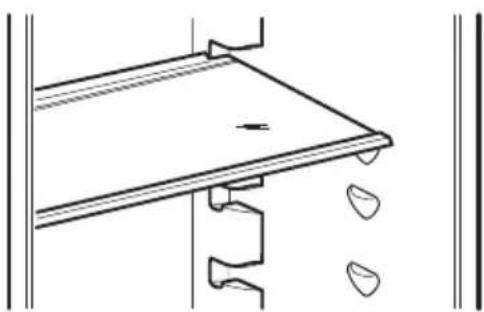

Tablettes amovibles

Image pour référence seulement

• Les parois du réfrigérateur sont munies d'une série de glissières afin que les tablettes en verre de sécurité puissent être positionnées comme vous le souhaitez.

Attention ! Ne déplacez pas la tablette en verre au-dessus du tiroir à légumes afin d'assurer une bonne circulation de l'air.

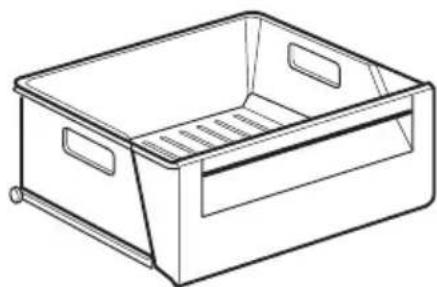

Tiroirs à légumes

Image pour référence seulement

• Les tiroirs peuvent être retirés pour le nettoyage.
• Le tiroir convient pour conserver des fruits et des légumes.
• Le tiroir peut être retiré pour le nettoyage.

Trucs et astuces

Sons normaux de fonctionnement

Les sons suivants sont normaux pendant le fonctionnement :

• Il se produit un léger gargouillis et un son de bouillonnement venant des serpentins lorsque le réfrigérant est pompé.
• Un bruit de pulsation provenant du compresseur lorsque le réfrigérant est pompé.
• Un bruit de craquement soudain venant de l'intérieur de l'appareil provoqué par une dilatation thermique (un phénomène physique naturel et non dangereux).

Astuces d'économie d'énergie

• N'ouvrez pas la porte fréquemment et ne la laissez pas ouverte plus longtemps que nécessaire.
• Si la température ambiante est élevée et que le réglage de température intérieure est très bas et que l'appareil est complètement rempli, le compresseur peut fonctionner en continu, provoquant du givre ou de la glace sur l'évaporateur. Si cela se produit, réglez la température interne à un niveau plus chaud pour permettre un dégivrage automatique et donc une économie de consommation d'énergie.

Astuces pour la réfrigération des aliments frais

• Ne mettez pas d'aliments chauds ou de liquides qui s'évaporent dans le réfrigérateur.
• Couvrez ou enveloppez les aliments, surtout s'ils ont une saveur forte.
• Placez les aliments de sorte que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous types) : enveloppez-la dans un emballage adapté et placez-la sur la tablette en verre au-dessus du bac à légumes. Conservez la viande pendant au plus 1 à 2 jours. - Aliments cuits, plats froids : couvrez et placez sur n'importe quelle étagère. Fruits et légumes : nettoyez-les soigneusement et placez-les dans leur tiroir particulier. Les bananes, les pommes de terre, les oignons et l'ail ne doivent pas être conservés au réfrigérateur s'ils ne sont pas emballés. - Beurre et fromage : placez-les dans un récipient hermétique spécial ou enveloppez-les dans une feuille d'aluminium ou un sac en polyéthylène pour exclure le plus d'air possible.

• Bouteilles : fermez avec un bouchon et placez-les sur la tablette à bouteilles de la porte, ou (si disponible) sur le porte-bouteilles.

Précautions d'utilisation

• Plus il y a de nourriture dans le réfrigérateur et plus souvent et longtemps sa porte est ouverte, plus il consomme d'énergie, ce qui peut même entraîner un dysfonctionnement.
• Rebranchez la fiche secteur après un intervalle de plus de dix minutes.
• Ne mettez pas de boissons en bouteille dans le congélateur, afin d'éviter qu'elles ne se cassent et n'endommagent le réfrigérateur.
• Ouvrez la porte le moins possible pendant la coupure de courant.
• Lors du dégivrage, n'utilisez jamais d'objet coupant ou pointu pour retirer le givre de la surface de l'évaporateur, car cela l'endommagerait.
• Ne touchez pas les aliments et les récipients dans la partie congélateur avec les mains mouillées afin d'éviter les engelures.

Conseils pour la congélation

Pour vous aider à tirer le meilleur parti du processus de congélation, voici quelques conseils importants :

• Le processus de congélation prend 24 heures. Aucun autre aliment à congeler ne doit être ajouté pendant cette période.
• Ne congelez que des denrées alimentaires de première qualité, fraîches et soigneusement nettoyées.
• Préparez les aliments en petites portions afin de pouvoir les congeler rapidement et complètement, et de permettre ensuite de décongeler uniquement la quantité requise.
• Enveloppez les aliments dans du papier

d'aluminium ou du polyéthylène et assurez-vous que les emballages sont hermétiques.

• Ne laissez pas les aliments frais et non congelés toucher les aliments déjà congelés, évitant ainsi une élévation de température de ces derniers.
• Les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments.
• Les sucettes glacées à l'eau, si elles sont consommées immédiatement à la sortie du congélateur, peuvent éventuellement provoquer une brûlure de la peau par le froid.
• Il est conseillé d'afficher la date de congélation sur chaque paquet individuel pour vous permettre d'observer la durée de conservation.

Conseils pour la conservation des aliments surgelés

Pour obtenir les meilleures performances de cet appareil, vous devez :

• Vous assurer que les aliments surgelés commercialement ont été correctement conservés par le détaillant. Assurez-vous que les aliments surgelés sont transférés du magasin d'alimentation au congélateur dans les plus brefs délais.
• N'ouvrez pas la porte fréquemment et ne la laissez pas ouverte plus longtemps que nécessaire.
• Une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
• Ne dépassez pas la période de conservation indiquée par le fabricant du produit alimentaire.

Entretien et nettoyage

Avertissement ! Reportez-vous aux chapitres Sécurité.

Avertissements généraux

Attention ! Débranchez l'appareil avant toute procédure d'entretien.

Cet appareil renferme des hydrocarbures dans son système de refroidissement ; l'entretien et la recharge ne doivent donc être effectués que par des techniciens agréés. Les accessoires et pièces de l'appareil ne sont pas lavables au lave-vaisselle.

Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première fois, l'intérieur et tous les accessoires s'y trouvant doivent être lavés à l'eau tiède et au savon neutre pour éliminer l'odeur typique du neuf, puis bien séchés.

Attention ! N'utilisez pas de détergent ou de poudre abrasive, car ils endommageraient le fini.

Mise sous tension initiale

Attention ! Avant de brancher la fiche d'alimentation dans la prise de courant et d'allumer l'appareil pour la première fois, laissez-le debout pendant au moins 4 heures. Cela permettra un temps suffisant pour que l'huile retourne au compresseur. Autrement, le compresseur ou les composants électroniques peuvent être endommagés.

Nettoyage périodique

Attention ! Ne tirez pas, ne déplacez pas et n'endommagez pas les tuyaux ou les câbles à l'intérieur de l'armoire. Attention ! N'endommagez pas le système de refroidissement. Attention ! Lorsque vous déplacez l'armoire, soulevez-la par le bord avant pour éviter de rayer le plancher.

L'équipement doit être nettoyé régulièrement :

1. Nettoyez l'intérieur et les accessoires à l'eau tiède et au savon neutre.
2. Vérifiez régulièrement les joints de porte et essuyez-les pour vous assurer qu'ils soient propres et exempts de saleté.
3. Rincez et asséchez soigneusement.
4. Nettoyez le condenseur et le compresseur à l'arrière de l'appareil à l'aide d'une brosse s'ils sont accessibles. Cette opération améliorera les performances de l'appareil et réduira la consommation d'électricité.

Période de non-fonctionnement

Lorsque l'appareil n'est pas utilisé pendant de longues périodes :

1. Débranchez l'appareil de la prise de courant.
2. Sortez tous les aliments.
3. Dégivrez (si nécessaire) et nettoyez l'appareil et tous ses accessoires.
4. Nettoyez l'appareil et tous ses accessoires.
5. Laissez la porte ou les portes ouvertes pour éviter l'apparition d'odeurs désagréables.

Attention ! Si vous souhaitez garder l'appareil allumé, demandez à quelqu'un de le vérifier de temps en temps pour éviter que les aliments à l'intérieur ne se gâtent en cas de panne de courant.

Dégivrage du compartiment réfrigérateur : Le givre est automatiquement éliminé de l'évaporateur de la partie réfrigérateur chaque fois que le compresseur du moteur s'arrête, pendant une utilisation normale. L'eau de dégivrage s'écoule à travers un bac dans un récipient spécial à l'arrière de l'appareil, au-dessus du compresseur du moteur, où elle s'évapore.

Il est important de nettoyer périodiquement le trou d'évacuation de l'eau de dégivrage à l'arrière de la partie réfrigérateur pour éviter que l'eau ne déborde et ne coule sur les aliments à l'intérieur.

Pour cela, utilisez l'accessoire pour le nettoyage de tube fourni dans le sac d'accessoires.

Dégivrage de la partie congélateur

La partie congélateur est munie d'une fonction de dégivrage automatique. En raison des changements saisonniers, une épaisse couche de givre peut se former. Pour dégivrer manuellement, respectez les points suivants.

• Débranchez l'appareil de l'alimentation électrique et laissez la porte du congélateur ouverte.
• Retirez tous les aliments, le bac à glaçons et la tablette ou transférez-les dans le réfrigérateur.
• Nettoyez et essuyez le givre fondu avec un chiffon.
• Après la décongélation, branchez l'appareil à l'alimentation électrique.

Attention ! Pour éviter d'endommager la paroi de la partie congélateur, n'utilisez aucun objet pointu pour retirer le givre ou séparer les aliments congelés.

Dépannage

Avertissement ! Reportez-vous aux chapitres Sécurité.

Que faire si... ?

Problème Cause possible Solution
L'appareil ne marche pas.	L'appareil est étant. Allumez l'appareil.
	La fiche secteur n'est pas bien branchée dans la prise de courant.	Branchez correctement la fiche secteur à la prise de courant. Reportez-vous à la rubrique « Branchement électrique » du chapitre Sécurité.
	Il n'y a pas de tension dans la prise électrique.	Branchez un autre appareil électrique sur la prise de courant. Contactez un électricien qualifié.
L'appareil est bruyant.	L'appareil n'est pas dans une position stable.	Vérifiez la stabilité de la position de l'appareil.
L'ampoule ne fonctionne pas. L'ampoule est défectueuse.		Reportez-vous à la rubrique « Remplacer l'ampoule »
Le comprésur fonctionne sans arrêt.	La température est mal réglée.	Reportez-vous au chapitre « Fonctionnement ».
	Plusieurs produits alimentaires ont été introduits en même temps.	Attendez quelques heures et révérifiez la température.
	La température de la pièce est trop élevé.	Reportez-vous au tableau des classes climatiques de la plaque signalétique.
	Les alimentés placés dans l'appareil étaient trop chauds.	Laissez les alimentés refroidir à température ambiente avant de les introduire.
	La porte est mal fermée.	Reportez-vous à la rubrique « Fermeture de la porte ».
La température dans l'appareil est trop BASSE / trop haute.	La température est mal réglée.	Réglez à une température plus BASSE / plus haute.
	La porte est mal fermée.	Reportez-vous à la rubrique « Fermeture de la porte ».
	La température des alimentés est trop élevé.	Laissez la température des alimentés diminuier à température ambiente avant de les introduire.
	Plusieurs produits alimentaires sont introduits en même temps.	Introduisez moins d'aliments à la fois.
	L'épaissur du givre est supérieure à 4,06 mm à 5 mm (0,16"-0,20").	Dégivrez l'appareil.
	La porte a été ouverte souvent.	Ouvrez la porte seulement si nécessaire.
	Il n'y a pas de circulation d'air froid dans l'appareil.	Assurez-vous que l'air froid circule dans l'appareil.
Il y a trop d'eau condensée sur la paroi arrière du réfrigérateur.	La portea eté ouverte trop souvent.	Ouvrez la porte seulement si nécessaire.
	La porta a été mal fermée.	Assurez-vous que la porte soit bien fermée.
	Les alimentés introduits n'était pas emballés.	Emballez les alimentés dans des emballage adéquats avant de les placer dans l'appareil.
L'eau coule à l'intérieur du réfrigérateur.	L'orifice de vidange à l'arrière de l'appareil est bouché.	Nettoyez l'orifice de vidange avec un morceau de fil de fer.
	Des produits alimentaires empêchent l'eau de se rendre au récapucérateur d'eau.	Assurez-vous que les alimentés ne touchent pas la paroi arrière.
L'eau coule sur le plancher.	La porten'est pas bien fermée.	Reportez-vous à la rubrique « Fermeture de la porte » ou à l'article sur le dépannage ci-dessous (« La porte ne se ferme pas complètement »).
	L'appareil s'incline vers l'avant.	Inclinez l'appareil légèrement vers l'arrière (un quart de pouce plus bas à l'arrière). Reportez-vous aux instructions de montage à part pour le nivellement de l'appareil.
	Le bac d'écoulement se fissure.	Contactez le centre de service agréé indiqué à la fin de ce manuel.
	L'évacuation de l'eau de dégivrage est obstruée.	Nettoyez le trou du drain à l'aide d'un fil de fer.
La porte ne se ferme pas complètement.	Les étagères sont déplacées.	Assurez-vous que les étagères soient dans la bonne position. Reportez-vous à la rubrique «Tabletes amovibles »
	Les joints sont sales.	Nettoyez les joints. Reportez-vous à « Entretien et nettoyage ».
	L'appareil n'est pas nivelé.	Assurez-vous que l'appareil soit installé à niveau.

Alarme de défaut

Si l'appareil fonctionne mal, un voyant clignotera sur le panneau de commande pour indiquer la panne.

• ① clignotant : Défaut du capteur de température de la chambre de réfrigération. clignotant : Défaillance du capteur de dégivrage de la chambre du réfrigérateur. clignotant : Défaillance du capteur de dégivrage de la chambre de congélation. clignotant : Défaut du capteur de température ambiante.

Si votre appareil ne fonctionne toujours pas correctement après avoir effectué les vérifications ci-dessus, contactez le centre de service agréé. Vous trouverez la liste à la fin de ce manuel.

Fermeture de la porte

1. Nettoyez les joints de porte.
2. Si nécessaire, ajustez la porte. Reportez-vous aux instructions de montage à part.
3. Si nécessaire, remplacez les joints de porte défectueux. Contactez le service après-vente.

Remplacer l'ampoule

L'appareil est muni d'une ampoule pour l'éclairage intérieur.

Seul le service est autorisé à remplacer le dispositif d'éclairage. Contactez votre centre de service agréé.

Pour une solution rapide, reportez-vous toujours à la liste complète des centres de service agréés à la fin de ce manuel et appelez le numéro de téléphone correspondant à votre localité.

Données techniques

Catégorie de produit
Type de produit	Réfrigérateur
Type d'installation	Encastré
Dimensions du produit
Hauteur 1785 mm
Largeur 540 mm
Profondeur 550 mm
Volume net
Frigo 180 L
Congélateur 68 L
Système de dégivrage
Frigo auto
Congélateur auto
Consommation d'énergie 390 kWh/an
Niveau sonore 42 dB (A)
Catégorieénergétique E-star
Tension 115 V
Fréquence 60 Hz

Le numéro d'article et le numéro de série se trouvent sur la plaque signalétique sur le côté intérieur gauche de l'appareil.

Numéro d'article (code à 8 chiffres)

Numéro de série (commence par SN, code à 22 chiffres)

Image pour référence seulement

Préoccupations environnementales

Recyclez les matériaux portant le symbole. Mettez l'emballage dans des conteneurs appropriés pour le recycler. Contribuez à la protection de l'environnement et à la santé humaine en recyclant les déchets des appareils

électriques et électroniques. Ne jetez pas ce produit aux ordures ménagères. Retournez le produit à votre centre de recyclage local ou contactez votre bureau municipal.

Garantie limitée IKEA

Quelle est la durée de validité de la garantie IKEA ?

Cette garantie est valable cinq (5) ans à compter de la date d'achat originale de votre appareil chez IKEA. Le reçu de vente original est requis comme preuve d'achat. Les réparations effectuées sous garantie ne prolongent pas la période de garantie de l'appareil.

Qui effectuera la réparation ?

Un prestataire de services d'IKEA fournira le service par le biais de ses propres opérations de service ou d'un réseau de partenaires de service autorisé.

Que couvre la garantie ?

La garantie couvre les défauts de l'appareil, dus à des vices de matière ou de fabrication, à partir de la date d'achat chez IKEA. Cette garantie ne s'applique que dans le cas d'un usage domestique. Certaines exceptions non garanties sont précisées sous le titre « Qu'est-ce qui n'est pas couvert par cette garantie ? » Pendant la période de garantie, les coûts engagés pour remédier au problème, par exemple les réparations, les pièces, la main-d'œuvre et les déplacements sont pris en charge à condition que l'appareil soit accessible à des fins de réparation sans dépenses particulières. À ces conditions, les réglementations locales sont applicables. Les pièces remplacées deviendront la propriété d'IKEA.

Que fera IKEA pour régler le problème ?

Le prestataire de services désigné par IKEA examinera le produit et décidera, à sa seule discrétion, s'il est couvert par cette garantie. S'il est considéré comme couvert, le prestataire de services IKEA ou son prestataire de services autorisé, par le biais de ses propres opérations de service, réparera alors, à sa seule discrétion, le produit défectueux ou le remplacera par le même produit ou par un produit comparable.

Qu'est-ce qui n'est pas couvert par cette garantie ?

L'usure normale. - Les dommages occasionnels sciemment ou par négligence, les dommages résultant du non-respect des instructions d'utilisation, d'une installation inadéquate ou d'une alimentation électrique inadéquate, les dommages causés par des réactions chimiques ou électrochimiques, la rouille, la corrosion ou un dégât d'eau, y compris, notamment, les dommages causés par un excès de calcaire dans l'eau, les dommages causés par des conditions environnementales anormales. - Les consommables, y compris les ampoules et les piles. - Les éléments non fonctionnels et décoratifs qui n'affectent pas l'usage normal de l'appareil, y compris les rayures et les éventuelles différences de couleur. - Les dommages accidentels causés par des corps étrangers ou des substances, et le nettoyage et le débouchage des filtres, systèmes de vidange ou compartiments à savoir. - Les dommages occasionnés aux éléments suivants : vitrocéramique, accessoires, paniers à vaisselle et à couverts, tuyaux d'alimentation et de vidange, joints, ampoules et diffuseurs, écrans, boutons, revêtements et parties de revêtements, sauf s'il est prouvé que ces dommages sont dus à des vices de fabrication. - Les cas où aucune défectuosité n'a été trouvée lors de la visite d'un technicien. - Les réparations qui ne sont pas effectuées par nos réparateurs désignés et/ou un partenaire contractuel autorisé ou en cas d'utilisation antérieure de pièces non d'origine.

• Les réparations consécutives à une installation inadéquate ou non conforme aux spécifications.
• L'utilisation de l'appareil dans un environnement non domestique (p. ex. professionnel).
• Les dommages occasionnés par ou durant le transport. IKEA décline toute responsabilité en cas de dommages pendant le transport si un client transporte personnellement le produit jusqu'à son domicile ou une autre adresse. Si IKEA livre le produit à l'adresse de livraison indiquée par le client, les éventuels dommages subis par le produit lors de cette livraison seront couverts par IKEA.
• Les frais liés à l'installation initiale de l'appareil IKEA. Si un prestataire de service IKEA ou un partenaire contractuel autorisé répare ou remplace l'appareil conformément à la présente garantie, le prestataire de services ou le partenaire agréé autorisé réinstallera l'appareil réparé ou installera l'appareil de remplacement, le cas échéant.

Comment s'applique la loi nationale

La garantie IKEA vous donne des droits légaux précis, et vous pouvez également avoir d'autres droits qui varient d'un État à l'autre ou d'une compétence à l'autre. Cependant, ces conditions ne limitent en aucun cas les droits des consommateurs décrits dans la législation locale.

Zone de validité

Pour les appareils achetés aux États-Unis ou au Canada, ou importés dans l'un des pays mentionnés, les services seront fournis dans le cadre des conditions de garantie normales dans le pays précisé.

L'obligation de réparation dans le cadre de la garantie n'est effective que si l'appareil est conforme et installé conformément aux :

• spécifications techniques du pays dans lequel la demande d'intervention sous garantie est introduite ;
• aux instructions de montage et aux informations relatives aux consignes de sécurité figurant dans le manuel d'utilisation.

Le service après-vente dédié des appareils IKEA

N'hésitez pas à contacter le prestataire de service après-vente désigné par IKEA pour :

• lancer une demande d'intervention sous garantie ;
• demander des précisions au sujet de l'installation d'un appareil IKEA dans les meubles de cuisine IKEA dédiés ;
• demander des précisions au sujet des fonctions des appareils IKEA.

Numéro de téléphone : (833) 427 - 4532

Heures de bureau : Lun.-Ven.

de 8 h à 18 h

Sam.

de 9 h à 16 h

Afin de vous garantir la meilleure assistance possible, nous vous prions de lire attentivement les instructions d'assemblage et le mode d'emploi avant de nous contacter.

Comment nous joindre en cas de besoin

Afin de vous fournir un service plus rapide, nous vous recommandons d'utiliser les numéros de téléphone spécifiques répertoriés dans ce manuel. Reportez-vous toujours aux numéros indiqués dans le livre de l'appareil spécifique pour lequel vous avez besoin d'aide.

Veuillez également toujours vous référer au numéro d'article IKEA (code à 8 chiffres) placé sur la plaque signalétique de votre appareil.

CONSERVEZ VOTRE PREUVE D'ACHAT !

La preuve de votre achat est nécessaire pour l'application de la garantie. Le coupon de caisse porte aussi les nom et numéro d'article (code à 8 chiffres) IKEA de chacun des appareils que vous avez achetés.

Besoin d'une assistance supplémentaire ?

Pour toute question supplémentaire non liée au service après-vente de vos appareils, veuillez contacter le centre d'appels du magasin IKEA le plus proche. Nous vous recommandons de lire attentivement toute la documentation fournie avec l'appareil avant de nous contacter.
