Caractéristiques techniques	Block PVSE 230/24-10
Tension d'entrée	230 V AC
Tension de sortie	24 V DC
Courant de sortie	10 A
Type de montage	Sur rail DIN
Utilisation	Alimentation de dispositifs basse tension
Maintenance	Vérifier régulièrement les connexions et l'état des câbles
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales	Idéal pour les applications industrielles et commerciales

FOIRE AUX QUESTIONS - PVSE 230/24-10 Block

Qu'est-ce que le Block PVSE 230/24-10 ?

Le Block PVSE 230/24-10 est un dispositif électrique conçu pour le contrôle et la gestion de systèmes d'énergie, offrant des fonctionnalités de conversion de tension et de protection.

Comment installer le Block PVSE 230/24-10 ?

Pour installer le Block PVSE 230/24-10, suivez les instructions du manuel d'utilisation, assurez-vous de respecter les spécifications de tension et de courant, et utilisez les outils appropriés.

Quels sont les problèmes courants avec le Block PVSE 230/24-10 ?

Les problèmes courants incluent une alimentation électrique instable, des connexions desserrées, ou un dysfonctionnement dû à une surchauffe.

Comment résoudre un problème d'alimentation instable ?

Vérifiez toutes les connexions électriques, assurez-vous que les câbles ne sont pas endommagés, et testez la source d'alimentation pour confirmer qu'elle fournit la tension correcte.

Que faire si le Block PVSE 230/24-10 surchauffe ?

Si le dispositif surchauffe, déconnectez-le immédiatement de l'alimentation, vérifiez la ventilation et assurez-vous qu'il n'est pas obstrué. Laissez-le refroidir avant de le réutiliser.

Où trouver des pièces de rechange pour le Block PVSE 230/24-10 ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou de revendeurs agréés. Consultez le site web du fabricant pour plus d'informations.

Le Block PVSE 230/24-10 est-il compatible avec d'autres appareils ?

Le Block PVSE 230/24-10 est conçu pour être compatible avec un large éventail d'appareils, mais il est important de vérifier les spécifications techniques pour chaque appareil avant de l'utiliser.

Comment contacter le service client pour des problèmes avec le Block PVSE 230/24-10 ?

Pour contacter le service client, consultez le site web du fabricant pour les coordonnées ou utilisez le numéro de support indiqué dans le manuel d'utilisation.

MODE D'EMPLOI PVSE 230/24-10 Block

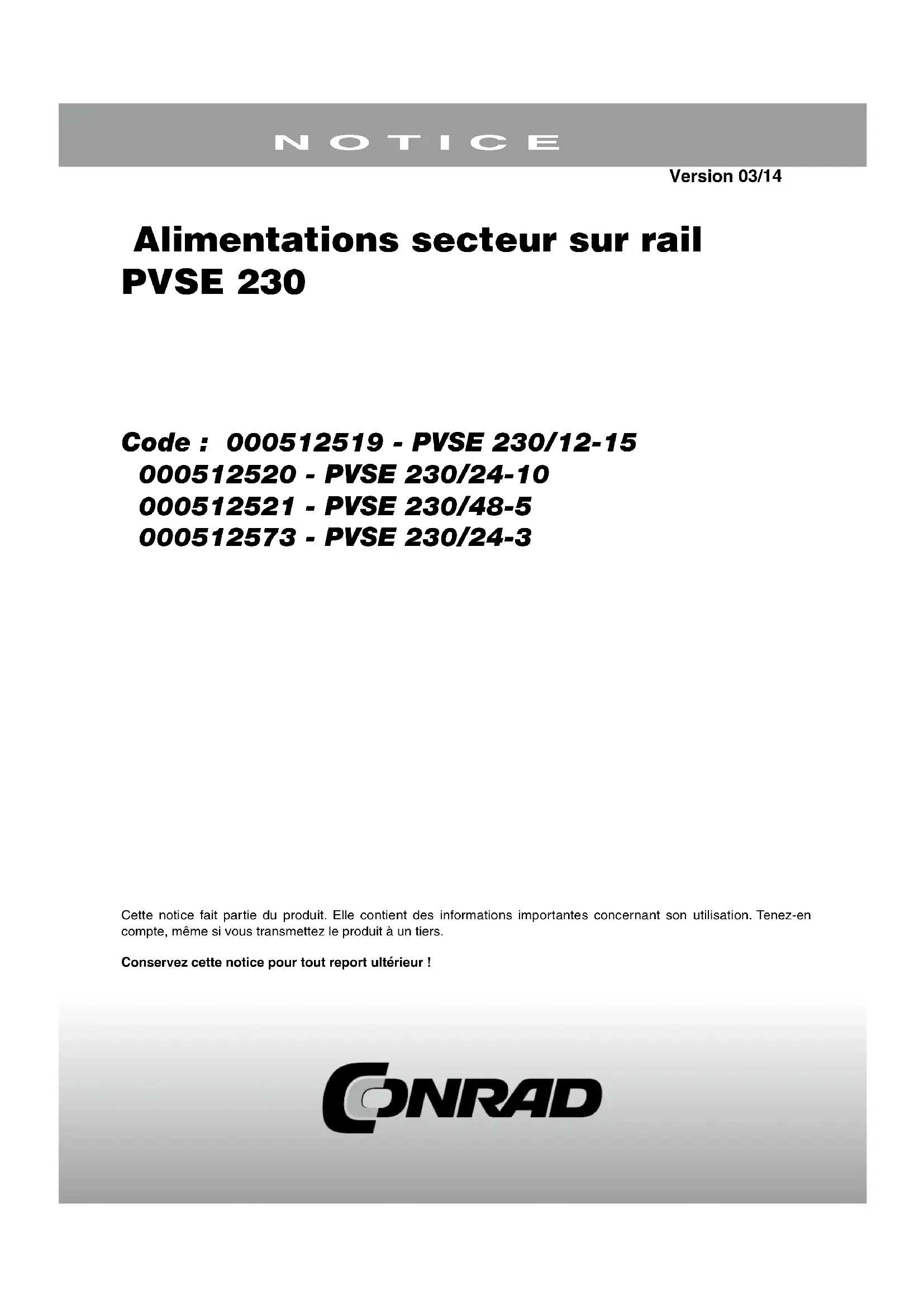

Alimentations secteur sur rail PVSE 230 Code : 000512519 - PVSE 230/12-15

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers. Conservez cette notice pour tout report ultérieur ! N O T I C E Version 03/14Installation Mesures de sécurité avant l‘installation Protégez le mécanisme de fonctionnement d’une utilisation non autorisée. Aucun composant ne doit être tordu ni aucune distance d’isolation modifiée, notamment lors du transport et de la manipulation. Evitez le contact avec les composants électriques et les connecteurs. Débranchez toujours l’appareil de l’alimentation électrique avant de procéder au montage et au branchement. Lisez la description du produit et les consignes techniques et respectez les indications portées sur l’appareil et sur la plaque d’identification. Installation Lors de l’installation, respectez les réglementations locales, les normes (VDE 0100 par exemple), les mesures de prévention des accidents en vigueur dans le pays et les règles techniques reconnues. Cet appareil électrique est destiné à être installé dans les installations électriques ou les machines ; il répond aux exigences de la directive sur les basses tensions (2006/98/CE). Afin de garantir une convection suffisante, veuillez laisser les écarts suivants avec les modules proches : 40 mm au-dessus et en dessous, 10 mm de chaque côté. En cas d’installation dans des machines, l’utilisation normale est interdite jusqu’à ce qu’il soit établi que la machine est conforme à la directive sur les machines (89/392/CEE). Respectez la norme EN60204. La conformité à la directive CEM (2004/108/CE) doit être vérifiée avant l’utilisation. Le fabricant de l’installation ou de la machine est responsable du respect de la valeur limite fixée par la norme CEM. Branchement Afin d’éviter la confusion avec d’autres branchements, utilisez exclusivement le connecteur fourni. 1) LED : La LED verte (a) s’allume dès que la tension de sortie dépasse 85% de la tension nominale de sortie. La LED rouge (b) s’allume dès que la tension de sortie est inférieure à 85% de la tension nominale de sortie. 2) Tension de sortie : Elle peut être modifiée à l’aide d’un tournevis : tournez dans le sens des aiguilles d’une montre pour augmenter la tension, dans le sens inverse pour la diminuer.

3) Entrée (connecteur noir)

4) Sortie (connecteur bleu)

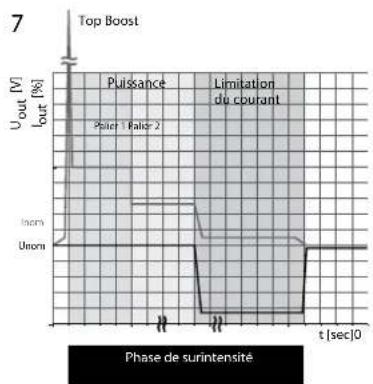

5) Montage : Placez l’appareil avec le guide du rail sur le bord supérieur du profilé-support et faites-le glisser vers le bas. 6) Démontage : Desserrez le verrou à ressort à l’aide d’un tournevis et détachez l’appareil du bord inférieur du profilé-support. 7) Comportement en cas de surintensité : Real Power Boost et Top Boost. En cas de court-circuit sur un consommateur, l’alimentation électrique délivre un Top Boost pour un déclenchement rapide assuré des disjoncteurs. Un Power Boost dynamique à 2 niveaux permet le démarrage de courants de charge élevés. En cas de prélèvement complet du Power Boost pendant 8 secondes, l’activation d’un autre Boost est verrouillée pendant 8 secondes (pause forcée). 8) Contact de signalisation sans potentiel : En cas de sous-tension à la sortie, le relais interne est inactif. Cette erreur peut être visualisée sur le contact inverseur. 9) Entrée Stand-by : L’entrée Stand-by permet une coupure ciblée de l’alimentation électrique. Grâce à une tension continue externe à l’entrée Stand-by, la sortie de l’appareil est coupée et l’alimentation reste en veille.

Rail DIN 35 mm Veille Relais actif (contact 4-5 fermé) lorsque Uout>typ. 0,85xUout

out [%] Phase de surintensité Palier 1 Palier 2

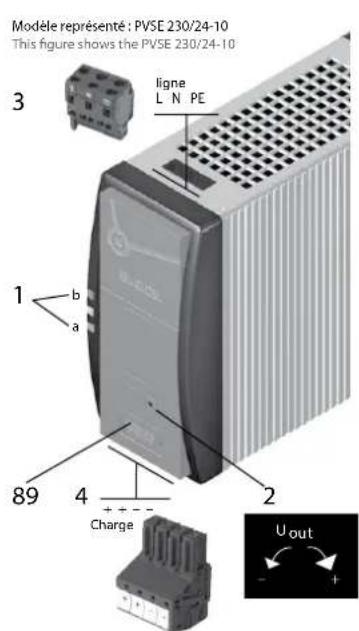

+ + – –ChargeModèle représenté : PVSE 230/24-10 This gure shows the PVSE 230/24-10 Unom Inom 2Caractéristiques techniques 70W 180/240W Alimentation électrique encastrable à une phase, à cadence primaire, pour montage sur rails DIN 35 mm Normes Sécurité EN 60950, UL 508 CEM EN 61204-3 (normes génériques) Protection basse tension EN 60950 (SELV) et EN 60204 (PELV) Autorisations

UL UL508 / CSA22.2 N°107.1 3ème éd. Environnement Température de fonctionnement -25°C … +70°C derating -3%/K >+50°C Température de stockage -25°C … +85°C Refroidissement Auto-refroidissement par convection naturelle due à l’installation verticale Humidité de l’air autorisée 30 à 85% d’humidité relative, sans condensation Sécurité et protection Tension de contrôle 4,2 kVdc Construction blindé, pour insertion dans des armoires électriques Type de protection IP20 (selon EN 60529) Classe de protection Préparé pour les appareils et installations de la classe de protection I Câbles de raccordement Câbles en cuivre de 60°C min. ou 60/75°C Installation Installation dans les environnements avec degré de pollution 2 Tension de retour Max. 35 Vdc (pour les appareils du type 24 Vdc) Max. 25 Vdc (pour les appareils du type 12 Vdc) Max. 63 Vdc (pour les appareils du type 30/48 Vdc) Entrée Tension nominale d’entrée 1~/2~100 - 240 Vac 1~/2~110 - 240 Vac Plage de tension d’entrée 85 - 264 Vac (120-350 Vdc) Derating de tension d’entrée 5% Vac < 95 Vac 1,5% Vac < 110 Vac Plage de fréquence 50 - 60 Hz Intensité nominale d’entrée à 110 / 230 Vac (à la charge nominale) 0,86 / 0,51 Aac 2,5 / 1,2 Aac (type 240 W) 1,9 / 0,9 Aac (type 180 W) Courant de démarrage (froid) <30 Ap, NTC <8 Ap, actif Limitation active du courant de démarrage (en option) <5 Ap, actif - PFC actif - oui Fusible d’entrée interne 2 AT 6,3 AT Protection externe (conforme UL) Non indispensable Protection externe recommandée* Disjoncteur 6A, 10A ou 16A, caractéristique B, C Courant de fuite Typ. 1 mA Compensation en cas de coupure de courant à 110/230 Vac 10 / 70 ms 30 / 30 ms (PVSE 230/12-15) 20 / 20 ms (PVSE 230/48-5) 20 / 20 ms (PVSE 230/24-10) Protection contre les surtensions Par varistance dans le circuit primaire Branchements : système multiconnecteurs WAGO WAGO série 231, max. 2,5 mm² 370W 180/240W Sortie Tension nominale de sortie 24 Vdc ±1% (PSVE 230/24-3) 24 Vdc ±1% (PSVE 230/24-10) 12 Vdc ±1% (PSVE 230/12-6) 12 Vdc ±1% (PSVE 230/12-15) 48 Vdc ±1% (PSVE 230/48-5) Plage de tension de sortie 22-29,5 Vdc ±1% (PSVE 230/24-3) 22-29,5 Vdc ±1% (PSVE 230/24-10) 11-18 Vdc (PSVE 230/12-6) 11-18 Vdc (PSVE 230/12-15) 33-52 Vdc ±1% (PSVE 230/48-5) Intensité nominale de sortie 3 Adc (PVSE 230/24-3) 10 Adc (PVSE 230/24-10) 6 Adc (PVSE 230/12-6) 15 Adc (PVSE 230/12-15) 5 Adc (PVSE 230/48-5) Power Boost 6 Adc / 4s (4,5 Adc / 8s) (PVSE 230/24-3) 20 Adc / 4s (15 Adc / 8s) (PVSE 230/24-10) 12 Adc / 4s (9 Adc / 8s) (PVSE 230/12-6) 30 Adc / 4s (22,5 Adc / 8s) (PVSE 230/12-15) 10 Adc / 4s (7,5 Adc / 8s) (PVSE 230/48-5) Top Boost pour 25 ms 14 A (PSVE 230/24-3) 60 Adc (PSVE 230/24-10) 21 A (PSVE 230/12-6) 55 Adc (PSVE 230/12-15) 30 Adc (PSVE 230/48-5) Limite d’intensité Typ. 1,1 x Inom Efficacité 87,8% (PSVE 230/24-3) 90% (PSVE 230/24-10) 83% (PSVE 230/12-6) 87% (PSVE 230/12-15) 91% (PSVE 230/48-5) Puissance dissipée max. (fonctionnement à vide / charge nominale) 3,0/8,8 W (PSVE 230/24-3) 3,8/24 W (PSVE 230/24-10) 3,0/9,4 W (PSVE 230/12-6) 4,6/23,4 W (PSVE 230/12-15) 7,4/21,6 W (PSVE 230/48-5) Consommation en mode Stand-by 0,5 W 0,8 W Ondulation résiduelle Typ. 70 mVpp Branchement en parallèle Oui, pour augmenter la puissance Branchement en série Oui, pour augmenter la tension Branchements : système multiconnecteurs WAGO Série 231 max. 2,5 mm² Série 831 max. 10 mm² Signalisation LED Power Good (DC OK) Uout > 0,85 x Unom : LED verte allumée, LED rouge éteinte Power Good (DC OK), sans potentiel Contact de relais, type : inverseur, 30 Vdc/1A (selon UL : 24 Vdc/24 mA) Contact de relais, type : inverseur, 24 Vdc/1A (selon UL: 24 Vdc/24 mA) Entrée Stand-by Active à 10…28,8 Vdc Branchements : système multiconnecteurs WAGO (en option) Série 733 max. 0,5 mm² Données mécaniques Fixation Rail de montage (deux types possibles) Dimensions l x H x P** 40 x 127 x 163 mm 57 x 127 x 179 mm Poids 0,8 kg 1,3 kg Numéros de commande Standard PVSE 230/24-3 (DC 24V) PVSE 230/24-10 (DC 24V) PVSE 230/12-15 (DC 12V) PVSE 230/48-5 (DC 48V) Connecteur pour signalisation PV-CON

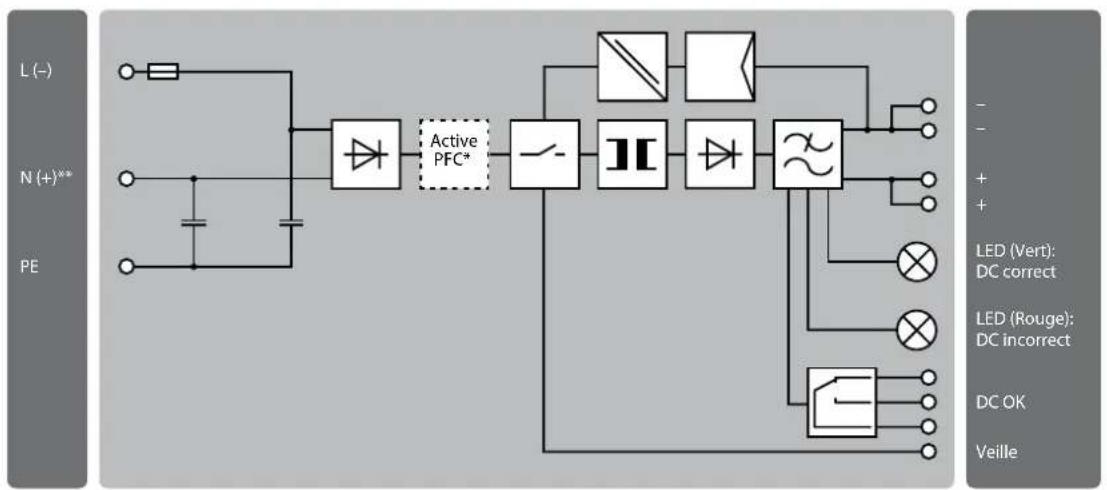

• Avec une tension d’entrée DC, un fusible DC adapté est indispensable. ** Dimensions hors connecteur, profondeur mesurée à partir du rail 4Schéma de branchement

• à partir du modèle 180W ** Fonctionnement double phase possible uniquement si la tension d’entrée n’excède pas 264 Vdc. 5Note de l’éditeur Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l’éditeur. Reproduction, même partielle, interdite. Cette notice est conforme à l’état du produit au moment de l’impression. Données techniques et conditionnement soumis à modifications sans avis préalable. © Copyright 2001 par Conrad. Imprimé en CEE. XXX/03-14/EG Conrad sur INTERNET www.conrad.fr Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils. Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet. En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d’acheter un produit neuf similaire. Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l’appareil et les déposer dans un centre de collecte.
