| Type de produit | Alimentation électrique à découpage |
| Marque | Block |
| Modèle | PVSE 230/48-5 |
| Dimensions (L x H x P) | 57 x 127 x 179 mm |
| Poids | 1,3 kg |
| Alimentation d'entrée | 100-240 Vac / 120-350 Vdc, 50-60 Hz |
| Tension de sortie nominale | 48 Vdc ±1% |
| Courant de sortie nominal | 5 A |
| Puissance | 240 W |
| Fonctions principales | Power Boost (7,5 A / 8 s), Top Boost (30 A / 25 ms), entrée Stand-by, signalisation LED, contact de relais inverseur |
| Protection | Contre les surtensions (varistance), court-circuit, surcharge, sous-tension |
| Sécurité | Isolation 4,2 kVdc, IP20, classe de protection I, conformité EN 60950, UL 508 |
| Température de fonctionnement | -25 °C à +70 °C (déclassement >50 °C) |
| Température de stockage | -25 °C à +85 °C |
| Humidité admissible | 30 à 85 % HR sans condensation |
| Refroidissement | Convection naturelle (montage vertical) |
| Raccordement | Système multiconnecteurs WAGO série 831, max. 10 mm² |
| Signalisation et commande | LED DC OK, relais de signalisation, entrée Stand-by (10-28,8 Vdc) |
| Montage | Sur rail DIN 35 mm |
| Entretien et nettoyage | Débrancher avant nettoyage. Utiliser un chiffon sec. Vérifier périodiquement les connexions. |
| Pièces détachées et réparabilité | Aucune pièce réparable par l'utilisateur. Contacter le fabricant pour toute réparation. |
| Informations générales | Notice incluse. Conserver pour référence ultérieure. |
FOIRE AUX QUESTIONS - PVSE 230/48-5 Block
Questions des utilisateurs sur PVSE 230/48-5 Block
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice PVSE 230/48-5 - Block et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PVSE 230/48-5 de la marque Block.
MODE D'EMPLOI PVSE 230/48-5 Block

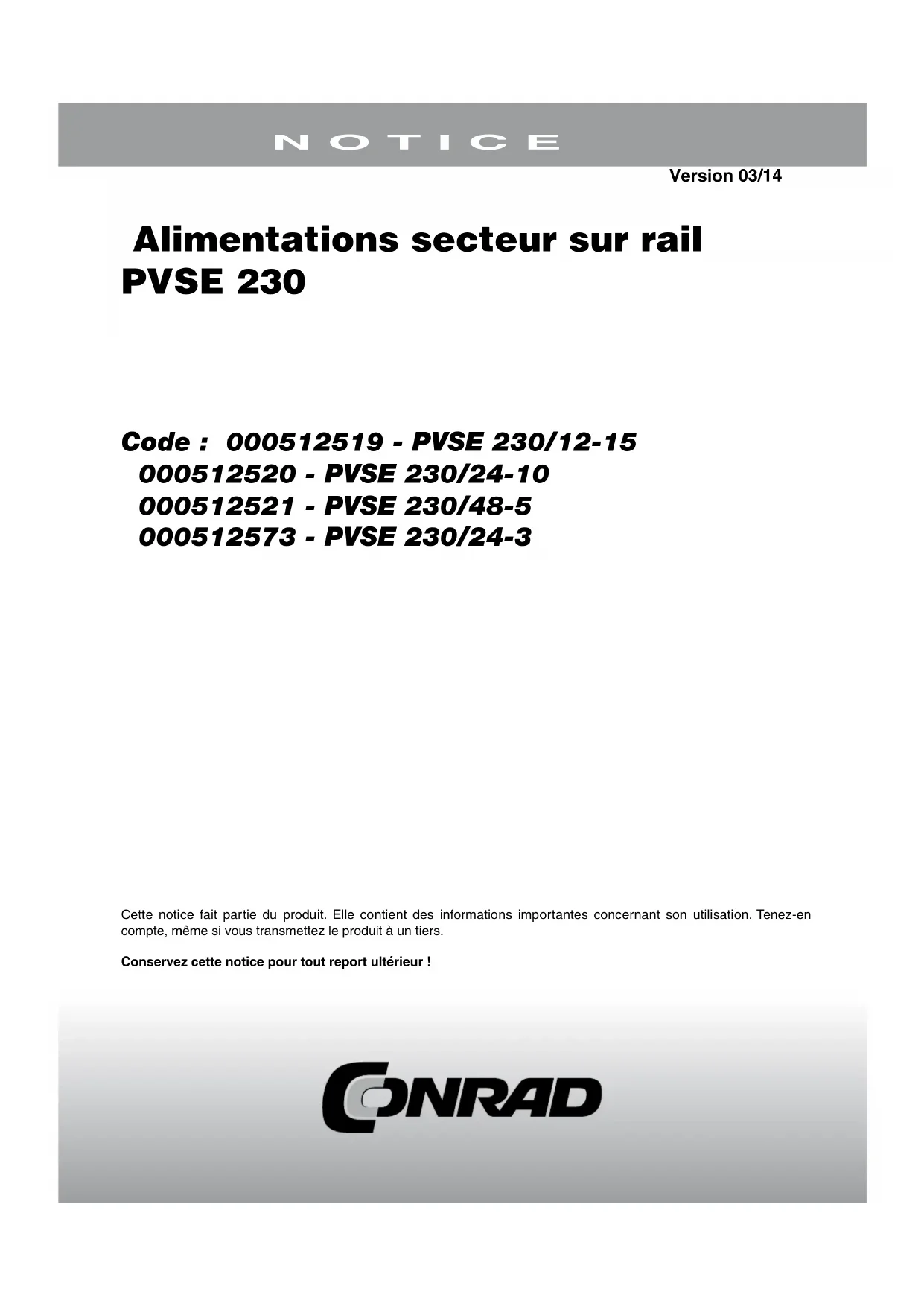

Alimentations secteur sur rail PVSE 230
Code : 000512519 - PVSE 230/12-15
000512520 - PVSE 230/24-10
000512521 - PVSE 230/48-5
000512573 - PVSE 230/24-3
Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Installation
Mesures de sécurité avant l'installation
Protégez le mécanisme de fonctionnement d'une utilisation non autorisée. Aucun composant ne doit être tordu ni aucune distance d'isolation modifiée, notamment lors du transport et de la manipulation. Evitez le contact avec les composants électriques et les connecteurs. Débranchez toujours l'appareil de l'alimentation électrique avant de procéder au montage et au branchement. Lisez la description du produit et les consignes techniques et respectez les indications portées sur l'appareil et sur la plaque d'identification.
Installation
Lors de l'installation, respectez les réglementations locales, les normes (VDE 0100 par exemple), les mesures de prévention des accidents en vigueur dans le pays et les règles techniques reconnues. Cet appareil électrique est destiné à être installé dans les installations électriques ou les machines ; il répond aux exigences de la directive sur les basses tensions (2006/98/CE). Afin de garantir une convection suffisante, veuillez laisser les écarts suivants avec les modules proches : 40 mm au-dessus et en dessous, 10 mm de chaque côté. En cas d'installation dans des machines, l'utilisation normale est interdite jusqu'à ce qu'il soit établi que la machine est conforme à la directive sur les machines (89/392/CEE). Respectez la norme EN60204. La conformité à la directive CEM (2004/108/CE) doit être vérifiée avant l'utilisation. Le fabricant de l'installation ou de la machine est responsable du respect de la valeur limite fixée par la norme CEM.
Branchement
Afin d'éviter la confusion avec d'autres branchements, utilisez exclusivement le connecteur fourni.
1) LED : La LED verte (a) s'allume dès que la tension de sortie dépasse 85% de la tension nominale de sortie. La LED rouge (b) s'allume dès que la tension de sortie est inférieure à 85% de la tension nominale de sortie.
2) Tension de sortie : Elle peut être modifiée à l'aide d'un tournevis : tournez dans le sens des aiguilles d'une montre pour augmenter la tension, dans le sens inverse pour la diminuer.
3) Entrée (connecteur noir)
4) Sortie (connecteur bleu)
5) Montage : Placez l'appareil avec le guide du rail sur le bord supérieur du profilé-support et faites-le glisser vers le bas.
6) Démontage : Desserrez le verrou à ressort à l'aide d'un tournevis et détachez l'appareil du bord inférieur du profilé-support.

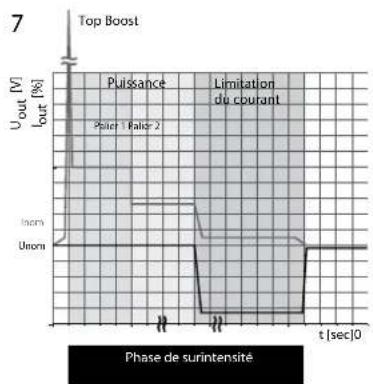

7) Comportement en cas de surintensité : Real Power Boost et Top Boost. En cas de court-circuit sur un consommateur, l'alimentation électrique délivre un Top Boost pour un déclenchement rapide assuré des disjoncteurs. Un Power Boost dynamique à 2 niveaux permet le démarrage de courants de charge élevés. En cas de prélèvement complet du Power Boost pendant 8 secondes, l'activation d'un autre Boost est verrouillée pendant 8 secondes (pause forcée).
8) Contact de signalisation sans potentiel : En cas de sous-tension à la sortie, le relais interne est inactif. Cette erreur peut être visualisée sur le contact inverseur.
9) Entrée Stand-by : L'entrée Stand-by permet une coupure ciblée de l'alimentation électrique. Grâce à une tension continue externe à l'entrée Stand-by, la sortie de l'appareil est coupée et l'alimentation reste en veille.


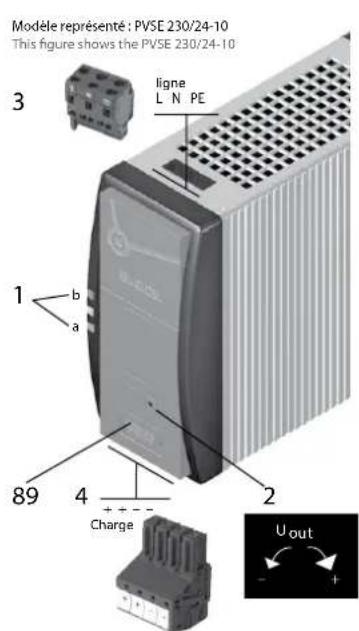

Modèle représenté : PVSE 230/24-10 This figure shows the PVSE 230/24-10 3 ligne L N PE 1 b a 89 4 Charge 2 U out
line
| t [sec]0 | U_out [V] | | -------- | --------- | | 0 | 0 | | 1 | ~0.5 | | 2 | ~0.5 | | 3 | ~0.5 | | 4 | ~0.5 | | 5 | ~0.5 | | 6 | ~0.5 | | 7 | ~0.5 |Relais actif (contact 4-5 fermé) lorsque Uout>typ. 0,85xUout
Caractéristiques techniques
| 70W 180/240W | |||
| Alimentation électrique encastrable à une phase, à cadence primaire, pour montage sur rails DIN 35 mm | |||
| Normes | |||
| Sécurité EN 60950, UL 508 | |||
| CEM EN 61204-3 (normes génériques) | |||
| Protection basse tension EN 60950 | SELV) et EN 60204 (PELV) | ||
| Autorisations | |||
| UL UL/CSA 60950 | |||
| UL UL508 / CSA22.2 N°107.1 3ème | éd. | ||
| Environnement | |||
| Température de fonctionnement -25°C ... +70°C derating -3%/K >+50°C | |||
| Température de stockage -25°C ... +85°C | |||
| Refroidissement Auto-refroidissement par convection naturelle due à l'installation verticale | |||
| Humidité de l'air autorisée 30 à 85% | d'humidité relative, sans condensation | ||
| Sécurité et protection | |||
| Tension de contrôle 4,2 kVdc | |||
| Construction blindé, pour insertion dans des armoires électriques | |||
| Type de protection IP20 (selon EN 60529) | |||
| Classe de protection | Préparé pour les appareils et installations de la classe de protection I | ||
| Câbles de raccordement | Câbles en cuivre de 60°C min. ou 60/75°C | ||
| Installation | Installation dans les environnements avec degré de pollution 2 | ||
| Tension de retour | Max. 35 Vdc (pour les appareils du type 24 Vdc) | ||
| Max. 25 Vdc (pour les appareils du type 12 Vdc) | |||
| Max. 63 Vdc (pour les appareils du type 30/48 Vdc) | |||
| Entrée | |||
| Tension nominale d'entrée | 1~/2~100 - 240 Vac | 1~/2~110 - 240 Vac | |
| Plage de tension d'entrée | 85 - 264 Vac (120-350 Vdc) | ||
| Derating de tension d'entrée | 5% Vac < 95 Vac | 1,5% Vac < 110 Vac | |
| Plage de fréquence 50 - 60 Hz | |||
| Intensité nominale d'entrée à 110 / 230 Vac (à la charge nominale) | 0,86 / 0,51 Aac2,5 / 1,2 Aac (type 240 W) | 1,9 / 0,9 Aac (type 180 W) | |
| Courant de démarrage (froid) | <30 Ap, NTC | <8 Ap, actif | |
| Limitation active du courant de démarrage (en option) | <5 Ap, actif | - | |
| PFC actif | - | oui | |
| Fusible d'entrée interne | 2 AT | 6,3 AT | |
| Protection externe (conforme UL) | Non indispensable | ||
| Protection externe recommandée* | Disjoncteur 6A, 10A ou 16A, caractéristique B, C | ||
| Courant de fuite | Typ. 1 mA | ||
| Compensation en cas de coupure de courant à 110/230 Vac | 10 / 70 ms30 / 30 ms (PVSE 230/12-15)20 / 20 ms (PVSE 230/48-5) | 20 / 20 ms (PVSE 230/24-10) | |
| Protection contre les surtensions | Par varistance dans le circuit primaire | ||
| Branchements : système multiconnecteurs WAGO | WAGO série 231, max. 2,5 mm2 | ||
| Sortie | |||
| Tension nominale de sortie 24 Vdc ± | 1% (PSVE 230/24-3) 24 Vdc ±1% (PSVE 230/24-10) | ||
| 12 Vdc ±1% (PSVE 230/12-6) 12 Vdc ±1% (PSVE 230/12-15) | |||
| 48 Vdc ±1% (PSVE 230/48-5) | |||
| Plage de tension de sortie 22-29,5 V | dc ±1% (PSVE 230/24-3) 22-29,5 Vdc ±1% (PSVE 230/24-10) | ||
| 11-18 Vdc (PSVE 230/12-6) 11-18 Vdc (PSVE 230/12-15) | |||
| 33-52 Vdc ±1% (PSVE 230/48-5) | |||
| Intensité nominale de sortie 3 Adc (PVSE 230/24-3) 10 Adc (PVSE 230/24-10) | |||
| 5 Adc (PVSE 230/48-5) | |||
| Power Boost 6 Adc / 4s (4,5 Adc / 8s) (PVSE 230/24-3) 20 Adc / 4s (15 Adc / 8s) (PVSE 230/24-10) | |||
| 12 Adc / 4s (9 Adc / 8s) (PVSE 230/12-6) 30 Adc / 4s (22,5 Adc / 8s) (PVSE 230/12-15) | |||
| 10 Adc / 4s (7,5 Adc / 8s) (PVSE 230/48-5) | |||
| Top Boost pour 25 ms 14 A (PSVE 230/24-3) 60 Adc (PSVE 230/24-10) | |||
| 21 A (PSVE 230/12-6) 55 Adc (PSVE 230/12-15) | |||
| 30 Adc (PSVE 230/48-5) | |||
| Limite d'intensité | Typ. 1,1 x Inom | ||
| Efficacité | 87,8% (PSVE 230/24-3) | 90% (PSVE 230/24-10) | |
| 83% (PSVE 230/12-6) | 87% (PSVE 230/12-15) | ||
| 91% (PSVE 230/48-5) | |||
| Puissance dissipée max.(fonctionnement à vide / charge nominale) | 3,0/8,8 W (PSVE 230/24-3) | 3,8/24 W (PSVE 230/24-10) | |
| 3,0/9,4 W (PSVE 230/12-6) | 4,6/23,4 W (PSVE 230/12-15) | ||
| 7,4/21,6 W (PSVE 230/48-5) | |||
| Consommation en mode Stand-by | 0,5 W | 0,8 W | |
| Ondulation résiduelle | Typ. 70 mVpp | ||
| Branchement en parallèle | Oui, pour augmenter la puissance | ||
| Branchement en série | Oui, pour augmenter la tension | ||
| Branchements : système multiconnecteurs WAGO | Série 231 max. 2,5 mm2 | Série 831 max. 10 mm2 | |
| Signalisation | |||
| LED Power Good (DC OK) | Uout > 0,85 x Unom : LED verte allumée, LED rouge éteinte | ||
| Power Good (DC OK), sans potentiel | Contact de relais, type : inverseur, 30 Vdc/1A (selon UL : 24 Vdc/24 mA) | Contact de relais, type : inverseur, 24 Vdc/1A (selon UL: 24 Vdc/24 mA) | |
| Entrée Stand-by | Active à 10...28,8 Vdc | ||
| Branchements : système multiconnecteurs WAGO (en option) | Série 733 max. 0,5 mm2 | ||
| Données mécaniques | |||
| Fixation | Rail de montage (deux types possibles) | ||
| Dimensions I x H x P** | 40 x 127 x 163 mm | 57 x 127 x 179 mm | |
| Poids | 0,8 kg | 1,3 kg | |
| Numéros de commande | |||
| Standard | PVSE 230/24-3 (DC 24V) | PVSE 230/24-10 (DC 24V) | |
| PVSE 230/12-15 (DC 12V) | |||
| PVSE 230/48-5 (DC 48V) | |||
| Connecteur pour signalisation | PV-CON | ||
* Avec une tension d'entrée DC, un fusible DC adapté est indispensable.
** Dimensions hors connecteur, profondeur mesurée à partir du rail

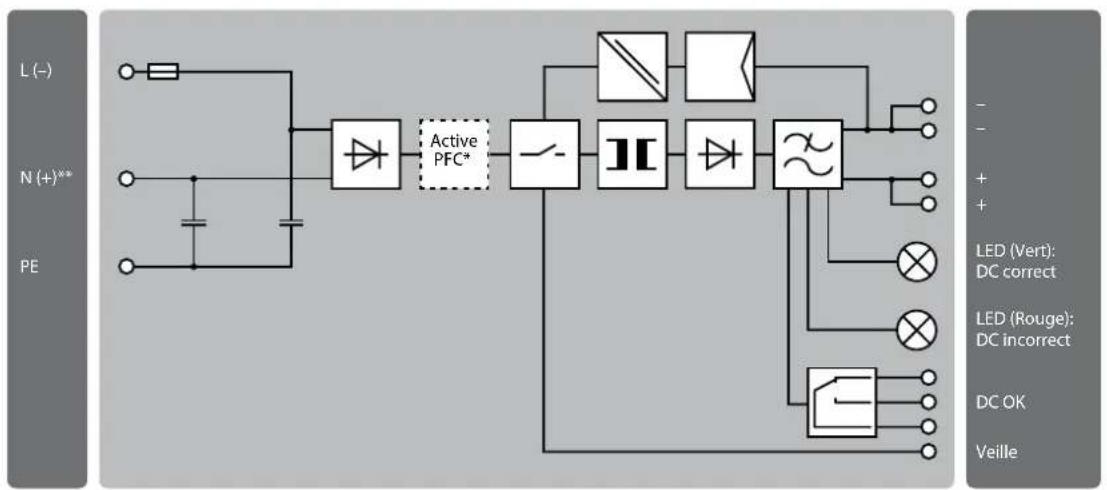

Schéma de branchement
* à partir du modèle 180W
** Fonctionnement double phase possible uniquement si la tension d'entrée n'excède pas 264 Vdc.
