DPP120-48-1 - Câble pour ordinateur et périphérique TDK-Lambda - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DPP120-48-1 TDK-Lambda au format PDF.
| Type de produit | Alimentation à découpage AC-DC |
| Marque | TDK-Lambda |
| Modèle | DPP120-48-1 |
| Tension de sortie | 48 VDC |
| Puissance nominale | 120 W |
| Courant nominal de sortie | 2.5 A (estimé) |
| Tension d’entrée | 85-265 VAC (estimation courante) |
| Indice de protection | IPX0 |
| Degré de pollution | Pollution Degré 2 |
| Catégorie de surtension | Catégorie II |
| Groupe de PCB | Groupe IIIb |
| Fusible interne | Oui, non remplaçable par l’utilisateur |
| Réparabilité | Non réparable par le client. Réparation par TDK-Lambda UK LTD ou agents agréés |
| Entretien et nettoyage | Ne pas utiliser de produits chimiques, solvants ou liquides |
| Espace de ventilation minimal | 50 mm autour des orifices de ventilation |
| Température de surface | Surfaces chaudes en fonctionnement, ne pas toucher |
| Mise à la terre | Raccordement à une terre fiable obligatoire |
| Sorties | Sorties (+) ou (-) peuvent être reliées à la terre ou flottantes |
| Utilisation prévue | Dans un équipement hôte accessible aux personnes compétentes |
| Composants critiques interdits | Ne pas utiliser dans des systèmes de commande nucléaire, de sauvetage ou en environnements dangereux sans autorisation |
| Élimination en fin de vie | Conformément aux réglementations locales, composants nécessitant des mesures spéciales |
FOIRE AUX QUESTIONS - DPP120-48-1 TDK-Lambda
Questions des utilisateurs sur DPP120-48-1 TDK-Lambda
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Câble pour ordinateur et périphérique au format PDF gratuitement ! Retrouvez votre notice DPP120-48-1 - TDK-Lambda et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DPP120-48-1 de la marque TDK-Lambda.

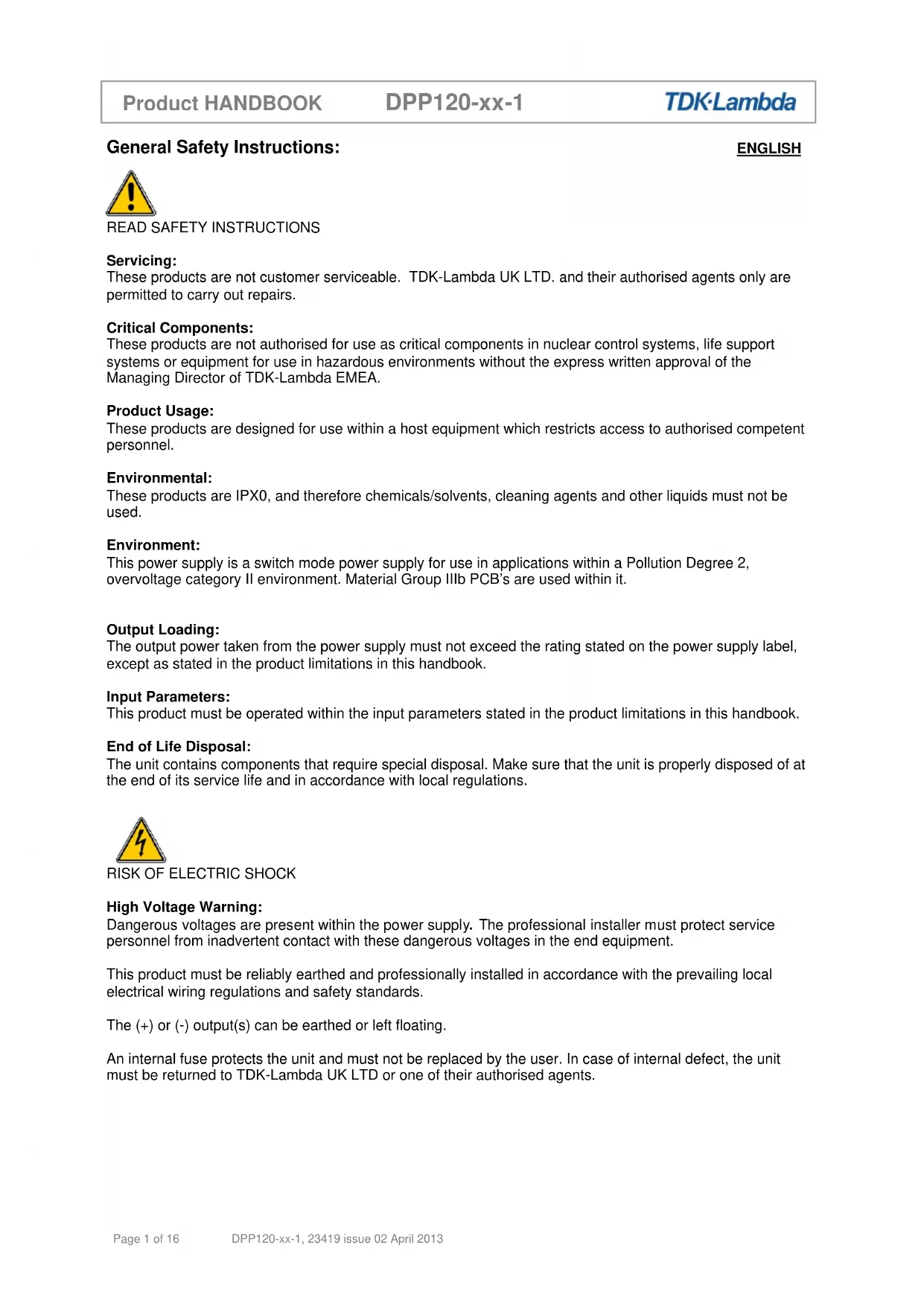

MODE D'EMPLOI DPP120-48-1 TDK-Lambda
Consignes de sécurité générale:
FRANÇAIS
LIRE LES CONSIGNES DE SECURITE
Entretien:
Ces produits ne peuvent pas être réparés par le client. Seul, TDK-Lambda UK LTD et ses agents agréés sont autorisés à effectuer des réparations.
Composants critiques:
Ces produits ne doivent pas être utilisés en tant que composants critiques dans des systèmes de commande nucléaire, dans des systèmes de sauvetage ou dans des équipements utilisés dans des environnements dangereux, sans l'autorisation écrite express du directeur général de TDK-Lambda EMEA.
Utilisation du produit:
Ces produits sont conçus pour être utilisés dans un équipement hôte dont l'accès n'est autorisé qu'aux personnes compétentes.
Environnement:
Ces produits sont IPX0, et donc on ne doit pas utiliser des produits chimiques/solvants, des produits de nettoyage et d'autres liquides.
Environnement:
Cette alimentation fonctionne en mode commutation pour utilisation dans des applications fonctionnant dans un environnement avec Pollution Degré 2 et catégorie surtension II. Elle utilise des cartes de circuits imprimés (PCB) Groupe IIIb.
Intensité soutirée:
L'intensité soutirée de l'alimentation ne doit pas dépasser l'intensité nominale marquée sur la plaque signalétique, sauf indications contraires dans les limitations du produit dans ce manuel.
Paramètres d'entrée:
Ce paramètre doit être utilisé à l'intérieur des paramètres d'entrée indiqués dans les limitations du produit dans ce manuel.
Elimination en fin de vie:
L'alimentation contient des composants nécessitant des mesures spéciales pour leur élimination. Vérifiez que cette alimentation est éliminée correctement en fin de vie utile et conformément aux réglementations locales.
PRODUITS AC-DC SEULEMENT
RISQUE DE CHOC ELECTRIQUE
Des tensions dangereuses sont présentes dans l'alimentation. L'installateur doit protéger le personnel d'entretien contre un contact involontaire avec ces tensions dangereuses dans l'équipement final.
Ce produit doit être raccordé à une terre fiable et installé par des professionnels en respectant les réglementations locales de câblages électriques en vigueur et les normes de sécurité.
Les sorties (+) ou (-) peuvent être raccordées à la terre ou laissées flottantes.
Un fusible interne protège le module et ne doit pas être remplacé par l'utilisateur. En cas de défaut interne, le module doit être renvoyé à TDK-Lambda UK LTD ou l'un de ses agents agréés.
SURFACE CHAUDE
Surfaces chaudes extérieures:
Conformément aux réglementations locales concernant la santé et la sécurité sur les lieux de travail, les fabricants doivent protéger les techniciens d'entretien et les utilisateurs. Pour cela, une plaque signalétique doit être installée sur ces produits, et cette plaque doit être bien visible pour les techniciens d'entretien intervenant sur l'équipement, et elle doit indiquer de manière bien visible que les surfaces de ces produits peuvent être chaudes et qu'elles ne doivent pas être touchées lorsque les produits fonctionnent.
Les orifices de ventilation sur ces produits ne doivent pas être obstrués. Vérifiez qu'il y a un espace libre d'au moins 50 mm entre une obstruction et l'orifice de ventilation.
Le couvercle et le châssis du module sont conçus pour protéger des personnels expérimentés. Ils ne doivent pas être utilisés comme couvercles extérieurs d'un équipement, accessible aux opérateurs car en condition de puissance maximum, des parties du châssis peuvent atteindre des températures considérées comme dangereuses pour l'opérateur.
