EVM115 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur industriel inductif
Marque	IFM
Modèle	EVM115
Dimensions (approx.)	Longueur 50 mm, diamètre 18 mm
Poids (approx.)	30 g
Tension d'alimentation	10-30 V DC
Consommation	< 10 mA
Portée de détection	4 mm (typique)
Sortie	PNP normalement ouvert
Raccordement	Connecteur M12, 4 broches
Couple de serrage du connecteur	0,6 Nm (à la main) à 1,5 Nm (avec clé)
Protection	IP67 (estimation)
Température de fonctionnement	-25 °C à +80 °C
Matériau du boîtier	Acier inoxydable
Fonctions principales	Détection sans contact d'objets métalliques
Entretien et nettoyage	Nettoyer avec un chiffon non pelucheux sec
Sécurité	Respecter le couple de serrage pour éviter les dysfonctionnements
Pièces détachées / Réparabilité	Connecteurs de rechange disponibles ; l'appareil n'est pas réparable
Informations générales	Notice d'utilisation disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - EVM115 IFM

Comment raccorder le connecteur du capteur EVM115 ?

Raccordez le connecteur en alignant la flèche de codage. Serrez l'écrou à un couple de 0,6 Nm (à la main) ou 1,5 Nm (avec une clé) pour assurer le degré de protection.

Quel est le type de sortie du capteur IFM EVM115 ?

Le capteur EVM115 possède une sortie PNP normalement ouverte (NO).

Quelle est la tension d'alimentation requise ?

L'alimentation doit être en 10-30 V DC. La consommation typique est inférieure à 10 mA.

Comment démonter le connecteur ?

Pour démonter le connecteur, desserrez l'écrou et pressez simultanément le connecteur contre le capteur.

Quelle est la portée de détection typique ?

La portée de détection standard est d'environ 4 mm pour un objet métallique de référence.

Le capteur EVM115 est-il adapté aux environnements agressifs ?

Oui, dans un environnement agressif, serrez l'écrou d'un cran d'arrêt supplémentaire avec une clé (cote sur plat 14) pour améliorer la tenue aux chocs et vibrations.

Quel est le degré de protection du capteur ?

Le capteur est conçu pour une protection IP67 (étanche à la poussière et immersion temporaire).

Comment nettoyer le capteur ?

Nettoyez le boîtier avec un chiffon non pelucheux sec. N'utilisez pas de solvants agressifs.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez le câblage, l'alimentation, et le couple de serrage du connecteur. Assurez-vous que la cible est métallique et dans la portée.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI EVM115 IFM

Instruction de montage

ecolink / ecolink fast connect

Connecteur ecolink

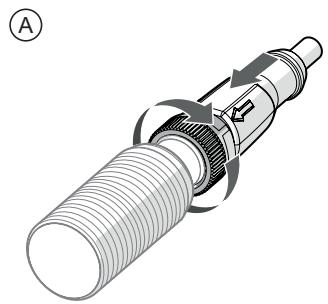

Fig. 1: Montage du connecteur ecolink

▶ Raccorder le connecteur à l'appareil (A).
▶ Veiller à ce que le codage soit correctement positionné.
Pour les connecteurs M12, la flèche indique la position de l'encoche de positionnement (a).
▶ Serrer l'écrou moleté à la main pour garantir l'indice de protection indiqué (B).

(En option) Pour une utilisation en environnements sévères et pour garantir une résistance accrue aux chocs et aux vibrations :

▶ Serrer l'écrou moleté d'un cran supplémentaire à l'aide d'une clé. Respecter le couple de serrage maximal (⇨ fiche technique) de la pièce d'accouplement.

Fig. 2: Démontage du connecteur ecolink

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).

ecolink fast connect

INFORMATION IMPORTANTE

Utiliser exclusivement des connecteurs avec une douille filetée.

▷ L'utilisation de connecteurs inappropriés peut endommager les raccordements.

Fig. 3: Montage ecolink Fast Connect

▶ Ne pas utiliser de connecteurs inappropriés (A).
▶ Enfoncer la douille filetée du connecteur dans l'appareil (B).
▶ Pour ce faire, surmonter la résistance du ressort jusqu'à atteindre la position finale (C).

Fig. 4: Démontage de l'ecolink fast connect

▶ Appuyer le connecteur contre l'appareil tout en desserrant l'écrou moleté (A).
▶ Séparer le connecteur de l'appareil (B).
