AJLZ-1W - Matériel de sécurité électronique Lorex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîte de jonction pour caméra PTZ
Marque	Lorex
Modèle	AJLZ-1W
Catégorie	Matériel de sécurité électronique
Dimensions (approx.)	150 mm x 150 mm x 80 mm
Poids (approx.)	0,5 kg
Matériaux	Métal robuste, plastique ABS
Couleur	Blanc ou gris (selon version)
Alimentation	Aucune (passif, pour raccordement)
Fonctions principales	Protection et gestion des câbles pour installation extérieure
Accessoires inclus	Clé Allen 5 mm, bouchon silicone, vis à métaux (8x), rondelles (16x), boulons à expansion (4x), presse-étoupes (3x), attaches de câbles (5x)
Compatibilité	Caméras PTZ Lorex (consultez le site pour la liste)
Installation	Montage mural avec perçage et boulons d'expansion
Protection contre les intempéries	Oui, grâce aux presse-étoupes et au bouchon silicone
Température de fonctionnement	-20 °C à 50 °C (estimation)
Entretien et nettoyage	Nettoyage à l'eau savonneuse, séchage complet avant réinstallation
Contenu de la notice	Instructions d'installation, avertissements de sécurité, schémas
Pays d'origine	Chine

FOIRE AUX QUESTIONS - AJLZ-1W Lorex

Comment installer la boîte de jonction AJLZ-1W ?

Utilisez la clé Allen fournie pour desserrer les vis et ouvrir la boîte. Retirez le support arrière, percez des trous dans le mur, puis fixez le support avec les boulons d'expansion. Assemblez ensuite la boîte et fixez la caméra PTZ.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse et de la clé Allen de 5 mm fournie.

Comment protéger le câblage contre les intempéries ?

Insérez les câbles dans le presse-étoupe et le bouchon en silicone. Serrez les presse-étoupes pour assurer l'étanchéité.

La boîte de jonction est-elle compatible avec toutes les caméras PTZ Lorex ?

Consultez le tableau de compatibilité sur le site Lorex. La notice mentionne que certains accessoires comme les convertisseurs ou parasurtenseurs peuvent être installés à l'intérieur.

Puis-je installer un convertisseur ou un disjoncteur à l'intérieur de la boîte ?

Oui, la notice indique qu'il est possible d'installer un convertisseur, un disjoncteur pneumatique, une prise standard, des parasurtenseurs et un adaptateur de courant. Toutefois, ces produits ne sont pas inclus.

Que faire si la boîte de jonction est exposée à la pluie ?

Assurez-vous que le bouchon silicone est correctement installé et que les presse-étoupes sont bien serrés. Vérifiez régulièrement l'état des joints.

Quels sont les accessoires inclus dans la boîte ?

La boîte contient une clé Allen de 5 mm, un bouchon silicone, 8 vis à métaux, 16 rondelles, 4 boulons à expansion, 3 presse-étoupes et 5 attaches de câbles.

Comment retirer les plateaux inutilisés à l'intérieur de la boîte ?

Utilisez un tournevis pour dévisser et retirer les plateaux inutiles. Cela libère de l'espace pour les connexions.

Quel est le poids maximum supporté par le support mural ?

Le support est conçu pour supporter le poids de la caméra PTZ et des accessoires. Assurez-vous que le mur peut supporter la charge totale. Le poids de la boîte seule est d'environ 0,5 kg.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI AJLZ-1W Lorex

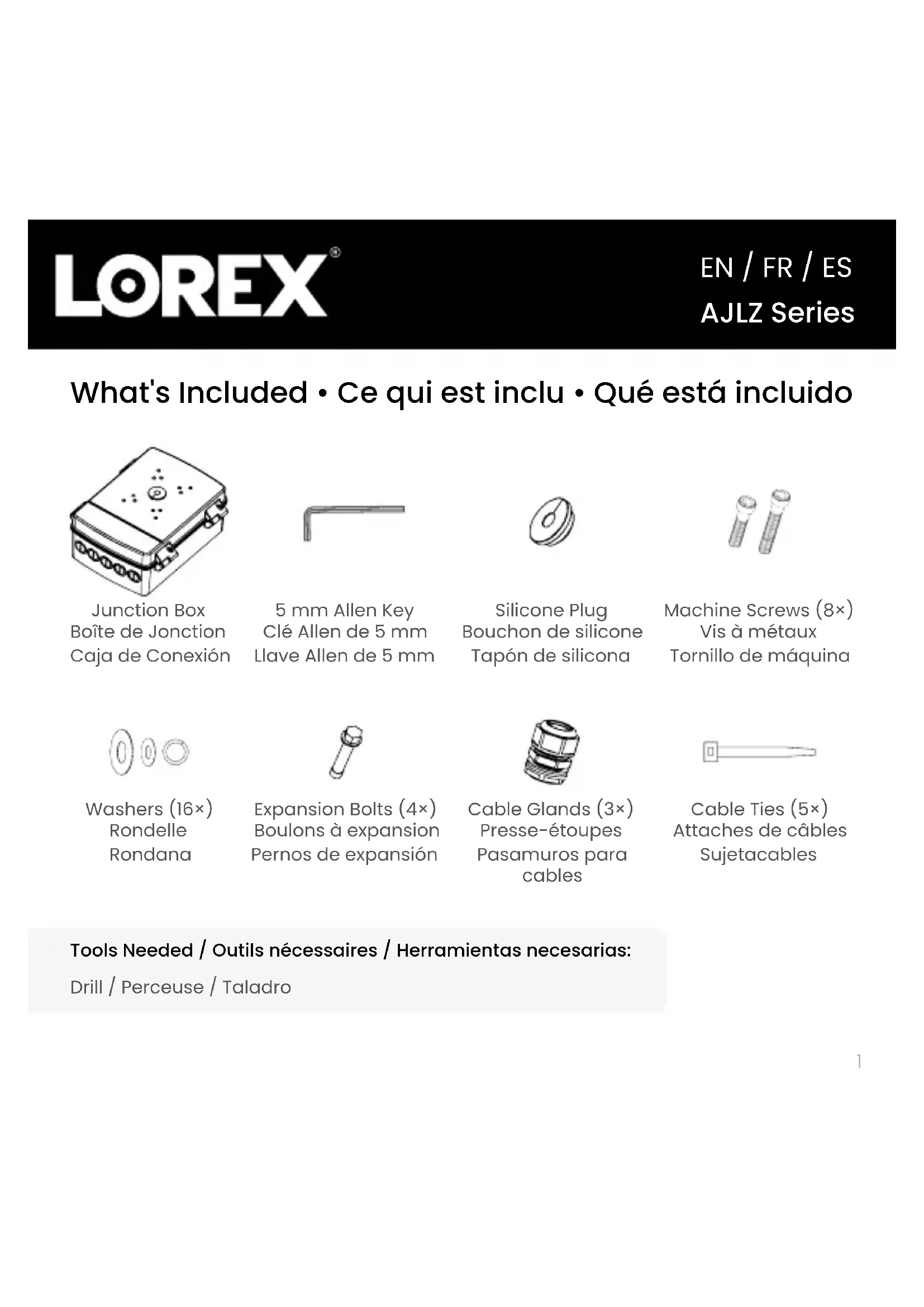

Junction Box Boîte de Jonction Caja de Conexión

5 mm Allen Key Clé Allen de 5 mm Llave Allen de 5 mm

Silicone Plug Bouchon de silicone Tapón de silicona

Machine Screws (8×) Vis à métaux Tornillo de máquina

Washers (16×) Rondelle Rondana

Expansion Bolts (4×) Boulons à expansion Pernos de expansión

Cable Glands (3×) Presse-étoupes Pasamuros para cables

Cable Ties (5×) Attaches de câbles Sujetacables

Tools Needed / Outils nécessaires / Herramientas necesarias:

Drill / Perceuse / Taladro

Installation • Installation • Instalación

Installer la caméra dans un endroit qui peut supporter le poids de la caméra et des accessoires.

Utilisez la clé Allen pour desserrer les vis et ouvrir la boîte de jonction.

Retirez les quatre vis à l'aide de la clé Allen pour détacher le support arrière.

Possibilité d'installer un convertisseur, un disjoncteur pneumatique, une prise standard, des parasurtenseurs et un adaptateur de courant. Remarque : Les produits mentionnés et illustrés ci-dessus ne sont pas inclus.

Utilisez un tournevis pour retirer les plateaux inutilisés à l'intérieur de la boîte de jonction.

Percez des trous dans le mur et installez le support arrière avec des boulons d'expansion.

Serrez les vis à l'aide de la clé Allen.

Retirez le bouchon de silicone et ouvrez-le le long de la fente.

Insérez le câble dans le bouchon et réinstallez celui-ci dans la boîte de jonction.

Utilisez les vis et rondelles appropriées pour fixer la caméra PTZ à l'avant de la boîte de jonction.

1. Weatherproof the Wiring Protégez le câblage contre les intempéries Proteger el cableado de la intemperie

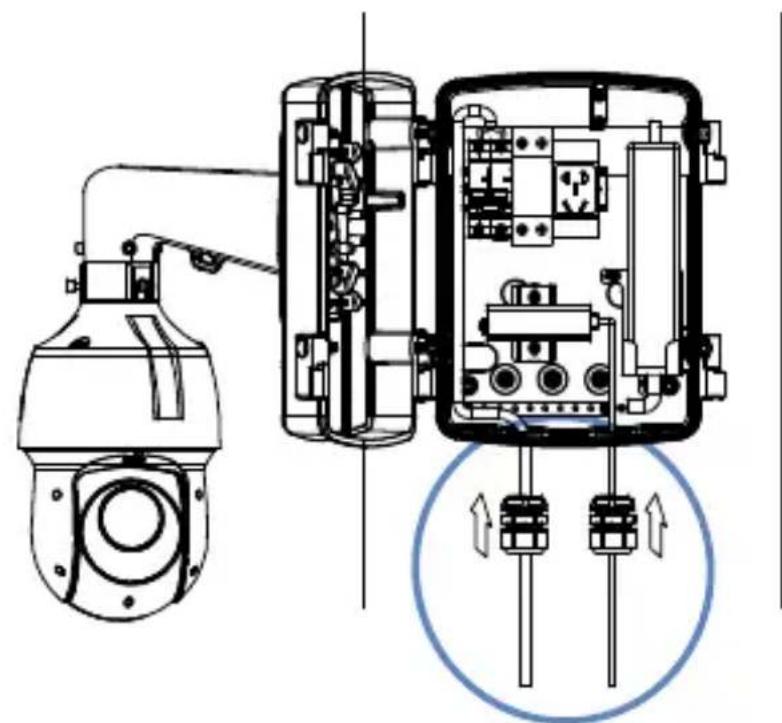

Branchez les câbles nécessaires, faites-les passer, ainsi que les câbles de la caméra, par les trous inférieurs et fixez-les avec des presse-étoupes.

Pour le tableau de compatibilité des produits, veuillez consulter le site :
