Type de produit	Ventilateur sur pied
Marque	Sencor
Modèle	SFN 4044WH
Catégorie	Ventilateur (climatisation)
Alimentation électrique	220-240 V ~ 50 Hz
Puissance absorbée	50 W
Diamètre des pales	40 cm
Niveau sonore	50 dB(A)
Classe de sécurité	II (double isolation)
Nombre de vitesses	3 (lente, moyenne, rapide)
Oscillation horizontale	Oui (activation par bouton)
Hauteur réglable	Oui (télescopique, environ 80-120 cm)
Inclinaison verticale	Oui (manuelle)
Matériau principal	Plastique et métal
Couleur	Blanc (WH)
Poids approximatif	4 kg
Dimensions de la base	Environ 40 cm de diamètre
Grille de protection	Avant et arrière (fixation par vis)
Usage recommandé	Intérieur, domestique ou bureau
Nettoyage	Chiffon doux sec ou légèrement humide (sans produit abrasif)
Sécurité enfants	Ne pas laisser jouer les enfants sans surveillance
Rangement	Dans un endroit sec et propre, hors de portée des enfants

FOIRE AUX QUESTIONS - SFN 4044WH SENCOR

Comment assembler le ventilateur pour la première fois ?

Suivez les étapes dans la notice : assemblez la base en croisant les deux parties, fixez le pied télescopique, puis le bloc moteur, la grille arrière, les pales et la grille avant. Utilisez les vis et écrous fournis pour sécuriser l'ensemble.

Comment régler la hauteur du ventilateur ?

Desserrez l'écrou de blocage sur la tige télescopique, ajustez la hauteur souhaitée, puis resserrez fermement l'écrou pour fixer la position.

Comment activer l'oscillation du ventilateur ?

Lorsque le ventilateur est en marche, appuyez sur le bouton d'oscillation situé sur le bloc moteur. Pour désactiver, tirez le bouton vers le haut.

Comment nettoyer le ventilateur ?

Éteignez et débranchez l'appareil. Utilisez un chiffon doux et sec. En cas de saleté tenace, démontez les grilles et pales, nettoyez avec un chiffon légèrement humide (eau savonneuse neutre) et séchez soigneusement avant remontage. Évitez tout contact de l'eau avec le moteur.

Pourquoi le ventilateur fait-il un bruit anormal ?

Vérifiez que les pales sont correctement fixées et que la grille avant est bien serrée. Assurez-vous que le ventilateur est sur une surface stable. Si le bruit persiste, contactez le service après-vente.

Puis utiliser le ventilateur en extérieur ?

Non, ce ventilateur est conçu pour une utilisation en intérieur uniquement. Ne l'utilisez pas dans des endroits humides comme les salles de bains ou les buanderies.

Quelle est la puissance sonore du ventilateur ?

Le niveau de pression acoustique garanti est de 50 dB(A), ce qui correspond à un bruit modéré comparable à une conversation normale.

Comment ajuster l'inclinaison verticale du ventilateur ?

Éteignez d'abord le ventilateur, puis inclinez manuellement la tête du ventilateur vers le haut ou vers le bas dans la plage autorisée. Ne forcez pas le mouvement.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez la prise électrique et le câble d'alimentation. Assurez-vous que le bouton de vitesse n'est pas sur la position 0. Si le problème persiste, contactez un service technique agréé.

Comment ranger le ventilateur en fin de saison ?

Nettoyez-le soigneusement, démontez-le si possible, et conservez-le dans un endroit sec et à l'abri de la poussière. Gardez la notice pour la prochaine utilisation.

MODE D'EMPLOI SFN 4044WH SENCOR

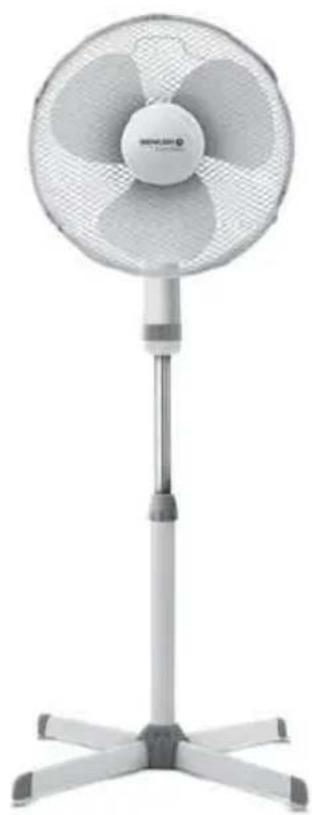

Modern office fan with four blades and a stand, no visible text or symbols

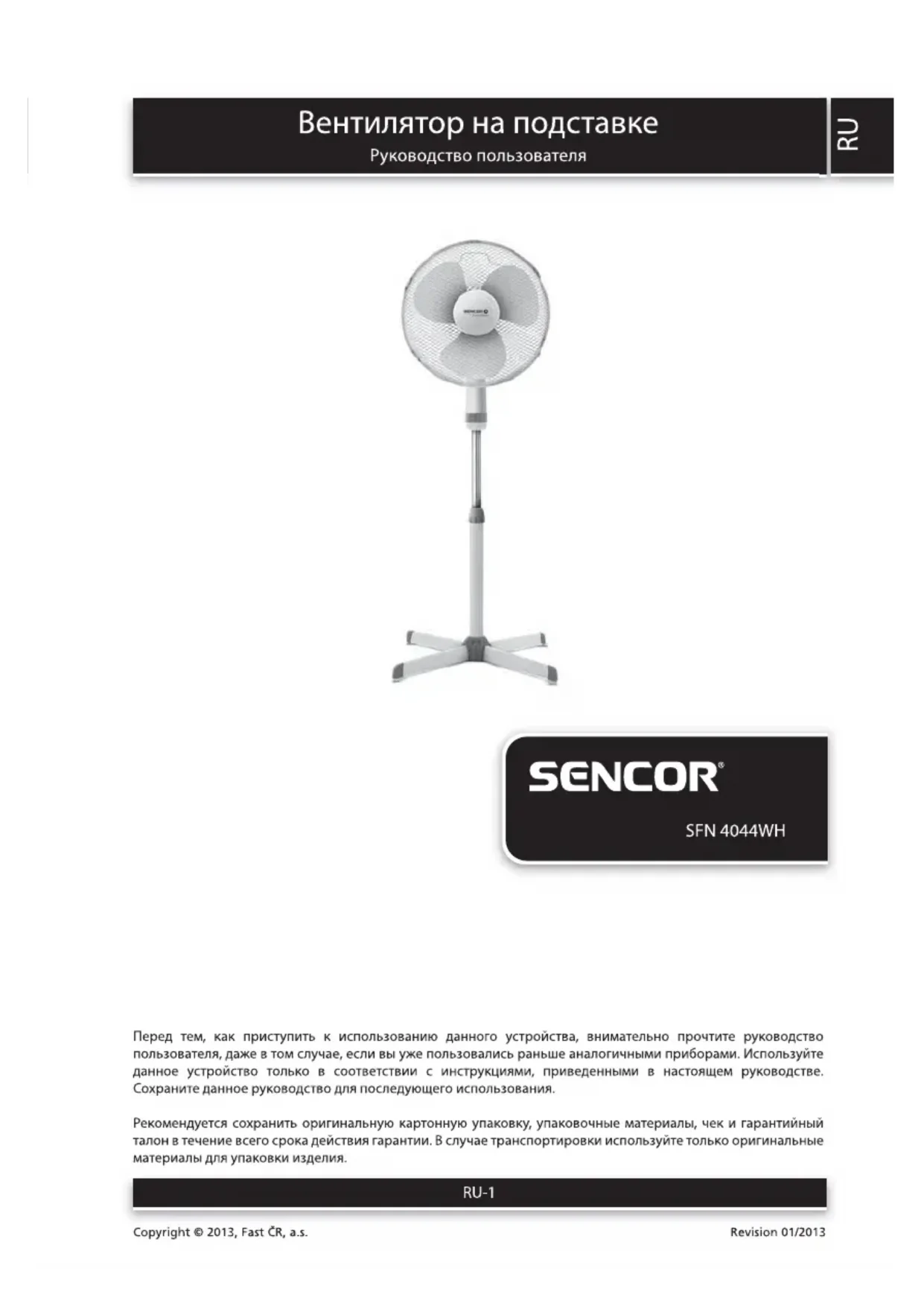

SENCOR®

SFN 4044WH

Перед тем, как приступить к использованию данного устройства, внимательно прочтите руководство пользователя, даже в том случае, если вы уже пользовались раньше аналогичными приборами. Используйте данное устройство только в соответствии с инструкциями, приведенными в настоящем руководстве. Сохраните данное руководство для последующего использования.

Рекомендуется сохранить оригинальную картонную упаковку, упаковочные материалы, чек и гарантийный талон в течение всего срока действия гарантии. В случае транспортировки используйте только оригинальные материалы для упаковки изделия.

RU-1

СОДЕРЖАНИЕ

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ....3

ОПИСАНИЕ ВЕНТИЛЯТОРА ....5

СБОРКА ВЕНТИЛЯТОРА 6

РАБОТА ВЕНТИЛЯТОРА....6

ОЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ....7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....7

ИНСТРУКЦИИ ПО УТИЛИЗАЦИИ ИСПОЛЬЗОВАННОГО УПАКОВОЧНОГО МАТЕРИАЛА 8

ИНСТРУКЦИИ ПО УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ 8

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

- Дети старше 8 лет и люди с ограниченными физическими или умственными возможностями или люди, не имеющие опыта пользования подобными устройствами могут пользоваться им только под присмотром человека, отвечающегозаихбезопасность или после того, как они будут соответствующим образом проинструктированы о безопасном использовании устройства и поймут потенциальную опасность неправильного использования. Не позволяйте детям играть с устройством.

- Уход и обслуживание нельзя доверять детям без присмотра старших.

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННЫЕ ИНСТРУКЦИИ И СОХРАНИТЕ ДЛЯ СПРАВКИ В БУДУЩЕМ.

• Перед тем, как подключить устройство в розетку, проверьте соответствие напряжения на табличке с техническими характеристиками устройства с напряжением сети.
• Чтобы не допустить перегревания устройства не закрывайте его ничем.
• Это устройство предназначено только для использования дома, в офисах и аналогичных местах.
• Не используйте это устройство в запыленных или влажных помещениях, таких как прачечные или ванные комнаты, в местах, где хранятся химикаты или в промышленных помещениях и на улице!
• Не устанавливайте прибор вблизи открытого пламени или устройств, являющихся источниками тепла.
• Всегда устанавливайте устройство на ровную, сухую и устойчивую поверхность. Не размещайте устройство на неустойчивой поверхности, на коврах с длинным и плотным ворсом.
• Не погружайте данный продукт в воду или какую-либо иную жидкость.
• Не вставляйте предметы в защитную решетку. Это может привести к электрическому замыканию, началу пожара или повреждению устройства.
• Всегда выключайте устройство и отключайте его от сети если не используете его или перед тем, как перенести, помыть, разобрать или собрать его.
• Не тяните за кабель питания, чтобы отсоединить его от электросети. Это может повредить кабель питания или розетку. Чтобы отсоединить кабель питания от розетки, аккуратно потяните вилку кабеля.
  • Убедитесь, что сетевой провод не запутан и не прикасается к горячей поверхности.
• Запрещается использовать устройство, если поврежден кабель питания или штепсельная вилка. Если сетевой кабель поврежден, замените его в центре технического обслуживания.
• Не пользуйтесь устройством если оно не работает должным образом, если оно упало на пол, повреждено или попало в воду. Во избежании риска получения травмы или поражения электрическим током, не ремонтируйте устройство самостоятельно и не делайте никаких настроек устройства. Любой ремонт или настройку устройства необходимо выполнять в авторизованном сервисном центре. Попытки самостоятельного ремонта устройства во время срока действия гарантии могут привести к ее аннулированию.

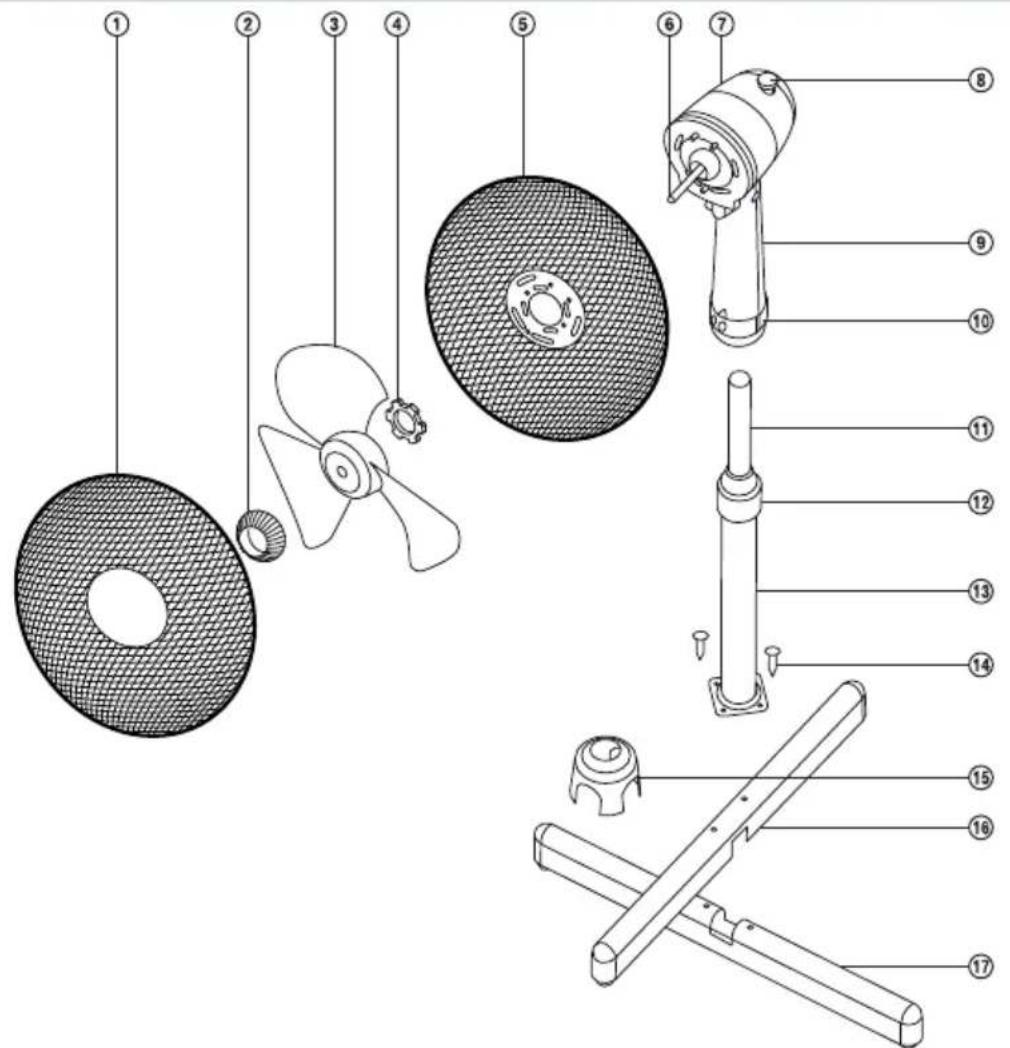

ОПИСАНИЕ ВЕНТИЛЯТОРА

A

Exploded diagram of a mechanical assembly with numbered parts for identification

① Передняя защитная решетка
② Гайка крепления лопастей вентилятора
③ Лопасти вентилятора
④ Гайка для крепления задней защитной решетки
⑤ Задняя защитная решетка
⑥ Вал электродвигателя
⑦ Блок двигателя
⑧ Переключатель для активации и дезактивации осцилляции
⑨ Держатель блока двигателя
⑩ Кнопка выключения и изменения скорости вентилятора
(0 – выкл., 1 – низкая скорость, 2 – средняя скорость, 3 – высокая скорость)
⑪ Внутренняя телескопическая стойка
⑫ Блокировка внутренней телескопической стойки
⑬ Внешняя стойка
⑭ Внешняя (включено 4 ед.)
⑮ Крышка соединения основания подставки
⑯ Часть А основания
⑰ Часть В основания

СБОРКА ВЕНТИЛЯТОРА

• Извлеките вентилятор из упаковочного материала и убедитесь, что все части, приведенные в описании вентилятора, присутствуют в упаковке. За исключением вышеперечисленных деталей в комплект входит винт и гайка для скрепления внешних частей передней и задней решетки А① и А⑤.
• Извлеките винты А⑭ из частей основания А А⑯ и В А⑰. В середине частей А А⑱ и В А⑲ имеются вырезки. Перекрестите части А А⑳ и В А⑰ таким образом, чтобы вырезки на частях сошлись. Всегда устанавливайте основу подставки на ровную, сухую и устойчивую поверхность.
• Поместите стойку А⑬ перпендикулярно основанию подставки, выравнивая отверстия для винтов в стойке А⑬ с отверстиями винтов в основе подставки. Скрепите основу и стойку А⑬ с помощью винтов (4 ед.).
• Ослабьте и снимите зажимную гайку А⑫ со внутренней стойки А⑪. Установите крышку А⑮ на внутреннюю стойку А⑪ и опустите до основы подставки таким образом, чтобы соединения основы со стойкой были полностью прикрыты.
• Поместите зажимную гайку обратно на внутреннюю стойку А⑪. Выдвиньте и установите на нужную высоту внутреннюю стойку А⑪. Удерживайте стойку А⑪ и закрутите зажимную гайку А⑫, чтобы зафиксировать положение стойки.
• Зажимной винт располагается на держателе блока двигателя А⑨. Ослабьте винт и поместите держатель блока двигателя А⑨ на внутреннюю стойку А⑪. Затяните винт, чтобы закрепить держатель А⑨ на стойке А⑪. В целях предотвращения падения моторного блока А⑦ на землю соединение держателя А⑨ к стойке А⑪ должно быть надежным.
• Отверните гайку А② (если имеется) и А④ с вала электродвигателя А⑥. Установите заднюю защитную решетку А⑤ на вал двигателя А⑥ таким образом, чтобы ручка для переноски вентилятора, прикрепленная к задней решетки А⑤ указывала вверх. Надавите на заднюю решетку А⑤ в сторону моторного блока А⑦, чтобы стопорные устройства на передней части моторного блока А⑦ прошли через отверстия в центральной части задней решетки А⑤. Используйте гайку А④ для крепления решетки А⑤ к моторному блоку А⑦.
• На вал двигателя А⑥ установите лопасти вентилятора А③ и нажмите на них в направлении моторного блока А⑦. Убедитесь, что вал электродвигателя А⑥ подходит к отверстию в середине лопастей вентилятора А3. Подсоедините лопасти вентилятора А③ к валу с помощью фиксирующей гайки А②.
• На внешней части защитной решетки А① расположено три крепежных зажима, крючок и отверстие с резьбой. Отпустите зажимы и держите решетку А① таким образом, чтобы крючок был расположен на верхней части решетки А①. Установите переднюю решетку А① напротив задней решетки А⑤ таким образом, чтобы внешняя часть решетки А⑤ попала на крюки на внешней части решетки А①. Проверьте, что внешние крюки и отверстия совпадают. Держите зажимы для скрепления внешних сторон вместе. В целях безопасности внешние стороны соединяют с использованием входящего в комплект винта и гайки. Если во время сборки вентилятора вы выполняли представленные выше инструкции, отверстия с резьбой находятся в нижней части внешней стороны.
  • Вентилятор собран и готов к использованию.

РАБОТА ВЕНТИЛЯТОРА

• Подключите вентилятор к розетке.

1) Установка высоты вентилятора

Одной рукой удерживайте телескопическую стойку А⑪, а другой рукой отворачивайте гайку А⑫. Перемещайте стойку А⑪ вверх или вниз, чтобы задать желаемую высоту. Когда желаемая высота будет выбрана, затяните гайку А⑫. Это закрепит телескопическую стойку А⑪ на своем месте.

2) Установка скорости и отключение вентилятора

Поверните регулятор А⑩ в положение 1 для установки низкой скорости вентилятора. Поверните регулятор А⑩ в положение 2 или 3 для установки средней или высокой скорости вентилятора. Поверните регулятор А⑩ в положение 0 для выключения вентилятора.

3) Активация и дезактивация осцилляции

Если вентилятор работает, нажмите на переключатель А⑧ для активации осцилляции моторного блока А⑦. Моторный блок А⑦ начнет горизонтальную осцилляцию. Для отключения осцилляции, потяните переключатель А⑧ вверх.

4) Установка вертикального наклона моторного блока

Перед установкой вертикального наклона моторного блока А⑦, сначала выключите вентилятор, повернув регулятор А⑩ в положение 0 (выкл.). Установите желаемый вертикальный угол наклона моторного блока А⑦, затем снова включите вентилятор.

Примечание:

Моторный блок А⑦ можно наклонять только в ограниченном диапазоне. Не применяйте силу для установки угла наклона моторного блока А⑦.

- Если вы не будете использовать вентилятор, выключите его в соответствии с инструкциями, представленными в параграфе «Установка скорости и отключение вентилятора» и отключите его от источника питания.

ОЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Перед очисткой, выключите вентилятор и отключите кабель питания от сети.
- Протирайте поверхность вентилятора чистой и сухой салфеткой. В случае сильного загрязнения вентилятора, разберите вентилятор и протрите отдельные части (не вилку) салфеткой, слегка смоченной в растворе нейтрального чистящего средства. Затем вытрите все части насухо. Будьте аккуратны, чтобы не допустить попадания воды в моторный блок А⑦ или переключать на стойке А⑩ во время очистки.
• Не используйте для очистки абразивные чистящие средства, бензин, разбавители и т. д.
- Если вы планируете не использовать вентилятор в течение длительного периода времени, храните его в чистом, сухом месте, недоступном для детей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальное напряжение 220-240 В

Номинальная частота....50 Гц

Номинальная входная мощность 50 Вт

Класс безопасности для защиты от поражения электрическим током......II

Гарантированный уровень шума 50 дБ(А)

Диаметр лопасти вентилятора....40 см

Декларированный уровень шума устройства в 50 дБ(А), соответствует уровню А акустической мощности с учетом номинальной акустической мощности в 1 рВт.

Глоссарий технических терминов

Класс безопасности для защиты от поражения электрическим током:

Класс II – Защита от поражения электрического тока обеспечивается двойной или надежной изоляцией.

Мы оставляем за собой право вносить изменения в текст и технические характеристики.

ИНСТРУКЦИИ ПО УТИЛИЗАЦИИ ИСПОЛЬЗОВАННОГО УПАКОВОЧНОГО МАТЕРИАЛА

Упаковочный материал необходимо утилизировать только в специально отведенных местах для сбора мусора.

ИНСТРУКЦИИ ПО УТИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ

Данное обозначение на изделии или на оригинальной документации к нему означает, что отработавшее электрическое и электронное оборудование не следует выбрасывать вместе с обычными бытовыми отходами. Следует передать его в специализированные центры сбора отходов для утилизации и повторной переработки. Кроме того, в некоторых странах Европейского Союза отработавшие изделия можно вернуть по месту приобретения при покупке аналогичного нового продукта. Правильная утилизация данного изделия позволит сохранить ценные природные ресурсы и предотвратить вредное воздействие на окружающую среду. Дополнительную информацию можно получить, обратившись в местную информационную службу или в центр сбора и утилизации отходов. В соответствии с местным законодательством, неправильная утилизация отходов данного типа может повлечь за собой наложение штрафа.

Для предприятий стран ЕС

Для получения информации о правильной утилизации электрического или электронного оборудования обратитесь в пункт розничной или оптовой продажи.

Утилизация оборудования в других странах, не входящих в состав ЕС

Данный символ действителен на территории Европейского Союза. Для получения информации об утилизации данного продукта обратитесь в местную справочную службу или по месту его приобретения. Данное изделие соответствует требованиям ЕС по электромагнитной совместимости и электробезопасности.

Данный продукт соответствует всем соответствующим основным стандартам ЕС.
