51KSC4604 - Haut-parleur voiture KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial 2 voies
Marque	Kicker
Modèle	51KSC4604
Catégorie	Haut-parleur voiture
Impédance	4 ohms
Puissance maximale	150 watts
Puissance continue RMS	75 watts (15-75 watts recommandée)
Sensibilité	88 dB (1 W/1 m)
Réponse en fréquence	50 Hz - 20 kHz
Diamètre du grave	4 x 6 pouces (100 x 160 mm)
Diamètre du tweeter	1/2 pouce (13 mm)
Matériau du cône (grave)	Polypropylène
Matériau du tweeter	Dôme en soie avec aimant néodyme
Entourage du grave	Caoutchouc
Profondeur de montage supérieure	42 mm
Profondeur de montage inférieure	67 mm
Type de montage	Dans tableau ou porte, sans enceinte
Grille incluse	Non
Poids approximatif	1.2 kg
Alimentation requise	Autoradio ou amplificateur compatible 4 ohms
Accessoires inclus	Vis de montage, adaptateurs polyvalents (selon version)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité d'installation	S'assurer que le haut-parleur ne gêne pas les mécanismes de portes et fenêtres. Ne pas percer le réservoir de carburant ni les câbles.
Pièces détachées et réparabilité	Aucune pièce détachée disponible pour l'utilisateur. Contacter un professionnel pour réparation.
Informations générales	Conçu pour l'environnement automobile, compatible avec sources 4 ohms. Utilisation recommandée avec amplificateurs Kicker KEY et caissons de graves Kicker.

FOIRE AUX QUESTIONS - 51KSC4604 KICKER

Quelle est l'impédance de l'enceinte 51KSC4604 ?

L'impédance nominale est de 4 ohms. Assurez-vous que votre source ou amplificateur est conçu pour une charge de 4 ohms.

Quelle puissance puis-je envoyer à ce haut-parleur ?

La puissance maximale est de 150 watts et la puissance continue recommandée est comprise entre 15 et 75 watts RMS. Un amplificateur délivrant 50 à 75 watts RMS par canal est idéal.

Ce haut-parleur est-il compatible avec mon autoradio d'origine ?

Oui, à condition que votre autoradio ou amplificateur supporte une charge de 4 ohms. La sensibilité de 88 dB permet un rendement correct même avec une puissance modérée.

Quelles sont les dimensions de montage du KSC460 ?

Le haut-parleur a une forme ovale de 4 x 6 pouces (100 x 160 mm). La profondeur de montage supérieure est de 42 mm et la profondeur inférieure (magnet) est de 67 mm. Vérifiez l'espace disponible dans votre véhicule.

Comment installer ce haut-parleur sans enceinte ?

Les haut-parleurs Kicker KS sont conçus pour un montage sans enceinte. Il est important d'isoler l'avant et l'arrière du haut-parleur pour éviter les interférences sonores. Utilisez les adaptateurs fournis si nécessaire et respectez les consignes de sécurité.

Quels types de câbles sont recommandés pour le câblage ?

Il est conseillé d'utiliser du fil de calibre 16 AWG ou plus épais. Connectez les câbles aux bornes fournies. Pour un câblage stéréo standard, respectez une impédance minimale de 4 ohms par canal.

Puis-je utiliser ce haut-parleur avec un amplificateur ?

Oui, il est parfaitement adapté à un amplificateur. Le KSC460 fonctionne avec n'importe quel amplificateur conçu pour une charge de 4 ohms. Il est recommandé de l'associer aux amplificateurs Kicker KEY pour des performances optimales.

Comment entretenir ce haut-parleur ?

Nettoyez le haut-parleur avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou de liquides. Évitez l'exposition à l'humidité excessive.

Ce modèle est-il équipé d'une grille de protection ?

Non, le KSC460 n'est pas fourni avec une grille. Vous pouvez acheter des grilles en option si nécessaire, mais assurez-vous qu'elles n'affectent pas la qualité sonore.

Que faire si le haut-parleur ne fonctionne pas ?

Vérifiez d'abord les connexions et l'impédance totale du circuit. Assurez-vous que la source est allumée et que le volume n'est pas trop bas. Si le problème persiste, contactez un professionnel - le haut-parleur n'est pas conçu pour une réparation par l'utilisateur.

MODE D'EMPLOI 51KSC4604 KICKER

Haut-parleurs Coaxiaux KS

Contents

Overview......3

Specifications....4

Installation 5

Wiring 5

Mounting....8

Warranty ......12

Présentation ...... 25

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une expérience audio que vous n'oublierez pas !

Specifications

Modele: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voés 2 voés 2 voés 2 voés 2 voés
Crave [pc : mm, 2-3/4, 70-8-1/2, 59-4, 100-4/6, 100x180-4x13, 100x250-8-1/4, 130
Medium [pc : mm]
Agu [pc : mm] = 1/2, 15 1/2, 13 1/2, 15 1/2, 13 5/4, 20
Impedance contrôle [G]	4	4	4	4	4	4
Puissance maximale [N]	100	100	150	150	150	150
Puissance continue [walts IIMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilité (1 W, 1 m)	35	38	38	38	38	30
Response or fréquence II [R]	300 20k	30-70k	30-70k	50-70k	45-70k	45-71k
Domino ou trou, ou montage [pc : mm]	2-3/5, 6/8, 9-1/6, 7/8	3-11/6, 3/4	4x5-5/6, 101x151	3-7/8x9-3/5, 98x238	4-1/2, 115
Prolondeur du montage supérieur [pc : mm]	1-1/4, 32	1-5/5, 42	1-13/18, 46	1-11/18, 42	2-3/5, 81	1-3/4, 46
Prolondeur du montage inférieur [pc : mm]	-	1-7/5, 49	2-1/18, 57	2, 67	2-13/18, 71	2, 62
Proliberance du haut-paleur des aigus [pc : mm]	0	1/18, 2	0	1/18, 2	0	0
Grillo	Non	Non	Cu	Non	Non	Cu
Matériou aimanté du haut-paleur des aigus	-	Noodymo	Noodymo	Noodymo	Noodymo	Noodymo
Matère du dôme du haut-parleur des aigus	-	Sous	Sous	Sous	Sous	Sous
Fonne du haut-parleur des aigus	-	Dôme écuillé	Dôme écuillé	Dôme écuillé	Dôme écuillé	Dôme
Matère du côme du haut-paleur des graves	Papier composite Polypropylare		Polypropylare	Polypropylare	Polypropylare	Polypropylare
Matère de l'orceinte ou haut-paleur des graves	Isau traité JV	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parleur	2 vices	2 vices	2 vices	2 vices	3 vices
Gravo [pc ; mm2]	6-7/2, 160	6-3/4, 165	6x3, 160x200	6x3, 160x200	6x3, 160x230
Medium [pc ; mm2]	-	-	-	-	7,25
Agu [pc ; mm2]	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Impedance vinlinde [3]	4	4	4	4	4
Puissance vinlinde [N]	200	200	150	300	300
Puissance contribué [warts RMS]	15 100	15 100	15 /5	15 150	15 150
Sonabilité : 1 W, 1 m]	50	30	30	97	62
Réponse en fréquence [Hz]	43-21k	43-21k	45-21k	30-21k	30-21k
Detrelles ou l'ou de montage [pa ; mm2]	4-7/3/6, 123	5-9/18 / 41	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2 5	6-11/6x8-7/16, 17/7x215
Protendour du montage supérieur [pc ; mm]	1 5/6, 4/6	1 13/18 / 6	2 1/4, 58	3 5/7 6, 31	3 7/8 80
Protendour du montage intérieur [pc ; mm]	2 3/16, 5/1	2 50	2 5/5, 57	3 11/16, 93	3 5/8 62
Prot. balancer du heur-paurur des aigus [pc ; mm]	0	3	1/16, 2	0	0
Grille	Où	Où	Non	Où	Où
Materie, aimanté du haut parleur des aigus	Nécoyme	Nécodyme	Néodyme	Nécoyme	Nécoyme
Matère du dome du haut parleur des aigus	Sole	Sole	Sole	Sole	Sole
Forme du haut parleur des aigus	Dôme	Dôme	Dôme	Dôme	Dôme
Matère du côte au heur-paurur des gravos	Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene
Matère de l'orodine du heur-paurur des gravos	Coursoure	Coursoure	Coursoure	Coursoure	Coursoure

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

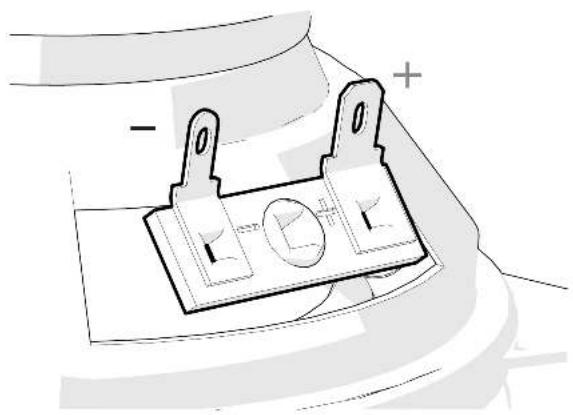

Connectez le câblage aux bornes.

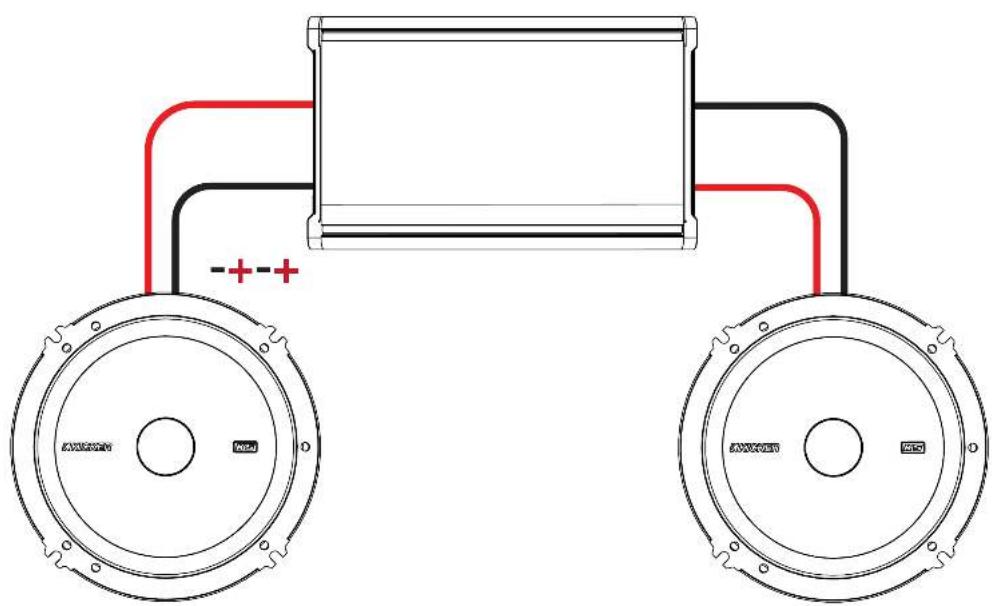

CÂBLAGE STÉRÉO STANDARD

impédance minimale de 4 ohms par canal

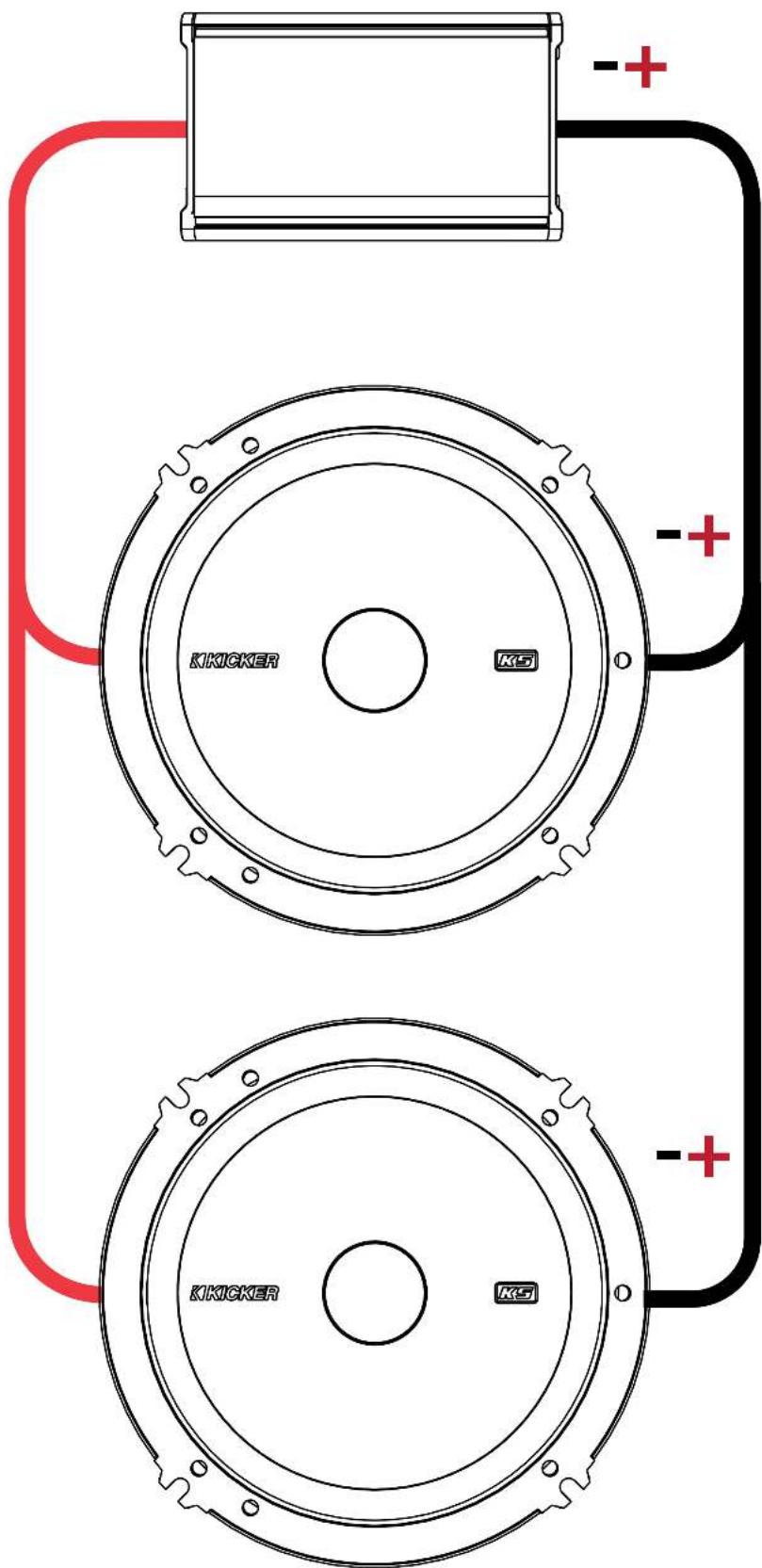

Deux haut-parleurs à une parallèle seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

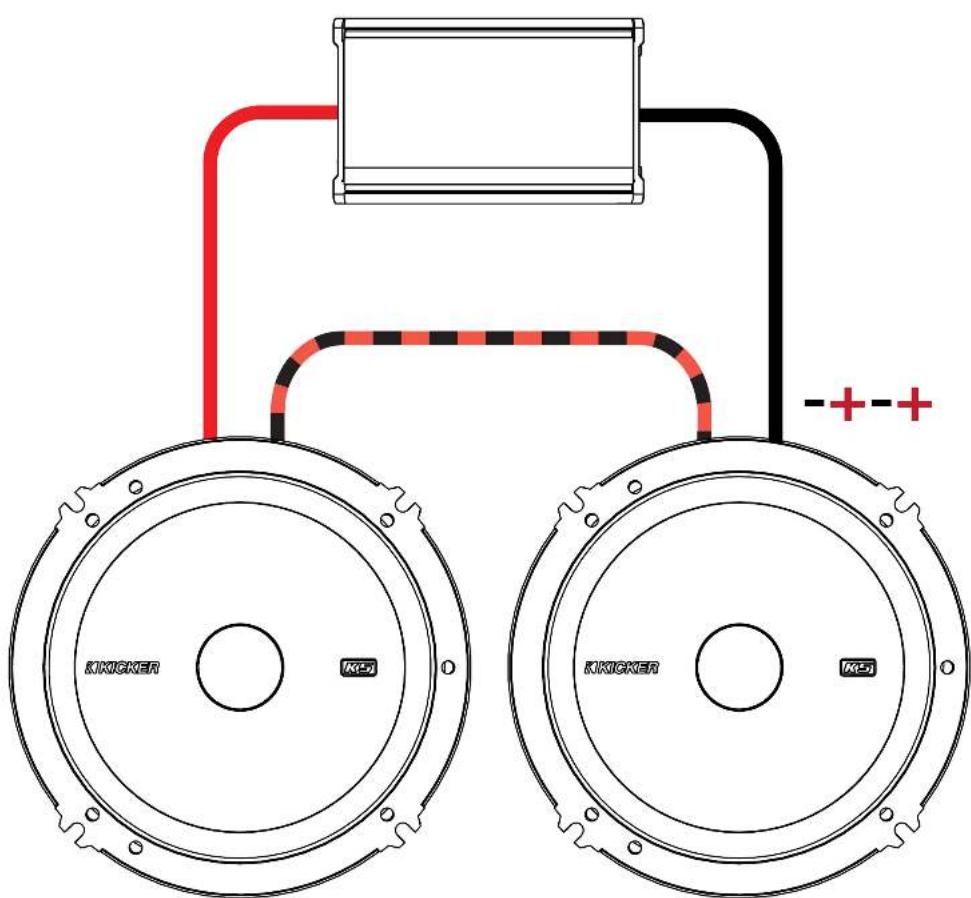

CÂBLAGE EN SÉRIE

Deux haut-parleurs à une chaîne seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

Montage

Les coaxiale Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les découpes d'enceintes et pré-percer de nouveaux trous de vis à l'aide d'une mèche de 7/64 "(2,5 mm). Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

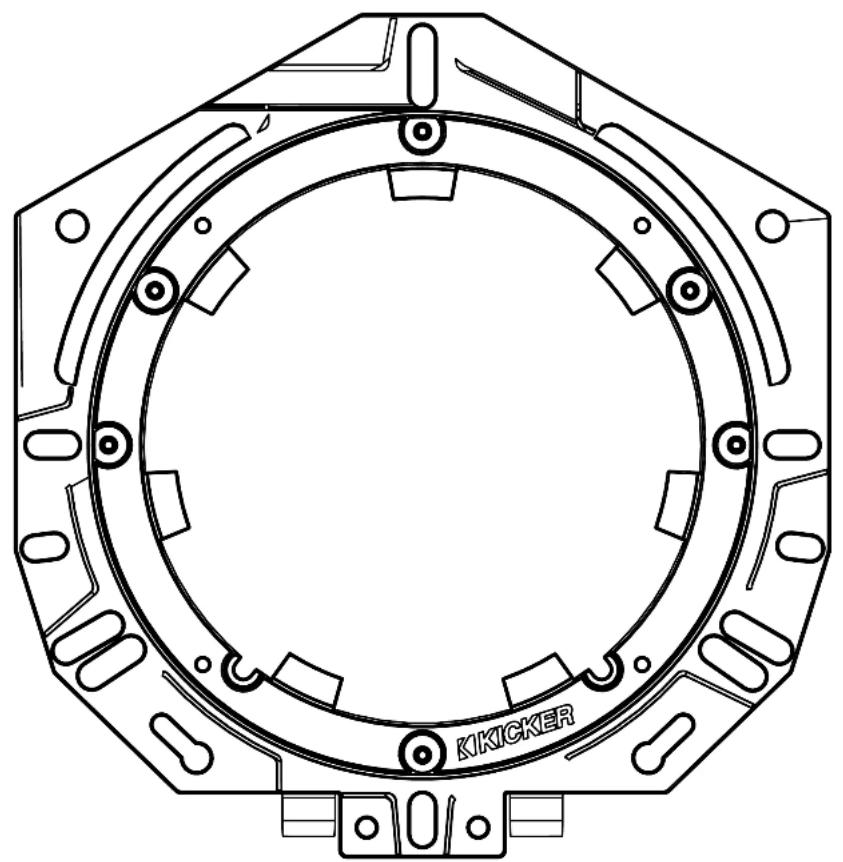

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pièces ou autrement modifier ces adaptateurs pour les adapter à votre véhicule ou à votre application.

KS65/KS67 ADAPTATEUR

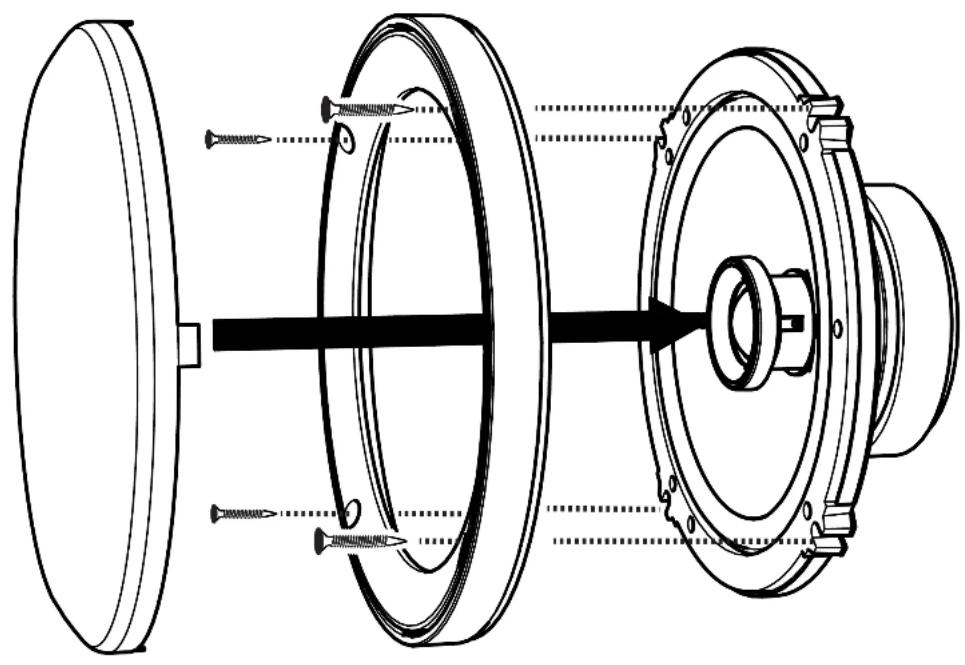

Fixez le haut-parleur à l'ensdroit désiré.

Übersicht 35

Leistung 36

Installation 37

Verkabelung 37

Montage 40

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revondour ou distributour International KICKER.

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
