MODE D'EMPLOI Q-Class 41L782 KICKER
Manuel d'utilisation | Française
L7 HAUT-PARLEUR D'EXTRÊMES GRAVES
KICKER®
Modèles : 8L7 | 10L7 | 12L7 | 15L7
Ravendeur KICKER agréé :
Date d'achal :
Numéro de modèle du haut-parleur
Numéro de série du haut-parteur :
CARACTÉRISTIQUES
Remarque : Tous les chiffres relatifs aux spécifications et aux performances sont susceptibles de changer. Veuillez consulter le s'è www.kicker.com pour obtenir les informations les plus récentes. Pour tirer le meilleur parti de votre nouveau caisson de basses KICKER, nous vous recommandons d'utiliser unquement les accessoires et câbles KICKER. Veuillez compter une période de rodage de deux semaines avant que le caisson de basses n'attegne son niveau de performance optimal.
Vérification sonore : Réponse médiocre des basses ? Vérifiez la phase du système en inversant les connexions négative et positive du haut-parleur sur le caisson de basses. Si cela améliore les basses, le caisson de basses était déphasé par rapport au reste du système audio.
| Modèle | 8L7 | 10L7 | 12L7 | ||
| Impédance nominale [O] 2 ou 4 2 ou 4 2 ou 4 2 ou 4 | |||||
| Fs | [Hz] | 47,2 | 37,5 | 34 | |
| Sensibilité | [1W, | 1m] | 82,4 | 85,9 | |
| Qts | 0,735 | 0,507 | 0,539 | 0,539 | |
| Qms | 8,828 | 9,791 | 9,468 | 11,866 | |
| Qes | 0,802 | 0,535 | 0,571 | 0,565 | |
| Re | [Ω] | 6,6 | 7,9 | 6,8 | |
| Vas [plod3; L] | 0,322 ; 9,127 | 1 ; 28,32 | 1,92 ; 54,274 | 5,263 ; 149,048 | |
| Puissance continue [Watts RMS] | 500 | 750 | 900 | 1 200 | |
| Dimensions externes du boîter [po ; cm] | 8-13/16 ; 22,4 | 10-11/16 ; 27,2 | 12-9/16 ; 32 | 15-5/8 ; 39,6 | |
| Profondeur du montage [po ; cm] | 5-7/16 ; 13,8 | 6-7/8 ; 17,5 | 7-7/8 ; 20 | 9-3/8 ; 23,9 | |
| Découpe de montage [po ; cm] | 7-1/4 ; 18,4 | 9-5/18 ; 23,7 | 11-1/16 ; 28,1 | 13-3/4 ; 34,9 | |
| Réponse en fréquence [Hz] | 28 - 100 | 24 - 100 | 20 - 100 | 18 - 100 | |


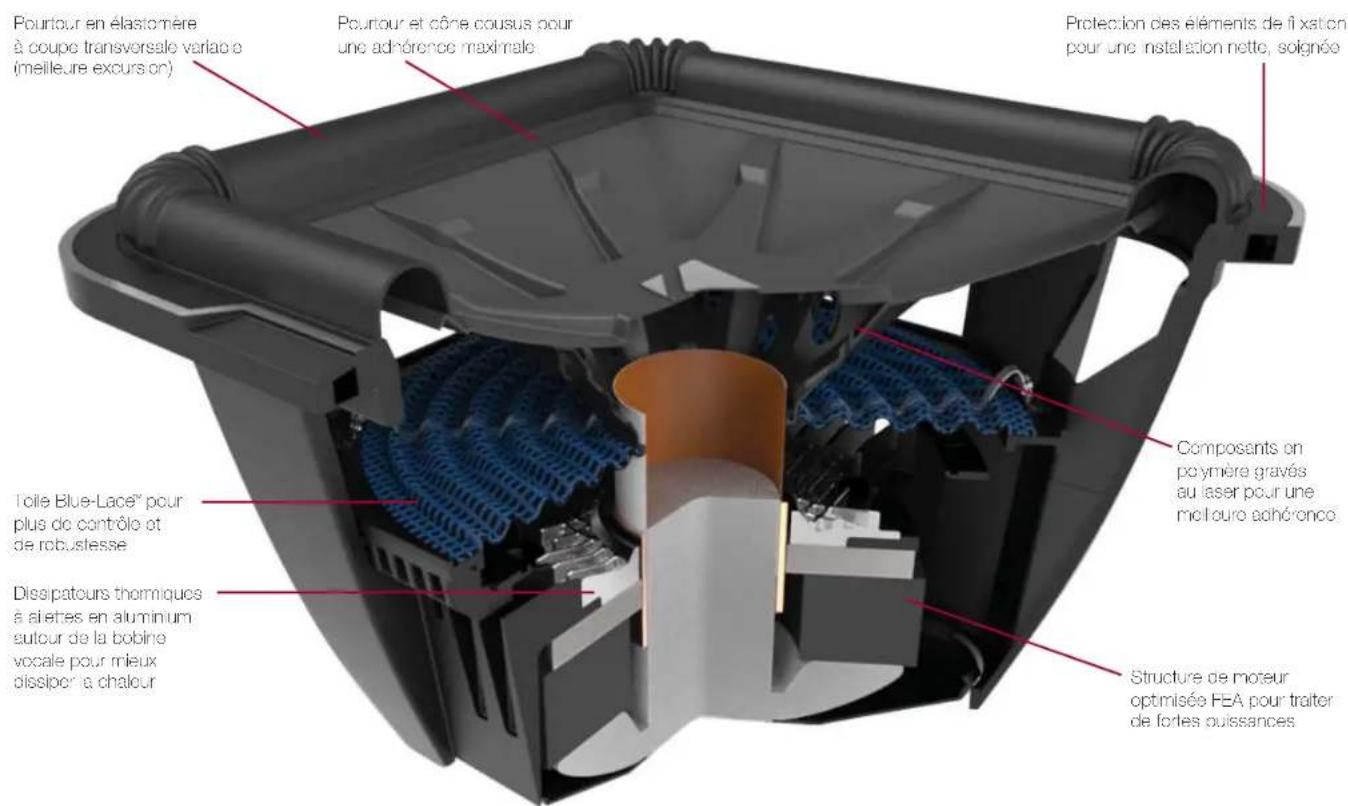

Pourtour en élastomère à coupe transversale variacé (meilleure excursor) Pourtour et cône cousus pour une adhérence maximale Protection des éléments de fixation pour une installation nette, soignée Tolle Blue-Lace® pour plus de contrôle et de robustesse Disspatours thermiques à aîetres en aluminium soutur de la bobine vocale pour mieux dissipore à chaleur Composants on poymère gravés au laser pour une molloure adhérence Structure de moteur optimisée FEA pour traiter de forles puissancesBrevel aux États-Unis - www.kicker.com

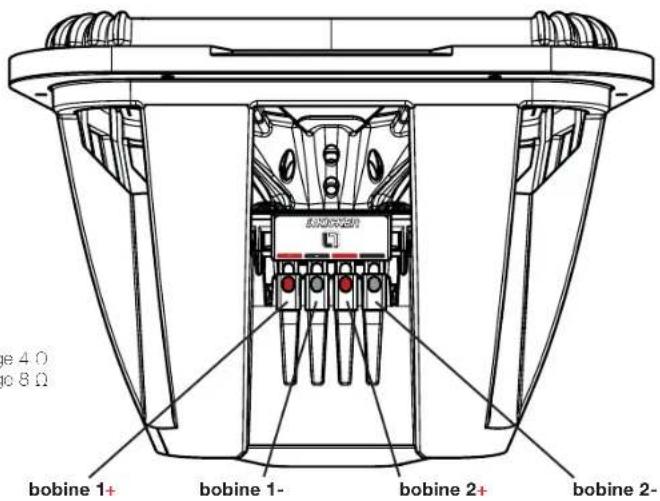

BRANCHEMENT
Utiliser les bornes à enfoncer pour brancher votre système de basses en série ou en parallèle
Les systèmes de basses L7 sont disponibles en version à bobines vocales doubles de 2 O (ohm) ou 4 O. Les ceux bobines doivent être reliées à une source d'ampiffi cation. Le double système de basses à 2 O génère une charge de 1 Ω si les bobines sont branchées en parallée ou de 4 Ω en série. Le double système de basses à 4 O fournit une charge de 2 O en branchement parallée ou de 8 O en série. Les bornes à points blancs sont réservées à la première cobine vocale. Les bornes avec des marques unies en rouge et en noir sont réservées à la deuxième cobine vocale.

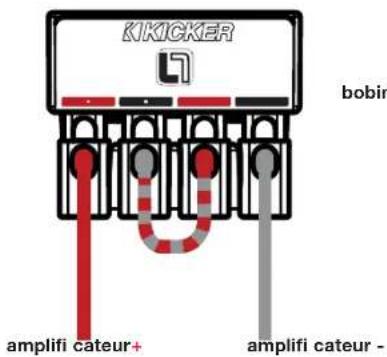

Branchement en parallèle Branchement en série


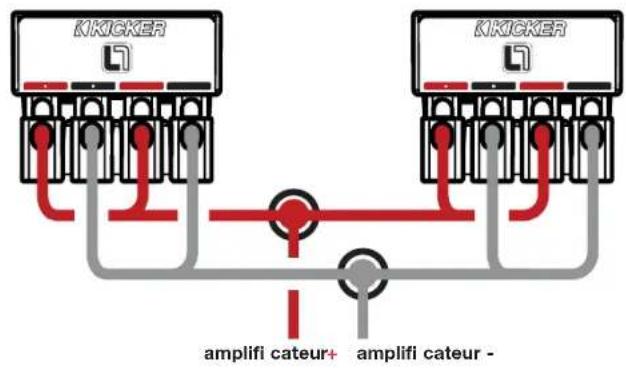

Bobines vocales en parallèle, caissons de basses en parallèle
Doules boines vocales 2 Ω en configuration de caisson double = Charge 0,5 Ω Doules boines vocales 4 Ω en configuration de caisson double = Charge 1.0

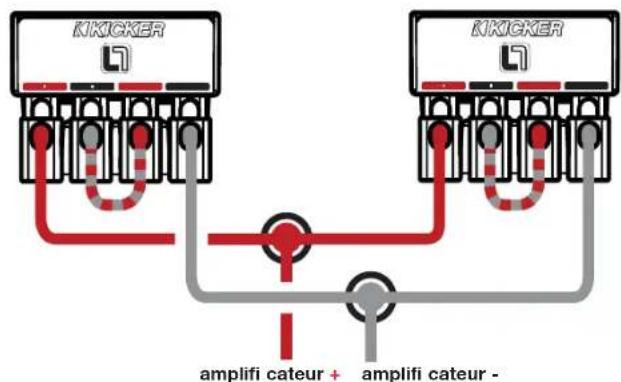

Bobines vocales en série, caissons de basses en parallèle
Doubles bobines vocales 2 Ω en configuration de caisson douce = Charge 2 Ω Doubles bobines vocales 4 Ω en configuration de caisson douce = Charge 4 Ω
APPLICATIONS DU CAISSON SCELLÉ
Le système L7 génère plus de pression sonore qu'un haut-parleur rond de taille équivalente et excelle quand il est utilisé dans les caissons scellés recommandés. La structure des caissons scellés offre a réponse audio la plus fluise avec plus de puissance aux fréquences les plus basses, de 20 à 30 Hz. De tels systèmes assurent des doses massives de basses à haute fidéité et peuvent être pilotés à des niveaux sévères de puissance d'amplification. Le système de suspension à haute performance peut fonctionner dans un caisson scollé de taille plus importante. Ce volume de caisson maximal est idéal pour des installations à ultra haute qualité sonore. Le caisson maximal crée une courbe de réponse très plate et étend superbement la réponse au niveau des ultra-passes.
Les systèmes de basses L7 ont une bonne performance dans tous les caissons scellés dont la taille est comprise entre le minimum et le maximum recommandés. Ces systèmes présentant des avantages dans les deux configurations : une taille minimale produit des casses de haut impact et la maximaire génère une protractant à basse fréquence. De façon générale, le système aura le son du caisson recommandé dont le volume est le plus proche. Les recommandations pour ces caissons ont été calculées en incuant l'espace d'air inclus dans le caisson et comprennent, le déplacement des basses. Tout l'espace du caisson scellé doit être rempli à 50 % avec un remoutrage en polyester läche (poly-Il). Ne fabriquez pas un boîtier avec un espace plus grand que le volume de caisson maximal recommandé.
Scellé au minimum
| Modelo | Volume bled(P(L)) | Puissance |
| 8L7 | .4 (11,33) | 500W RMS |
| 10L7 | .8 (22,65) | 750W RMS |
| 12L7 | 1 (28,32) | 900W RMS |
| 15L7 | 1.75 (49,56) | 1200W RMS |
Scellé au maximum
| Model | Volume pool(L) | Pulsance |
| 8L7 | 0.75 (21.24) | 500 W RMS |
| 10L7 1,25 (35,4) | 750 W RMS | |
| 12L7 2 (56,64) | 900 W RMS | |
| 15L7 6 (169,9) | 1 200 W RMS |
Dimensions des parols pour un caisson scollé au minimum constitué de fibre MDF de 3/4 pouce (1,9 cm) d'épaisseur :
| Modèle | Volume | 3(L) Paled A po, (cm) Paroi B po, (cm) Paroi C po, (cm) | ||
| 8L7 | .4 (11.33) | 11x11, 27.9x27.9 | 11x7.75, 27.9x19.69 | 9.5x7.75, 24.13x19.69 |
| 10L7 | .8 (22.65) | 13.5X13.5, 34.3X34.3 | 13.5x9.5, 34.3x24.13 | 12x9.5, 30.5x24.13 |
| 12L7 | 1 (28.32) | 13.5X13.5, 34.3X34.3 | 13.5x12, 34.3x30.5 | 12x12, 30.5x30.5 |
| 15L7 | 1.75 (49.56) | 16.5x16.5, 42x42 | 16.5x13.5, 42x34.3 | 15X13.5, 36.1X34.3 |
Ces boîters sont les caissons de choix pour des basses incroyaoes. Ainsi, si l'espace n'est pas un problème et si vous voulez profiter au maximum de votre système L7, essayez un de ces caissons ventiés. Les systèmes pour caissons de basses L7 sauront faire face à des niveaux de puissance massifs dans tous les caissons recommandés, minimum ou maximum. Les caissons de taille plus réduite sont plus adaptés aux applications où l'espace est imité. Les caissons de plus grande taille produiront un pou plus de basses aux fréquences les plus bassos.
La structure ventilée minimale augrante le rençement, des basses et s'intègre dans de nombreuses applications à espace l'inité. Même avec la plus petite taille de caisson ventilé, la sortie entre 30Hz et 80Hz sera considérablement plus forte que celle d'un caisson scellé. La conception ventilée maximale crée une réponse encore plus forte dans cette bande de fréquence. Le caisson ventilé de taille maximale correspond à la solution de plus grance taille et la plus efficace.
| Compact ventilé 8L7 | 10L7 | 12L7 | 15L7 | |
| Volume du boîtier, pied3 (L) + déplacement de l'ouverture | 0,66 (18,69) | 1,25 (35,4) | 1,75 (49,6) | 3,0 (85) |
| Taille d'ouverture, po x po (cm x cm) | 1,5x9,5 (3,6x24) | 2,5x11,25 (6,4x29) | 2,5x13,25 (6,4x34) | 2,5x16,25 (6,4x11) |
| Longueur d'ouverture, po (cm) | 19,25 (49) | 19,75 (50) | 22,5 (57) | 19,5 (50) |
| Puissance, RMS | 500 | 750 | 900 | 1 200 |
| SQ ventilé | 8L7 | 10L7 | 12L7 | |
| Volume du boîtier, pied3 (L) + déplacement de l'ouverture | 1 (28,32) | 2,25 (63,7) | 3,25 (92) | 6,0 (170) |
| Taille d'ouverture, po x po (cm x cm) | 2x9,5 (5,1x24) | 3x11,25 (7,6x29) | 3x13,25 (7,6x34) | 3,5x16,25 (8,9x41) |
| Longueur d'ouverture, po (cm) | 21,25 (54) | 18 (46) | 14,5 (57) | 13,75 (35) |
| Puissance, RMS | 500 | 750 | 900 | 1 200 |
NOTES DE CONSTRUCTION DE BOÎTIER
Utilisez une MDF (medium density fiberboard) d'épaisseur minimale 1,9 cm (3/4") et étanchéitier les joints au silicone. Utilisez le « modèle » fourni à l'intérieur du carton d'emballage de votre L7 pour tracer le trou de montage, puis découpez directement en suivant le trait. Cf. Figure 1.

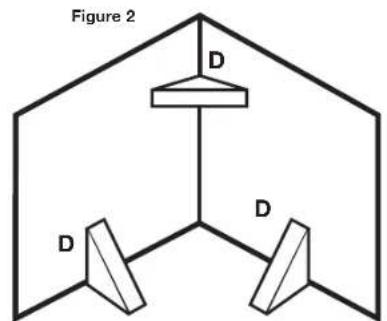

Ces constructions nécessitent des entreloises internes. Ajoule/ une entreloise triangulaire entre chacune des parois les plus grandes, non maintenues. Of Figure 2.
D = 3" x 3" pour 12L7, 15L7
D = 2" x 2" pour 8L7, 10L7


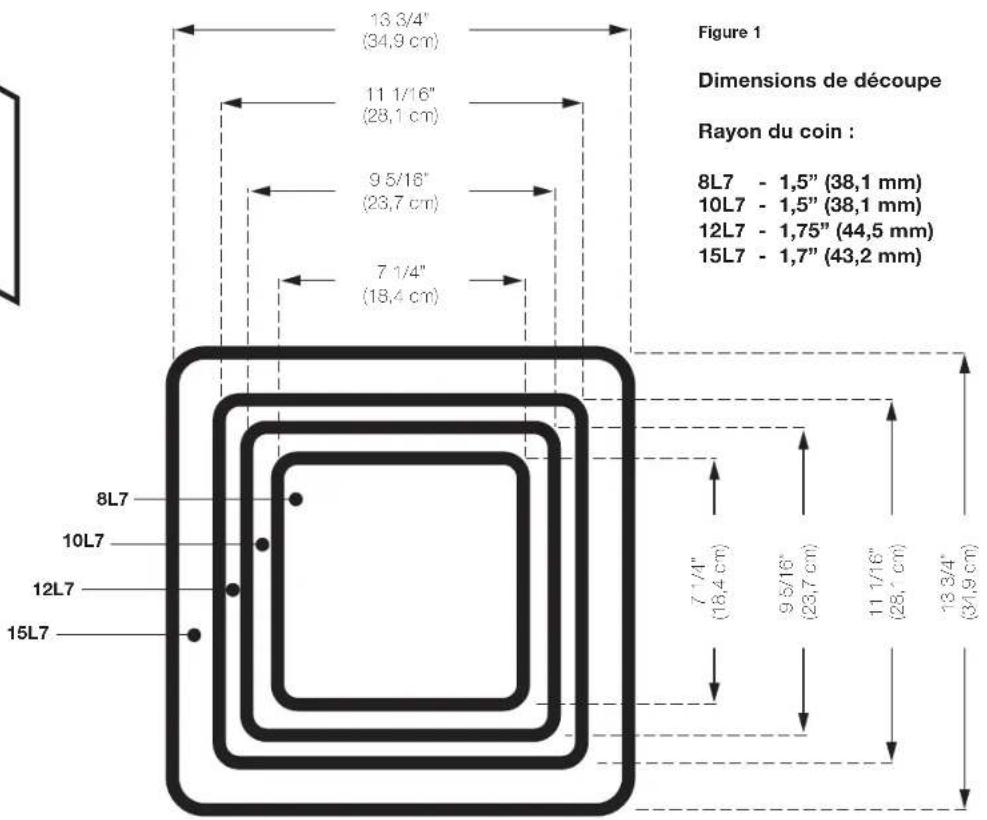

13 3/4" (34,9 cm) 11 1/16" (28,1 cm) 9 5/16" (28,7 cm) 7 1/4" (18,4 cm) Figure 1 Dimensions de découpe Rayon du coin : 8L7 - 1,5" (38,1 mm) 10L7 - 1,5" (38,1 mm) 12L7 - 1,75" (44,5 mm) 15L7 - 1,7" (43,2 mm) 8L7 10L7 12L7 15L7 7 1/4" (18,4 cm) 9 5/16" (23,7 cm) 11 1/16" (28, " cm") 13 3/4" (34,9 cm)Toutes les mesures en pied cubique (1) de ce manuel comprennent le déplacement du haut-parleur de basses. Pour les cassons ventifiés, le déplacement de l'orifice doit être calculé et ajouté au volume interne de conception finale. Utilisez les dimensions externes de l'ouverture et multipiez « X x Y x Z », convertissez en pied cubique. Par exemple, les dimensions externes de l'ouverture pour la construction compacte ventilée ou 12L/7 sont, en prenant de la fibre MOH de 3/4 pouce (1,9 cm) :

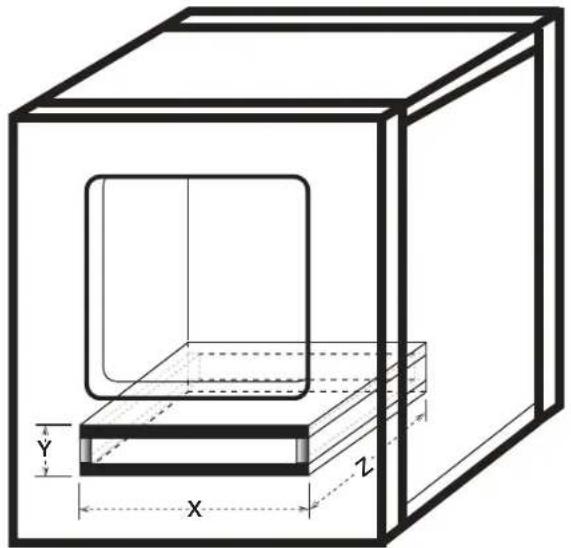

[(13,25 po + 1,5 po épaisseur totale de la paroi) x (2,5 po + 1,5 po épaisseur totale de la paroi) x 22,5 po] x (1 pied³ / 1 728 po³) = 0,77 pied³
Aoutez ce nombre au volume interne ou caisson. Pour le 12L7 :
1,75 pied ^3 + 0,77 pied ^3 = 2,52 pied ^3
En raison de la longueur nécessaire de ces ouvertures, on peut décider de récler l'ouverture le long des parcs en pas et à l'arrière. Il n'est pas recommandé de pratiquer des ouvertures circulaires pour de telles constructions. Ne placez pas une ouverture contre une surface pleine, telle qu'une entreloise interne, une parci arrière ou la cloison ou coiffre, un siège ou une parci interne de votre véhicule. L'ouverture doit rester dégagée. Utilisez la plus octre dimension de l'ouverture rectangulaire pour le minimum d'espace à la sser entre l'ouverture de ventilation et toute surface pleine pour assurer une circulation d'air non costruée.
Si vous préférez une réponse ultra-soupe des basses, nous vous recommandons de remplir l'achement votre caisson L/ de remcourage poly-fi. Les structures ventriées auront besoin d'une protection à l'extrémité du port d'ouverture (située dans le boîter) avec un tissu grillagé, ou grillage ou du métal expansé pour éviter que le poly-fi ne ressorte par l'ouverture. L'utilisation de poly-fi diminuera légèrement le rendement mais aporofondra et étendra a sortie à basse fréquence.
Pour davantage de conseil sur la construction du boîtier, consultez votre revendeur Kicker agréé ou cliquez sur l'ongier Assistance (Support) sur la page d'accueil de Kicker, à l'adresse www.kicker.com. Veuillez adresser un e-mail à support@kicker.com ou appeler notre assistance technique au 1 405 624 8583 pour toutes vos questions.
AVERTISSEMENT : Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l'oule de façon inréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'oule que l'accoute d'un système sans distorsion au même volume. Le seuil de la doulez est toujours le signe que le niveau soncre est trop élevé et rasque d'endommager l'oule de façon inréversible. Régiez le volume en faisant preuve de pon sens.
Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre reverdeur ou distributeur International Kicker.
AVERTISS=VI-N! Les roul parleurs Kicker onl la capacité de broduire des niveaux sonores ouuvain endommager l'oue de façon méversible ! L'augmentation ou volume d'un système usqu'à un niveau présentant une discersion surcible encommage davantage l'oue que l'accoute d'un système sans discersion au même volume. Le seul de la couleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'oue de façon méversible. Règlez le volume en faisant presuve de bon sens
L'expression "carburism" pour vivre pleh pot" fait référence du dynamisme de la marque Kicker d'équipements audio pour véhicules et a pour but d'accourager nos clients à faire le maximum "vivre plein pot" dans tous les aspects de four vie. Les haut-parleurs et simplifcours Kicker sont la meilleure dans le domaine des équipements audio et représentent clono pour nos clients le "carburant pour vivre plein pot" dans l'assocot installation audio de véhicule" ce leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux soires acceptables à l'extérieur ces véhicules.
