Type de produit	Haut-parleur coaxial 2 voies pour automobile
Marque	Kicker
Modèle	51KSC3504 (KS Series)
Puissance maximale	100 W
Puissance continue (RMS)	15-50 W
Impédance nominale	4 ohms
Sensibilité	88 dB (1 W, 1 m)
Réponse en fréquence	30 Hz - 20 kHz
Diamètre du haut-parleur de graves	3,5 pouces (89 mm)
Diamètre du tweeter	0,5 pouce (13 mm)
Matériau du cône	Polypropylène
Matériau du dôme du tweeter	Soie
Aimant du tweeter	Néodyme
Grille protectrice	Sans grille
Profondeur de montage supérieure	42 mm
Diamètre de découpe	94 mm
Profondeur de montage inférieure	49 mm
Type de montage	Sans enceinte (free-air)
Alimentation	Via bornes à vis (câble calibre 16 ou supérieur recommandé)
Accessoires inclus	Adaptateurs de montage universels (selon modèle de véhicule)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les solvants.
Sécurité	Ne pas obstruer les mécanismes de vitres ou de portières. Vérifier l'absence de câbles ou réservoir derrière la surface de montage.
Garantie	Consultez votre revendeur ou le site Kicker pour les conditions de garantie.

FOIRE AUX QUESTIONS - 51KSC3504 KICKER

Quel est le diamètre exact du haut-parleur Kicker 51KSC3504 ?

Le haut-parleur de graves mesure 3,5 pouces (89 mm) et le tweeter 0,5 pouce (13 mm).

Puis-je installer ce haut-parleur dans n'importe quelle voiture ?

Il est conçu pour un montage sans enceinte dans des emplacements standards. Utilisez les adaptateurs inclus ou adaptez la découpe (94 mm) selon votre véhicule.

Quelle puissance d'amplification est recommandée ?

La puissance RMS est de 15 à 50 W. Un ampli délivrant 50 W par canal est idéal. Assurez-vous qu'il supporte une charge de 4 ohms.

Comment câbler ce haut-parleur ?

Utilisez du fil de calibre 16 ou plus. Connectez le positif (+) et négatif (-) aux bornes à vis. Respectez l'impédance minimale de 4 ohms par canal.

Ce haut-parleur est-il compatible avec un autoradio d'origine ?

Oui, s'il délivre suffisamment de puissance (15-50 W RMS) et supporte 4 ohms. Vérifiez les spécifications de votre autoradio.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage supérieure est de 42 mm et la profondeur inférieure de 49 mm. Assurez-vous que l'espace derrière le panneau est suffisant.

Le tweeter est-il orientable ?

Le tweeter est fixe, mais le haut-parleur peut être orienté légèrement lors du montage pour une meilleure image sonore.

Comment nettoyer ce haut-parleur ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques, l'eau ou l'aspirateur directement sur le cône.

Que faire si le son est distordu ?

Vérifiez la puissance de l'ampli (ne pas dépasser 50 W RMS), les connexions et l'impédance. Assurez-vous que le haut-parleur n'est pas en court-circuit.

Ce modèle est-il livré avec une grille ?

Non, le KSC350 n'inclut pas de grille. Installez-le dans un emplacement protégé ou ajoutez une grille optionnelle.

MODE D'EMPLOI 51KSC3504 KICKER

Haut-parleurs Coaxiaux KS

Contents

Overview....3

Specifications....4

Installation 5

Wiring 5

Mounting....8

Warranty 12

Présentation ...... 25

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une expérience audio que vous n'oublierez pas !

Modele: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voes 2 voes 2 voes 2 voes 2 voes
Crave [pc; mm, 2-3/4 70 3-1/2, 59 4 100 4x5, 100x180 4x13, 100x250 6-1/4 130
Medium [pc; mm]
Agu [pc; mm] - 1/2, 13 1/2, 13 1/2, 13 1/2, 13 3/4, 20
Impedance continale [G]	4	4	4	4	4	4
Puissance maximale [W]	100	100	150	150	150	150
Puissance continue [walts IIMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilité [1 W, 1 m]	85	88	88	88	88	80
Response or fréquence [L B]	300 20k	30 20k	50 20k	50 20k	45 20k	45 21k
Dametro ou trou de montage [pc; mm]	2-3/5, 61 8-1/6, 75	3-11/6, 94	4x5-5/6, 101x151	3-7/5x9 3/5, 98x238	4-1/2, 115
Prolondeur du montage supérieur [pc; mm]	1-1/4, 32	1-5/5, 42	1-13/18 46	1-11/18 42	2-3/5, 81	1-3/4, 45
Prolondeur du montage inférieur [pc; mm]	-	1-7/5, 49	2-1/18, 5'	2, 5'	2-13/18, 71	2 62
Prolubérance du haut-paleur des aigus [pc; mm]	0	1/13, 2	0	1/13, 2	0	0
Grilloa	Non	Non	Cu	Non	Non	Cu
Matériou aimanté du haut parleur clos aigus	-	Noodymo	Noodymo	Noodymo	Noodymo	Noodymo
Matère du dôme du haut-parleur des aigus	-	Sous	Sous	Sous	Sous	Sous
Fonne du haut-parleur des aigus	-	Dôme équilléré	Dôme équilléré	Dôme équilléré	Dôme équilléré	Dôme
Matère du côme du haut-parleur des graves	Papier composite Polypropylène		Polypropylène	Polypropylène	Polypropylène	Polypropylène
Matère de l'orceinte ou haut parleur des graves	Tissu traité JV	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parleur	2 vices	2 vices	2 vices	2 vices	3 vices
Gravo [px ; mm2]	6-7/2, 160	8-9/4, 165	6x3, 160x200	6x3, 160x200	6x3, 160x200
Medium [px ; mm2]	-	-	-	-	1,25
Agu [px ; mm2]	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Impédance nominale [3]	4	4	4	4	4
Puissance nominale [N]	200	200	150	300	300
Puissance contribué (watts RMS)	15 100	15 100	15 /5	15 150	15 150
Sonalibilité [1 W, 1 m]	90	90	90	92	92
Réponse en fréquence [Hz]	43-21k	43-21k	45-21k	30-21k	30-21k
Dennête ou l'ou de monclage [pa ; mm2]	4-13/6, 123	5-9/18, 741	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2 5	5-11/6x8-7/16, 17/7x215
Protendour du montage supérieur [ps ; mm]	1 13/6, 46	1 13/18 /6	2 1/4, 58	3 5/6, 81	3 7/8 80
Protendour du montage intérieur [ps ; mm]	2 3/16, 54	2 50	2 5/5, 67	3 11/16, 93	3 5/8 62
Prot. balancer du haut-parleur des aigus [ps ; mm]	0	0	1/16, 2	0	0
Grille	Oui	Oui	Non	Oui	Oui
Materiau aimanté du haut parleur des aigus	Nécoyme	Néodyme	Néodyme	Nécoyme	Nécoyme
Matère du dome du haut parleur des aigus	Sole	Sole	Sole	Sole	Sole
Forme du haut parleur des aigus	Dôme	Dôme	Dôme	Dôme	Dôme
Matère du pâne du haut parleur des gravos	Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene
Matère de l'ancaine du haut-parleur des gravos	Courschous	Courschous	Courschous	Courschous	Courschous

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

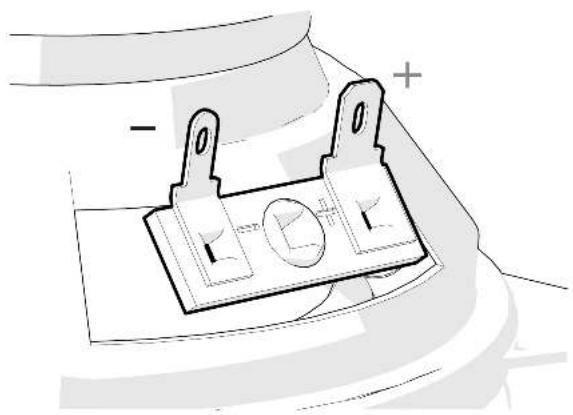

Connectez le câblage aux bornes.

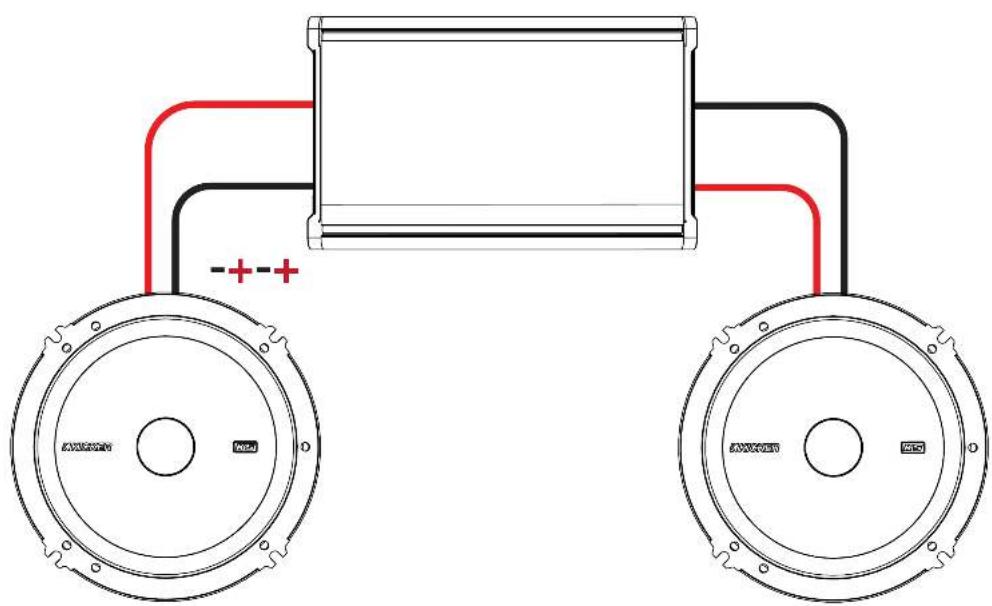

CÂBLAGE STÉRÉO STANDARD

impédance minimale de 4 ohms par canal

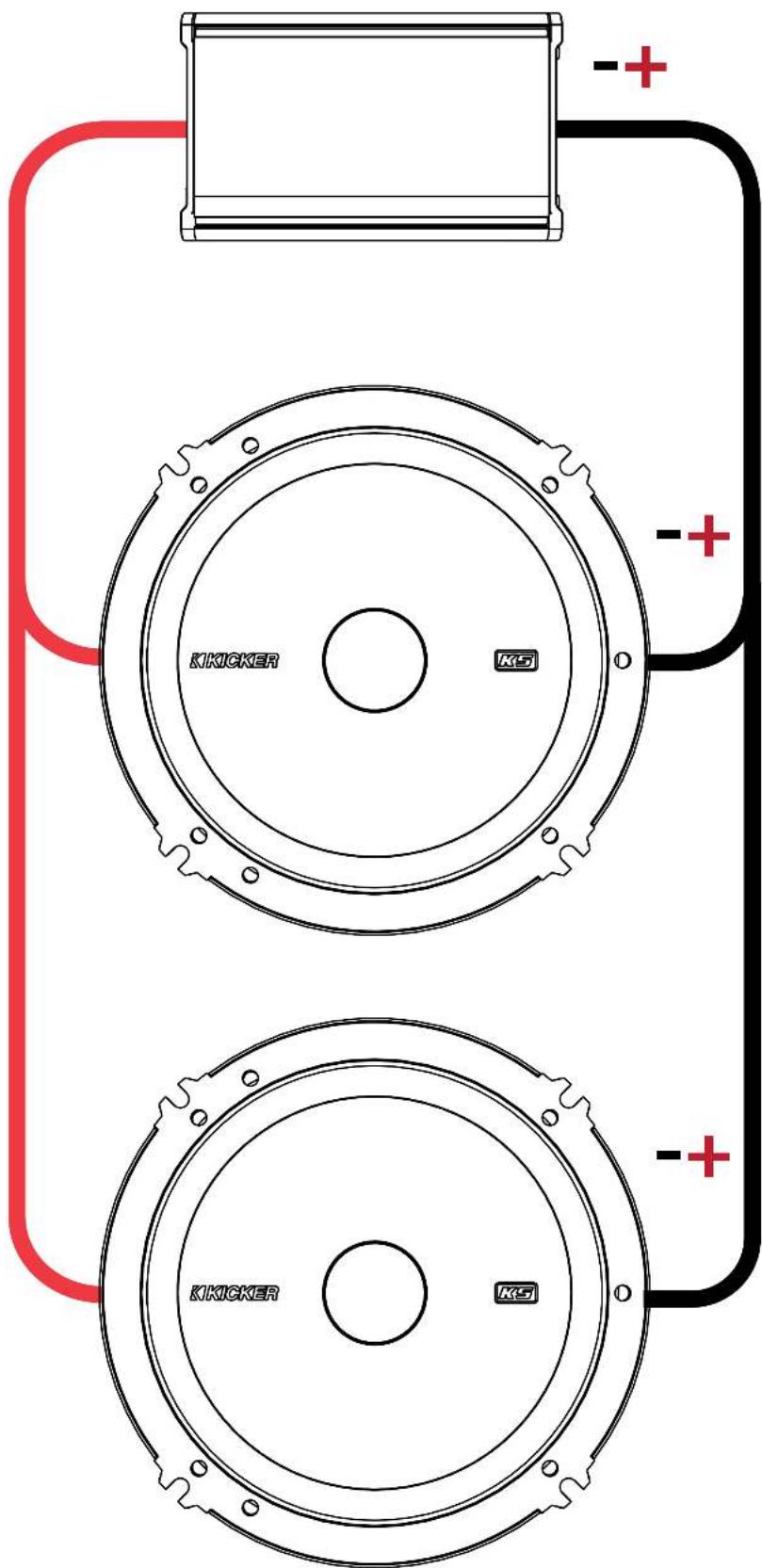

Deux haut-parleurs à une parallèle seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

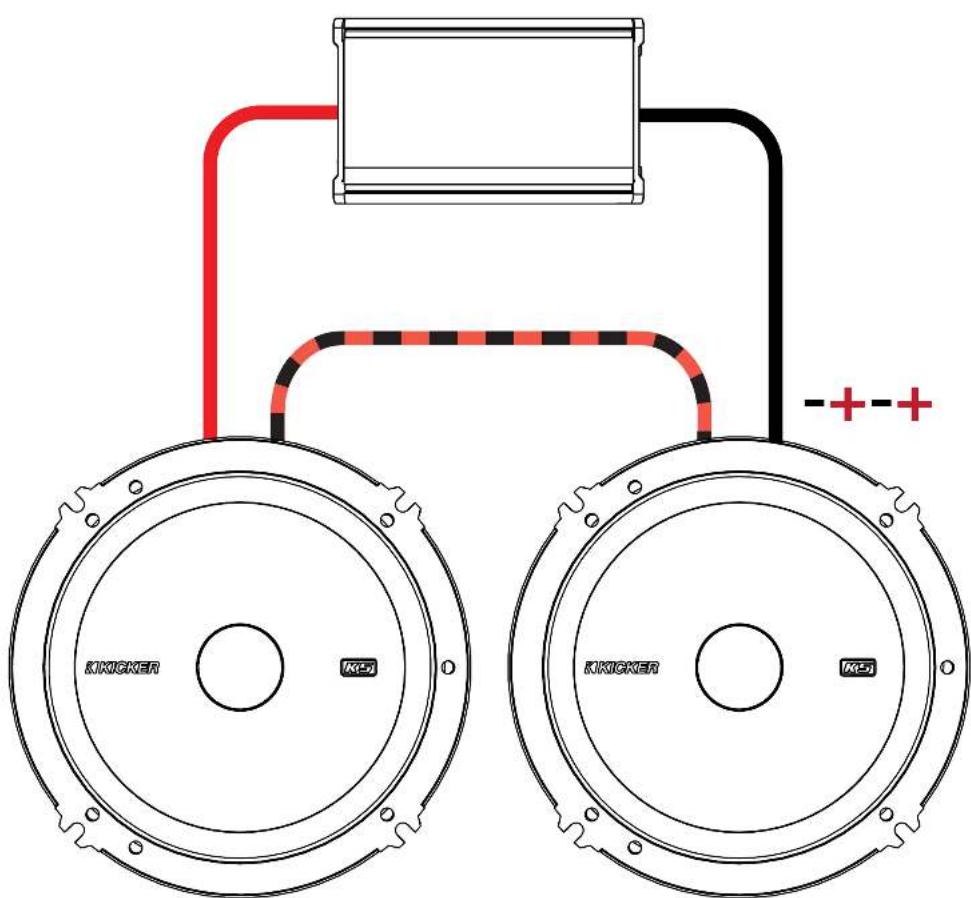

CÂBLAGE EN SÉRIE

Deux haut-parleurs à une chaîne seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

Montage

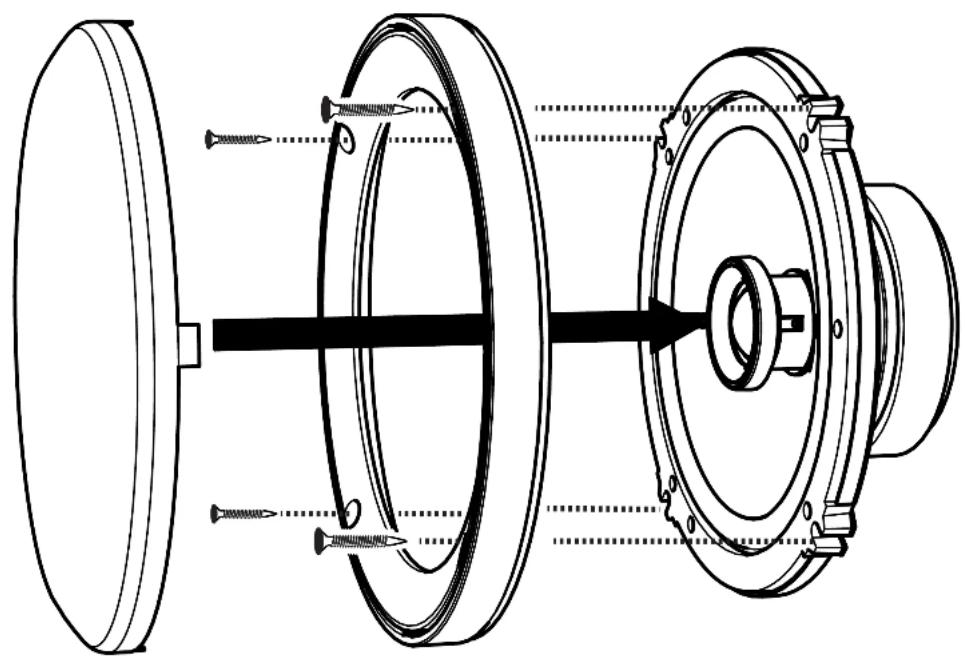

Les coaxiale Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les découpes d'enceintes et pré-percer de nouveaux trous de vis à l'aide d'une mèche de 7/64 "(2,5 mm). Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

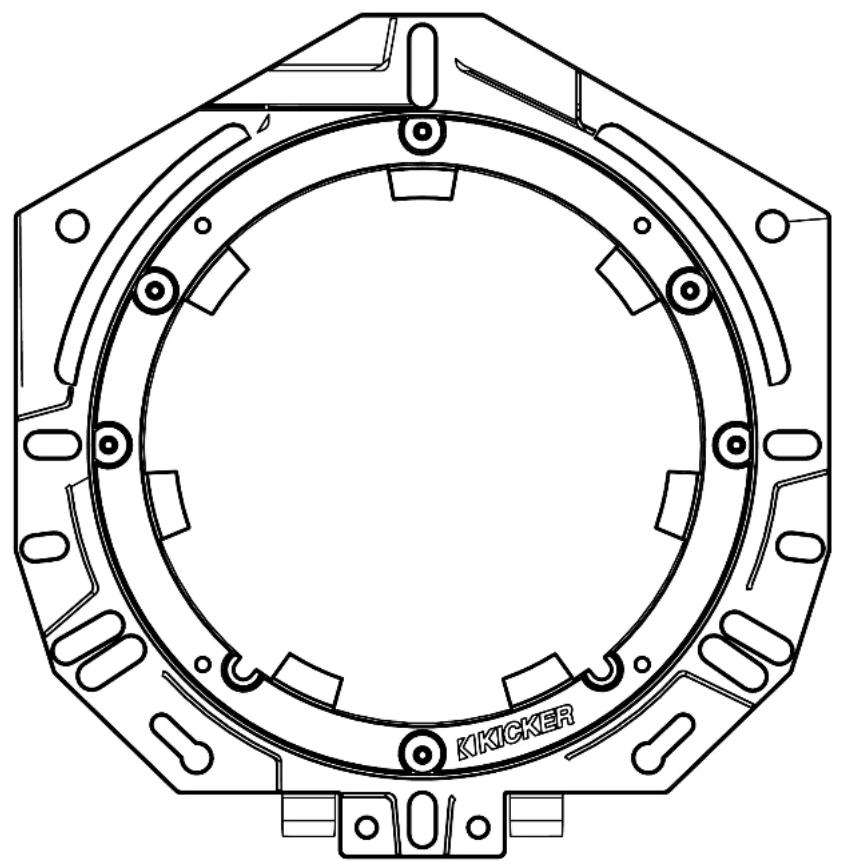

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pièces ou autrement modifier ces adaptateurs pour les adapter à votre véhicule ou à votre application.

KS65/KS67 ADAPTATEUR

Fixez le haut-parleur à l'ensdroit désiré.

Übersicht 35

Leistung 36

Installation 37

Verkabelung 37

Montage 40

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revondour ou distributour International KICKER.

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
