Type de produit	Amplificateur 5 canaux de la série KX
Marque	KICKER
Modèle	KXA800.5
Dimensions (L x H)	324 mm (12-3/4 po) x 55 mm (2-1/8 po)
Alimentation	12 V CC (10–16 V), fusible externe 100 A (non inclus)
Puissance nominale (CEA-2006B)	200 W x 1 @ 4 ohms (sous-graves, 10–160 Hz)
Puissance maximale par canal	AMPLI 1 & 2 : 50 W x 2 @ 4 ohms (stéréo)
Réponse en fréquence	AMPLI 1-2 : 10 Hz–20 kHz ; SUB : 10 Hz–160 Hz
Rapport signal/bruit	AMPLI 1-2 : >95 dB (pondéré A, réf. puissance nominale)
Sensibilité d'entrée	250 mV–10 V
Filtres crossover	AMPLI 1 : OFF/HP/LP (10–5 000 Hz, multiplicateur x10) ; AMPLI 2 : OFF/HP/LP/BP (10–500 Hz HP, 40–5 000 Hz LP) ; SUB : LP (40–160 Hz) ; 24 dB/octave
Amplification paramétrique des graves (KickEQ)	0–18 dB à 40 Hz
Filtre subsonique	10–80 Hz, 24 dB/octave
Stabilité d'impédance	AMPLI 1-2 : 2 ohms minimum ; SUB : 1 ohm minimum
Fonctions de la télécommande KXARC (incluse)	Contrôle du gain, SHOCwave (génération d'octaves sous-harmoniques), phase (0°/180°), indicateur de saturation (CLIP), appairage Bluetooth
Modes de mise sous tension	À distance (REM), DC Offset, détection de signal, détection radio
Commutateur atténuateur	OFF (mono) ou atténuation pour deux sources d'entrée
Entrées	RCA haut ou bas niveau, entrée de haut-parleur (via KISL)
Sorties	AMPLI 1, AMPLI 2 (pontables), SUB (pontable)
Voyants d'état	DEL verte (marche), DEL rouge (protection), DEL de saturation (gain)
Ventilation	Dégagement minimal de 10 cm (4 po) autour de l'amplificateur
Accessoires inclus	Vis de montage, télécommande KXARC, pile CR2450
Pays de fabrication	Mexique (Grupo Monsiry)

FOIRE AUX QUESTIONS - KXA800.5 KICKER

Quelle est l'impédance minimale pour les canaux AMPLI 1 et AMPLI 2 ?

L'impédance minimale pour les canaux AMPLI 1 et AMPLI 2 est de 2 ohms en mode stéréo. En mode ponté, l'impédance minimale est de 4 ohms.

Comment régler le gain de l'amplificateur ?

Réglez d'abord le volume de l'autoradio aux 3/4. Augmentez lentement le gain de l'amplificateur jusqu'à ce que le voyant de saturation s'allume, puis réduisez-le légèrement. Utilisez les tonalités d'essai KICKER disponibles sur www.kicker.com/test-tones pour un réglage optimal.

Que faire si la DEL de protection (rouge) s'allume ?

La DEL rouge peut indiquer une protection thermique (amplificateur trop chaud), une protection de tension (hors plage 10–16 V) ou une protection anti-court-circuit. Vérifiez la ventilation, la tension d'alimentation, l'impédance des haut-parleurs et l'absence de court-circuit.

Comment appairer la télécommande KXARC avec l'amplificateur ?

Mettez l'amplificateur en mode appairage en appuyant sur le bouton d'appariement situé sur le panneau latéral. Ensuite, insérez une épingle dans le trou à l'arrière de la télécommande KXARC et maintenez enfoncé pendant 1 seconde. Les deux appareils se connectent automatiquement.

Quelle est la fonction SHOCwave ?

La fonction SHOCwave génère des octaves sous-harmoniques pour restaurer les basses fréquences perdues dans les enregistrements anciens ou compressés. Elle s'utilise sur le canal du caisson de graves avec un signal pleine gamme.

Quel type de câble utiliser pour l'alimentation ?

Utilisez un câble d'alimentation de calibre 4 AWG (fourni dans le kit PK4/CK4). Le fil de masse doit être le plus court possible (maximum 60 cm) et connecté à une partie métallique propre du châssis.

Puis-je connecter des entrées haut niveau aux prises RCA ?

Oui, les entrées RCA acceptent les signaux haut niveau. Utilisez le câble adaptateur KICKER KISL pour connecter les sorties haut-parleur de l'autoradio aux entrées RCA.

Comment installer la télécommande KXARC en montage encastré ?

Découpez une ouverture de 99 mm x 55 mm. Fixez les supports de fixation, le cadre et la coupelle de montage avec les vis fournies. La profondeur de montage est de 19,5 mm.

Que faire si le voyant de saturation (CLIP) s'allume sur la télécommande ?

Le voyant CLIP indique que le signal de sortie est saturé (écrêtement). Réduisez le gain de l'amplificateur ou diminuez le volume de l'autoradio jusqu'à ce que le voyant s'éteigne.

Comment nettoyer l'amplificateur ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

MODE D'EMPLOI KXA800.5 KICKER

Manuel d'utilisation | Française AMPLIFICATEUR DE SÉRIE KX.5

KKICKER®

Longueur [po, cm] 12-3/4, 32,4

Hauteur [po, cm] 2-1/8, 5,5

Réponse en fréquence [Hz] AMPLI 1-2 : 10 Hz–20 kHz

SUB: 10Hz-160Hz

Rapport signal-ruit [dB] AMPLI 1-2 : >95dB, Niveau acoustique pondéré A, cf. : puissance nominale

Sensibilité d'Entrée 250mV-10V

Crossover électronique sélectionnable AMPLI 1 : OFF/HP/LP, variable de 10 à 5 000 Hz avec commutateur multiplicateur par 10 ; 24 dB/octave AMPLI 2 : OFF/HP/LP/BP, passe-haut variable de 10 à 500 Hz, passe-bas variable de 40 à 5 000 Hz avec commutateur multiplicateur par 10 ; 24d B/octave SUB : Filtre passe-bas variable de 40 à 160 Hz ; 24 dB/octave

Amplifi cation paramétrique des graves KickEQ™ Amplifi cation variable de 0 à 18 db ; fréquence centrale de 40 Hz Filtre subsonique Variable de 10 à 80 Hz ; 24 dB/octave

REMARQUE : les voies du caisson des graves de l'amplifi cateur 2017 KX sont stables à 1 Ω - puissance nominale équivalente à 2 Ω +/- 10 %

INSTALLATION

Montage: Choisissez un emplacement de structure saine pour monter votre amplifi cateur KICKER. Assurez-vous que l'arrière de l'emplacement où vous allez enfoncer les vis ne comporte aucun élément. Choisissez un endroit assurant au moins 10 cm (4 po) de dégagement de ventilation ouverte pour l'amplifi cateur. Si possible, montez l'amplifi cateur dans l'habitacle passager climatisé. Percez quatre trous à l'aide d'un foret de 3 mm (7/64 po) et utilisez les vis n° 8 fournies pour monter l'amplifi cateur.

Câblage: Débranchez la batterie du véhicule pour éviter un court-circuit. Ensuite, raccordez le fil de masse à l'amplifi cateur. Le fi I de masse doit être le plus court possible, de 60 cm (24 po) maximum. Raccordez-le à une partie métallique solide du châssis du véhicule, ne comportant ni peinture ni rouille. Il est recommandé d'ajouter un fi I de masse supplémentaire de même calibre (ou de calibre supérieur) entre la borne négative de la batterie et le châssis du véhicule.

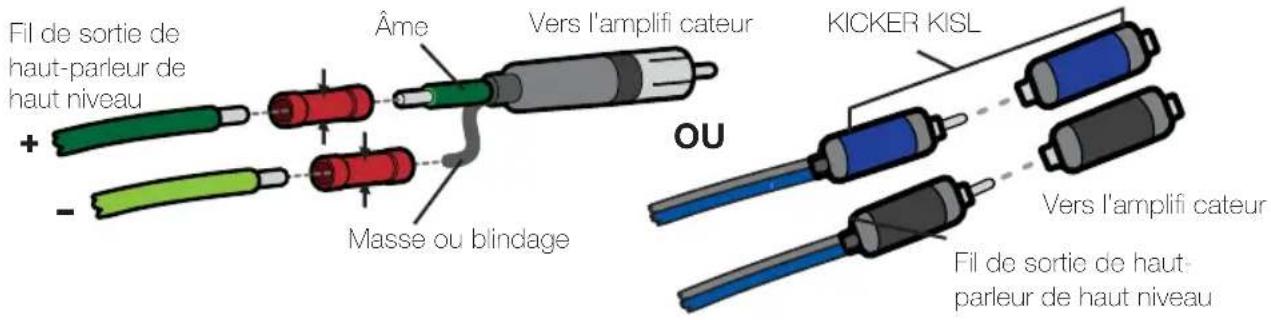

Les entrées RCA de l'amplifi cateur KX recevront des signaux haut ou bas niveau en provenance d'autoradio de votre voiture. Il est possible de connecter les sorties des haut-parleurs de l'autoradio à l'entrée stéréo RCA sur le panneau latéral de l'amplifi cateur à l'aide du câble KICKER KISL, comme illustré. Une autre option consiste à connecter le signal à l'amplifi cateur en utilisant les sorties RCA de bas niveau sur l'autoradio. Gardez le câble du signal audio à distance du faisceau de câblage en usine et des autres câbles d'alimentation. Si vous avez besoin de couper ce câblage, faites-le à un angle de 90 degrés.

Installez un fusible dans un rayon de 45 cm (18 po) de la batterie directement sur le câble d'alimentation raccordé à votre amplifi cateur. Si vous devez retirer l'amplifi cateur après l'avoir installé dans le véhicule, débranchez toujours le fil de masse en dernier, en procédant à l'opposé de l'installation.

Modèle Fusible Externe (non inclus)

Fil de Masse / Alimentation

KICKER Kit de câblage

KXA800.5 1 x 100 Ampères Calibre 4 PK4, CK4

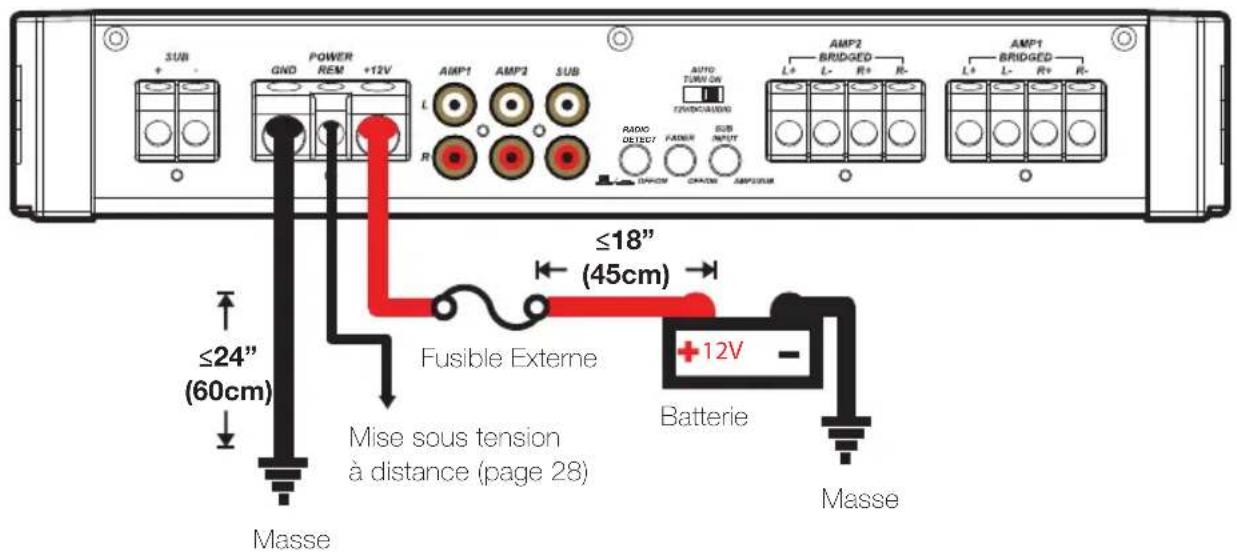

CÂBLAGE DE L'ALIMENTATION

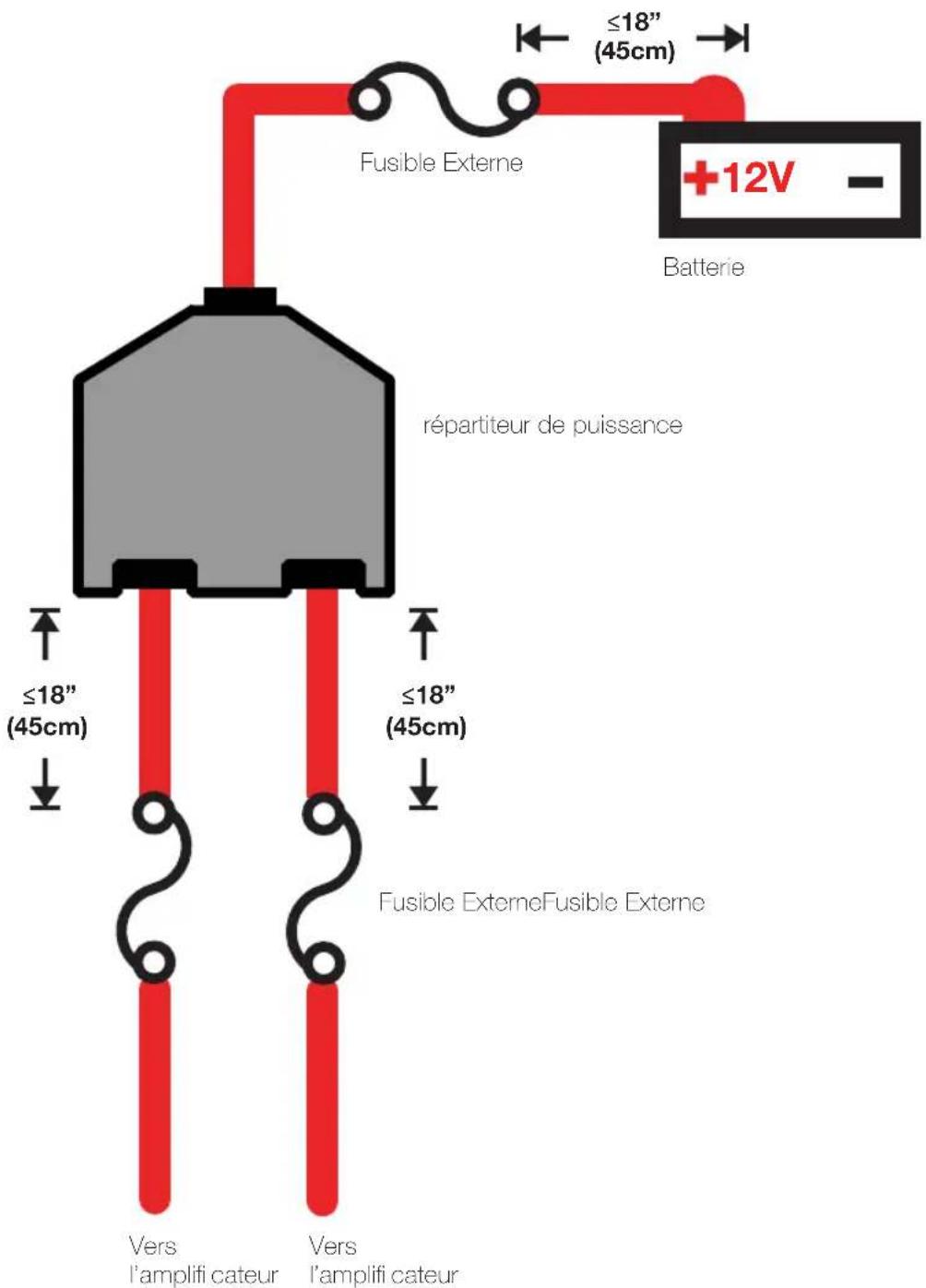

Pour les installations comportant plusieurs amplifi cateurs, dans lesquels des blocs de distribution sont utilisés, chaque amplifi cateur doit posséder son propre fusible ou disjoncteur de calibre approprié, installé entre l'amplifi cateur et le bloc de distribution, à moins de 46 cm du bloc de répartition, ou sur le bloc de répartition si celui-ci dispose d'un fusible. Le fi l d'alimentation électrique principal doit être muni d'un fusible entre la batterie et le bloc de distribution, à moins de 46 cm du bloc de répartition de la borne positive de la batterie, avec un fusible ou un disjoncteur de calibre égal à au moins la somme des valeurs des fusibles de l'amplifi cateur, mais sans dépasser la capacité du câblage.

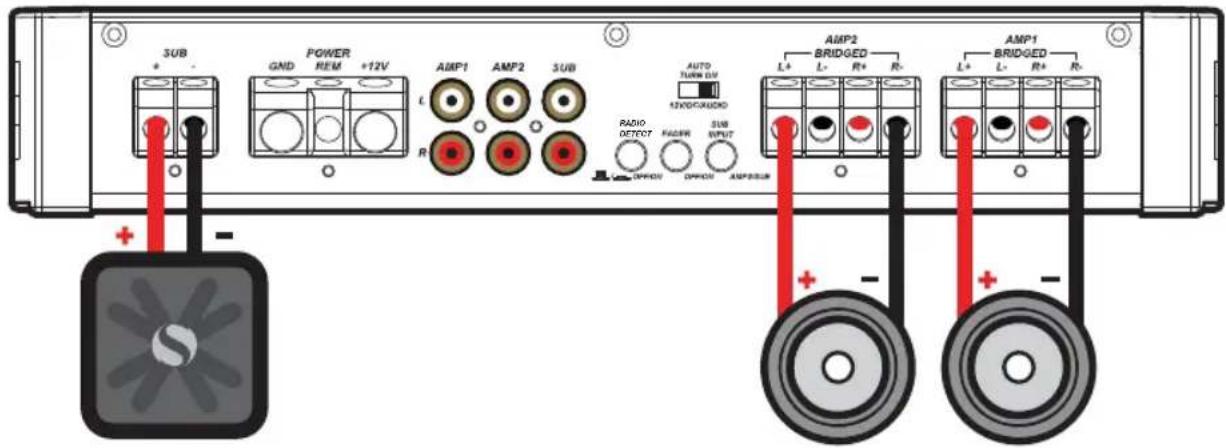

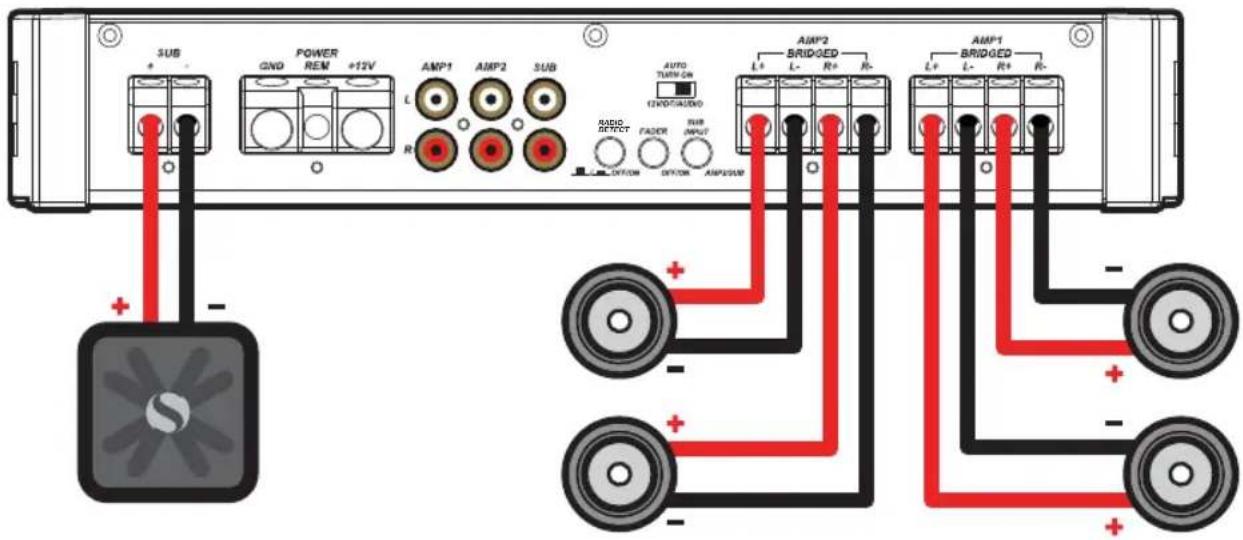

FONCTIONNEMENT À QUATRE CANAUX AVEC CAISSON DE GRAVES impédance minimum de 2 ohms par canal (AMP1, AMP2) et le 1 ohms par SUB canaux

impédance minimum de 4 ohms

Sélection de Mise sous Tension Automatique : La série KX propose deux modes d'allumage automatique différents ; +12 V et décalage en continu.

• Mise sous Tension à Distance : Faites passer un fi I de calibre 18 à partir du fi I de mise sous tension à distance sur votre appareil source jusqu'à la borne étiquetée REM entre la borne négative et la borne positive d'alimentation de l'amplifi cateur. Il s'agit de la méthode préférée de mise sous tension automatique.
• Mise sous Tension en Mode DC Offset : Le mode DC Offset détecte une surtension de 3 volts en provenance des sorties de haut-parleur de niveau haut (HI) quand l'appareil source a été mis en marche.
• Démarrage par détection de signal : La position audio est la demière alternative de démarrage automatique. Il s'agit d'une méthode de démarrage par détection de signal qui perçoit le signal audio entrant depuis l'unité source et démarre automatiquement l'amplifi cateur. Cette méthode de démarrage ne fonctionnera pas correctement si le contrôle du gain d'entrée n'est pas confi guré de manière appropriée.

Détection radio : les entrées RCA des amplificateurs KICKER KX peuvent recevoir des signaux de niveau haut ou bas en provenance de votre source sonore. Si vous utilisez des entrées de niveau haut, mais si votre appareil source ne peut pas délecter la présence d'un système audio ou refuse de jouer l'audio sur l'un au moins des haut-parleurs, il peut s'avérer nécessaire d'activer la détection de radio. Ceci activera une résistance de charge aux entrées de l'amplifi cateur et indiquera à l'appareil source que des haut-parleurs sont présents. N'utilisez PAS la détection de radio si vous utilisez un signal d'entrée de niveau bas, cela réduirait considérablement le signal d'entrée.

Commutateur atténuateur : Abaissez le bouton de l'atténuateur si vous reliez deux sources d'entrée (avant et arrière par exemple) vers l'amplificateur. Laissez le bouton de l'atténuateur sur OFF si vous souhaitez diriger tous les canaux à partir d'une seule entrée stéréo.

Entrée sub : S'il n'existe aucune sortie sur votre unité source dédiée pour un caisson de graves, utilisez l'interrupteur SUB INPUT pour mettre votre entrée de caisson de graves sur SUB INPUT ou AMP INPUT 2.

Contrôle du niveau d'entrée avec adaptation de gain : le contrôle du niveau d'entrée n'est pas un réglage du volume. Il correspond à la sortie de l'autoradio vers le niveau d'entrée de l'amplifi cateur et dispose d'une adaptation de gain pour éviter la saturation de l'entrée. Pour un réglage rapide, tournez l'autoradio à environ 3/4 du volume (si l'appareil a 30 degrés, tournez-le sur 25). Ensuite, tournez lentement le gain de l'amplifi cateur (dans le sens des aiguilles d'une montre) jusqu'à ce que le voyant d'amplifi cation s'allume ou jusqu'à ce que vous entendiez une distorsion, puis réduisez-le un petit peu. KICKER vous recommande d'utiliser les tonalités d'essai disponibles sur www.kicker.com/support/ afi n d'obtenir des paramètres de performance optimums. Si le rétroéclairage du bouton GAIN s'allume, c'est que l'entrée demeure saturée. Pour obtenir des instructions sur l'adaptation de gain, veuillez consulter la page suivante.

Commutateurs de répartiteur avec multiplicateur de fréquence : Utilisez les commutateurs XOVER sur le panneau d'extrémité de l'amplifi cateur pour paramétrer les répartiteurs internes des AMPLI 1 et 2 sur OFF, PASSE-HAUT (HP), PASSE-BAS (LP) ou PASSE-BANDE (BP) pour l'AMPLI 2 seulement. Quand le commutateur est sur OFF, tout signal à large bande passante sera amplifié. Placez le commutateur sur HP si vous souhaitez que le répartiteur interne de l'amplifi cateur fonctionne comme un fi litre passe-haut. Placez le commutateur sur LP si vous souhaitez que le répartiteur interne de l'amplifi cateur fonctionne comme un fi litre passe-bas. Placez le commutateur sur BP quand une plage de fréquence spécifi que est requise. Ne modifi ez jamais les commutateurs du répartiteur si le système audio est allumé !

Placez le commutateur de multiplication en fréquence sur 1X/10X selon le réglage qui est approprié à votre application. Un réglage à 10X mettra la plage du répartiteur de l'AMPLI 1 entre 100 et 5 000 Hz et le répartiteur passe-bas de l'AMPLI 2 entre 400 à 5 000 Hz.

Filtre subsonique réglable : le filtre subsonique variable foumira un point de coupure pour les basses fréquences (10 à 80 Hz) qui pourraient potentiellement endommager vos haut-parleurs en raison d'une excursion excessive, avec une perte de la puissance de l'amplifi cateur. Le réglage de ce contrôle doit être défi ni en fonction de la capacité à basse fréquence de vos haut-parleurs. Recommandé pour les boîtiers à évent.

Contrôle de l'amplification des graves KICK EQ : le contrôle réglable de l'amplification sur le côté de l'amplificateur est conçu pour vous offrir une sortie amplifiée, de 0 à 18 dB à la fréquence sélectionnée. Le réglage de ce contrôle est subjectif. Si vous augmentez le réglage, vous devez réajuster le contrôle du gain d'entrée pour éviter la saturation l'amplifié cateur.

Télécommande KXARC : avec la télécommande KXARC incluse, vous avez la possibilité de déverrouiller et de contrôler les fonctions de traitement numérique du signal de l'amplificateur à distance. Voir page 30 pour l'installation. Amplifi cateurs KX 2017 et plus récents.

Appariement KXARC : utilisez le bouton d'appariement situé au-dessus du voyant d'appariement pour mettre l'amplifi cateur KX en mode d'appariement. Le voyant clignote lorsque l'amplifi cateur est en mode d'appariement et prêt à se connecter à un KXARC à distance. Une fois la connexion établie, il demeure allumé de façon continue. Appuyez sur le bouton d'appariement et maintenez-le enfoncé pour effacer la liste des appareils connectés.

CORRESPONDANCE DE GAIN

L'objectif de tout système audio est d'atteindre les niveaux d'entrée et de sortie maximaux sans distorsion ni écrêtement. Les ingénieurs de KICKER ont éliminé les hasards et les soucis de faire correspondre la tension de sortie de votre unité source avec l'amplifi cateur grâce à la fonction de correspondance de gain. Pour commencer, vous devez télécharger les tonalités d'essai de KICKER sur www.kicker.com/test-tones. Les fi chiers suivants sont disponibles aux formats MP3 et WAV :

Ces tonalités d'essai sont des ondes sinusoidales destinées à foumir un signal de référence cohérent à l'amplifi cateur KX. Les différents niveaux d'enregistrement sont conçus pour vous foumir la correspondance de gain idéale pour votre application.

0 dBFS : conçu pour fournir aux applications audiophiles une sortie audio sans distorsion sur la gamme la plus dynamique.

-5 dBFS : conçu pour les applications normales, quotidiennes - la gamme sera moins dynamique mais les niveaux de sortie audio seront potentiellement plus élevés. Avec cette confi guration, vous pouvez obtenir un écrêtement occasionnel de l'amplifi cateur.

-10 dBFS : conçu pour les applications de caissons de graves - la gamme sera moins dynamique mais les niveaux de sortie audio seront potentiellement plus élevés. Avec cette confi guration, vous pouvez obtenir un écrêtement occasionnel de l'amplifi cateur.

Ensuite, suivez la procédure ci-dessous pour obtenir une correspondance de gain précise sur votre (vos) amplifi cateur(s) :

1. Déconnectez les enceintes de l'amplifi cateur KX.
2. Réglez tous les paramètres d'égalisation et de fi ltrage de votre unité source sur zéro.
3. Lisez le fi chier téléchargeable de KICKER.com
4. Réglez le volume de l'unité source aux 3/4.
5. Augmentez le gain de l'amplifi cateur jusqu'à ce que le voyant DEL de gain s'allume.
6. Diminuez le gain de l'amplifi cateur jusqu'à ce que le voyant DEL de gain s'éteigne.

Tous les circuits d'adaptation de niveau des amplifi cateurs KX se trouvent au début de la chaîne de signaux. Si vous souhaitez utiliser des fonctions telles que l'amplifi cation des basses, les réglages SHOCKwave ou l'égaliseur, il peut être nécessaire de régler le gain à un niveau inférieur afi n de compenser l'augmentation de la sortie à ces fréquences.

Lorsque les gains de l'amplifi cateur et de l'unité source seront en correspondance, vous devrez vous assurez de ne pas saturer vos enceintes. Suivez la procédure ci-dessous :

1. Réglez le volume de l'unité source sur 0.
2. Reconnectez les enceintes de l'amplifi cateur KX.
3. Augmentez progressivement le volume de l'unité source jusqu'à ce que vous entendiez une distorsion audible.
4. Si vous entendez un écrêtement, diminuez le gain de l'amplifi cateur jusqu'à ce qu'il disparaisse.

Vous pouvez également utiliser l'indicateur CLIP de la télécommande KXARC pour déterminer facilement quelle sortie de l'amplifi cateur est écrêtée et à quel moment cela se produit.

KXARC INSTALLATION À DISTANCE

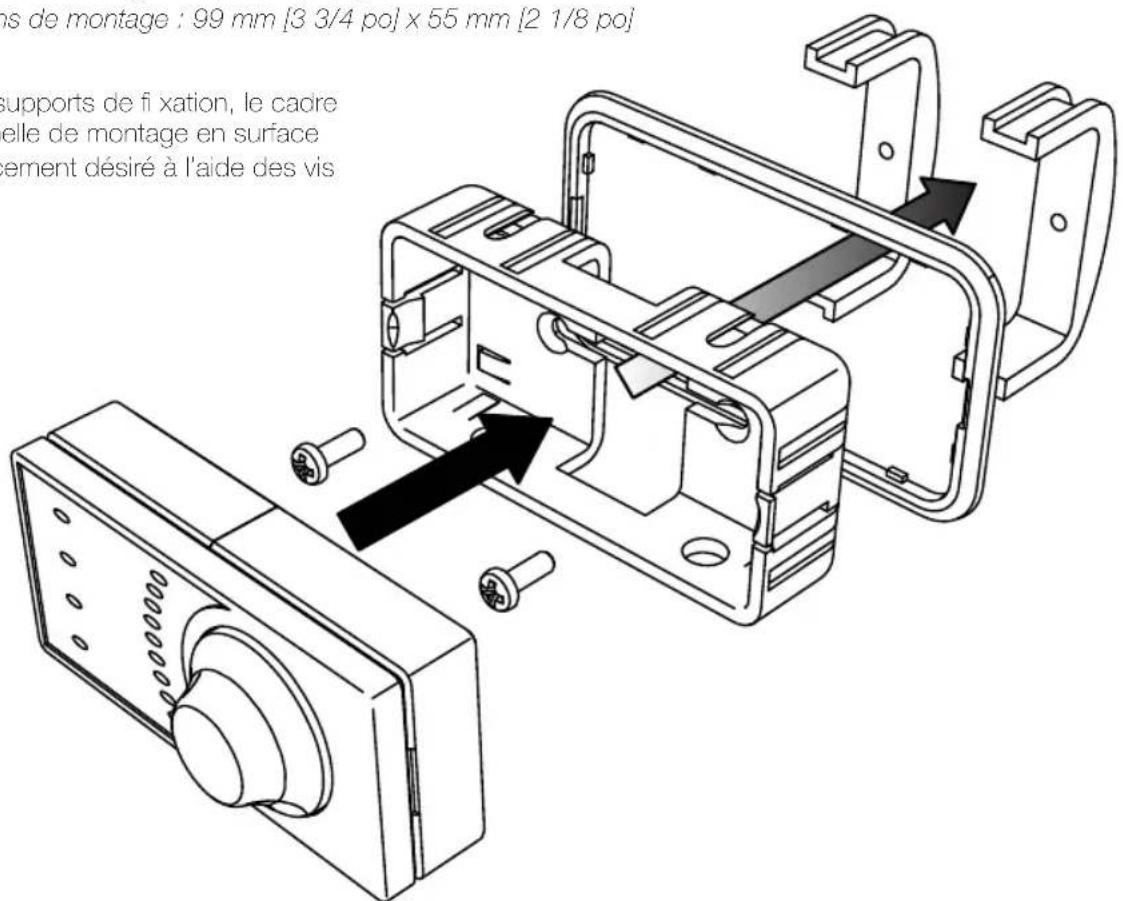

MONTAGE ENCASTRÉ

Profondeur de montage : 19,5 mm (4 po)

Dimensions de montage : 99 mm [3 3/4 po] x 55 mm [2 1/8 po]

Fixez les supports de fixation, le cadre et la coupelle de montage en surface à l'emplacement désiré à l'aide des vis fournies.

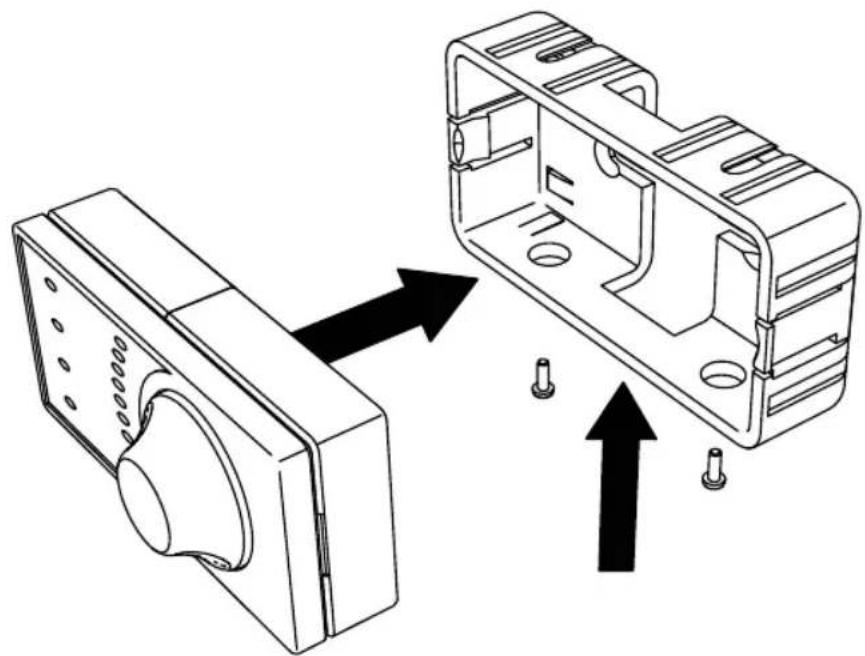

MONTAGE EN SURFACE

Fixez la coupelle de montage en surface à l'emplacement désiré en bas ou à l'arrière de la coupelle à l'aide des vis fournies.

Modèle : CR2450 (3 V)

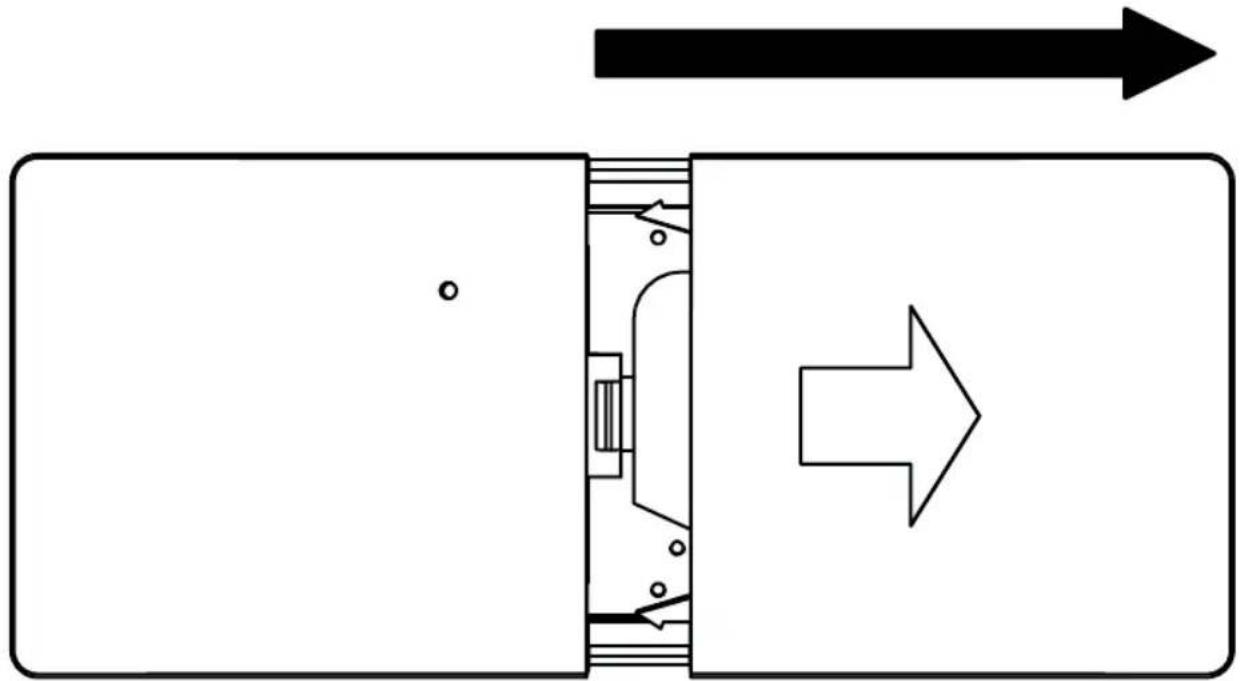

Sur l'arrière de la télécommande KXARC, faites glisser et retirez le couvercle de la pile, comme illustré. Cela permet d'accéder au logement de la pile.

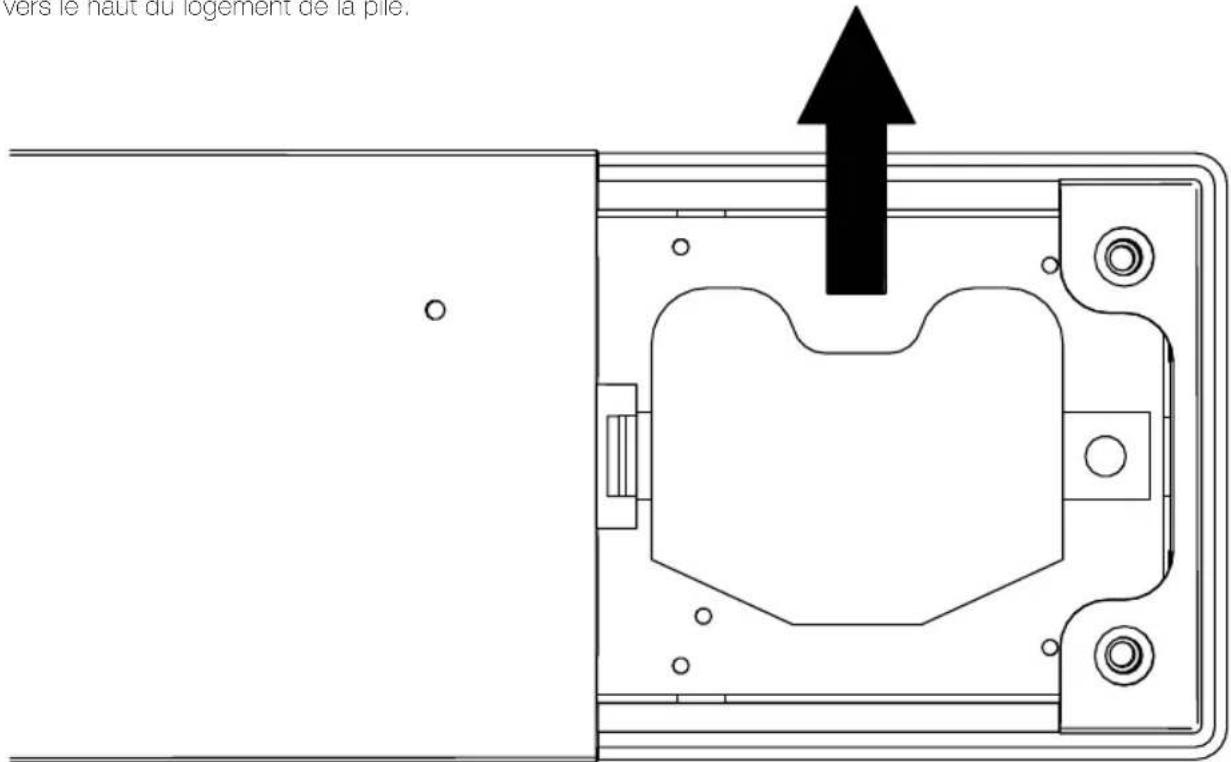

Retirez la pile de son logement en tirant sur sa partie supérieure. Remettez la pile et le couvercle du logement de la pile en inversant la procédure que vous avez utilisée pour les retirer. Assurez-vous que la pile n'est pas à l'envers lorsqu'elle est installée dans le logement de la pile. La borne positive est orientée vers le haut du logement de la pile.

TÉLÉCOMMANDE KXARC

APPARIEMENT BLUETOOTH®

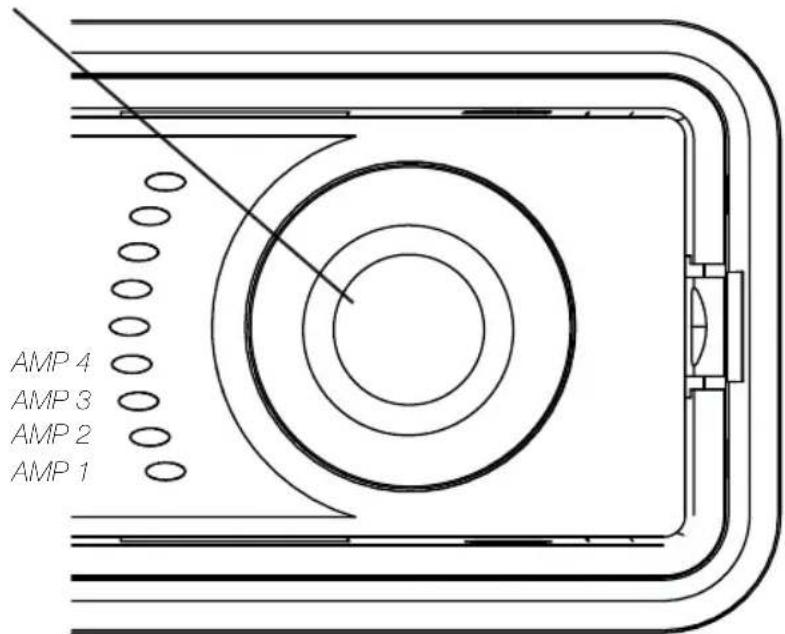

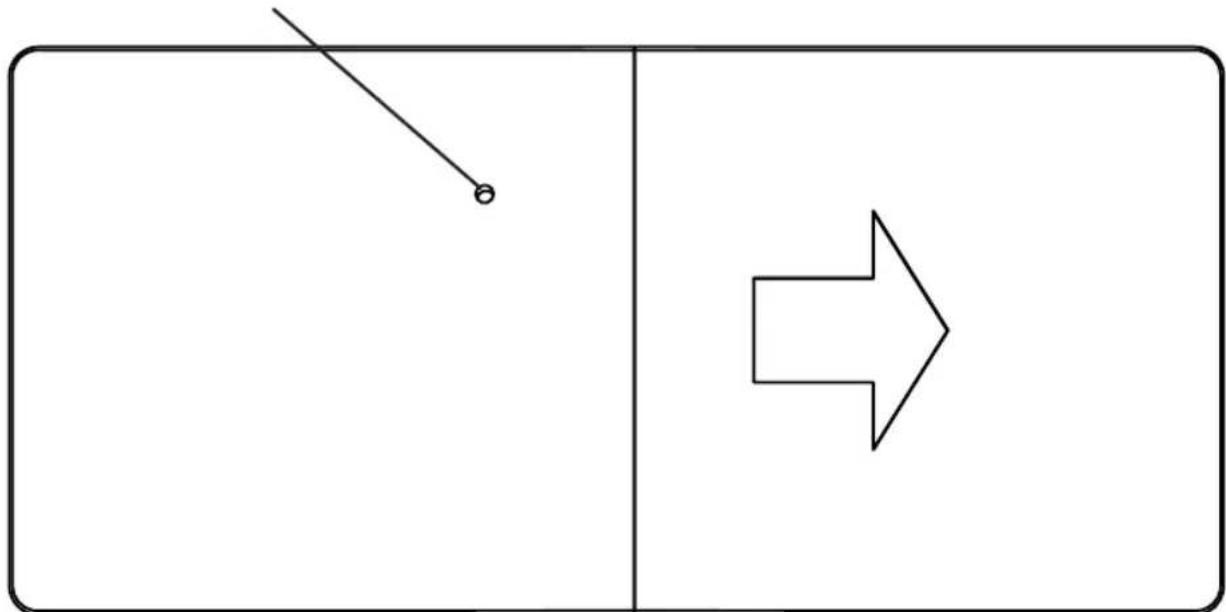

Pour placer la télécommande KXARC en mode d'appairage, insérez une épingle, un trombone ou tout autre objet fin et pointu dans le petit trou discret à l'arrière de la télécommande et appuyez pendant 1 seconde. Si l'amplifi cateur KXA est également en mode appairage, les appareils se connectent. Votre KXARC restera en mode appairage pour se connecter au prochain ampli.

Bouton d'appariement

Le mode appairage s'arrête au bout de 30 secondes ou vous pouvez de nouveau appuyer sur le bouton d'appairage. Vous pouvez appairer jusqu'à 4 amplifi cateurs KXA dotés d'une voie de caisson de graves (modèle à une ou cinq voies). La télécommande KXARC surveille séparément chaque ampli et indique l'ampli sélectionné à l'aide des 4 LED d'état du bas.

Appuyez et maintenez enfoncé pour ajuster la luminosité des voyants.

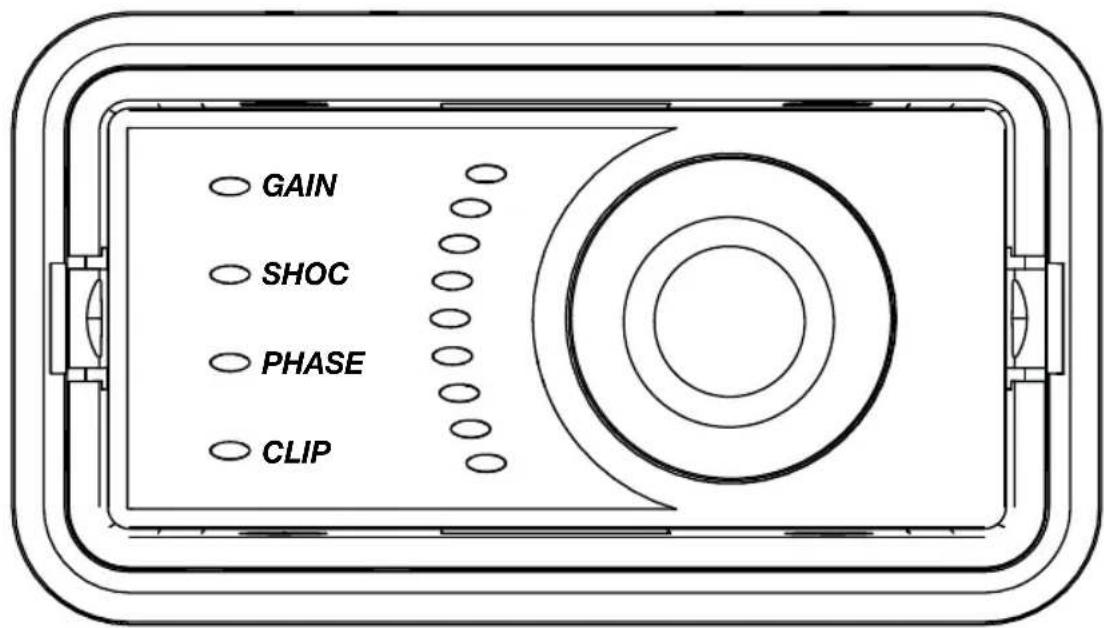

Appuyez sur le bouton KXARC pour sélectionner le réglage des paramètres GAIN, SHOC, PHASE ou CLIP, puis tournez le bouton pour les régler aux valeurs souhaitées. La télécommande KXARC prend en charge jusqu'à 4 amplifi cateurs KICKER KXA dotés d'une voie pour caisson de graves.

Gain : la commande de gain de la KXARC est un atténuateur de gain de -26 dB à 0 dB. Cela vous permet de régler facilement le gain du canal du caisson de graves quand vous le souhaitez, le gain maximum étant celui correspondant au paramètre que vous avez sélectionné sur le panneau latéral de l'amplifi caleur KX.

SHOCwave : la fonction SHOCwave (création d'octaves sous-harmoniques) permet de restaurer les fréquences basses qui sont plus faibles dans les enregistrements anciens ou ont été perdues lors de la compression des données. Le canal SUBWOOFER (caisson de graves) doit être utilisé avec un signal pleine gamme pour fonctionner correctement. Appuyez sur le bouton jusqu'à ce que le voyant SHOC s'allume, puis ajustez le réglage à un niveau satisfaisant.

Phase : le réglage PHASE vous permet de sélectionner la phase de la fréquence du caisson de graves : 0° ou 180°. Si vous constatez une absence de basses dans votre audio, il est possible que les fréquences basses ne soient pas en phase avec le reste du système. Introduire un déphasage, inverser la polarité positive/négative ou changer l'emplacement du caisson peut également permettre de résoudre ce type de problèmes. Les voyants du haut indiquent 0°, tandis que ceux du bas indiquent 180°.

Clip : le voyant CLIP allume la LED correspondant à un amplificateur dont le signal de sortie est saturé si CLIP est sélectionné. Appuyez simplement sur le bouton KXARC jusqu'à ce que CLIP soit sélectionné, puis regardez les 4 LED en bas pour voir quel amplifi cateur est saturé et à quel moment. Si CLIP n'est pas sélectionné, la LED CLIP agira comme un voyant général de saturation. Si vous modifi ez votre réglage de Gain ou SHOCwave, vous pouvez remarquer que la LED CLIP s'allume. Cela signifi e que vos nouveaux paramètres DSP ont provoqué une saturation de la sortie et que vous devez réduire le gain ou compenser par un autre moyen.

EN CAS DE DIFFICULTÉ

Si votre amplifi cateur ne marche pas, vérifiez d'abord les possibilités évidentes comme les fusibles sautés, les branchements incorrects ou desserrés, le mauvais réglage des commandes de gain et du commutateur du filtre etc. Se présentent également des DEL d'alimentation (PWR) et de protection (PRT) sur le panneau d'alimentation latéral de votre amplifi cateur KICKER de série KX. Selon l'état de l'amplifi cateur et le système de charge du véhicule, les DEL clignotent en vert ou rouge. Lorsque la DEL vert est allumée, cela indique que l'amplifi cateur est en marche et qu'il n'y a pas de problème.

DEL vert éteinte, aucune sortie ? En utilisant un volt/ohmmètre (VOM), vérifiez les points suivants :

① Borne d'alimentation +12 volts (entre +12 V et +16 V) ② Borne de mise sous tension à distance (entre +12 V et +16 V) ③ Vérifi ez que les branchements d'alimentation et de masse ne sont pas inversés. ④ La conductivité de la borne de masse. ⑤ L'état des fusibles (aucun fusible sauté).

DEL vert éclairée, aucune sortie ? Vérifi ez les points suivants : ①Branchements RCA ②Testez les sorties de haut-parleur en utilisant un haut-parleur dont vous vous êtes assuré du bon fonctionnement. ③Remplacez l'appareil source par un appareil dont vous vous êtes assuré du bon fonctionnement. ④Vérifi ez le passage du signal dans le câble RCA alimentant l'amplifi caleur en utilisant le volt/ohmmètre réglé pour mesurer la tension « c.a. ».

DEL du « protection » clignotante lorsque le volume de la musique est élevé ? La DEL rouge indique une tension faible de la batterie. Vérifi ez tous les branchements du système de charge de votre véhicule. Le remplacement ou la recharge de la batterie (ou encore le remplacement de l'alternateur) de votre véhicule peut s'avérer nécessaire.

DEL du « protection » allumée, aucune sortie ? ①L'amplifi cateur est très chaud = La protection thermique est engagée. Testez l'impédance aux bornes des haut-parleurs en utilisant un volt/ohmmètre (voir les schémas de ce manuel pour des recommandations sur l'impédance minimum et diverses suggestions de câblage pour les haut-parleurs). Vérifi ez également qu'il existe une circulation d'air adéquate autour de l'amplifi cateur. ②L'amplifi cateur ne s'arrête que lorsque le véhicule est en marche = La protection de tension est engagée. La tension à l'amplifi cateur ne se situe pas dans la plage de fonctionnement comprise entre 10 et 16 volts. Faites vérifi er le système de recharge et le système électrique du véhicule. ③L'amplifi cateur ne marche qu'à un niveau sonore faible = La protection anti-court-circuit est engagée. Vérifi ez que les fi les des haut-parleurs ne sont pas en court-circuit entre eux ou avec le châssis du véhicule. Vérifi ez l'état des haut-parleurs ou l'impédance qui ne doit pas tomber en dessous du seuil minimum recommandé.

Aucune sortie d'un canal ? ① Vérifi ez le contrôle de la balance sur l'appareil source ② Vérifi ez les branchements RCA (ou d'entrée de haut-parleur) et les branchements de sortie de haut-parleur pour le canal.

Piaulement prolongé de l'alternateur avec le régime du moteur ? ① Vérifi ez l'état du câble RCA (ou d'entrée de haut-parleur) ② Vérifi ez l'acheminement du câble RCA (ou d'entrée de haut-parleur) ③ Vérifi ez que l'appareil source est correctement mis à la masse ④ Vérifi ez les paramètres de gain et baissez-en la valeur s'ils sont trop élevés.

Réponse réduite des graves ? Inversez le branchement d'un haut-parleur de positif à négatif sur le ou les canaux de la stéréo/du caisson des graves. L'amélioration des graves indique que le haut-parleur était déphasé.

Bruit de fond ? Les amplificateurs KICKER ont été étudiés pour être entièrement compatibles avec les unités de tête de tous les fabricants. Certaines unités de tête peuvent exiger une mise à la masse supplémentaire pour éviter toute interférence avec le signal audio. Pour remédier à ce problème éventuel, il suffi t dans la plupart des cas d'acheminer un fi l de masse à partir des sorties RCA sur l'unité de tête jusqu'au châssis.

ATTENTION : Lorsque vous effectuez une recharge rapide de la batterie du véhicule, assurez-vous que les branchements effectués avec les câbles de recharge rapide sont corrects. Des branchements incorrects peuvent faire sauter les fusibles de l'amplifi cateur et provoquer des pannes dans d'autres systèmes cruciaux du véhicule.

Si vous avez d'autres questions relatives à l'installation ou au fonctionnement de votre nouveau produit KICKER, contactez le revendeur agréé KICKER qui vous l'a vendu. Pour obtenir d'autres conseils sur l'installation, cliquez sur l'onglet SUPPORT de la page d'accueil KICKER, www.KICKER.com. Sélectionnez l'onglet TECHNICAL SUPPORT, choisissez le sujet qui vous intéresse et téléchargez ou affi chez les informations correspondantes. Si vous avez d'autres questions, envoyez un message électronique à [e-mail] ou téléphonez aux services techniques en composant le ([phone].

Rapport Signal sur Bruit -75dB CEA-2006B (ref: 1W, pondéré A)

200 x 1 @ 4 ohms (10Hz–160Hz)

Rapport Signal sur Bruit -75dB CEA-2006B (ref: 1W, pondéré A)

14.4V C.C., 1% de Distorsion Harmonique Totale, CEA-2006B (W)

MODELL: KXA800.5

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l'ouie de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouie que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouie de façon irréversible. Réglez le volume en faisant prevue de bon sens!
