Type de produit	Amplificateur 4 canaux
Marque	KICKER
Modèle	PXA300.4
Puissance RMS (4 Ω stéréo)	50 W × 4
Puissance RMS (2 Ω stéréo)	75 W × 4
Puissance RMS (4 Ω mono)	150 W × 2
Dimensions (L × H × P)	19,7 × 4 × 6,5 cm
Réponse en fréquence	10 Hz – 20 kHz
Rapport signal sur bruit	95 dB
Sensibilité d'entrée (bas niveau)	125 mV – 5 V
Sensibilité d'entrée (haut niveau)	250 mV – 10 V
Filtre passe-haut	Sélectionnable 60/80/120 Hz ou OFF, pente 24 dB/octave
Alimentation	12 V CC, fusible externe 40 A
Fonctions principales	Filtre passe-haut, atténuateur (fader), mise en marche auto (DC offset ou +12 V), entrées haut/bas niveau
Sécurité	Protection thermique, protection court-circuit, protection basse tension
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Fusible externe remplaçable (40 A)
Informations générales	Garantie prolongée d'un an avec accessoires KICKER, installation nécessitant un dégagement de 10 cm pour ventilation

FOIRE AUX QUESTIONS - PXA300.4 KICKER

Comment régler le gain d'entrée de l'amplificateur KICKER PXA300.4 ?

Réglez d'abord l'appareil source à environ 3/4 de son volume maximum. Ensuite, tournez lentement la commande GAIN de l'amplificateur dans le sens horaire jusqu'à entendre une distorsion, puis revenez légèrement en arrière. Cette commande n'est pas un volume, mais une adaptation d'entrée.

Que faire si le voyant LED de l'amplificateur ne s'allume pas ?

Vérifiez avec un multimètre les bornes +12V (doit être entre +12V et +16V), la borne de mise en marche distante (REM) (doit être +12V à +16V), la polarité de la masse, et la continuité du câble de masse.

Pourquoi l'amplificateur s'éteint-il à fort volume ?

Cela peut être dû à une batterie faible (LED rouge clignotante) ou à une protection thermique (ampli très chaud). Vérifiez l'impédance des haut-parleurs (minimum 4 Ω en mono) et assurez une ventilation suffisante (dégagement d'au moins 10 cm).

Comment utiliser le filtre passe-haut de l'amplificateur ?

Utilisez les commutateurs HI-PASS situés derrière le couvercle en caoutchouc pour choisir une fréquence de coupure parmi 60 Hz, 80 Hz, 120 Hz ou OFF. Ne basculez jamais ces commutateurs lorsque le système audio est allumé.

Puis-je connecter des haut-parleurs en configuration pontée (mono) ?

Oui, en mode ponté, l'impédance minimale est de 4 ohms. Connectez le positif du haut-parleur à la borne gauche + du canal et le négatif à la borne droite - du même canal (voir schéma dans la notice).

Comment choisir entre le mode de mise en marche +12V et DC offset ?

Utilisez le mode +12V si vous pouvez tirer un fil de mise en marche distante depuis l'autoradio. Utilisez le mode DC offset si la mise en marche distante n'est pas possible ; ce mode détecte le signal DC offset des sorties haut-parleur.

Que faire si un bruit d'alternateur varie avec le régime moteur ?

Vérifiez que le câble RCA ou l'entrée haut-parleur n'est pas endommagé et qu'il n'est pas en contact avec des câbles d'alimentation. Assurez-vous que l'autoradio est correctement mis à la masse. Si nécessaire, ajoutez un fil de masse aux sorties RCA de l'autoradio.

Comment connecter deux sources d'entrée (avant/arrière) sur l'amplificateur ?

Utilisez le commutateur FADER en position ON pour activer l'atténuateur. Si vous n'utilisez qu'une seule source, laissez le commutateur sur OFF.

Quel fusible externe utiliser pour le KICKER PXA300.4 ?

Un fusible de 40 ampères doit être installé dans le câble d'alimentation à moins de 45 cm de la batterie. Utilisez du câble de calibre 8 si la longueur dépasse 3 mètres, sinon calibre 10.

Comment améliorer les basses si elles sont insuffisantes ?

Inversez les connexions positif et négatif d'un haut-parleur sur le canal concerné. Si le niveau des basses augmente, le haut-parleur était hors phase.

MODE D'EMPLOI PXA300.4 KICKER

Manuel d'utilisation | Française AMPLIFICATEUR DE SÉRIE PXA.4

KKICKER®

PXA.4-SERIES AMPLIFIERS OWNER'S MANUAL

MODEL:

PXA300.4

Authorized KICKER Dealer:

Purchase Date:

Serial Number:

IMPORTANT SAFETY WARNING – PROLONGED CONTINUOUS OPERATION OF AN AMPLIFIER IN A DISTORTED OR CLIPPED MANNER CAN CAUSE YOUR AUDIO SYSTEM TO OVERHEAT, POSSIBLY CATCHING FIRE AND RESULTING IN SERIOUS DAMAGE TO YOUR COMPONENTS AND/OR VEHICLE.

PERFORMANCE

Model: PXA300.4

RMS Power [Watts]

RCA inputs (quitar para usar entrada de alto nive)

Distributeur agréé KICKER :

Date d'achat :

Numéro de série :

CONSIGNES DE SÉCURITÉ IMPORTANTES : L'UTILISATION PROLONGÉE D'UN AMPLIFICATEUR DE FAÇON DÉFORMÉE OU ECRÊTÉE PEUT PROVOQUER UNE SURCHAUFFE DE VOTRE SYSTÈME AUDIO, D'OÙ UN RISQUE D'INCENDIE OU DE GRAVES DOMMAGES SUR VOS COMPOSANTS ET/OU VOTRE VÉHICULE.

PERFORMANCES

Modèle : PXA300.4

Puissance RMS [Watts]
sous 14,4 V, 4 Ω stéréo, DHT+B ≤ 1%	50 x 4
sous 14,4 V, 2 Ω stéréo, DHT+B ≤ 1%	75 x 4
sous 14.4 V, 4 Ω mono, DHT+B ≤ 1%	150 x 2

Longueur [po, cm] 7-13/16, 19,7

Hauteur [po, cm] 1-5/8, 4

Largeur [po, cm] 2-9/16, 6,5

Réponse en fréquence [Hz] 10 - 20k

Rapport signal sur bruit [dB] 95

Sensibilité d'entrée Bas niveau : 125 mV - 5 V

Haut niveau : 250 mV - 10 V

Filtre électronique Passe-haut sélectionnable 60 Hz, 80 Hz, 120 Hz ou OFF ; pente 24 dB/octave

Conseil de pro : Pour obtenir les meilleures performances de votre amplificateur KICKER et étendre sa garantie d'un an utiliser les accessoires et les éléments de câblage authentiques KICKER.

INSTALLATION

Montage : Choisissez un emplacement ferme et solide pour installer votre amplificateur KICKER. Assurez-vous qu'il n'y ait pas d'objet derrière la zone d'insertion des vis. Choisissez un emplacement offrant un dégagement d'au moins 10 cm pour la ventilation de l'amplifi cateur. Percez quatre trous avec un foret de 3 mm et utilisez les huit vis fournies pour monter l'amplifi cateur.

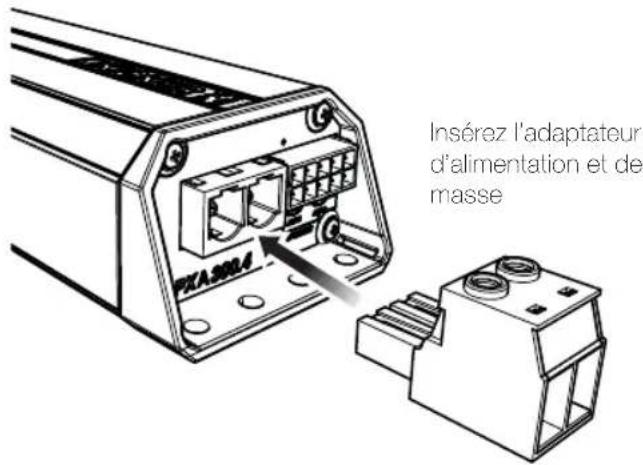

Branchements : Débranchez la batterie du véhicule afin d'éviter les courts circuits. Connectez le faisceau pré-câblé à l'amplifi cateur. Reliez le fi I de masse à une partie métallique solide, non peinte et non rouillée du châssis du véhicule, la longueur de ce câble ne devant pas dépasser 60 cm. Il est recommandé d'ajouter un fi I de masse de même section (ou de section supérieure) entre la cosse négative de la batterie et le châssis du véhicule.

L'amplifi cateur PXA dispose de deux entrées à différentiel de sensibilité d'entrée qui recevront tant des signaux de niveau fort que de niveau faible provenant de votre appareil stéréo. Le signal faible peut être amené à partir des sorties haut-parleur de votre appareil stéréo source reliées aux entrées RCA du panneau de connexion de l'amplifi cateur à l'aide du KICKER ZISL comme illustré (assurez-vous d'avoir placé le sélecteur de niveau d'entrée sur la position « HI »). En alternative le signal peut être envoyé à l'amplificateur en utilisant les sorties bas niveau des sorties RCA de l'appareil source. Placez le sélecteur de niveau d'entrée situé sur le panneau de connexion de l'amplifi cateur sur la position « LO ». Les deux méthodes permettront d'obtenir un signal fort en sortie. Le câble du signal audio doit être éloigné du faisceau pré-câblé et de tout autre câble d'alimentation. En cas de nécessité de croiser ces câbles, il est conseillé de le faire en adoptant une intersection avec un angle de 90.

Modèle Fusible externe (vendu séparément)

PXA300.4 1 x 40 Ampères

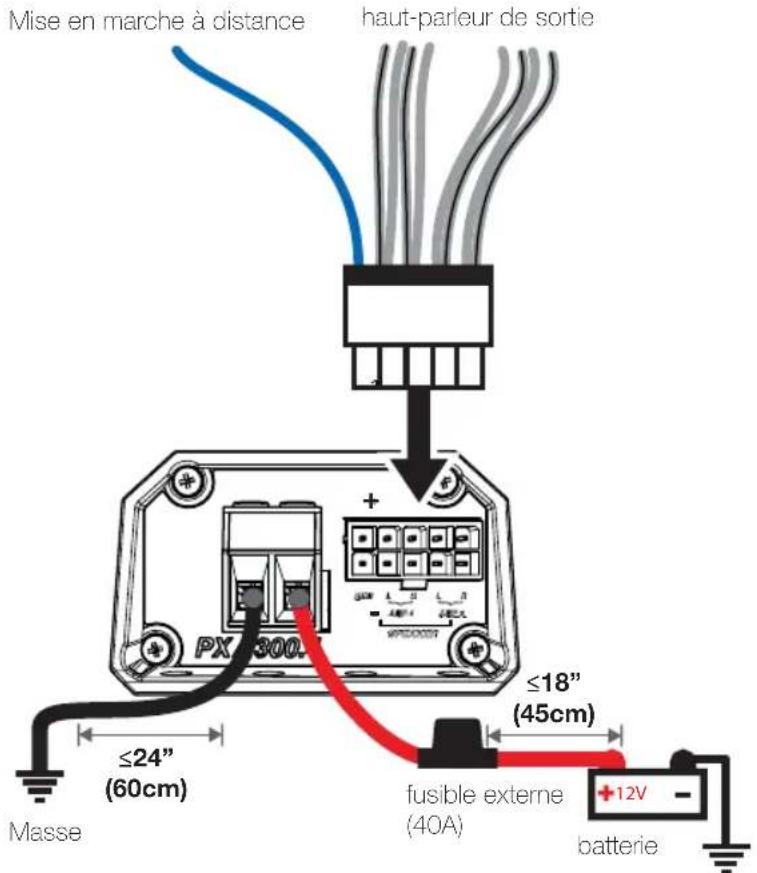

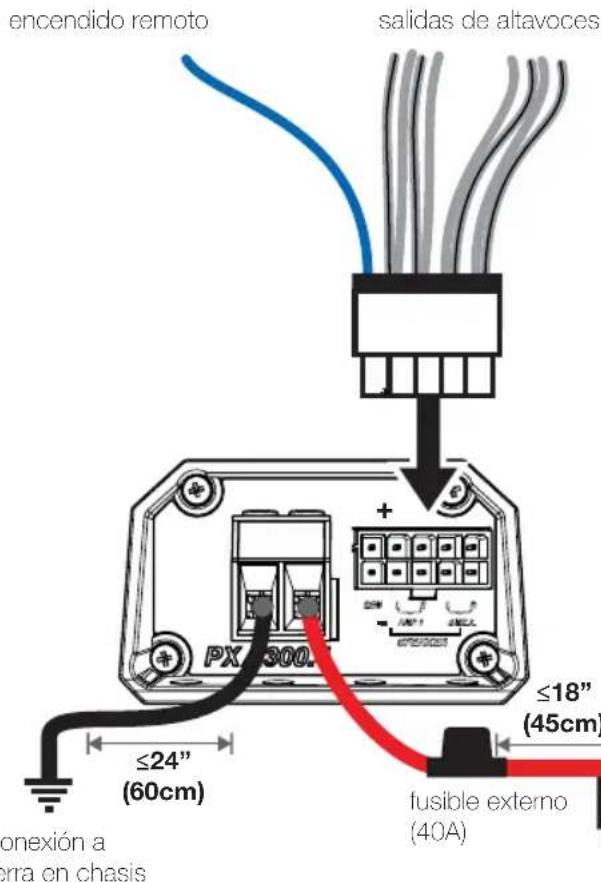

Coupez la boucle de câble électrique rouge du faisceau PXA et installez un fusible 40 A. L'installation du fusible doit se faire à moins de 45 cm (18") de la batterie et être intégrée au câble d'alimentation du faisceau branché à votre amplifi cateur. Si vous devez enlever l'amplifi cateur du véhicule après son installation, le fi I de masse doit être le dernier fi I débranché de l'amplifi cateur, soit le contraire de la procédure d'installation. Utilisez un fi I de calibre 8 si le câble d'alimentation est supérieure à 10 pieds de longueur; Calibre 10 si moins.

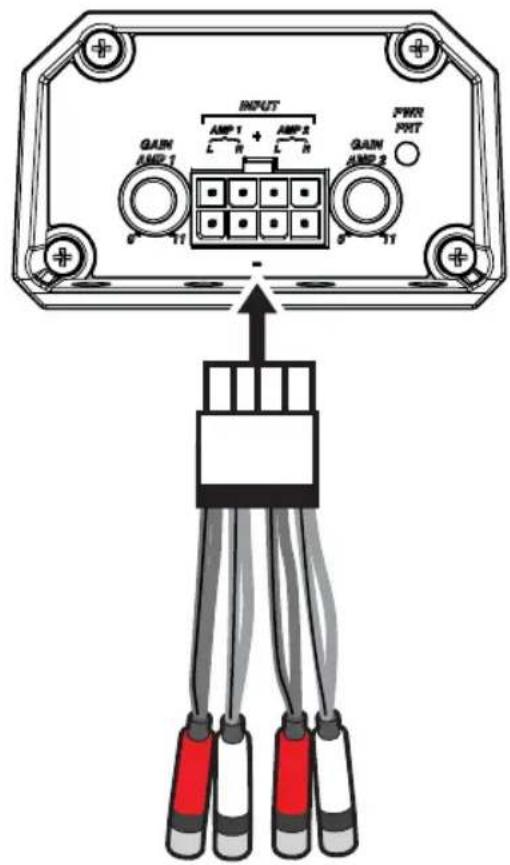

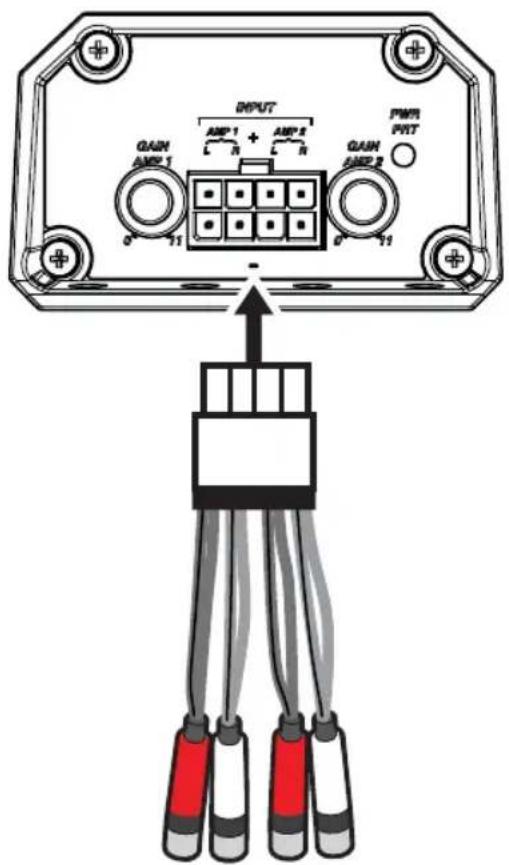

Entrées RCA (enlever pour utiliser l'entrée haut niveau)

Masse

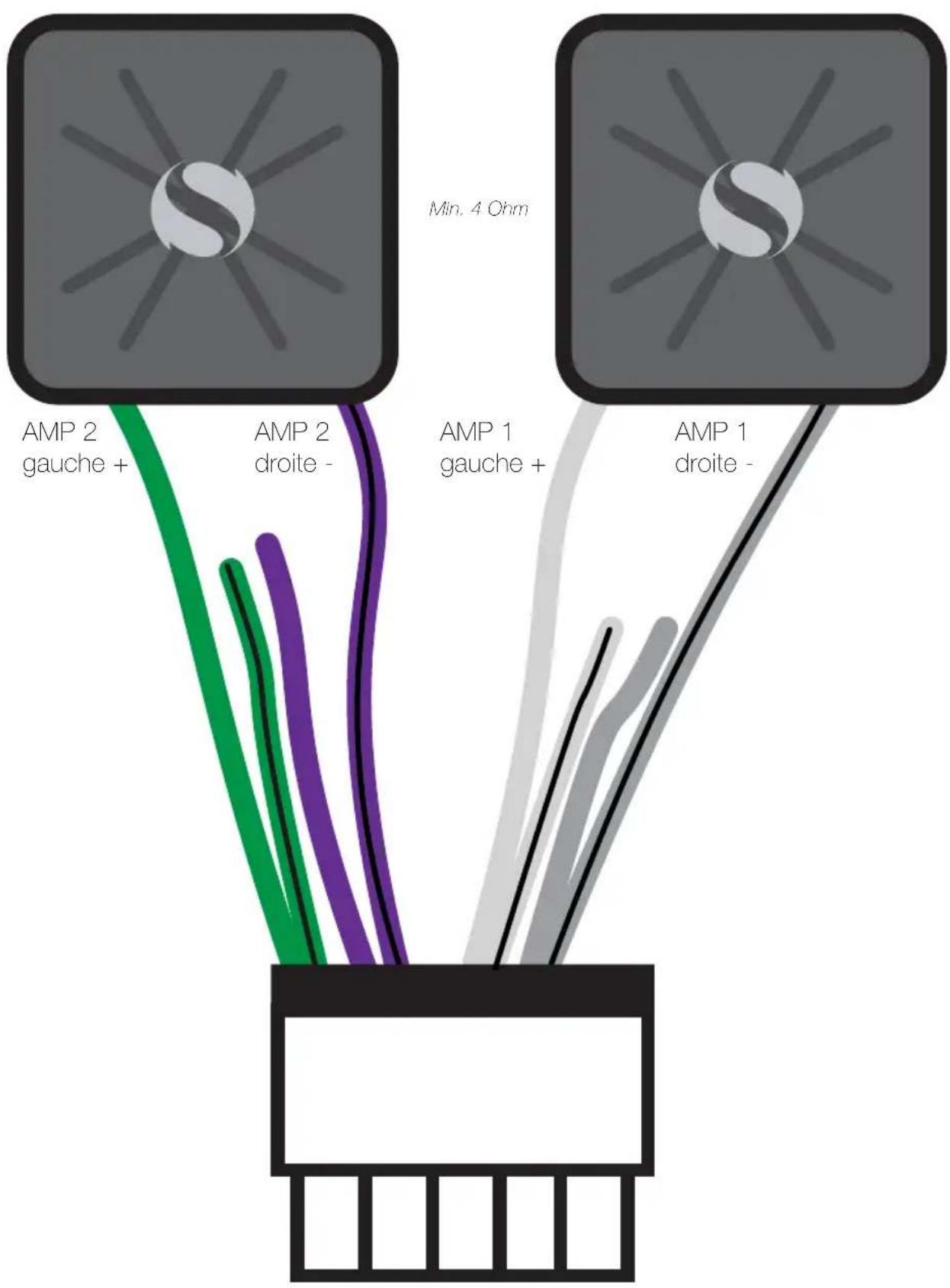

FONCTIONNEMENT PONTÉ (MONO)

impédance minimum de 4 ohms

FONCTIONNEMENT

Sélection de la mise en marche automatique : La série PXA offre deux modes de mise en marche automatique pouvant être sélectionnés au niveau du panneau de connexion, commutateur sur +12 V ou DC offset (décalage en continu). Le mode DC offset entraîne la délivrance d'un signal +12V au niveau du connecteur REM pour l'activation d'amplifi cateurs supplémentaires.

• Mise en marche distante : Positionnez le sélecteur sur +12V pour utiliser le fil de mise en marche distante du faisceau pré-câblé. Tirez un fil de 1,5 mm2 (18AWG) à partir du connecteur correspondant de votre appareil source jusqu'au câble REM du faisceau pré-câblé. L'utilisation de cette méthode de mise en marche distante est conseillée.
• Mise en marche en mode DC offset : S'il n'est pas possible de mettre en place la mise en marche distante la meilleure confi guration est alors le mode DC offset. Ce mode détecte le signal DC offset émanant de la sortie de niveau haut des haut-parleurs à l'allumage de l'appareil source.

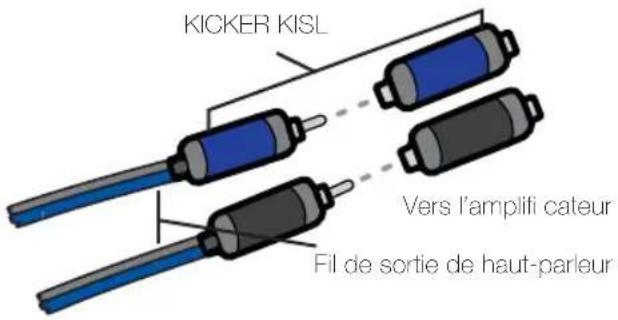

Niveau d'entrée : Les entrées RCA des amplificateurs KICKER PXA peuvent recevoir des signaux hauts et bas provenant de votre appareil source. Si la seule sortie disponible sur votre appareil source est un signal de niveau haut il suffi t de placer le sélecteur de niveau de l'amplifi cateur sur la position HI.

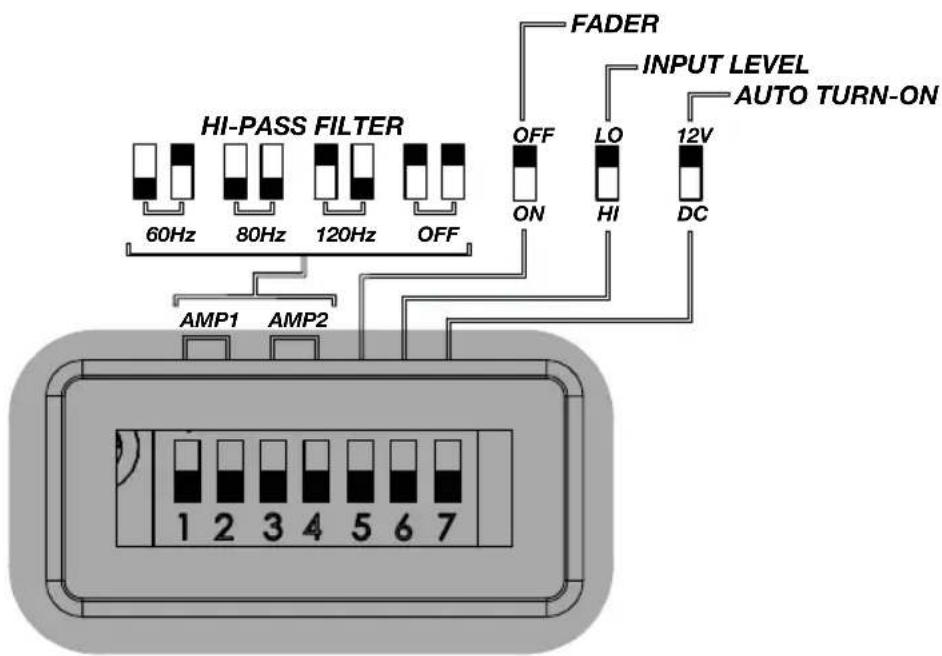

Commutateurs HI-PASS : utilisez les commutateurs HI-PASS de l'amplificateur situés derrière le couvercle de protection en caoutchouc pour régler le filtre interne. Choisissez une coupure à 60 Hz, 80 Hz, 120 Hz ou OFF selon la confi guration des commutateurs. Ne basculez jamais les commutateurs lorsque le système audio est allumé !

Commutateur atténuateur : Allumer sur le commutateur de l'atténuateur si vous reliez deux sources d'entrée (avant et arrière par exemple) vers l'amplifi cateur. Laissez le bouton de l'atténuateur sur OFF si vous souhaitez diriger tous les canaux à partir d'une seule entrée stéréo.

Commande de gain d'entrée : la commande de gain d'entrée n'est pas une commande de volume. Elle fait correspondre la sortie de l'appareil source au niveau d'entrée de l'amplifi cateur. Réglez l'appareil source à environ 3/4 de son volume (si l'appareil source va jusqu'à 30, réglez-le à 25). Tournez ensuite lentement (dans le sens horaire) le gain de l'amplifi cateur jusqu'à ce que vous puissiez entendre une distorsion, puis revenez légèrement en arrière.

DIAGNOSTIC DES PANNES

Si votre amplifi cateur ne fonctionne pas commencez par vérifi er les choses qui pourraient être évidentes telles qu'un fusible grillé, un câblage insuffi sant ou incorrect, une mauvaise confi guration des sélecteurs du fi ltre passif et de contrôle du gain, etc. Un voyant à LED est disponible sur le panneau latéral de votre amplifi cateur Kicker série PX. En fonction de l'état de l'amplifi cateur et du niveau de charge de la batterie du véhicule, le voyant LED sera rouge ou bleu. Lorsque le voyant est bleu, cela indique que l'amplifi cateur est en service et qu'il n'y a pas de problème.

Pas de voyant bleu, rien en sortie. À l'aide d'un multimètre, contrôlez ce qui suit : ① la borne +12 volts (la valeur lue doit être +12V à +16V) ② La borne de mise en marche distante (la valeur doit être +12V à +16V) ③ vérifi ez qu'il n'y ait pas d'inversion de polarité et la connexion à la masse ④ La bonne conduction du câble de masse.

La LED bleue est allumée, pas de sortie. Contrôlez ce qui suit : ① Les branchements des connecteurs RCA ② Vérifi ez la sortie haut-parleur au niveau d'un haut-parleur dont vous êtes sûr du fonctionnement. ③ Remplacez l'appareil source par une source dont vous êtes sûr du fonctionnement. ④ Contrôlez la présence d'un signal dans le câble RCA qui fournit le signal à l'amplifi cateur avec un multimètre confi guré pour mesurer une tension alternative.

La LED clignote lors de l'écoute à niveau de musique élevé. La LED rouge indique un niveau de charge de la batterie faible. Vérifi ez toutes les connexions du système de charge de votre véhicule. Il peut être nécessaire de remplacer ou de recharger la batterie ou de remplacer l'alternateur du véhicule.

Le voyant LED est allumé, pas de sortie. ① L'amplifi cateur est très chaud = la protection thermique est activée. Vérifi er la correcte impédance au niveau des cosses du haut-parleur avec un multimètre (voir les schémas dans ce manuel pour les impédances minimales recommandées et les suggestions de câblage de plusieurs haut-parleurs). Contrôlez que rien ne gène la circulation d'air autour de l'amplifi cateur. ② L'amplifi cateur cesse de fonctionner seulement quand le véhicule est en marche = le circuit de protection de la batterie est activé. La tension appliquée à l'amplifi cateur n'est pas comprise entre 10 et 16 V. Avez-vous contrôlé le système de charge électrique du véhicule. ③ L'amplifi cateur ne fonctionne qu'à bas volume = la protection contre les courts circuits est activée. Vérifiez qu'il n'y ait pas de court-circuit au niveau des fils du haut-parleur ou au niveau du châssis du véhicule. Contrôlez si les haut-parleurs sont endommagés ou si les haut-parleurs fonctionnent avec une impédance inférieure à la valeur minimum recommandée.

Pas de sortie ou sortie faible. ① Vérifi ez la balance sur l'appareil ② Contrôlez les fi ches RCA (ou les entrées haut-parleur) et les branchements de sortie du haut-parleur.

Bruit de l'alternateur – son variant avec le régime moteur. ① Contrôlez si le câble RCA (ou entrée haut-parleur) n'est pas endommagé ② Contrôlez le chemin du câble RCA (ou de l'entrée haut-parleur) ③ Contrôlez que l'appareil source soit bien connecté à la masse. ④ Contrôlez les réglages du volume et les diminuer s'ils sont trop élevés.

Basses insuffisantes. Inversez les connexions du positif et du négatif d'un haut-parleur sur le(s) canal ou canaux du caisson de basses, si le niveau des basses augmente le haut-parleur n'était pas en phase.

Bruit de fond. Les amplificateurs KICKER sont conçus pour être entièrement compatibles avec tous les autoradios quel que soit le fabricant. Certains autoradios peuvent demander une mise à la masse supplémentaire pour empêcher le bruit de perturber le signal audio. Si vous rencontrez ce problème avec votre autoradio, dans la plupart des cas, le branchement d'un fil de masse au niveau des sorties RCA de l'autoradio au châssis permettra de remédier ce problème.

ATTENTION : lors du démarrage du véhicule via un chargeur ou un autre véhicule via des câbles, assurez-vous que les polarités soient bien respectées. Des branchements incorrects peuvent entraîner la fusion du fusible de l'amplifi cateur ainsi que des dommages à d'autres systèmes essentiels du véhicule.

En cas de questions supplémentaires à propos de l'installation ou du fonctionnement de votre nouveau produit KICKER, consultez votre distributeur agréé KICKER à l'endroit où vous avez fait votre achat. Pour plus de conseils sur l'installation, cliquez sur l'onglet SUPPORT sur la page d'accueil www.kicker.com. Choisissez l'onglet ASSISTANCE TECHNIQUE, choisissez le sujet qui vous intéresse et téléchargez ou visualisez les informations. Pour des questions spécifi ques ou si vous ne trouvez pas de réponse sur notre support en ligne envoyez un courriel à [e-mail] ou appelez le service technique au [phone]

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l'ouile de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'ouile que l'écoute d'un système sans distorsion au même volume. Le seuil de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouile de façon irréversible. Réglez le volume en faisant prevue de bon sens!
