Type de produit	Haut-parleur coaxial 2 voies pour voiture
Marque	Kicker
Modèle	51KSC41004 (KSC4100)
Dimensions du haut-parleur grave	4 x 10 pouces (100 x 250 mm)
Diamètre du tweeter	3/4 pouce (20 mm)
Impédance nominale	4 ohms
Puissance maximale	150 watts
Puissance continue RMS	15 à 75 watts
Sensibilité	88 dB (1 W/1 m)
Réponse en fréquence	45 Hz - 20 kHz
Matériau du cône grave	Polypropylène
Matériau du dôme du tweeter	Soie
Type d'aimant du tweeter	Néodyme
Grille de protection	Non incluse
Alimentation	Via amplificateur externe (4 ohms)
Fonctions principales	Reproduction audio haute fidélité, installation sans enceinte
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Installation par un professionnel recommandée; vérifier les obstacles mécaniques
Pièces détachées et réparabilité	Vis fournies; adaptateurs multi-supports inclus pour certains modèles
Informations générales	Conçu pour une utilisation en extérieur de véhicule

FOIRE AUX QUESTIONS - 51KSC41004 KICKER

Quelle est l'impédance du Kicker 51KSC41004 ?

L'impédance nominale est de 4 ohms. Assurez-vous que votre source ou amplificateur est compatible avec une charge de 4 ohms.

Quelle puissance puis-je envoyer à ce haut-parleur ?

La puissance maximale est de 150 watts. En continu (RMS), il supporte entre 15 et 75 watts.

Quelles sont les dimensions de montage de ce haut-parleur ?

Le trou de montage doit mesurer environ 98 x 238 mm. La profondeur de montage supérieure est de 81 mm et inférieure de 71 mm.

Ce haut-parleur est-il livré avec une grille ?

Non, la grille de protection n'est pas incluse avec ce modèle.

Puis-je installer ce haut-parleur sans enceinte ?

Oui, les haut-parleurs coaxiaux Kicker KS sont conçus pour un fonctionnement sans enceinte. Il faut toutefois isoler l'avant et l'arrière du haut-parleur.

Quel type de câble utiliser pour le branchement ?

Il est recommandé d'utiliser du fil de calibre 16 AWG ou plus épais.

Comment entretenir ce haut-parleur ?

Nettoyez-le avec un chiffon doux et sec. Évitez l'eau et les produits chimiques.

Quel matériau compose le cône du haut-parleur ?

Le cône des graves est en polypropylène, offrant légèreté et rigidité.

Le tweeter est-il orientable ?

Le tweeter à dôme en soie est fixe. Il n'est pas orientable sur ce modèle.

Que faire si le haut-parleur ne produit aucun son ?

Vérifiez les connexions, l'impédance (4 ohms) et que l'amplificateur est allumé. Assurez-vous que les fils ne sont pas court-circuités.

MODE D'EMPLOI 51KSC41004 KICKER

Haut-parleurs Coaxiaux KS

Contents

Overview....3

Specifications....4

Installation 5

Wiring 5

Mounting....8

Warranty 12

Présentation ...... 25

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une expérience audio que vous n'oublierez pas !

Modele: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voes 2 voes 2 voes 2 voes 2 voes
Crave [pc; mm, 2-3/4 70 3-1/2, 59 4 100 4x5, 100x180 4x13, 100x250 6-1/4 130
Medium [pc; mm]
Agu [pc; mm] - 1/2, 13 1/2, 13 1/2, 13 1/2, 13 3/4, 20
Impédance continale [G]	4	4	4	4	4	4
Puissance maximale [N]	100	100	150	150	150	150
Puissance continue [walts IIMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilité [1 W, 1 m]	85	88	88	88	88	80
Response or fréquence [Lr]	300 20k	30 20k	50 20k	50 20k	45 20k	45 21k
Dametro ou trou de montage [pc; mm]	2-3/5, 61 8-1/6, 75	3-11/6, 94	4x5-5/6, 101x151	3-7/5x9 3/5, 98x238	4-1/2, 115
Prolondeur du montage supérieur [pc; mm]	1-1/4, 32	1-5/5, 42	1-13/18 46	1-11/18 42	2-3/5, 81	1-3/4, 45
Prolondeur du montage inférieur [pc; mm]	-	1-7/5, 49	2-1/18, 5'	2, 5'	2-13/18, 71	2 62
Prolubérance du haut-paleur des aigus [pc; mm]	0	1/13, 2	0	1/13, 2	0	0
Grilloa	Non	Non	Cu	Non	Non	Cu
Matériou aimanté du haut parleur clos aigus	-	Noodymo	Noodymo	Noodymo	Noodymo	Noodymo
Matère du dôme du haut-parleur des aigus	-	Sous	Sous	Sous	Sous	Sous
Fonne du haut-parleur des aigus	-	Dôme équilléré	Dôme équilléré	Dôme équilléré	Dôme équilléré	Dôme
Matère du côme du haut-parleur des graves	Papier composite Polypropylène		Polypropylène	Polypropylène	Polypropylène	Polypropylène
Matère de l'orceinte ou haut parleur des graves	Tissu traité JV	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parleur	2 vices	2 vices	2 vices	2 vices	3 vices
Gravo [px ; mm2]	6-7/2, 160	8-3/4, 165	6x3, 160x200	6x3, 160x200	6x3, 160x200
Medium [px ; mm2]	-	-	-	-	1,25
Agu [px ; mm2]	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Impédance nominale [3]	4	4	4	4	4
Puissance nominale [N]	200	200	150	300	300
Puissance contribué [watts RMS]	15 100	15 100	15 /5	15 150	15 150
Sonalité : 1 W, 1 m]	90	90	90	92	92
Réponse en fréquence [Hz]	43-21k	43-21k	45-21k	30-21k	30-21k
Denite ou l'ou de montage [pa ; mm2]	4-13/6, 123	5-9/18, 741	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2 5	6-11/6x8-7/16, 17/7x215
Protendour du montage supérieur [ps ; mm]	1 13/6, 46	1 13/18 /6	2 1/4, 58	3 5/6, 81	3 7/8 80
Protendour du montage intérieur [ps ; mm]	2 3/16, 54	2 50	2 5/5, 67	3 11/16, 93	3 5/8 62
Prot. balancer du haut-parleur des aigus [ps ; mm]	0	0	1/16, 2	0	0
Grille	Oui	Oui	Non	Oui	Oui
Materie au aimanté du haut parleur des aigus	Nécoyme	Néodyme	Néodyme	Nécoyme	Nécoyme
Matère du dome du haut parleur des aigus	Sole	Sole	Sole	Sole	Sole
Forme du haut parleur des aigus	Dôme	Dôme	Dôme	Dôme	Dôme
Matère du pâne du haut parleur des gravos	Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene
Matère de l'ancaine du haut-parleur des gravos	Courschous	Courschous	Courschous	Courschous	Courschous

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

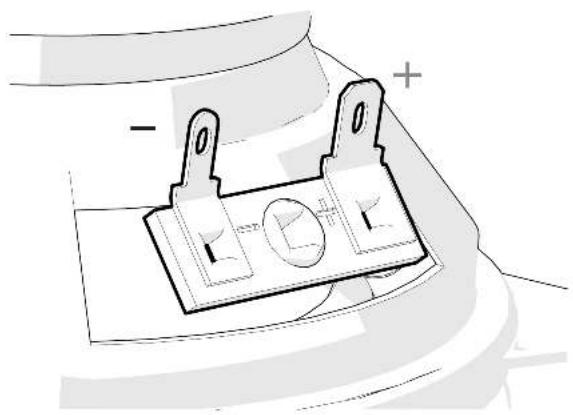

Connectez le câblage aux bornes.

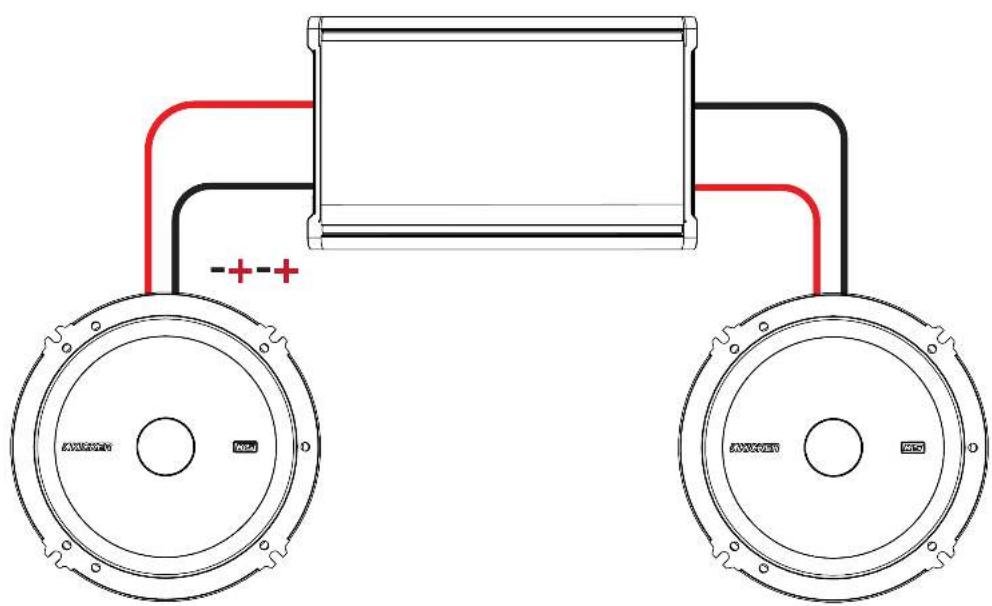

CÂBLAGE STÉRÉO STANDARD

impédance minimale de 4 ohms par canal

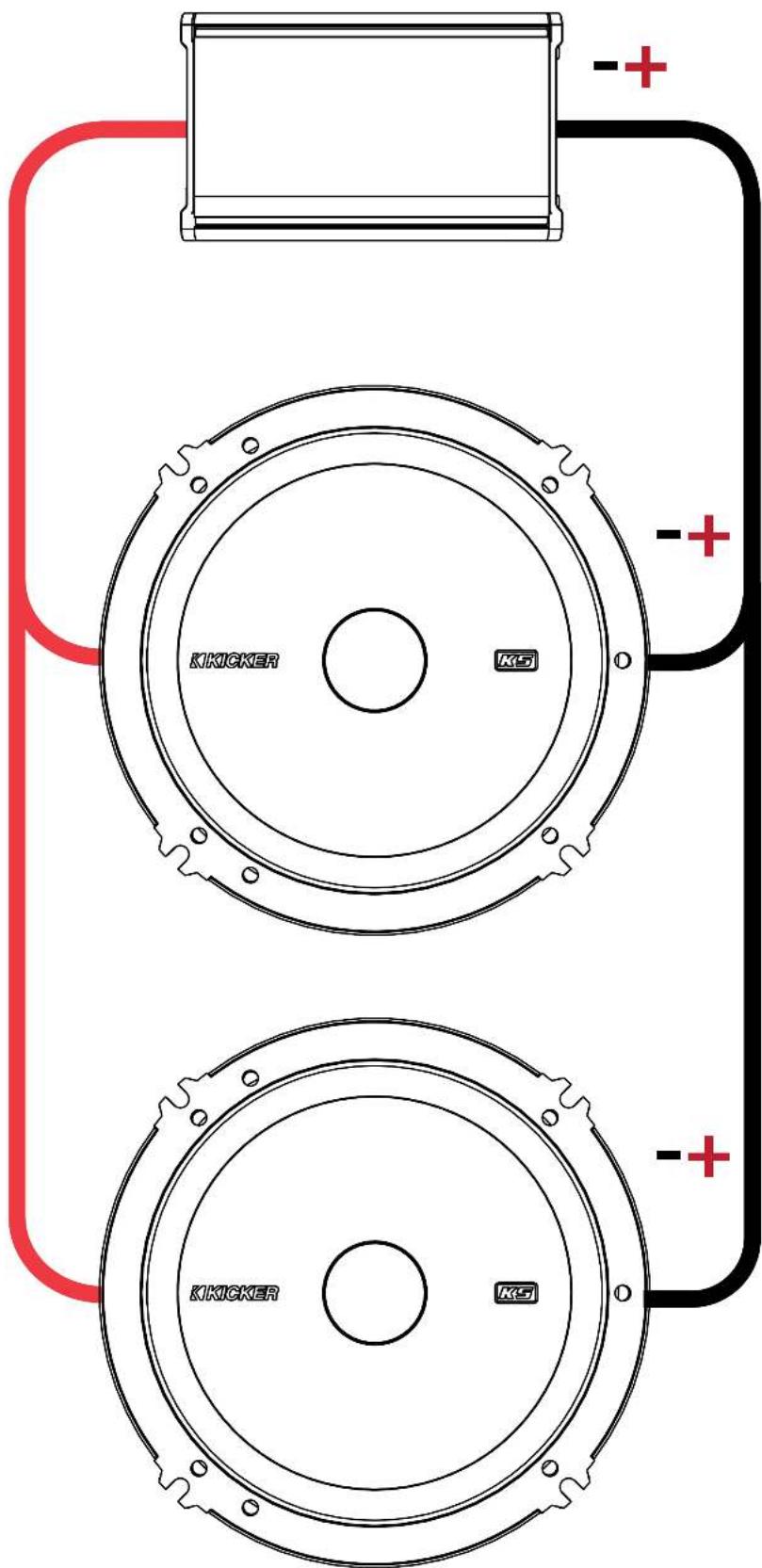

Deux haut-parleurs à une parallèle seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

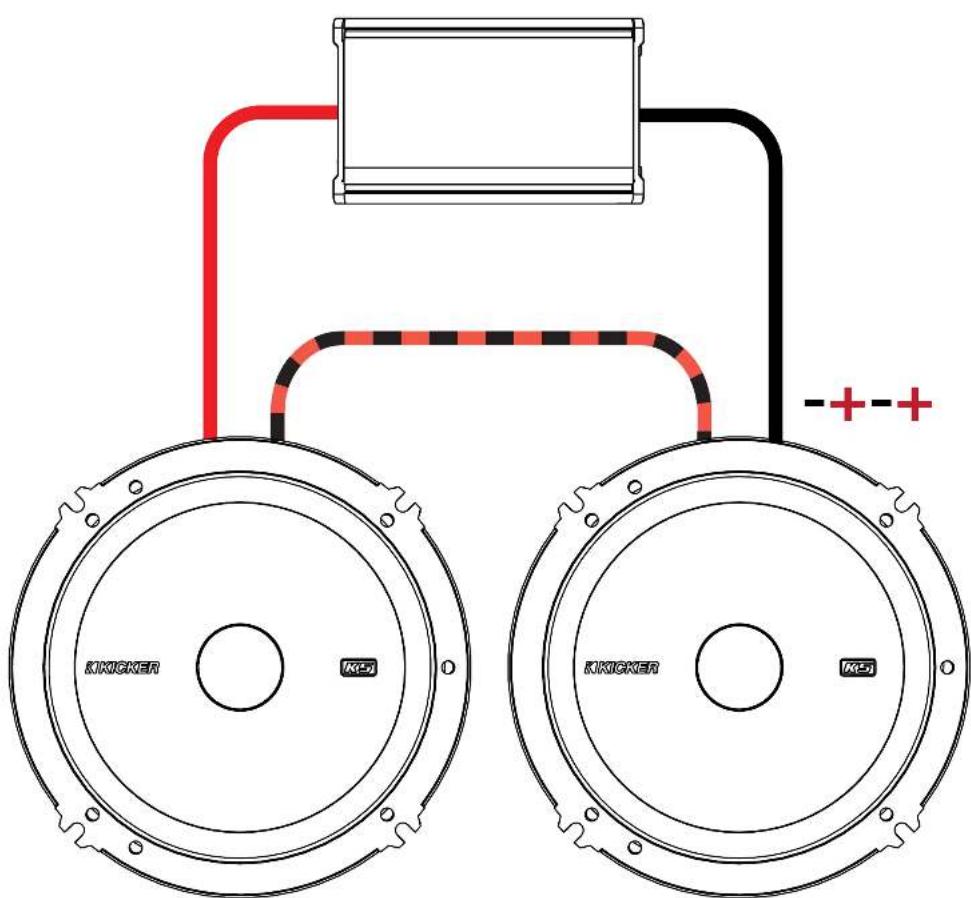

CÂBLAGE EN SÉRIE

Deux haut-parleurs à une chaîne seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

Montage

Les coaxiale Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les découpes d'enceintes et pré-percer de nouveaux trous de vis à l'aide d'une mèche de 7/64 "(2,5 mm). Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

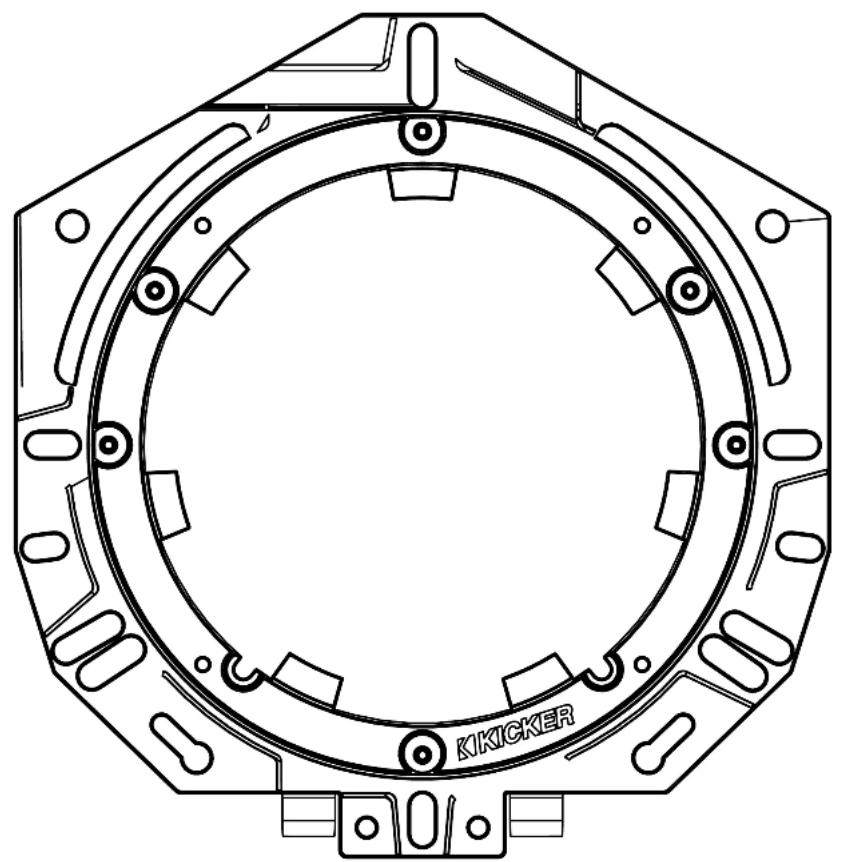

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pièces ou autrement modifier ces adaptateurs pour les adapter à votre véhicule ou à votre application.

KS65/KS67 ADAPTATEUR

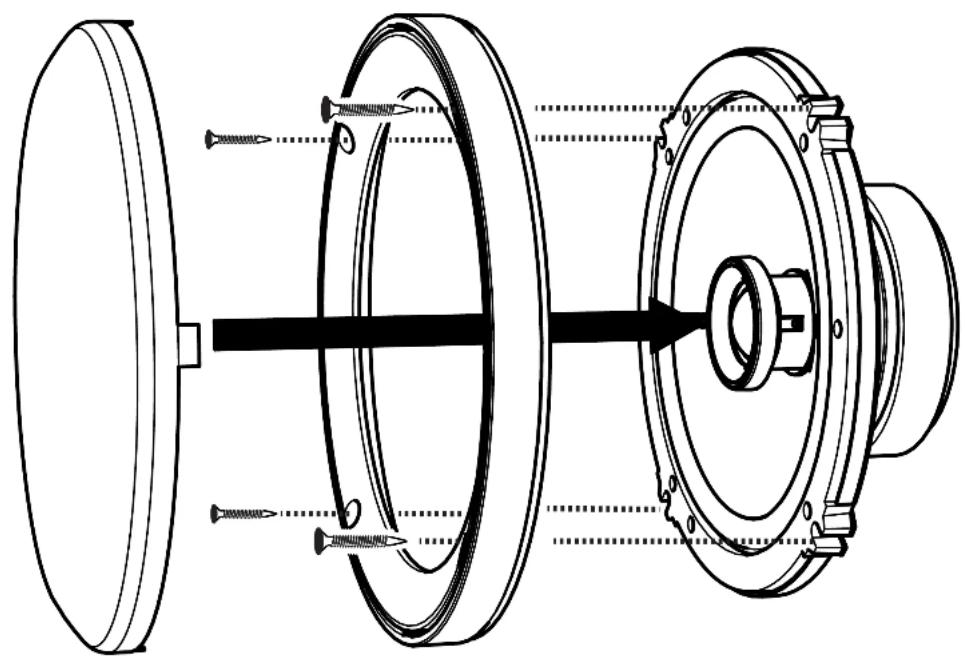

Fixez le haut-parleur à l'ensdroit désiré.

Übersicht 35

Leistung 36

Installation 37

Verkabelung 37

Montage 40

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revondour ou distributour International KICKER.

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
