Marque	Kicker
Modèle	51KSC2704 (KSC270)
Type de produit	Haut-parleur coaxial 2 voies pour voiture
Diamètre du haut-parleur de graves	70 mm (2-3/4")
Diamètre du tweeter	13 mm (1/2")
Impédance nominale	4 ohms
Puissance maximale	100 W
Puissance continue RMS	15-50 W
Sensibilité (1W/1m)	85 dB
Réponse en fréquence	300 Hz - 20 kHz
Diamètre de trou de montage	61 mm
Profondeur de montage supérieur	32 mm
Profondeur de montage inférieur	Non applicable (montage sans enceinte)
Matériau du cône du haut-parleur de graves	Papier composite
Matériau de la suspension (surround)	Tissu traité
Grille de protection	Non incluse
Type d'aimant du tweeter	Non spécifié (probablement ferrite)
Forme du tweeter	Non spécifiée
Matière du dôme du tweeter	Non spécifiée
Utilisation recommandée	Montage dans portières ou plages arrière sans enceinte
Câblage recommandé	Fil de calibre 16 AWG ou supérieur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité et les solvants
Sécurité	Ne pas dépasser la puissance nominale ; s'assurer que l'installation ne gêne pas les mécanismes de la voiture ; respecter les niveaux sonores légaux
Pièces détachées et réparabilité	Aucune pièce détachée disponible ; le haut-parleur n'est pas réparable
Informations générales	Conçu pour une utilisation automobile ; garantie selon les conditions du revendeur

FOIRE AUX QUESTIONS - 51KSC2704 KICKER

Quelle est la puissance maximale supportée par le KSC270 ?

La puissance maximale est de 100 W et la puissance continue RMS est de 15 à 50 W.

Puis-je utiliser ces haut-parleurs avec un amplificateur de 2 ohms ?

Non, l'impédance du haut-parleur est de 4 ohms. L'amplificateur doit être conçu pour une charge de 4 ohms.

Comment installer les haut-parleurs dans une portière ?

Utilisez les adaptateurs multi-supports fournis si nécessaire. Percez des trous de guidage de 2,5 mm si besoin. Assurez-vous que le haut-parleur ne gêne pas la vitre ou les mécanismes. Le montage se fait sans enceinte.

Quel type de câble utiliser pour le câblage ?

Utilisez du fil de calibre 16 AWG ou supérieur. Connectez les bornes en respectant la polarité.

Puis-je monter ces haut-parleurs dans une enceinte close ?

Ils sont conçus pour un montage sans enceinte (free-air). L'isolation entre l'avant et l'arrière du haut-parleur est assurée par l'emplacement de montage.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage supérieure est de 32 mm. La profondeur inférieure n'est pas applicable car le montage est sans enceinte.

Les haut-parleurs sont-ils étanches ?

Non, ils ne sont pas conçus pour être exposés à l'eau ou à une humidité excessive. Évitez tout contact avec des liquides.

Comment nettoyer les haut-parleurs ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques ou d'abrasifs.

Que faire si un haut-parleur ne fonctionne pas ?

Vérifiez les connexions de câblage, la polarité et l'impédance. Assurez-vous que la source audio ou l'amplificateur est allumé et fonctionne correctement. Si le problème persiste, contactez votre revendeur.

Ces haut-parleurs sont-ils compatibles avec mon autoradio d'origine ?

Oui, la plupart des autoradios peuvent alimenter des haut-parleurs de 4 ohms. Vérifiez que la puissance de sortie de votre autoradio est adaptée à la puissance RMS des haut-parleurs (15-50 W).

MODE D'EMPLOI 51KSC2704 KICKER

Haut-parleurs Coaxiaux KS

Contents

Overview......3

Specifications....4

Installation 5

Wiring 5

Mounting....8

Warranty ......12

Présentation ...... 25

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une expérience audio que vous n'oublierez pas !

Modele: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voes 2 voes 2 voes 2 voes 2 voes
Crave [pc; mm, 2-3/4 70 3-1/2, 59 4 100 4x5, 100x180 4x13, 100x250 6-1/4 130
Medium [pc; mm]
Agu [pc; mm] - 1/2, 13 1/2, 13 1/2, 13 1/2, 13 3/4, 20
Impédance continale [G]	4	4	4	4	4	4
Puissance maximale [N]	100	100	150	150	150	150
Puissance continue [walts IIMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilité [1 W, 1 m]	85	88	88	88	88	80
Response or fréquence [Lr]	300 20k	30 20k	50 20k	50 20k	45 20k	45 21k
Dametro ou trou de montage [pc; mm]	2-3/5, 61 8-1/6, 75	3-11/6, 94	4x5-5/6, 101x151	3-7/5x9 3/5, 98x238	4-1/2, 115
Prolondeur du montage supérieur [pc; mm]	1-1/4, 32	1-5/5, 42	1-13/18 46	1-11/18 42	2-3/5, 81	1-3/4, 45
Prolondeur du montage inférieur [pc; mm]	-	1-7/5, 49	2-1/18, 5'	2, 5'	2-13/18, 71	2 62
Prolubérance du haut-paleur des aigus [pc; mm]	0	1/13, 2	0	1/13, 2	0	0
Grilloa	Non	Non	Cu	Non	Non	Cu
Matériou aimanté du haut parleur clos aigus	-	Noodymo	Noodymo	Noodymo	Noodymo	Noodymo
Matère du dôme du haut-parleur des aigus	-	Sous	Sous	Sous	Sous	Sous
Fonne du haut-parleur des aigus	-	Dôme équilléré	Dôme équilléré	Dôme équilléré	Dôme équilléré	Dôme
Matère du côme du haut-parleur des graves	Papier composite Polypropylène		Polypropylène	Polypropylène	Polypropylène	Polypropylène
Matère de l'orceinte ou haut parleur des graves	Tissu traité JV	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parleur	2 voics	2 voics	2 voics	2 voics	3 voics
Gravo [pc; mm2]	6-7/2, 160	8-3/4, 165	9x3, 180x200	6x3, 180x200	6x3, 180x230
Medium [pc; mm2]	-	-	-	-	1,25
Agu [pc; mm2]	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Impédance nominale [3]	4	4	4	4	4
Puissance nominale [N]	200	200	150	300	300
Puissance contribué (warta RMS)	15 100	15 100	15 /5	15 150	15 150
Sensibilité [1 W, 1 m]	90	90	90	92	92
Réponse en fréquence [Hz]	43-21k	43-21k	45-21k	30-21k	30-21k
Dennière ou l'ou de montage [pc; mm2]	4-7/3/6, 123	5-8/18, 741	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2 5	6-11/7 6x8-7/16, 17/7x215
Protendour du montage supérieur [se; mm]	1-7/3/6, 46	1 13/18 /6	2 1/4, 58	8 5/7 6, 81	8 7/8 80
Protendour du montage intérieur [se; mm]	2 3/16, 51	2 50	2 5/5, 67	8 11/16, 93	8 5/8 62
Prot. bérance du haut-parleur des aigus [pc; mm]	0	0	1/16, 2	0	0
Grillas	Oui	Oui	Van	Oui	Oui
Materiau aimanté du haut parleur des aigus	Nécoyme	Néodyme	Néodyme	Nécoyme	Nécoyme
Matère du dôme du haut parleur des aigus	Sole	Sole	Sole	Sole	Sole
Forme du haut parleur des aigus	Dôme	Dôme	Dôme	Dôme	Dôme
Matère du dôme du haut parleur des gravos	Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene
Matère de l'anceinte du haut-parleur des gravos	Cacourchous	Cacourchous	Cacourchous	Cacourchous	Cacourchous

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

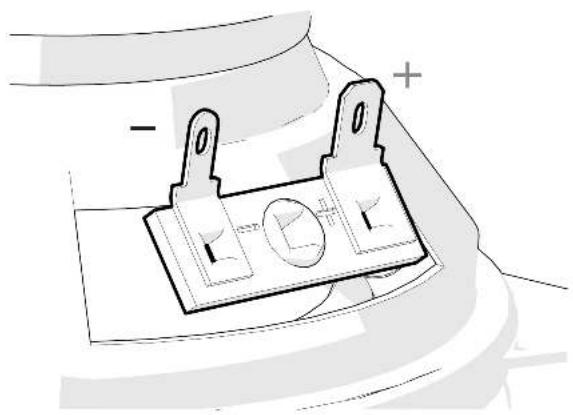

Connectez le câblage aux bornes.

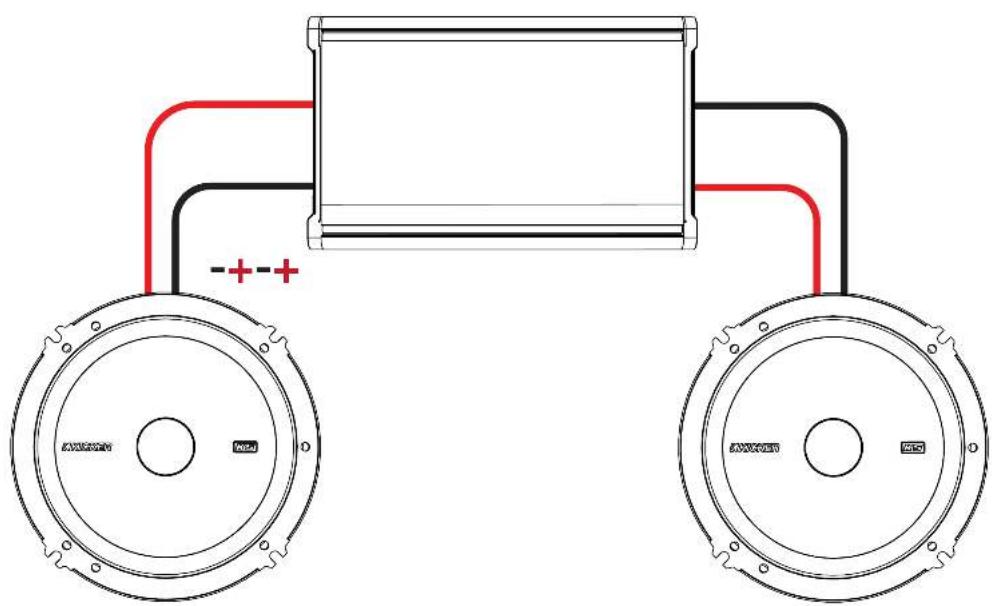

CÂBLAGE STÉRÉO STANDARD

impédance minimale de 4 ohms par canal

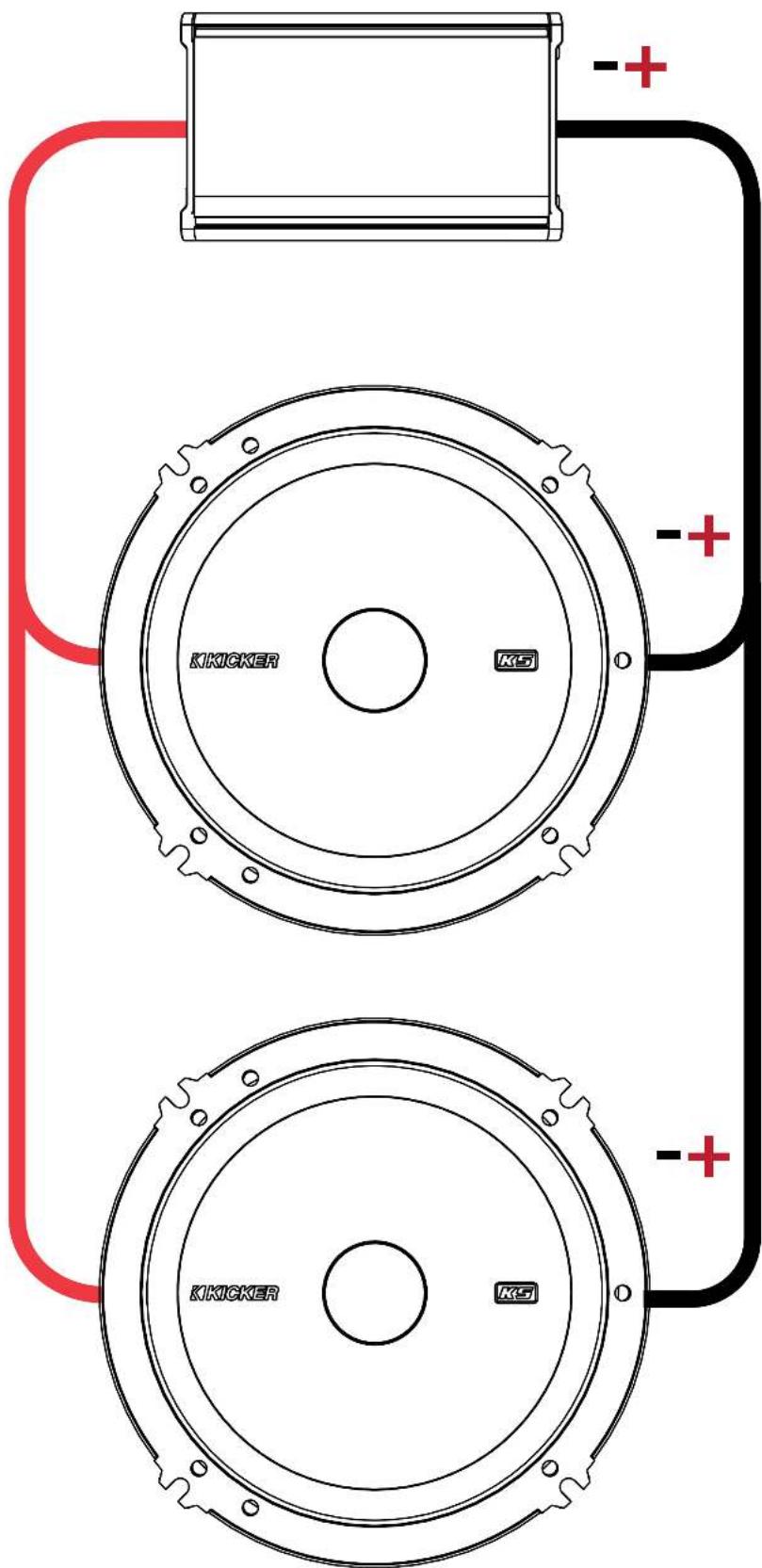

Deux haut-parleurs à une parallèle seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

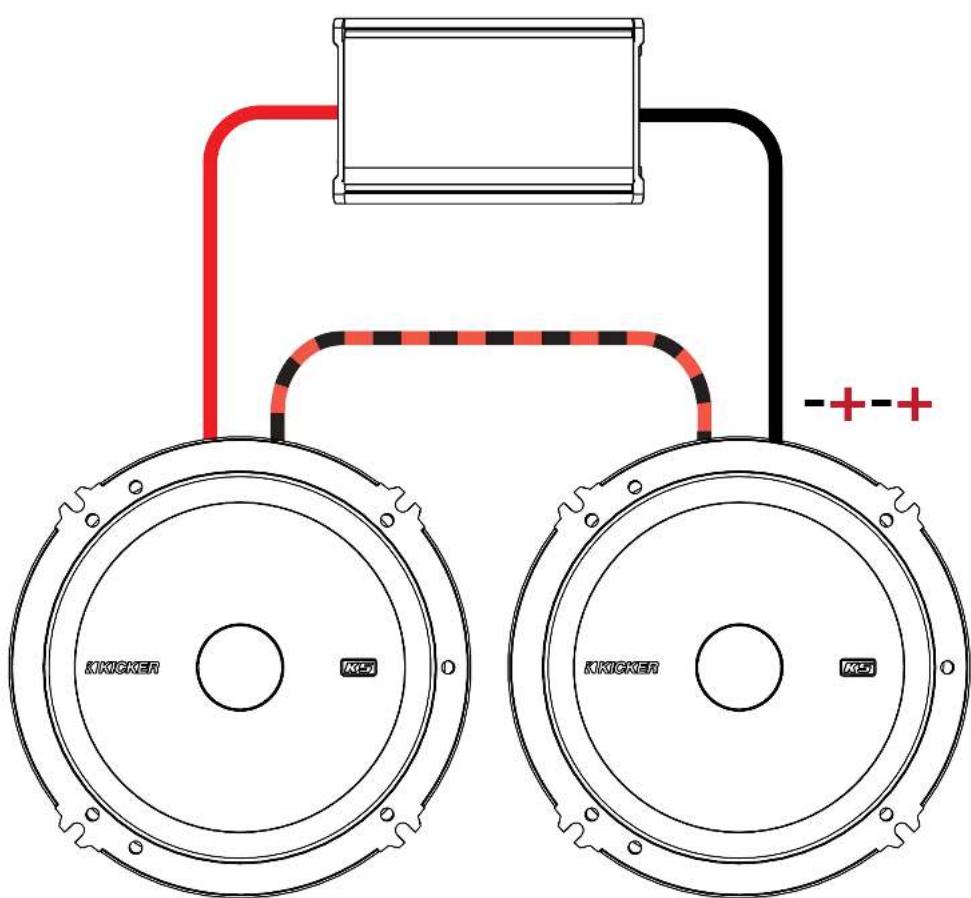

CÂBLAGE EN SÉRIE

Deux haut-parleurs à une chaîne seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

Montage

Les coaxiale Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les découpes d'enceintes et pré-percer de nouveaux trous de vis à l'aide d'une mèche de 7/64 "(2,5 mm). Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

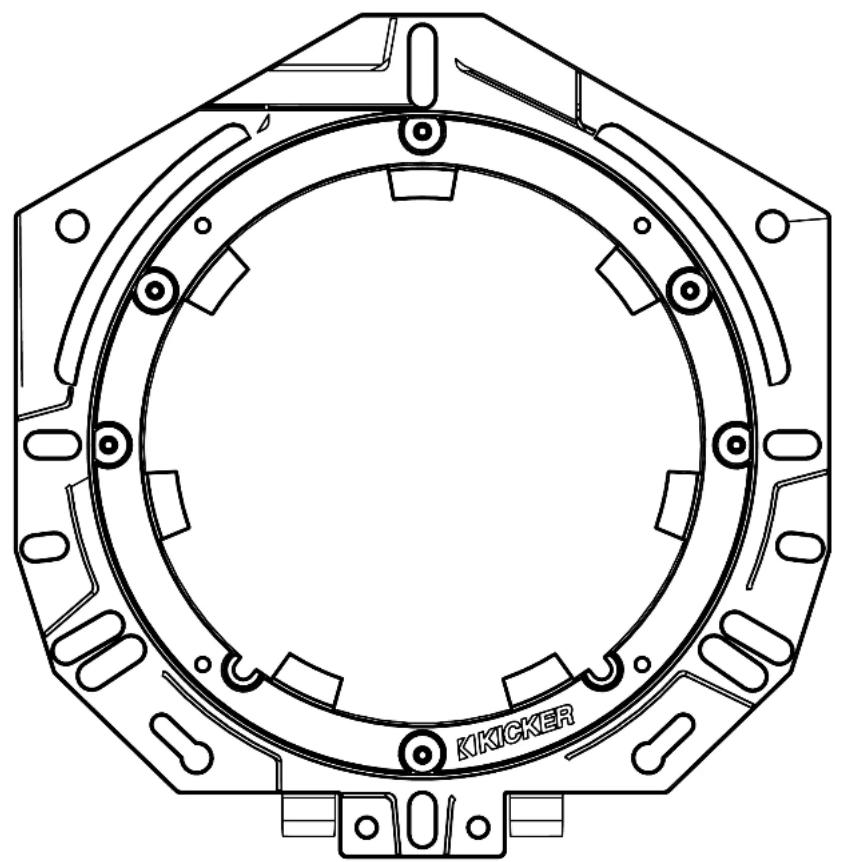

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pièces ou autrement modifier ces adaptateurs pour les adapter à votre véhicule ou à votre application.

KS65/KS67 ADAPTATEUR

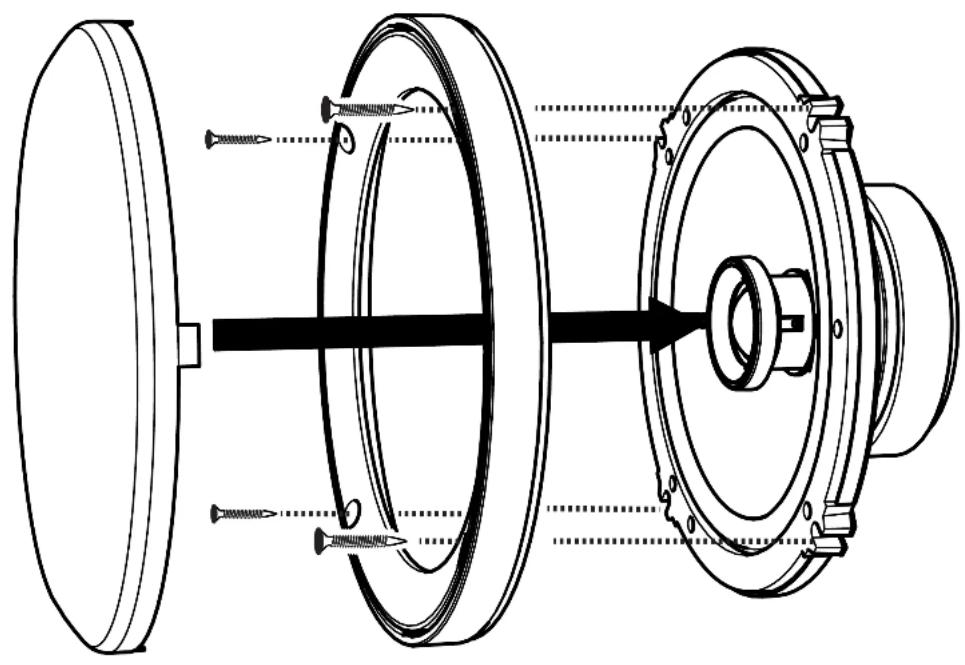

Fixez le haut-parleur à l'ensdroit désiré.

Übersicht 35

Leistung 36

Installation 37

Verkabelung 37

Montage 40

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revondour ou distributour International KICKER.

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
