46KMFC8 - Haut-parleur KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier haut-parleur marin
Marque	KICKER
Modèle	46KMFC8 (KMFC8)
Impédance nominale	4 Ω
Sensibilité (1 W, 1 m)	92 dB
Puissance maximale	300 W
Puissance continue (RMS)	150 W
Diamètre / largeur du boîtier	20,8 cm (8-3/16 po)
Profondeur du boîtier	28,7 cm (11-5/16 po)
Matériau du boîtier	ABS moulé par injection, traité anti-UV
Étanchéité	Résistant aux projections et intempéries
Éclairage	LED RGB intégré (7 couleurs disponibles)
Angles de montage possibles	0°, ±5°, ±10°
Type d'installation	Montage sur surface plane avec cales incluses
Alimentation LED	12 V DC (fil noir +12 V, fils rouge/vert/bleu masse)
Connexions recommandées	Soudure et gaine thermorétractable
Utilisation prévue	Nautique, sports mécaniques, 4x4, véhicules tout-terrain
Garantie	Consultez le revendeur KICKER pour les conditions

FOIRE AUX QUESTIONS - 46KMFC8 KICKER

Comment installer le boîtier KMFC8 sur une surface plane ?

Percez trois trous de 8 mm pour les boulons et le passage des fils. Utilisez le gabarit fourni. Appliquez une pâte anti-grippage sur les fixations. Alignez le support et serrez les boulons. Veillez à ce que le joint de montage soit en place pour l'étanchéité.

Quels sont les angles de montage possibles ?

Les boîtiers KMFC8 peuvent être montés à 0°, ±5° ou ±10° grâce aux cales de montage fournies. Le support peut être tourné de 180° pour diriger le son dans la direction opposée.

Comment raccorder l'éclairage LED RGB ?

Le fil noir est à +12 V, les fils rouge, vert et bleu sont la masse. En combinant les fils de masse, vous obtenez 7 couleurs : rouge, vert, bleu, vert citron, magenta, aigue-marine, blanc. Utilisez la commande KMLC (optionnelle) pour plus d'effets.

Quelle est la puissance recommandée de l'amplificateur ?

Le KMFC8 supporte une puissance continue RMS de 150 W et une puissance maximale de 300 W. Utilisez un amplificateur KICKER KXM pour des performances optimales.

Le boîtier est-il étanche ?

Oui, le boîtier ABS traité UV est résistant aux projections et aux intempéries, mais n'est pas submersible. Assurez-vous que les joints sont bien en place lors de l'installation.

Quels câbles utiliser pour le haut-parleur ?

Utilisez des câbles de haut-parleur de section adaptée (au moins 1,5 mm²). Les connexions doivent être soudées et protégées par une gaine thermorétractable pour éviter la corrosion.

Peut-on monter le KMFC8 à l'envers ?

Oui, le support de fixation peut être tourné de 180° pour orienter le haut-parleur vers le haut ou vers le bas selon vos besoins.

Comment entretenir le boîtier ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les solvants agressifs. Vérifiez régulièrement les joints d'étanchéité et les fixations.

Quelle est la sensibilité du haut-parleur ?

La sensibilité est de 92 dB à 1 W et 1 m, ce qui permet d'obtenir un bon niveau sonore même avec un amplificateur de faible puissance.

Le KMFC8 est-il compatible avec un amplificateur 2 ohms ?

Non, l'impédance nominale est de 4 ohms. Branchez-le sur une sortie ampli de 4 ohms ou plus. Une impédance plus basse pourrait endommager l'amplificateur.

MODE D'EMPLOI 46KMFC8 KICKER

Manuel d'utilisation | Francaise Boitiers pour haut-parleurs verticaux KICKER MARINE

MODEL: KMFC65 | KMFC8

Authorized KICKER Dealer:

Purchase Date:

Serial Number:

Distributeur KICKER agreé :

Date d'achat :

Numero de série :

Les boitiers marins équipés de haut-parleurs KICKER KMFC sont le moyen idéal d'intégrer votre musique dans toute environnement nautique ou de sports mécaniques. Le KMFC65 et le KMFC8 sont équipés des haut-parleurs à LED KICKER KM65 et KM8. Les boitiers ABS moulés par injection sont traités contre les UV, et résistant aux projections de liquides et aux intempérières. Montez les boitiers marins équipés de haut-parleurs KMFC sur votre bateau ou soyez plus créé en installing une paire dans votre garage, sur votre 4x4 ou votre tout-terrain biplace, ou encore dans toute autre application montée à plat.

KMFC65

KMFC8

SPECIFICATIONS

Modèle:	KMFC65
Impédance nominale [Ω] 4 4
Sensibilité [1 W, 1 m] 90 92
Puisance maximale [Watts] 195 300
Puisance continue [Watts RMS] 65 150

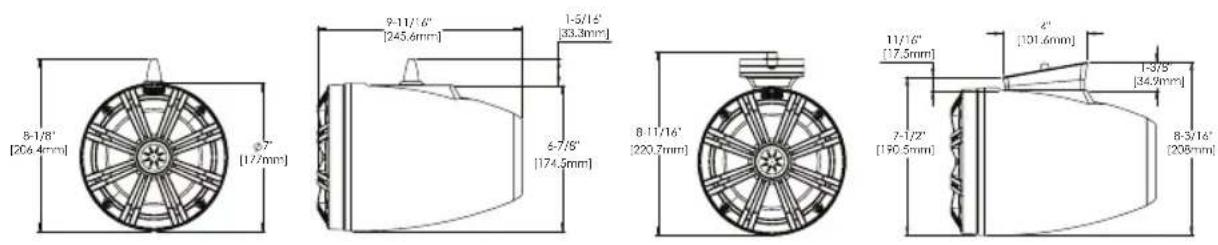

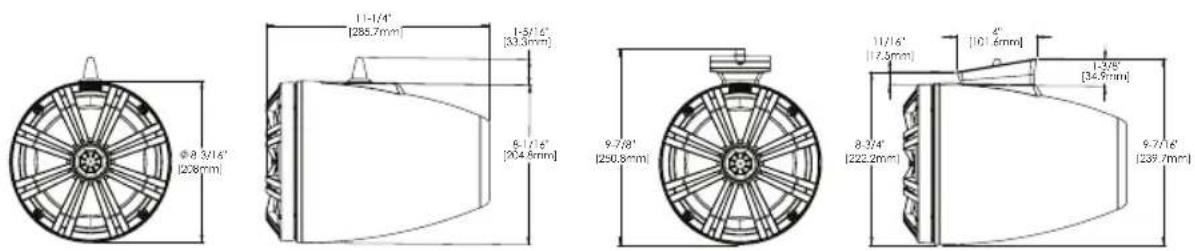

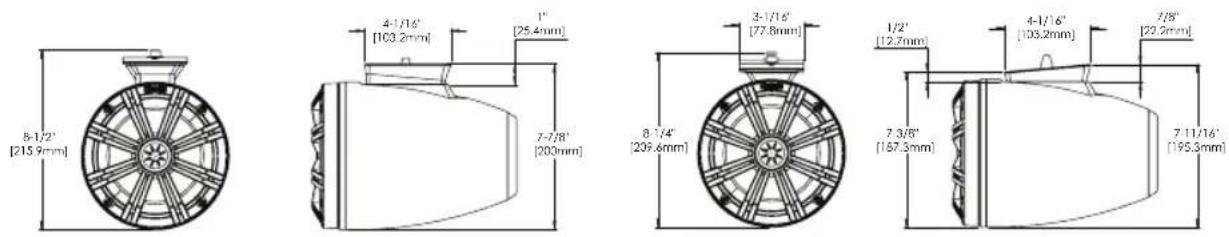

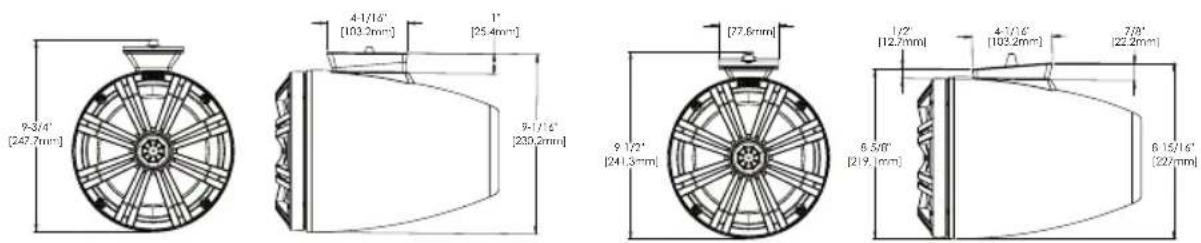

Diamètre/largeur du boîtier [po, cm] 7, 17,8 8-3/16, 20,8
Profondeur du boîtier [po, cm] 9-11/16, 24,6 11-5/16, 28,7

KMFC8

INSTALLATION

1re étape : déterminez l'emplacement, le positionnement et la configuration de montage des boîtiers KMFC sur la surface où ils seront montés. Les boîtiers KMFC peuvent être montés sur une surface plane à un angle de 0, ±5° ou ±10°. Une bonne répartition des boîtiers marins équipés de haut-parleurs KMFC permettra d'obtenir une meilleure performance stéreo, et devrait être privilégiee. Lorsque vous decide des meilleurs emplacements de montage, veilles bien à couver tous les obstacles ou les obstructions qui pouraient compliquer le montage du KMFC. N'oubliez pas l'acheminement des fi ls de vos haut-parleurs car ceux-ci peuvent affecter l'emplacement du montage fi nal de vos boîtiers. Il vous faudra marquer puis percer trois trous d'acheminement de 8 mm (5/16 pouce) de diamètre dans la surface de montage, deux pour les boulons de montage et un pour l'acheminement des fi ls. Utilisez le matériel de montage inclus comme patron. L'emplacement des trous doit être aligné sur la position fi nale du matériel, c.-à-d. les trous doivent se couver à environ 90^ par rapport au sens des haut-parleurs et être alignés avec les fi ls provenant du support de fi xation.

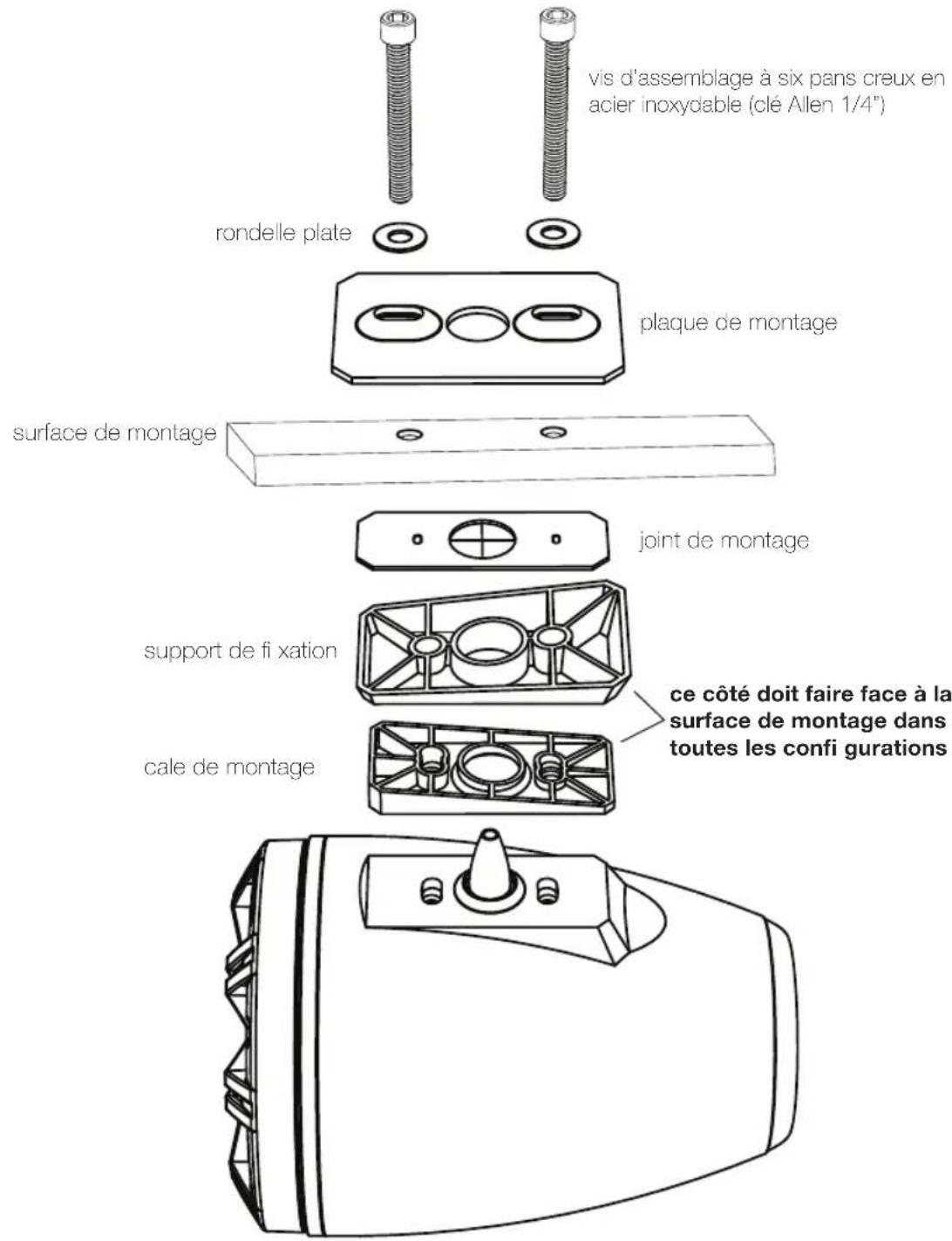

2e étape: enfilez les fils du haut-parleur et les fils de la LED à travers la base du support de fixation, la cale de montage (le cas échéant), le joint de montage, la surface de montage et la plaque de montage qui seront utilisés pour fi xer le boftier KMFC. La conception du matériel de fi xation offre une certaine souplesse dans le positionnement vertical pour diriger la sortie du haut-parleur vers la position d'écoute ideale, les conf gurations suivantes étant disponibles. Le support de fi xation et la cale de montage peuvent être tournés de 180^ par rapport aux schémas ci-dessous pour diriger les haut-parleurs à l'angle opposé.

IMPORTANT : vous doivent appliquer une fine couche de pâte anti-grippage sur TOUTES les fixations fi lotées avant l'installation, pour éviter la friction, la corrosion et le grippage, et améliorer les performances d'étanchéité du joint.

Configuration à 0 degrés

3e étape : alignez le matériel de fixation et commencez à serrer les boulons. Utilisez le joint de montage dans toutes les confi gurations de montage, af n d'assurer un joint etanche à l'eau et le protégger contre les dommages esthétiques. Vous pouze également installer un joint de montage supplémentaire entre la plaque de montage et la surface de montage. Assurez-vous que les fi ls ont ete entierement deployes a travers le matériel de fi xation et la surface de montage avant de terminer le serrage des boulons.

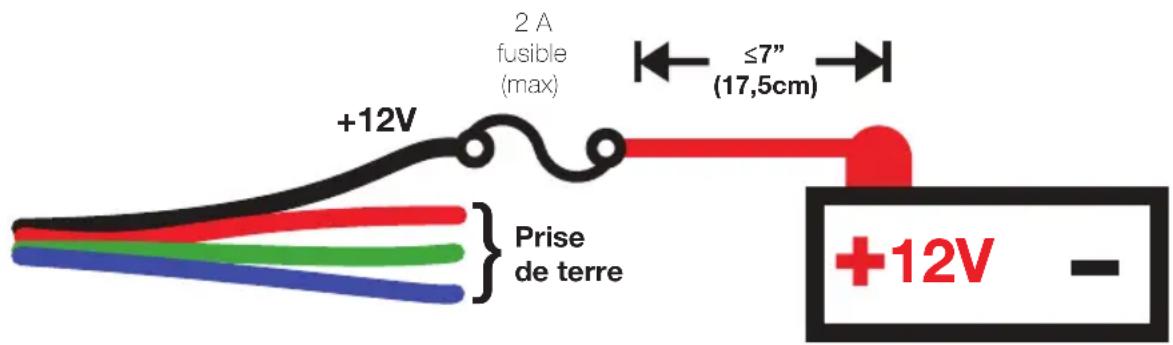

4e étape : raccordez les fils du haut-parleur à votre amplificateur et les fils de la LED à votre source d'alimentation +12 V et à la masse. KICKER recommende de souder les connexions et de les sécuriser avec une gaine thermoretractable.

En cas de câblage d'éclairage RGB, le fi I noir est à +12 V et les fi Is rouge, vert et bleu sont reliés à la masse. Epissez et combinez les fi Is de masse en une couleur différente. Il existe sept couleurs disponibles, selon votre confi guration de câblage. KICKER recommends d'utiliser la commande d'éclairage KMLC (vendue séparation) pour davantage de couleurs, de motifs et d'effets spéciaux.

Noir: + 12V

Rouge: Terre

Vert: Terre

Bleu: Terre

Bleu transparent: Haut-parleur +

Gris transparent: Président -

Combinaisons de couleurs : raccorder et combiner les fils de prise de terre pour obtenir une couleur différente.

Rouge Rouge

Vert Vert

Bleu Bleu

Rouge/Vert Vert citron

Rouge/Bleu Magenta

Bleu/Vert Aigue marine

Rouge/Vert/Bleu Bleu-blanc

battery

AVERTISSEMENT IMPORTANT RELATIF À LA SECURITE

Un fonctionnement continu et prolongé d'un amplifi cateur en distorsion ou en saturation peut provoquer la surchauffe de votre système audio, un potentiel départ d'incendie et sérieusement endommager vos composants et/ou votre vehicule. L'amplifi cateur a besoin d'un espace de ventilation libre de 10 cm (4 pouces) maximum. Les caissons de graves doivent être montés avec un espace d'au moins 2,5 cm (1 pouce) entre l'avant du haut-parleur et n'importe qu'elle surface.

Remarque : les haut-parleurs Marine de KICKER respectent ou depassent les normes de l'industrie en termes de protection contre l'humidité et la corrosion ainsi que la dégradation des matériaux par exposition aux UV. Tous les chiffres relatifs aux spécifi cations et aux performances sont susceptibles de changer. Veuillez consulir le site www.kicker.com pour obtenir les informations les plus récentes.

Astuce de pro : il ne vous manque plus qu'un amplificateur KXM et quelques cables pour obtenir un système complet de haute qualite avec une base inebranlable comme celui en est capable KICKER ! Veuillez vous adresser à votre revendeur au sujet des mises à niveau des amplifi cateurs KICKER KMA.

ACOUSTICS LIMITED WARRANTY

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou distributeur International KICKER.

AVERTISSEMENT: Les haut-parleurs KICKER ont la capacité de produit des niveaux sonores pouvant endommager l'oule de façon irréversible! L'augmentation du volume d'un système jusqu'à un niveau présontant une distorsion audible endommage davantage l'oule que l'écoute d'un système sans distorsion au même volume. Le seul de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'oule de façon irréversible. Réglez le volume en faisant prevue de bon sens!

L'expression " carburant pour vivre plein pot " fait referece au dynamisme de la marque KICKER d'equipements audio pour vehicules et a pour but d'encourager nos clients a faire le maximum (" vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplifieurs KICKER sont les meilleurs dans le domaine des equipments audio et representent donc pour nos client le " carburant pour vivre plein pot " dans l'aspect " installation audio de vehicule " de leur vie. Nous encourageons tous nos clients a respecter toutes les lois et reglementations locales relatives aux niveaux soncres acceptablos à l'extérieur dos viconulos.
