51KSC6704 - Haut-parleur voiture KICKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial 2 voies pour voiture
Marque	Kicker
Modèle	51KSC6704 (KSC670)
Diamètre du haut-parleur de graves	165 mm (6,5 pouces)
Diamètre du tweeter	19 mm (3/4 pouce)
Impédance nominale	4 ohms
Puissance maximale	200 Watts
Puissance continue RMS	100 Watts
Sensibilité	90 dB (1W/1m)
Réponse en fréquence	43 Hz - 21 kHz
Matériau du cône	Polypropylène
Matériau de la suspension	Caoutchouc
Matériau du dôme du tweeter	Soie
Aimant du tweeter	Néodyme
Profondeur de montage	50 mm
Diamètre de perçage	Environ 140 mm
Grille incluse	Oui
Poids approximatif	1,5 kg
Garantie	1 an (selon revendeur)

FOIRE AUX QUESTIONS - 51KSC6704 KICKER

Comment installer le haut-parleur Kicker 51KSC6704 ?

Le haut-parleur se monte sans enceinte. Fixez-le dans un emplacement standard en utilisant les adaptateurs fournis si nécessaire. Isolez l'avant de l'arrière pour éviter les courts-circuits acoustiques. Utilisez un fil de calibre 16 ou supérieur.

Quelle est l'impédance de ce haut-parleur et comment le câbler ?

L'impédance nominale est de 4 ohms. Il fonctionne avec toute source ou amplificateur conçu pour 4 ohms. Pour un câblage stéréo standard, connectez un haut-parleur par canal. Pour deux haut-parleurs en série, l'impédance totale devient 8 ohms ; assurez-vous que l'amplificateur supporte cette charge.

Puis-je utiliser ce haut-parleur avec un amplificateur ?

Oui, il est conçu pour une charge de 4 ohms. La puissance RMS recommandée est de 15 à 100 Watts par haut-parleur. Assurez-vous que l'amplificateur délivre une puissance adaptée pour éviter d'endommager le haut-parleur.

Quelles sont les dimensions de montage exactes ?

Le diamètre de perçage est d'environ 140 mm. La profondeur de montage est de 50 mm. Utilisez les adaptateurs multi-supports fournis pour ajuster aux emplacements d'origine.

Comment entretenir le haut-parleur ?

Nettoyez délicatement la grille avec un chiffon doux et sec. Évitez l'humidité excessive et les produits chimiques. Ne touchez pas le cône ou le tweeter pour ne pas les endommager.

La grille est-elle amovible ?

Oui, la grille est incluse et peut être retirée pour le montage ou le nettoyage. Elle protège le haut-parleur des chocs et de la poussière.

Ce haut-parleur est-il compatible avec mon véhicule ?

Il remplace la plupart des haut-parleurs d'usine de 6,5 pouces (165 mm). Vérifiez la profondeur de montage et le diamètre de perçage. Les adaptateurs fournis aident à l'installation dans des emplacements variés.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une perceuse avec mèche de 7/64 pouce (2,5 mm) pour pré-percer les trous, et éventuellement d'un cutter pour modifier les adaptateurs.

Puis-je utiliser ce haut-parleur sans caisson de graves ?

Oui, il est conçu pour une utilisation sans enceinte. Assurez-vous simplement que l'arrière du haut-parleur est isolé de l'avant pour une qualité sonore optimale.

Que faire si le haut-parleur ne produit aucun son ?

Vérifiez les connexions de câblage : le fil positif doit être connecté à la borne positive et le négatif à la négative. Testez la source ou l'amplificateur avec un autre haut-parleur. Assurez-vous que l'impédance totale est compatible.

MODE D'EMPLOI 51KSC6704 KICKER

Haut-parleurs Coaxiaux KS

Contents

Overview....3

Specifications....4

Installation 5

Wiring 5

Mounting....8

Warranty 12

Présentation ...... 25

Vos haut-parleurs de KS coaxiaux ont été conçus pour l'environnement automoteur dur. L'haut-parleur utilise des matériels avancés et les techniques de construction pour maintenir l'exécution optimale pendant des années pour venir. Nous espérons que vous aurez la chance d'associer ces nouveaux composants améliorés destinés aux audiophiles avec nos tout nouveaux amplificateurs intelligents KEY et un sub KICKER pour une expérience audio que vous n'oublierez pas !

Modele: KSC270 KSC350 KSC40 KSC460 KSC4100 KSC50

Conception du haut-parleur 2 voes 2 voes 2 voes 2 voes 2 voes
Crave [pc; mm, 2-3/4 70 3-1/2, 59 4 100 4x5, 100x180 4x13, 100x250 6-1/4 130
Medium [pc; mm]
Agu [pc; mm] - 1/2, 13 1/2, 13 1/2, 13 1/2, 13 3/4, 20
Impédance continale [G]	4	4	4	4	4	4
Puissance maximale [N]	100	100	150	150	150	150
Puissance continue [walts IIMS]	15-50	15-50	15-75	15-75	15-75	15-75
Sensibilité [1 W, 1 m]	85	88	88	88	88	80
Response or fréquence [Lr]	300 20k	30 20k	50 20k	50 20k	45 20k	45 21k
Dametro ou trou de montage [pc; mm]	2-3/5, 61 8-1/6, 75	3-11/6, 94	4x5-5/6, 101x151	3-7/5x9 3/5, 98x238	4-1/2, 115
Prolondeur du montage supérieur [pc; mm]	1-1/4, 32	1-5/5, 42	1-13/18 46	1-11/18 42	2-3/5, 81	1-3/4, 45
Prolondeur du montage inférieur [pc; mm]	-	1-7/5, 49	2-1/18, 5'	2, 5'	2-13/18, 71	2 52
Prolubérance du haut-paleur des aigus [pc; mm]	0	1/15, 2	0	1/15, 2	0	0
Grilloa	Non	Non	Cu	Non	Non	Cu
Matériou aimanté du haut parleur clos aigus	-	Noodymo	Noodymo	Noodymo	Noodymo	Noodymo
Matère du dôme du haut-parleur des aigus	-	Sous	Sous	Sous	Sous	Sous
Fonne du haut-parleur des aigus	-	Dôme équilléré	Dôme équilléré	Dôme équilléré	Dôme équilléré	Dôme
Matère du côme du haut-parleur des graves	Papier composite Polypropylène		Polypropylène	Polypropylène	Polypropylène	Polypropylène
Matère de l'orceinte ou haut parleur des graves	Tissu traité JV	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc	Caculorcuc

Modele:	KSC650	KSC670	KSC680	KSC690	KSC6930
Conception du haut parleur	2 voics	2 voics	2 voics	2 voics	3 voics
Gravo [pc; mm2]	6-7/2, 160	8-3/4, 165	9x3, 180x200	6x3, 180x200	6x3, 180x230
Medium [pc; mm2]	-	-	-	-	1,25
Agu [pc; mm2]	3/4, 20	3/4, 20	3/4, 20	1,25	3/4, 20
Impédance nominale [3]	4	4	4	4	4
Puissance nominale [N]	200	200	150	300	300
Puissance contribué (warta RMS)	15 100	15 100	15 /5	15 150	15 150
Sensibilité [1 W, 1 m]	90	90	90	92	92
Réponse en fréquence [Hz]	43-21k	43-21k	45-21k	30-21k	30-21k
Dennière ou l'ou de montage [pc; mm2]	4-13/6, 123	5-9/18, 741	5x7-3/18, 127x182	5-11/18x8-7/18, 141x2 5	6-11/6x8-7/16, 17/7x215
Protendour du montage supérieur [se ; mm]	1-7/6, 46	1 13/18 /6	2 1/4, 58	8 5/6, 81	8 7/8 80
Protendour du montage intérieur [se ; mm]	2 3/16, 51	2 50	2 5/5, 67	8 11/16, 93	8 5/8 62
Prot. bérance du haut-parleur des aigus [pc; mm]	0	0	1/16, 2	0	0
Grillas	Oui	Oui	Van	Oui	Oui
Materiau aimanté du haut parleur des aigus	Nécoyme	Néodyme	Néodyme	Nécoyme	Nécoyme
Matère du dôme du haut parleur des aigus	Sole	Sole	Sole	Sole	Sole
Forme du haut parleur des aigus	Dôme	Dôme	Dôme	Dôme	Dôme
Matère du dôme du haut parleur des gravos	Polypropylene	Polypropylene	Polypropylene	Polypropylene	Polypropylene
Matère de l'anceinte du haut-parleur des gravos	Cacourchous	Cacourchous	Cacourchous	Cacourchous	Cacourchous

Câblage

Nous conseillons d'utiliser du fil de calibre 16 (ou supérieur). Les coaxiaux KS ont une valeur nominale de 4 ohms et fonctionnent avec n'importe quelle source ou n'importe quel amplificateur conçu pour une charge de 4 ohms. S'assurer que la source ou l'amplificateur est prévu pour un fonctionnement à 4 ohms.

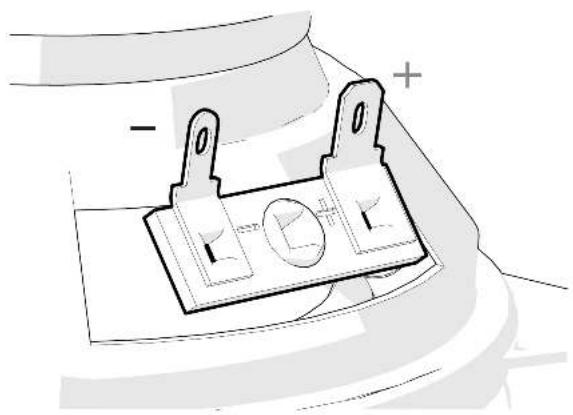

Connectez le câblage aux bornes.

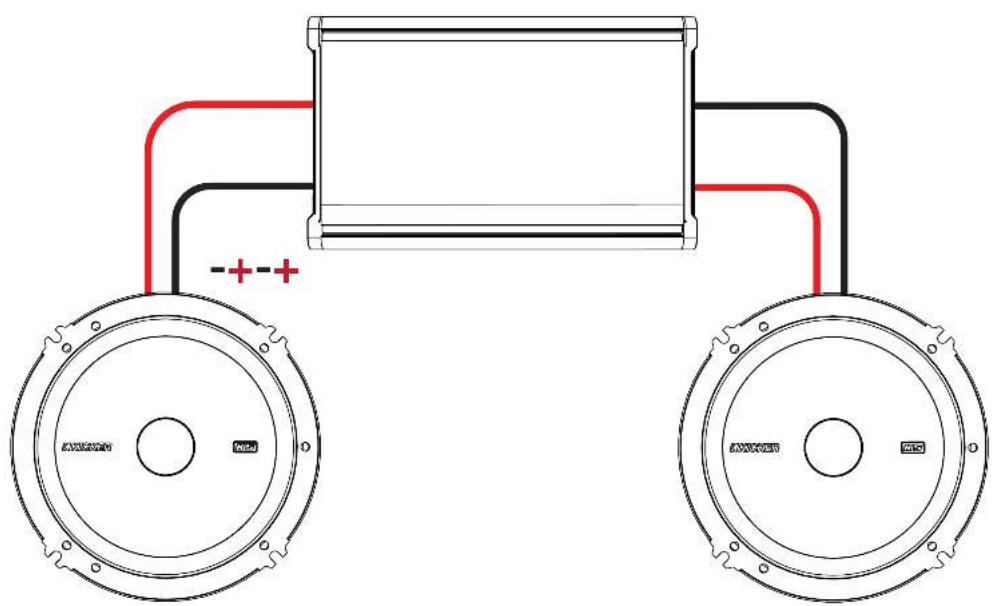

CÂBLAGE STÉRÉO STANDARD

impédance minimale de 4 ohms par canal

Deux haut-parleurs à une parallèle seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

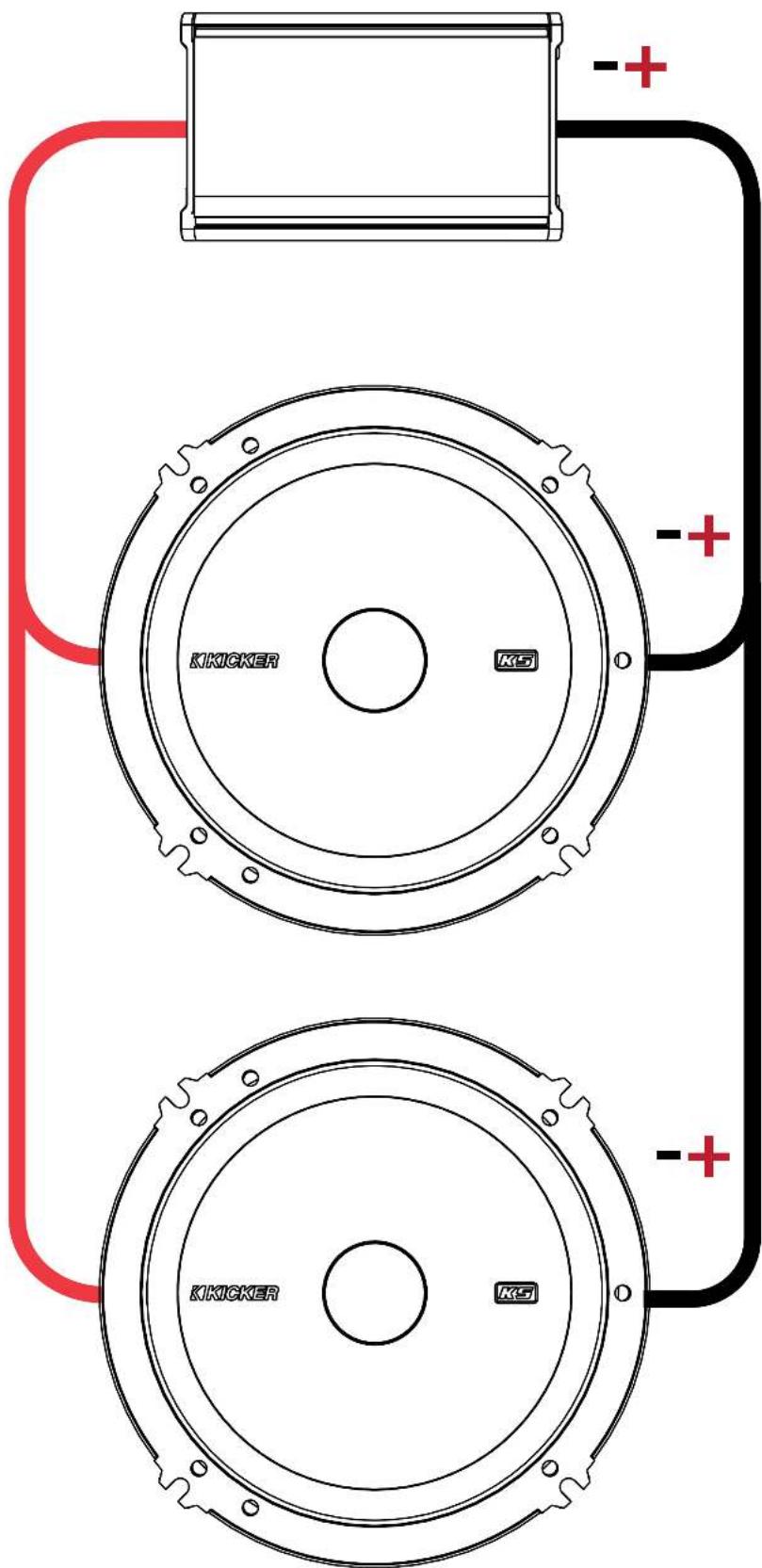

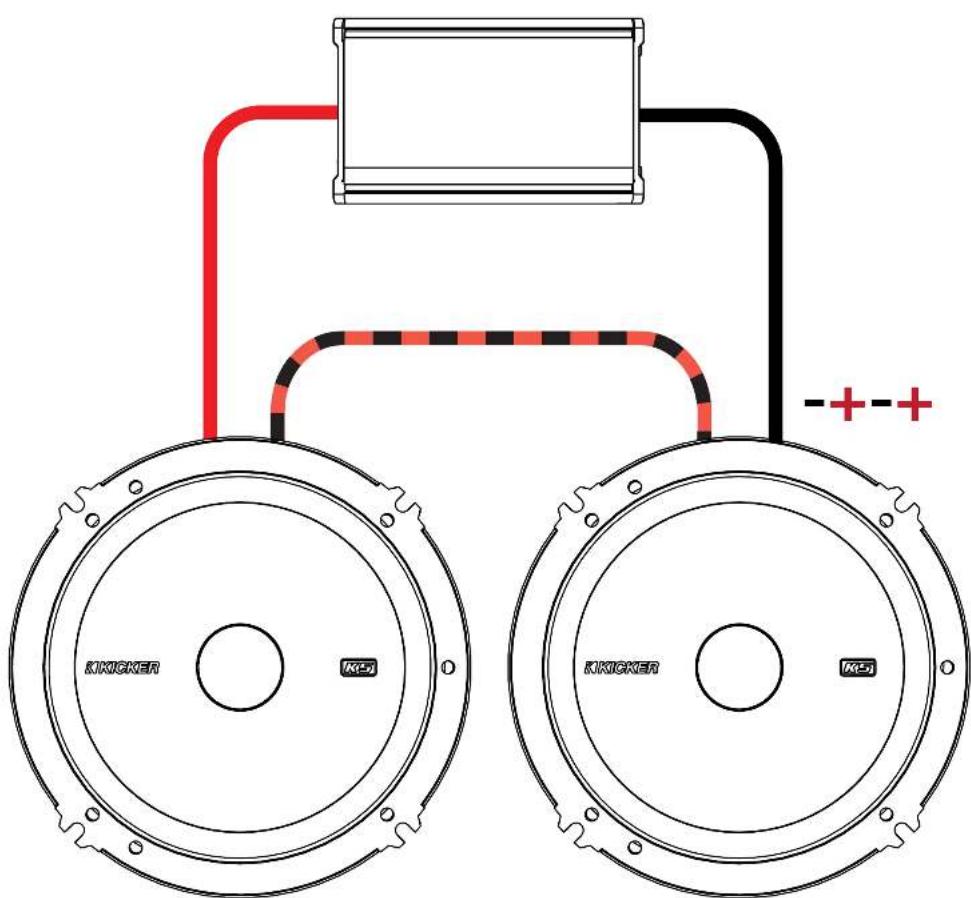

CÂBLAGE EN SÉRIE

Deux haut-parleurs à une chaîne seule

Au moins deux canaux amplificateurs sont requis pour une exploitation stéréo (un seul canal est représenté)

Montage

Les coaxiale Kicker KS ont été spécialement conçus pour un montage sans enceinte. Leur fonctionnement optimal ne nécessite pas d'enceinte close. Il est important d'isoler le son sortant par l'avant du haut-parleur et le son diffusé à l'arrière du haut-parleur. En général, cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou dans un emplacement pourvu d'une chambre arrière semi-isolée.

Si vous remplacez les haut-parleurs d'usine dans leur emplacement d'origine par le KSC65, KSC67 ou KSC69, vous devrez peut-être utiliser l'adaptateur polyvalent inclus ou le modifier de telle sorte qu'il s'adapte aux modèles de vis requis. Vous devrez peut-être également agrandir les découpes d'enceintes et pré-percer de nouveaux trous de vis à l'aide d'une mèche de 7/64 "(2,5 mm). Les emplacements de montage sur mesure demandent davantage de préparation et de travail. Dans tous les cas, veillez à ce que le haut-parleur ne gène pas les mécanismes d'ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique à l'envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

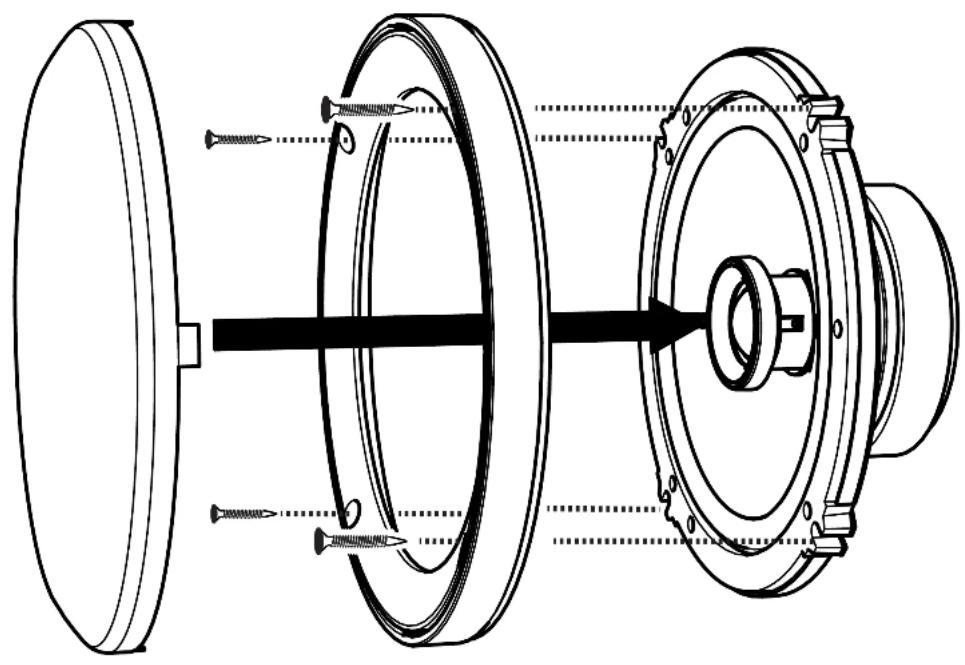

Ces adaptateurs multi-supports aideront à accueillir les haut-parleurs KS dans des emplacements d'usine ou personnalisés. Vous devrez peut-être couper des pièces ou autrement modifier ces adaptateurs pour les adapter à votre véhicule ou à votre application.

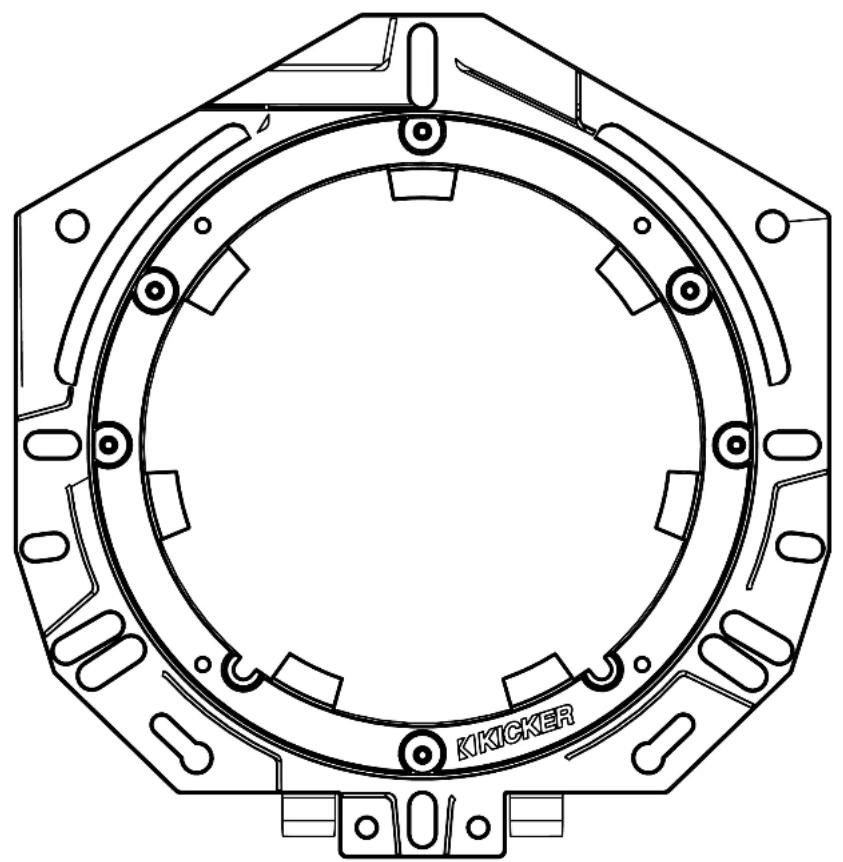

KS65/KS67 ADAPTATEUR

Fixez le haut-parleur à l'ensdroit désiré.

Übersicht 35

Leistung 36

Installation 37

Verkabelung 37

Montage 40

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revondour ou distributour International KICKER.

L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
