AN-SP161 - Haut-parleur Aconatic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte 2.1 avec amplificateur intégré
Marque	Aconatic
Modèle	AN-SP161
Puissance audio	100 W RMS
Haut-parleurs	2 x 3.5" (satellites) + 1 x 8" (subwoofer)
Réponse en fréquence	Satellites : 120 Hz - 20 kHz ; Subwoofer : 20 Hz - 170 Hz
Séparation stéréo	≥ 40 dB
Rapport signal/bruit	≥ 60 dB
Distorsion harmonique	≤ 0,5 % (1 kHz, 1 W)
Alimentation	100-240 V ~ 50/60 Hz
Dimensions du subwoofer	L 278 x H 345 x P 340 mm
Dimensions des satellites	L 155 x H 600 x P 165 mm
Poids	Non spécifié (estimation 8-10 kg)
Fonctions principales	Bluetooth, radio FM, USB/SD, entrée AUX, DVD, karaoké (microphone), télécommande, réglage des graves/aigus, LED décoratives
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas placer d'objets magnétiques à proximité. Utiliser sur une surface stable. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Non spécifié. Contactez le service après-vente.
Accessoires inclus	Subwoofer, 2 satellites, télécommande, câble audio 3,5 mm, antenne FM, manuel d'utilisation

FOIRE AUX QUESTIONS - AN-SP161 Aconatic

Comment connecter mon smartphone en Bluetooth ?

Appuyez sur la touche SOURCE de la télécommande jusqu'à sélectionner le mode Bluetooth (BL). Activez le Bluetooth de votre smartphone et cherchez l'appareil "AN-SP161". Sélectionnez-le pour jumeler. Un bip sonore confirme la connexion.

Comment régler les graves et les aigus ?

Utilisez la touche TONE de la télécommande. Appuyez une fois pour régler les graves (b) ou deux fois pour les aigus (T). Tournez ensuite le bouton VOL (ou utilisez VOL+/VOL- sur la télécommande) pour augmenter ou diminuer le niveau. Le réglage se valide automatiquement après 2 secondes.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande (type CR2025 ou similaire). Remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et le récepteur sur le subwoofer. Si le problème persiste, contactez le service après-vente.

Comment écouter la radio FM ?

Appuyez sur SOURCE pour sélectionner le mode FM. Pour une recherche automatique, maintenez enfoncé le bouton ▶I/SCAN sur l'appareil ou MEMORY sur la télécommande. Les stations trouvées sont sauvegardées automatiquement. Utilisez les boutons ◀◀/▶▶ pour naviguer entre les stations enregistrées.

Puis-je brancher un microphone ?

Oui, l'enceinte dispose d'une entrée micro (MIC). Branchez un micro filaire (non inclus) et réglez le volume du micro avec la molette MIC VOL sur la télécommande. La fonction d'écho (MIC ECHO) permet d'ajouter un effet de réverbération pour le karaoké.

Comment nettoyer les enceintes ?

Débranchez l'enceinte. Utilisez un chiffon doux et sec pour essuyer les surfaces. N'utilisez jamais de produits abrasifs, d'alcool ou de nettoyants liquides. Pour les grilles, un aspirateur à faible puissance peut être utilisé.

Que faire si le son est distordu ?

Vérifiez le niveau de volume : une distorsion peut apparaître si le volume est trop élevé. Réduisez le volume sur l'enceinte et sur la source. Assurez-vous que les connexions (câbles) sont bien branchées. Si le problème persiste, vérifiez les réglages de tonalité (bass/treble) et remettez-les à zéro.

Comment utiliser un périphérique USB ?

Branchez une clé USB (format FAT32) dans le port USB à l'arrière du subwoofer. Appuyez sur SOURCE pour sélectionner le mode USB. La lecture commence automatiquement. Utilisez les touches ▶II (lecture/pause), ◀◀ (précédent), ▶▶ (suivant) et les touches numériques pour sélectionner directement une piste.

Quelles sont les dimensions des haut-parleurs satellites ?

Les dimensions de chaque satellite sont : largeur 155 mm, hauteur 600 mm, profondeur 165 mm.

Quelle est la puissance totale de l'enceinte ?

La puissance totale RMS est de 100 watts. Cette puissance se répartit entre les satellites et le subwoofer pour offrir un son équilibré et puissant.

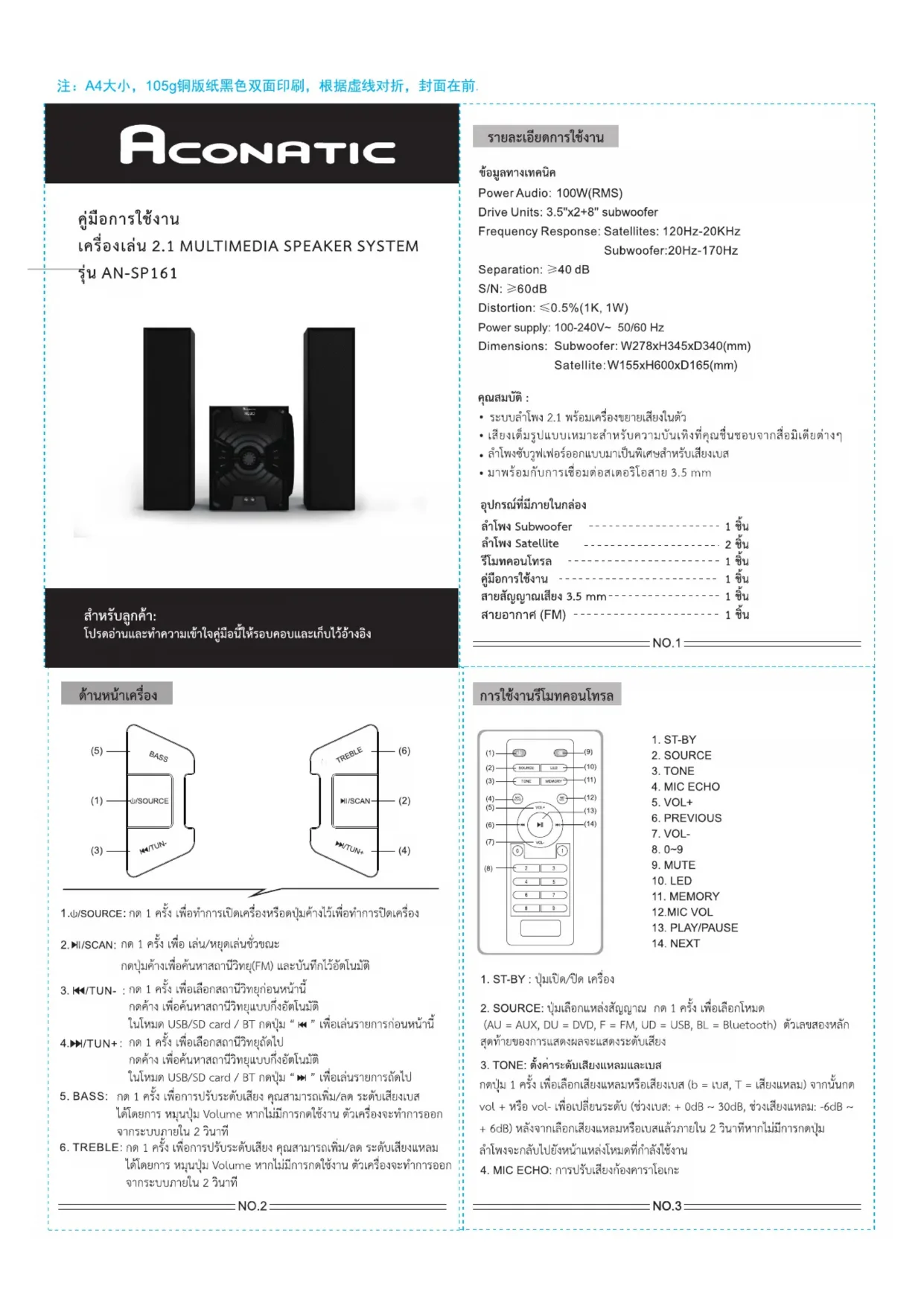

MODE D'EMPLOI AN-SP161 Aconatic

Aconatic

คู่มือการใช้งาน

เครื่องเล่น 2.1 MULTIMEDIA SPEAKER SYSTEM

รุ่น AN-SP161

Exterior view of a black audio amplifier with two speakers and a speaker tower (no visible text or symbols)

สำหรับลูกค้า:

โปรดอ่านและทำความเข้าใจคู่มือนี้ให้รอบคอยและเก็บไว้อ้างอิง

ด้านหน้าเครื่อง

(5) BASS (1) ω/SOURCE (3) H4/TUN-

TREBLE HI/SCAN TUN+ (6) (2) (4)

1.๕/SOURCE: กด 1 ครั้ง เพื่อทำการเปิดเครื่องหรือดปุ่มค้างไว้เพื่อทำการปิดเครื่อง

2.▶I/SCAN: กด 1 ครั้ง เพื่อ เล่น/หยุดเล่นชั่วขณะ

กดปุ่มค้างเพื่อค้นหาสถานีวิทยุ(FM) และบันทึกไว้อตโนมัติ

1. ◀◀/TUN- : กต 1 ครั้ง เพื่อเลือกสถานีวิทยุก่อนหน้านี้

กดค้าง เพื่อค้นหาสถานีวิทยุแบบกึ่งอัตโนมัติ

ในโหมด USB/SD card / BT กดป้ม “◀” เพื่อเล่นรายการก่อนหน้านี้

4.▶▶/TUN+: กด 1 ครั้ง เพื่อเลือกสถานีวิทยุลัดไป

กดค้าง เพื่อค้นหาสถานีวิทยุแบบกึ่งอัตโนมัติ

ในโหมด USB/SD card / BT กดปุ่ม “▶” เพื่อเล่นรายการถัดไป

1. BASS: กด 1 ครั้ง เพื่อการปรับระดับเสียง คุณสามารถเพิ่ม/ลด ระดับเสียงเบส

ได้โดยการ หมุนปุ่ม Volume หากไม่มีการกดใช้งาน ตัวเครื่องจะทำการออก จากระบภายใน 2 วินาที

1. TREBLE: กด 1 ครั้ง เพื่อการปรับระดับเสียง คุณสามารถเพิ่ม/ลด ระดับเสียงแหลม

ได้โดยการ หมุนปุ่ม Volume หากไม่มีการกดใช้งาน ตัวเครื่องจะทำการออก จากระบบภายใน 2 วินาที

รายละเอียดการใช้งาน

ข้อมูลทางเทคนิค

Power Audio: 100W(RMS)

Drive Units: 3.5"x2+8" subwoofer

Frequency Response: Satellites: 120Hz-20KHz

Subwoofer:20Hz-170Hz

Separation: ≥40 dB

S/N: ≥60dB

Distortion: ≤0.5%(1K, 1W)

Power supply: 100-240V\~ 50/60 Hz

Dimensions: Subwoofer: W278xH345xD340(mm)

Satellite: W155xH600xD165(mm)

คุณสมบัติ :

• ระบบลำโพง 2.1 พร้อมเครื่องขยายเสียงในตัว
  -เสียงเต็มรูปแบบเหมาะสมำหรับความบันเทิงที่คุณชื่นชอบจากสื่อมิเตียต่างๆ
• ลำโพงซับวุฟเฟอร์ออกแบบมาเป็นพิเศษสำหรับเสียงเบส
• มาพร้อมกับการเชื่อมต่อsteอริโอสาย 3.5 mm

อุปกรณ์ที่มีภายในกล่อง

ลําโพง Subwoofer 1 ชิ้น

ลําโพง Satellite 2 ขึ้น

รีโมทคอนโทรล 1 ขึ้น

คู่มือการใช้งาน 1 ขิ้น

สายสัญญาณเสียง 3.5 mm----1 ชิน

สายอากาศ (FM) 1 ขึ้น

NO.1

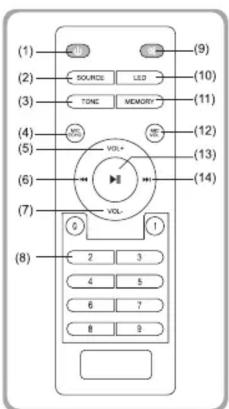

การใช้งานรีโมทคอนโทรล

(1) (2) SOURCE LED (3) TONE MEMORY (4) (5) VOLT (6) VOLT+ (7) VOLT- (8) 2 3 4 5 6 7 8 9 (9) (10) (11) (12) (13) (14)

1. ST-BY
2. SOURCE
3. TONE
4. MIC ECHO
5. VOL+
6. PREVIOUS
7. VOL-
   8.0\~9
8. MUTE
9. LED
10. MEMORY
    12.MIC VOL
11. PLAY/PAUSE

12. NEXT

13. ST-BY: ปุ่มเปิด/ปิด เครื่อง

14. SOURCE: ปุ่มเลือกแหล่งสัญญาณ กด 1 ครั้ง เพื่อเลือกโหมด

(AU = AUX, DU = DVD, F = FM, UD = USB, BL = Bluetooth) ตัวเลขสองหลัก สุดท้ายของการแสดงผลจะแสดงระดับเสียง

1. TONE: ตั้งค่าระดับเสียงแหลมและเบส

กดปุ่ม 1 ครั้ง เพื่อเลือกเสียงแหลมหรือเสียงเบส (b = เบส, T = เเสียงแหลม) จากนั้นกด

vol + หรือ vol- เพื่อเปลี่ยนระดับ (ช่วงเบส: + 0dB \~ 30dB, ช่วงเสียงแหลม: -6dB \~

+ 6dB) หลังจากเลือกเสียงแหลมหรือเบสแล้วภายใน 2 วินาทีหากไม่มีการกดปุ่ม

ลำโพงจะกลับไปยังหน้าแหล่งโหมดที่กำลังใช้งาน

1. MIC ECHO: การปรับเสียงก้องคาราโอเกษ

NO.3

1. VOL+ : ปุ่มเพิ่มระดับเสียง

2. Previous: ในโหมด USB กด 1 ครั้ง เพื่อเล่นรายการก่อนหน้านี้

ในโหมดบลทุธ กด 1 ครั้ง เพื่อเล่นรายการก่อนหน้านี้

ในโหมด FM กต 1 ครั้ง เพื่อเลือกลับไปยังสถานีวิทยุที่ถูกบันทุกไว้ก่อนหน้านี้

1. VOL- : ปุ่มลตระดับเสียง

2. 0-9 buttons : ในโหมด USB กดปุ่มตัวเลข เพื่อเล่นรายการตามลำดับที่อยู่ใน USB

ในโหมด FM กดบุ่มตัวเลข เพื่อเลือกสถานีวิทยุที่ลูกบันทึกไว้

1. MUTE: ปุ่ม เปิด/ปิดเสียง

2. LED: กด 1 ครั้ง เพื่อเปลี่ยนสี LED “ LED1, LED2, LED3, LED4, LED 5,LED6 หรือ LEDF (หมายถึงไฟดับ)” กดค้าง เพื่อบิดไฟ

3. MEMORY: ในโหมด FM กดปุ่มนี้ค้างไว้เพื่อเข้าสู่โหมดดันหาสถานีอัดโนมัติและทำการบันที่กสถานีโดยอัตโนมัติ เมื่อทำการสแกนด้วยตนเอง กดปุ่ม 1 ครั้ง เพื่อเข้าสู่โหมด manuallt-saving ตัวเลขจะกะพรับ ให้กดตกปุ่ม «◀หรือปุ่ม »▶เพื่อเลือกหมายเลขอสถานีที่ต้องการ จากกดตกปุ่ม MEMORY อิกครั้งเพื่อยืนยันการจัดเก็บและบันที่กสถานี

4. MIC VOL : ปุ่มปรับระดับเสียงไมโครโฟน

5. PLAY/PAUSE : ปุ่ม เล่น/หยุดเล่น

6. NEXT: ในโหมด USB กดปุมนี้เพื่อเล่นรายการถัดไป

ในโหมดบลุทธ กด 1 ครั้ง เพื่อเล่นรายการก่อนหน้านี้

ในโหมด FM กด 1 ครั้ง เพื่อเลือกสถานีวิทยุที่ลูกบันทุกไว้ลำดับถัดไป

*วิธีการเชื่อมตอบลูทูร : กดปุ่ม SOURCE ที่ร์โมทคอนโทรล จากนั้นล็อกโหมด BT เปิดอุปกรณ์บลูทูของคุณคันหาซื้ออุปกรณ์ " AN-SP161 " และเชื่อมต่อ เมื่อการจับคู่สำเร็จ จะมีเสียงบืบดังขึ้นหนึ่งครั้ง

NO.4

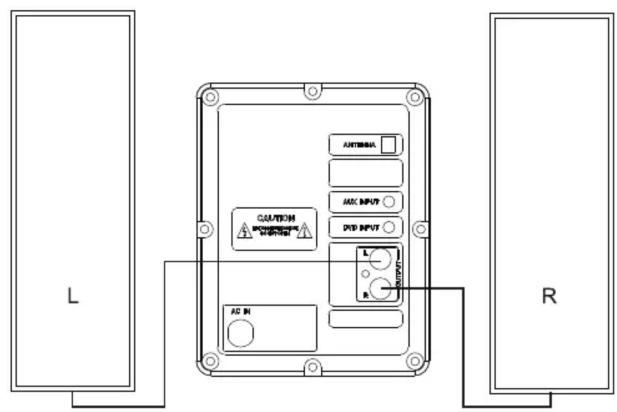

แผนภาพการเชื่อมต่อ

L R CALT/THCM MAX INPUT DVD INPUT AD IN ANTIMINUM L R

1. เชื่อมต่อแหล่งกำหนดเสียง

ใช้สายสัญญาณเสียง 3.5 mm ข้างใดข้างหนึ่งเชื่อมต่อเข้าที่ช่อง Aux input ของซับวุฒน์เพื่อจากนั้นใช้ปลายสายอีกข้างเชื่อมต่อเข้ากับแหล่งกําเนิดเสียงเช่น MP3, MP4, walkman คอมพิวเตอร์ ฯลา

2.เปิดเครื่องจากนั้นปรับระดับเสียงตามความต้องการ

การเชื่อมต่อลำโพง satellite

เซื่อมต่อช่องสัญญาณช้ายและขวาเข้ากับที่ช่อง OUTPUT ของลำโพงซับวุฟเฟอร์

หมายเหตุ

*อย่าวางวัตถุที่สร้างสนามแม่เหล็กไว้ใกล้ำโพง

NO.6

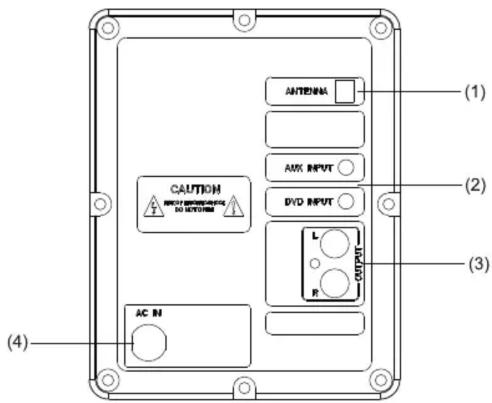

ด้านหลังเครื่อง

CAUTION COVID-SPRINGING DO NEUTRAL AC IN ANTENNA AMX INPUT DVD INPUT L OUTPUT P (1) (2) (3) (4)

1.ช่องเสียบเสาอากาศวิทยุ

1. ช่องเสียบสัญญาณเสียง AUX ไว้วสำหรับเชื่อมต่อสัญญาณเสียง ที่มาจาก computer, CD/DVD player, MP3, อื่นๆ

3.ช่องเสียบลำโพง Satellite

4.AC IN: สายไฟ

NO.5

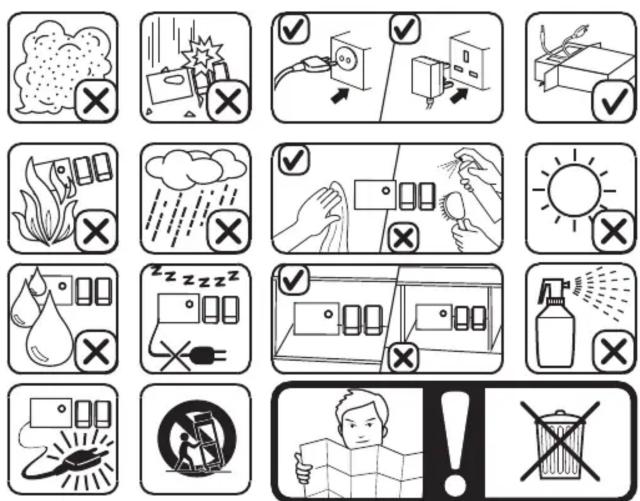

ข้อควรระวังในการใช้งานแสดงดังรูปภาพต่อไปนี้

*ถ้ารีโมทไม่ทำงาน กรุณาเปลี่ยนแบตเตอรี่และลองอีกครั้ง

NO.7
