Type de produit	Haut-parleur 2.1 canaux
Marque	Aconatic
Modèle	AN-SP154
Puissance de sortie	30 W (subwoofer) + 15 W x 2 (satellites) RMS
Haut-parleurs satellites	2 x 3 pouces
Subwoofer	1 x 6,5 pouces
Réponse en fréquence	Satellites : 120 Hz - 20 kHz ; Subwoofer : 20 Hz - 170 Hz
Séparation des canaux	≥ 40 dB
Rapport signal/bruit	≥ 60 dB
Distorsion harmonique	≤ 0,5 % (à 1 kHz, 1 W)
Alimentation	AC 220-240 V, 50/60 Hz
Dimensions du subwoofer	242 x 306 x 242 mm
Dimensions des satellites	93 x 118 x 113 mm (chaque)
Connectivité	Bluetooth, FM, USB, SD card, AUX (3,5 mm), DVD (RCA)
Fonctions principales	Radio FM, lecture USB/SD, Bluetooth, commande depuis le panneau avant et la télécommande
Contrôle du son	Volume, graves, aigus (réglables)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; éviter les produits abrasifs
Sécurité	Ne pas exposer à l'eau ni à l'humidité ; ne pas placer d'objets magnétiques à proximité ; utilisation sur secteur uniquement
Accessoires inclus	1 subwoofer, 2 satellites, 2 câbles audio, 1 télécommande, 1 câble FM, 1 manuel
Réparabilité	Pièces détachées disponibles via service après-vente ; confier toute réparation à un professionnel
Garantie	Selon la législation en vigueur (généralement 2 ans)

FOIRE AUX QUESTIONS - AN-SP154 Aconatic

Comment allumer l'enceinte AN-SP154 ?

Appuyez sur le bouton ⏻/SOURCE à l'avant du caisson de basse pour allumer l'enceinte. La LED passe du rouge au bleu (selon le mode). Pour éteindre, maintenez le même bouton enfoncé jusqu'à l'extinction.

Comment connecter mon téléphone en Bluetooth ?

Appuyez sur SOURCE jusqu'à voir 'bt' sur l'écran. Activez le Bluetooth sur votre téléphone et recherchez 'AN-SP154'. Sélectionnez-le pour appairer. Une fois connecté, la LED reste fixe et un son 'DU' retentit.

Comment écouter la radio FM ?

Appuyez sur SOURCE jusqu'à afficher une fréquence (ex. 87.5). Utilisez les touches ◀◀/TUNE- et ▶▶/TUNE+ pour chercher manuellement ou maintenez-les enfoncées pour une recherche automatique. Appuyez sur ▶II/SCAN pour mémoriser automatiquement les stations.

Comment régler les graves et les aigus ?

Appuyez sur TONE pour alterner entre réglage des aigus (TREBLE) et des graves (BASS). Tournez la molette VOLUME pour ajuster le niveau.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (type CR2025). Pointez la télécommande vers le capteur avant. Si le problème persiste, appuyez sur RESET sur la télécommande.

Comment brancher un lecteur MP3 ou un ordinateur ?

Utilisez le câble audio 3,5 mm fourni. Branchez une extrémité sur la prise AUX INPUT à l'arrière du caisson et l'autre sur votre appareil. Sélectionnez le mode AUX en appuyant sur SOURCE (affichage 'Au').

Les satellites ne produisent aucun son, que faire ?

Assurez-vous que les câbles des satellites sont bien branchés aux sorties correspondantes à l'arrière du caisson (LEFT et RIGHT). Vérifiez le volume et la source sélectionnée.

Comment lire des fichiers MP3 depuis une clé USB ?

Insérez la clé USB dans le port situé à l'avant. Appuyez sur SOURCE jusqu'à voir 'dU' ou 'Sd' (selon l'affichage). Utilisez les touches ◀◀ et ▶▶ pour naviguer entre les pistes.

Quelle est la puissance maximale de l'enceinte ?

La puissance totale RMS est de 30 W pour le subwoofer et 15 W par satellite, soit 60 W RMS au total.

Comment nettoyer l'enceinte ?

Débranchez l'enceinte. Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs. Évitez que l'eau ne pénètre dans les ouvertures.

MODE D'EMPLOI AN-SP154 Aconatic

Aconatic

คู่มือการใช้งาน

ระบบลำโพง 2.1 ชาแนล

รุ่น AN-SP154

สำหรับลูกค้า:

โปรดอ่านและทำความเข้าใจคู่มื้อนี้ให้รอบคอบและเก็บไว้อ้างอิง

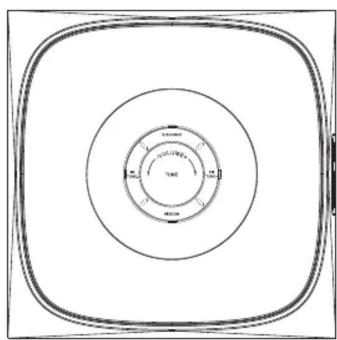

ปุ่มควบคุมด้านหน้าเครื่อง

1. ⏻/SOURCE
2. ◀◀/TUNE-
3. ▶▶/TUNE+
4. VOLUME+/-/TONE
5. ▶I/SCAN

1. เมื่อเชื่อมต่อแหล่งจ่ายไฟ ลำโพงจะอยู่ในโหมด "สแดนบายด์" โดยมีไฟ LED สีแดง coolพริบ หากกดปุ่มเลือก "©/SOURCE" เพื่อเปิดเครื่องหรือเลือกแหล่งที่มา การกดปุ่ม "©/SOURCE" ค้างไว้วนานจะทำให้เข้าสู่โหมด "สแดนบายด์" อีกรั้ง
2. คุณสามารถสลับโหมดใช้งานได้โดยการกดปุ่ม "∅/SOURCE" "AU" หมายถึงโหมด AUX
   "dU หรือ Sd" หมายถึง โหมด DVD หรือ SD card ตัวเลข "87.5" หมายถึง โหมด FM
3. ในโหมด FM กดปุ่ม "◀/TUNE-" หรือ "▶/TUNE+" กด 1 ครั้งหมายถึงเล่นสถานีก่อนหน้าหรือสถานีถัดไปหากกดปุ่มค้างไว้ 3-5 วินาทีตัวเครื่องจะทำการค้นหาสถานีอัดโนมติและเล่นสถานีหลังจากได้รับสัญ
4. โหมด USB กดปุ่ม "◀◀/TUNE-" หรือ "▶▶/TUNE+" เพื่อเล่นเพลงก่อนหน้าหรือเล่นเพลงถัดไป
5. โหมด USB กดปุ่ม "▶II/SCAN " เพื่อ หยุดเล่น/เล่น ในโหมด FM กดปุ่ม "▶II/SCAN " เพื่อค้นหาและบุ้นที่กรายซื้อสถานีวิทยุโดยอัตโนมัติ
6. VOLUME-/+ : หมุนปรับระดับเสียง ลดลง/เพิ่มขึ้น TONE: กดปุ่ม TONE เพื่อเลือก ปรับเสียงแหลม (TREBLE) และเสียงเบส(BASS)

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

เอาต์พุตเสียง: 30W + 15 Wx2 (RMS)

ขนาดลำโพง : 3"x2 + ลำโพงซับวูฟฟอร์ 65"

การตอบสนองความที่:ลำโพง satellite 120Hz\~20KHz

ลำโพงซับวุฒน์เพอร์ 20 Hz-170H

การแยกเสียง:≥40 db

S/N:≥60dB

ค่าความเพียน (Distortion) : ≤ 0.5%(1K, 1W)

แหล่งจ่ายไฟ: AC 220-240V, 50/60 Hz

ขนาด : ซับวุฟเฟอร์ (ก) 242 x (ย) 306 x (ส)242 มม.

ขนาด: ลำโพง satellite (ก) 93 x (ย) 118 x (ส) 113 มม.

คุณสมบัติ:

• ระบบลำโพง 2.1 คุณภาพพร้อมขยายสัญญาณ
• ประสิทธิภาพステกตรัมเสียงครบถ้วน เหมาะสำหรับความบันเทิงที่คุลเชื่นชอบ เช่น การเล่น Mp3, Mp4, เชื่อมต่อกับเครื่องเล่น CD/DVD และสื่อดิจทัล
• ลําโพงออกแบบมาพิเศษสำหรับเสียงเบสและความคมชัด
• มาพร้อมรีโมทควบคุมและการเชื่อมต่อสเตอริโอ RCA

อุปกรณ์ที่มีภายในกล่อง :

ลําโพงซับวุฟเฟอร์ 1 ชั้น

ลําโพง Satellite 2 ชิ้น

สายสัญญาณเสียง 2 ชิ้น

รีโมทคอนโทรล 1 ชั้น

คู่มือการใช้งาน 1 ชั้น

สาย FM 1 ชิน

NO.1

วิธีการใช้งานรีโมทคอนโทรล

1. ST-BY
   2.MUTE
   3.0\~9
   4.SOURCE
   5.RESET
   6.TONE
   7.MEMORY
   8.VOL+
   9.PLAY/PAUSE
   10.PREVIOUS
   11.NEXT
   12.VOL-
   13.TUNING-
   14.TUNING+

2. ปุ่ม ST-BY : โหมด เปิด/ปิด เครื่อง

3. ปุ่ม MUTE: เปิด/ปิด โหมดปิดเสียง
4. ปุ่ม SOURCE: คุณสามารถเลือกโหมดอินพุต AUX,DVD , FM, BT
   ซึ่งไฟ LED จะแสดง "Au" หมายถึงโหมด AUX, "dU" หมายถึงโหมด DVD, ตัวเลข "87.5" หมายถึงโหมด FM, "bL" หมายถึงโหมดลบลูทูธ
   4.ปุ่ม TONE:คุณสามารถเพิ่มหรือลดระดับ"เสียงแหลม"หรือ"เสียงเบส"
5. เมื่อเข้าสู่โหมด FM เมื่อกด MEMORY เป็นเวลา 3-5 วินาที่จะเข้าสู่โหมดค้นหา ช่องอัตโนมัติและบันทึกช่องอัตโนมัติ
6. RESET: กดเพื่อรีเช็ตระดับเสียงระดับเสียงเบสและระดับเสียงแหลมเป็นค่าเริ่มต้น
7. เมื่ออยู่ในโหมด USB/SD กดปุ่ม "NEXT" หมายถึง เล่นเพลงถัดไป; กดปุ่ม "PREV" หมายถึงเพลงก่อนหน้า; กดปุ่ม "PLAY/PAUSE" เพื่อเล่น/หยุดเล่น; การกดปุ่มตัวเลข "0-9" บนรีโมทคอนโทรละช่วยเลือกเพลงที่ตรงกับตัวเลขนั้น
8. VOL+/-:เพิ่มหรือลดระดับเสียงได้

NO.3

1. กดปุ่ม "TUNING-": ลดสัญญาณความถี่วิทยุ กดปุ่ม "TUNING-" กด ค้าง เพื่อการลดสัญญาณความถี่วิทยุ อย่างต่อเนื่อง
2. กดปุ่ม "TUNING+" เพิ่มสัญญาณความถี่วิทยุ กดปุ่ม "TUNING+" กด ค้างเพื่อ การเพิ่มสัญญาณความถี่วิทยุ อย่างต่อเนื่อง
3. กดปุ่ม "PLAY/PAUSE" : เล่น/หยุดเล่น
4. กดปุ่ม "PREV": เล่นเพลงก่อนหน้านี
5. กดปุ่ม "NEXT": เล่นเพลงถัดไป
6. กดปุ่ม "SOURCE" บนรีโมทคอนโทรศัมร์บอนลําโพงซับวุฒน์เพื่อสลับแหล่งสัญญาณ หากเลือกโหมด Bluetooth เสียงจะดัง "DUDU" สองครั้ง และไฟ LED จะกระพริบพร้อมแสดง "bt" เป็นการบ่งบอกการจับคู่ Bluetooth ให้เปิดอุปกรณ์ Bluetooth บนโทรศัพท์มือถือของคุณและค้นหาชื่ออุปกรณ์ "AN-SP154" หลังจากเชื่อมต่อแล้วไฟ LED จะแสดง "bt" ตลอดเวลาพร้อมกับเสียง "DU" สั้น ๆ การกดปุ่ม "PLAY/PAUSE" ค้างไว้สามารถตัดการเชื่อมต่อได้ หากมีเสียง "DU" แสดงว่าตัดการเชื่อมต่อเสร็จสิ้น

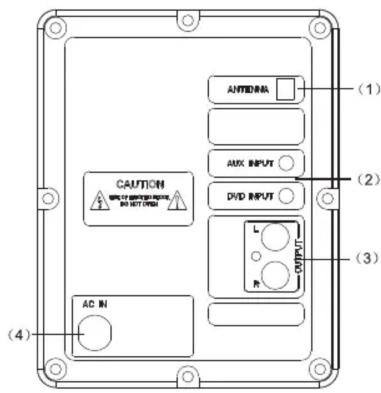

ช่องเชื่อมต่อด้านหลังเครื่อง

NO.4

1. ช่อง ANTENNA :
2. ช่อง AUX INPUT
   ไว้เชื่อมต่อกับแหล่งกำเนิดเสียง เช่นคอมพิวเตอร์, ซีดี เครื่องเล่น MP3 ฯลฯ
   3.ช่อง Output:
   ไว้เชื่อมต่อลำโพง satellite
3. สายเชื่อมต่อแหล่งจ่ายไฟ AC

ดำเนื่นการติดตั้งลำโพง

ทำแหน่งติดตั้งและ การนั่งฟังที่ลูกต้อง

FL- ด้านชาย FR- ด้านขวา

SW - สำโพงซับวุฟเฟอร์

① ลำโพง Subwoofer
วางซับวุฒน์ไวที่ได้ก็ได้บนพื้น(ไม่มีข้อกำหนดบังคับทิศทางสำหรับเสียงเบส)
② สำโพง Satellite
วางดำเนื่นลำโพงไว้ทั้งสองด้านของที่วีหรือดีวีดี

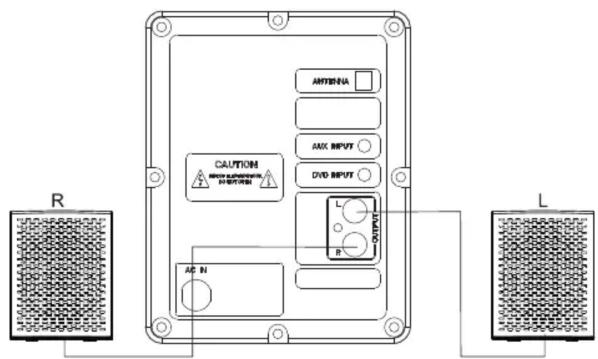

แผงผังการเชื่อมต่อลำโพง

1. การเชื่อมสัญญาณเสียง เชื่อมต่อสายสัญญาณ 3.5 mm เข้ากับลำโพงซับวุฟเฟอร์ตรวจสอบให้แน่ใจว่า แจ็คสีแดงและสีขาวเสียบตรงตามสีของข้าวของสัญญาณ จากนั้นเชื่อมต่อสาย สัญญาณ 3.5 อิกด้านเข้ากับแหล่งกำหนดเสียงเช่น Mp3, คอมพิวเตอร์ ฯลฯ

2.เปิดเครื่องแล้วปรับระดับเสียงตามความต้องการ

การเชื่อมต่อลำโพง

เชื่อมต่อสายลำโพง satellite ซ้ายและขวาไปยังลำโพงซับวูฟเฟอร์

หมายเหตุ

* ห้ามทิ้งสิ่งของที่สร้างสนามแม่เหล็กไว้ใกล้ำโพง

NO.5

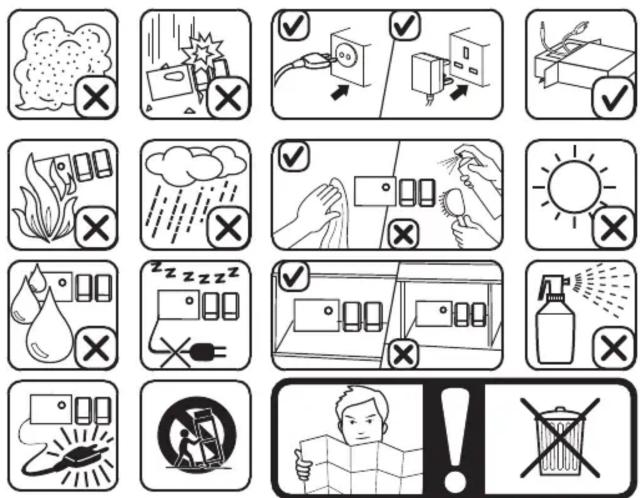

ข้อควรระวังในการใช้งานแสดงดังรูปภาพต่อไปนี้
