560993 - Routeur Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur PoE+ Gigabit Ethernet 16 ports
Marque	Intellinet
Modele	560993
Nombre de ports	16 ports Gigabit Ethernet
Norme PoE	IEEE 802.3af (PoE), compatible PoE+
Auto-MDI/MDI-X	Oui, sur tous les ports
Indicateurs LED	Alimentation, PoE, Lien/Activité/Vitesse
Alimentation	Adaptateur secteur externe (inclus)
Montage en rack	Oui, avec équerres fournies
Distance maximale du cable	100 metres
Cable recommande	Cat5/5e UTP/STP
Ventilation	Espacement d'au moins 25 mm autour de l'appareil
Conformite	Directives 2014/53/UE, 2004/108/CE, 2006/95/CE
Garantie	Voir le site intellinetnetwork.com/warranty
Entretien et nettoyage	Debrancher avant nettoyage, utiliser un chiffon sec
Securite	Ne pas exposer a l'humidite, ne pas ouvrir le boitier
Pieces detachees et reparabilite	Non reparable par l'utilisateur, aucune piece detachee disponible
Poids	Environ 1.5 kg (estimation)
Dimensions (L x P x H)	Environ 440 x 200 x 44 mm (estimation pour rack 1U)

FOIRE AUX QUESTIONS - 560993 Intellinet

Comment installer le commutateur Intellinet 560993 ?

Placez le commutateur sur une surface plane avec une ventilation d'au moins 25 mm. Connectez l'alimentation et les cables reseau. Les ports sont compatibles Auto-MDI/MDI-X, donc aucun cable croise n'est necessaire.

Que signifient les LED sur le panneau avant ?

La LED Power indique l'alimentation. PoE s'allume si le port alimente un appareil. Link/Act : vert pour 1000M, orange pour 10/100M, clignotant pour activite.

Quels appareils PoE sont compatibles avec ce commutateur ?

Tous les ports prennent en charge les appareils compatibles IEEE 802.3af (PoE). Les appareils PoE+ (802.3at) peuvent également fonctionner, mais la puissance totale est limitee.

Comment monter le commutateur en rack ?

Utilisez les equerres fournies. Debranchez tous les cables, fixez les equerres de chaque cote avec les vis, puis vissez le commutateur dans le rack. Rebranchez les cables.

Quelle est la distance maximale entre le commutateur et les peripheriques ?

La distance ne doit pas depasser 100 metres avec un cable Cat5/5e UTP/STP pour garantir des performances optimales.

Le commutateur est-il compatible avec les cables croises ?

Non necessaire. Tous les ports supportent l'auto-detection Auto-MDI/MDI-X, ce qui permet d'utiliser des cables droits standards.

Comment nettoyer le commutateur ?

Debranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Que faire si le voyant Power ne s'allume pas ?

Verifiez que le cordon d'alimentation est correctement branche a l'appareil et a la prise secteur. Testez la prise avec un autre appareil. Si le probleme persiste, contactez le support.

Ce commutateur est-il conforme aux normes environnementales ?

Oui, il est conforme a la directive DEEE 2012/19/UE. Ne le jetez pas avec les dechets menagers, rapportez-le a un point de collecte pour recyclage.

Ou trouver la declaration de conformite ?

La Declaration de Conformite est disponible sur le site intellinetnetwork.com. Vous pouvez egalement consulter les informations de garantie a l'adresse intellinetnetwork.com/warranty.

MODE D'EMPLOI 560993 Intellinet

Merci d'avoir acheté l'Intellinet Network Solutions Commutateur PoE+ Gigabit Ethernet 16 ports, modèle 560993. Vous trouvez les spécifications sur intellinetnetwork.com.

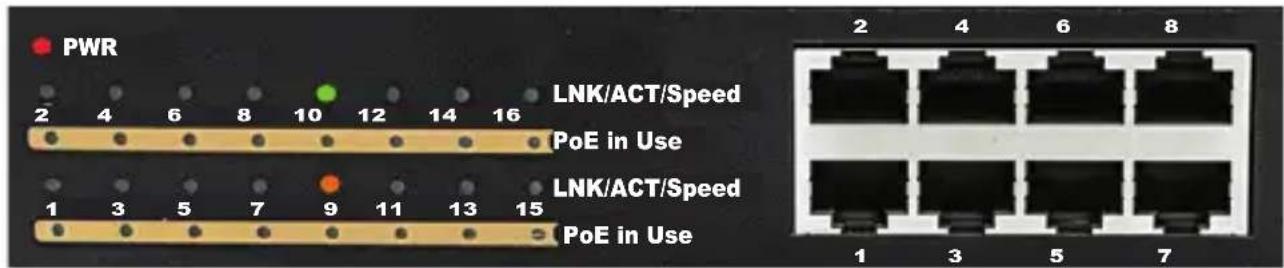

CONNEXIONS & INDICATEURS

PWR 2 4 6 8 10 12 14 16 LNK/ACT/Speed PoE in Use 1 3 5 7 9 11 13 15 LNK/ACT/Speed PoE in Use 2 4 6 8 1 3 5 7

Les DEL

Les voyants d'état — Alimentation, PoE, Connexion/Activité — simplifient lire les fonctions et les connexions. NOTE: Tous les ports peuvent alimenter des appareils connectés, qui devraient être compatibles avec IEEE 802.3af.

Power Allumé Appareil est alimenté Éteint Vérifiez l'alimentation/Allumez l'appareil PoE Allumé Port est connecté à un appareil PSE/PoE Éteint Port n'est connecté pas à un appareil PSE/PoE

Link/Act Allumé Connexion est établie: orange = 10/100M; vert = 1000M Clignotant Connexion est établie; données sont transmises Éteint Connexion n'est pas établie

Les ports

Tous les ports de ce commutateur prennent en charge la fonctionnalité Auto-MDI/MDI-X, donc des câbles croisés et des liaisons montantes ne sont pas nécessaires pour des connections aux PC, routeurs, etc. Des câbles Cat5/5e UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

Alimentation

Connectez le cordon d'alimentation à l'appareil (sur le panneau arrière) et à une prise de courant. Vérifiez que le DEL "Power" sur le panneau avant est allumé.

INSTALLATION

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane avec un écartement de 25 mm d'autres objets pour la ventilation
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
  • pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter.

Montage en rack

Le commutateur inclut des équerres et vis pour un montage en rack optionnelle.

1. Déconnectez tous les cordons du commutateur.
2. Positionnez une équerre sur les trous de montage à un côté du commutateur et sécurisez-la avec des vis.
3. Répétez l'étape 2 à l'autre côté du commutateur.
4. Positionnez le commutateur en rack et vissez les équerres au rack.
5. Reconnectez tous les cordons.
