GHC940IX - Hotte Glem Gas - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions	90 cm de largeur
Débit d'aspiration	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	Éclairage LED intégré
Filtre à graisse	Filtre métallique lavable au lave-vaisselle
Filtre à charbon	Compatible avec filtre à charbon pour mode recyclage
Commande	Panneau de commande tactile
Installation	Installation murale
Consommation énergétique	Classe énergétique B
Niveau sonore	Max 65 dB
Garantie	2 ans

FOIRE AUX QUESTIONS - GHC940IX Glem Gas

Comment nettoyer les filtres de ma hotte Glem Gas GHC940IX ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez ensuite à l'eau claire et laissez sécher avant de les remettre en place.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout est en ordre, il se peut que l'ampoule soit grillée et nécessite un remplacement.

Quel type d'ampoule dois-je utiliser pour ma hotte Glem Gas GHC940IX ?

Utilisez des ampoules de type LED ou halogène de 2 à 3 watts, compatibles avec le système de la hotte.

Comment régler la puissance d'aspiration de ma hotte ?

La puissance d'aspiration peut être ajustée à l'aide du panneau de contrôle situé sur le devant de la hotte. Vous pouvez choisir entre plusieurs niveaux d'aspiration en fonction de vos besoins.

Ma hotte émet un bruit fort, que faire ?

Un bruit excessif peut être causé par un filtre encrassé ou un moteur mal fixé. Vérifiez et nettoyez les filtres. Si le bruit persiste, contactez un technicien pour vérifier le moteur.

Quelle est la taille maximale de l'extraction pour ma hotte ?

La hotte Glem Gas GHC940IX a une capacité d'extraction maximale de 700 m³/h, idéale pour des cuisines de taille moyenne à grande.

Est-il possible d'installer ma hotte en mode recyclage ?

Oui, la hotte Glem Gas GHC940IX peut être installée en mode recyclage avec un kit de recyclage disponible en option. Assurez-vous de suivre les instructions d'installation fournies.

Que faire si la lumière de la hotte clignote ?

Un clignotement de la lumière peut indiquer un problème électrique ou une ampoule défectueuse. Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Si le problème persiste, consultez un technicien.

Comment installer ma hotte Glem Gas GHC940IX ?

Pour l'installation, suivez le guide d'installation fourni avec le produit. Assurez-vous de respecter les distances minimales par rapport à la surface de cuisson et de vous connecter à une source d'alimentation adéquate.

MODE D'EMPLOI GHC940IX Glem Gas

HOTTE 30Cher client, Suivre les instructions contenues dans le présent manuel d’utilisation garantit à l’appareil des performances optimales toute sa durée de vie. ATTENTION !

ÉLECTRIQUES ET ÉLECTRONIQUES USAGÉS PERMET

• NE PAS FLAMBER SOUS LA HOTTE. 32* Le fabricant ne sera pas tenu responsable pour tout dommage résultant de l’utilisation non appropriée du produit.

• Lire le présent manuel d’utilisation avant d’installer et d’utiliser la hotte. Le conserver pour d’éventuelles consultations ultérieures.

• Cette hotte peut être utilisée en version évacuation (évacuation de l’air vers l’extérieur) ou en version recyclage (recyclage de l’air à l’intérieur). Le choix de l’installation est libre.

• Seul un technicien autorisé et expérimenté peut entreprendre les travaux d’installation et d’entretien.

• Vérifier que le voltage du réseau correspond à celui indiqué sur la plaque signalétique fixée à l’intérieur de la hotte.

• Ne pas raccorder la hotte à des conduits d’échappement évacuant des fumées de combustion (chaudières, cheminées, etc.)

• Si la hotte est utilisée conjointement à des appareils non électriques (par ex. installation au gaz), un niveau suffisant de ventilation doit être garanti dans la pièce de façon à empêcher le reflux des gaz d’échappement. La cuisine doit disposer d’une ouverture directe sur l’extérieur afin de garantir l’entrée d’air pur.

• La distance minimale entre la surface d'appui des récipients de cuisson sur la table de cuisson et la partie la plus basse de la hotte : lorsque la hotte est située au-dessus d'un appareil à gaz, cette distance doit être d'au moins 75 cm, lorsque la hotte est située au-dessus d'un appareil électrique, cette distance doit être d'au moins 65 cm. Si les instructions d'installation de la table de cuisson spécifient une distance plus grande, cela doit être pris en compte. La distance peut être réduite pour :

• parties non combustibles des hottes de cuisinière, ou

• pièces fonctionnant en très basse tension de sécurité, à condition que ces pièces ne donnent pas accès aux pièces sous tension si elles sont déformées.

• Cette hotte est conçue exclusivement pour un usage domestique, à savoir éliminer les vapeurs de cuisson.

• Ne jamais utiliser la hotte à des fins autres que celle pour laquelle elle a été conçue.

• Ne jamais laisser de grandes flammes nues sous la hotte en marche.

• Ajuster l’intensité de la flamme pour la diriger uniquement sur le fond de la casserole ; en s’assurant que la flamme ne dépasse pas sur les côtés.

• La friteuse doit être constamment sous surveillance lors de son utilisation, car l’huile surchauffée peut s’enflammer.

• La hotte ne doit pas être utilisée par des enfants ou toute personne qui n’est pas informée de son utilisation correcte. REMARQUE: Deux personnes ou plus sont nécessaires pour installer ou déplacer cet appareil. Dans le cas contraire, un risque de blessure existe. ENTRETIEN

• Un entretien correct de la hotte assure une bonne performance de l’appareil.

• Débrancher la hotte de l’alimentation principale avant d’effectuer tout travail d’entretien.

• Nettoyer et/ou remplacer les filtres à graisse en aluminium et les filtres à charbon actif après la période de temps donnée.

• Nettoyer la hotte en utilisant un chiffon humide et un détergent liquide neutre.

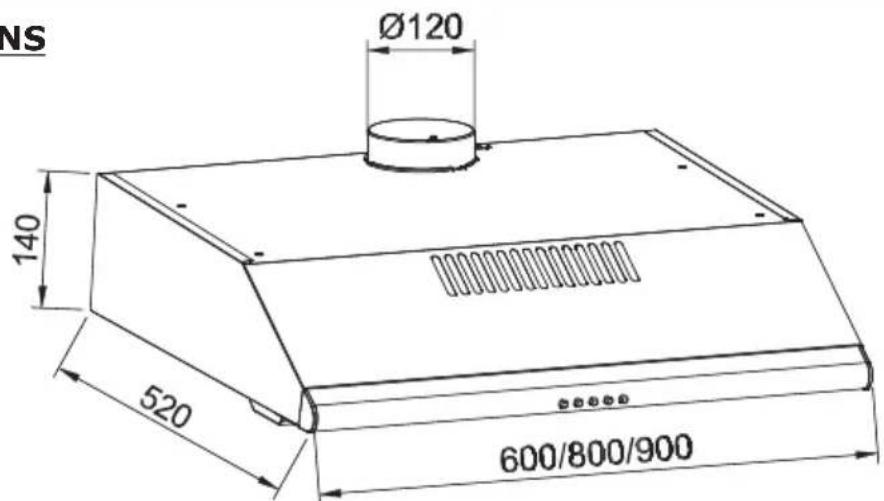

• ÉLIMINATION : Ne pas jeter ce produit avec les déchets ménagers. Le tri de ces ordures est nécessaire pour un traitement adapté. CARACTÉRISTIQUES DIMENSIONS 34La hotte peut être installée en version évacuation ou recyclage.

INSTALLATION ET UTILISATION

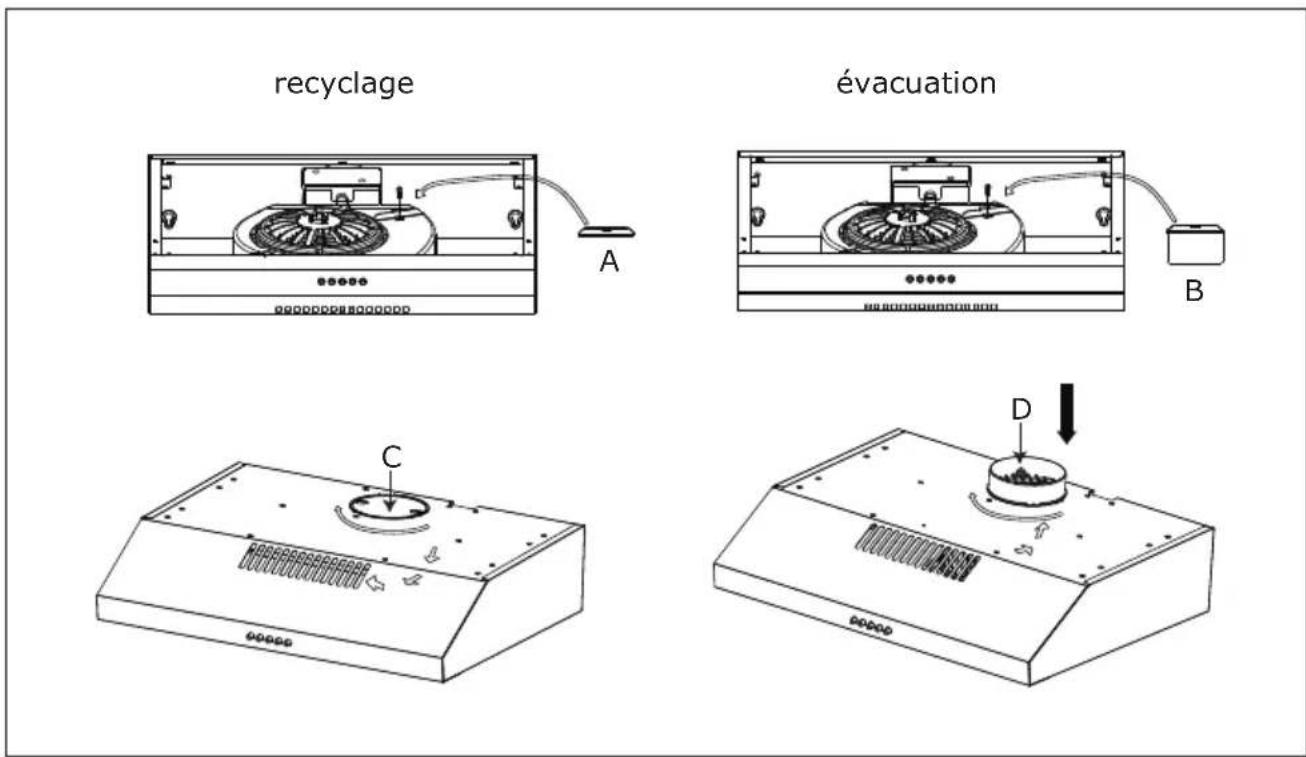

DESCRIPTION / CONNEXIONS POUR LES MODÈLES À UN OU DEUX MOTEURS Deux types de lamelles d’évacuation d’air sont fournis avec la hotte, A et B. Il y a une lamelle A et une lamelle B fournies avec les hottes à un moteur. Il y a deux lamelles A et deux lamelles B fournies avec les hottes à deux moteurs. En fonction du type d’installation choisi, il sera nécessaire ou non de changer la ou les lamelle(s) d’évacuation d’air. Avec la ou les lamelle(s) A, la hotte est en version recyclage. Avec la ou les lamelle(s) B, la hotte est en version évacuation. Par défaut la hotte est livrée en version recyclage, c’est-à-dire avec la ou les lamelle(s) A montée(s). La ou les lamelle(s) B est (sont) fournie(s) dans le sachet de vis au cas où il serait nécessaire d’installer la hotte en version évacuation. Pour une hotte à deux moteurs, il est indispensable que les lamelles de chaque moteur soient de même type pour que l’ensemble fonctionne. recyclage évacuation

35recyclage évacuation

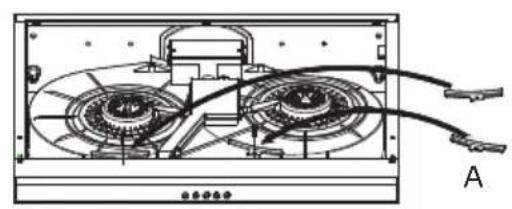

VéRIFIER SYSTéMATIQUEMENT QUE LA OU LES LAMELLES(S) MONTéE(S) EST(SONT) CORRECTE(S). Par défaut, la lamelle installée sur chaque moteur est la lamelle A, prévue pour un fonctionnement en version recyclage. Pour passer en version évacuation, démonter tout d’abord le panneau en métal de l’éclairage, puis remplacer la lamelle A par la lamelle B conservée dans le sachet avec les pièces détachées. Enlever la trappe de sortie d’air et installer l’adaptateur de sortie d’air avec le clapet anti-retour. Les filtres à charbon ne sont pas nécessaires en version évacuation. S’ils sont montés, les enlever. Version évacuation La hotte aspire les vapeurs de cuisson chargées de fumées et d’odeurs à travers les filtres à graisse et les expulse à l’extérieur via le tuyau de sortie. Dans cette version, les filtres à charbon actif ne sont pas nécessaires.

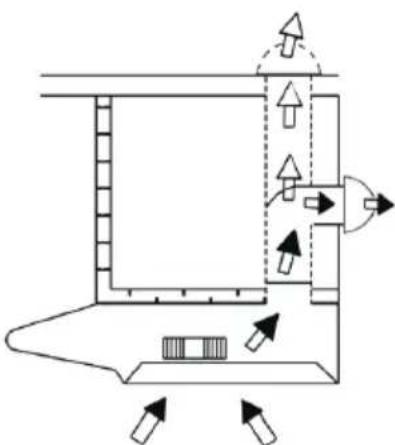

Choisir où le conduit va passer entre la hotte et l’extérieur. Un conduit droit et court assurera un meilleur fonctionnement de la hotte. 36* Le cablage électrique doit être effectué par une personne qualifiée, conformément aux normes et standards en vigueur. Mettre le système hors tension à l’entrée de service avant d’effectuer le cablage.

• Si le cable d’alimentation est endommagé, il doit être remplacé par le fabri- cant, un agent de service ou une autre personne tout aussi compétente afin d’éviter tout risque d’accident.

• Ne pas utiliser une prise ou une rallonge autre que celles fournies initiale- ment avec la hotte. Il faut choisir dès le début le type d’installation (recyclage ou évacu- ation). Pour une plus grande efficacité, nous vous recommandons d’installer la hotte en version évacuation. La hotte aspire les vapeurs de cuisson chargées de fumées et d’odeurs à travers les filtres à graisse et les filtres à charbon actif et réinjecte de l’air pur dans la pièce. Pour une efficacité constan- te, les filtres à charbon actif doivent être rem- placés régulièrement. Attention: Pas besoin de conduits en plastique ou métal rigide.

Un conduit long, des coudes et autres transitions réduisent les performanc- es de la hotte. Il faut en utiliser le moins possible. Des conduits plus larges peuvent être nécessaires pour améliorer les performances des longs tuyaux. L’air ne doit pas être libéré dans un conduit qui est utilisé pour évacuer les fumées des appareils qui br?lent du gaz ou d’autres combustibles. Les normes en vigueur concernant l’évacuation de l’air doivent être respectées. Consulter les autorités locales et les codes du batiment pour les exigences en matière de conduits d’évacuation. Installer un capuchon de toit ou de mur. Raccorder le conduit en métal rond au capuchon et remonter jusqu’à l’emplacement de la hotte.

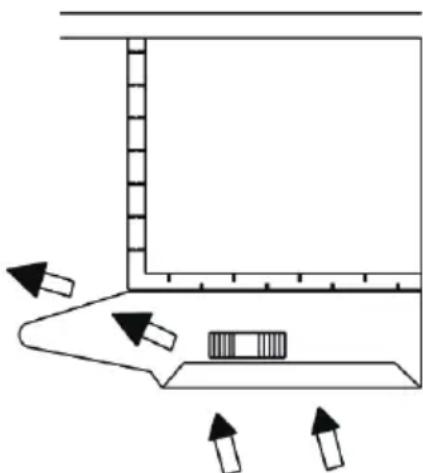

Installer le ou les filtre(s) à charbon actif. Noter que l’air est renvoyé dans la pièce via les fentes à l’avant de l’appareil. Version recyclage Raccordement électrique 37INSTALLATION Avant de commencer l’installation, pour mieux gérer la hotte, nous vous conseillons d’enlever le ou les filtres. Avant de la fixer, la conduite d’évacuation de l’air vers l’extérieur doit être installée. Utiliser une conduite d’évacuation avec: - la longueur minimum indispensable; - le moins de coudes possible (angle maximum du coude: 90°); - le matériel certifié (selon les normes locales, de construction et d’incendie); et aussi lisse que possible à l’intérieur. Il est également recommandé d’éviter les changements drastiques dans la section transversale (diamètre recommandé: 125 mm). Percer le trou pour la sortie d’air (133 mm de diamètre) dans la cuisine. Procéder à la fixation de la hotte: selon vos besoins, vous pouvez fixer la hotte au mur ou sous un meuble haut de la cuisine. IMPORTANT: Respecter la distance entre la table de cuisson et la partie inférieure de la hotte qui doit être d’au moins 650 mm pour une table électrique et 750 mm pour une table gaz. A)Fixation au mur

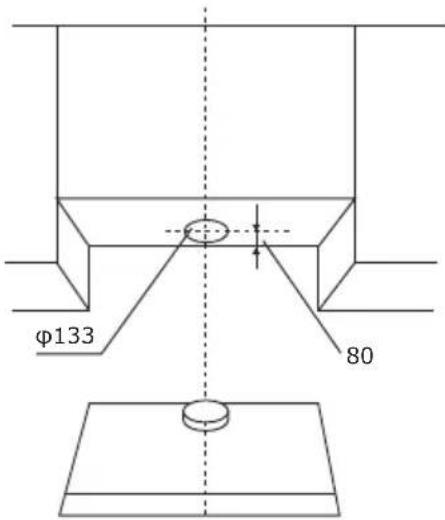

1. Tracez une ligne sur le mur à la verticale avec votre table de cuisson.

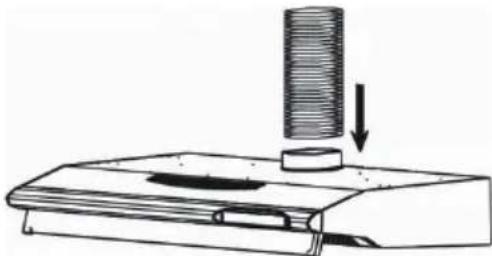

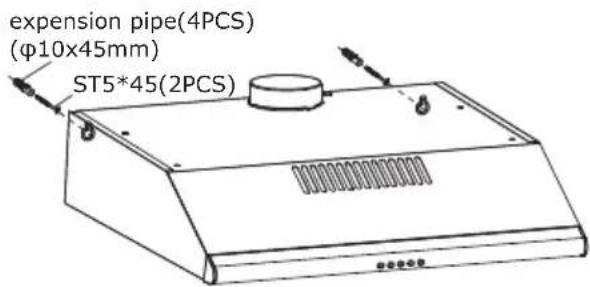

Marquez les 2 trous à percer dans le mur en respectant les distances indiquées. Réaliser les 2 trous et mettre en place les 2 chevilles φ10X45 fournies ou autres, mais toujours adaptées au type de mur. Prenez 2 des vis ST5x50 fournies et insérez-les dans les chevilles. Connectez un tube flexible à l'adaptateur de sortie de la hotte, puis serrer à l'aide d'un collier de serrage (non fournis). φ133

38B) Fixation sur meuble de cuisine

1. Tracez une ligne sur le mur à la verticale avec votre plaque de cuisson.

Pousser la hotte contre le placard de la cuisine et insérer les 4 vis ST4.2x30 en respectant les distances indiquées et en opérant depuis l'intérieur de la hotte. Connectez un tube flexible à l'adaptateur de sortie de la hotte, puis serrer à l'aide d'un collier de serrage (non fournis). H=650mm for electric hob H=750mm for gas hob

2. Procéder à la connection électrique.

2. Procéder à la connection électrique.

La longueur maximale possible pour la vis n° 1 est de 55 mm, pour la vis n° 3 est de 35 mm. L’installation est à présent terminée.

AVERTISSEMENT : NE PAS INSTALLER LES VIS OU LE DISPOSITIF DE

FIXATION CONFORMÉMENT À CES INSTRUCTIONS PEUT ENTRAÎNER DES RISQUES ÉLECTRIQUES. FONCTIONNEMENT - L’air évacué ne doit pas être aspiré dans un conduit qui est utilisé pour les émanations provenant d’appareils qui brûlent du gaz ou d’autres combusti- bles. - Si les instructions de montage d’une table de cuisson au gaz spécifient une distance supérieure à 750 mm, il faut la prendre en compte. - Les réglementations concernant l’évacuation de l’air vicié doivent être respectées. La hotte se met en marche en appuyant sur le bouton《ON/OFF》du bandeau de commande. L’interrupteur éclairage, 《LIGHT》, permet d’allumer et d’éteindre la lumière. Les interrupteurs ventilation, 《LOW》, 《MID》, 《HIGH》 permettent de régler la ventilation sur les 3 vitesses: Remarque :

OFF LOW MID HIGH LIGHT

40Les filtres à graisse doivent être nettoyés régulièrement (tous les deux mois d’utilisation, voire plus en cas d’usage intensif). Utiliser une solution chaude à base de détergent. Les filtres à graisse sont lavables, et si besoin au lave-vaisselle. Après plusieurs lavages, leur couleur peut changer. Cette décoloration n’entrave en rien leur bon fonctionnement et ne donne pas lieu à réclamation. ENTRETIEN FILTRES à GRAISSE

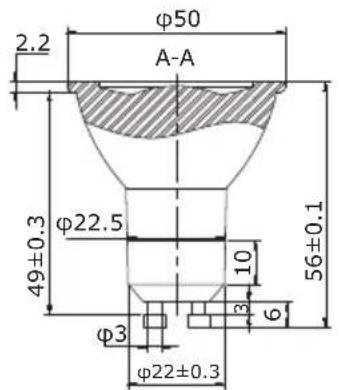

• Culot de lampe LED GU10 pour GHC640 GHC940 / code ILCOS selon norme 61231: DB-4-220/230-GU10-50 (DB est un module LED de type L selon ILCOS, 4 signifie que la puissance nominale est de 4W, 220/230 signifie plage de tension, Gu10 signifie type de culot de lampe, 50 signifie le diamètre maxi- mum de la lampe) Les dessins ci-joints montrent les dimensions de base pour le remplacement. L'unité de longueur est le mm. Cette hotte nécessite une lampe led (AC 230V 50hz, 2X4W Max).

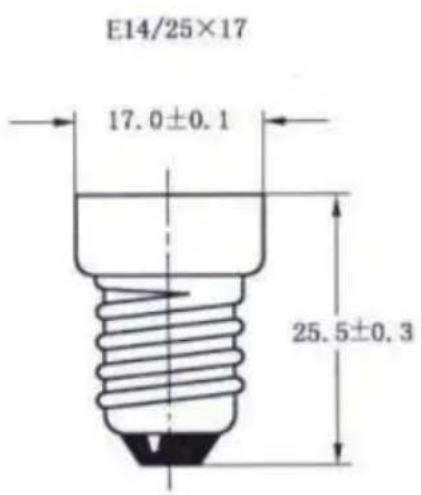

• Culot de lampe LED BULB E14 pour GHC625 GHC631 GHC831 GHC931 / code ILCOS selon norme 61231: DB-4-220/230-E14-35 (DB est un module LED de type L selon ILCOS, 4 signifie que la puissance nominale est de 4W, 220/230 signifie la plage de tension, E14 signifie le type de culot de lampe, 35 représente le diamètre maximum d'ampoule) L'unité de longueur est le mm. Cette hotte nécessite une lampe led (AC 230V 50hz, 1X4W Max). LAMPES Il est recommandé de changer les filtres charbon tous les 3 mois voire plus souvent si usage intensif. FILTRES CHARBON 41A A 2-φ5±0.02 10±0.02 φ50
