LD-12-15 - Éclairage BASETECH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation à découpage pour lampes LED
Marque	BaseTech
Modèle	LD-12-15
Tension d'entrée	200-240 V CA, 50/60 Hz
Courant d'entrée max.	0,2 A
Tension de sortie	12 V CC
Courant de sortie	1,25 A
Puissance de sortie max.	15 W
Tolérance de tension	±5 %
Ondulation (P-P)	<120 mV
Rendement	83 %
Protections	Surcharge, surtension, court-circuit, surchauffe
Indice de protection	IP20 (intérieur sec)
Classe de protection	II (double isolation)
Refroidissement	Convection naturelle
Câbles d'entrée/sortie	HO3VVH2-F 2 x 0,75 mm²
Longueur de dénudage	7 mm
Conditions de fonctionnement	0 à 40 °C, 20 à 90 % HR (sans condensation)
Dimensions (L x l x h)	90 x 40,5 x 24 mm
Poids	65 g
Utilisation prévue	Intérieur, avec lampes LED
Installation	Par un électricien qualifié

FOIRE AUX QUESTIONS - LD-12-15 BASETECH

Quels types de lampes puis-je utiliser avec cette alimentation ?

Cette alimentation est conçue exclusivement pour les lampes à diodes électroluminescentes (LED) fonctionnant en courant continu 12 V. Ne l'utilisez pas avec d'autres types d'éclairage.

Puis-je utiliser ce bloc d'alimentation à l'extérieur ?

Non, l'appareil est uniquement destiné à une utilisation à l'intérieur dans des endroits secs. Son indice de protection IP20 ne le protège ni contre l'eau ni contre l'humidité.

Quelle est la longueur maximale du câble de sortie ?

Le câble de sortie vers les lampes LED ne doit pas dépasser 2 mètres pour garantir un fonctionnement correct.

Que faire en cas de surcharge ou de court-circuit ?

L'alimentation est protégée électroniquement : en cas de surcharge, surtension, court-circuit ou surchauffe, elle se coupe automatiquement. Une fois le défaut éliminé, elle se rétablit automatiquement.

Dois-je respecter la polarité lors du raccordement ?

Oui, il est impératif de respecter les polarités indiquées sur l'étiquette : le pôle positif (+) et le pôle négatif (-) doivent être correctement connectés.

Puis-je couvrir l'alimentation pendant son fonctionnement ?

Non, ne bloquez jamais la circulation d'air et ne couvrez pas l'appareil. Il refroidit par convection naturelle ; une ventilation insuffisante peut entraîner une surchauffe.

Comment installer correctement cet appareil ?

L'installation doit être réalisée par une personne ayant des connaissances en électricité (électricien qualifié). Respectez les cinq règles de sécurité et les schémas de câblage fournis.

Que signifient les symboles sur l'appareil ?

L'éclair dans un triangle avertit d'un risque de décharge électrique. Le point d'exclamation signale des informations importantes. Les autres symboles indiquent la classe de protection II, l'utilisation en intérieur, etc.

Cet appareil nécessite-t-il un entretien ?

Non, le produit ne nécessite aucune maintenance. Ne le démontez jamais ; les réparations doivent être effectuées uniquement par un technicien agréé.

Comment éliminer ce produit en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Il doit être recyclé conformément aux dispositions légales en vigueur pour les déchets électroniques.

MODE D'EMPLOI LD-12-15 BASETECH

Le produit est une alimentation à découpage avec une tension de sortie constante de 12 V/CC pour une utilisation avec des lampes à diodes électroluminescentes (LED). Un circuit de protection électronique coupe l'alimentation électrique en cas de surcharge, de surtension, de court-circuit et de surchauffe. L'alimentation électrique sera automatiquement rétablie après l'élimination de la panne.

Il est uniquement destiné à une utilisation à l'intérieur. Dans tous les cas, le contact avec l'humidité doit être évité.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

- Alimentation électrique

- Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Ce produit doit être utilisé en intérieur dans des endroits secs.

Le produit est conçu selon la classe de protection II (isolation renforcée ou double, isolation de protection).

Appareils de commande de sécurité avec protection contre les courts-circuits.

Convertisseur indépendant conçu pour faire fonctionner les lampes sans couvercle ni mesures de sécurité supplémentaires.

Luminaires montés en surface adaptés pour une fixation directe sur des surfaces normalement inflammables.

Le transformateur électronique peut être placé sur des surfaces en bois.

Protection de l'appareillage de commande de lampe contre la surchauffe à des températures ≥ 100 °C.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

a) Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériau d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :

• ne fonctionne plus correctement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

b) Appareils raccordés

- Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

c) Indice de protection (IP20)

• Il existe une protection contre le contact avec les composants sous tension et contre la pénétration de particules étrangères > 12,5 mm.
• Il n'existe aucune protection contre l'eau, les gaz combustibles et les vapeurs.
• Il est recommandé d'installer l'appareil dans une armoire de commande offrant le degré de protection souhaité.

d) Produit

L'alimentation électrique ne doit être utilisée qu'avec des lampes LED.

e) Installation

Attention, risque pour la sécurité !

Le produit ne doit être installé que par des personnes ayant des connaissances et une expérience pertinentes en matière d'électricité ! *)

En cas de mauvaise installation, vous risquez : • votre propre vie

- la vie de l'utilisateur de l'appareil électrique

Si l'appareil n'est pas installé correctement, vous risquez de graves dommages matériels, par exemple un incendie.

Vous risquez de voir votre responsabilité personnelle engagée pour des dommages corporels et matériels. Consultez toujours un électricien !

*) Connaissances techniques requises pour effectuer l'installation :

Pour l'installation, les connaissances spécialisées suivantes sont particulièrement requises :

- Les « Cinq règles de sécurité » : Débrancher du secteur ; protéger contre une mise sous tension accidentelle ; s'assurer de l'absence de tension ; mise à la terre et court-circuit ; couvrir ou protéger les parties adjacentes sous tension

- Utilisation d'outils, de dispositifs de mesure et d'équipements de protection individuelle appropriés, le cas échéant

- Analyse des résultats des mesures

- Utilisation de matériaux d'installation électrique pour répondre aux exigences de déconnexion

- Indices de protection IP

- Installation de matériel d'installation électrique

- Le type d'alimentation électrique (schéma TN, schéma IT, schéma TT) et les critères de connexion correspondants (mise à la terre classique, mise à la terre de protection, mesures supplémentaires nécessaires, etc.)

Si vous n'êtes pas un professionnel, ne le faites pas vous-même, faites-le réaliser par un spécialiste.

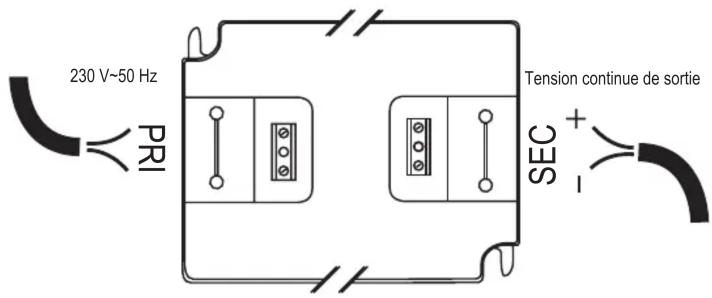

Illustration des files

Important

• Respectez les polarités comme indiqué dans le schéma de câblage.
• Le câble de sortie vers les lampes à LED doit être ≤ 2 m.
• Ne bloquez pas la circulation de l'air et ne couvrez pas l'appareil. Cet appareil est conçu pour le refroidissement par convection et ne nécessite pas de ventilateur externe. Voir « Caractéristiques techniques » pour les conditions de fonctionnement et de stockage.
• Les charges indiquées sur l'étiquette de l'alimentation électrique et dans les « Caractéristiques techniques » ne doivent pas être dépassées.
• Appariez le pôle positif (+) au pôle négatif (-) comme indiqué sur l'étiquette d'évaluation du produit.

230 V~50 Hz PRI Tension continue de sortie SEC + I

Entretien

Le produit ne nécessite aucune maintenance et ne doit jamais être démonté, quelle que soit la raison. Seul un expert agréé est habilité à effectuer les réparations.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

N° de commande	2266202 2266524	2265915 2265916	2265917 2265918
Modèle n° LD-12-6 LD-12-12 LD-12-15 LD-12-20 LD-12-30 LD-12-50
Tension de fonctionnement	200 - 240 V/CA, 50 - 60 Hz
Courant de fonctionnement (max.)	0,1 A 0,2 A	0,2 A 0,3 A	0,3 A 0,4 A
Tension de sortie	12 V
Courant de sortie	0,5 A	1 A	1,25 A	1,66 A	2,5 A	4,16 A
Puissance de sortie (max.)	6 W	12 W	15 W	20 W	30 W	50 W
Tolérance de tension	± 5 %
Ondulation (P-P)	<120 mV	<120 mV	<120 mV	<240 mV	<3 V	<150 mV
Efficacité	78 % 78 %	83 % 85 %	86 %	87 %
Agréments/Normes	2014/35/EU CE LVD, 2014/30/EU EMC
Protection	Surcharge, surtension, court-circuit, surchauffe
Refroidissement	Convection
Protection contre les infiltrations	IP20
Classe de protection	II
Câbles d'entrée/ de sortie	HO3VVH2-F 2 x 0,75 mm ^2
Longueur de la bande	7 mm
Conditions de fonctionnement	0 à 40 °C, 20 à 90 % HR (sans condensation)
Conditions de stockage	0 à 80 °C, 10 à 90 % HR (sans condensation)
Dimensions (L x l x h)	127 x 50 x 11,2 mm	127 x 50 x 11,2 mm	90 x 40.5 x 24 mm	103 x 35.5 x 16,5 mm	160 x 58 x 18 mm	160 x 58 x 18 mm
Poids	120 g	120 g	65 g	78 g	170 g	170 g

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
