300755 - Répéteur Wi-Fi CSL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur Wi-Fi
Marque	CSL
Modèle	300755
Norme Wi-Fi	802.11 b/g/n
Bande de fréquence	2,4 GHz
Débit maximal	300 Mbps (2T2R)
Modes de fonctionnement	Répéteur, Point d'accès (AP), Client
Méthodes d'installation	WPS (bouton), navigateur web, clé WPA
Sécurité sans fil	WPA/WPA2-PSK
Interfaces	1 port Ethernet RJ45 10/100
Antennes	2 antennes internes (2T2R)
Témoins lumineux	Power, WPS, Ethernet, WLAN
Alimentation	Via port micro-USB (5V, 1A) - adaptateur secteur non inclus
Dimensions (L x P x H)	Environ 80 x 60 x 30 mm
Poids	Environ 100 g
Contenu de l'emballage	Répéteur Wi-Fi, câble LAN, mode d'emploi
Configuration par défaut	SSID : WLAN-AP (mode AP) ou WLAN-Repeater (mode répéteur) ; identifiant/mot de passe : admin/admin
Adresse IP par défaut	192.168.100.253
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas ouvrir, éviter l'humidité, température élevée, sources de chaleur. Tenir hors de portée des enfants.

FOIRE AUX QUESTIONS - 300755 CSL

Comment installer le répéteur Wi-Fi CSL 300755 en mode répéteur via WPS ?

Placez le sélecteur latéral sur Repeater. Attendez que le témoin Power devienne vert. Appuyez sur le bouton WPS du répéteur (le témoin WPS clignote). Puis, dans les 2 minutes, appuyez sur le bouton WPS de votre routeur. Si la connexion réussit, le témoin WPS reste allumé.

Comment installer le répéteur via un navigateur web ?

Connectez votre ordinateur au répéteur (par Wi-Fi ou câble LAN). Ouvrez un navigateur et saisissez wlan.repeater ou l'adresse IP 192.168.100.253. Connectez-vous avec identifiant et mot de passe admin. Utilisez l'assistant d'installation pour rechercher votre réseau Wi-Fi et configurer la sécurité.

Quels sont les différents modes de fonctionnement du répéteur ?

Le répéteur peut fonctionner en trois modes : Répéteur (étend la portée d'un réseau Wi-Fi existant), Point d'accès (AP) (transforme une connexion filaire en Wi-Fi), et Client (connecte un appareil filaire à un réseau Wi-Fi). Le sélecteur à trois positions permet de choisir le mode.

Que signifient les différents témoins lumineux ?

Power : vert (marche), rouge (erreur), éteint (hors tension). WPS : allumé (succès), clignotant (actif), rapide (échec). Ethernet : allumé (câble connecté), clignotant (transfert de données). WLAN : allumé (Wi-Fi actif), clignotant (transfert de données).

Comment configurer le répéteur en mode Client ?

Placez le sélecteur sur Client. Connectez le répéteur à votre appareil (TV, console, etc.) via le câble LAN. Utilisez WPS ou le navigateur web pour connecter le répéteur à votre réseau Wi-Fi. Une fois connecté, l'appareil filaire accède à Internet via le répéteur.

Quel est le SSID par défaut du répéteur ?

En mode AP, le SSID par défaut est WLAN-AP. En mode Répéteur, le SSID par défaut est WLAN-Repeater. En mode Client, le répéteur n'émet pas de réseau Wi-Fi, il se connecte à un réseau existant.

Comment réinitialiser le répéteur aux paramètres d'usine ?

Appuyez sur le bouton de réinitialisation (Reset) situé sur l'appareil pendant environ 5 secondes jusqu'à ce que les témoins clignotent. Les paramètres reviennent aux valeurs par défaut (SSID, mot de passe admin, etc.).

Puis-je utiliser le répéteur avec n'importe quel routeur ?

Oui, le répéteur est compatible avec la plupart des routeurs Wi-Fi utilisant la bande 2,4 GHz et le standard 802.11 b/g/n. Pour une installation via WPS, le routeur doit supporter cette fonction.

Quelles sont les consignes de sécurité importantes ?

Ne jamais ouvrir l'appareil. Évitez l'humidité, les sources de chaleur et les chocs. Utilisez-le uniquement dans des endroits secs. Tenez-le hors de portée des enfants. Ne l'utilisez pas s'il est endommagé.

Comment connecter mon ordinateur au répéteur pour le configurer ?

Vous pouvez vous connecter via Wi-Fi (recherchez le SSID par défaut) ou via un câble LAN branché entre votre ordinateur et le répéteur. Si vous utilisez le Wi-Fi, le répéteur doit être en mode AP ou Répéteur.

MODE D'EMPLOI 300755 CSL

Vous mercions vivement pour l'achat d'un produit de la société CSL. Afin que vous profitiez longtemps de ce produit, nous vous remercions de bien vouloir lire attentivement le guide rapide ci-dessous.

1 Étendue de la livraison

• Répéteur Wi-Fi 2T2R 300 Mo
- Câble LAN
- Mode d'emploi

2 Détails sur le produit

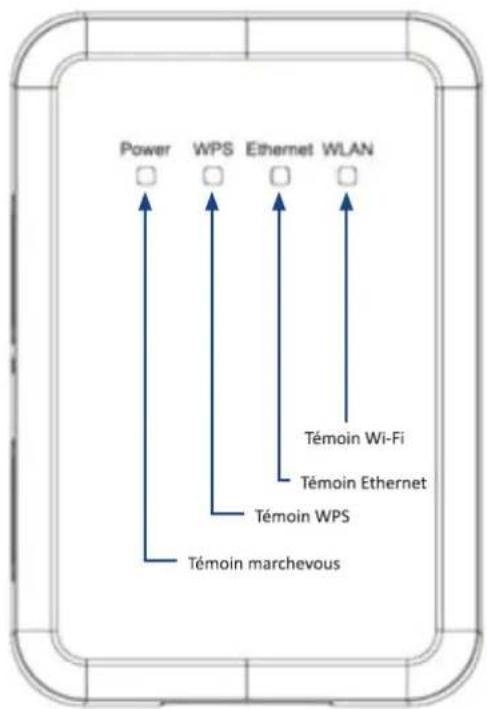

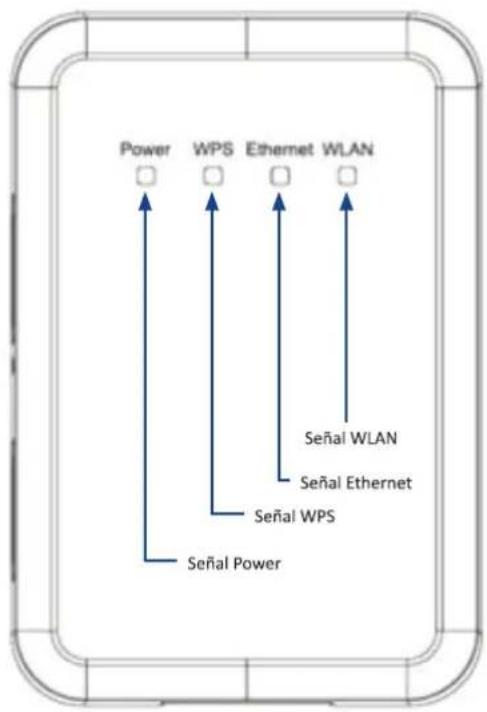

3 Témoins

Marche	Vert	En marche
	Rouge	Système en cours de chargement ou erreur
	Éteint	L'adaptateur n'est pas en marche
WPS	Allumé	WPS terminé avec succès
	Clignotant	WPS actif
	Clignotement rapide	Échec WPS
	Clignotement périodique	Conflit WPS - plusieurs participants
	Éteint	WPS non actif
Ethernet	Allumé	Câble LAN raccordé - réseau actif
	Clignotant	Données en cours de transmission
	Éteint	Pas de câble LAN raccordé ou appareil réseau non activé
Wi-Fi	Allumé	Wi-Fi actif
	Clignotant	Données en cours de transmission
	Éteint	Wi-Fi non activé

4 Aperçu des modes de service

Répéteur	En mode de service « Repeater », le répéteur Wi-Fi augmente la portée de votre réseau Wi-Fi existant ou du point d'accès Wi-Fi disponible. Les périphériques réseau peuvent au choix être reliés à l'interface Wi-Fi ou LAN du répéteur Wi-Fi.
AP (Access Point, point d'accès)	En mode « AP » (Access Point - point d'accès), le répéteur Wi-Fi fonctionne en tant que point d'accès permettant de relier plusieurs périphériques Wi-Fi au périphérique connecté à l'interface LAN (par ex. rou- teur). Cela permet par exemple de doter les périphériques sans fonction Wi-Fi de cette fonction. Attention ! Les périphériques Wi-Fi reliés au répéteur Wi-Fi ne reçoivent pas leur adresse IP de ce dernier, mais du périphérique connecté à l'interface LAN.
Client	En mode Client, le répéteur Wi-Fi fonctionne comme adaptateur réseau Wi-Fi, permettant ainsi d'intégrer sans fil des périphériques non compatibles Wi-Fi, tels que le téléviseur, les décodeurs numériques, l'imprimante ou les consoles de jeu avec une connexion réseau à votre réseau ou de les connecter sans fil à Internet.

5 Installation en mode répéteur

Après la mise en marche du répéteur Wi-Fi, placez le sélecteur à trois positions latéral sur la position « Repeater » et attendez que le témoin s'allume en vert.

5.1 Installation via WPS (recommandée)

Prérequis:

le routeur ou point d'accès (Access Point) du réseau Wi-Fi à amplifier doit prendre en charge le standard WPS et être activé pour ce standard.

Le SSID (nom de réseau) doit être configuré comme étant visible et si un filtre d'adresse MAC est activé, l'adresse MAC du répéteur Wi-Fi doit être indiquée comme une exception. Appuyez sur la touche WPS sur votre répéteur Wi-Fi. Le témoin WPS commence à clignoter. Appuyez sur la touche WPS de votre routeur ou point d'accès (Access Point) dont vous souhaitez étendre la portée du réseau Wi-Fi dans un délai de 2 minutes. Si le cryptage Wi-Fi s'est achevé avec succès, le témoin WPS s'allume en continu.

Cette opération permet de récupérer le SSID (nom de réseau), ainsi que le cryptage du réseau Wi-Fi dont la portée doit être étendue. Les périphériques déjà connectés au réseau Wi-Fi ne doivent donc pas être reconfigurés et vous pouvez continuer à les utiliser.

5.2 Installation via un navigateur Web

Pour l'installation via un navigateur Web, connectez-vous au répéteur Wi-Fi en suivant les instructions du chapitre 8. Cliquez sur la barre de navigation à gauche, dans le menu « Assistant d'installation ». Cliquez sur « Rechercher des réseaux Wi-Fi » pour chercher le réseau sans fil dont la portée doit être étendue. Sélectionnez le réseau souhaité. Cliquez sur « Suivant ».

Configurez la même option de sécurité pour le répéteur Wi-Fi que celle configurée pour votre réseau Wi-Fi existant à étendre (dans la figure ci-après, nous avons choisi l'option « Aucun » à titre d'exemple). Saisissez le code d'accès déjà utilisé dans votre réseau Wi-Fi existant et notez-le. Cliquez sur « Suivant ».

Le répéteur Wi-Fi offre une fonction d'itinérance sans fil lorsque vous sélectionnez l'option « Synchroniser le SSID et le cryptage du réseau Wi-Fi dont la portée doit être augmentée avec le répéteur Wi-Fi ». Dans le cas contraire, vous devrez configurer le SSID et le cryptage du répéteur manuellement. Cliquez sur « Terminer » pour quitter l'assistant d'installation.

Après la mise en marche du répéteur Wi-Fi, placez le sélecteur à trois positions latéral sur la position « AP » et attendez que le témoin s'allume en vert. Connectez le répéteur Wi-Fi en utilisant le câble LAN fourni au périphérique auquel vous souhaitez ajouter la fonction Wi-Fi (par ex. routeur).

6.1 Installation via WPS (recommandée)

Prérequis : votre terminal (ordinateur, imprimante etc.) doit prendre en charge le standard WPS et le standard WPA ou WPA2. Appuyez sur la touche WPS sur votre répéteur Wi-Fi. Le témoin WPS commence à clignoter. Appuyez sur la touche WPS de votre périphérique dans un délai de 2 minutes. Utilisez par ex. un ordinateur doté du système d'exploitation Windows Vista ou d'une version supérieure. Connectez-vous simplement au répéteur Wi-Fi du réseau Wi-Fi. Si le cryptage Wi-Fi s'est achevé avec succès, le témoin WPS s'allume en continu.

6.2 Installation via une clé WPA

Prérequis : votre terminal (ordinateur, imprimante etc.) doit prendre en charge le standard WPA ou WPA2. Connectez votre périphérique à l'AP Wi-Fi du réseau Wi-Fi, puis saisissez la clé WPA/WPA2 inscrite sur le répéteur Wi-Fi.

6.3 Set-up using a WEB browser

Pour l'installation via un navigateur Web, connectez-vous au répéteur Wi-Fi en suivant les instructions du chapitre 8. Cliquez sur la barre de navigation à gauche, sur l'option « Assistant d'installation ». Définissez le SSID et le code d'accès et notez ces deux informations. Cliquez sur « Terminer » pour terminer l'installation.

7 Installation en mode Client

Après la mise en marche du répéteur Wi-Fi, placez le sélecteur à trois positions latéral sur la position « Client » et attendez que le témoin s'allume en vert.

7.1 Installation via WPS (recommandée)

Connectez le répéteur Wi-Fi au port réseau de votre périphérique (par ex. téléviseur, décodeur numérique, imprimante ou console de jeu) auquel vous souhaitez ajouter la fonction Wi-Fi à l'aide du câble LAN fourni.

Prérequis :

le routeur Wi-Fi ou le point d'accès Wi-Fi (Access Point) avec lequel le périphérique doit être connecté doit prendre en charge le WPS et activé pour ce standard.

Le SSID (nom de réseau) doit être configuré comme étant visible et si un filtre d'adresse MAC est activé, l'adresse MAC du répéteur Wi-Fi doit être indiquée comme une exception.

Appuyez sur la touche WPS sur votre répéteur Wi-Fi. Le témoin WPS commence à clignoter.

Appuyez sur la touche WPS de votre routeur ou point d'accès (Access Point) de votre réseau Wi-Fi existant dans un délai de 2 minutes.

Si le cryptage Wi-Fi s'est achevé avec succès, le témoin WPS s'allume en continu.

7.2 Installation via un navigateur Web

Connectez le répéteur Wi-Fi au port réseau de votre ordinateur en utilisant le câble LAN fourni. Pour l'installation via un navigateur Web, connectez-vous au répéteur Wi-Fi en suivant les instructions du chapitre 8.

Cliquez sur la barre de navigation à gauche, dans le menu « Assistant d'installation ». Cliquez sur « Rechercher des réseaux Wi-Fi » pour chercher le réseau sans fil avec lequel établir une connexion. Sélectionnez le réseau sans fil correspondant et cliquez sur « Suivant ».

Saisissez les données de cryptage du réseau sans fil choisi. Cliquez sur «Terminer » pour terminer l'installation.

Puis, connectez le répéteur Wi-Fi au port réseau de votre périphérique (par ex. téléviseur, décodeur numérique, imprimante ou console de jeu) auquel vous souhaitez ajouter la fonction Wi-Fi à l'aide du câble LAN fourni.

8 Connexion avec le répéteur Wi-Fi

8.1 Établir la connexion par Wi-Fi

Vous trouverez ci-après la façon de procéder avec Windows 7 à titre d'exemple. Pour connecter la carte réseau Wi-Fi de votre ordinateur au répéteur Wi-Fi, procédez comme suit :

Cliquez sur le symbole dans la barre des tâches. (nota: une carte réseau Wi-Fi doit être installée dans votre ordinateur). Sélectionnez le réseau sans fil souhaité et cliquez sur « Connecter ».

Veuillez noter qu'en mode de service AP, le répéteur Wi-Fi est préen-codé. La clé WPA se trouve sur le boîtier du répéteur Wi-Fi. Saisissez-la lorsque le système vous y invite.

Votre ordinateur s'est connecté avec succès au réseau sans fil lorsqu'il affiche « Connecté ».

Le SSID par défaut du répéteur Wi-Fi est en :

-mode AP: WLAN-AP

- mode Répéteur : WLAN-Repeater

En mode Client, vous pouvez exclusivement vous connecter au répéteur Wi-Fi via l'interface LAN, mais pas par Wi-Fi.

8.2 Établir la connexion par LAN

Pour permettre la configuration du répéteur Wi-Fi via LAN, vous devez relier votre ordinateur à l'interface LAN du répéteur Wi-Fi à l'aide du câble LAN fourni.

8.3 Accès au site Internet

Après l'établissement de la connexion avec le répéteur Wi-Fi, vous pouvez accéder à ce dernier via un navigateur sur votre ordinateur afin de le configurer.

Ouvrez un navigateur sur votre ordinateur et saisissez « wlan.repeater » dans la ligne d'adresse correspondante avant d'appuyer sur la touche Entrée. Si cette façon de procéder ne fonctionne pas, configurez votre ordinateur selon les instructions du chapitre 8.4 et saisissez l'adresse IP 192.168.100.253 dans votre navigateur (Adresse IP par défaut du répéteur Wi-Fi).

Dans la fenêtre de connexion, saisissez l'identifiant et le mot de passe. L'identifiant et le mot de passe par défaut sont « admin ».

Vous pouvez ensuite configurer le répéteur Wi-Fi en fonction de vos besoins. Il peut quelquefois s'avérer nécessaire de redémarrer l'ordinateur en cas de modification des paramètres.

Vous trouverez ci-après la façon de procéder avec Windows 7 à titre d'exemple. Configurez votre carte ou adaptateur réseau manuellement en procédant comme suit: Avec le bouton droit de la souris, cliquezw

sur le symbole dans la barre

des tâches et sélectionnez « Ouvrir le centre réseau et partage ».

Troubleshoot problems

Dans la nouvelle fenêtre, cliquez sur la carte réseau ou l'adaptateur réseau Wi-Fi utilisé(e) pour vous connecter au répéteur Wi-Fi au niveau de « Connexions ».

Nota : en mode Client, vous pouvez exclusivement vous connecter au répéteur Wi-Fi via l'interface LAN.

Sélectionnez désormais le menu « Propriétés ».

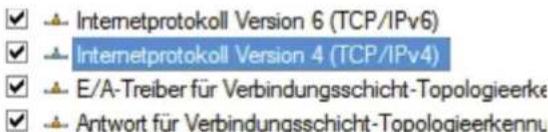

Double-cliquez sur « Protocole Internet version 4 (TCP/IPv4) ».

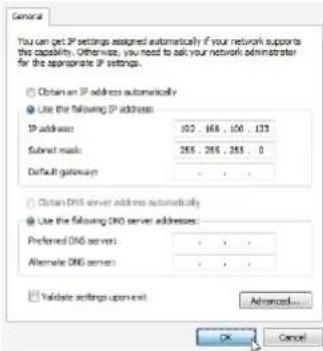

Configurez l'adresse IP de votre ordinateur sur 192.168.100.X (X étant un nombre entier compris entre 2 et 252) et le masque sous-réseau sur 255.255.255.0. Définissez la passerelle et l'adresse IP du serveur DNS. Vous pouvez laisser ces deux adresses vides si vous ne connaissez pas la passerelle et le serveur DNS. Cliquez sur « OK ».

Veillez à restaurer l'adresse IP et l'adresse du serveur DNS sur « Obtenir automatiquement » à la fin de la configuration.

9 Consignes de sécurité et exclusion de responsabilité

Veuillez ne jamais essayer d'ouvrir l'appareil afin de procéder à des réparations ou des transformations. Évitez tout contact avec les tensions secteur. Ne court-circuitez en aucun cas le produit. L'appareil n'est pas étanche, veuillez exclusivement l'utiliser dans des endroits secs. Protégez-le contre une humidité relative élevée, l'eau et la neige. Éloignez impérativement l'appareil de températures élevées.

Ne soumettez pas l'appareil à des variations subites de température ou à de fortes vibrations car les composants électroniques pourraient subir des dommages. Avant l'utilisation, vérifiez que l'appareil ne présente pas de dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou s'il a été endommagé d'une autre manière. Veuillez également respecter les dispositions et limitations nationales en vigueur. N'utilisez pas cet appareil à d'autres fins que celles décrites dans le présent guide.

Ce produit n'est pas un jouet. Tenez-le hors de portée des enfants et des personnes atteintes de troubles mentaux. Les réparations ou modifications apportées à l'appareil par une personne autre que le fournisseur d'origine rendent les droits à garantie ou réclamation caduques. L'appareil doit exclusivement être utilisé par des personnes ayant lu et compris le présent guide. Les spécifications de l'appareil peuvent changer sans préavis spécifique.

10 Consignes de recyclage

Les appareils électriques et électroniques ne doivent pas être jetés dans les ordures ménagères conformément à la directive européenne DEEE. Leurs composants doivent être recyclés ou revalorisés séparément, car des composants toxiques ou dangereux pourraient causer des dommages durables à l'environnement en cas de recyclage non conforme.

Les appareils électriques et électroniques ne doivent pas être jetés dans les ordures ménagères conformément à la directive européenne DEEE. Leurs composants doivent être recyclés ou revalorisés séparément, car des composants toxiques ou dangereux pourraient en tant que consommateur, vous êtes tenu de retourner gratuitement les appareils électriques et électroniques arrivés en fin de vie à leur fabricant, à leur lieu de vente ou à des points de collecte publics prévus à cet effet conformément à la loi allemande relative aux appareils électriques. Le droit national compétent règle les détails à cet égard.

Le symbole sur le produit, la notice d'utilisation et/ou l'emballage renvoie vers ces directives. Grâce à cette séparation des matières, à la revalorisation et au recyclage d'appareils usagés, vous contribuez de manière essentielle à la protection de notre environnement.

Par la présente, la société CSL Computer GmbH & Co. KG, déclare que l'appareil 28990 est conforme aux exigences essentielles et aux autres dispositions en vigueur de la directive 1999/5/CE. Une déclaration de conformité complète est disponible auprès de: CSL Computer GmbH & Co. KG, Sokelantstraße 35, D-30165 Hannovre

En mode Client, vous pouvez exclusivement vous connecter au répéteur Wi-Fi via l'interface LAN, mais pas par Wi-Fi.

8.2 Establecer conexión a través de LAN
