Type de produit	Commutateur HDMI
Marque	Primewire
Modèle	305456
Nombre d'entrées	3 x HDMI
Nombre de sorties	1 x HDMI
Standards pris en charge	3D, HDCP, 30/36/48Bit Deep Color, DTS-HD/Dolby TrueHD, LPCM7.1, DTS, Dolby-AC3, DSD, CEC
Résolution maximale	2160p @60 Hz UHD
Alimentation	5 V 1 A CC (bloc d'alimentation coaxial 5,5 mm/2,1 mm)
Mode de commutation	Automatique et manuelle (télécommande ou touche avant)
Télécommande	Oui, avec pile bouton CR2025 incluse
Affichage LED	Oui, pour la connexion active
Température ambiante	5-40 °C
Contenu de la livraison	Commutateur, télécommande, bloc d'alimentation, mode d'emploi
Consignes de sécurité	Ne pas ouvrir l'appareil, éviter l'eau et l'humidité, protéger des fortes températures et vibrations
Mise au rebut	Conforme à la directive DEEE 2012/19/UE - ne pas jeter avec les ordures ménagères
Réparabilité	Toute réparation non effectuée par le fournisseur annule la garantie

FOIRE AUX QUESTIONS - 305456 Primewire

Comment brancher le commutateur HDMI ?

Éteignez tous les appareils. Connectez vos sources (lecteur Blu-ray, console, etc.) aux entrées HDMI du commutateur, puis reliez la sortie à votre téléviseur. Branchez le bloc d'alimentation 5V fourni si nécessaire. Allumez ensuite les appareils.

Comment commuter manuellement entre les entrées ?

Vous pouvez utiliser la touche à l'avant du commutateur ou la télécommande pour passer d'une entrée à l'autre. Le commutateur bascule alors sur le port sélectionné.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que la pile bouton CR2025 est correctement insérée et que la bande de protection a été retirée. Si le problème persiste, remplacez la pile. Assurez-vous également qu'aucun obstacle ne bloque le récepteur infrarouge.

Quelle résolution maximale supporte le commutateur ?

Le commutateur supporte une résolution maximale de 2160p (4K UHD) à 60 Hz, avec Deep Color et HDCP.

Pourquoi mon appareil connecté n'est-il pas détecté ?

Vérifiez que l'appareil est allumé et que le câble HDMI est bien enfoncé. Le commutateur détecte automatiquement la source active selon la priorité Entrée 1 > Entrée 2 > Entrée 3. Si aucune source n'est active, l'affichage LED reste éteint. Essayez de commuter manuellement.

Puis-je utiliser le commutateur sans bloc d'alimentation ?

Certains appareils HDMI fournissent une alimentation de 5V sur le câble, mais ce n'est pas garanti. Si votre commutateur ne s'allume pas, branchez le bloc d'alimentation 5V 1A fourni sur la prise coaxiale.

Que faire si l'affichage LED ne s'allume pas ?

Assurez-vous que le bloc d'alimentation est branché et que la prise fonctionne. Vérifiez également qu'une source active est connectée : le LED s'allume uniquement lorsqu'un signal est détecté sur l'entrée sélectionnée.

Comment nettoyer le commutateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de liquides ni de produits abrasifs pour éviter d'endommager les composants électroniques.

Puis-je utiliser le commutateur avec des appareils 4K ?

Oui, le commutateur supporte la résolution 4K UHD (2160p) à 60 Hz avec HDCP, ce qui le rend compatible avec la plupart des sources et téléviseurs 4K.

Où trouver la déclaration de conformité ?

La déclaration de conformité complète peut être obtenue en contactant WD Plus GmbH à l'adresse : Wohlenbergstraße 16, 30179 Hanovre, Allemagne. Le numéro d'enregistrement DEEE est DE 67896761.

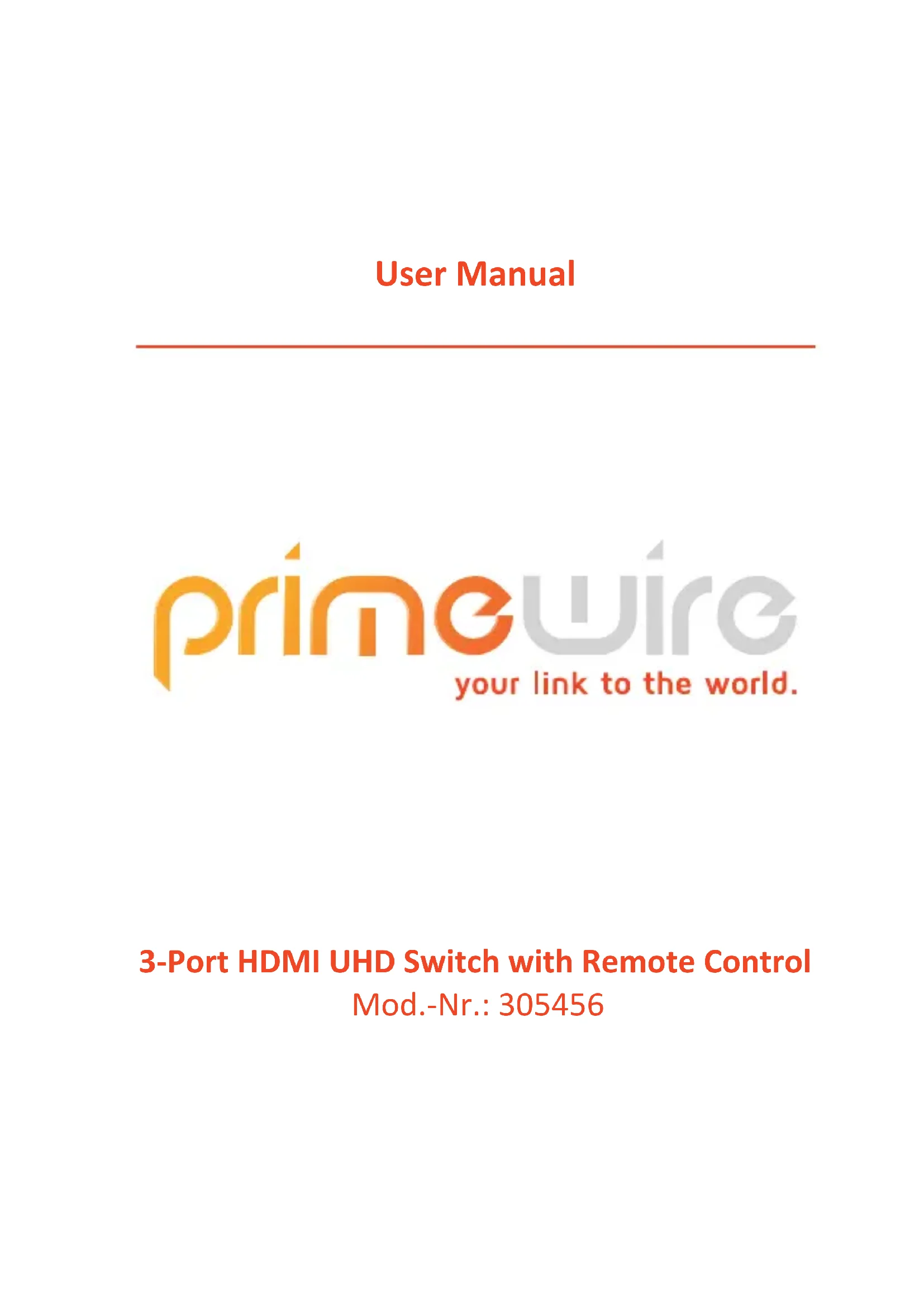

MODE D'EMPLOI 305456 Primewire

Nous vous remercions d'avoir choisi un produit de primewire. Et pour que vous puissiez profiter pendant longtemps de l'appareil que vous avez acheté, lisez attentivement le mode d'emploi suivant. Avant la mise en service du produit livré, vérifiez s'il est complet, sans défauts et intact.

1. Contenu de la livraison

• Commutateur HDMI à 3 ports
- Télécommande
- Mode d'emploi
• Bloc d'alimentation 5 V 1 A

2. Caractéristiques techniques

Entrée 3 x fiches HDMI
Sortie 1 x prise HDMI
Standards pris en charge	3D, HDCP, 30/36/48Bit Deep Color, DTS-HD/Dolby TrueHD, LPCM7.1, DTS, Dolby-AC3, DSD, CEC
Résolution maximale 2160 p@60 Hz UHD
Alimentation électrique	5 V 1 A CC (bloc d'alimentation à fiche coaxiale de 5,5 mm/2,1 mm)
Caractéristiques	Télécommande (nécessite des piles bouton de type CR2025, comprises dans le contenu de la livraison)Possibilité de commutation aussi bien automatique que manuelle au distributeur HDMIAffichage LED pour la connexion active
Température ambiante 5-40°C

3. Propriétés

Le commutateur HDMI vous permet de connecter jusqu'à trois appareils à une interface HDMI.

Le commutateur détecte lorsqu'un des appareils connectés est mis en marche et il le commute automatiquement sur le canal correspondant.

Vous avez aussi la possibilité d'effectuer une commutation manuelle entre les cinq canaux soit avec la télécommande soit à l'aide de la touche à l'avant de l'appareil.

4. Mise en service

Retirez le commutateur HDMI et le récepteur infrarouge de l'emballage. Déballez ensuite la télécommande et retirez la bande séparatrice de sécurité qui dépasse du compartiment à piles au dos. Éteignez tous les appareils que vous souhaitez connecter. Connectez ensuite vos appareils au commutateur à l'aide d'un câble HDMI approprié. Les appareils construits pour le marché européen doivent, conformément à cette spécification HDMI, fournir une alimentation électrique de 5 V.

Cependant, certains dispositifs ne sont pas en état de fournir cette énergie ou ne transmettent pas cette tension sur le fil électrique prévu par la norme. Dans un pareil cas, une connexion pour une fiche coaxiale est installée sur le commutateur HDMI, et elle permet à l'appareil d'être alimenté par une tension de 5 V CC. Un bloc d'alimentation à fiche coaxiale de 5 V permet de façon très simple d'établir une connexion. Connectez le bloc d'alimentation à une prise correctement raccordée et reliez-le au commutateur HDMI.

5. Commutation automatique

Le commutateur HDMI sélectionne automatiquement le port actif. Il existe les priorités suivantes : Entrée 1 > entrée 2 >entrée 3. Dès qu'une nouvelle source est connectée et mise en marche, le commutateur HDMI passe automatiquement à cette entrée. Dans la mesure où l'on éteint la source actuellement active, le commutateur HDMI passe automatiquement à la sortie active immédiatement supérieure recevant un signal actif.

6. Consignes de sécurité et clause de non-responsabilité

N'essayez jamais d'ouvrir l'appareil afin de réaliser des réparations ou des transformations. Évitez le contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche à l'eau, veuillez l'utiliser uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées.

N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations car elles pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommagé. Veuillez respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi.

Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

7. Informations sur la mise au rebut de vos appareils

Les appareils électriques et électroniques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures ménagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte. En tant que consommateur vous êtes obligé, en vertu de la loi allemande sur les équipements électriques et électroniques (ElektroG), de retourner gratuitement les appareils électriques et électroniques à la fin de leur durée de vie soit au fabricant, soit au point de vente, soit dans des points de collecte publique prévus à cet effet. Les détails sont réglés par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usagés, vous apportez une contribution importante à la protection de l'environnement.

8. Indications pour l'élimination des batteries

En relation avec la vente de batteries ou de la livraison d'appareils contenants des batteries, le fournisseur est obligé d'informer le client sur les points suivants :

Le Client est légalement tenu, en tant qu'utilisateur final, de restituer les batteries usagées. Il peut restituer gratuitement à l'entrepôt d'expédition (adresse d'expédition) du fournisseur des batteries usagées que le fournisseur offre ou a offert comme piles neuves dans son assortiment. Les symboles figurant sur les batteries ont les significations suivantes : Pb = la batterie contient plus de 0,004 % en poids de plomb, Cd = la batterie contient plus de 0,002 % en poids de cadmium, Hg = la batterie contient plus de 0,0005 % en poids de mercure.

Le symbole de la poubelle barrée signifie que la batterie ne doit pas être éliminée avec les ordures ménagères.

Directive DEEE : 2012/19/UE DEEE Numéro de registre : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 305456 est conforme aux exigences fondamentales et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
