Caractéristiques Techniques	Routeur Mikrotik CCR2004-16G-2S+PC, processeur ARM 64 bits, 4 cœurs, fréquence jusqu'à 1.7 GHz
Ports Ethernet	16 ports Gigabit Ethernet
Ports SFP+	2 ports SFP+ pour connexions fibre optique
RAM	4 Go de RAM
Stockage	32 Go de stockage intégré
Alimentation	Alimentation externe, 100-240V, 50/60Hz
Dimensions	Dimensions compactes pour un montage en rack
Utilisation	Idéal pour les réseaux d'entreprise, les fournisseurs de services Internet et les environnements à forte charge de trafic
Maintenance	Facilité d'accès aux composants pour la maintenance, mises à jour logicielles via le système RouterOS
Sécurité	Fonctionnalités de sécurité avancées, y compris le pare-feu et le VPN
Informations Générales	Compatible avec le système d'exploitation RouterOS, supporte les configurations avancées de routage

FOIRE AUX QUESTIONS - CCR2004-16G-2S+PC Mikrotik

Comment réinitialiser le Mikrotik CCR2004-16G-2S+PC aux paramètres d'usine ?

Pour réinitialiser le routeur, maintenez le bouton de réinitialisation enfoncé pendant environ 5 secondes, jusqu'à ce que les LED clignotent. Relâchez le bouton et attendez que le routeur redémarre.

Comment accéder à l'interface de configuration du routeur ?

Connectez-vous à votre routeur via un câble Ethernet, puis ouvrez un navigateur et entrez l'adresse IP par défaut 192.168.88.1. Utilisez 'admin' comme nom d'utilisateur et laissez le champ du mot de passe vide.

Que faire si je ne peux pas me connecter à l'interface du routeur ?

Vérifiez que votre ordinateur est connecté au port Ethernet du routeur. Assurez-vous également que votre adresse IP est dans le même sous-réseau (par exemple 192.168.88.x). Si le problème persiste, essayez de réinitialiser le routeur.

Comment mettre à jour le firmware du Mikrotik CCR2004-16G-2S+PC ?

Accédez à l'interface de configuration, allez dans 'System' > 'Packages'. Cliquez sur 'Check for Updates' pour télécharger et installer la dernière version du firmware.

Comment configurer le Wi-Fi sur le Mikrotik CCR2004-16G-2S+PC ?

Le CCR2004-16G-2S+PC ne dispose pas de Wi-Fi intégré. Pour ajouter une fonctionnalité Wi-Fi, vous devez connecter un point d'accès sans fil compatible via un port Ethernet.

Que faire si le routeur ne démarre pas ?

Vérifiez l'alimentation et assurez-vous que le câble d'alimentation est correctement connecté. Essayez de changer de prise de courant. Si le problème persiste, il peut nécessiter une assistance technique.

Comment activer le port SFP+ sur le routeur ?

Les ports SFP+ sont activés par défaut. Pour les configurer, accédez à l'interface de configuration, allez dans 'Interfaces' et configurez les paramètres pour les ports SFP+ selon vos besoins.

Comment surveiller le trafic sur le Mikrotik CCR2004-16G-2S+PC ?

Utilisez l'outil 'Traffic Monitor' dans l'interface de configuration pour visualiser le trafic réseau. Vous pouvez également configurer des règles de queue pour une gestion plus détaillée.

Comment résoudre les problèmes de connexion Internet ?

Vérifiez les paramètres de votre connexion WAN, assurez-vous que le câble est bien connecté et que le modem fonctionne correctement. Consultez les journaux du routeur pour détecter d'éventuelles erreurs.

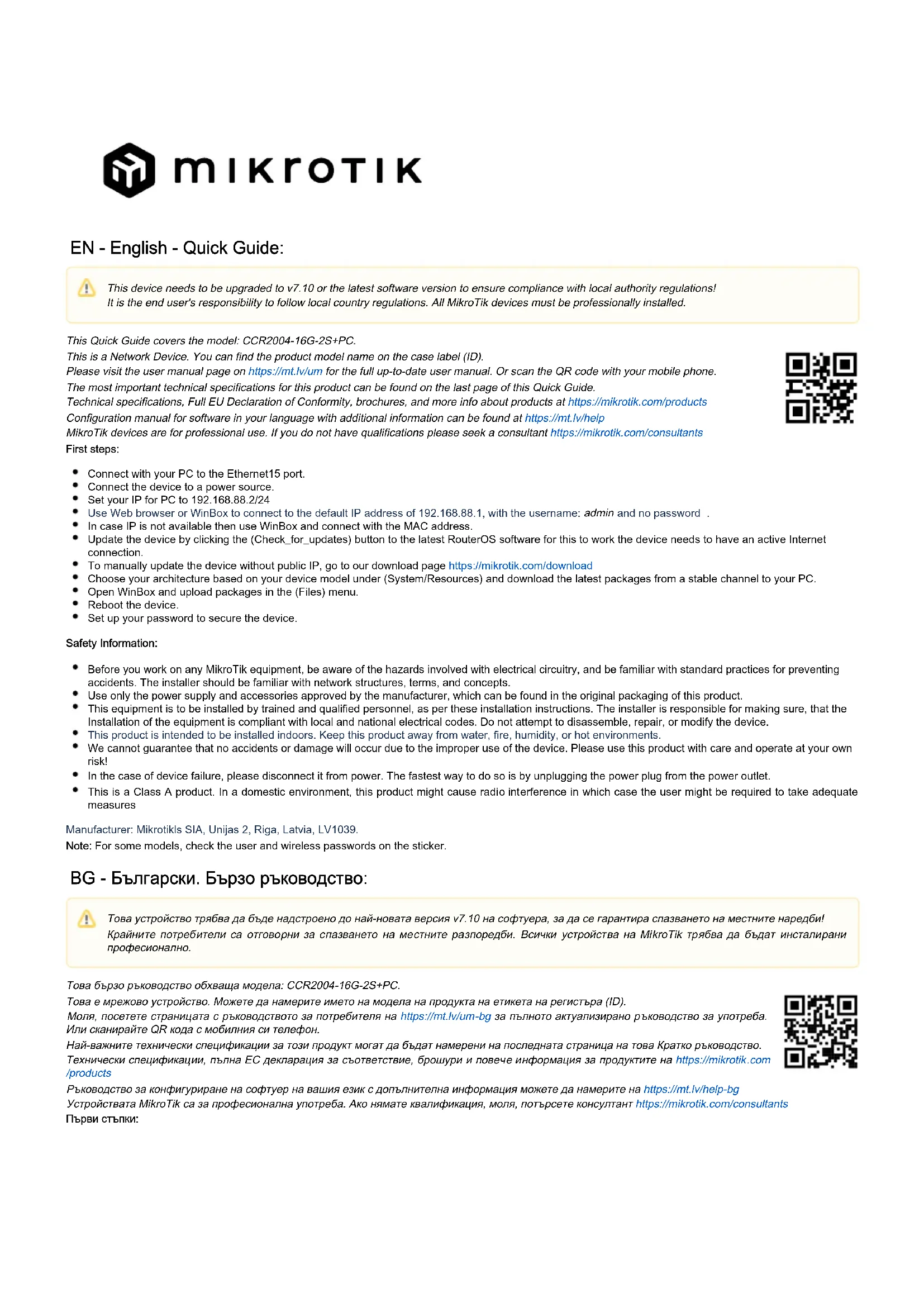

MODE D'EMPLOI CCR2004-16G-2S+PC Mikrotik

Cet appareil doit être mis à niveau vers la dernière version v7.10 du logiciel pour garantir la conformité aux réglementations des autorités locales! Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent être installés par des professionnels.

Ce guide rapide couvre le modèle: CCR2004-16G-2S+PC.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez-vous avec votre PC au port Ethernet 15.
• Connectez l'appareil à une source d'alimentation.
  • Réglez votre IP pour PC sur 192.168.88.2/24
  • Utilisez un navigateur Web ou WinBox pour vous connecter à l'adresse IP par défaut 192.168.88.1, avec le nom d'utilisateur: admin et pas de mot de passe.
• Dans le cas où l'IP n'est pas disponible, utilisez WinBox et connectez-vous avec l'adresse MAC.
• Mettez à jour l'appareil en cliquant sur le bouton (Check_for_updates) du dernier logiciel RouterOS pour que cela fonctionne, l'appareil doit avoir une connexion Internet active.
  • Pour mettre à jour manuellement l'appareil sans IP publique, accédez à notre page de téléchargement https://mikrotik.com/download
• Choisissez votre architecture en fonction de votre modèle d'appareil sous (System/Resources) et téléchargez les derniers packages à partir d'un canal stable sur votre PC.
• Ouvrez WinBox et téléchargez les packages dans le menu (Files).
  • Redémarrez l'appareil.
• Configurez votre mot de passe pour sécuriser l'appareil.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

Noter: Pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant.

HR - Hrvatski. Brzi vodič:

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Варианты входной мощности продукта	(EN) DC Adapter Output Specification, (V/A)(DE) Ausgangsspezifikationen des Gleichstromadapters, (V/A)(FR) Spécifications de sortie de l'adaptateur de courant continu, (V/A)(IT) Specifiche di uscita dell'adattatore di corrente continua,(V/A)(ES) Especificaciones de salida del adaptador de corriente continua, (V/A)(RU) Выходные характеристики адаптера постоянного тока, (B/A)		(EN) IP class of the enclosure(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature (DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
	Voltage, V Current, A
DC Jack (36 - 57 V DC)2-pin terminal (36 - 57 V DC)	48 0.9 IP20 0°..+60°C±
