Type de produit	Commutateur réseau (Switch) professionnel
Modèle	CRS312-4C+8XG-RM
Marque	Mikrotik
Format	Montage en rack 19" (1U)
Ports	12 ports : 4 ports combo (RJ45/SFP+) et 8 ports 10G Ethernet (RJ45)
Alimentation électrique	AC 100-240 V, 50/60 Hz
Consommation maximale	25 W (estimation)
Température de fonctionnement	-0 °C à +70 °C
Indice de protection (IP)	IP20
Logiciel intégré	RouterOS v7.10.1 ou version ultérieure (mise à niveau requise)
Configuration requise	Adresse IP par défaut : 192.168.88.1 ; outil de configuration : Winbox
Fonctions de gestion	Switching, routage, VLAN, QoS, ACL
Certifications	CE, UKCA, ICES-003 Classe A
Sécurité électrique	Déconnecter l'alimentation avant entretien ; installation par personnel qualifié
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Contacter un revendeur agréé Mikrotik ; pas de pièces réparables par l'utilisateur
Environnement d'utilisation	Intérieur, usage professionnel
Poids	Environ 1,4 kg (estimation)
Dimensions (L x P x H)	Environ 280 x 170 x 44 mm (estimation pour 1U)

FOIRE AUX QUESTIONS - CRS312-4C+8XG-RM Mikrotik

Comment configurer le commutateur Mikrotik CRS312-4C+8XG-RM ?

Connectez l'appareil à une source d'alimentation et reliez votre ordinateur à un port. Téléchargez l'outil Winbox depuis le site de Mikrotik. Utilisez l'adresse IP par défaut 192.168.88.1 ou trouvez l'appareil via l'onglet 'Neighbors' en utilisant l'adresse MAC. Connectez-vous avec le nom d'utilisateur 'admin' (pas de mot de passe par défaut).

Quelle est la version de RouterOS recommandée ?

Mikrotik recommande de mettre à jour vers RouterOS v7.10.1 ou la dernière version pour garantir la conformité réglementaire et les performances optimales. Téléchargez les paquets depuis la page produit sur le site de Mikrotik et installez-les via Winbox.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez le bouton de réinitialisation (si présent) ou utilisez l'interface Winbox ou CLI pour exécuter la commande /system reset-configuration. Consultez le manuel complet pour les détails.

Quels sont les voyants lumineux sur le panneau avant ?

Le commutateur dispose de LED d'activité et de lien pour chaque port, ainsi qu'une LED d'alimentation. Les voyants indiquent l'état de la connexion (vert pour 10 Gbps, orange pour 1 Gbps ou moins) et l'activité réseau.

Ce commutateur supporte-t-il le PoE ?

Le modèle CRS312-4C+8XG-RM n'est pas équipé de PoE. Les ports sont des ports cuivre 10G standard sans alimentation sur Ethernet.

Quelle est la température de fonctionnement maximale ?

La température de fonctionnement est comprise entre -0 °C et +70 °C. Assurez une ventilation adéquate pour éviter la surchauffe.

Puis-je utiliser une alimentation différente de celle fournie ?

Utilisez uniquement l'alimentation approuvée par Mikrotik fournie dans l'emballage. L'utilisation d'une autre source peut endommager l'appareil et annuler la garantie.

Comment mettre à jour le firmware ?

Téléchargez les paquets RouterOS pour votre modèle depuis la page produit Mikrotik. Ouvrez Winbox, allez dans le menu Files et faites glisser les fichiers téléchargés. Redémarrez l'appareil. La mise à jour garantit sécurité et stabilité.

Quels câbles utiliser pour les ports 10G ?

Pour les ports RJ45, utilisez des câbles Cat6a ou Cat7 pour des distances allant jusqu'à 100 mètres à 10 Gbps. Pour les ports combo SFP+, utilisez des modules SFP+ compatibles et des câbles fibre ou cuivre.

Est-ce que ce commutateur est adapté à une utilisation domestique ?

Ce produit est de classe A et peut provoquer des interférences radio dans un environnement domestique. Il est conçu pour un usage professionnel. Si utilisé à la maison, l'utilisateur peut être amené à prendre des mesures adéquates.

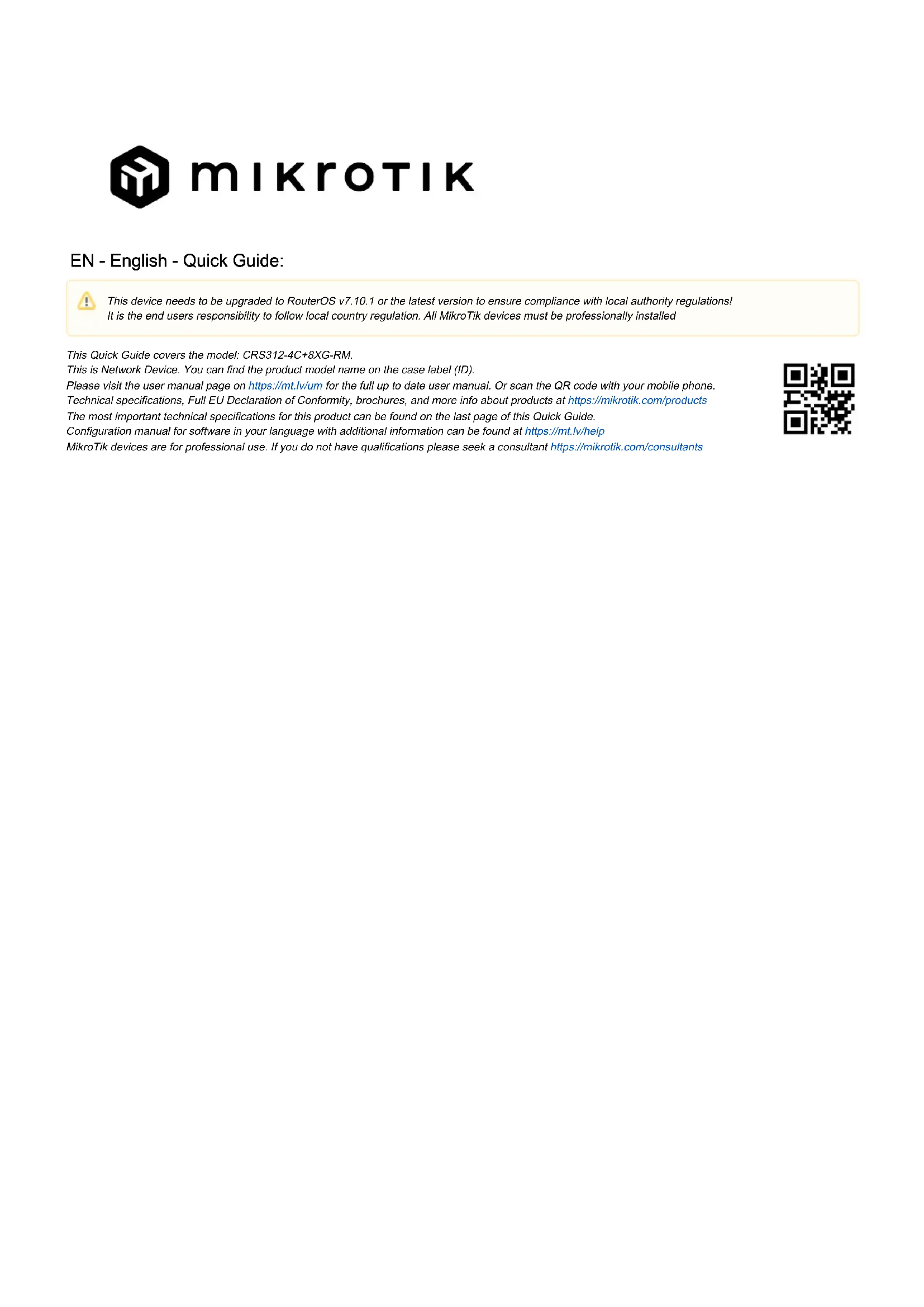

MODE D'EMPLOI CRS312-4C+8XG-RM Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.10.1 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du pays. Tous les appareils MikroTik doivent être installé professionnellement.

Ce guide rapide couvre le modèle: CRS312-4C+8XG-RM.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez-vous avec votre ordinateur à l'appareil;
• Connectez l'appareil à une source d'alimentation;
• Téléchargez l'outil de configuration ; https://mt.lv/winbox
• Démarrez la configuration dans l'outil choisi en utilisant l'adresse IP par défaut 192.168.88.1. Si l'adresse IP n'est pas disponible, utilisez Winbox et choisissez l'onglet "Neighbors" pour trouver le périphérique;
• Procédez à la connexion en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
• Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles sous le menu "Support&Downloads";
• Téléchargez les packages téléchargés dans le menu "Files" de Winbox et redémarrez l'appareil;
• En mettant à jour votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances optimales, la stabilité et les mises à jour de sécurité;
• Configurez le mot de passe de votre routeur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard de prévention des accidents. Le programme d'installation doit être familiarisé avec les structures, les termes et les concepts du réseau.
• Utilisez uniquement l'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec soin et l'utiliser à vos propres risques!
• En cas de panne de l'appareil, veuillez le déconnecter de l'alimentation. La façon la plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
• Ceci est un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquates

Risque de choc électrique. Cet équipement doit être entretenu uniquement par du personnel qualifié Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.10.1 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima. Odgovornost krajnjih korisnika je da slijede lokalne propise. Svi MikroTik uređaji moraju biti profesionalno instaliran.

Ovaj brzi vodič pokriva model: CRS312-4C+8XG-RM.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:
(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) Параметры входной мощности продукта	(EN) IP class of the enclosure(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature(DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
AC input = 100-240 V AC IP20		± 0^..+70^
