Intitulé	Description
Type de produit	Commutateur USB
Nombre de ports USB	16 ports USB
Connectivité	USB 2.0
Alimentation	Alimentation externe requise
Dimensions	Dimensions compactes pour un usage facile
Utilisation recommandée	Idéal pour les bureaux, les environnements de travail et les événements
Compatibilité	Compatible avec la plupart des systèmes d'exploitation
Maintenance	Nettoyage régulier recommandé, pas de pièces remplaçables
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - CSCXS16USB Tripp Lite

Comment connecter le Tripp Lite CSCXS16USB à mon ordinateur ?

Pour connecter le Tripp Lite CSCXS16USB, utilisez le câble USB fourni pour le brancher sur un port USB disponible de votre ordinateur. L'appareil sera automatiquement détecté.

Que faire si le Tripp Lite CSCXS16USB ne s'allume pas ?

Vérifiez que l'appareil est correctement connecté à une source d'alimentation. Assurez-vous également que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une autre prise électrique.

Comment résoudre des problèmes de connexion avec le Tripp Lite CSCXS16USB ?

Assurez-vous que tous les câbles sont correctement connectés. Vérifiez également que les pilotes de votre ordinateur sont à jour. Si le problème persiste, essayez de redémarrer votre ordinateur.

Le Tripp Lite CSCXS16USB est-il compatible avec tous les systèmes d'exploitation ?

Le Tripp Lite CSCXS16USB est généralement compatible avec les systèmes d'exploitation Windows, macOS et Linux. Vérifiez les spécifications du produit pour des détails supplémentaires.

Comment réinitialiser le Tripp Lite CSCXS16USB ?

Pour réinitialiser le Tripp Lite CSCXS16USB, débranchez l'appareil de la prise électrique, attendez environ 10 secondes, puis rebranchez-le. Cela devrait réinitialiser l'appareil.

Y a-t-il une garantie pour le Tripp Lite CSCXS16USB ?

Oui, le Tripp Lite CSCXS16USB est généralement couvert par une garantie limitée. Consultez le manuel de l'utilisateur ou le site Web de Tripp Lite pour plus de détails sur la garantie.

Puis-je utiliser le Tripp Lite CSCXS16USB avec un adaptateur secteur ?

Oui, vous pouvez utiliser le Tripp Lite CSCXS16USB avec un adaptateur secteur compatible. Assurez-vous que l'adaptateur respecte les spécifications de voltage et d'ampérage de l'appareil.

Comment puis-je contacter le support technique de Tripp Lite ?

Vous pouvez contacter le support technique de Tripp Lite via leur site web, où vous trouverez des options de contact telles que le chat en direct, l'e-mail ou le téléphone.

MODE D'EMPLOI CSCXS16USB Tripp Lite

1. Importantes consignes de sécurité 22

2. Vue d'ensemble 23

3. Identication des fonctionnalités 24

4.1 Alimentation du chargeur/ 25

4.2 Serrures de porte 25

5. Chargeur/concentrateur USB 32 ports 26

5.1 Caractéristiques du chargeur/ 26

au chargeur/concentrateur USB

5.3 Connexion d'un ordinateur au 26

chargeur/concentrateur USB

7. Placement sur un bureau

8. Caractéristiques techniques

9. Stockage, entretien et nettoyage

Station de charge USB 32 ports pour smartphones Modèles : CSD32USB, CSDXB32USB, CSDXS32USB (Numéro de série : AG-0737) Manuel d'utilisation TrippLite.Eaton.com/support Copyright © 2023 Tripp Lite. Toutes les marques commerciales appartiennent exclusivement à leurs propriétaires respectifs.22

1. Importantes consignes de sécurité

CONSERVEZ CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements devant être suivis pour l'installation et l'utilisation du produit décrit dans ce manuel. Le non-respect de ces instructions peut entraîner l'annulation de la garantie et occasionner des dommages matériels ou corporels. Chargeur/concentrateur USB :

• Branchez l'unité à une prise de courant conforme à vos codes de construction locaux et correctement protégée contre les surintensités, les courts-circuits et les défauts à la terre.

• La prise électrique alimentant l'équipement doit être installée à proximité de l'unité et facilement accessible.

• La fiche secteur du cordon d'alimentation sert de dispositif de déconnexion.

• Branchez directement l'unité à une prise de courant secteur correctement mise à la terre.

• Ne modifiez pas la fiche et n'utilisez pas un adaptateur qui empêcherait la connexion à la terre de l'onduleur.

• Si l'une des situations suivantes se présente, prenez rendez-vous avec un technicien de maintenance pour faire inspecter votre équipement :

• L'équipement a été exposé à l'humidité

• L'équipement est tombé et a été endommagé

• L'équipement présente des signes évidents de casse

• L'équipement ne fonctionne pas correctement ou ne fonctionne pas conformément aux instructions décrites dans le présent manuel d'utilisation

• L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité. Boîtier de la station de charge

• Placez la station de charge dans un environnement intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes, des liquides et gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

• Laissez un espace suffisant tout autour de la station de charge pour assurer une ventilation adéquate. Ne bloquez pas, ne couvrez pas ou n'insérez pas d'objets dans les ouvertures de ventilation externes de la station de charge.

• Pour des performances optimales, veillez à ce que la température intérieure soit maintenue entre 0 ºC et 30 ºC (32 °F et 86 °F).

• Ne retirez pas les avertissements, les mises en garde ou les étiquettes descriptives du chariot de charge.

• La station de charge est très lourde. Manipulez-la avec précaution N'essayez pas de le déballer ou de le monter sans aide. Utilisez un appareil mécanique tel qu'un chariot élévateur ou un transpalette pour déplacer la station de charge à l'intérieur du conteneur.

• Ne placez pas de récipients emplis de liquide ou d'objets empilés sur l'armoire.

• Inspectez le conteneur et la station de charge afin de détecter d'éventuels dégâts survenus pendant le transport. N'utilisez pas la station de charge si elle est endommagée.

• Soyez prudent lors du découpage des éléments d'emballage. Vous pourriez rayer la station de charge et causer des dommages non couverts par la garantie.

• Conservez tous les éléments d'emballage afin de pouvoir les réutiliser ultérieurement. Remballer et réexpédier la station de charge sans ses éléments d'emballage d'origine peut endommager le produit et entraîner l'annulation de la garantie. Pour les installations au mur et sur le bureau :

• La station de charge doit être installée par un technicien qualifié.

• Avant de procéder au montage, assurez-vous que la surface d'appui peut supporter en toute sécurité le poids combiné de la station de charge, de l'équipement installé et de tous les accessoires et composants qui y sont fixés.

• La station de charge peut supporter des équipements jusqu'à sa capacité de charge maximale de 81,6 kg (180 lb).

• Utilisez toujours des moyens de fixation appropriés pour l'installation sur des parpaings, du béton, des cloisons sèches ou des montants en bois. Installez-le solidement au mur à l'aide d'un matériel approprié (non fourni). AVERTISSEMENT : la surface d'appui doit pouvoir supporter en toute sécurité le poids combiné de la station de charge, de l'équipement installé et de tous les accessoires et composants qui y sont fixés (voir 8. Spécifications pour plus d'informations sur le poids et les dimensions de votre modèle).23

Votre station de charge est une solution tout-en-un pour stocker, charger et synchroniser jusqu'à 32 smartphones. Votre station de charge peut être montée de manière pratique sur un mur ou être utilisée pour des installations fixes sur un bureau. Pour éviter le vol et l'altération de l'appareil, le boîtier de votre station de charge est équipé de portes verrouillables en acier. Un moraillon à cadenas (en option) se fixe sur les portes pour assurer une protection supplémentaire. Explication des symboles :

TENSION CA AVERTISSEMENTS CONCERNANT LE MONTAGE MURAL : la surface et les montants muraux, ainsi que tout le matériel de montage fourni par l'utilisateur, doivent pouvoir supporter le poids combiné de l'armoire et de tous les équipements qui y seront installés. L'armoire peut supporter des équipements jusqu'à sa capacité de charge maximale de 81,6 kg (180 lb). Les trous de fixation murale sont espacés de 406 mm (16 po) à l'horizontale pour s'adapter à l'emplacement standard des montants muraux. Il est conseillé de bien répartir le poids de l'armoire et de tous les équipements installés.24

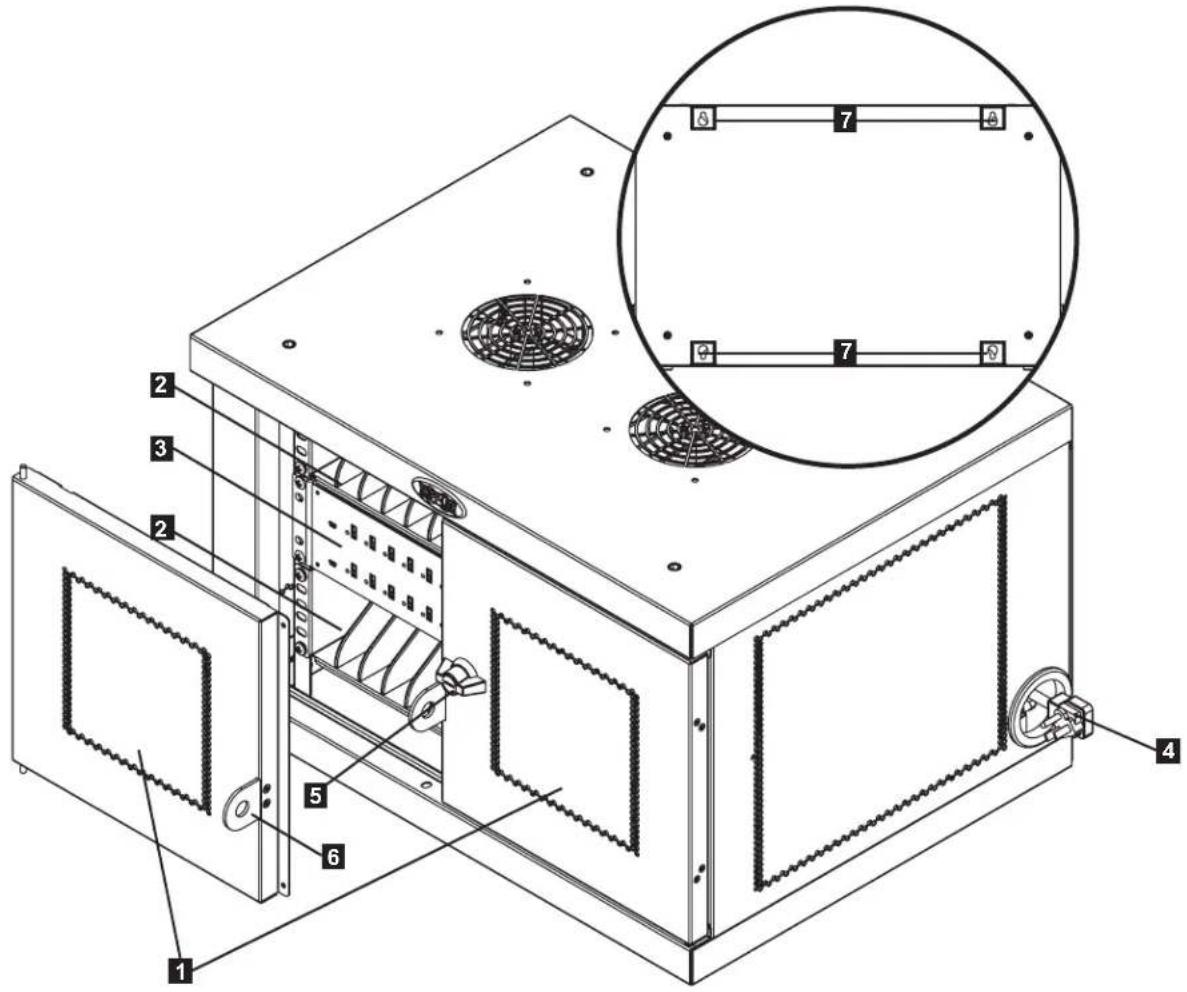

3. Identification des fonctionnalités

Portes rabattables verrouillables

Étagères de rangement (capacité de 16 appareils chacune)

Chargeur/concentrateur USB 32 ports

Trous d'accès au cordon d'alimentation avec fiche 5-15P (CSD32USB) à angle droit (1 ouverture de chaque côté).

Moraillon à cadenas (en option assemblage requis, voir Section 3.4 pour plus d'informations. Verrou non fourni.)

Panneau arrière avec fentes de montage mural en forme de trou de serrure (voir Section 6 pour plus d'informations). Non montré : Fiche BS 1363 (CSDXB32USB) ou fiches de cordon d'alimentation Schuko (CSDXS32USB) Clés

Attention ! Lisez toutes les instructions et tous les avertissements avant de commencer l'installation !

Avertissement : les stations de charge peuvent être très lourdes. N'essayez pas de déballer ou de monter la

station de charge sans assistance. Soyez extrêmement prudent lors de la manutention de la station de charge et veillez à bien respecter toutes les instructions de manutention et d'installation. N'essayez pas d'installer des équipements sans avoir préalablement stabilisé la station de charge.

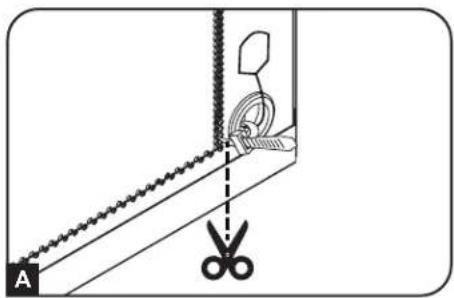

4.1 Alimentation du chargeur/concentrateur USB

Pour faciliter les connexions électriques, une languette est située de chaque côté des trous d'accès au cordon d'alimentation. Pour connecter le chargeur/concentrateur USB, choisissez le côté que vous souhaitez brancher sur une prise de courant, puis coupez les attaches qui fixent les deux languettes aux trous d'accès du cordon d'alimentation

. Tirez la languette de l'orifice d'accès

du cordon d'alimentation souhaité pour que celui-ci et sa fiche sortent vers l'extérieur.

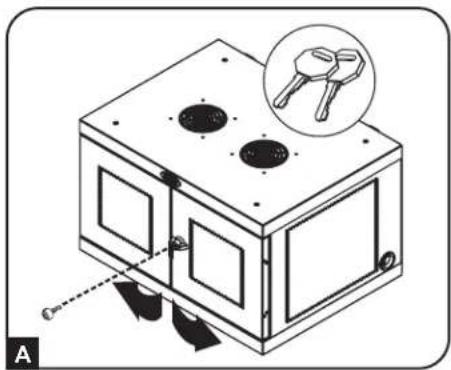

4.2 Serrures de porte

Les portes rabattables sont équipées d'une serrure pouvant être actionnée à l'aide des clés fournies

Le moraillon à cadenas fourni peut être accroché à l'unité pour assurer une protection supplémentaire. Pour poser le moraillon à cadenas, utilisez les vis incluses pour le fixer à la porte

. Répétez cette procédure pour l'autre porte.

5. Chargeur/concentrateur USB 32 ports

• Le chargeur/concentrateur USB de qualité professionnelle permet de charger et de synchroniser jusqu'à 32 smartphones.

• Il fournit à chaque port USB un niveau de charge optimal pour un appareil particulier (jusqu'à 2,4 ampères).

• Il permet d'effectuer la synchronisation avec n'importe quel appareil conçu pour les communications de données USB, par le biais d'un logiciel de gestion de fichiers compatible.

• Il synchronise les appareils Apple

via le logiciel iTunes

• Le port mini-USB de mise à jour du micrologiciel permet d'effectuer de futures mises à jour logicielles pour prendre en charge des appareils plus récents.

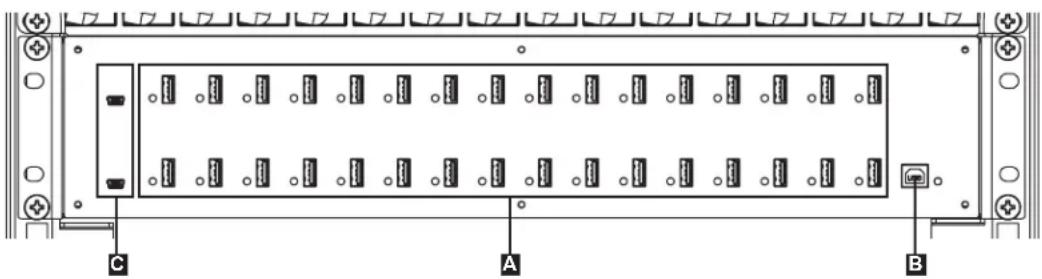

5.1 Caractéristiques du chargeur/concentrateur USB

Ports USB 2,4 A avec voyants LED (32 au total)

Port de synchronisation pour ordinateur

Ports de mise à niveau du micrologiciel En utilisant un câble USB blindé dont vous disposez ou fourni par le fabricant de l'appareil, connectez le câble USB au smartphone qui doit être chargé. Faites la même chose pour les autres appareils. Tripp Lite propose des câbles individuels et des lots de 10 câbles pour les appareils Apple

nécessitant des câbles USB vers 30 broches ou USB vers Lightning™, ainsi que des câbles individuels et des lots de 10 câbles pour les appareils USB 3.0 ou 2.0 nécessitant des câbles USB-A (mâle) vers 5 broches Micro B (mâle). Type de câble Numéro de modèle de câble individuel Numéro de modèle à 10 câbles Connecteur USB Apple vers connecteur Lightning 8 broches, 25,4 cm (10 po). M100-10N-BK M100-10N-BK-10 USB 3.0 SuperSpeed A (mâle) vers Micro-B 5 broches (mâle), 30,5 cm (1 pi). U326-001-BK U326-001-BK-10 Visitez tripplite.com pour plus d'informations sur notre sélection de câbles USB de haute qualité.

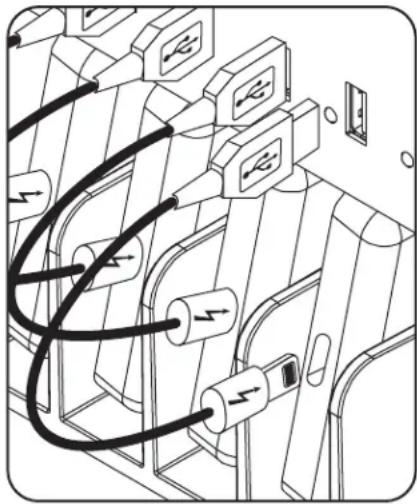

5.2 Connexion des smartphones au chargeur/concentrateur USB

5.3 Connexion d'un ordinateur au chargeur/concentrateur USB

Outre le chargement des appareils, le chargeur/concentrateur USB est équipé d'une fonction de hub qui synchronise les appareils et leurs applications logicielles respectives par l'intermédiaire d'un ordinateur connecté. Pour activer la fonction de concentrateur, utilisez le câble USB fourni pour connecter le connecteur USB-B au port de synchronisation de l'ordinateur de l'appareil et le connecteur USB-A au port USB d'un ordinateur. Remarque : lorsqu'une connexion informatique est établie et que plusieurs appareils sont connectés au chargeur/concentrateur USB, le taux de charge diminue pendant la synchronisation et revient au taux de charge normal une fois celle-ci terminée. Remarque : le port de mise à jour du micrologiciel nécessite une connexion mini-USB (câble non inclus). Pour télécharger les mises à jour les plus récentes du micrologiciel, rendez-vous sur tripplite.com/support.27

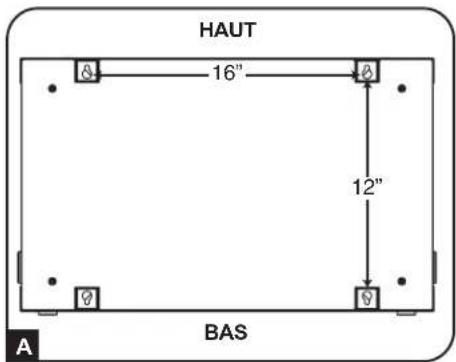

12” 16” Pour le montage mural, vous aurez besoin de ce qui suit :

• Outils appropriés pour le montage mural

• Quincaillerie adaptée pour le montage mural (non fournie)

Avertissement : ne pas tenter de fixer la station de charge au mur avec des appareils

électroniques personnels à l'intérieur. Le panneau arrière de l'armoire de la station de charge comporte 4 ouvertures en forme de trous de serrure. Chaque serrure s'adapte à des boulons M5 ou 3/16". Les jeux de trous de serrure sont centrés à 40,6 cm (16") d'intervalle horizontalement et à 30,5 cm (12") verticalement

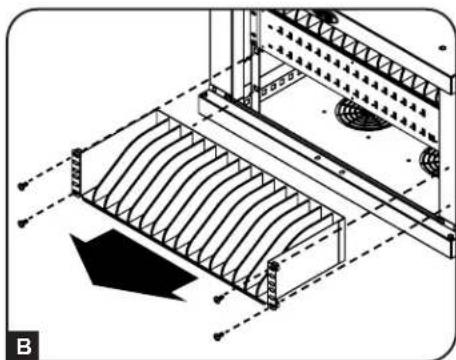

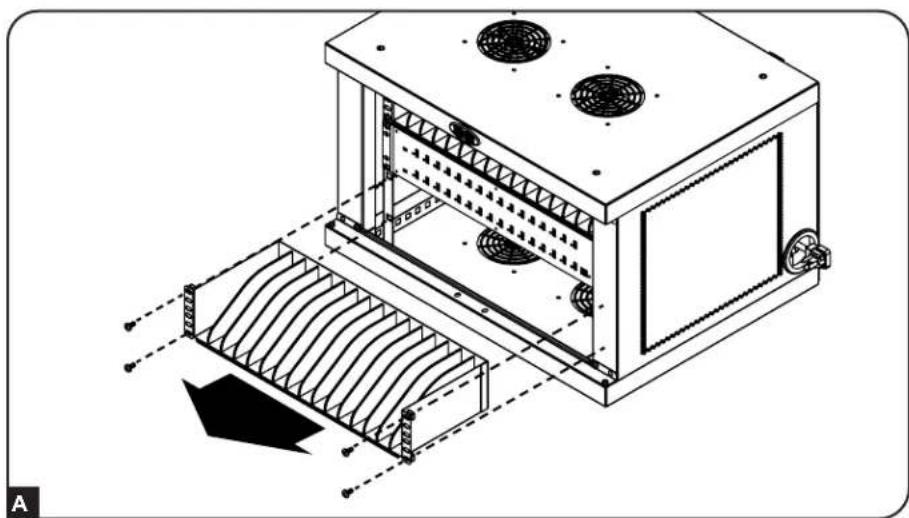

Pour installer la station de charge, retirez d'abord l'étagère inférieure à l'intérieur de l'armoire

À l'aide d'un niveau et d'un mètre ruban, prenez des mesures pour positionner précisément votre surface de montage. En ce qui concerne l'emplacement des trous de serrure supérieurs, fixez les attaches appropriées (non incluses) au mur ou à la surface de support, puis accrochez-y la station de charge

. Pour plus de sécurité, utilisez des fixations appropriées et les fentes en trou de serrure du bas pour fixer le boîtier de la station de charge au mur

Remarque : la station de charge doit être installée par un technicien qualifié. Utilisez des moyens de montage appropriés lors de l'installation sur bloc de béton, ciment, cloison sèche ou montants en bois.

Avertissement : la surface d'appui doit pouvoir supporter en toute sécurité le poids combiné de la

station de charge, de l'équipement installé et de tous les accessoires et composants qui y sont fixés. Voir Section 8. Spécifications pour plus d'informations sur le poids et les dimensions de votre modèle. HAUT BAS

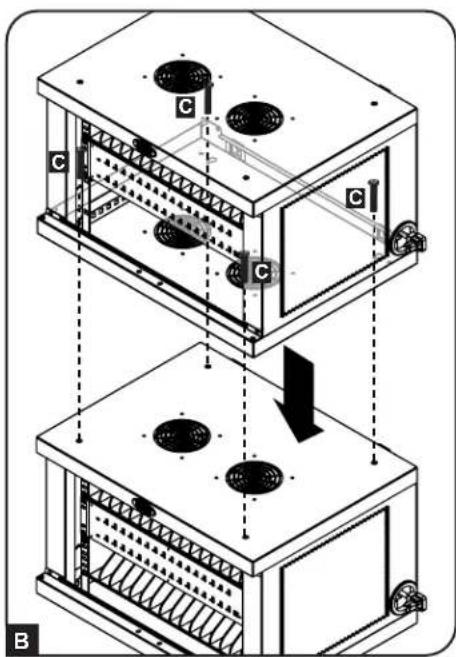

P28 Attention ! N'empilez pas plus d'une armoire de station de charge. Des dommages personnels ou matériels peuvent en résulter. Empilement des armoires de station de charge Une station de charge peut être empilée en toute sécurité sur une autre. Retirez d'abord l'étagère inférieure de l'intérieur de l'armoire qui sera placée sur le dessus

. Placez avec précaution l'armoire supérieure sur l'armoire inférieure, en alignant les trous de montage avant de l'armoire supérieure et les découpes en forme de trous de serrure à l'arrière sur les inserts filetés de l'armoire inférieure situés sur le panneau supérieur

. Pour fixer les deux armoires, utilisez quatre (4) vis M6 x 20 mm (non fournies)

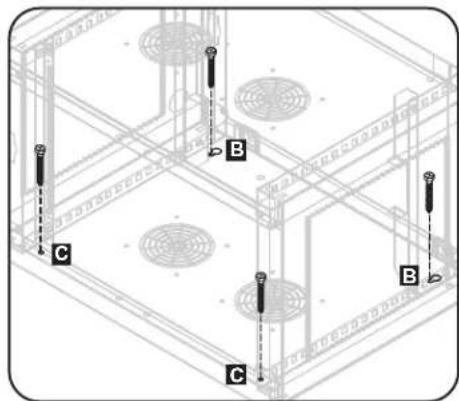

7. Placement sur un bureau

AVERTISSEMENT : pour les applications de bureau, installez toujours la station de charge

dans un endroit structurellement sain avec une surface plane capable de supporter le poids de la station de charge, de tous les équipements qui seront installés dans la station de charge et de tous les autres racks et/ou équipements qui seront installés à proximité. N'essayez jamais de soulever ou d'installer la station de charge sans assistance. Voir Section 8. Spécifications pour plus d'informations sur la capacité de chargement nominale de la station de charge. Pour plus de sécurité, l'armoire peut être fixée à un bureau. Deux ouvertures en forme de trou de serrure sont situées à l'arrière du panneau inférieur. Chaque serrure s'adapte à des boulons M5 ou 3/16". Le jeu de trous de serrure inférieur est centré à 457 mm (18") d'intervalle horizontalement et à 356 mm (14") verticalement des trous de montage avant

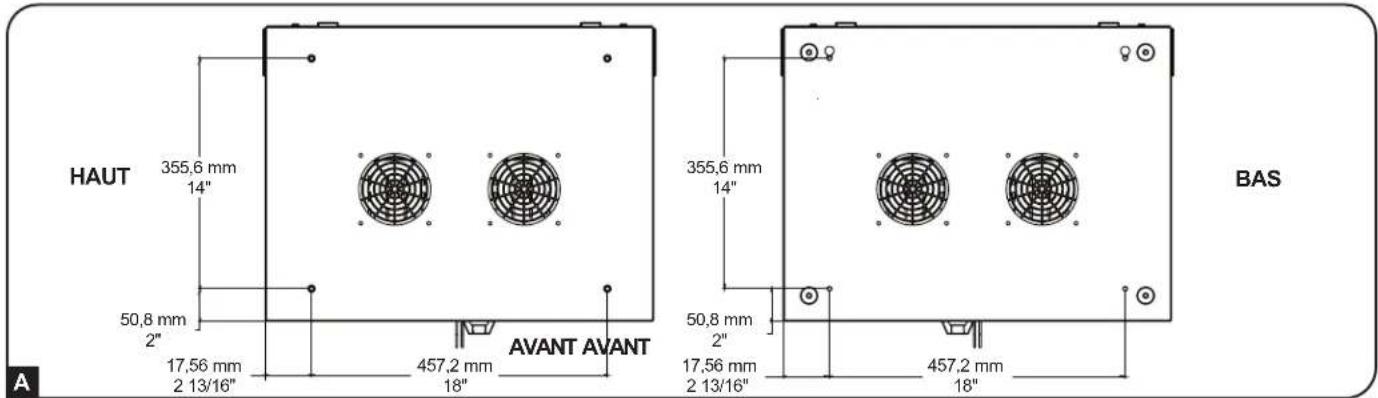

À l'aide d'un mètre ruban, prenez les mesures nécessaires pour positionner avec précision les zones de montage. Utilisez des fixations appropriées (non fournies) pour attacher l'armoire aux découpes en forme de trou de serrure à l'arrière

et fixez la station de charge sur le bureau à l'aide des trous de montage avant

8. Caractéristiques techniques

Modèles CSD32USB, CSDXB32USB, CSDXS32USB Dimensions (H x l x P) 374 x 600 x 483 mm/14,7 x 23,63 x 19 po Poids 28,2 kg/62,11 lb Capacité de charge* 81,65 kg/180 lb Ports pour chargeur/mandrin 32 x USB Type-A (femelle) 1 x USB Type-B (femelle) 2 x USB Mini (femelle) Vitesse de transmission USB 2.0 : jusqu'à 480 Mbits/s Alimentation requise Entrée : 110-120 V, 8 A, 50/60 Hz (CSD32USB) ou 230 V, 5 A, 50 Hz (CSDXB32USB, CSDXS32USB) Sortie : 5,0 V, 2,4 A max. (par port USB) Température de fonctionnement 0 à 30 °C / 32 à 86 °F Taux d'humidité en fonctionnement 5 à 95 %, sans condensation Matériau du rack Métal

• La capacité de charge totale d'un montage mural nécessite une surface de montage capable de supporter la charge totale de la station de charge et de tous les composants connectés. Les caractéristiques techniques sont susceptibles d'être modiées sans préavis.30 Garantie limitée de 2 ans Le Vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tout vice de matériaux et de fabrication pendant une période de 2 ans à compter de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un défaut de matériau ou de fabrication au cours de cette période, le Vendeur réparera ou remplacera le produit, à sa seule discrétion. CETTE GARANTIE N'EST PAS APPLICABLE EN CAS D'USURE NORMALE OU DE DOMMAGES RÉSULTANT D'ACCIDENTS, DE MAUVAISE UTILISATION, DE MAUVAIS TRAITEMENT OU DE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE AUTRE GARANTIE EXPRESSE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE ÉTABLIE CI-DESSUS ; D'AUTRE PART, CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. (Certains états n'autorisent pas les limitations sur la durée d'une garantie implicite, et certains états n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous concerner. Cette garantie vous octroie des droits légaux spécifiques et vous pouvez bénéficier d'autres droits qui varient d'une juridiction à l'autre). AVERTISSEMENT : les utilisateurs individuels doivent s'assurer de déterminer, avant toute utilisation, si cet appareil est adapté, adéquat ou sûr pour l'utilisation prévue. Dans la mesure où les applications individuelles sont soumises à d'importantes variations, le fabricant ne formule aucune déclaration et ne donne aucune garantie quant à l'adaptation ou à l'adéquation de ces appareils pour des applications spécifiques. Numéro d'identification de conformité aux règlements Pour des raisons d'identification et de conformité aux règles de certification, un numéro de série unique a été attribué à votre produit Tripp Lite. Le numéro de série est indiqué sur l'étiquette de la plaque signalétique du produit, où vous pouvez aussi trouver toutes les marques de certification et les informations nécessaires. Pour toute demande d'informations relatives à la conformité de ce produit, veuillez toujours mentionner le numéro de série. Le numéro de série ne doit pas être confondu avec le nom marketing ou le numéro de modèle du produit. Informations de conformité DEEE pour les clients et les recycleurs Tripp Lite (Union européenne) Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès de Tripp Lite, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)

• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie Tripp Lite mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

9. Stockage, entretien et nettoyage

Stockage La station de charge doit être stockée dans un environnement intérieur contrôlé à l'abri de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil. Conservez la baie dans son conteneur d'expédition d'origine, si cela est possible. Entretien La station de charge est couverte par la garantie décrite dans le présent manuel. Pour plus de détails, veuillez visiter le site tripplite.com/support. Nettoyage Avant tout nettoyage, éteignez toujours la station de charge en la débranchant du secteur. Essuyez l'appareil à l'aide d'un chiffon humide, propre et non pelucheux. Laissez sécher avant de rebrancher l'appareil. Remarque : n'utilisez pas de chiffons abrasifs, solvants ou aérosols pour nettoyer la station de charge : cela pourrait endommager l'appareil. TrippLite.Eaton.com/support 23-07-804 93-4753_RevB31
